Sistema di messa a terra per strutture ferroviarie

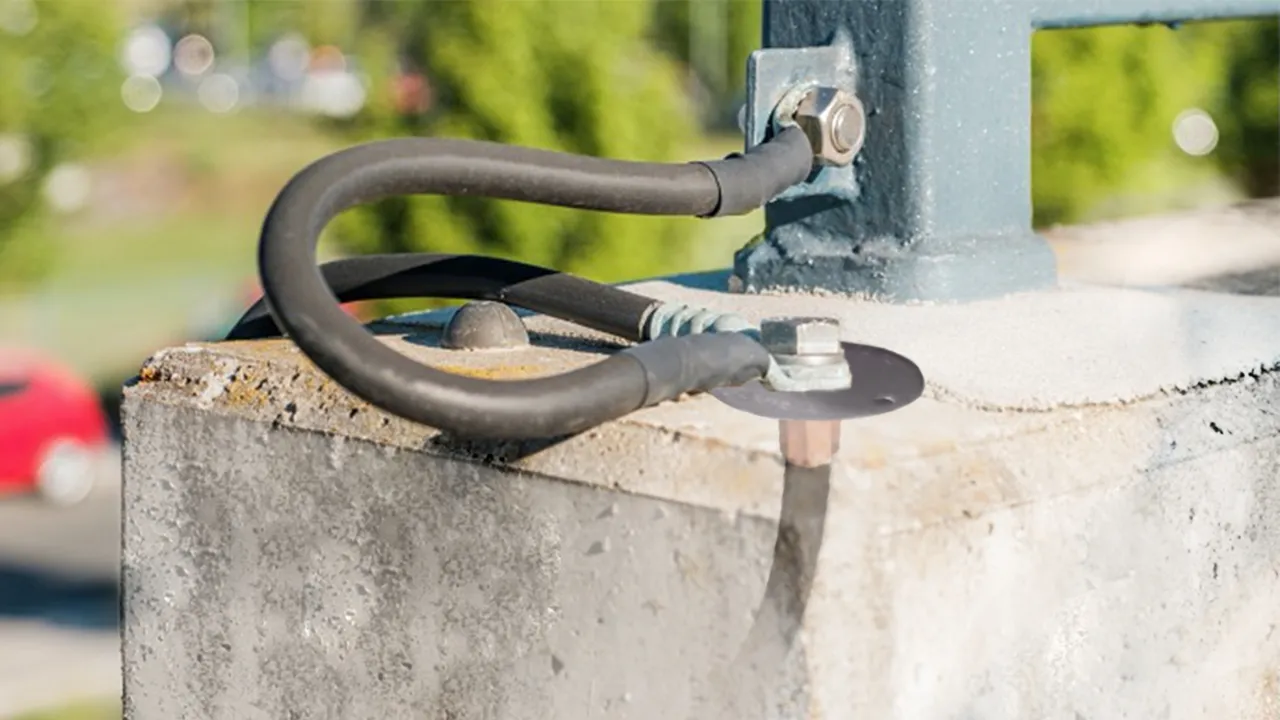

Il nostro sistema DEHN di messa a terra per strutture ferroviarie si è dimostrato particolarmente efficace per l’impiego nell’ingegneria del traffico, poiché è stato appositamente sviluppato per la messa a terra di armature di elementi in calcestruzzo nelle vicinanze di impianti elettrici ad alta tensione. Serve, da un lato, per l’equipotenzialità e, dall’altro, per la trasmissione della corrente di cortocircuito nei casi in cui si arriva alla distruzione della linea di contatto.
Inoltre, DEHN mette a disposizione dell’utilizzatore diversi ponti di messa a terra e connettori di messa a terra che offrono un vasto sistema modulare con numerose possibilità di combinazione grazie ad una varietà di fissaggi per terminali e di elementi di connessione. I nostri sistemi DEHN di messa a terra per strutture ferroviarie sono approvati dalle ferrovie tedesche.

Ponti di messa a terra in acciaio inossidabile

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. Il ponte di messa a terra in acciaio inossidabile assicura il tutto tramite un cordone di saldatura al conduttore di messa a terra. Questo ponte di messa a terra possiede inoltre l’approvazione tecnica delle ferrovie tedesche e può quindi essere utilizzato sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.

3 Products

Part No. 419000 D BEB 0 - 63 / EBS 15-03-19

GTIN 4013364439412, Customs tariff No. (EU): 85369010, Gross weight: 840.00 g, PU: 1.00 pz.

Images

Additional information

Ponte di messa a terra in acciaio inossidabile D BEB 0 - 63 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale elemento di connessione: INOX
Materiale n.: 1.4301
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Altezza totale: 63 mm
Altezza di montaggio: 55 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 37

Fabbricato: DEHN
Tipo: D BEB 0 - 63 / EBS 15-03-19
Art.: 419000
o similare.



Technical data

Materiale elemento di connessione INOX
Materiale n. 1.4301
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Altezza totale 63 mm
Altezza di montaggio 55 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 37

Product 419000 was added to Notepad.

Go to Notepad

Product 419000 was added to the cart.

Go to Web-Shop

Part No. 419001 D BEB 0 - 70 / EBS 15-03-19

GTIN 4013364439429, Customs tariff No. (EU): 85369010, Gross weight: 950.00 g, PU: 1.00 pz.

Images

Additional information

Ponte di messa a terra in acciaio inossidabile D BEB 0 - 70 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale elemento di connessione: INOX
Materiale n.: 1.4301
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Altezza totale: 70 mm
Altezza di montaggio: 62 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 37

Fabbricato: DEHN
Tipo: D BEB 0 - 70 / EBS 15-03-19
Art.: 419001
o similare.



Technical data

Materiale elemento di connessione INOX
Materiale n. 1.4301
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Altezza totale 70 mm
Altezza di montaggio 62 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 37

Product 419001 was added to Notepad.

Go to Notepad

Product 419001 was added to the cart.

Go to Web-Shop

Part No. 419002 D BEB 0 - 77 / EBS 15-03-19

GTIN 4013364439436, Customs tariff No. (EU): 85369010, Gross weight: 1.05 kg, PU: 1.00 pz.

Images

Additional information

Ponte di messa a terra in acciaio inossidabile D BEB 0 - 77 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale elemento di connessione: INOX
Materiale n.: 1.4301
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Altezza totale: 77 mm
Altezza di montaggio: 69 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 37

Fabbricato: DEHN
Tipo: D BEB 0 - 77 / EBS 15-03-19
Art.: 419002
o similare.



Technical data

Materiale elemento di connessione INOX
Materiale n. 1.4301
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Altezza totale 77 mm
Altezza di montaggio 69 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 37

Product 419002 was added to Notepad.

Go to Notepad

Product 419002 was added to the cart.

Go to Web-Shop

Ponti di messa a terra in acciaio inossidabile D BEB 16

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. Il ponte di messa a terra in acciaio inossidabile assicura il tutto tramite un cordone di saldatura al conduttore di messa a terra. Questo ponte di messa a terra possiede inoltre l’approvazione tecnica delle ferrovie tedesche e può quindi essere utilizzato sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.

1 Product

Part No. 419160 D BEB 16 - 105 / 3 EBS 15-03-19-38

GTIN 4013364510203, Customs tariff No. (EU): 85369010, Gross weight: 697.72 g, PU: 8.00 pz.

Images

Additional information

Ponte di messa a terra in acciaio inossidabile D BEB 16 - 105 / 3 EBS 15-03-19-38
Ponte di messa a terra in acciaio inossidabile
D BEB 16 - 105 / 3 EBS 15-03-19-38
Per la messa a terra
dell’armatura di
elementi in calcestruzzo con
omologazione delle
ferrovie tedesche
Materiale elemento di connessione: INOX
Materiale n.: 1.4301
Materiale dell’angolare: Acciaio
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 40 mm
Dimensioni dell’angolare: 50 x 50 x 5 mm
Altezza totale: 105 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 38

Fabbricato: DEHN
Tipo: D BEB 16 - 105 / 3 EBS 15-03-19-38
Art.: 419160
o similare.



Technical data

Materiale elemento di connessione INOX
Materiale n. 1.4301
Materiale dell’angolare Acciaio
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 40 mm
Dimensioni dell’angolare (lu x la x p) 50 x 50 x 5 mm
Altezza totale 105 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 38

Product 419160 was added to Notepad.

Go to Notepad

Product 419160 was added to the cart.

Go to Web-Shop

Ponti di messa a terra in laminato di acciaio piatto D BEB 1

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. Questa variante assicura tutto questo essendo installata a livello con la superficie ed essendo saldata con il laminato di acciaio piatto – tramite un cordone di saldatura – all’armatura collegata a terra. Questo ponte di messa a terra possiede inoltre l’approvazione tecnica delle ferrovie tedesche e può quindi essere utilizzato sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.

2 Products

Part No. 419010 D BEB 1 / EBS 15-03-19

GTIN 4013364439443, Customs tariff No. (EU): 85369010, Gross weight: 760.00 g, PU: 1.00 pz.

Images

Additional information

Ponti di messa a terra in laminato di acciaio piatto D BEB 1 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale laminato acciaio piatto: S235
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Dimensioni laminato acciaio piatto: 400 x 40 x 5 mm
Altezza totale: 58 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 30

Fabbricato: DEHN
Tipo: D BEB 1 / EBS 15-03-19
Art.: 419010
o similare.



Technical data

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale laminato acciaio piatto S235
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Dimensioni laminato acciaio piatto 400 x 40 x 5 mm
Altezza totale 58 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 30

Product 419010 was added to Notepad.

Go to Notepad

Product 419010 was added to the cart.

Go to Web-Shop

Part No. 419500 D BEB 1 - L100 / EBS 15-03-19

GTIN 4013364458383, Customs tariff No. (EU): 85369010, Gross weight: 205.00 g, PU: 1.00 pz.

Images

Additional information

Ponti di messa a terra in laminato di acciaio piatto D BEB 1 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale laminato acciaio piatto: S235
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Dimensioni laminato acciaio piatto: 100 x 40 x 5 mm
Altezza totale: 58 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 30

Fabbricato: DEHN
Tipo: D BEB 1 - L100 / EBS 15-03-19
Art.: 419500
o similare.



Technical data

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale laminato acciaio piatto S235
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Dimensioni laminato acciaio piatto 100 x 40 x 5 mm
Altezza totale 58 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 30

Product 419500 was added to Notepad.

Go to Notepad

Product 419500 was added to the cart.

Go to Web-Shop

Ponti di messa a terra in laminato di acciaio piatto D BEB 1-L

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. Questa variante assicura tutto questo essendo installata a livello con la superficie ed essendo saldata con il laminato di acciaio piatto – tramite un cordone di saldatura – all’armatura collegata a terra. Questo ponte di messa a terra possiede inoltre l’approvazione tecnica delle ferrovie tedesche e può quindi essere utilizzato sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.

1 Product

Part No. 419011 D BEB 1-L / EBS 15-03-19

GTIN 4013364439450, Customs tariff No. (EU): 85369010, Gross weight: 740.00 g, PU: 1.00 pz.

Images

Additional information

Ponti di messa a terra in laminato di acciaio piatto D BEB 1-L / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale laminato acciaio piatto: S235
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Dimensioni laminato acciaio piatto: 402 x 40 x 5 mm
Altezza totale: 58 mm
Altezza di montaggio: 410 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 30

Fabbricato: DEHN
Tipo: D BEB 1-L / EBS 15-03-19
Art.: 419011
o similare.



Technical data

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale laminato acciaio piatto S235
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Dimensioni laminato acciaio piatto 402 x 40 x 5 mm
Altezza totale 58 mm
Altezza di montaggio 410 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 30

Product 419011 was added to Notepad.

Go to Notepad

Product 419011 was added to the cart.

Go to Web-Shop

Ponti di messa a terra in laminato di acciaio piatto D BEB 1-NR

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. Questa variante assicura tutto questo essendo installata a livello con la superficie ed essendo saldata con il laminato di acciaio piatto – tramite un cordone di saldatura – all’armatura collegata a terra. Questo ponte di messa a terra possiede inoltre l’approvazione tecnica delle ferrovie tedesche e può quindi essere utilizzato sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.

1 Product

Part No. 419012 D BEB 1-NR / EBS 15-03-19

GTIN 4013364439467, Customs tariff No. (EU): 85369010, Gross weight: 1.46 kg, PU: 1.00 pz.

Images

Additional information

Ponti di messa a terra in laminato di acciaio piatto D BEB 1-NR / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale elemento di connessione: INOX
Materiale n.: 1.4301
Materiale laminato acciaio piatto: S235
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Dimensioni laminato acciaio piatto: 400 x 50 x 5 mm
Altezza totale: 63 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 36

Fabbricato: DEHN
Tipo: D BEB 1-NR / EBS 15-03-19
Art.: 419012
o similare.



Technical data

Materiale elemento di connessione INOX
Materiale n. 1.4301
Materiale laminato acciaio piatto S235
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Dimensioni laminato acciaio piatto 400 x 50 x 5 mm
Altezza totale 63 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 36

Product 419012 was added to Notepad.

Go to Notepad

Product 419012 was added to the cart.

Go to Web-Shop

Ponti di messa a terra in tondino d'acciaio D BEB 2

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. Questa variante viene installata a livello con la superficie e viene saldata con il tondino d’acciaio ricurvo all’armatura collegata a terra, soprattutto nelle situazioni di installazione che presentano criticità in termini di spazio. Questo ponte di messa a terra possiede inoltre l’approvazione tecnica delle ferrovie tedesche e può quindi essere utilizzato sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.

1 Product

Part No. 419020 D BEB 2 / EBS 15-03-19

GTIN 4013364439405, Customs tariff No. (EU): 85369010, Gross weight: 950.00 g, PU: 1.00 pz.

Images

Additional information

Ponti di messa a terra in tondino d’acciaio D BEB 2 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale astina: Tondino d'acciaio B500B
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Diametro tondino d'acciaio: 16 mm
Altezza di montaggio: 160 mm
Lunghezza: 400 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 31

Fabbricato: DEHN
Tipo: D BEB 2 / EBS 15-03-19
Art.: 419020
o similare.



Technical data

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale astina Tondino d'acciaio B500B
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Diametro tondino d'acciaio 16 mm
Altezza di montaggio 160 mm
Lunghezza 400 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 31

Product 419020 was added to Notepad.

Go to Notepad

Product 419020 was added to the cart.

Go to Web-Shop

Ponti di messa a terra in tondino d'acciaio D BEB 3

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. Questa variante viene installata a livello con la superficie e viene saldata con il tondino d’acciaio all’armatura collegata a terra. Questo ponte di messa a terra possiede inoltre l’approvazione tecnica delle ferrovie tedesche e può quindi essere utilizzato sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.

1 Product

Part No. 419030 D BEB 3 / EBS 15-03-19

GTIN 4013364439474, Customs tariff No. (EU): 85369010, Gross weight: 750.00 g, PU: 1.00 pz.

Images

Additional information

Ponti di messa a terra in tondino d’acciaio D BEB 3 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale astina: Tondino d'acciaio B500B
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Diametro tondino d'acciaio: 16 mm
Lunghezza: 400 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 31

Fabbricato: DEHN
Tipo: D BEB 3 / EBS 15-03-19
Art.: 419030
o similare.



Technical data

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale astina Tondino d'acciaio B500B
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Diametro tondino d'acciaio 16 mm
Lunghezza 400 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 31

Product 419030 was added to Notepad.

Go to Notepad

Product 419030 was added to the cart.

Go to Web-Shop

Ponti di messa a terra in tondino d'acciaio D BEB 8

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. Questa variante viene installata a livello con la superficie e viene saldata con il tondino d’acciaio all’armatura collegata a terra. Grazie alle boccole applicate su entrambi i lati, gli elementi passanti possono essere realizzati in modo efficace ed economico. Questo ponte di messa a terra possiede inoltre l’approvazione tecnica delle ferrovie tedesche e può quindi essere utilizzato sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.

1 Product

Part No. 419080 D BEB 8 / EBS 15-03-19

GTIN 4013364439566, Customs tariff No. (EU): 85369010, Gross weight: 1.00 kg, PU: 1.00 pz.

Images

Additional information

Ponti di messa a terra in tondino d’acciaio D BEB 8 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche

Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale astina: Tondino d'acciaio B500B
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Diametro tondino d'acciaio: 16 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 8 / EBS 15-03-19
Art.: 419080
o similare.



Technical data

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale astina Tondino d'acciaio B500B
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Diametro tondino d'acciaio 16 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 33

Product 419080 was added to Notepad.

Go to Notepad

Product 419080 was added to the cart.

Go to Web-Shop

Ponti di messa a terra con cavo in rame D BEB 4 / 5

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. Questa variante viene installata a livello con la superficie e viene saldata, con la staffa d’acciaio ramata pressata sul cavo in rame, all’armatura collegata a terra. La flessibilità del cavo facilita all’utilizzatore l’installazione nell’armatura. La varianti speciali FLEX sono particolarmente adatte alle situazioni di installazione che presentano criticità in termini di spazio, e che richiedono l’impiego di cavi in rame molto flessibili con fili sottili. Questi ponti di messa a terra possiedono inoltre l’approvazione tecnica delle ferrovie tedesche e possono quindi essere utilizzati sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.
Sono disponibili lunghezze speciali su richiesta: fino a 500 mm di lunghezza totale con incrementi di 50 mm e a partire da 500 mm di lunghezza totale con incrementi di 100 mm.

8 Products

Part No. 419040 D BEB 4 / EBS 15-03-19

GTIN 4013364439481, Customs tariff No. (EU): 85369010, Gross weight: 640.00 g, PU: 1.00 pz.

Images

Additional information

Ponti di messa a terra con cavo in rame D BEB 4 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 70 mm²
Diametro cavo: 17 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 32

Fabbricato: DEHN
Tipo: D BEB 4 / EBS 15-03-19
Art.: 419040
o similare.



Technical data

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito ≤ 25 kA
Corrente di prova 25 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo NYY-O
Sezione trasversale cavo 70 mm²
Diametro cavo 17 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 32

Product 419040 was added to Notepad.

Go to Notepad

Product 419040 was added to the cart.

Go to Web-Shop

Part No. 419041 D BEB 4-FLEX / EBS 15-03-19

GTIN 4013364439498, Customs tariff No. (EU): 85369010, Gross weight: 560.00 g, PU: 1.00 pz.

Images

Additional information

Ponti di messa a terra con cavo in rame D BEB 4-FLEX / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: H07V-K
Sezione trasversale cavo: 70 mm²
Diametro cavo: 17 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 32

Fabbricato: DEHN
Tipo: D BEB 4-FLEX / EBS 15-03-19
Art.: 419041
o similare.



Technical data

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito ≤ 25 kA
Corrente di prova 25 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo H07V-K
Sezione trasversale cavo 70 mm²
Diametro cavo 17 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 32

Product 419041 was added to Notepad.

Go to Notepad

Product 419041 was added to the cart.

Go to Web-Shop

Part No. 419050 D BEB 5 / EBS 15-03-19

GTIN 4013364439504, Customs tariff No. (EU): 85369010, Gross weight: 710.00 g, PU: 1.00 pz.

Images

Additional information

Ponti di messa a terra con cavo in rame D BEB 5 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 32

Fabbricato: DEHN
Tipo: D BEB 5 / EBS 15-03-19
Art.: 419050
o similare.



Technical data

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo NYY-O
Sezione trasversale cavo 95 mm²
Diametro cavo 19 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 32

Product 419050 was added to Notepad.

Go to Notepad

Product 419050 was added to the cart.

Go to Web-Shop

Part No. 419051 D BEB 5-FLEX / EBS 15-03-19

GTIN 4013364439511, Customs tariff No. (EU): 85369010, Gross weight: 640.00 g, PU: 1.00 pz.

Images

Additional information

Ponti di messa a terra con cavo in rame D BEB 5-FLEX / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: H07V-K
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 32

Fabbricato: DEHN
Tipo: D BEB 5-FLEX / EBS 15-03-19
Art.: 419051
o similare.



Technical data

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo H07V-K
Sezione trasversale cavo 95 mm²
Diametro cavo 19 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 32

Product 419051 was added to Notepad.

Go to Notepad

Product 419051 was added to the cart.

Go to Web-Shop

Part No. 419501 D BEB 5 - L700 / EBS 15-03-19

GTIN 4013364458390, Customs tariff No. (EU): 85369010, Gross weight: 980.00 g, PU: 1.00 pz.

Images

Additional information

Ponti di messa a terra con cavo in rame D BEB 5 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 700 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 32

Fabbricato: DEHN
Tipo: D BEB 5 - L700 / EBS 15-03-19
Art.: 419501
o similare.



Technical data

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo NYY-O
Sezione trasversale cavo 95 mm²
Diametro cavo 19 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 700 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 32

Product 419501 was added to Notepad.

Go to Notepad

Product 419501 was added to the cart.

Go to Web-Shop

Part No. 419502 D BEB 5 - L1000 / EBS 15-03-19

GTIN 4013364458406, Customs tariff No. (EU): 85369010, Gross weight: 1.40 kg, PU: 1.00 pz.

Images

Additional information

Ponti di messa a terra con cavo in rame D BEB 5 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 1000 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 32

Fabbricato: DEHN
Tipo: D BEB 5 - L1000 / EBS 15-03-19
Art.: 419502
o similare.



Technical data

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo NYY-O
Sezione trasversale cavo 95 mm²
Diametro cavo 19 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 1000 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 32

Product 419502 was added to Notepad.

Go to Notepad

Product 419502 was added to the cart.

Go to Web-Shop

Part No. 419503 D BEB 5 - L1500 / EBS 15-03-19

GTIN 4013364458413, Customs tariff No. (EU): 85369010, Gross weight: 2.10 kg, PU: 1.00 pz.

Images

Additional information

Ponti di messa a terra con cavo in rame D BEB 5 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 1500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 32

Fabbricato: DEHN
Tipo: D BEB 5 - L1500 / EBS 15-03-19
Art.: 419503
o similare.



Technical data

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo NYY-O
Sezione trasversale cavo 95 mm²
Diametro cavo 19 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 1500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 32

Product 419503 was added to Notepad.

Go to Notepad

Product 419503 was added to the cart.

Go to Web-Shop

Part No. 419504 D BEB 5 - L2000 / EBS 15-03-19

GTIN 4013364458420, Customs tariff No. (EU): 85369010, Gross weight: 2.80 kg, PU: 1.00 pz.

Images

Additional information

Ponti di messa a terra con cavo in rame D BEB 5 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 2000 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 32

Fabbricato: DEHN
Tipo: D BEB 5 - L2000 / EBS 15-03-19
Art.: 419504
o similare.



Technical data

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo NYY-O
Sezione trasversale cavo 95 mm²
Diametro cavo 19 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 2000 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 32

Product 419504 was added to Notepad.

Go to Notepad

Product 419504 was added to the cart.

Go to Web-Shop

Ponti di messa a terra con cavo in rame D BEB 6 / 7

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. Questa variante viene utilizzata come passante per la messa a terra di parti strutturali installandola su entrambi i lati a livello con la superficie. La flessibilità del cavo facilita all’utilizzatore l’installazione nell’armatura. La varianti speciali FLEX sono particolarmente adatte alle situazioni di installazione che presentano criticità in termini di spazio, e che richiedono l’impiego di cavi in rame molto flessibili con fili sottili. Questi ponti di messa a terra possiedono inoltre l’approvazione tecnica delle ferrovie tedesche e possono quindi essere utilizzati sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.
Sono disponibili lunghezze speciali su richiesta: fino a 500 mm di lunghezza totale con incrementi di 50 mm e a partire da 500 mm di lunghezza totale con incrementi di 100 mm.

4 Products

Part No. 419060 D BEB 6 / EBS 15-03-19

GTIN 4013364439528, Customs tariff No. (EU): 85369010, Gross weight: 600.00 g, PU: 1.00 pz.

Images

Additional information

Ponti di messa a terra con cavo in rame D BEB 6 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 70 mm²
Diametro cavo: 17 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 6 / EBS 15-03-19
Art.: 419060
o similare.



Technical data

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito ≤ 25 kA
Corrente di prova 25 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo NYY-O
Sezione trasversale cavo 70 mm²
Diametro cavo 17 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 33

Product 419060 was added to Notepad.

Go to Notepad

Product 419060 was added to the cart.

Go to Web-Shop

Part No. 419061 D BEB 6-FLEX / EBS 15-03-19

GTIN 4013364439535, Customs tariff No. (EU): 85369010, Gross weight: 530.00 g, PU: 1.00 pz.

Images

Additional information

Ponti di messa a terra con cavo in rame D BEB 6-FLEX / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: H07V-K
Sezione trasversale cavo: 70 mm²
Diametro cavo: 17 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 6-FLEX / EBS 15-03-19
Art.: 419061
o similare.



Technical data

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito ≤ 25 kA
Corrente di prova 25 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo H07V-K
Sezione trasversale cavo 70 mm²
Diametro cavo 17 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 33

Product 419061 was added to Notepad.

Go to Notepad

Product 419061 was added to the cart.

Go to Web-Shop

Part No. 419070 D BEB 7 / EBS 15-03-19

GTIN 4013364439542, Customs tariff No. (EU): 85369010, Gross weight: 704.50 g, PU: 1.00 pz.

Images

Additional information

Ponti di messa a terra con cavo in rame D BEB 7 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 7 / EBS 15-03-19
Art.: 419070
o similare.



Technical data

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo NYY-O
Sezione trasversale cavo 95 mm²
Diametro cavo 19 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 33

Product 419070 was added to Notepad.

Go to Notepad

Product 419070 was added to the cart.

Go to Web-Shop

Part No. 419071 D BEB 7-FLEX / EBS 15-03-19

GTIN 4013364439559, Customs tariff No. (EU): 85369010, Gross weight: 640.00 g, PU: 1.00 pz.

Images

Additional information

Ponti di messa a terra con cavo in rame D BEB 7-FLEX / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: H07V-K
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 7-FLEX / EBS 15-03-19
Art.: 419071
o similare.



Technical data

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo H07V-K
Sezione trasversale cavo 95 mm²
Diametro cavo 19 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 33

Product 419071 was added to Notepad.

Go to Notepad

Product 419071 was added to the cart.

Go to Web-Shop

Ponti di messa a terra con cavo in rame D BEB 9 / 10

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. Con questa variante si crea un collegamento non visibile all’interno del calcestruzzo saldando la staffa d’acciaio ramata, pressata sul cavo in rame, all’armatura collegata a terra. La flessibilità del cavo facilita all’utilizzatore l’installazione nell’armatura. La varianti speciali FLEX sono particolarmente adatte alle situazioni di installazione che presentano criticità in termini di spazio, e che richiedono l’impiego di cavi in rame molto flessibili con fili sottili. Questi ponti di messa a terra possiedono inoltre l’approvazione tecnica delle ferrovie tedesche e possono quindi essere utilizzati sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.
Sono disponibili lunghezze speciali su richiesta: fino a 500 mm di lunghezza totale con incrementi di 50 mm e a partire da 500 mm di lunghezza totale con incrementi di 100 mm.

5 Products

Part No. 419090 D BEB 9 / EBS 15-03-19

GTIN 4013364439573, Customs tariff No. (EU): 85369010, Gross weight: 640.00 g, PU: 1.00 pz.

Images

Additional information

Ponti di messa a terra con cavo in rame D BEB 9 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Cavo: NYY-O
Sezione trasversale cavo: 70 mm²
Diametro cavo: 17 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 9 / EBS 15-03-19
Art.: 419090
o similare.



Technical data

Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito ≤ 25 kA
Corrente di prova 25 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Cavo NYY-O
Sezione trasversale cavo 70 mm²
Diametro cavo 17 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 33

Product 419090 was added to Notepad.

Go to Notepad

Product 419090 was added to the cart.

Go to Web-Shop

Part No. 419091 D BEB 9-FLEX / EBS 15-03-19

GTIN 4013364439580, Customs tariff No. (EU): 85369010, Gross weight: 570.00 g, PU: 1.00 pz.

Images

Additional information

Ponti di messa a terra con cavo in rame D BEB 9-FLEX / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Cavo: H07V-K
Sezione trasversale cavo: 70 mm²
Diametro cavo: 17 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 9-FLEX / EBS 15-03-19
Art.: 419091
o similare.



Technical data

Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito ≤ 25 kA
Corrente di prova 25 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Cavo H07V-K
Sezione trasversale cavo 70 mm²
Diametro cavo 17 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 33

Product 419091 was added to Notepad.

Go to Notepad

Product 419091 was added to the cart.

Go to Web-Shop

Part No. 419100 D BEB 10 / EBS 15-03-19

GTIN 4013364439597, Customs tariff No. (EU): 85369010, Gross weight: 722.50 g, PU: 1.00 pz.

Images

Additional information

Ponti di messa a terra con cavo in rame D BEB 10 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Cavo: NYY-O
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 10 / EBS 15-03-19
Art.: 419100
o similare.



Technical data

Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Cavo NYY-O
Sezione trasversale cavo 95 mm²
Diametro cavo 19 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 33

Product 419100 was added to Notepad.

Go to Notepad

Product 419100 was added to the cart.

Go to Web-Shop

Part No. 419101 D BEB 10-FLEX / EBS 15-03-19

GTIN 4013364439603, Customs tariff No. (EU): 85369010, Gross weight: 667.00 g, PU: 1.00 pz.

Images

Additional information

Ponti di messa a terra con cavo in rame D BEB 10-FLEX / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Cavo: H07V-K
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 10-FLEX / EBS 15-03-19
Art.: 419101
o similare.



Technical data

Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Cavo H07V-K
Sezione trasversale cavo 95 mm²
Diametro cavo 19 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 33

Product 419101 was added to Notepad.

Go to Notepad

Product 419101 was added to the cart.

Go to Web-Shop

Part No. 419505 D BEB 10 - L800 / EBS 15-03-19

GTIN 4013364458437, Customs tariff No. (EU): 85369010, Gross weight: 1.12 kg, PU: 1.00 pz.

Images

Additional information

Ponti di messa a terra con cavo in rame D BEB 10 / EBS 15-03-19
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale staffa: Fe / Cu
Materiale cavo: Cu
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Cavo: NYY-O
Sezione trasversale cavo: 95 mm²
Diametro cavo: 19 mm
Dimensioni staffa: 80 x 30 mm
Lunghezza: 800 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.19 - 33

Fabbricato: DEHN
Tipo: D BEB 10 - L800 / EBS 15-03-19
Art.: 419505
o similare.



Technical data

Materiale staffa Fe / Cu
Materiale cavo Cu
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Cavo NYY-O
Sezione trasversale cavo 95 mm²
Diametro cavo 19 mm
Dimensioni staffa 80 x 30 mm
Lunghezza 800 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.19 - 33

Product 419505 was added to Notepad.

Go to Notepad

Product 419505 was added to the cart.

Go to Web-Shop

Connettore per la messa a terra di grandi tubi D BEB 11

I ponti di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. La variante per messa a terra di grandi tubi è destinata all’utilizzo per pali e grandi tubi di fondazione. Il prodotto è costituito da un cavo in rame con boccola pressata su di esso e piastra di connessione in INOX con fori integrati per il fissaggio alla cassaforma su un’estremità e un capocorda sull’estremità opposta. Il capocorda serve a creare con i pali o grandi tubi di fondazione una connessione resistente alla corrente di cortocircuito. La flessibilità del cavo facilita all’utilizzatore l’installazione nell’armatura. Questo ponte di messa a terra possiede inoltre l’approvazione tecnica delle ferrovie tedesche e può quindi essere utilizzato sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.
Sono disponibili lunghezze speciali su richiesta: fino a 500 mm di lunghezza totale con incrementi di 50 mm e a partire da 500 mm di lunghezza totale con incrementi di 100 mm.

2 Products

Part No. 419110 D BEB 11 / EBS 15-03-27

GTIN 4013364439665, Customs tariff No. (EU): 85369010, Gross weight: 640.00 g, PU: 1.00 pz.

Images

Additional information

Ponti per la messa a terra di grandi tubi D BEB 11 / EBS 15-03-27
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale capocorda: Cu/gal Sn
Materiale cavo: Cu
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 70 mm²
Diametro cavo: 17 mm
Foro capocorda: 13 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 4 Ebs 15.03.27 - 2

Fabbricato: DEHN
Tipo: D BEB 11 / EBS 15-03-27
Art.: 419110
o similare.



Technical data

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale capocorda Cu /gal Sn
Materiale cavo Cu
Corrente di cortocircuito ≤ 25 kA
Corrente di prova 25 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo NYY-O
Sezione trasversale cavo 70 mm²
Diametro cavo 17 mm
Foro capocorda 13 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 4 Ebs 15.03.27 - 2

Product 419110 was added to Notepad.

Go to Notepad

Product 419110 was added to the cart.

Go to Web-Shop

Part No. 419506 D BEB 11 - L1000 / EBS 15-03-27

GTIN 4013364458444, Customs tariff No. (EU): 85369010, Gross weight: 1.10 kg, PU: 1.00 pz.

Images

Additional information

Ponti per la messa a terra di grandi tubi D BEB 11 / EBS 15-03-27
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale piastra: INOX
Materiale n.: 1.4301
Materiale boccola: Fe / Cu
Materiale capocorda: Cu/gal Sn
Materiale cavo: Cu
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Filetto: M16
Diametro piastra di connessione: 50 mm
Cavo: NYY-O
Sezione trasversale cavo: 70 mm²
Diametro cavo: 17 mm
Foro capocorda: 13 mm
Lunghezza: 1000 mm
Disegno DB (ferrovie tedesche) n.: 4 Ebs 15.03.27 - 2

Fabbricato: DEHN
Tipo: D BEB 11 - L1000 / EBS 15-03-27
Art.: 419506
o similare.



Technical data

Materiale piastra INOX
Materiale n. 1.4301
Materiale boccola Fe / Cu
Materiale capocorda Cu /gal Sn
Materiale cavo Cu
Corrente di cortocircuito ≤ 25 kA
Corrente di prova 25 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Filetto M16
Diametro piastra di connessione 50 mm
Cavo NYY-O
Sezione trasversale cavo 70 mm²
Diametro cavo 17 mm
Foro capocorda 13 mm
Lunghezza 1000 mm
Disegno DB (ferrovie tedesche) n. 4 Ebs 15.03.27 - 2

Product 419506 was added to Notepad.

Go to Notepad

Product 419506 was added to the cart.

Go to Web-Shop

Connettore per la messa a terra di grandi tubi D BEB 40

I connettori di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. La variante per messa a terra di grandi tubi è concepita per l’utilizzo con pali e grandi tubi di fondazione. Il prodotto è costituito da un cavo in acciaio con una staffa in acciaio ramata su un’estremità e un capocorda sull’estremità opposta. Un tubo termorestringente sul lato della staffa di saldatura impedisce la penetrazione di acqua nel cavo d’acciaio. Il cavo d’acciaio costituisce in questo modo una misura antifurto preventiva. Questo connettore di messa a terra possiede inoltre l’approvazione tecnica delle ferrovie tedesche e può quindi essere utilizzato sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.
Sono disponibili lunghezze speciali su richiesta: fino a 500 mm di lunghezza totale con incrementi di 50 mm e a partire da 500 mm di lunghezza totale con incrementi di 100 mm.

1 Product

Part No. 419400 D BEB 40 / EBS 15-03-25

GTIN 4013364439672, Customs tariff No. (EU): 85359000, Gross weight: 700.00 g, PU: 1.00 pz.

Images

Additional information

Ponti per la messa a terra di grandi tubi D BEB 40 / EBS 15-03-25
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale staffa: Fe / Cu
Materiale capocorda: Cu/gal Sn
Materiale conduttore cordato: Acciaio
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Sezione trasversale conduttore cordato: 95 mm²
Diametro cavo: 17 mm
Dimensioni staffa: 80 x 30 mm
Foro capocorda: 17 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 4 Ebs 15.03.25 - 4

Fabbricato: DEHN
Tipo: D BEB 40 / EBS 15-03-25
Art.: 419400
o similare.



Technical data

Materiale staffa Fe / Cu
Materiale capocorda Cu /gal Sn
Materiale conduttore cordato Acciaio
Corrente di cortocircuito ≤ 25 kA
Corrente di prova 25 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Sezione trasversale conduttore cordato 95 mm²
Diametro cavo 17 mm
Dimensioni staffa 80 x 30 mm
Foro capocorda 17 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 4 Ebs 15.03.25 - 4

Product 419400 was added to Notepad.

Go to Notepad

Product 419400 was added to the cart.

Go to Web-Shop

Connettore di messa a terra con cavo d’acciaio D BEB 26

I connettori di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. La variante D senza alogeni (rivestimento) BEB 26, per il collegamento esterno di punti di messa a terra o di altre parti da collegare a terra, possiede un cavo d’acciaio con funzione di conduttore di terra, costituendo così una misura antifurto preventiva. Questo connettore di messa a terra possiede inoltre l’approvazione tecnica delle ferrovie tedesche e può quindi essere utilizzato sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale.
Sono disponibili lunghezze speciali su richiesta: fino a 500 mm di lunghezza totale con incrementi di 50 mm e a partire da 500 mm di lunghezza totale con incrementi di 100 mm.

1 Product

Part No. 419260 D BEB 26 / EBS 15-03-17

GTIN 4013364439610, Customs tariff No. (EU): 85359000, Gross weight: 630.00 g, PU: 1.00 pz.

Images

Additional information

Connettore di messa a terra con cavo d’acciaio D BEB 26 / EBS 15-03-17
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale capocorda: Cu/gal Sn
Materiale conduttore cordato: Acciaio
Corrente di cortocircuito: ≤ 25 kA
Corrente di prova: 25 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 7,9 kA
Conduttore cordato: 1-12-12 B 350 sZ PE
Sezione trasversale conduttore cordato: ≥ 95 mm²
Versione: senza alogeni
Diametro cavo: 17 mm
Foro capocorda: 17 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 3 Ebs 15.03.17 - 11

Fabbricato: DEHN
Tipo: D BEB 26 / EBS 15-03-17
Art.: 419260
o similare.



Technical data

Materiale capocorda Cu /gal Sn
Materiale conduttore cordato Acciaio
Corrente di cortocircuito ≤ 25 kA
Corrente di prova 25 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Conduttore cordato 1-12-12 B 350 sZ PE
Sezione trasversale conduttore cordato ≥ 95 mm²
Versione senza alogeni
Diametro cavo 17 mm
Foro capocorda 17 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 3 Ebs 15.03.17 - 11

Product 419260 was added to Notepad.

Go to Notepad

Product 419260 was added to the cart.

Go to Web-Shop

Connettore di messa a terra con cavo di rame-acciaio-alluminio D BEB 29

I connettori di messa a terra sono richiesti per la messa a terra, per i circuiti di corrente di ritorno e per l’equipotenzialità nel campo delle linee ferroviarie. La variante senza alogeni D BEB 29 o la variante senza alogeni e ignifuga D BEB 29-NF, per il collegamento esterno di punti di messa a terra e altri elementi di connessione, è realizzata con una versione di capocorda per connessioni M16. Questi connettori di messa a terra sono costituiti da un cavo di rame-acciaio-alluminio e rappresentano così una misura antifurto preventiva. Questi connettori di messa a terra possiedono inoltre l’approvazione tecnica delle ferrovie tedesche e possono quindi essere utilizzati sulla rete ferroviaria tedesca senza problemi di compatibilità progettuale. Per la versione senza alogeni e ignifuga è possibile l’impiego in gallerie ai sensi del Regolamento UE.
Sono disponibili lunghezze speciali su richiesta: fino a 500 mm di lunghezza totale con incrementi di 50 mm e a partire da 500 mm di lunghezza totale con incrementi di 100 mm.

6 Products

Part No. 419290 D BEB 29 / EBS 15-03-17

GTIN 4013364439627, Customs tariff No. (EU): 85359000, Gross weight: 390.00 g, PU: 1.00 pz.

Images

Additional information

Connettore di messa a terra con cavo di rame-acciaio-alluminio
D BEB 29 / EBS 15-03-17
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale capocorda: Cu/gal Sn
Materiale cavo: CuAcciaioAl
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Cavo: (N)2X RF CuAcciaioAl
Sezione trasversale cavo: ≥ 70 mm²
Versione: senza alogeni
Diametro cavo: 17 mm
Foro capocorda: 17 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 4 Ebs 15.03.17 - 6 (Bayka)

Fabbricato: DEHN
Tipo: D BEB 29 / EBS 15-03-17
Art.: 419290
o similare.



Technical data

Materiale capocorda Cu /gal Sn
Materiale cavo Cu Acciaio Al
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Cavo (N)2X RF Cu Acciaio Al
Sezione trasversale cavo ≥ 70 mm²
Versione senza alogeni
Diametro cavo 17 mm
Foro capocorda 17 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 4 Ebs 15.03.17 - 6 (Bayka)

Product 419290 was added to Notepad.

Go to Notepad

Product 419290 was added to the cart.

Go to Web-Shop

Part No. 419291 D BEB 29-NF / EBS 15-03-17

GTIN 4013364439634, Customs tariff No. (EU): 85359000, Gross weight: 410.00 g, PU: 1.00 pz.

Images

Additional information

Connettore di messa a terra con cavo di rame-acciaio-alluminio
D BEB 29-NF / EBS 15-03-17
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale capocorda: Cu/gal Sn
Materiale cavo: CuAcciaioAl
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Cavo: B2ca RF CuAcciaioAl
Sezione trasversale cavo: ≥ 70 mm²
Versione: senza alogeni e ignifugo
Diametro cavo: 17 mm
Foro capocorda: 17 mm
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 4 Ebs 15.03.17 - 6 (Bayka)

Fabbricato: DEHN
Tipo: D BEB 29-NF / EBS 15-03-17
Art.: 419291
o similare.



Technical data

Materiale capocorda Cu /gal Sn
Materiale cavo Cu Acciaio Al
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Cavo B2ca RF Cu Acciaio Al
Sezione trasversale cavo ≥ 70 mm²
Versione senza alogeni e ignifugo
Diametro cavo 17 mm
Foro capocorda 17 mm
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 4 Ebs 15.03.17 - 6 (Bayka)

Product 419291 was added to Notepad.

Go to Notepad

Product 419291 was added to the cart.

Go to Web-Shop

Part No. 419511 D BEB 29 M12 M16 / EBS 15-03-17

GTIN 4013364480513, Customs tariff No. (EU): 85359000, Gross weight: 410.00 g, PU: 1.00 pz.

Images

Additional information

Connettore di messa a terra con cavo di rame-acciaio-alluminio
D BEB 29 M12 M16 / EBS 15-03-17
per collegare a terra elementi strutturali (M16) o la barra (M12)
con omologazione delle ferrovie tedesche
Materiale capocorda: Cu/gal Sn
Materiale cavo: CuAcciaioAl
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Cavo: (N)2X RF CuAcciaioAl
Sezione trasversale cavo: ≥ 70 mm²
Versione: senza alogeni
Diametro cavo: 17 mm
Foro capocorda: 13 mm per M12 e 17 mm per M16
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 4 Ebs 15.03.17 - 6 (Bayka)

Fabbricato: DEHN
Tipo: D BEB 29 M12 M16 / EBS 15-03-17
Art.: 419511
o similare.



Technical data

Materiale capocorda Cu /gal Sn
Materiale cavo Cu Acciaio Al
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Cavo (N)2X RF Cu Acciaio Al
Sezione trasversale cavo ≥ 70 mm²
Versione senza alogeni
Diametro cavo 17 mm
Foro capocorda 13 mm per M12 e 17 mm per M16
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 4 Ebs 15.03.17 - 6 (Bayka)

Product 419511 was added to Notepad.

Go to Notepad

Product 419511 was added to the cart.

Go to Web-Shop

Part No. 419512 D BEB 29-NF M12 M16 / EBS 15-03-17

GTIN 4013364480520, Customs tariff No. (EU): 85359000, Gross weight: 410.00 g, PU: 1.00 pz.

Images

Additional information

Connettore di messa a terra con cavo di rame-acciaio-alluminio
D BEB 29-NF / EBS 15-03-17
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale capocorda: Cu/gal Sn
Materiale cavo: CuAcciaioAl
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Cavo: B2ca RF CuAcciaioAl
Sezione trasversale cavo: ≥ 70 mm²
Versione: senza alogeni e ignifugo
Diametro cavo: 17 mm
Foro capocorda: 13 mm per M12 e 17 mm per M16
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 4 Ebs 15.03.17 - 6 (Bayka)

Fabbricato: DEHN
Tipo: D BEB 29-NF M12 M16 / EBS 15-03-17
Art.: 419512
o similare.



Technical data

Materiale capocorda Cu /gal Sn
Materiale cavo Cu Acciaio Al
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Cavo B2ca RF Cu Acciaio Al
Sezione trasversale cavo ≥ 70 mm²
Versione senza alogeni e ignifugo
Diametro cavo 17 mm
Foro capocorda 13 mm per M12 e 17 mm per M16
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 4 Ebs 15.03.17 - 6 (Bayka)

Product 419512 was added to Notepad.

Go to Notepad

Product 419512 was added to the cart.

Go to Web-Shop

Part No. 419513 D BEB 29 R / EBS 15-03-17

GTIN 4013364480506, Customs tariff No. (EU): 85359000, Gross weight: 410.00 g, PU: 1.00 pz.

Images

Additional information

Connettore di messa a terra con cavo di rame-acciaio-alluminio
Nella versione girata a destra
D BEB 29 R / EBS 15-03-17
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale capocorda: Cu/gal Sn
Materiale cavo: CuAcciaioAl
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Cavo: (N)2X RF CuAcciaioAl
Sezione trasversale cavo: ≥ 70 mm²
Versione: senza alogeni
Diametro cavo: 17 mm
Foro capocorda: 17 mm
Versione capocorda: Girato di 90° a destra
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 4 Ebs 15.03.17 - 6 (Bayka)

Fabbricato: DEHN
Tipo: D BEB 29 R / EBS 15-03-17
Art.: 419513
o similare.



Technical data

Materiale capocorda Cu /gal Sn
Materiale cavo Cu Acciaio Al
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Cavo (N)2X RF Cu Acciaio Al
Sezione trasversale cavo ≥ 70 mm²
Versione senza alogeni
Diametro cavo 17 mm
Foro capocorda 17 mm
Versione capocorda Girato di 90° a destra
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 4 Ebs 15.03.17 - 6 (Bayka)

Product 419513 was added to Notepad.

Go to Notepad

Product 419513 was added to the cart.

Go to Web-Shop

Part No. 419514 D BEB 29 L / EBS 15-03-17

GTIN 4013364480537, Customs tariff No. (EU): 85359000, Gross weight: 410.00 g, PU: 1.00 pz.

Images

Additional information

Connettore di messa a terra con cavo di rame-acciaio-alluminio
Nella versione girata a sinistra
D BEB 29 R / EBS 15-03-17
Per la messa a terra dell’armatura di elementi in calcestruzzo
con omologazione delle ferrovie tedesche
Materiale capocorda: Cu/gal Sn
Materiale cavo: CuAcciaioAl
Corrente di cortocircuito: > 25 kA
Corrente di prova: 40 kA / 100 ms
Riferimento normativo: Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC): 12,6 kA
Cavo: (N)2X RF CuAcciaioAl
Sezione trasversale cavo: ≥ 70 mm²
Versione: senza alogeni
Diametro cavo: 17 mm
Foro capocorda: 17 mm
Versione capocorda: Girato di 90° a sinistra
Lunghezza: 500 mm
Disegno DB (ferrovie tedesche) n.: 4 Ebs 15.03.17 - 6 (Bayka)

Fabbricato: DEHN
Tipo: D BEB 29 L / EBS 15-03-17
Art.: 419514
o similare.



Technical data

Materiale capocorda Cu /gal Sn
Materiale cavo Cu Acciaio Al
Corrente di cortocircuito > 25 kA
Corrente di prova 40 kA / 100 ms
Riferimento normativo Ril 997.0205A01
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Cavo (N)2X RF Cu Acciaio Al
Sezione trasversale cavo ≥ 70 mm²
Versione senza alogeni
Diametro cavo 17 mm
Foro capocorda 17 mm
Versione capocorda Girato di 90° a sinistra
Lunghezza 500 mm
Disegno DB (ferrovie tedesche) n. 4 Ebs 15.03.17 - 6 (Bayka)

Product 419514 was added to Notepad.

Go to Notepad

Product 419514 was added to the cart.

Go to Web-Shop

Base adesiva

La base adesiva si utilizza per fissare alla cassaforma, tramite un connettore adesivo, i prodotti per la messa a terra di strutture ferroviarie. La base adesiva può essere applicata alla piastra di connessione INOX del D BEB 0, per poi essere unita alla cassaforma.

1 Product

Part No. 419900 D KLP D50 BEB

GTIN 4013364439641, Customs tariff No. (EU): 39191080, Gross weight: 2.00 g, PU: 1.00 pz.

Images

Additional information

Base adesiva D KLP D50 BEB
per prodotti di messa a terra di strutture ferroviarie D BEB 0-x
Diametro: 50 mm
Diametro: 50 mm

Fabbricato: DEHN
Tipo: D KLP D50 BEB
Art.: 419900
o similare.



Technical data

Diametro 50 mm

Product 419900 was added to Notepad.

Go to Notepad

Product 419900 was added to the cart.

Go to Web-Shop

Adesivo per messa a terra

L’adesivo per messa a terra è previsto come parte di ricambio per la marcatura dei prodotti di messa a terra installati su strutture ferroviarie. Si applica con facilità sulle piastre di connessione INOX. Una tale marcatura può essere eseguita per i ponti di messa a terra da D BEB 1 a 8 nonché per la variante D BEB 11 per messa a terra di grandi tubi, nel caso in cui l’adesivo applicato di fabbrica non sia più disponibile o sia danneggiato.

1 Product

Part No. 419901 D EAK D50 BEB

GTIN 4013364439658, Customs tariff No. (EU): 39191080, Gross weight: 3.00 g, PU: 1.00 pz.

Images

Additional information

Adesivo per messa a terra D EAK D50 BEB
come marcatura per prodotti di messa a terra di strutture ferroviarie
Diametro: 50 mm
Diametro: 50 mm

Fabbricato: DEHN
Tipo: D EAK D50 BEB
Art.: 419901
o similare.



Technical data

Diametro 50 mm

Product 419901 was added to Notepad.

Go to Notepad

Product 419901 was added to the cart.

Go to Web-Shop

Vite esagonale

1 Product

Part No. 419902 D SKS M16X30 V4A

GTIN 4013364439689, Customs tariff No. (EU): 85389099, Gross weight: 76.89 g, PU: 1.00 pz.

Images

Additional information

Vite esagonale D SKS M16X30 V2A
Materiale: INOX A4-70
Filetto: M16 x 30 mm
Materiale: INOX (V4A)
Filetto: M16 x 30 mm

Fabbricato: DEHN
Tipo: D SKS M16X30 V4A
Art.: 419902
o similare.



Technical data

Materiale INOX (V4A)
Filetto M16 x 30 mm

Product 419902 was added to Notepad.

Go to Notepad

Product 419902 was added to the cart.

Go to Web-Shop

Dado esagonale

1 Product

Part No. 419903 D SKM M16 V4A

GTIN 4013364439696, Customs tariff No. (EU): 85389099, Gross weight: 33.76 g, PU: 1.00 pz.

Images

Additional information

Dado esagonale D SKM M16 V2A
Materiale: INOX A4-70
Filetto: M16
Materiale: INOX (V4A)
Filetto: M16

Fabbricato: DEHN
Tipo: D SKM M16 V4A
Art.: 419903
o similare.



Technical data

Materiale INOX (V4A)
Filetto M16

Product 419903 was added to Notepad.

Go to Notepad

Product 419903 was added to the cart.

Go to Web-Shop

Rondella

1 Product

Part No. 419904 D SCH A17 V4A

GTIN 4013364439702, Customs tariff No. (EU): 85389099, Gross weight: 9.10 g, PU: 1.00 pz.

Images

Additional information

Rondella D SCH A17 V2A
Materiale: INOX A4-70
Diametro esterno: 30 mm
Diametro interno: 17 mm
Materiale: INOX (V4A)
Diametro esterno: 30 mm
Diametro interno: 17 mm

Fabbricato: DEHN
Tipo: D SCH A17 V4A
Art.: 419904
o similare.



Technical data

Materiale INOX (V4A)
Diametro esterno 30 mm
Diametro interno 17 mm

Product 419904 was added to Notepad.

Go to Notepad

Product 419904 was added to the cart.

Go to Web-Shop
back to top
