Piastra protettiva isolante fino a 36 kV

  • Per la protezione contro il contatto accidentale con parti di impianto sotto tensione con tensioni nominali comprese tra 1 e 36 kV.
  • Quattro diverse forme costruttive consentono l'impiego su quasi tutti i quadri elettrici.

Details

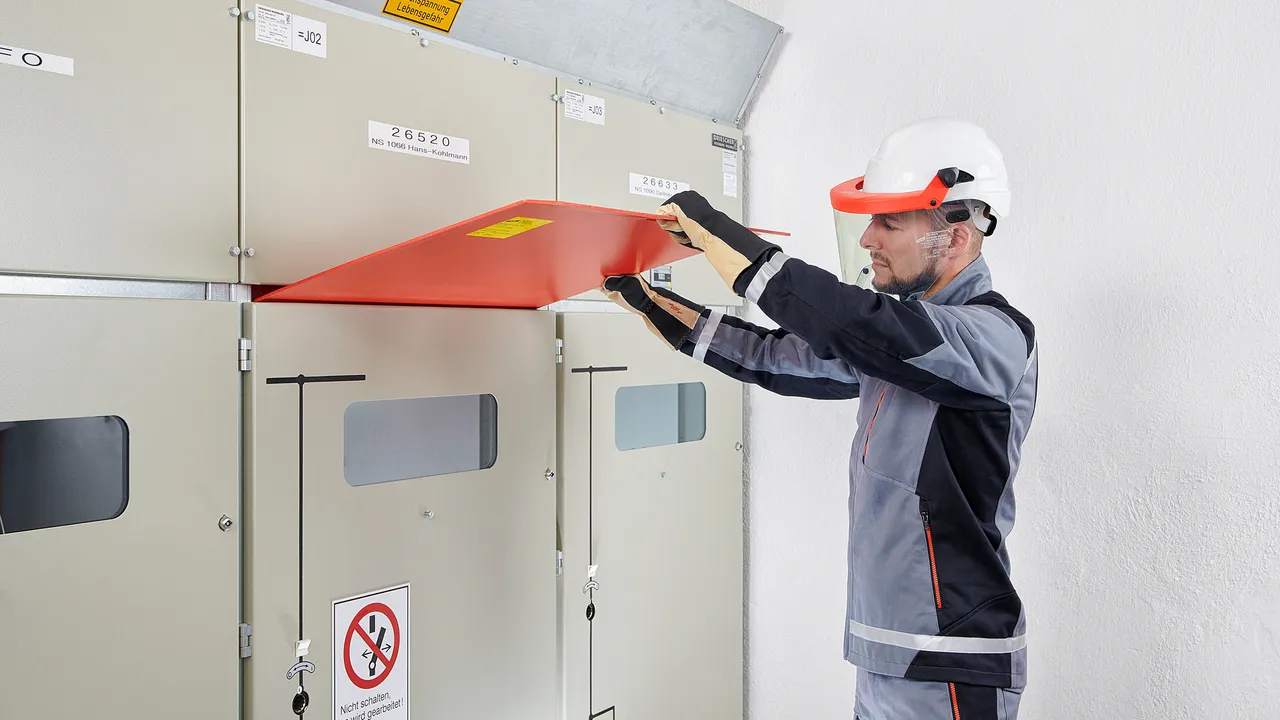

Forma costruttiva della piastra di protezione A1 – Funzionamento manuale.
lorem ipsum
Forma costruttiva della piastra di protezione A3 – Azionamento con fioretto di lavoro.
lorem ipsum
lorem ipsum
Forma costruttiva della piastra di protezione A2 – Funzionamento manuale.
lorem ipsum
Esempio di zona di pericolo per una piastra di protezione di forma costruttiva A1.
lorem ipsum
Forma costruttiva della piastra di protezione A4 – Funzionamento manuale.
lorem ipsum

Further information

Similar topics

Forma costruttiva A1

Con fori di presa, marcature ausiliarie e di limite per l'inserimento e la rimozione manuale sui binari di guida.

La marcatura ausiliaria è una linea tratteggiata ad almeno 525 mm dal bordo posteriore della piastra. Questa marcatura non deve essere sovrapposta quando si applica la piastra protettiva isolante.
La linea di demarcazione è una linea continua e rappresenta il confine tra l'impugnatura e la parte protettiva. Questa marcatura non deve essere sovrapposta quando si inserisce la piastra e deve trovarsi ad almeno 525 mm di distanza dalle parti in tensione quando la piastra di protezione è inserita.

1 Product

Part No. 763211 ISP 36 PVC A1...

GTIN 4013364081567, Customs tariff No. (EU): 39219090, Gross weight: 8.00 kg, PU: 1.00 pz.

Images

Additional information



Technical data

Tensione di riferimento (Ur ) fino a 36 kV
Materiale Hart-PVC

Product 763211 was added to Notepad.

Go to Notepad

Product 763211 was added to the cart.

Go to Web-Shop

Forma costruttiva A2

Con impugnatura angolata a 90° o con maniglie per l'inserimento e la rimozione manuale sulle guide. Su richiesta è possibile ottenere altri angoli (70° ... 270°).

L'altezza dell'impugnatura deve essere determinata in modo tale che le parti di impianto sotto tensione sopra la piastra siano completamente coperte.

1 Product

Part No. 763221 ISP 36 PVC A2...

GTIN 4013364081574, Customs tariff No. (EU): 39219090, Gross weight: 8.00 kg, PU: 1.00 pz.

Images

Additional information



Technical data

Tensione di riferimento (Ur ) fino a 36 kV
Materiale Hart-PVC

Product 763221 was added to Notepad.

Go to Notepad

Product 763221 was added to the cart.

Go to Web-Shop

Forma costruttiva A3

Con dispositivo di montaggio con perno a baionetta per l'inserimento e la rimozione del fioretto di lavoro sulle guide.

Il tipo di piastra può anche essere dotato di un foro per la scanalatura e di un dispositivo di tenuta (piastra di spinta girevole). L'azionamento avviene tramite un fioretto di lavoro con un'estremità dell'asta del cambio.
Per piastre di dimensioni superiori a 1 m2 richiede l'intervento di 2 persone. In questo caso, sono necessari due supporti per i fioretti di lavoro.
La piastra può essere fornita anche con rotelle per facilitare l'impugnatura.

1 Product

Part No. 763231 ISP 36 PVC A3...

GTIN 4013364081581, Customs tariff No. (EU): 39204990, Gross weight: 8.00 kg, PU: 1.00 pz.

Images

Additional information



Technical data

Tensione di riferimento (Ur ) fino a 36 kV
Materiale Hart-PVC

Product 763231 was added to Notepad.

Go to Notepad

Product 763231 was added to the cart.

Go to Web-Shop

Forma costruttiva A4

Con fori di presa (senza marcature aggiuntive) per l'impiego in pannelli elettrici preassemblati. Al posto dei fori di presa, le piastre possono essere fornite anche con un bordo di presa (altezza minima 35 mm).

La piastra viene inserita nell'impianto chiuso attraverso una fessura.
La protezione durante l'inserimento e la rimozione deve essere garantita dal dispositivo di protezione dell'impianto.
Nei quadri omologati secondo la norma DIN VDE 0670-6 e 7 o DIN VDE 0671-200 (EN/IEC 62271-200), le piastre protettive isolanti possono essere utilizzate solo in accordo con il produttore del quadro.

1 Product

Part No. 763241 ISP 36 PVC A4...

GTIN 4013364081598, Customs tariff No. (EU): 39219090, Gross weight: 8.00 kg, PU: 1.00 pz.

Images

Additional information



Technical data

Tensione di riferimento (Ur ) fino a 36 kV
Materiale Hart-PVC

Product 763241 was added to Notepad.

Go to Notepad

Product 763241 was added to the cart.

Go to Web-Shop
