Accessori per la conduttura HVI light plus

I più diversi articoli per il fissaggio delle calate isolate resistenti alle alte tensioni nel percorso di scarica e del conduttore nonché i più svariati accessori.

Grazie all’accoppiamento variabile da Ø 20 mm a Ø 23 mm o da Ø 20 mm a Ø 21 mm, le staffe portafilo sono utilizzabili, tra l’altro, per le condutture HVI light, HVI light plus e HVI.

Staffa portafilo per tetti con scanalatura verticale arrotondata

1 Product

Part No. 202850 DLH RSF ZS 20 23 V2A

GTIN 4013364354135, Customs tariff No. (EU): 85389099, Gross weight: 205.40 g, PU: 25.00 pz.

Images

Additional information

Staffa portafilo per tetti metallici per conduttura HVI
Staffa portafilo per tetti metallici
con scanalatura verticale arrotondata e
cavallotto a due viti per la posa della conduttura HVI
Materiale staffa portafilo per tetti: INOX
Materiale staffa portafilo: INOX
Campo di serraggio: Ø20-25 mm
Staffa portafilo serraggio Td: 20-23 mm
Riferimento norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DLH RSF ZS 20 23 V2A
Art.: 202850
o similare.

Certificates



Technical data

Materiale staffa portafilo per tetti INOX
Materiale staffa portafilo INOX
Campo di serraggio Ø20-25 mm
Staffa portafilo serraggio Td 20-23 mm
Riferimento norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 202850 was added to Notepad.

Go to Notepad

Product 202850 was added to the cart.

Go to Web-Shop

Nastro per fascetta

1 Product

Part No. 540901 SPB 25X0.3 L100M V2A

GTIN 4013364076525, Customs tariff No. (EU): 73269098, Gross weight: 6.30 kg, PU: 1.00 pz.

Images

Additional information

Nastro per fascetta
Nastro per fascetta da tagliare p.es. con cesoia
Materiale: INOX
Dimensioni nastro: 25 x 0,3 mm
Lunghezza: 100 m

Fabbricato: DEHN
Tipo: SPB 25X0.3 L100M V2A
Art.: 540901
o similare.

Certificates



Technical data

Materiale INOX
Dimensioni nastro (la x sp) 25 x 0,3 mm
Lunghezza 100 m

Product 540901 was added to Notepad.

Go to Notepad

Product 540901 was added to the cart.

Go to Web-Shop

Set di fissaggio per tubi portanti D40 / 50

2 Products

Part No. 819297 BFS SR D50 4AE HVI KST

GTIN 4013364492691, Customs tariff No. (EU): 85389099, Gross weight: 68.00 g, PU: 1.00 pz.

Images

Additional information

Set di fissaggio per conduttura HVI long in materiale plastico
Set di fissaggio per il montaggio della
conduttura HVI long su tubo portante D 40 mm,
costituito da due semigusci
e una fascetta serracavo per max
quattro condutture HVI long
Materiale: Materiale plastico
Diametro Ø: 50 mm
Staffa portafilo: Quadruplo

Fabbricato: DEHN
Tipo: BFS SR D50 4AE HVI KST
Art.: 819297
o similare.

Certificates



Technical data

Materiale Materiale plastico
Diametro Ø 50 mm
Staffa portafilo Quadruplo

Product 819297 was added to Notepad.

Go to Notepad

Product 819297 was added to the cart.

Go to Web-Shop

Part No. 819296 BFS SR D40 4AE HVI LI PL KST

GTIN 4013364492684, Customs tariff No. (EU): 85389099, Gross weight: 72.00 g, PU: 1.00 pz.

Images

Additional information

Set di fissaggio per conduttura HVI light plus in materiale plastico
Set di fissaggio per il montaggio della
conduttura HVI light plus su tubo portante D 40 mm,
costituito da due semigusci
e una fascetta serracavo per max
quattro condutture HVI light plus
Materiale: Materiale plastico
Diametro Ø: 40 mm
Staffa portafilo: Quadruplo

Fabbricato: DEHN
Tipo: BFS SR D40 4AE HVI LI PL KST
Art.: 819296
o similare.

Certificates



Technical data

Materiale Materiale plastico
Diametro Ø 40 mm
Staffa portafilo Quadruplo

Product 819296 was added to Notepad.

Go to Notepad

Product 819296 was added to the cart.

Go to Web-Shop

Staffa portafilo per tetti

1 Product

Part No. 253229 DLH ZS 20 23 V2A 4.7KG BES180 GP300 K

GTIN 4013364159846, Customs tariff No. (EU): 85389099, Gross weight: 4.89 kg, PU: 1.00 pz.

Images

Additional information

Staffa portafilo per tetti per la posa della conduttura HVI in acciaio inox
Staffa portafilo per tetti con cavallotto a due viti per la
posa della conduttura HVI su tetto piano.
Versione con blocco di calcestruzzo e piastra di base
Peso complessivo: ca. 4,7 kg
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 20-23 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DLH ZS 20 23 V2A 4.7KG BES180 GP300 K
Art.: 253229
o similare.

Certificates



Technical data

Materiale staffa portafilo INOX
Staffa portafilo serraggio Td 20-23 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 253229 was added to Notepad.

Go to Notepad

Product 253229 was added to the cart.

Go to Web-Shop

Staffa portafilo per il fissaggio del nastro tenditore

1 Product

Part No. 275319 LH ZS 20 23 SBH 25X0.3 V2A

GTIN 4013364229952, Customs tariff No. (EU): 85389099, Gross weight: 131.50 g, PU: 10.00 pz.

Images

Additional information

Staffa portafilo per il fissaggio del nastro tenditore
Staffa portafilo per il fissaggio della
conduttura HVI power su tubi ad es.
con nastro tenditore (Art. 106 323)
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 20-23 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: LH ZS 20 23 SBH 25X0.3 V2A
Art.: 275319
o similare.

Certificates



Technical data

Materiale staffa portafilo INOX
Staffa portafilo serraggio Td 20-23 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 275319 was added to Notepad.

Go to Notepad

Product 275319 was added to the cart.

Go to Web-Shop

Distanziatore per conduttura HVI light / HVI light plus

2 Products

Part No. 106812 DH ZS 20 D16 1000 GFK PA

GTIN 4013364104907, Customs tariff No. (EU): 85389099, Gross weight: 435.10 g, PU: 1.00 pz.

Images

Additional information

Distanziatore per conduttura HVI light PRFV
Distanziatore per conduttura HVI light per la zona
della connessione terminale o per la zona di adattamento
della conduttura HVI light
ad es. per il montaggio nello zoccolo di cemento con sistema a cuneo
Distanziatore (distanza di isolamento) in plastica
rinforzata con fibra di vetro (PRFV) Ø 16 mm,
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV
I distanziatori sono dimensionati conformi
all'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Materiale staffa portafilo / adattatore: poliamide
Lunghezza: 1000 mm
Lunghezza d'isolamento: 975 mm
Campo di serraggio Td della staffa portafilo: 20-21 mm
Filetto: M8
Max. velocità delle raffiche di vento (1x zoccolo da 17 Kg, spazio distanziatore 1000 mm): 98 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DH ZS 20 D16 1000 GFK PA
Art.: 106812
o similare.



Technical data

Materiale distanziatore PRFV
Materiale staffa portafilo / adattatore poliamide
Lunghezza (l1) 1000 mm
Campo di serraggio Td della staffa portafilo 20-21 mm
Filetto M8
Max. velocità delle raffiche di vento (1x zoccolo da 17 Kg, spazio distanziatore 1000 mm) 98 km/h
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 106812 was added to Notepad.

Go to Notepad

Product 106812 was added to the cart.

Go to Web-Shop

Part No. 106852 DH ZS 20 D16 500 GFK PA

GTIN 4013364119307, Customs tariff No. (EU): 85389099, Gross weight: 229.00 g, PU: 1.00 pz.

Images

Additional information

Distanziatore per conduttura HVI light PRFV
Distanziatore per conduttura HVI light per la zona
della connessione terminale o per la zona di adattamento
della conduttura HVI light
ad es. per il montaggio nello zoccolo di cemento con sistema a cuneo
Distanziatore (distanza di isolamento) in plastica
rinforzata con fibra di vetro (PRFV) Ø 16 mm,
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV
I distanziatori sono dimensionati conformi
all'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Materiale staffa portafilo / adattatore: poliamide
Lunghezza: 500 mm
Lunghezza d'isolamento: 475 mm
Campo di serraggio Td della staffa portafilo: 20-21 mm
Filetto: M8
Max. velocità delle raffiche di vento (1x zoccolo da 17 Kg, spazio distanziatore 1000 mm): 151 km/h
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DH ZS 20 D16 500 GFK PA
Art.: 106852
o similare.



Technical data

Materiale distanziatore PRFV
Materiale staffa portafilo / adattatore poliamide
Lunghezza (l1) 500 mm
Campo di serraggio Td della staffa portafilo 20-21 mm
Filetto M8
Max. velocità delle raffiche di vento (1x zoccolo da 17 Kg, spazio distanziatore 1000 mm) 151 km/h
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 106852 was added to Notepad.

Go to Notepad

Product 106852 was added to the cart.

Go to Web-Shop

Staffa portafilo per conduttura HVI / conduttura HVI light plus

1 Product

Part No. 275220 LH ZS 20 H19 IGM8 GR PA

GTIN 4013364103450, Customs tariff No. (EU): 39269097, Gross weight: 20.00 g, PU: 25.00 pz.

Predecessor

Images

Additional information

Staffa portafilo per conduttura HVI
Staffa portafilo per conduttura HVI
per il fissaggio a parete ed in prossimità del terminale
Materiale staffa portafilo: PA
Staffa portafilo serraggio Td: 20-21 mm
Filetto interno: M8
Foro di fissaggio: 6,5 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: LH ZS 20 H19 IGM8 GR PA
Art.: 275220
o similare.



Technical data

Materiale staffa portafilo PA
Staffa portafilo serraggio Td 20-21 mm
Filetto interno M8
Foro di fissaggio 6,5 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 275220 was added to Notepad.

Go to Notepad

Product 275220 was added to the cart.

Go to Web-Shop

Cartello indicatore

1 Product

Part No. 480599 HWS 70X30 APA DE EN K

GTIN 4013364105614, Customs tariff No. (EU): 39219090, Gross weight: 4.57 g, PU: 10.00 pz.

Images

Additional information

Cartello indicatore
Cartello indicatore "Attenzione! Equipotenzialità"
Distanza fori adatta per cavallotto a due viti
Id. n. 039167

Materiale: plastica
Dimensioni: 70 x 30 x 1 mm
Fissaggio: [2x] Ø6,5 mm

Fabbricato: DEHN
Tipo: HWS 70X30 APA DE EN K
Art.: 480599
o similare.



Technical data

Materiale plastica
Dimensioni (lu x la x sp) 70 x 30 x 1 mm
Fissaggio [2x] Ø6,5 mm
Distanza fori 38 mm

Product 480599 was added to Notepad.

Go to Notepad

Product 480599 was added to the cart.

Go to Web-Shop

Cartello indicatore

1 Product

Part No. 480598 HWS 300X210 AGBS HVI DE EN K

GTIN 4013364105607, Customs tariff No. (EU): 39219090, Gross weight: 90.84 g, PU: 1.00 pz.

Images

Additional information

Cartello indicatore
Cartello indicatore "Attenzione! Protezione da fulmini isolata con
sistema DEHNconductor conduttura HVI!"
Materiale: plastica
Dimensioni: 300 x 210 x 1 mm
Fissaggio: [4x] Ø6,5 mm
Distanza fori: 270 / 180 mm

Fabbricato: DEHN
Tipo: HWS 300X210 AGBS HVI DE EN K
Art.: 480598
o similare.



Technical data

Materiale plastica
Dimensioni (lu x la x sp) 300 x 210 x 1 mm
Fissaggio [4x] Ø6,5 mm
Distanza fori 270 / 180 mm

Product 480598 was added to Notepad.

Go to Notepad

Product 480598 was added to the cart.

Go to Web-Shop

Staffa portafilo per tetti

1 Product

Part No. 253239 DLH ZS 20 23 V2A 8.5KG KT D240 ULP

GTIN 4013364159853, Customs tariff No. (EU): 85389099, Gross weight: 8.70 kg, PU: 1.00 pz.

Images

Additional information

Staffa portafilo per tetti per la posa della conduttura HVI in acciaio inox
Staffa portafilo per tetti con cavallotto a due viti per la
posa della conduttura HVI su tetto piano.
Versione con blocco di calcestruzzo e piastra di base
Peso complessivo: ca. 8,6 kg
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 20-23 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DLH ZS 20 23 V2A 8.5KG KT D240 ULP
Art.: 253239
o similare.

Certificates



Technical data

Materiale staffa portafilo INOX
Staffa portafilo serraggio Td 20-23 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 253239 was added to Notepad.

Go to Notepad

Product 253239 was added to the cart.

Go to Web-Shop

Staffa portafilo

1 Product

Part No. 275259 LH ZS 20 23 KS H10 V2A

GTIN 4013364155633, Customs tariff No. (EU): 85389099, Gross weight: 52.00 g, PU: 25.00 pz.

Images

Additional information

Staffa portafilo con zoccolo in plastica INOX
Staffa portafilo con zoccolo in plastica per montaggio
su parete con morsetto a cavallotto a due viti
(non nella zone del terminale)
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 20-23 mm
Filetto: M8
Riferimento norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: LH ZS 20 23 KS H10 V2A
Art.: 275259
o similare.

Certificates



Technical data

Materiale staffa portafilo INOX
Staffa portafilo serraggio Td 20-23 mm
Filetto M8
Riferimento norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 275259 was added to Notepad.

Go to Notepad

Product 275259 was added to the cart.

Go to Web-Shop

Staffa portafilo per tetti piani

1 Product

Part No. 253015 DLH FB 8 LO 100X100X70

GTIN 4013364022201, Customs tariff No. (EU): 68109100, Gross weight: 1.05 kg, PU: 10.00 pz.

Images

Additional information

Staffa portafilo per tetti piani con fissaggio unico del conduttore tipo FB
Staffa portafilo per tetti piani con fissaggio unico del conduttore tipo FB
Staffa portafilo per tetti per il fissaggio di conduttori tondi e piatti (con adattatore) su tetti piani.
Staffa portafilo con piastra base in materiale plastico resistente alle intemperie, stabilizzato ai raggi UV e senza alogeni
Zoccolo in cemento e base, riciclabili separatamente
Posa del conduttore: libera
Materiale staffa portafilo: materiale plastico
Campo di serraggio Td della staffa portafilo: 8 mm
Blocchetto: cemento (C35/45)
Peso: 1 kg

Fabbricato: DEHN
Tipo: DLH FB 8 LO 100X100X70
Art.: 253015
o similare.



Technical data

Posa del conduttore libera
Materiale staffa portafilo materiale plastico
Campo di serraggio Td della staffa portafilo 8 mm
Blocchetto cemento (C35/45)
Peso 1 kg

Product 253015 was added to Notepad.

Go to Notepad

Product 253015 was added to the cart.

Go to Web-Shop

Nastro tenditore

1 Product

Part No. 106323 BRS SPB25 50.300 V2A

GTIN 4013364097315, Customs tariff No. (EU): 85389099, Gross weight: 121.50 g, PU: 10.00 pz.

Images

Additional information

Nastro tenditore INOX
Nastro tenditore per il fissaggio (tesatura) delle staffe portafilo (ad es. Art. 275 319)
Materiale testa / nastro: INOX
Campo di serraggio Ø: 50-300 mm
Dimensioni nastro: 1100 x 25 x 0,3 mm
Materiale vite: INOX

Fabbricato: DEHN
Tipo: BRS SPB25 50.300 V2A
Art.: 106323
o similare.

Certificates



Technical data

Materiale testa / nastro INOX
Campo di serraggio Ø 50-300 mm
Dimensioni nastro 1100 x 25 x 0,3 mm
Materiale vite INOX

Product 106323 was added to Notepad.

Go to Notepad

Product 106323 was added to the cart.

Go to Web-Shop

Adattatore per la posa della conduttura HVI light / conduttura HVI / conduttura HVI light plus su tetto piano.

1 Product

Part No. 253026 RLA 20 FB K SW

GTIN 4013364100169, Customs tariff No. (EU): 39269097, Gross weight: 9.50 g, PU: 50.00 pz.

Images

Additional information

Adattatore per la posa della conduttura HVI su tetto piano
Adattatore per la posa della conduttura HVI su tetto piano o
anche per la conduttura HVI light da innestare sulla
staffa portafilo per tetti tipo FB (n. art. 253 015) e
KF (n. art. 253 030)
Colore: nero ●
Staffa portafilo serraggio tondo: 20-21 mm

Fabbricato: DEHN
Tipo: RLA 20 FB K SW
Art.: 253026
o similare.



Technical data

Materiale materiale plastico
Colore nero ●
Staffa portafilo serraggio tondo 20-21 mm

Product 253026 was added to Notepad.

Go to Notepad

Product 253026 was added to the cart.

Go to Web-Shop

Adattatore per la posa della conduttura HVI su tetti piani

1 Product

Part No. 253027 RLA 23 FB K SW

GTIN 4013364110427, Customs tariff No. (EU): 39269097, Gross weight: 9.30 g, PU: 50.00 pz.

Images

Additional information

Adattatore per la posa della conduttura HVI su tetto piano
Adattatore per la posa della conduttura HVI su tetto piano
da innestare sulla staffa portafilo per tetti
tipo FB (n. art. 253 015) e KF (n. art. 253 030).
Materiale: materiale plastico
Colore: nero ●
Staffa portafilo serraggio Td: 23 mm

Fabbricato: DEHN
Tipo: RLA 23 FB K SW
Art.: 253027
o similare.



Technical data

Materiale materiale plastico
Colore nero ●
Staffa portafilo serraggio Td 23 mm

Product 253027 was added to Notepad.

Go to Notepad

Product 253027 was added to the cart.

Go to Web-Shop

Staffa portafilo per tetti

1 Product

Part No. 202829 DLH ZS 20 23 H55 L205 V2A

GTIN 4013364159822, Customs tariff No. (EU): 85389099, Gross weight: 119.00 g, PU: 1.00 pz.

Predecessor

Images

Additional information

Staffa portafilo per tetti INOX
Staffa portafilo per tetti, con punti di piegatura predisposti
per fare l'angolatura e incuneare nelle tegole e
per avvitare ai listelli del tetto, per la posa della
conduttura HVI power su coperture di tetti spioventi
Materiale staffa portafilo per tetti: INOX
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 20-23 mm
Lunghezza montante: 205 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DLH ZS 20 23 H55 L205 V2A
Art.: 202829
o similare.

Certificates



Technical data

Materiale staffa portafilo per tetti INOX
Materiale staffa portafilo INOX
Staffa portafilo serraggio Td 20-23 mm
Lunghezza montante 205 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 202829 was added to Notepad.

Go to Notepad

Product 202829 was added to the cart.

Go to Web-Shop

Staffa portafilo

1 Product

Part No. 275252 LH ZS 20 23 B5.5X10 V2A

GTIN 4013364155626, Customs tariff No. (EU): 85389099, Gross weight: 49.00 g, PU: 25.00 pz.

Predecessor

Images

Additional information

Staffa portafilo con asola INOX
Staffa portafilo con asola per montaggio a parete
con morsetto a cavallotto a due viti (non nella zona del terminale)
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 20-23 mm
Foro di fissaggio: 5,5 x 10 mm
Riferimento norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: LH ZS 20 23 B5.5X10 V2A
Art.: 275252
o similare.

Certificates



Technical data

Materiale staffa portafilo INOX
Staffa portafilo serraggio Td 20-23 mm
Foro di fissaggio 5,5 x 10 mm
Riferimento norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 275252 was added to Notepad.

Go to Notepad

Product 275252 was added to the cart.

Go to Web-Shop

Staffa portafilo per conduttura HVI / conduttura HVI light plus

1 Product

Part No. 275229 LH ZS 20 H10 B6.5X16 V2A

GTIN 4013364102040, Customs tariff No. (EU): 85389099, Gross weight: 61.30 g, PU: 50.00 pz.

Images

Additional information

Staffa portafilo per conduttura CUI Altezza 10 mm
Staffa portafilo per la posa della
conduttura CUI su pareti e facciate
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 20-21 mm
Foro di fissaggio: 6,5 x 16 mm
Vite: M6 x 14 mm

Fabbricato: DEHN
Tipo: LH ZS 20 H10 B6.5X16 V2A
Art.: 275229
o similare.



Technical data

Materiale staffa portafilo INOX
Staffa portafilo serraggio Td 20-21 mm
Foro di fissaggio 6,5 x 16 mm
Vite dm M6 x 14 mm

Product 275229 was added to Notepad.

Go to Notepad

Product 275229 was added to the cart.

Go to Web-Shop

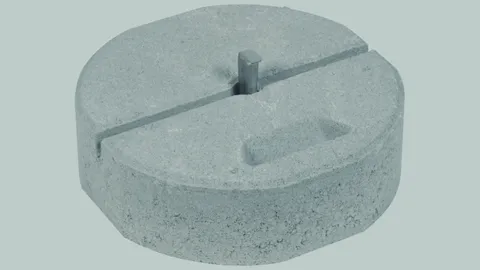

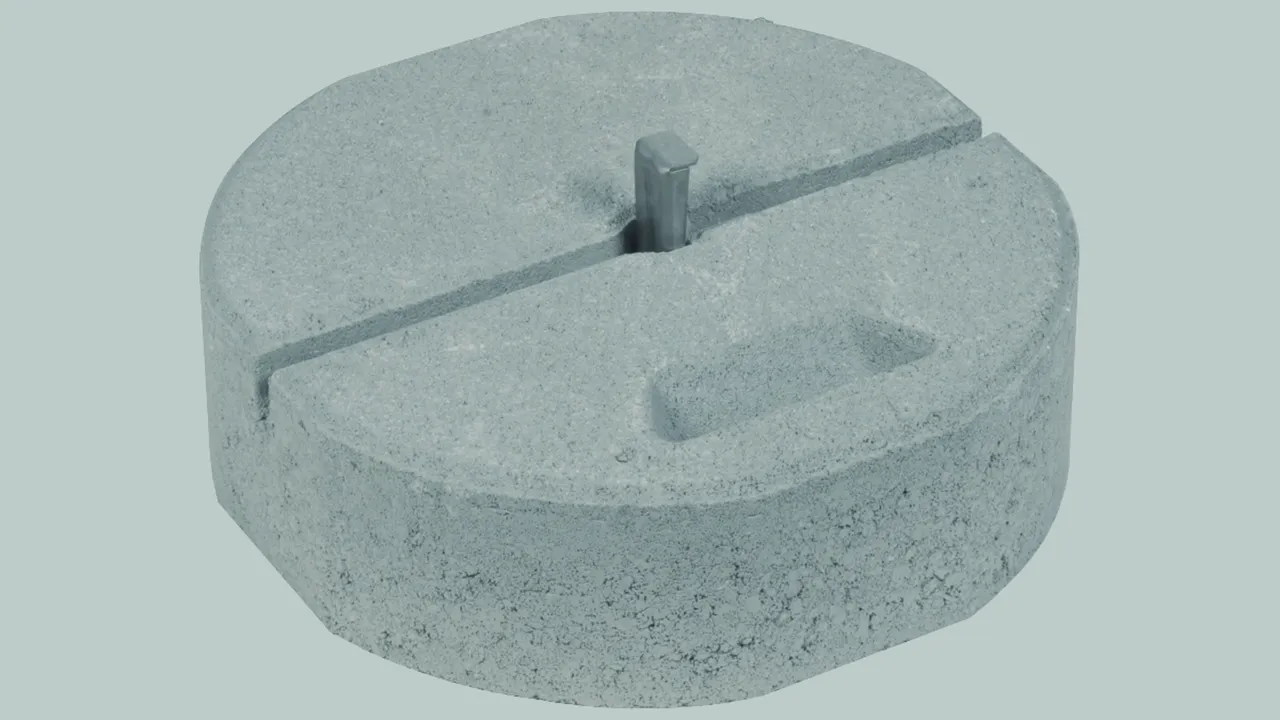

Zoccolo in cemento

1 Product

Part No. 102075 BES 8.5KG KT10 16 D240 SET

GTIN 4013364094215, Customs tariff No. (EU): 68109100, Gross weight: 8.46 kg, PU: 120.00 pz.

Images

Additional information

Zoccolo in cemento con cuneo
Zoccolo in cemento con cuneo, per punte di captazione Ø10 mm, lunghezza 1000 mm oppure distanziatore DEHNiso Ø16 mm, lunghezza fino a 675 mm (distanza 0,8 m) o staffa portafilo (Art. 253 279)
Peso totale: 8,5 kg
Diametro Ø: 240 mm
Materiale: cemento (C45/55)
Materiale cuneo / adattatore: INOX

Fabbricato: DEHN
Tipo: BES 8.5KG KT10 16 D240 SET
Art.: 102075
o similare.

Certificates



Technical data

Peso totale 8,5 kg
Diametro Ø 240 mm
Materiale cemento (C45/55)
Materiale cuneo / adattatore INOX

Product 102075 was added to Notepad.

Go to Notepad

Product 102075 was added to the cart.

Go to Web-Shop

Piastra base

1 Product

Part No. 253300 GP B10 H60 D300 KS GR

GTIN 4013364129771, Customs tariff No. (EU): 85389099, Gross weight: 196.67 g, PU: 24.00 pz.

Images

Additional information

Piastra base
Piastra base per l'innesto (fissaggio) del distanziatore (Art. 253 315, 253 325), nonchè per la staffa portafilo (Art. 253 289), e per la protezione della copertura del tetto sotto la pietra in cemento (Art. 253 301)
Diametro Ø: 300 mm
Diametro Ø boccola d'innesto: 10 mm
Altezza: 60 mm
Materiale: materiale plastico

Fabbricato: DEHN
Tipo: GP B10 H60 D300 KS GR
Art.: 253300
o similare.



Technical data

Diametro Ø 300 mm
Diametro Ø boccola d'innesto 10 mm
Altezza 60 mm
Materiale materiale plastico
Colore grigio ●

Product 253300 was added to Notepad.

Go to Notepad

Product 253300 was added to the cart.

Go to Web-Shop

Staffa portafilo

1 Product

Part No. 253279 LH ZS 20 23 KT D16 L85 V2A

GTIN 4013364159877, Customs tariff No. (EU): 85389099, Gross weight: 182.00 g, PU: 1.00 pz.

Images

Additional information

Staffa portafilo per la posa della conduttura HVI in acciaio inox
Staffa portafilo con cavallotto a due viti per la
posa della conduttura HVI su tetto piano.
Materiale: INOX
Staffa portafilo serraggio Td: 20-23 mm
Altezza staffa portafilo: 125 mm
Perno: Ø16 mm (cuneo)

Fabbricato: DEHN
Tipo: LH ZS 20 23 KT D16 L85 V2A
Art.: 253279
o similare.

Certificates



Technical data

Materiale INOX
Staffa portafilo serraggio Td 20-23 mm
Altezza staffa portafilo 125 mm
Perno Ø16 mm (cuneo)

Product 253279 was added to Notepad.

Go to Notepad

Product 253279 was added to the cart.

Go to Web-Shop

Morsetto separato per fascetta

1 Product

Part No. 106324 SPK 25X0.3 V2A

GTIN 4013364099074, Customs tariff No. (EU): 85389099, Gross weight: 51.70 g, PU: 20.00 pz.

Images

Additional information

Morsetto separato per fascetta INOX
Morsetto separato per fascetta in combinazione con nastro per fascetta (Art. 540 901) con diametri di tubi più grandi
Materiale morsetto: INOX
Nastro: 25 x 0,3 mm
Vite: M8 x 20 mm
Materiale vite: INOX

Fabbricato: DEHN
Tipo: SPK 25X0.3 V2A
Art.: 106324
o similare.

Certificates



Technical data

Materiale morsetto INOX
Nastro (la x sp) 25 x 0,3 mm
Vite di M8 x 20 mm
Materiale vite INOX

Product 106324 was added to Notepad.

Go to Notepad

Product 106324 was added to the cart.

Go to Web-Shop

Fascetta con staffa portafilo

1 Product

Part No. 275320 LH ZS 20 23 SB50.300 V2A

GTIN 4013364099876, Customs tariff No. (EU): 85389099, Gross weight: 250.00 g, PU: 1.00 pz.

Images

Additional information

Fascetta con staffa portafilo metallica
Fascetta con staffa portafilo metallica
Materiale staffa portafilo: INOX
Campo di serraggio Td della staffa portafilo: 20-23 mm
Campo di serraggio Ø tubo: 50-300 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: LH ZS 20 23 SB50.300 V2A
Art.: 275320
o similare.

Certificates



Technical data

Materiale staffa portafilo INOX
Campo di serraggio Td della staffa portafilo 20-23 mm
Campo di serraggio Ø tubo 50-300 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 275320 was added to Notepad.

Go to Notepad

Product 275320 was added to the cart.

Go to Web-Shop

Staffa portafilo per tetti con scanalatura a serraggio (ad es. RIB-ROOF Speed 500 Fa. Zambelli)

1 Product

Part No. 202851 DLH KF ZS 20 23 V2A

GTIN 4013364354142, Customs tariff No. (EU): 85389099, Gross weight: 212.40 g, PU: 25.00 pz.

Images

Additional information

Staffa portafilo per tetti metallici per conduttura HVI
Staffa portafilo per tetti metallici con scanalatura a serraggio e
cavallotto a due viti per la posa della conduttura HVI
Materiale staffa portafilo per tetti: INOX
Materiale staffa portafilo: INOX
Campo di serraggio: circa 18 / 22 mm
Staffa portafilo serraggio Td: 20-23 mm
Riferimento norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DLH KF ZS 20 23 V2A
Art.: 202851
o similare.

Certificates



Technical data

Materiale staffa portafilo per tetti INOX
Materiale staffa portafilo INOX
Campo di serraggio circa 18 / 22 mm
Staffa portafilo serraggio Td 20-23 mm
Riferimento norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 202851 was added to Notepad.

Go to Notepad

Product 202851 was added to the cart.

Go to Web-Shop

Staffa portafilo con linguetta di connessione

1 Product

Part No. 202853 DLH AL ZS 20 23 V2A

GTIN 4013364354166, Customs tariff No. (EU): 85389099, Gross weight: 113.00 g, PU: 25.00 pz.

Images

Additional information

Staffa portafilo per tetti metallici per la posa della conduttura HVI
Staffa portafilo per tetti metallici con linguetta di connessione a forma di Z e
cavallotto a due viti per la posa della conduttura HVI
Materiale staffa portafilo per tetti: INOX
Materiale staffa portafilo: INOX
Fissaggio: [4x] Ø5,2 / [2x] Ø6,5 mm
Staffa portafilo serraggio Td: 20-23 mm
Riferimento norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DLH AL ZS 20 23 V2A
Art.: 202853
o similare.

Certificates



Technical data

Materiale staffa portafilo per tetti INOX
Materiale staffa portafilo INOX
Fissaggio [4x] Ø5,2 / [2x] Ø6,5 mm
Staffa portafilo serraggio Td 20-23 mm
Riferimento norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 202853 was added to Notepad.

Go to Notepad

Product 202853 was added to the cart.

Go to Web-Shop

Tubo termorestringente grigio

1 Product

Part No. 819997 WSS L120 GR

GTIN 4013364504394, Customs tariff No. (EU): 39173200, Gross weight: 93.00 g, PU: 10.00 pz.

Images

Additional information

Tubo termorestringente in grigio
D 32 mm L 120 mm.
Per l’adattamento estetico
alla conduttura HVI.
Utilizzabile solo in combinazione con il
tubo termorestringente
nero.
Lunghezza: 120 mm
Diametro interno: 32 mm
Colore: grigio

Fabbricato: DEHN
Tipo: WSS L120 GR
Art.: 819997
o similare.



Technical data

Lunghezza (l) 120 mm
Diametro interno (d) 32 mm
Colore grigio

Product 819997 was added to Notepad.

Go to Notepad

Product 819997 was added to the cart.

Go to Web-Shop

Zoccolo in cemento

1 Product

Part No. 102010 BES 17KG KT16 D337 SET

GTIN 4013364057814, Customs tariff No. (EU): 68109100, Gross weight: 17.62 kg, PU: 54.00 pz.

Images

Additional information

Zoccolo in cemento con cuneo
Zoccolo in cemento con cuneo, sovrapponibile, per il fissaggio di tripodi, per aste di captazione Ø16 mm,
bombate oppure con diametro ridotto, distanziatori DEHNiso Ø16 mm o staffa portafilo (Art. 253 279)
Peso: 17 kg
Serraggio: cuneo Ø16 mm
Diametro Ø: 337 mm
Materiale: cemento (C45/55)
Materiale cuneo / adattatore: INOX

Fabbricato: DEHN
Tipo: BES 17KG KT16 D337 SET
Art.: 102010
o similare.

Certificates



Technical data

Peso 17 kg
Serraggio cuneo Ø16 mm
Diametro Ø 337 mm
Materiale cemento (C45/55)
Materiale cuneo / adattatore INOX

Product 102010 was added to Notepad.

Go to Notepad

Product 102010 was added to the cart.

Go to Web-Shop

Distanziatore per conduttura HVI / conduttura HVI light plus

1 Product

Part No. 106815 DH ZS 20 D16 1270 GFK PA

GTIN 4013364381506, Customs tariff No. (EU): 85389099, Gross weight: 537.70 g, PU: 1.00 pz.

Images

Additional information

Distanziatore per conduttura HVI PRFV
Distanziatore per conduttura HVI per la zona
della connessione terminale variabile
Per il montaggio in due zoccoli di cemento con sistema a cuneo
Distanziatore (distanza di isolamento) in plastica
rinforzata con fibra di vetro (PRFV) Ø 16 mm,
Fattore di materiale km = 0,7
Colore grigio chiaro, stabilizzato ai raggi UV
I distanziatori sono dimensionati conformi
all'Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
Materiale staffa portafilo / adattatore: PA
Lunghezza: 1270 mm
Staffa portafilo serraggio Td: 20-21 mm
Filetto: M8

Fabbricato: DEHN
Tipo: DH ZS 20 D16 1270 GFK PA
Art.: 106815
o similare.



Technical data

Materiale distanziatore PRFV
Materiale staffa portafilo / adattatore PA
Numero zoccoli 2 pezzi da 17 kg
Lunghezza 1270 mm
Lunghezza isolamento 1245 mm
Staffa portafilo serraggio Td 20-21 mm
Filetto M8

Product 106815 was added to Notepad.

Go to Notepad

Product 106815 was added to the cart.

Go to Web-Shop

Staffa portafilo

2 Products

Part No. 275250 LH ZS 20 23 GM8 V2A

GTIN 4013364155602, Customs tariff No. (EU): 85389099, Gross weight: 49.00 g, PU: 25.00 pz.

Predecessor

Images

Additional information

Staffa portafilo con filetto INOX
Staffa portafilo con filetto per montaggio a parete con morsetto
a cavallotto a due viti (non nella zona del terminale)
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 20-23 mm
Filetto: M8
Riferimento norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: LH ZS 20 23 GM8 V2A
Art.: 275250
o similare.

Certificates



Technical data

Materiale staffa portafilo INOX
Staffa portafilo serraggio Td 20-23 mm
Filetto M8
Riferimento norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 275250 was added to Notepad.

Go to Notepad

Product 275250 was added to the cart.

Go to Web-Shop

Part No. 275251 LH ZS 20 23 GM6 V2A

GTIN 4013364155619, Customs tariff No. (EU): 85389099, Gross weight: 49.00 g, PU: 25.00 pz.

Predecessor

Images

Additional information

Staffa portafilo con filetto INOX
Staffa portafilo con filetto per montaggio a parete con morsetto
a cavallotto a due viti (non nella zona del terminale)
Materiale staffa portafilo: INOX
Staffa portafilo serraggio Td: 20-23 mm
Filetto: M6
Riferimento norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: LH ZS 20 23 GM6 V2A
Art.: 275251
o similare.

Certificates



Technical data

Materiale staffa portafilo INOX
Staffa portafilo serraggio Td 20-23 mm
Filetto M6
Riferimento norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 275251 was added to Notepad.

Go to Notepad

Product 275251 was added to the cart.

Go to Web-Shop

Distanziatore con elemento di equipotenzialità per conduttura HVI light plus

1 Product

Part No. 105466 DH PAE 18 D16 1000 AL V2A

GTIN 4013364484900, Customs tariff No. (EU): 85389099, Gross weight: 670.00 g, PU: 1.00 pz.

Images

Additional information

Distanziatore con elemento PA Lunghezza 1000 mm
Distanziatore per la creazione della zona
terminale variabile della conduttura HVI light plus
Con morsetto MV per il collegamento
Td 16 mm / Td 8-10 mm.
Lo zoccolo in cemento (art. n. 102 010, peso 17 Kg) e
la piastra di base (art. n. 102 050) sono da ordinare
separatamente.
Materiale del distanziatore: Al
Lunghezza del distanziatore: 1000 mm
Staffa portafilo serraggio Td: 18 mm
Materiale della staffa portafilo: INOX
Campo di fissaggio Td del morsetto MV: 8-10 / 16 mm
Materiale del morsetto: Al
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DH PAE 18 D16 1000 AL V2A
Art.: 105466
o similare.

Certificates



Technical data

Materiale del distanziatore Al
Lunghezza del distanziatore 1000 mm
Staffa portafilo serraggio Td 18 mm
Materiale della staffa portafilo INOX
Campo di fissaggio Td del morsetto MV 8-10 / 16 mm
Materiale del morsetto Al
Riferimento normativo Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105466 was added to Notepad.

Go to Notepad

Product 105466 was added to the cart.

Go to Web-Shop

Base di supporto

1 Product

Part No. 102060 ULP KS D280 SW

GTIN 4013364094987, Customs tariff No. (EU): 39269097, Gross weight: 139.90 g, PU: 1.00 pz.

Images

Additional information

Base di supporto esecuzione grande
Base di supporto per la protezione della copertura del tetto sotto lo zoccolo in cemento.
Adatto per zoccolo in cemento (Art. 102 075, 102 003)
Diametro Ø esterno: 280 mm
Diametro Ø esterno: 270 mm
Materiale: EVA
Colore: nero ●

Fabbricato: DEHN
Tipo: ULP KS D280 SW
Art.: 102060
o similare.



Technical data

Diametro Ø esterno 280 mm
Diametro Ø esterno 270 mm
Materiale EVA
Colore nero ●

Product 102060 was added to Notepad.

Go to Notepad

Product 102060 was added to the cart.

Go to Web-Shop

Base di supporto

1 Product

Part No. 102050 ULP KS D370 SW

GTIN 4013364045996, Customs tariff No. (EU): 39269097, Gross weight: 217.00 g, PU: 1.00 pz.

Images

Additional information

Base di supporto esecuzione piccola
Base di supporto per la protezione della copertura del tetto sotto lo zoccolo in cemento.
Adatto per zoccolo in cemento (Art. 102 075, 102 003)
Diametro Ø esterno: 370 mm
Diametro Ø esterno: 360 mm
Materiale: EVA
Colore: nero ●

Fabbricato: DEHN
Tipo: ULP KS D370 SW
Art.: 102050
o similare.



Technical data

Diametro Ø esterno 370 mm
Diametro Ø esterno 360 mm
Materiale EVA
Colore nero ●

Product 102050 was added to Notepad.

Go to Notepad

Product 102050 was added to the cart.

Go to Web-Shop

Fascetta serracavo

2 Products

Part No. 819999 KB UVB 546X13 SW

GTIN 4013364222779, Customs tariff No. (EU): 39209200, Gross weight: 16.00 g, PU: 50.00 pz.

Images

Additional information

Fascetta serracavo per la posa
della conduttura HVI.
Lunghezza: 546 mm
Larghezza: 13,2 mm
Materiale: Poliamide 6.6
Esecuzione: Resistente ai raggi UV

Fabbricato: DEHN
Tipo: KB UVB 546X13 SW
Art.: 819999
o similare.



Technical data

Lunghezza 546 mm
Materiale Poliamide 6.6
Esecuzione Resistente ai raggi UV

Product 819999 was added to Notepad.

Go to Notepad

Product 819999 was added to the cart.

Go to Web-Shop

Part No. 819998 KB UVB 460X7.6 SW

GTIN 4013364494251, Customs tariff No. (EU): 39209200, Gross weight: 6.90 g, PU: 100.00 pz.

Images

Additional information

Fascetta serracavo per la posa
della conduttura HVI light plus
Lunghezza: 460 mm
Larghezza: 7,6 mm
Materiale: Poliamide 6.6
Esecuzione: Resistente ai raggi UV

Fabbricato: DEHN
Tipo: KB UVB 460X7.6 SW
Art.: 819998
o similare.



Technical data

Lunghezza 460 mm
Materiale Poliamide 6.6
Esecuzione Resistente ai raggi UV

Product 819998 was added to Notepad.

Go to Notepad

Product 819998 was added to the cart.

Go to Web-Shop

Staffa portafilo

1 Product

Part No. 253289 LH ZS 20 23 DS10 L75 V2A

GTIN 4013364159860, Customs tariff No. (EU): 85389099, Gross weight: 94.00 g, PU: 1.00 pz.

Images

Additional information

Staffa portafilo con cavallotto a due viti per la
posa della conduttura HVI su tetto piano.
Materiale: INOX
Staffa portafilo serraggio Td: 20-23 mm
Altezza staffa portafilo: 87 mm
Perno: Ø10 mm (innesto)

Fabbricato: DEHN
Tipo: LH ZS 20 23 DS10 L75 V2A
Art.: 253289
o similare.

Certificates



Technical data

Materiale INOX
Staffa portafilo serraggio Td 20-23 mm
Altezza staffa portafilo 87 mm
Perno Ø10 mm (innesto)

Product 253289 was added to Notepad.

Go to Notepad

Product 253289 was added to the cart.

Go to Web-Shop

Staffa portafilo per tetti con scanalatura verticale

1 Product

Part No. 202852 DLH SF ZS 20 23 V2A

GTIN 4013364354159, Customs tariff No. (EU): 85389099, Gross weight: 157.80 g, PU: 25.00 pz.

Images

Additional information

Staffa portafilo per tetti metallici per conduttura HVI
Staffa portafilo per tetti metallici con scanalatura verticale e
cavallotto a due viti per la posa della conduttura HVI
Materiale staffa portafilo per tetti: INOX
Materiale staffa portafilo: INOX
Campo di serraggio: 0,7-8 mm
Staffa portafilo serraggio Td: 20-23 mm
Riferimento norma: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: DLH SF ZS 20 23 V2A
Art.: 202852
o similare.

Certificates



Technical data

Materiale staffa portafilo per tetti INOX
Materiale staffa portafilo INOX
Campo di serraggio 0,7-8 mm
Staffa portafilo serraggio Td 20-23 mm
Riferimento norma DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 202852 was added to Notepad.

Go to Notepad

Product 202852 was added to the cart.

Go to Web-Shop

Fascetta con staffa portafilo

1 Product

Part No. 275330 LH ZS 20 SB50.300 PA V2A

GTIN 4013364105065, Customs tariff No. (EU): 85389099, Gross weight: 218.30 g, PU: 1.00 pz.

Images

Additional information

Fascetta con staffa portafilo in poliamide
Fascetta con staffa portafilo in poliamide
Materiale staffa portafilo: poliamide
Campo di serraggio Td della staffa portafilo: 20-21 mm
Campo serraggio Ø tubo: 50-300 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: LH ZS 20 SB50.300 PA V2A
Art.: 275330
o similare.



Technical data

Materiale staffa portafilo poliamide
Campo di serraggio Td della staffa portafilo 20-21 mm
Campo serraggio Ø tubo 50-300 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 275330 was added to Notepad.

Go to Notepad

Product 275330 was added to the cart.

Go to Web-Shop

Zoccolo in cemento

1 Product

Part No. 253301 BES 4.6KG SB10 180X180X70

GTIN 4013364129788, Customs tariff No. (EU): 68109100, Gross weight: 4.60 kg, PU: 24.00 pz.

Images

Additional information

Zoccolo in cemento
Zoccolo in cemento per il fissaggio della piastra di base
Esecuzione: forma quadrata, aperta
Materiale: cemento (C35/45)
Dimensioni: 180 x 180 x 70 mm

Fabbricato: DEHN
Tipo: BES 4.6KG SB10 180X180X70
Art.: 253301
o similare.



Technical data

Materiale cemento (C35/45)
Dimensioni 180 x 180 x 70 mm

Product 253301 was added to Notepad.

Go to Notepad

Product 253301 was added to the cart.

Go to Web-Shop
back to top
