Box PV tipo 1

Scaricatore combinato precablato tipo 1 + tipo 2 per circuiti elettrici di generatori fotovoltaici
Il dispositivo combinato di sezionamento e cortocircuito con sezionamento elettrico sicuro (principio SCI brevettato)
Il circuito a "Y" collaudato, resistente ai guasti previene danni della protezione da sovratensioni in caso di guasti all'isolamento nel circuito del generatore
Provato secondo EN 50539-11
Utilizzabile in tutti i sistemi FV secondo IEC 60364-7-712
Indicazione di funzionamento / guasto tramite marcatura colorata verde-rossa nella finestrella di visualizzazione

PVB 1 1200

2 Products

Part No. 041161

GTIN , Customs tariff No. (EU): , Gross weight: , PU:

Images

Open PDF

Additional information

Technical data

Dati scaricatore
SPD secondo EN 50539-11	Tipo 1 + Tipo 2
Tensione max. FV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione [(DC+/DC-) -> PE] (U_P )	≤ 3,8 kV
Omologazioni	KEMA
Dati involucro
Grado di protezione	IP 65
Passante per cavi	2x MC4 collegamento a spina DC/+, 2x MC4 collegamento a spina DC/-, 1x vite M16 x 1,5
Spazio disponibile di montaggio	4 unità, DIN 43880
Dimensioni (la x lu x p)	125 x 200 x 110 mm

Dati scaricatore
SPD secondo EN 50539-11	Tipo 1 + Tipo 2
Tensione max. FV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Tensione max. FV [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione [(DC+/DC-) -> PE] (U_P )	≤ 3,8 kV
Livello di protezione [DC+ -> DC-] (U_P )	≤ 3,8 kV
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata da 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA
Dati involucro
Grado di protezione	IP 65
Esecuzione coperchio	coperchio trasparente
Colore custodia	grigio
Passante per cavi	2x MC4 collegamento a spina DC/+, 2x MC4 collegamento a spina DC/-, 1x vite M16 x 1,5
Spazio disponibile di montaggio	4 unità, DIN 43880
Materiale	termoplastica
Dimensioni (la x lu x p)	125 x 200 x 110 mm

Product 041161 was added to Notepad.

Go to Notepad

Product 041161 was added to the cart.

Go to Web-Shop

Part No. 041166

GTIN , Customs tariff No. (EU): , Gross weight: , PU:

Images

Open PDF

Additional information

Technical data

Dati scaricatore
SPD secondo EN 50539-11	tipo 1 + tipo 2
Tensione max. FV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione [(DC+/DC-) -> PE] (U_P )	≤ 3,8 kV
Omologazioni	KEMA
Dati involucro
Grado di protezione	IP 65
Passante per cavi	2x MC4 collegamento a spina DC/+, 2x MC4 collegamento a spina DC/-, 1x vite M16 x 1,5
Spazio disponibile di montaggio	4 unità, DIN 43880
Dimensioni (la x lu x p)	125 x 200 x 110 mm

Dati scaricatore
SPD secondo EN 50539-11	tipo 1 + tipo 2
Tensione max. FV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Tensione max. FV [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione [(DC+/DC-) -> PE] (U_P )	≤ 3,8 kV
Livello di protezione [DC+ -> DC-] (U_P )	≤ 3,8 kV
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (min.)	1,5 mm²rigido / flessibile
Sezione di collegamento (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata da 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA
Contatto FM/forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm² rigido / flessibile
Dati involucro
Grado di protezione	IP 65
Esecuzione coperchio	coperchio trasparente
Colore custodia	grigio
Passante per cavi	2x MC4 collegamento a spina DC/+, 2x MC4 collegamento a spina DC/-, 1x vite M16 x 1,5
Spazio disponibile di montaggio	4 unità, DIN 43880
Materiale	termoplastica
Dimensioni (la x lu x p)	125 x 200 x 110 mm

Product 041166 was added to Notepad.

Go to Notepad

Product 041166 was added to the cart.

Go to Web-Shop

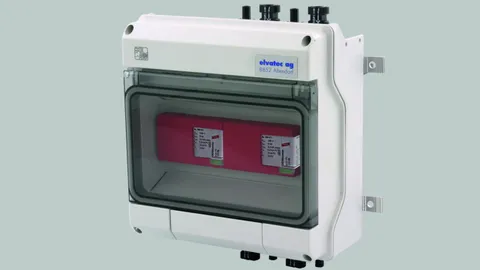

PVB 2 1200

2 Products

Part No. 041261

GTIN , Customs tariff No. (EU): , Gross weight: , PU:

Images

Open PDF

Additional information

Technical data

Dati scaricatore
SPD secondo EN 50539-11	Tipo 1 + Tipo 2
Tensione max. FV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione [(DC+/DC-) -> PE] (U_P )	≤ 3,8 kV
Omologazioni	KEMA
Dati involucro
Grado di protezione	IP 65
Passante per cavi	4x MC4 collegamento a spina DC/+, 4x MC4 collegamento a spina DC/-, 1x vite M16 x 1,5
Spazio disponibile di montaggio	8 unità, DIN 43880
Dimensioni (la x lu x p)	200 x 210 x 110 mm

Dati scaricatore
SPD secondo EN 50539-11	Tipo 1 + Tipo 2
Tensione max. FV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Tensione max. FV [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione [(DC+/DC-) -> PE] (U_P )	≤ 3,8 kV
Livello di protezione [DC+ -> DC-] (U_P )	≤ 3,8 kV
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastico, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA
Dati involucro
Grado di protezione	IP 65
Esecuzione coperchio	coperchio trasparente
Colore custodia	grigio
Passante per cavi	4x MC4 collegamento a spina DC/+, 4x MC4 collegamento a spina DC/-, 1x vite M16 x 1,5
Spazio disponibile di montaggio	8 unità, DIN 43880
Materiale	termoplastica
Dimensioni (la x lu x p)	200 x 210 x 110 mm

Product 041261 was added to Notepad.

Go to Notepad

Product 041261 was added to the cart.

Go to Web-Shop

Part No. 041266

GTIN , Customs tariff No. (EU): , Gross weight: , PU:

Images

Open PDF

Additional information

Technical data

Dati scaricatore
SPD secondo EN 50539-11	Tipo 1 + Tipo 2
Tensione max. FV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione [(DC+/DC-) -> PE] (U_P )	≤ 3,8 kV
Omologazioni	KEMA
Dati involucro
Grado di protezione	IP 65
Passante per cavi	4x MC4 collegamento a spina DC/+, 4x MC4 collegamento a spina DC/-, 1x vite M16 x 1,5
Spazio disponibile di montaggio	8 unità, DIN 43880
Dimensioni (la x lu x p)	200 x 210 x 110 mm

Dati scaricatore
SPD secondo EN 50539-11	Tipo 1 + Tipo 2
Tensione max. FV [DC+ -> DC-] (U_CPV )	≤ 1200 V
Tensione max. FV [DC+/DC- -> PE] (U_CPV )	≤ 1200 V
Tenuta al corto circuito (I_SCPV )	10 kA
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva di scarica complessiva (8/20 µs) [DC+/DC- -> PE] (I_total )	40 kA
Corrente impulsiva di scarica complessiva (10/350 µs) [DC+/DC- -> PE] (I_total )	12,5 kA
Corrente impulsiva di fulmine (10/350 µs) [DC+ -> PE/DC- -> PE] (I_imp )	6,25 kA
Livello di protezione [(DC+/DC-) -> PE] (U_P )	≤ 3,8 kV
Livello di protezione [DC+ -> DC-] (U_P )	≤ 3,8 kV
Tempo d'intervento (t_A )	≤ 25 ns
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (min.)	1,5 mm² rigido / flessibile
Sezione di collegamento (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastico, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Dimensioni	4 unità, DIN 43880
Omologazioni	KEMA
Contatto FM/forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm² rigido / flessibile
Dati involucro
Grado di protezione	IP 65
Esecuzione coperchio	coperchio trasparente
Colore custodia	grigio
Passante per cavi	4x MC4 collegamento a spina DC/+, 4x MC4 collegamento a spina DC/-, 1x vite M16 x 1,5
Spazio disponibile di montaggio	8 unità, DIN 43880
Materiale	termoplastica
Dimensioni (la x lu x p)	200 x 210 x 110 mm

Product 041266 was added to Notepad.

Go to Notepad

Product 041266 was added to the cart.

Go to Web-Shop
