SBKW

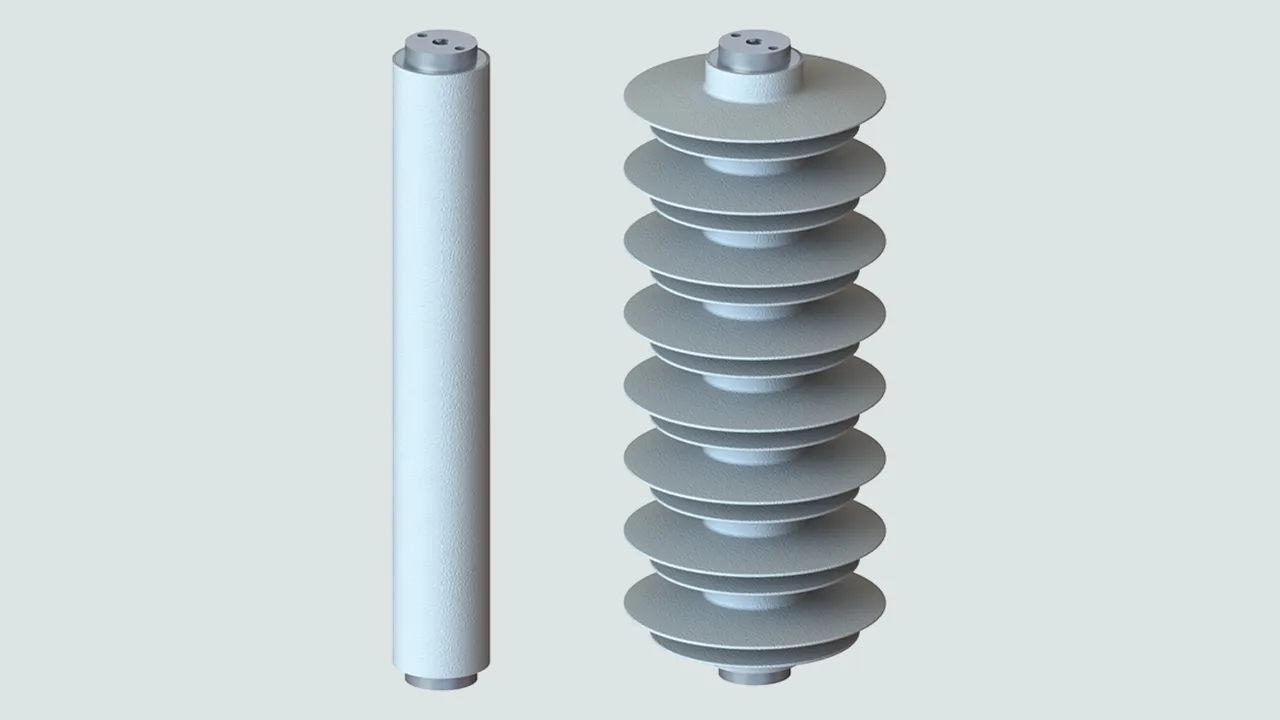

  • Scaricatori a ossido metallico per reti in media tensione fino a 51 kV
  • Classe SPD media tensione DH alti
  • Corrente nominale di scarica impulsiva 10 kA (8/20 µs)
  • Corrente nominale di cortocircuito 63 kA
  • Resistenza all'alta corrente 100 kA (4/10 µs)
  • Per installazione in interno ed esterno
  • Involucro in silicone HTV (High Temperature Vulcanizing)
  • Massima affidabilità anche in ambienti contaminati
  • Elevata resistenza meccanica alla flessione
  • Comportamento infrangibile in caso di sovraccarico

Details

lorem ipsum

SBKW ... DH-I-0

19 Products

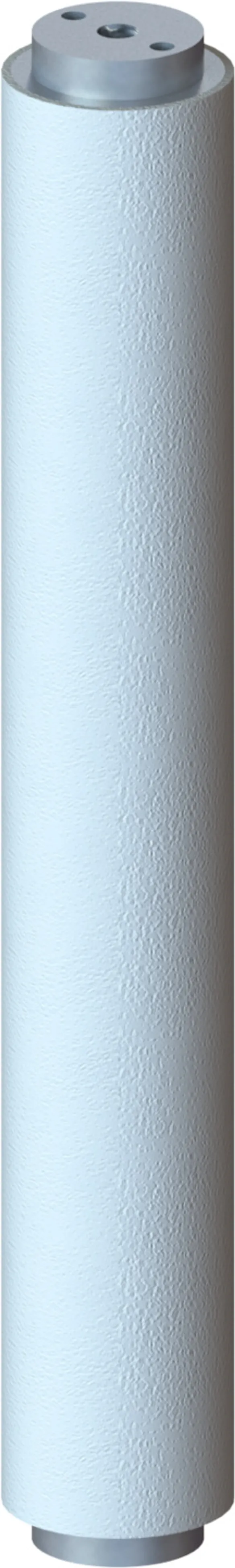

Part No. 990401 SBKW 3/DH-I-0

GTIN 4013364537255, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 pz.

Images

Additional information

Scaricatore di media tensione SBKW 3/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 3 kV ac
Tensione continua: 2,4 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 8 kV
Altezza: 120 mm

Fabbricato: DEHN
Tipo: SBKW 3/DH-I-0
Art.: 990401
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 3 kV
Tensione continuativa AC (Uc ) 2,4 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 8,0 kV

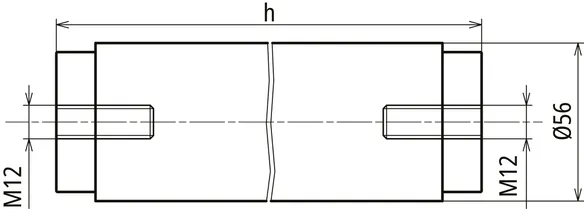

Altezza (h) 120 mm
Linea di fuga (min.) 103 mm

Product 990401 was added to Notepad.

Go to Notepad

Product 990401 was added to the cart.

Go to Web-Shop

Part No. 990402 SBKW 6/DH-I-0

GTIN 4013364537330, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 pz.

Images

Additional information

Scaricatore di media tensione SBKW 6/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 6 kV ac
Tensione continua: 4,8 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 16,1 kV
Altezza: 164 mm

Fabbricato: DEHN
Tipo: SBKW 6/DH-I-0
Art.: 990402
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 6 kV
Tensione continuativa AC (Uc ) 4,8 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 16,1 kV
Altezza (h) 164 mm
Linea di fuga (min.) 147 mm

Product 990402 was added to Notepad.

Go to Notepad

Product 990402 was added to the cart.

Go to Web-Shop

Part No. 990403 SBKW 9/DH-I-0

GTIN 4013364537323, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 pz.

Images

Additional information

Scaricatore di media tensione SBKW 9/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 9 kV ac
Tensione continua: 7,2 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 24,1 kV
Altezza: 164 mm

Fabbricato: DEHN
Tipo: SBKW 9/DH-I-0
Art.: 990403
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 9 kV
Tensione continuativa AC (Uc ) 7,2 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 24,1 kV
Altezza (h) 164 mm
Linea di fuga (min.) 147 mm

Product 990403 was added to Notepad.

Go to Notepad

Product 990403 was added to the cart.

Go to Web-Shop

Part No. 990404 SBKW 12/DH-I-0

GTIN 4013364537347, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 pz.

Images

Additional information

Scaricatore di media tensione SBKW 12/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 12 kV ac
Tensione continua: 9,6 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 32,1 kV
Altezza: 208 mm

Fabbricato: DEHN
Tipo: SBKW 12/DH-I-0
Art.: 990404
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 12 kV
Tensione continuativa AC (Uc ) 9,6 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 32,1 kV
Altezza (h) 208 mm
Linea di fuga (min.) 191 mm

Product 990404 was added to Notepad.

Go to Notepad

Product 990404 was added to the cart.

Go to Web-Shop

Part No. 990405 SBKW 15/DH-I-0

GTIN 4013364537354, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 pz.

Images

Additional information

Scaricatore di media tensione SBKW 15/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 15 kV ac
Tensione continua: 12 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 40 kV
Altezza: 208 mm

Fabbricato: DEHN
Tipo: SBKW 15/DH-I-0
Art.: 990405
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 15 kV
Tensione continuativa AC (Uc ) 12,0 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 40,0 kV
Altezza (h) 208 mm
Linea di fuga (min.) 191 mm

Product 990405 was added to Notepad.

Go to Notepad

Product 990405 was added to the cart.

Go to Web-Shop

Part No. 990406 SBKW 18/DH-I-0

GTIN 4013364537378, Customs tariff No. (EU): 85354000, Gross weight: 2.00 kg, PU: 1.00 pz.

Images

Additional information

Scaricatore di media tensione SBKW 18/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 18 kV ac
Tensione continua: 14,4 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 48,2 kV
Altezza: 208 mm

Fabbricato: DEHN
Tipo: SBKW 18/DH-I-0
Art.: 990406
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 18 kV
Tensione continuativa AC (Uc ) 14,4 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 48,2 kV
Altezza (h) 208 mm
Linea di fuga (min.) 191 mm

Product 990406 was added to Notepad.

Go to Notepad

Product 990406 was added to the cart.

Go to Web-Shop

Part No. 990407 SBKW 21/DH-I-0

GTIN 4013364537385, Customs tariff No. (EU): 85354000, Gross weight: 2.00 kg, PU: 1.00 pz.

Images

Additional information

Scaricatore di media tensione SBKW 21/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 21 kV ac
Tensione continua: 16,8 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 56,2 kV
Altezza: 252 mm

Fabbricato: DEHN
Tipo: SBKW 21/DH-I-0
Art.: 990407
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 21 kV
Tensione continuativa AC (Uc ) 16,8 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 56,2 kV
Altezza (h) 252 mm
Linea di fuga (min.) 235 mm

Product 990407 was added to Notepad.

Go to Notepad

Product 990407 was added to the cart.

Go to Web-Shop

Part No. 990408 SBKW 24/DH-I-0

GTIN 4013364537408, Customs tariff No. (EU): 85354000, Gross weight: 2.00 kg, PU: 1.00 pz.

Images

Additional information

Scaricatore di media tensione SBKW 24/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 24 kV ac
Tensione continua: 29,2 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 64,2 kV
Altezza: 252 mm

Fabbricato: DEHN
Tipo: SBKW 24/DH-I-0
Art.: 990408
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 24 kV
Tensione continuativa AC (Uc ) 19,2 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 64,2 kV
Altezza (h) 252 mm
Linea di fuga (min.) 235 mm

Product 990408 was added to Notepad.

Go to Notepad

Product 990408 was added to the cart.

Go to Web-Shop

Part No. 990409 SBKW 27/DH-I-0

GTIN 4013364537415, Customs tariff No. (EU): 85354000, Gross weight: 2.00 kg, PU: 1.00 pz.

Images

Additional information

Scaricatore di media tensione SBKW 27/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 27 kV ac
Tensione continua: 21,6 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 72,2 kV
Altezza: 296 mm

Fabbricato: DEHN
Tipo: SBKW 27/DH-I-0
Art.: 990409
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 27 kV
Tensione continuativa AC (Uc ) 21,6 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 72,2 kV
Altezza (h) 296 mm
Linea di fuga (min.) 279 mm

Product 990409 was added to Notepad.

Go to Notepad

Product 990409 was added to the cart.

Go to Web-Shop

Part No. 990410 SBKW 30/DH-I-0

GTIN 4013364537422, Customs tariff No. (EU): 85354000, Gross weight: 2.00 kg, PU: 1.00 pz.

Images

Additional information

Scaricatore di media tensione SBKW 30/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 30 kV ac
Tensione continua: 24 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 80 kV
Altezza: 296 mm

Fabbricato: DEHN
Tipo: SBKW 30/DH-I-0
Art.: 990410
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 30 kV
Tensione continuativa AC (Uc ) 24,0 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 80,0 kV
Altezza (h) 296 mm
Linea di fuga (min.) 279 mm

Product 990410 was added to Notepad.

Go to Notepad

Product 990410 was added to the cart.

Go to Web-Shop

Part No. 990412 SBKW 33/DH-I-0

GTIN 4013364537446, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 pz.

Images

Additional information

Scaricatore di media tensione SBKW 33/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 33 kV ac
Tensione continua: 26,4 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 88 kV
Altezza: 340 mm

Fabbricato: DEHN
Tipo: SBKW 33/DH-I-0
Art.: 990412
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 33 kV
Tensione continuativa AC (Uc ) 26,4 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 88,0 kV
Altezza (h) 340 mm
Linea di fuga (min.) 323 mm

Product 990412 was added to Notepad.

Go to Notepad

Product 990412 was added to the cart.

Go to Web-Shop

Part No. 990413 SBKW 36/DH-I-0

GTIN 4013364537453, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 pz.

Images

Additional information

Scaricatore di media tensione SBKW 36/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 36 kV ac
Tensione continua: 28,8 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 96,3 kV
Altezza: 340 mm

Fabbricato: DEHN
Tipo: SBKW 36/DH-I-0
Art.: 990413
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 36 kV
Tensione continuativa AC (Uc ) 28,8 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 96,3 kV
Altezza (h) 340 mm
Linea di fuga (min.) 323 mm

Product 990413 was added to Notepad.

Go to Notepad

Product 990413 was added to the cart.

Go to Web-Shop

Part No. 990414 SBKW 39/DH-I-0

GTIN 4013364537477, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 pz.

Images

Additional information

Scaricatore di media tensione SBKW 39/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 39 kV ac
Tensione continua: 31,2 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 104,3 kV
Altezza: 340 mm

Fabbricato: DEHN
Tipo: SBKW 39/DH-I-0
Art.: 990414
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 39 kV
Tensione continuativa AC (Uc ) 31,2 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 104,3 kV
Altezza (h) 340 mm
Linea di fuga (min.) 323 mm

Product 990414 was added to Notepad.

Go to Notepad

Product 990414 was added to the cart.

Go to Web-Shop

Part No. 990415 SBKW 42/DH-I-0

GTIN 4013364537484, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 pz.

Images

Additional information

Scaricatore di media tensione SBKW 42/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 42 kV ac
Tensione continua: 33,6 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 112,4 kV
Altezza: 384 mm

Fabbricato: DEHN
Tipo: SBKW 42/DH-I-0
Art.: 990415
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 42 kV
Tensione continuativa AC (Uc ) 33,6 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 112,4 kV
Altezza (h) 384 mm
Linea di fuga (min.) 367 mm

Product 990415 was added to Notepad.

Go to Notepad

Product 990415 was added to the cart.

Go to Web-Shop

Part No. 990416 SBKW 45/DH-I-0

GTIN 4013364537491, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 pz.

Images

Additional information

Scaricatore di media tensione SBKW 45/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 45 kV ac
Tensione continua: 36 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 120 kV
Altezza: 384 mm

Fabbricato: DEHN
Tipo: SBKW 45/DH-I-0
Art.: 990416
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 45 kV
Tensione continuativa AC (Uc ) 36,0 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 120,0 kV
Altezza (h) 384 mm
Linea di fuga (min.) 367 mm

Product 990416 was added to Notepad.

Go to Notepad

Product 990416 was added to the cart.

Go to Web-Shop

Part No. 990417 SBKW 48/DH-I-0

GTIN 4013364537514, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 pz.

Images

Additional information

Scaricatore di media tensione SBKW 48/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 48 kV ac
Tensione continua: 38,4 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 128,4 kV
Altezza: 428 mm

Fabbricato: DEHN
Tipo: SBKW 48/DH-I-0
Art.: 990417
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 48 kV
Tensione continuativa AC (Uc ) 38,4 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 128,4 kV
Altezza (h) 428 mm
Linea di fuga (min.) 411 mm

Product 990417 was added to Notepad.

Go to Notepad

Product 990417 was added to the cart.

Go to Web-Shop

Part No. 990418 SBKW 51/DH-I-0

GTIN 4013364537538, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 pz.

Images

Additional information

Scaricatore di media tensione SBKW 51/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 51 kV ac
Tensione continua: 41 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 137 kV
Altezza: 428 mm

Fabbricato: DEHN
Tipo: SBKW 51/DH-I-0
Art.: 990418
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 51 kV
Tensione continuativa AC (Uc ) 41 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 137 kV
Altezza (h) 428 mm
Linea di fuga (min.) 411 mm

Product 990418 was added to Notepad.

Go to Notepad

Product 990418 was added to the cart.

Go to Web-Shop

Part No. 990419 SBKW 54/DH-I-0

GTIN 4013364537545, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 pz.

Images

Additional information

Scaricatore di media tensione SBKW 54/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 54 kV ac
Tensione continua: 43 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 145 kV
Altezza: 428 mm

Fabbricato: DEHN
Tipo: SBKW 54/DH-I-0
Art.: 990419
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 54 kV
Tensione continuativa AC (Uc ) 43 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 145 kV
Altezza (h) 428 mm
Linea di fuga (min.) 411 mm

Product 990419 was added to Notepad.

Go to Notepad

Product 990419 was added to the cart.

Go to Web-Shop

Part No. 990421 SBKW 60/DH-I-0

GTIN 4013364537569, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 pz.

Images

Additional information

Scaricatore di media tensione SBKW 60/DH-I-0
Scaricatori MT senza schermo
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 60 kV ac
Tensione continua: 48 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 160 kV
Altezza: 470 mm

Fabbricato: DEHN
Tipo: SBKW 60/DH-I-0
Art.: 990421
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 60 kV
Tensione continuativa AC (Uc ) 48 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 160 kV
Altezza (h) 470 mm
Linea di fuga (min.) 453 mm

Product 990421 was added to Notepad.

Go to Notepad

Product 990421 was added to the cart.

Go to Web-Shop

SBKW ... DH-I

19 Products

Part No. 990501 SBKW 3/DH-I

GTIN 4013364537613, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 pz.

Images

Additional information

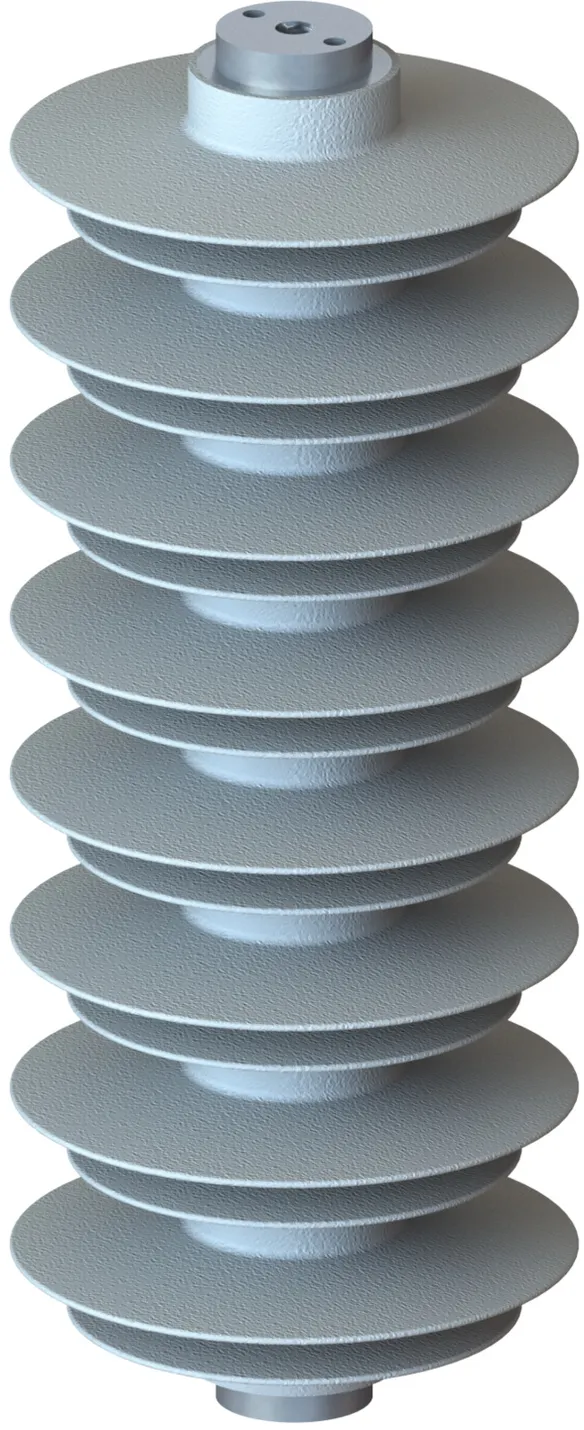

Scaricatore di media tensione SBKW 3/DH-I
Scaricatore di media tensione
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 3 kV ac
Tensione continua: 2,4 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 8 kV
Altezza: 120 mm

Fabbricato: DEHN
Tipo: SBKW 3/DH-I
Art.: 990501
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 3 kV
Tensione continuativa AC (Uc ) 2,4 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 8,0 kV
Altezza (h) 120 mm
Linea di fuga (min.) 387 mm

Product 990501 was added to Notepad.

Go to Notepad

Product 990501 was added to the cart.

Go to Web-Shop

Part No. 990502 SBKW 6/DH-I

GTIN 4013364537620, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 pz.

Images

Additional information

Scaricatore di media tensione SBKW 6/DH-I
Scaricatore di media tensione
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 6 kV ac
Tensione continua: 4,8 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 16,1 kV
Altezza: 164 mm

Fabbricato: DEHN
Tipo: SBKW 6/DH-I
Art.: 990502
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 6 kV
Tensione continuativa AC (Uc ) 4,8 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 16,1 kV
Altezza (h) 164 mm
Linea di fuga (min.) 574 mm

Product 990502 was added to Notepad.

Go to Notepad

Product 990502 was added to the cart.

Go to Web-Shop

Part No. 990503 SBKW 9/DH-I

GTIN 4013364537644, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 pz.

Images

Additional information

Scaricatore di media tensione SBKW 9/DH-I
Scaricatore di media tensione
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 9 kV ac
Tensione continua: 7,2 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 24,1 kV
Altezza: 164 mm

Fabbricato: DEHN
Tipo: SBKW 9/DH-I
Art.: 990503
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 9 kV
Tensione continuativa AC (Uc ) 7,2 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 24,1 kV
Altezza (h) 164 mm
Linea di fuga (min.) 574 mm

Product 990503 was added to Notepad.

Go to Notepad

Product 990503 was added to the cart.

Go to Web-Shop

Part No. 990504 SBKW 12/DH-I

GTIN 4013364537781, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 pz.

Images

Additional information

Scaricatore di media tensione SBKW 12/DH-I
Scaricatore di media tensione
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 12 kV ac
Tensione continua: 9,6 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 32,1 kV
Altezza: 208 mm

Fabbricato: DEHN
Tipo: SBKW 12/DH-I
Art.: 990504
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 12 kV
Tensione continuativa AC (Uc ) 9,6 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 32,1 kV
Altezza (h) 208 mm
Linea di fuga (min.) 762 mm

Product 990504 was added to Notepad.

Go to Notepad

Product 990504 was added to the cart.

Go to Web-Shop

Part No. 990505 SBKW 15/DH-I

GTIN 4013364537798, Customs tariff No. (EU): 85354000, Gross weight: 2.00 kg, PU: 1.00 pz.

Images

Additional information

Scaricatore di media tensione SBKW 15/DH-I
Scaricatore di media tensione
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 15 kV ac
Tensione continua: 12 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 40 kV
Altezza: 208 mm

Fabbricato: DEHN
Tipo: SBKW 15/DH-I
Art.: 990505
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 15 kV
Tensione continuativa AC (Uc ) 12,0 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 40,0 kV
Altezza (h) 208 mm
Linea di fuga (min.) 762 mm

Product 990505 was added to Notepad.

Go to Notepad

Product 990505 was added to the cart.

Go to Web-Shop

Part No. 990506 SBKW 18/DH-I

GTIN 4013364537804, Customs tariff No. (EU): 85354000, Gross weight: 2.00 kg, PU: 1.00 pz.

Images

Additional information

Scaricatore di media tensione SBKW 18/DH-I
Scaricatore di media tensione
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 18 kV ac
Tensione continua: 14,4 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 48,2 kV
Altezza: 208 mm

Fabbricato: DEHN
Tipo: SBKW 18/DH-I
Art.: 990506
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 18 kV
Tensione continuativa AC (Uc ) 14,4 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 48,2 kV
Altezza (h) 208 mm
Linea di fuga (min.) 762 mm

Product 990506 was added to Notepad.

Go to Notepad

Product 990506 was added to the cart.

Go to Web-Shop

Part No. 990507 SBKW 21/DH-I

GTIN 4013364537811, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 pz.

Images

Additional information

Scaricatore di media tensione SBKW 21/DH-I
Scaricatore di media tensione
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 21 kV ac
Tensione continua: 16,8 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 56,2 kV
Altezza: 252 mm

Fabbricato: DEHN
Tipo: SBKW 21/DH-I
Art.: 990507
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 21 kV
Tensione continuativa AC (Uc ) 16,8 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 56,2 kV
Altezza (h) 252 mm
Linea di fuga (min.) 950 mm

Product 990507 was added to Notepad.

Go to Notepad

Product 990507 was added to the cart.

Go to Web-Shop

Part No. 990508 SBKW 24/DH-I

GTIN 4013364543225, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 pz.

Images

Additional information

Scaricatore di media tensione SBKW 24/DH-I
Scaricatore di media tensione
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 24 kV ac
Tensione continua: 29,2 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 64,2 kV
Altezza: 252 mm

Fabbricato: DEHN
Tipo: SBKW 24/DH-I
Art.: 990508
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 24 kV
Tensione continuativa AC (Uc ) 19,2 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 64,2 kV
Altezza (h) 252 mm
Linea di fuga (min.) 950 mm

Product 990508 was added to Notepad.

Go to Notepad

Product 990508 was added to the cart.

Go to Web-Shop

Part No. 990509 SBKW 27/DH-I

GTIN 4013364537835, Customs tariff No. (EU): 85354000, Gross weight: 0.00 g, PU: 1.00 pz.

Images

Additional information

Scaricatore di media tensione SBKW 27/DH-I
Scaricatore di media tensione
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 27 kV ac
Tensione continua: 21,6 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 72,2 kV
Altezza: 296 mm

Fabbricato: DEHN
Tipo: SBKW 27/DH-I
Art.: 990509
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 27 kV
Tensione continuativa AC (Uc ) 21,6 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 72,2 kV
Altezza (h) 296 mm
Linea di fuga (min.) 1137 mm

Product 990509 was added to Notepad.

Go to Notepad

Product 990509 was added to the cart.

Go to Web-Shop

Part No. 990510 SBKW 30/DH-I

GTIN 4013364537842, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 pz.

Images

Additional information

Scaricatore di media tensione SBKW 30/DH-I
Scaricatore di media tensione
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 30 kV ac
Tensione continua: 24 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 80 kV
Altezza: 296 mm

Fabbricato: DEHN
Tipo: SBKW 30/DH-I
Art.: 990510
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 30 kV
Tensione continuativa AC (Uc ) 24,0 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 80,0 kV
Altezza (h) 296 mm
Linea di fuga (min.) 1137 mm

Product 990510 was added to Notepad.

Go to Notepad

Product 990510 was added to the cart.

Go to Web-Shop

Part No. 990512 SBKW 33/DH-I

GTIN 4013364538054, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 pz.

Images

Additional information

Scaricatore di media tensione SBKW 33/DH-I
Scaricatore di media tensione
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 33 kV ac
Tensione continua: 26,4 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 88 kV
Altezza: 340 mm

Fabbricato: DEHN
Tipo: SBKW 33/DH-I
Art.: 990512
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 33 kV
Tensione continuativa AC (Uc ) 26,4 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 88,0 kV
Altezza (h) 340 mm
Linea di fuga (min.) 1325 mm

Product 990512 was added to Notepad.

Go to Notepad

Product 990512 was added to the cart.

Go to Web-Shop

Part No. 990513 SBKW 36/DH-I

GTIN 4013364538061, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 pz.

Images

Additional information

Scaricatore di media tensione SBKW 36/DH-I
Scaricatore di media tensione
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 36 kV ac
Tensione continua: 28,8 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 96,3 kV
Altezza: 340 mm

Fabbricato: DEHN
Tipo: SBKW 36/DH-I
Art.: 990513
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 36 kV
Tensione continuativa AC (Uc ) 28,8 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 96,3 kV
Altezza (h) 340 mm
Linea di fuga (min.) 1325 mm

Product 990513 was added to Notepad.

Go to Notepad

Product 990513 was added to the cart.

Go to Web-Shop

Part No. 990514 SBKW 39/DH-I

GTIN 4013364538078, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 pz.

Images

Additional information

Scaricatore di media tensione SBKW 39/DH-I
Scaricatore di media tensione
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 39 kV ac
Tensione continua: 31,2 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 104,3 kV
Altezza: 340 mm

Fabbricato: DEHN
Tipo: SBKW 39/DH-I
Art.: 990514
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 39 kV
Tensione continuativa AC (Uc ) 31,2 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 104,3 kV
Altezza (h) 340 mm
Linea di fuga (min.) 1325 mm

Product 990514 was added to Notepad.

Go to Notepad

Product 990514 was added to the cart.

Go to Web-Shop

Part No. 990515 SBKW 42/DH-I

GTIN 4013364538092, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 pz.

Images

Additional information

Scaricatore di media tensione SBKW 42/DH-I
Scaricatore di media tensione
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 42 kV ac
Tensione continua: 33,6 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 112,4 kV
Altezza: 384 mm

Fabbricato: DEHN
Tipo: SBKW 42/DH-I
Art.: 990515
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 42 kV
Tensione continuativa AC (Uc ) 33,6 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 112,4 kV
Altezza (h) 384 mm
Linea di fuga (min.) 1513 mm

Product 990515 was added to Notepad.

Go to Notepad

Product 990515 was added to the cart.

Go to Web-Shop

Part No. 990516 SBKW 45/DH-I

GTIN 4013364538108, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 pz.

Images

Additional information

Scaricatore di media tensione SBKW 45/DH-I
Scaricatore di media tensione
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 45 kV ac
Tensione continua: 36 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 120 kV
Altezza: 384 mm

Fabbricato: DEHN
Tipo: SBKW 45/DH-I
Art.: 990516
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 45 kV
Tensione continuativa AC (Uc ) 36,0 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 120,0 kV
Altezza (h) 384 mm
Linea di fuga (min.) 1513 mm

Product 990516 was added to Notepad.

Go to Notepad

Product 990516 was added to the cart.

Go to Web-Shop

Part No. 990517 SBKW 48/DH-I

GTIN 4013364538115, Customs tariff No. (EU): 85354000, Gross weight: 5.00 kg, PU: 1.00 pz.

Images

Additional information

Scaricatore di media tensione SBKW 48/DH-I
Scaricatore di media tensione
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 48 kV ac
Tensione continua: 38,4 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 128,4 kV
Altezza: 428 mm

Fabbricato: DEHN
Tipo: SBKW 48/DH-I
Art.: 990517
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 48 kV
Tensione continuativa AC (Uc ) 38,4 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 128,4 kV
Altezza (h) 428 mm
Linea di fuga (min.) 1700 mm

Product 990517 was added to Notepad.

Go to Notepad

Product 990517 was added to the cart.

Go to Web-Shop

Part No. 990518 SBKW 51/DH-I

GTIN 4013364538139, Customs tariff No. (EU): 85354000, Gross weight: 5.00 kg, PU: 1.00 pz.

Images

Additional information

Scaricatore di media tensione SBKW 51/DH-I
Scaricatore di media tensione
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 51 kV ac
Tensione continua: 41 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 137 kV
Altezza: 428 mm

Fabbricato: DEHN
Tipo: SBKW 51/DH-I
Art.: 990518
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 51 kV
Tensione continuativa AC (Uc ) 41 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 137 kV
Altezza (h) 428 mm
Linea di fuga (min.) 1700 mm

Product 990518 was added to Notepad.

Go to Notepad

Product 990518 was added to the cart.

Go to Web-Shop

Part No. 990519 SBKW 54/DH-I

GTIN 4013364538160, Customs tariff No. (EU): 85354000, Gross weight: 5.00 kg, PU: 1.00 pz.

Images

Additional information

Scaricatore di media tensione SBKW 54/DH-I
Scaricatore di media tensione
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 54 kV ac
Tensione continua: 43 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 145 kV
Altezza: 428 mm

Fabbricato: DEHN
Tipo: SBKW 54/DH-I
Art.: 990519
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 54 kV
Tensione continuativa AC (Uc ) 43 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 145 kV
Altezza (h) 428 mm
Linea di fuga (min.) 1700 mm

Product 990519 was added to Notepad.

Go to Notepad

Product 990519 was added to the cart.

Go to Web-Shop

Part No. 990521 SBKW 60/DH-I

GTIN 4013364538184, Customs tariff No. (EU): 85354000, Gross weight: 6.00 kg, PU: 1.00 pz.

Images

Additional information

Scaricatore di media tensione SBKW 60/DH-I
Scaricatore di media tensione
per la protezione di trasformatori, quadri
e linee di trasmissione
da
sovratensioni
atmosferiche e di manovra secondo la norma IEC 60099-4 / EN 60099-4
Involucro esterno in silicone legato ad alta temperatura, idrofobo
Tessuto in vetroresina legato con resina epossidica
Elevata resistenza alla flessione
A prova di rottura in caso di sovraccarico
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Classe SPD: Media tensione DH alti
Tensione di riferimento: 60 kV ac
Tensione continua: 48 kV ac
Corrente nominale di cortocircuito: 63 kA
Tensione residua con 10 kA (8/20 µs): 160 kV
Altezza: 470 mm

Fabbricato: DEHN
Tipo: SBKW 60/DH-I
Art.: 990521
o similare.



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 10 kA
Classe SPD Media tensione DH alti
Tensione di riferimento AC (Ur ) 60 kV
Tensione continuativa AC (Uc ) 48 kV
Corrente nominale di cortocircuito (Isc ) 63 kA
Tensione residua con 10 kA (8/20 µs) (Upl ) 160 kV
Altezza (h) 470 mm
Linea di fuga (min.) 1886 mm

Product 990521 was added to Notepad.

Go to Notepad

Product 990521 was added to the cart.

Go to Web-Shop
back to top
