Part No. 908300 DG MU 3PY 208 3W+G

GTIN 4013364148680, Customs tariff No. (EU): 85363030, Gross weight: 323.70 g, PU: 1.00 pz.

Images

Additional information

CAD files

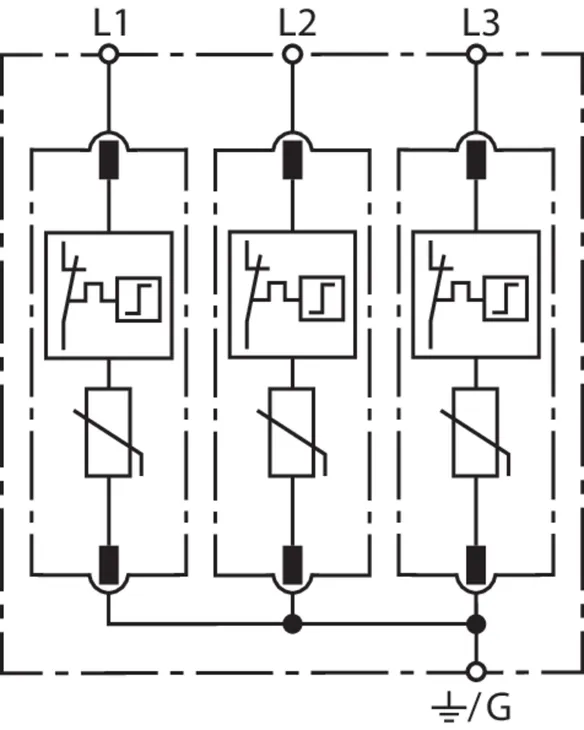

Limitatore di sovratensione DEHNguard MU 3PY 208 3W+G R
Limitatore di sovratensione tripolare modulare innestabile
per sistemi Wye 120/208 V
ANSI/UL 1449 Open-Type 1 SPD
Non sono necessari dispositivi aggiuntivi di protezione massima da sovracorrente
Tensione nominale del sistema: 120/208 V Wye
Livello di protezione [L-G]/[L-L]: 600 Vpk / 1200 Vpk
corrente impulsiva nominale di scarica (8/20): 20 kA
Corrente impulsiva max di scarica (8/20): 50 kA
Tenuta al corto circuito (SCCR): 200 kA
Indicazione di difetto
Larghezza: 3 unità

Fabbricato: DEHN
Tipo: DG MU 3PY 208 3W+G
Art.: 908300
o similare.

Certificates

Technical data

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione massima continuativa AC [L-G] / [L-L] (MCOV)	180 V / 360 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-G] / [L-L] (VPR)	600 V / 1200 V
Protezione max. da sovraccorrente in rete	non necessaria
Omologazioni	UL, CSA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione nominale AC [L-G] / [L-L] (U_N )	120 V / 208 V
Frequenza	50 / 60 Hz
Tensione massima continuativa AC [L-G] / [L-L] (MCOV)	180 V / 360 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-G] / [L-L] (VPR)	600 V / 1200 V
Protezione max. da sovraccorrente in rete	non necessaria
Tenuta al corto circuito (SCCR)	200 kA
Utilizzabile in impianto di erogazioe elettrica	trifase Wye
Temperatura d'esercizio (T_U )	-40°C…+85°C
Visualizzazione funzionamento / guasto	verde / rosso
Sezione del collegamento (min)	2.5 mm² / 14 AWG
Sezione del collegamento (max)	25 mm²/ 4 AWG
Coppia di serraggio	35-45 Lbs-in
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale custodia	termoplastica, colore rosso, UL 94 V-0
Grado di protezione	IP 20

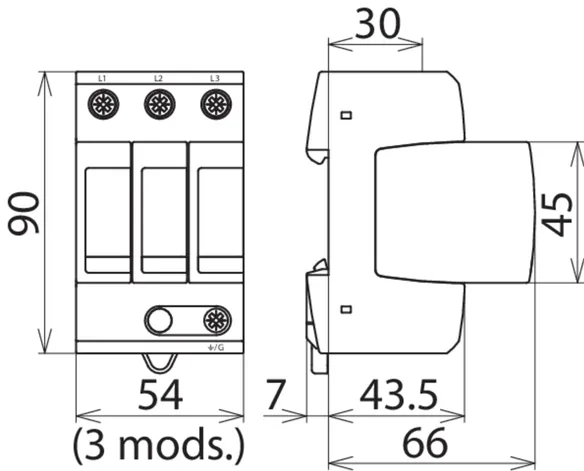

Dimensioni	3 unità, DIN 43880
Omologazioni	UL, CSA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

Product 908300 was added to Notepad.

Go to Notepad

Product 908300 was added to the cart.

Go to Web-Shop

Part No. 908314 DG MU 3PY 480 3W+G

GTIN 4013364148703, Customs tariff No. (EU): 85363030, Gross weight: 360.30 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard MU 3PY 480 3W+G
Limitatore di sovratensione tripolare modulare innestabile
per sistemi Wye 277/480 V
ANSI/UL 1449 Open-Type 1 SPD
Non sono necessari dispositivi aggiuntivi di protezione massima da sovracorrente
Tensione nominale del sistema: 277/480 V Wye
Livello di protezione [L-G]/[L-L]: 1200 Vpk / 2400 Vpk
corrente impulsiva nominale di scarica (8/20): 20 kA
Corrente impulsiva max di scarica (8/20): 50 kA
Tenuta al corto circuito (SCCR): 200 kA
Indicazione di difetto
Larghezza: 3 unità

Fabbricato: DEHN
Tipo: DG MU 3PY 480 3W+G
Art.: 908314
o similare.

Certificates

Technical data

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione massima continuativa AC [L-G] / [L-L] (MCOV)	385 V / 770 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-G] / [L-L] (VPR)	1200 V / 2500 V
Protezione max. da sovraccorrente in rete	non necessaria
Omologazioni	UL, CSA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione nominale AC [L-G] / [L-L] (U_N )	277 V / 480 V
Frequenza	50 / 60 Hz
Tensione massima continuativa AC [L-G] / [L-L] (MCOV)	385 V / 770 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-G] / [L-L] (VPR)	1200 V / 2500 V
Protezione max. da sovraccorrente in rete	non necessaria
Tenuta al corto circuito (SCCR)	200 kA
Utilizzabile in impianto di erogazioe elettrica	trifase Wye
Temperatura d'esercizio (T_U )	-40°C…+85°C
Visualizzazione funzionamento / guasto	verde / rosso
Sezione del collegamento (min)	2.5 mm² / 14 AWG
Sezione del collegamento (max)	25 mm²/ 4 AWG
Coppia di serraggio	35-45 Lbs-in
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale custodia	termoplastica, colore rosso, UL 94 V-0
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	UL, CSA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

Product 908314 was added to Notepad.

Go to Notepad

Product 908314 was added to the cart.

Go to Web-Shop

Part No. 908301 DG MU 3PY 600 3W+G

GTIN 4013364148727, Customs tariff No. (EU): 85363030, Gross weight: 383.70 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard MU 3PY 600 3W+G
Limitatore di sovratensione tripolare modulare innestabile
per sistemi Wye 347/600 V
ANSI/UL 1449 Open-Type 1 SPD
Non sono necessari dispositivi aggiuntivi di protezione massima da sovracorrente
Tensione nominale del sistema: 347/600 V Wye
Livello di protezione [L-G]/[L-L]: 1500 Vpk/3000 Vpk
corrente impulsiva nominale di scarica (8/20): 20 kA
Corrente impulsiva max di scarica (8/20): 50 kA
Tenuta al corto circuito (SCCR): 200 kA
Indicazione di difetto
Larghezza: 3 unità

Fabbricato: DEHN
Tipo: DG MU 3PY 600 3W+G
Art.: 908301
o similare.

Certificates

Technical data

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione massima continuativa AC [L-G] / [L-L] (MCOV)	510 V / 1020 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-G] / [L-L] (VPR)	1500 V / 3000 V
Protezione max. da sovraccorrente in rete	non necessaria
Omologazioni	UL, CSA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione nominale AC [L-G] / [L-L] (U_N )	347 V / 600 V
Frequenza	50 / 60 Hz
Tensione massima continuativa AC [L-G] / [L-L] (MCOV)	510 V / 1020 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-G] / [L-L] (VPR)	1500 V / 3000 V
Protezione max. da sovraccorrente in rete	non necessaria
Tenuta al corto circuito (SCCR)	200 kA
Utilizzabile in impianto di erogazioe elettrica	trifase Wye
Temperatura d'esercizio (T_U )	-40°C…+85°C
Visualizzazione funzionamento / guasto	verde / rosso
Sezione del collegamento (min)	2.5 mm² / 14 AWG
Sezione del collegamento (max)	25 mm²/ 4 AWG
Coppia di serraggio	35-45 Lbs-in
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale custodia	termoplastica, colore rosso, UL 94 V-0
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	UL, CSA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

Product 908301 was added to Notepad.

Go to Notepad

Product 908301 was added to the cart.

Go to Web-Shop

Part No. 908305 DG MU 3PY 208 3W+G R

GTIN 4013364148697, Customs tariff No. (EU): 85363030, Gross weight: 330.90 g, PU: 1.00 pz.

Images

Additional information

CAD files

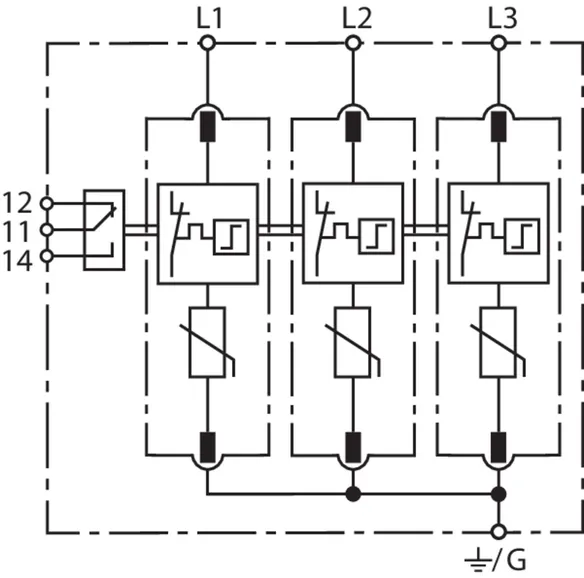

Limitatore di sovratensione DEHNguard MU 3PY 208 3W+G R
Limitatore di sovratensione tripolare modulare innestabile
per sistemi Wye 120/208 V
con contatto di telesegnalamento
ANSI/UL 1449 Open-Type 1 SPD
Non sono necessari dispositivi aggiuntivi di protezione massima da sovracorrente
Tensione nominale del sistema: 120/208 V Wye
Livello di protezione [L-G]/[L-L]: 600 Vpk / 1200 Vpk
corrente impulsiva nominale di scarica (8/20): 20 kA
Corrente impulsiva max di scarica (8/20): 50 kA
Tenuta al corto circuito (SCCR): 200 kA
Indicazione di difetto
Larghezza: 3 unità

Fabbricato: DEHN
Tipo: DG MU 3PY 208 3W+G R
Art.: 908305
o similare.

Certificates

Technical data

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione massima continuativa AC [L-G] / [L-L] (MCOV)	180 V / 360 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-G] / [L-L] (VPR)	600 V / 1200 V
Protezione max. da sovraccorrente in rete	non necessaria
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione nominale AC [L-G] / [L-L] (U_N )	120 V / 208 V
Frequenza	50 / 60 Hz
Tensione massima continuativa AC [L-G] / [L-L] (MCOV)	180 V / 360 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-G] / [L-L] (VPR)	600 V / 1200 V
Protezione max. da sovraccorrente in rete	non necessaria
Tenuta al corto circuito (SCCR)	200 kA
Utilizzabile in impianto di erogazioe elettrica	trifase Wye
Temperatura d'esercizio (T_U )	-40°C…+85°C
Visualizzazione funzionamento / guasto	verde / rosso
Sezione del collegamento (min)	2.5 mm² / 14 AWG
Sezione del collegamento (max)	25 mm²/ 4 AWG
Coppia di serraggio	35-45 Lbs-in
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale custodia	termoplastica, colore rosso, UL 94 V-0
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Connessione del contatto FM	solo su circuiti Class 2
Sezione di collegamento morsetti FM	AWG 16-22 / 1,5 mm² - 0,34mm²
Coppia di serraggio per morsetti FM	3 Lbs-in
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

Product 908305 was added to Notepad.

Go to Notepad

Product 908305 was added to the cart.

Go to Web-Shop

Part No. 908319 DG MU 3PY 480 3W+G R

GTIN 4013364148710, Customs tariff No. (EU): 85363030, Gross weight: 368.10 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard MU 3PY 480 3W+G R
Limitatore di sovratensione tripolare modulare innestabile
per sistemi Wye 277/480 V
con contatto di telesegnalamento
ANSI/UL 1449 Open-Type 1 SPD
Non sono necessari dispositivi aggiuntivi di protezione massima da sovracorrente
Tensione nominale del sistema: 277/480 V Wye
Livello di protezione [L-G]/[L-L]: 1200 Vpk / 2500 Vpk
corrente impulsiva nominale di scarica (8/20): 20 kA
Corrente impulsiva max di scarica (8/20): 50 kA
Tenuta al corto circuito (SCCR): 200 kA
Indicazione di difetto
Larghezza: 3 unità

Fabbricato: DEHN
Tipo: DG MU 3PY 480 3W+G R
Art.: 908319
o similare.

Certificates

Technical data

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione massima continuativa AC [L-G] / [L-L] (MCOV)	385 V / 770 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-G] / [L-L] (VPR)	1200 V / 2500 V
Protezione max. da sovraccorrente in rete	non necessaria
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
UL 1449 edition	5^th edition
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione nominale AC [L-G] / [L-L] (U_N )	277 V / 480 V
Frequenza	50 / 60 Hz
Tensione massima continuativa AC [L-G] / [L-L] (MCOV)	385 V / 770 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-G] / [L-L] (VPR)	1200 V / 2500 V
Protezione max. da sovraccorrente in rete	non necessaria
Tenuta al corto circuito (SCCR)	200 kA
Utilizzabile in impianto di erogazioe elettrica	trifase Wye
Temperatura d'esercizio (T_U )	-40°C…+85°C
Visualizzazione funzionamento / guasto	verde / rosso
Sezione del collegamento (min)	2.5 mm² / 14 AWG
Sezione del collegamento (max)	25 mm²/ 4 AWG
Coppia di serraggio	35-45 Lbs-in
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale custodia	termoplastica, colore rosso, UL 94 V-0
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Connessione del contatto FM	solo su circuiti Class 2
Sezione di collegamento morsetti FM	AWG 16-22 / 1,5 mm² - 0,34mm²
Coppia di serraggio per morsetti FM	3 Lbs-in
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

Product 908319 was added to Notepad.

Go to Notepad

Product 908319 was added to the cart.

Go to Web-Shop

Part No. 908306 DG MU 3PY 600 3W+G R

GTIN 4013364148734, Customs tariff No. (EU): 85363030, Gross weight: 391.20 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard MU 3PY 600 3W+G R
Limitatore di sovratensione tripolare modulare innestabile
per sistemi Wye 347/600 V
con contatto di telesegnalamento
ANSI/UL 1449 Open-Type 1 SPD
Non sono necessari dispositivi aggiuntivi di protezione massima da sovracorrente
Tensione nominale del sistema: 347/600 V Wye
Livello di protezione [L-G]/[L-L]: 1500 Vpk/3000 Vpk
corrente impulsiva nominale di scarica (8/20): 20 kA
Corrente impulsiva max di scarica (8/20): 50 kA
Tenuta al corto circuito (SCCR): 200 kA
Indicazione di difetto
Larghezza: 3 unità

Fabbricato: DEHN
Tipo: DG MU 3PY 600 3W+G R
Art.: 908306
o similare.

Certificates

Technical data

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione massima continuativa AC [L-G] / [L-L] (MCOV)	510 V / 1020 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-G] / [L-L] (VPR)	1500 V / 3000 V
Protezione max. da sovraccorrente in rete	non necessaria
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione nominale AC [L-G] / [L-L] (U_N )	347 V / 600 V
Frequenza	50 / 60 Hz
Tensione massima continuativa AC [L-G] / [L-L] (MCOV)	510 V / 1020 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-G] / [L-L] (VPR)	1500 V / 3000 V
Protezione max. da sovraccorrente in rete	non necessaria
Tenuta al corto circuito (SCCR)	200 kA
Utilizzabile in impianto di erogazioe elettrica	trifase Wye
Temperatura d'esercizio (T_U )	-40°C…+85°C
Visualizzazione funzionamento / guasto	verde / rosso
Sezione del collegamento (min)	2.5 mm² / 14 AWG
Sezione del collegamento (max)	25 mm²/ 4 AWG
Coppia di serraggio	35-45 Lbs-in
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale custodia	termoplastica, colore rosso, UL 94 V-0
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Connessione del contatto FM	solo su circuiti Class 2
Sezione di collegamento morsetti FM	AWG 16-22 / 1,5 mm² - 0,34mm²
Coppia di serraggio per morsetti FM	3 Lbs-in
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

Product 908306 was added to Notepad.

Go to Notepad

Product 908306 was added to the cart.

Go to Web-Shop

Part No. 908350 DG MU 3PD 480 3W+G

GTIN 4013364148741, Customs tariff No. (EU): 85363030, Gross weight: 393.70 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard MU 3PD 480 3W+G
Limitatore di sovratensione tripolare modulare innestabile
per sistemi Delta 480 V
ANSI/UL 1449 Open-Type 1 SPD
Non sono necessari dispositivi aggiuntivi di protezione massima da sovracorrente
Tensione nominale del sistema: 480 V Delta
Livello di protezione [L-G]/[L-L]: 1800 Vpk/3000 Vpk
corrente impulsiva nominale di scarica (8/20): 20 kA
Corrente impulsiva max di scarica (8/20): 50 kA
Tenuta al corto circuito (SCCR): 200 kA
Indicazione di difetto
Larghezza: 3 unità

Fabbricato: DEHN
Tipo: DG MU 3PD 480 3W+G
Art.: 908350
o similare.

Certificates

Technical data

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione massima continuativa AC [L-G] / [L-L] (MCOV)	550 V / 1100 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-G] / [L-L] (VPR)	1800 V / 3000 V
Protezione max. da sovraccorrente in rete	non necessaria
Omologazioni	UL, CSA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione nominale AC [L-G] / [L-L] (U_N )	480 V / 480 V
Frequenza	50 / 60 Hz
Tensione massima continuativa AC [L-G] / [L-L] (MCOV)	550 V / 1100 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-G] / [L-L] (VPR)	1800 V / 3000 V
Protezione max. da sovraccorrente in rete	non necessaria
Tenuta al corto circuito (SCCR)	200 kA
Utilizzabile in impianto di erogazioe elettrica	trifase Delta
Temperatura d'esercizio (T_U )	-40°C…+85°C
Visualizzazione funzionamento / guasto	verde / rosso
Sezione del collegamento (min)	2.5 mm² / 14 AWG
Sezione del collegamento (max)	25 mm²/ 4 AWG
Coppia di serraggio	35-45 Lbs-in
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale custodia	termoplastica, colore rosso, UL 94 V-0
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	UL, CSA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

Product 908350 was added to Notepad.

Go to Notepad

Product 908350 was added to the cart.

Go to Web-Shop

Part No. 908351 DG MU 3PD 240 3W+G

GTIN 4013364148826, Customs tariff No. (EU): 85363030, Gross weight: 339.90 g, PU: 1.00 pz.

Images

Additional information

CAD files

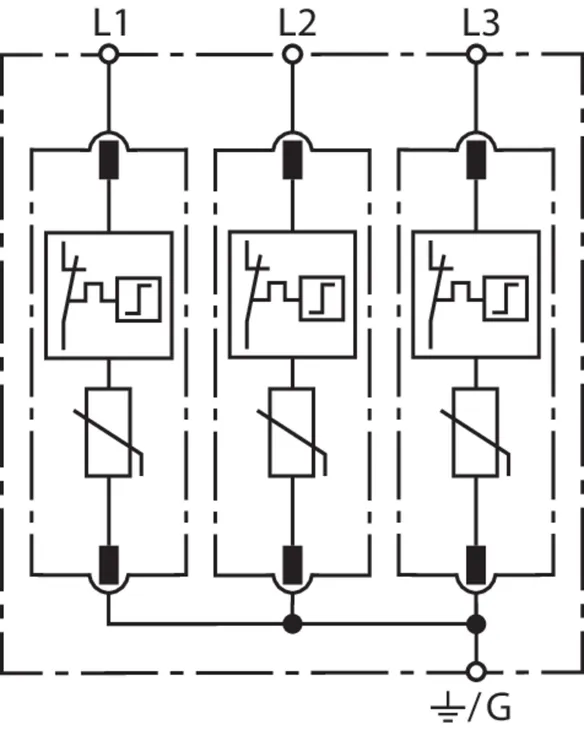

Limitatore di sovratensione DEHNguard DG MU 3PD 240 3W+G
Limitatore di sovratensione tripolare modulare innestabile
per sistemi Delta 240 V
ANSI/UL 1449 Open-Type 1 SPD
Non sono necessari dispositivi aggiuntivi di protezione massima da sovracorrente
Tensione nominale del sistema: 240 V Delta
Livello di protezione [L-G]/[L-L]: 800 Vpk/1500 Vpk
corrente impulsiva nominale di scarica (8/20): 20 kA
Corrente impulsiva max di scarica (8/20): 50 kA
Tenuta al corto circuito (SCCR): 200 kA
Indicazione di difetto
Larghezza: 3 unità

Fabbricato: DEHN
Tipo: DG MU 3PD 240 3W+G
Art.: 908351
o similare.

Certificates

Technical data

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione massima continuativa AC [L-G] / [L-L] (MCOV)	275 V / 550 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-G] / [L-L] (VPR)	800 V / 1500 V
Protezione max. da sovraccorrente in rete	non necessaria
Omologazioni	UL, CSA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione nominale AC [L-G] / [L-L] (U_N )	240 V / 240 V
Frequenza	50 / 60 Hz
Tensione massima continuativa AC [L-G] / [L-L] (MCOV)	275 V / 550 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-G] / [L-L] (VPR)	800 V / 1500 V
Protezione max. da sovraccorrente in rete	non necessaria
Tenuta al corto circuito (SCCR)	200 kA
Utilizzabile in impianto di erogazioe elettrica	trifase Delta
Temperatura d'esercizio (T_U )	-40°C…+85°C
Visualizzazione funzionamento / guasto	verde / rosso
Sezione del collegamento (min)	2.5 mm² / 14 AWG
Sezione del collegamento (max)	25 mm²/ 4 AWG
Coppia di serraggio	35-45 Lbs-in
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale custodia	termoplastica, colore rosso, UL 94 V-0
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	UL, CSA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

Product 908351 was added to Notepad.

Go to Notepad

Product 908351 was added to the cart.

Go to Web-Shop

Part No. 908355 DG MU 3PD 480 3W+G R

GTIN 4013364148758, Customs tariff No. (EU): 85363030, Gross weight: 400.50 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard MU 3PD 480 3W+G R
Limitatore di sovratensione tripolare modulare innestabile
per sistemi Delta 480 V
con contatto di telesegnalamento
ANSI/UL 1449 Open-Type 1 SPD
Non sono necessari dispositivi aggiuntivi di protezione massima da sovracorrente
Tensione nominale del sistema: 480 V Delta
Livello di protezione [L-G]/[L-L]: 1800 Vpk/3000 Vpk
corrente impulsiva nominale di scarica (8/20): 20 kA
Corrente impulsiva max di scarica (8/20): 50 kA
Tenuta al corto circuito (SCCR): 200 kA
Indicazione di difetto
Larghezza: 3 unità

Fabbricato: DEHN
Tipo: DG MU 3PD 480 3W+G R
Art.: 908355
o similare.

Certificates

Technical data

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione massima continuativa AC [L-G] / [L-L] (MCOV)	550 V / 1100 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-G] / [L-L] (VPR)	1800 V / 3000 V
Protezione max. da sovraccorrente in rete	non necessaria
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
UL 1449 edition	5^th edition
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione nominale AC [L-G] / [L-L] (U_N )	480 V / 480 V
Frequenza	50 / 60 Hz
Tensione massima continuativa AC [L-G] / [L-L] (MCOV)	550 V / 1100 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-G] / [L-L] (VPR)	1800 V / 3000 V
Protezione max. da sovraccorrente in rete	non necessaria
Tenuta al corto circuito (SCCR)	200 kA
Utilizzabile in impianto di erogazioe elettrica	trifase Delta
Temperatura d'esercizio (T_U )	-40°C…+85°C
Visualizzazione funzionamento / guasto	verde / rosso
Sezione del collegamento (min)	2.5 mm² / 14 AWG
Sezione del collegamento (max)	25 mm²/ 4 AWG
Coppia di serraggio	35-45 Lbs-in
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale custodia	termoplastica, colore rosso, UL 94 V-0
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Connessione del contatto FM	solo su circuiti Class 2
Sezione di collegamento morsetti FM	AWG 16-22 / 1,5 mm² - 0,34mm²
Coppia di serraggio per morsetti FM	3 Lbs-in
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

Product 908355 was added to Notepad.

Go to Notepad

Product 908355 was added to the cart.

Go to Web-Shop

Part No. 908356 DG MU 3PD 240 3W+G R

GTIN 4013364148833, Customs tariff No. (EU): 85363030, Gross weight: 346.30 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard DG MU 3PD 240 3W+G R
Limitatore di sovratensione tripolare modulare innestabile
per sistemi Delta 240 V
con contatto di telesegnalamento
ANSI/UL 1449 Open-Type 1 SPD
Non sono necessari dispositivi aggiuntivi di protezione massima da sovracorrente
Tensione nominale del sistema: 240 V Delta
Livello di protezione [L-G]/[L-L]: 800 Vpk/1500 Vpk
corrente impulsiva nominale di scarica (8/20): 20 kA
Corrente impulsiva max di scarica (8/20): 50 kA
Tenuta al corto circuito (SCCR): 200 kA
Indicazione di difetto
Larghezza: 3 unità

Fabbricato: DEHN
Tipo: DG MU 3PD 240 3W+G R
Art.: 908356
o similare.

Certificates

Technical data

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione massima continuativa AC [L-G] / [L-L] (MCOV)	275 V / 550 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-G] / [L-L] (VPR)	800 V / 1500 V
Protezione max. da sovraccorrente in rete	non necessaria
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
UL 1449 edition	5^th edition
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione nominale AC [L-G] / [L-L] (U_N )	240 V / 240 V
Frequenza	50 / 60 Hz
Tensione massima continuativa AC [L-G] / [L-L] (MCOV)	275 V / 550 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-G] / [L-L] (VPR)	800 V / 1500 V
Protezione max. da sovraccorrente in rete	non necessaria
Tenuta al corto circuito (SCCR)	200 kA
Utilizzabile in impianto di erogazioe elettrica	trifase Delta
Temperatura d'esercizio (T_U )	-40°C…+85°C
Visualizzazione funzionamento / guasto	verde / rosso
Sezione del collegamento (min)	2.5 mm² / 14 AWG
Sezione del collegamento (max)	25 mm²/ 4 AWG
Coppia di serraggio	35-45 Lbs-in
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale custodia	termoplastica, colore rosso, UL 94 V-0
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Connessione del contatto FM	solo su circuiti Class 2
Sezione di collegamento morsetti FM	AWG 16-22 / 1,5 mm² - 0,34mm²
Coppia di serraggio per morsetti FM	3 Lbs-in
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

Product 908356 was added to Notepad.

Go to Notepad

Product 908356 was added to the cart.

Go to Web-Shop

Part No. 908340 DG MU 3PY 208 4W+G

GTIN 4013364148840, Customs tariff No. (EU): 85363030, Gross weight: 412.30 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard MU 3PY 208 4W+G
Limitatore di sovratensione tetrapolare modulare innestabile
per sistemi Delta 120/208 V
ANSI/UL 1449 Open-Type 1 SPD
Non sono necessari dispositivi aggiuntivi di protezione massima da sovracorrente
Tensione nominale del sistema: 120/208 V Wye
Livello di protezione [L-N]/[L-G]/[L-L]/[N-G]:
600 Vpk / 1200 Vpk / 1200 Vpk / 600 Vpk
corrente impulsiva nominale di scarica (8/20): 20 kA
Corrente impulsiva max di scarica (8/20): 50 kA
Tenuta al corto circuito (SCCR): 200 kA
Indicazione di difetto
Larghezza: 4 unità

Fabbricato: DEHN
Tipo: DG MU 3PY 208 4W+G
Art.: 908340
o similare.

Certificates

Technical data

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione massima continuativa AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	180 V / 360 V / 360 V / 180 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-N] / [L-G] / [L-L] / [N-G] (VPR)	600 V / 1200 V / 1200 V / 600 V
Protezione max. da sovraccorrente in rete	non necessaria
Omologazioni	UL, CSA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione nominale AC [L-N] / [L-G] / [L-L] / [N-G] (U_N )	120 V / 120 V / 208 V / 0 V
Frequenza	50 / 60 Hz
Tensione massima continuativa AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	180 V / 360 V / 360 V / 180 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-N] / [L-G] / [L-L] / [N-G] (VPR)	600 V / 1200 V / 1200 V / 600 V
Protezione max. da sovraccorrente in rete	non necessaria
Tenuta al corto circuito (SCCR)	200 kA
Utilizzabile in impianto di erogazioe elettrica	trifase Wye
Temperatura d'esercizio (T_U )	-40°C…+85°C
Visualizzazione funzionamento / guasto	verde / rosso
Sezione del collegamento (min)	2.5 mm² / 14 AWG
Sezione del collegamento (max)	25 mm²/ 4 AWG
Coppia di serraggio	35-45 Lbs-in
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale custodia	termoplastica, colore rosso, UL 94 V-0
Grado di protezione	IP 20

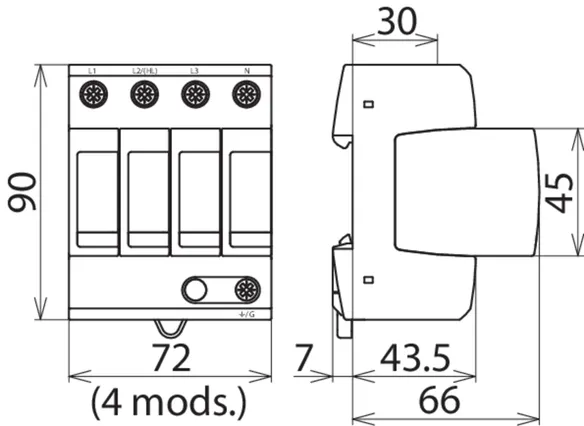

Dimensioni	4 unità, DIN 43880
Omologazioni	UL, CSA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

Product 908340 was added to Notepad.

Go to Notepad

Product 908340 was added to the cart.

Go to Web-Shop

Part No. 908341 DG MU 3PY 480 4W+G

GTIN 4013364148864, Customs tariff No. (EU): 85363030, Gross weight: 449.40 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard MU 3PY 480 4W+G
Limitatore di sovratensione tetrapolare modulare innestabile
per sistemi Delta 277/480 V
ANSI/UL 1449 Open-Type 1 SPD
Non sono necessari dispositivi aggiuntivi di protezione massima da sovracorrente
Tensione nominale del sistema: 277/480 V Wye
Livello di protezione [L-N]/[L-G]/[L-L]/[N-G]:
1200 Vpk / 1800 Vpk / 2500 Vpk / 600 Vpk
corrente impulsiva nominale di scarica (8/20): 20 kA
Corrente impulsiva max di scarica (8/20): 50 kA
Tenuta al corto circuito (SCCR): 200 kA
Indicazione di difetto
Larghezza: 4 unità

Fabbricato: DEHN
Tipo: DG MU 3PY 480 4W+G
Art.: 908341
o similare.

Certificates

Technical data

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione massima continuativa AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	385 V / 565 V / 770 V / 180 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-N] / [L-G] / [L-L] / [N-G] (VPR)	1200 V / 1800 V / 2500 V / 600 V
Protezione max. da sovraccorrente in rete	non necessaria
Omologazioni	UL, CSA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione nominale AC [L-N] / [L-G] / [L-L] / [N-G] (U_N )	277 V / 277 V / 480 V / 0 V
Frequenza	50 / 60 Hz
Tensione massima continuativa AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	385 V / 565 V / 770 V / 180 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-N] / [L-G] / [L-L] / [N-G] (VPR)	1200 V / 1800 V / 2500 V / 600 V
Protezione max. da sovraccorrente in rete	non necessaria
Tenuta al corto circuito (SCCR)	200 kA
Utilizzabile in impianto di erogazioe elettrica	trifase Wye
Temperatura d'esercizio (T_U )	-40°C…+85°C
Visualizzazione funzionamento / guasto	verde / rosso
Sezione del collegamento (min)	2.5 mm² / 14 AWG
Sezione del collegamento (max)	25 mm²/ 4 AWG
Coppia di serraggio	35-45 Lbs-in
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale custodia	termoplastica, colore rosso, UL 94 V-0
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	UL, CSA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

Product 908341 was added to Notepad.

Go to Notepad

Product 908341 was added to the cart.

Go to Web-Shop

Part No. 908342 DG MU 3PY 600 4W+G

GTIN 4013364148765, Customs tariff No. (EU): 85363030, Gross weight: 473.60 g, PU: 1.00 pz.

Images

Additional information

CAD files

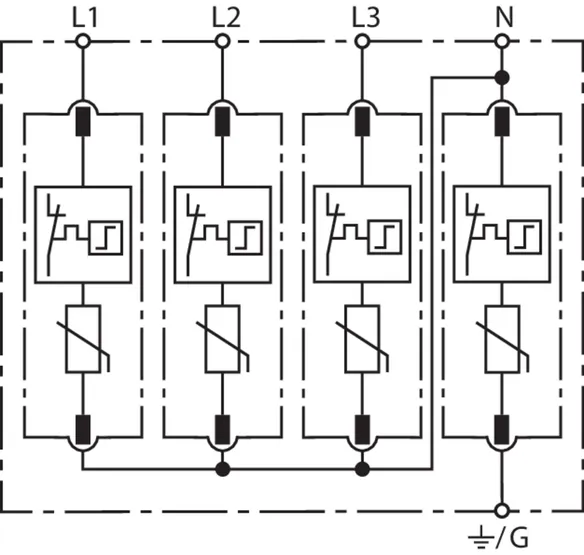

Limitatore di sovratensione DEHNguard MU 3PY 600 4W+G
Limitatore di sovratensione tetrapolare modulare innestabile
per sistemi Delta 347/600 V
ANSI/UL 1449 Open-Type 1 SPD
Non sono necessari dispositivi aggiuntivi di protezione massima da sovracorrente
Tensione nominale del sistema: 347/600 V Wye
Livello di protezione [L-N]/[L-G]/[L-L]/[N-G]:
1500 Vpk / 2000 Vpk / 3000 Vpk / 600 Vpk
corrente impulsiva nominale di scarica (8/20): 20 kA
Corrente impulsiva max di scarica (8/20): 50 kA
Tenuta al corto circuito (SCCR): 200 kA
Indicazione di difetto
Larghezza: 4 unità

Fabbricato: DEHN
Tipo: DG MU 3PY 600 4W+G
Art.: 908342
o similare.

Certificates

Technical data

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione massima continuativa AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	510 V / 690 V / 1020 V / 180 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-N] / [L-G] / [L-L] / [N-G] (VPR)	1500 V / 2000 V / 3000 V / 600 V
Protezione max. da sovraccorrente in rete	non necessaria
Omologazioni	UL, CSA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione nominale AC [L-N] / [L-G] / [L-L] / [N-G] (U_N )	347 V / 347 V / 600 V / 0 V
Frequenza	50 / 60 Hz
Tensione massima continuativa AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	510 V / 690 V / 1020 V / 180 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-N] / [L-G] / [L-L] / [N-G] (VPR)	1500 V / 2000 V / 3000 V / 600 V
Protezione max. da sovraccorrente in rete	non necessaria
Tenuta al corto circuito (SCCR)	200 kA
Utilizzabile in impianto di erogazioe elettrica	trifase Wye
Temperatura d'esercizio (T_U )	-40°C…+85°C
Visualizzazione funzionamento / guasto	verde / rosso
Sezione del collegamento (min)	2.5 mm² / 14 AWG
Sezione del collegamento (max)	25 mm²/ 4 AWG
Coppia di serraggio	35-45 Lbs-in
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale custodia	termoplastica, colore rosso, UL 94 V-0
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	UL, CSA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

Product 908342 was added to Notepad.

Go to Notepad

Product 908342 was added to the cart.

Go to Web-Shop

Part No. 908345 DG MU 3PY 208 4W+G R

GTIN 4013364148857, Customs tariff No. (EU): 85363030, Gross weight: 419.50 g, PU: 1.00 pz.

Images

Additional information

CAD files

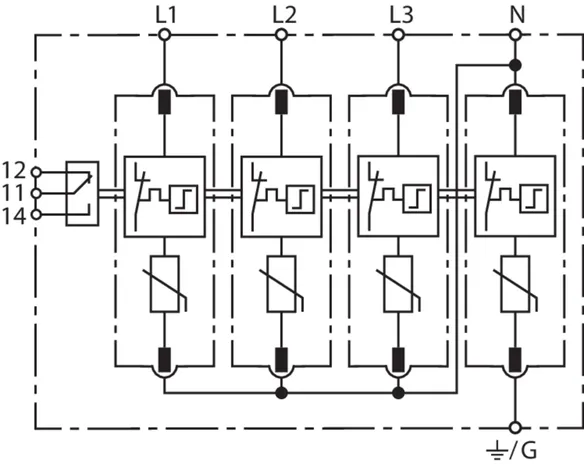

Limitatore di sovratensione DEHNguard MU 3PY 208 4W+G R
Limitatore di sovratensione tetrapolare modulare innestabile
per sistemi Delta 120/208 V
con contatto di telesegnalamento
ANSI/UL 1449 Open-Type 1 SPD
Non sono necessari dispositivi aggiuntivi di protezione massima da sovracorrente
Tensione nominale del sistema: 120/208 V Wye
Livello di protezione [L-N]/[L-G]/[L-L]/[N-G]:
600 Vpk / 1200 Vpk / 1200 Vpk / 600 Vpk
corrente impulsiva nominale di scarica (8/20): 20 kA
Corrente impulsiva max di scarica (8/20): 50 kA
Tenuta al corto circuito (SCCR): 200 kA
Indicazione di difetto
Larghezza: 4 unità

Fabbricato: DEHN
Tipo: DG MU 3PY 208 4W+G R
Art.: 908345
o similare.

Certificates

Technical data

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione massima continuativa AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	180 V / 360 V / 360 V / 180 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-N] / [L-G] / [L-L] / [N-G] (VPR)	600 V / 1200 V / 1200 V / 600 V
Protezione max. da sovraccorrente in rete	non necessaria
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
UL 1449 edition	5^th edition
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione nominale AC [L-N] / [L-G] / [L-L] / [N-G] (U_N )	120 V / 120 V / 208 V / 0 V
Frequenza	50 / 60 Hz
Tensione massima continuativa AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	180 V / 360 V / 360 V / 180 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-N] / [L-G] / [L-L] / [N-G] (VPR)	600 V / 1200 V / 1200 V / 600 V
Protezione max. da sovraccorrente in rete	non necessaria
Tenuta al corto circuito (SCCR)	200 kA
Utilizzabile in impianto di erogazioe elettrica	trifase Wye
Temperatura d'esercizio (T_U )	-40°C…+85°C
Visualizzazione funzionamento / guasto	verde / rosso
Sezione del collegamento (min)	2.5 mm² / 14 AWG
Sezione del collegamento (max)	25 mm²/ 4 AWG
Coppia di serraggio	35-45 Lbs-in
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale custodia	termoplastica, colore rosso, UL 94 V-0
Grado di protezione	IP 20

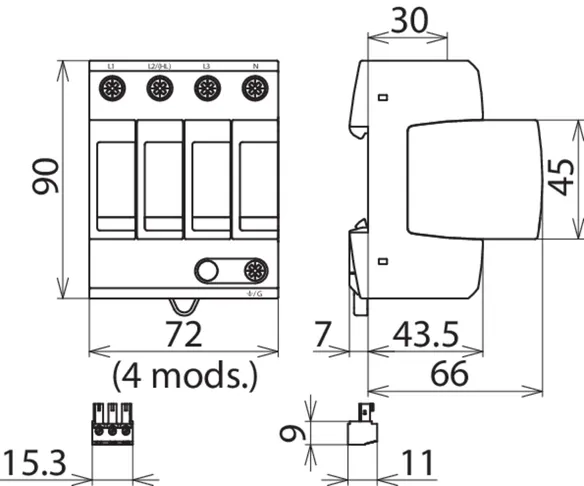

Dimensioni	4 unità, DIN 43880
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Connessione del contatto FM	solo su circuiti Class 2
Sezione di collegamento morsetti FM	AWG 16-22 / 1,5 mm² - 0,34mm²
Coppia di serraggio per morsetti FM	3 Lbs-in
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

Product 908345 was added to Notepad.

Go to Notepad

Product 908345 was added to the cart.

Go to Web-Shop

Part No. 908346 DG MU 3PY 480 4W+G R

GTIN 4013364148871, Customs tariff No. (EU): 85363030, Gross weight: 458.30 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard MU 3PY 480 4W+G
Limitatore di sovratensione tetrapolare modulare innestabile
per sistemi Wye 277/480 V
con contatto di telesegnalamento
ANSI/UL 1449 Open-Type 1 SPD
Non sono necessari dispositivi aggiuntivi di protezione massima da sovracorrente
Tensione nominale del sistema: 277/480 V Wye
Livello di protezione [L-N]/[L-G]/[L-L]/[N-G]:
1200 Vpk / 1800 Vpk / 2500 Vpk / 600 Vpk
corrente impulsiva nominale di scarica (8/20): 20 kA
Corrente impulsiva max di scarica (8/20): 50 kA
Tenuta al corto circuito (SCCR): 200 kA
Indicazione di difetto
Larghezza: 4 unità

Fabbricato: DEHN
Tipo: DG MU 3PY 480 4W+G R
Art.: 908346
o similare.

Certificates

Technical data

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione massima continuativa AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	385 V / 565 V / 770 V / 180 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-N] / [L-G] / [L-L] / [N-G] (VPR)	1200 V / 1800 V / 2500 V / 600 V
Protezione max. da sovraccorrente in rete	non necessaria
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
UL 1449 edition	5^th edition
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione nominale AC [L-N] / [L-G] / [L-L] / [N-G] (U_N )	277 V / 277 V / 480 V / 0 V
Frequenza	50 / 60 Hz
Tensione massima continuativa AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	385 V / 565 V / 770 V / 180 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-N] / [L-G] / [L-L] / [N-G] (VPR)	1200 V / 1800 V / 2500 V / 600 V
Protezione max. da sovraccorrente in rete	non necessaria
Tenuta al corto circuito (SCCR)	200 kA
Utilizzabile in impianto di erogazioe elettrica	trifase Wye
Temperatura d'esercizio (T_U )	-40°C…+85°C
Visualizzazione funzionamento / guasto	verde / rosso
Sezione del collegamento (min)	2.5 mm² / 14 AWG
Sezione del collegamento (max)	25 mm²/ 4 AWG
Coppia di serraggio	35-45 Lbs-in
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale custodia	termoplastica, colore rosso, UL 94 V-0
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Connessione del contatto FM	solo su circuiti Class 2
Sezione di collegamento morsetti FM	AWG 16-22 / 1,5 mm² - 0,34mm²
Coppia di serraggio per morsetti FM	3 Lbs-in
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

Product 908346 was added to Notepad.

Go to Notepad

Product 908346 was added to the cart.

Go to Web-Shop

Part No. 908347 DG MU 3PY 600 4W+G R

GTIN 4013364148772, Customs tariff No. (EU): 85363030, Gross weight: 481.50 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard MU 3PY 600 4W+G
Limitatore di sovratensione tetrapolare modulare innestabile
per sistemi Wye 347/600 V
con contatto di telesegnalamento
ANSI/UL 1449 Open-Type 1 SPD
Non sono necessari dispositivi aggiuntivi di protezione massima da sovracorrente
Tensione nominale del sistema: 347/600 V Wye
Livello di protezione [L-N]/[L-G]/[L-L]/[N-G]:
1500 Vpk / 2000 Vpk / 3000 Vpk / 600 Vpk
corrente impulsiva nominale di scarica (8/20): 20 kA
Corrente impulsiva max di scarica (8/20): 50 kA
Tenuta al corto circuito (SCCR): 200 kA
Indicazione di difetto
Larghezza: 4 unità

Fabbricato: DEHN
Tipo: DG MU 3PY 600 4W+G R
Art.: 908347
o similare.

Certificates

Technical data

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione massima continuativa AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	510 V / 690 V / 1020 V / 180 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-N] / [L-G] / [L-L] / [N-G] (VPR)	1500 V / 2000 V / 3000 V / 600 V
Protezione max. da sovraccorrente in rete	non necessaria
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione nominale AC [L-N] / [L-G] / [L-L] / [N-G] (U_N )	347 V / 347 V / 600 V / 0 V
Frequenza	50 / 60 Hz
Tensione massima continuativa AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	510 V / 690 V / 1020 V / 180 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-N] / [L-G] / [L-L] / [N-G] (VPR)	1500 V / 2000 V / 3000 V / 600 V
Protezione max. da sovraccorrente in rete	non necessaria
Tenuta al corto circuito (SCCR)	200 kA
Utilizzabile in impianto di erogazioe elettrica	trifase Wye
Temperatura d'esercizio (T_U )	-40°C…+85°C
Visualizzazione funzionamento / guasto	verde / rosso
Sezione del collegamento (min)	2.5 mm² / 14 AWG
Sezione del collegamento (max)	25 mm²/ 4 AWG
Coppia di serraggio	35-45 Lbs-in
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale custodia	termoplastica, colore rosso, UL 94 V-0
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Connessione del contatto FM	solo su circuiti Class 2
Sezione di collegamento morsetti FM	AWG 16-22 / 1,5 mm² - 0,34mm²
Coppia di serraggio per morsetti FM	3 Lbs-in
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

Product 908347 was added to Notepad.

Go to Notepad

Product 908347 was added to the cart.

Go to Web-Shop

Part No. 908343 DG MU 3PH 240 4W+G

GTIN 4013364148789, Customs tariff No. (EU): 85363030, Gross weight: 424.80 g, PU: 1.00 pz.

Images

Additional information

CAD files

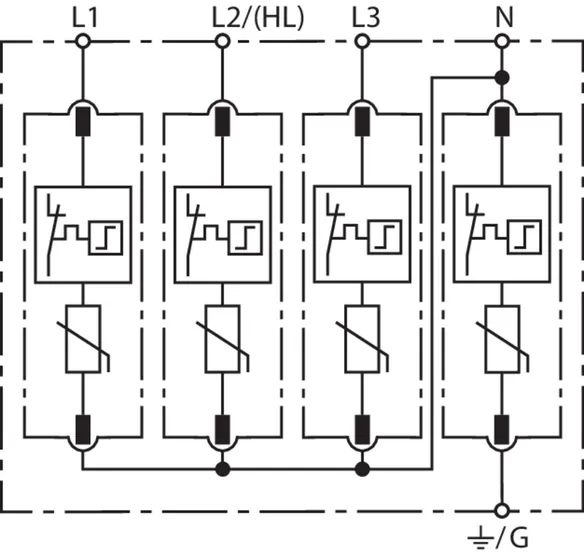

Limitatore di sovratensione DEHNguard MU 3PH 240 4W+G
Limitatore di sovratensione tetrapolare modulare innestabile
per sistemi High Leg Delta 120/240 V
ANSI/UL 1449 Open-Type 1 SPD
Non sono necessari dispositivi aggiuntivi di protezione massima da sovracorrente
Tensione nominale del sistema: 120/240 V High Leg Delta
Livello di protezione [L-N]/[H-N]/[L-G]/[H-G]/[L-L]/[L-H]/[N-G]:
700 Vpk / 800 Vpk / 1200 Vpk / 1500 Vpk / 1500 Vpk / 1500 Vpk / 600 Vpk
corrente impulsiva nominale di scarica (8/20): 20 kA
Corrente impulsiva max di scarica (8/20): 50 kA
Tenuta al corto circuito (SCCR): 200 kA
Indicazione di difetto
Larghezza: 4 unità

Fabbricato: DEHN
Tipo: DG MU 3PH 240 4W+G
Art.: 908343
o similare.

Certificates

Technical data

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione massima continuativa AC [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G]	230 V / 275 V / 410 V / 455 V / 460 V / 505 V / 180 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G] (VPR)	700 V / 800 V / 1200 V / 1500 V / 1500 V / 1500 V / 600 V
Protezione max. da sovraccorrente in rete	non necessaria
Omologazioni	UL, CSA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione nominale AC [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G] (U_N )	120 V / 208 V / 120 V / 208 V / 240 V / 240 V / 0 V
Frequenza	50 / 60 Hz
Tensione massima continuativa AC [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G]	230 V / 275 V / 410 V / 455 V / 460 V / 505 V / 180 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G] (VPR)	700 V / 800 V / 1200 V / 1500 V / 1500 V / 1500 V / 600 V
Protezione max. da sovraccorrente in rete	non necessaria
Tenuta al corto circuito (SCCR)	200 kA
Utilizzabile in impianto di erogazioe elettrica	trifase High Leg Delta
Temperatura d'esercizio (T_U )	-40°C…+85°C
Visualizzazione funzionamento / guasto	verde / rosso
Sezione del collegamento (min)	2.5 mm² / 14 AWG
Sezione del collegamento (max)	25 mm²/ 4 AWG
Coppia di serraggio	35-45 Lbs-in
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale custodia	termoplastica, colore rosso, UL 94 V-0
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	UL, CSA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

Product 908343 was added to Notepad.

Go to Notepad

Product 908343 was added to the cart.

Go to Web-Shop

Part No. 908344 DG MU 3PH 480 4W+G

GTIN 4013364148802, Customs tariff No. (EU): 85363030, Gross weight: 456.50 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard MU 3PH 480 4W+G
Limitatore di sovratensione tetrapolare modulare innestabile
per sistemi High Leg Delta 240/480 V
ANSI/UL 1449 Open-Type 1 SPD
Non sono necessari dispositivi aggiuntivi di protezione massima da sovracorrente
Tensione nominale del sistema: 240/480 V High Leg Delta
Livello di protezione [L-N]/[H-N]/[L-G]/[H-G]/[L-L]/[L-H]/[N-G]:
1200 Vpk / 1500 Vpk / 1800 Vpk / 2000 Vpk / 2500 Vpk / 2500 Vpk / 600 Vpk
corrente impulsiva nominale di scarica (8/20): 20 kA
Corrente impulsiva max di scarica (8/20): 50 kA
Tenuta al corto circuito (SCCR): 200 kA
Indicazione di difetto
Larghezza: 4 unità

Fabbricato: DEHN
Tipo: DG MU 3PH 480 4W+G
Art.: 908344
o similare.

Certificates

Technical data

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione massima continuativa AC [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G]	385 V / 510 V / 565 V / 690 V / 770 V / 895 V / 180 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G] (VPR)	1200 V / 1500 V / 1800 V / 2000 V / 2500 V / 2500 V / 600 V
Protezione max. da sovraccorrente in rete	non necessaria
Omologazioni	UL, CSA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione nominale AC [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G] (U_N )	240 V / 416 V / 240 V / 416 V / 480 V / 480 V / 0 V
Frequenza	50 / 60 Hz
Tensione massima continuativa AC [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G]	385 V / 510 V / 565 V / 690 V / 770 V / 895 V / 180 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G] (VPR)	1200 V / 1500 V / 1800 V / 2000 V / 2500 V / 2500 V / 600 V
Protezione max. da sovraccorrente in rete	non necessaria
Tenuta al corto circuito (SCCR)	200 kA
Utilizzabile in impianto di erogazioe elettrica	trifase High Leg Delta
Temperatura d'esercizio (T_U )	-40°C…+85°C
Visualizzazione funzionamento / guasto	verde / rosso
Sezione del collegamento (min)	2.5 mm² / 14 AWG
Sezione del collegamento (max)	25 mm²/ 4 AWG
Coppia di serraggio	35-45 Lbs-in
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale custodia	termoplastica, colore rosso, UL 94 V-0
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	UL, CSA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

Product 908344 was added to Notepad.

Go to Notepad

Product 908344 was added to the cart.

Go to Web-Shop

Part No. 908348 DG MU 3PH 240 4W+G R

GTIN 4013364148796, Customs tariff No. (EU): 85363030, Gross weight: 432.50 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard MU 3PH 240 4W+G R
Limitatore di sovratensione tetrapolare modulare innestabile
per sistemi High Leg Delta 120/240 V
con contatto di telesegnalamento
ANSI/UL 1449 Open-Type 1 SPD
Non sono necessari dispositivi aggiuntivi di protezione massima da sovracorrente
Tensione nominale del sistema: 120/240 V High Leg Delta
Livello di protezione [L-N]/[H-N]/[L-G]/[H-G]/[L-L]/[L-H]/[N-G]:
700 Vpk / 800 Vpk / 1200 Vpk / 1500 Vpk / 1500 Vpk / 1500 Vpk / 600 Vpk
corrente impulsiva nominale di scarica (8/20): 20 kA
Corrente impulsiva max di scarica (8/20): 50 kA
Tenuta al corto circuito (SCCR): 200 kA
Indicazione di difetto
Larghezza: 4 unità

Fabbricato: DEHN
Tipo: DG MU 3PH 240 4W+G R
Art.: 908348
o similare.

Certificates

Technical data

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione massima continuativa AC [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G]	230 V / 275 V / 410 V / 455 V / 460 V / 505 V / 180 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G] (VPR)	700 V / 800 V / 1200 V / 1500 V / 1500 V / 1500 V / 600 V
Protezione max. da sovraccorrente in rete	non necessaria
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione nominale AC [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G] (U_N )	120 V / 208 V / 120 V / 208 V / 240 V / 240 V / 0 V
Frequenza	50 / 60 Hz
Tensione massima continuativa AC [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G]	230 V / 275 V / 410 V / 455 V / 460 V / 505 V / 180 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G] (VPR)	700 V / 800 V / 1200 V / 1500 V / 1500 V / 1500 V / 600 V
Protezione max. da sovraccorrente in rete	non necessaria
Tenuta al corto circuito (SCCR)	200 kA
Utilizzabile in impianto di erogazioe elettrica	trifase High Leg Delta
Temperatura d'esercizio (T_U )	-40°C…+85°C
Visualizzazione funzionamento / guasto	verde / rosso
Sezione del collegamento (min)	2.5 mm² / 14 AWG
Sezione del collegamento (max)	25 mm²/ 4 AWG
Coppia di serraggio	35-45 Lbs-in
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale custodia	termoplastica, colore rosso, UL 94 V-0
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Connessione del contatto FM	solo su circuiti Class 2
Sezione di collegamento morsetti FM	AWG 16-22 / 1,5 mm² - 0,34mm²
Coppia di serraggio per morsetti FM	3 Lbs-in
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

Product 908348 was added to Notepad.

Go to Notepad

Product 908348 was added to the cart.

Go to Web-Shop

Part No. 908349 DG MU 3PH 480 4W+G R

GTIN 4013364148819, Customs tariff No. (EU): 85363030, Gross weight: 464.40 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard MU 3PH 480 4W+G R
Limitatore di sovratensione tetrapolare modulare innestabile
per sistemi High Leg Delta 240/480 V
con contatto di telesegnalamento
ANSI/UL 1449 Open-Type 1 SPD
Non sono necessari dispositivi aggiuntivi di protezione massima da sovracorrente
Tensione nominale del sistema: 240/480 V High Leg Delta
Livello di protezione [L-N]/[H-N]/[L-G]/[H-G]/[L-L]/[L-H]/[N-G]:
1200 Vpk / 1500 Vpk / 1800 Vpk / 2000 Vpk / 2500 Vpk / 2500 Vpk / 600 Vpk
corrente impulsiva nominale di scarica (8/20): 20 kA
Corrente impulsiva max di scarica (8/20): 50 kA
Tenuta al corto circuito (SCCR): 200 kA
Indicazione di difetto
Larghezza: 4 unità

Fabbricato: DEHN
Tipo: DG MU 3PH 480 4W+G R
Art.: 908349
o similare.

Certificates

Technical data

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione massima continuativa AC [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G]	385 V / 510 V / 565 V / 690 V / 770 V / 895 V / 180 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G] (VPR)	1200 V / 1500 V / 1800 V / 2000 V / 2500 V / 2500 V / 600 V
Protezione max. da sovraccorrente in rete	non necessaria
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione nominale AC [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G] (U_N )	240 V / 416 V / 240 V / 416 V / 480 V / 480 V / 0 V
Frequenza	50 / 60 Hz
Tensione massima continuativa AC [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G]	385 V / 510 V / 565 V / 690 V / 770 V / 895 V / 180 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-N] / [H-N] / [L-G] / [H-G] / [L-L] / [L-H] / [N-G] (VPR)	1200 V / 1500 V / 1800 V / 2000 V / 2500 V / 2500 V / 600 V
Protezione max. da sovraccorrente in rete	non necessaria
Tenuta al corto circuito (SCCR)	200 kA
Utilizzabile in impianto di erogazioe elettrica	trifase High Leg Delta
Temperatura d'esercizio (T_U )	-40°C…+85°C
Visualizzazione funzionamento / guasto	verde / rosso
Sezione del collegamento (min)	2.5 mm² / 14 AWG
Sezione del collegamento (max)	25 mm²/ 4 AWG
Coppia di serraggio	35-45 Lbs-in
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale custodia	termoplastica, colore rosso, UL 94 V-0
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Connessione del contatto FM	solo su circuiti Class 2
Sezione di collegamento morsetti FM	AWG 16-22 / 1,5 mm² - 0,34mm²
Coppia di serraggio per morsetti FM	3 Lbs-in
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

Product 908349 was added to Notepad.

Go to Notepad

Product 908349 was added to the cart.

Go to Web-Shop

Part No. 908190 DG MU SP 240 3W+G

GTIN 4013364148604, Customs tariff No. (EU): 85363030, Gross weight: 235.10 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard MU SP 240 3W+G
Limitatore di sovratensione bipolare modulare innestabile
per sistemi di fase Split 120/240 V - 127/254 V
ANSI/UL 1449 Open-Type 1 SPD
Non sono necessari dispositivi aggiuntivi di protezione massima da sovracorrente
Tensione nominale del sistema: Sistemi di fase Split 120/240 V - 127/254 V
Livello di protezione [L-G]/[L-L]: 700 Vpk / 1500 Vpk
corrente impulsiva nominale di scarica (8/20): 20 kA
Corrente impulsiva max di scarica (8/20): 50 kA
Tenuta al corto circuito (SCCR): 200 kA
Indicazione di difetto
Larghezza: 2 unità

Fabbricato: DEHN
Tipo: DG MU SP 240 3W+G
Art.: 908190
o similare.

Certificates

Technical data

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione massima continuativa AC [L-G] / [L-L] (MCOV)	230 V / 460 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-G] / [L-L] (VPR)	700 V / 1500 V
Protezione max. da sovraccorrente in rete	non necessaria
Omologazioni	UL, CSA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
UL 1449 edition	5^th edition
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione nominale AC [L-G] / [L-L] (U_N )	127 V / 254 V
Frequenza	50 / 60 Hz
Tensione massima continuativa AC [L-G] / [L-L] (MCOV)	230 V / 460 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-G] / [L-L] (VPR)	700 V / 1500 V
Protezione max. da sovraccorrente in rete	non necessaria
Tenuta al corto circuito (SCCR)	200 kA
Utilizzabile in impianto di erogazioe elettrica	fase Split
Temperatura d'esercizio (T_U )	-40°C…+85°C
Visualizzazione funzionamento / guasto	verde / rosso
Sezione del collegamento (min)	2.5 mm² / 14 AWG
Sezione del collegamento (max)	25 mm²/ 4 AWG
Coppia di serraggio	35-45 Lbs-in
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale custodia	termoplastica, colore rosso, UL 94 V-0
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	UL, CSA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

Product 908190 was added to Notepad.

Go to Notepad

Product 908190 was added to the cart.

Go to Web-Shop

Part No. 908192 DG MU SP 480 3W+G

GTIN 4013364148628, Customs tariff No. (EU): 85363030, Gross weight: 254.10 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard MU SP 480 3W+G
Limitatore di sovratensione bipolare modulare innestabile
per sistemi di fase Split 240/480 V
ANSI/UL 1449 Open-Type 1 SPD
Non sono necessari dispositivi aggiuntivi di protezione massima da sovracorrente
Tensione nominale del sistema: 240/480 Sistemi di fase Split V
Livello di protezione [L-G]/[L-L]: 1200 Vpk / 2500 Vpk
corrente impulsiva nominale di scarica (8/20): 20 kA
Corrente impulsiva max di scarica (8/20): 50 kA
Tenuta al corto circuito (SCCR): 200 kA
Indicazione di difetto
Larghezza: 2 unità

Fabbricato: DEHN
Tipo: DG MU SP 480 3W+G
Art.: 908192
o similare.

Certificates

Technical data

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione massima continuativa AC [L-G] / [L-L] (MCOV)	385 V / 770 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-G] / [L-L] (VPR)	1200 V / 2500 V
Protezione max. da sovraccorrente in rete	non necessaria
Omologazioni	UL, CSA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione nominale AC [L-G] / [L-L] (U_N )	240 V / 480 V
Frequenza	50 / 60 Hz
Tensione massima continuativa AC [L-G] / [L-L] (MCOV)	385 V / 770 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-G] / [L-L] (VPR)	1200 V / 2500 V
Protezione max. da sovraccorrente in rete	non necessaria
Tenuta al corto circuito (SCCR)	200 kA
Utilizzabile in impianto di erogazioe elettrica	fase Split
Temperatura d'esercizio (T_U )	-40°C…+85°C
Visualizzazione funzionamento / guasto	verde / rosso
Sezione del collegamento (min)	2.5 mm² / 14 AWG
Sezione del collegamento (max)	25 mm²/ 4 AWG
Coppia di serraggio	35-45 Lbs-in
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale custodia	termoplastica, colore rosso, UL 94 V-0
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	UL, CSA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

Product 908192 was added to Notepad.

Go to Notepad

Product 908192 was added to the cart.

Go to Web-Shop

Part No. 908195 DG MU SP 240 3W+G R

GTIN 4013364148611, Customs tariff No. (EU): 85363030, Gross weight: 241.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard MU SP 240 3W+G R
Limitatore di sovratensione bipolare modulare innestabile
per sistemi di fase Split 120/240 V - 127/254 V
con contatto di telesegnalamento
ANSI/UL 1449 sOpen-Type 1 SPD
Non sono necessari dispositivi aggiuntivi di protezione massima da sovracorrente
Tensione nominale del sistema: Sistemi di fase Split 120/240 V - 127/254 V
Livello di protezione [L-G]/[L-L]: 700 Vpk / 1500 Vpk
corrente impulsiva nominale di scarica (8/20): 20 kA
Corrente impulsiva max di scarica (8/20): 50 kA
Tenuta al corto circuito (SCCR): 200 kA
Indicazione di difetto
Larghezza: 2 unità

Fabbricato: DEHN
Tipo: DG MU SP 240 3W+G R
Art.: 908195
o similare.

Certificates

Technical data

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione massima continuativa AC [L-G] / [L-L] (MCOV)	230 V / 460 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-G] / [L-L] (VPR)	700 V / 1500 V
Protezione max. da sovraccorrente in rete	non necessaria
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
UL 1449 edition	5^th edition
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione nominale AC [L-G] / [L-L] (U_N )	127 V / 254 V
Frequenza	50 / 60 Hz
Tensione massima continuativa AC [L-G] / [L-L] (MCOV)	230 V / 460 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-G] / [L-L] (VPR)	700 V / 1500 V
Protezione max. da sovraccorrente in rete	non necessaria
Tenuta al corto circuito (SCCR)	200 kA
Utilizzabile in impianto di erogazioe elettrica	fase Split
Temperatura d'esercizio (T_U )	-40°C…+85°C
Visualizzazione funzionamento / guasto	verde / rosso
Sezione del collegamento (min)	2.5 mm² / 14 AWG
Sezione del collegamento (max)	25 mm²/ 4 AWG
Coppia di serraggio	35-45 Lbs-in
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale custodia	termoplastica, colore rosso, UL 94 V-0
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Connessione del contatto FM	solo su circuiti Class 2
Sezione di collegamento morsetti FM	AWG 16-22 / 1,5 mm² - 0,34mm²
Coppia di serraggio per morsetti FM	3 Lbs-in
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

Product 908195 was added to Notepad.

Go to Notepad

Product 908195 was added to the cart.

Go to Web-Shop

Part No. 908197 DG MU SP 480 3W+G R

GTIN 4013364148635, Customs tariff No. (EU): 85363030, Gross weight: 259.30 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard MU SP 480 3W+G R
Limitatore di sovratensione bipolare modulare innestabile
per sistemi di fase Split 240/480 V
con contatto di telesegnalamento
ANSI/UL 1449 Open-Type 1 SPD
Non sono necessari dispositivi aggiuntivi di protezione massima da sovracorrente
Tensione nominale del sistema: 240/480 Sistemi di fase Split V
Livello di protezione [L-G]/[L-L]: 1200 Vpk / 2500 Vpk
corrente impulsiva nominale di scarica (8/20): 20 kA
Corrente impulsiva max di scarica (8/20): 50 kA
Tenuta al corto circuito (SCCR): 200 kA
Indicazione di difetto
Larghezza: 2 unità

Fabbricato: DEHN
Tipo: DG MU SP 480 3W+G R
Art.: 908197
o similare.

Certificates

Technical data

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione massima continuativa AC [L-G] / [L-L] (MCOV)	385 V / 770 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-G] / [L-L] (VPR)	1200 V / 2500 V
Protezione max. da sovraccorrente in rete	non necessaria
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione nominale AC [L-G] / [L-L] (U_N )	240 V / 480 V
Frequenza	50 / 60 Hz
Tensione massima continuativa AC [L-G] / [L-L] (MCOV)	385 V / 770 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-G] / [L-L] (VPR)	1200 V / 2500 V
Protezione max. da sovraccorrente in rete	non necessaria
Tenuta al corto circuito (SCCR)	200 kA
Utilizzabile in impianto di erogazioe elettrica	fase Split
Temperatura d'esercizio (T_U )	-40°C…+85°C
Visualizzazione funzionamento / guasto	verde / rosso
Sezione del collegamento (min)	2.5 mm² / 14 AWG
Sezione del collegamento (max)	25 mm²/ 4 AWG
Coppia di serraggio	35-45 Lbs-in
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale custodia	termoplastica, colore rosso, UL 94 V-0
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Connessione del contatto FM	solo su circuiti Class 2
Sezione di collegamento morsetti FM	AWG 16-22 / 1,5 mm² - 0,34mm²
Coppia di serraggio per morsetti FM	3 Lbs-in
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

Product 908197 was added to Notepad.

Go to Notepad

Product 908197 was added to the cart.

Go to Web-Shop

Part No. 908214 DG MU SPN 240 3W+G

GTIN 4013364267961, Customs tariff No. (EU): 85363030, Gross weight: 331.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard MU SPN 240 3W+G
Limitatore di sovratensione bipolare modulare innestabile
per sistemi di fase Split 127/254 V
ANSI/UL 1449 Open-Type 1 SPD
Non sono necessari dispositivi aggiuntivi di protezione massima da sovracorrente
Tensione nominale del sistema: 127/254 Sistemi di fase Split V
Livello di protezione [L-N]/[L-G]/[L-L]/[N-G]:
600 Vpk / 1200 Vpk / 1200 Vpk / 600 Vpk
corrente impulsiva nominale di scarica (8/20): 20 kA
Corrente impulsiva max di scarica (8/20): 50 kA
Tenuta al corto circuito (SCCR): 200 kA
Indicazione di difetto
Larghezza: 2 unità

Fabbricato: DEHN
Tipo: DG MU SPN 240 3W+G
Art.: 908214
o similare.

Certificates

Technical data

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione massima continuativa AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	180 V / 360 V / 360 V / 180 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-N] / [L-G] / [L-L] / [N-G] (VPR)	600 V / 1200 V/ 1200 V/ 600 V
Protezione max. da sovraccorrente in rete	non necessaria
Omologazioni	UL, CSA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione nominale AC [L-G] / [L-L] (U_N )	127 V / 254 V
Frequenza	50 / 60 Hz
Tensione massima continuativa AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	180 V / 360 V / 360 V / 180 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-N] / [L-G] / [L-L] / [N-G] (VPR)	600 V / 1200 V/ 1200 V/ 600 V
Protezione max. da sovraccorrente in rete	non necessaria
Tenuta al corto circuito (SCCR)	200 kA
Utilizzabile in impianto di erogazioe elettrica	fase Split
Temperatura d'esercizio (T_U )	-40°C…+85°C
Visualizzazione funzionamento / guasto	grün / rot
Sezione del collegamento (min)	2.5 mm² / 14 AWG
Sezione del collegamento (max)	25 mm²/ 4 AWG
Coppia di serraggio	35-45 Lbs-in
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale custodia	termoplastica, colore rosso, UL 94 V-0
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	UL, CSA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

Product 908214 was added to Notepad.

Go to Notepad

Product 908214 was added to the cart.

Go to Web-Shop

Part No. 908219 DG MU SPN 240 3W+G R

GTIN 4013364267978, Customs tariff No. (EU): 85363030, Gross weight: 338.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard MU SPN 240 3W+G R
Limitatore di sovratensione bipolare modulare innestabile
per sistemi di fase Split 127/254 V
con contatto di telesegnalamento
ANSI/UL 1449 Open-Type 1 SPD
Non sono necessari dispositivi aggiuntivi di protezione massima da sovracorrente
Tensione nominale del sistema: 127/254 Sistemi di fase Split V
Livello di protezione [L-N]/[L-G]/[L-L]/[N-G]:
600 Vpk / 1200 Vpk / 1200 Vpk / 600 Vpk
corrente impulsiva nominale di scarica (8/20): 20 kA
Corrente impulsiva max di scarica (8/20): 50 kA
Tenuta al corto circuito (SCCR): 200 kA
Indicazione di difetto
Larghezza: 2 unità

Fabbricato: DEHN
Tipo: DG MU SPN 240 3W+G R
Art.: 908219
o similare.

Certificates

Technical data

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione massima continuativa AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	180 V / 360 V / 360 V / 180 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-N] / [L-G] / [L-L] / [N-G] (VPR)	600 V / 1200 V/ 1200 V/ 600 V
Protezione max. da sovraccorrente in rete	non necessaria
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione nominale AC [L-G] / [L-L] (U_N )	127 V / 254 V
Frequenza	50 / 60 Hz
Tensione massima continuativa AC [L-N] / [L-G] / [L-L] / [N-G] (MCOV)	180 V / 360 V / 360 V / 180 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-N] / [L-G] / [L-L] / [N-G] (VPR)	600 V / 1200 V/ 1200 V/ 600 V
Protezione max. da sovraccorrente in rete	non necessaria
Tenuta al corto circuito (SCCR)	200 kA
Utilizzabile in impianto di erogazioe elettrica	fase Split
Temperatura d'esercizio (T_U )	-40°C…+85°C
Visualizzazione funzionamento / guasto	verde / rosso
Sezione del collegamento (min)	2.5 mm² / 14 AWG
Sezione del collegamento (max)	25 mm²/ 4 AWG
Coppia di serraggio	35-45 Lbs-in
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale custodia	termoplastica, colore rosso, UL 94 V-0
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Connessione del contatto FM	solo su circuiti Class 2
Sezione di collegamento morsetti FM	AWG 16-22 / 1,5 mm² - 0,34mm²
Coppia di serraggio per morsetti FM	3 Lbs-in
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

Product 908219 was added to Notepad.

Go to Notepad

Product 908219 was added to the cart.

Go to Web-Shop

Part No. 908203 DG MU CGD 240 3W+G

GTIN 4013364148642, Customs tariff No. (EU): 85363030, Gross weight: 240.80 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard MU CGD 240 3W+G
Limitatore di sovratensione bipolare modulare innestabile
per Corner Grounded Delta 120/240 V
ANSI/UL 1449 Open-Type 1 SPD
Non sono necessari dispositivi aggiuntivi di protezione massima da sovracorrente
Tensione nominale del sistema: 120/240 Sistemi di fase Split V
Livello di protezione [L-G]/[L-L]: 800 Vpk / 1500 Vpk
corrente impulsiva nominale di scarica (8/20): 20 kA
Corrente impulsiva max di scarica (8/20): 50 kA
Tenuta al corto circuito (SCCR): 200 kA
Indicazione di difetto
Larghezza: 2 unità

Fabbricato: DEHN
Tipo: DG MU CGD 240 3W+G
Art.: 908203
o similare.

Certificates

Technical data

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione massima continuativa AC [L-G] / [L-L] (MCOV)	275 V / 550 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-G] / [L-L] (VPR)	800 V / 1500 V
Protezione max. da sovraccorrente in rete	non necessaria
Omologazioni	UL, CSA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione nominale AC [L-G] / [L-L] (U_N )	240 V
Frequenza	50 / 60 Hz
Tensione massima continuativa AC [L-G] / [L-L] (MCOV)	275 V / 550 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-G] / [L-L] (VPR)	800 V / 1500 V
Protezione max. da sovraccorrente in rete	non necessaria
Tenuta al corto circuito (SCCR)	200 kA
Utilizzabile in impianto di erogazioe elettrica	Corner Grounded Delta
Temperatura d'esercizio (T_U )	-40°C…+85°C
Visualizzazione funzionamento / guasto	verde / rosso
Sezione del collegamento (min)	2.5 mm² / 14 AWG
Sezione del collegamento (max)	25 mm²/ 4 AWG
Coppia di serraggio	35-45 Lbs-in
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale custodia	termoplastica, colore rosso, UL 94 V-0
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	UL, CSA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

Product 908203 was added to Notepad.

Go to Notepad

Product 908203 was added to the cart.

Go to Web-Shop

Part No. 908204 DG MU CGD 480 3W+G

GTIN 4013364148666, Customs tariff No. (EU): 85363030, Gross weight: 275.10 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard MU CGD 480 3W+G
Limitatore di sovratensione bipolare modulare innestabile
per 240/480 V Corner Grounded Delta
ANSI/UL 1449 Open-Type 1 SPD
Non sono necessari dispositivi aggiuntivi di protezione massima da sovracorrente
Tensione nominale del sistema: 240/480 Sistemi di fase Split V
Livello di protezione [L-G]/[L-L]: 1800 Vpk / 3000 Vpk
corrente impulsiva nominale di scarica (8/20): 20 kA
Corrente impulsiva max di scarica (8/20): 50 kA
Tenuta al corto circuito (SCCR): 200 kA
Indicazione di difetto
Larghezza: 2 unità

Fabbricato: DEHN
Tipo: DG MU CGD 480 3W+G
Art.: 908204
o similare.

Certificates

Technical data

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione massima continuativa AC [L-G] / [L-L] (MCOV)	550 V / 1100 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-G] / [L-L] (VPR)	1800 V / 3000 V
Protezione max. da sovraccorrente in rete	non necessaria
Omologazioni	UL, CSA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione nominale AC [L-G] / [L-L] (U_N )	480 V
Frequenza	50 / 60 Hz
Tensione massima continuativa AC [L-G] / [L-L] (MCOV)	550 V / 1100 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-G] / [L-L] (VPR)	1800 V / 3000 V
Protezione max. da sovraccorrente in rete	non necessaria
Tenuta al corto circuito (SCCR)	200 kA
Utilizzabile in impianto di erogazioe elettrica	Corner Grounded Delta
Temperatura d'esercizio (T_U )	-40°C…+85°C
Visualizzazione funzionamento / guasto	grün / rot
Sezione del collegamento (min)	2.5 mm² / 14 AWG
Sezione del collegamento (max)	25 mm²/ 4 AWG
Coppia di serraggio	35-45 Lbs-in
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale custodia	termoplastica, colore rosso, UL 94 V-0
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	UL, CSA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

Product 908204 was added to Notepad.

Go to Notepad

Product 908204 was added to the cart.

Go to Web-Shop

Part No. 908208 DG MU CGD 240 3W+G R

GTIN 4013364148659, Customs tariff No. (EU): 85363030, Gross weight: 246.40 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard MU CGD 240 3W+G R
Limitatore di sovratensione bipolare modulare innestabile
per Corner Grounded Delta 120/240 V
con contatto di telesegnalamento
ANSI/UL 1449 Open-Type 1 SPD
Non sono necessari dispositivi aggiuntivi di protezione massima da sovracorrente
Tensione nominale del sistema: 120/240 Sistemi di fase Split V
Livello di protezione [L-G]/[L-L]: 800 Vpk / 1500 Vpk
corrente impulsiva nominale di scarica (8/20): 20 kA
Corrente impulsiva max di scarica (8/20): 50 kA
Tenuta al corto circuito (SCCR): 200 kA
Indicazione di difetto
Larghezza: 2 unità

Fabbricato: DEHN
Tipo: DG MU CGD 240 3W+G R
Art.: 908208
o similare.

Certificates

Technical data

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione massima continuativa AC [L-G] / [L-L] (MCOV)	275 V / 550 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-G] / [L-L] (VPR)	800 V / 1500 V
Protezione max. da sovraccorrente in rete	non necessaria
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione nominale AC [L-G] / [L-L] (U_N )	240 V
Frequenza	50 / 60 Hz
Tensione massima continuativa AC [L-G] / [L-L] (MCOV)	275 V / 550 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-G] / [L-L] (VPR)	800 V / 1500 V
Protezione max. da sovraccorrente in rete	non necessaria
Tenuta al corto circuito (SCCR)	200 kA
Utilizzabile in impianto di erogazioe elettrica	Corner Grounded Delta
Temperatura d'esercizio (T_U )	-40°C…+85°C
Visualizzazione funzionamento / guasto	verde / rosso
Sezione del collegamento (min)	2.5 mm² / 14 AWG
Sezione del collegamento (max)	25 mm²/ 4 AWG
Coppia di serraggio	35-45 Lbs-in
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale custodia	termoplastica, colore rosso, UL 94 V-0
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Connessione del contatto FM	solo su circuiti Class 2
Sezione di collegamento morsetti FM	AWG 16-22 / 1,5 mm² - 0,34mm²
Coppia di serraggio per morsetti FM	3 Lbs-in
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

Product 908208 was added to Notepad.

Go to Notepad

Product 908208 was added to the cart.

Go to Web-Shop

Part No. 908209 DG MU CGD 480 3W+G R

GTIN 4013364148673, Customs tariff No. (EU): 85363030, Gross weight: 282.00 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard MU CGD 480 3W+G R
Limitatore di sovratensione bipolare modulare innestabile
per Corner Grounded Delta 240/480 V
con contatto di telesegnalamento
ANSI/UL 1449 Open-Type 1 SPD
Non sono necessari dispositivi aggiuntivi di protezione massima da sovracorrente
Tensione nominale del sistema: 240/480 Sistemi di fase Split V
Livello di protezione [L-G]/[L-L]: 1800 Vpk / 3000 Vpk
corrente impulsiva nominale di scarica (8/20): 20 kA
Corrente impulsiva max di scarica (8/20): 50 kA
Tenuta al corto circuito (SCCR): 200 kA
Indicazione di difetto
Larghezza: 2 unità

Fabbricato: DEHN
Tipo: DG MU CGD 480 3W+G R
Art.: 908209
o similare.

Certificates

Technical data

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione massima continuativa AC [L-G] / [L-L] (MCOV)	550 V / 1100 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-G] / [L-L] (VPR)	1800 V / 3000 V
Protezione max. da sovraccorrente in rete	non necessaria
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione nominale AC [L-G] / [L-L] (U_N )	480 V
Frequenza	50 / 60 Hz
Tensione massima continuativa AC [L-G] / [L-L] (MCOV)	550 V / 1100 V
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello di protezione [L-G] / [L-L] (VPR)	1800 V / 3000 V
Protezione max. da sovraccorrente in rete	non necessaria
Tenuta al corto circuito (SCCR)	200 kA
Utilizzabile in impianto di erogazioe elettrica	Corner Grounded Delta
Temperatura d'esercizio (T_U )	-40°C…+85°C
Visualizzazione funzionamento / guasto	verde / rosso
Sezione del collegamento (min)	2.5 mm² / 14 AWG
Sezione del collegamento (max)	25 mm²/ 4 AWG
Coppia di serraggio	35-45 Lbs-in
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale custodia	termoplastica, colore rosso, UL 94 V-0
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Connessione del contatto FM	solo su circuiti Class 2
Sezione di collegamento morsetti FM	AWG 16-22 / 1,5 mm² - 0,34mm²
Coppia di serraggio per morsetti FM	3 Lbs-in
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

Product 908209 was added to Notepad.

Go to Notepad

Product 908209 was added to the cart.

Go to Web-Shop

Part No. 908070 DG SU 1P 120

GTIN 4013364148499, Customs tariff No. (EU): 85363030, Gross weight: 123.80 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard SU 1P 120
Limitatore di sovratensione monopolare modulare innestabile
ANSI/UL 1449 Open-Type 1 SPD
Non sono necessari dispositivi aggiuntivi di protezione massima da sovracorrente
Tensione nominale del sistema: 127 V Single Phase
Livello di protezione: 700 Vpk
corrente impulsiva nominale di scarica (8/20): 20 kA
Corrente impulsiva max di scarica (8/20): 50 kA
Tenuta al corto circuito (SCCR): 200 kA
Indicazione di difetto
Larghezza: 1 unità

Fabbricato: DEHN
Tipo: DG SU 1P 120
Art.: 908070
o similare.

Certificates

Technical data

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione massima continuativa AC (MCOV)	230 Vac
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello diprotezione (VPR)	700 V_pk
Protezione max. da sovraccorrente in rete	non necessaria
Omologazioni	UL, CSA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione nominale AC (U_N )	127 Vac
Frequenza	50 / 60 Hz
Tensione massima continuativa AC (MCOV)	230 Vac
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello diprotezione (VPR)	700 V_pk
Protezione max. da sovraccorrente in rete	non necessaria
Tenuta al corto circuito (SCCR)	200 kA
Utilizzabile in impianto di erogazioe elettrica	sistemi di fase singoli
Temperatura d'esercizio (T_U )	-40°C…+85°C
Visualizzazione funzionamento / guasto	verde / rosso
Sezione del collegamento (min)	14 AWG / 2,5 mm²
Sezione del collegamento (max)	2 AWG / 35 mm²
Coppia di serraggio	35-45 Lbs-in
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale custodia	termoplastica, colore rosso, UL 94 V-0
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	UL, CSA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

Product 908070 was added to Notepad.

Go to Notepad

Product 908070 was added to the cart.

Go to Web-Shop

Part No. 908074 DG SU 1P 240

GTIN 4013364148567, Customs tariff No. (EU): 85363030, Gross weight: 133.30 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard SU 1P 240
Limitatore di sovratensione monopolare modulare innestabile
ANSI/UL 1449 Open-Type 1 SPD
Non sono necessari dispositivi aggiuntivi di protezione massima da sovracorrente
Tensione nominale del sistema: 277 V Single Phase
Livello di protezione: 1200 Vpk
corrente impulsiva nominale di scarica (8/20): 20 kA
Corrente impulsiva max di scarica (8/20): 50 kA
Tenuta al corto circuito (SCCR): 200 kA
Indicazione di difetto
Larghezza: 1 unità

Fabbricato: DEHN
Tipo: DG SU 1P 240
Art.: 908074
o similare.

Certificates

Technical data

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione massima continuativa AC (MCOV)	385 Vac
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello diprotezione (VPR)	1200 V_pk
Protezione max. da sovraccorrente in rete	non necessaria
Omologazioni	UL, CSA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
SPD secondo la norma EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione nominale AC (U_N )	277 Vac
Frequenza	50 / 60 Hz
Tensione massima continuativa AC (MCOV)	385 Vac
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello diprotezione (VPR)	1200 V_pk
Protezione max. da sovraccorrente in rete	non necessaria
Tenuta al corto circuito (SCCR)	200 kA
Utilizzabile in impianto di erogazioe elettrica	sistemi di fase singoli
Temperatura d'esercizio (T_U )	-40°C…+85°C
Visualizzazione funzionamento / guasto	verde / rosso
Sezione del collegamento (min)	14 AWG / 2,5 mm²
Sezione del collegamento (max)	2 AWG / 35 mm²
Coppia di serraggio	35-45 Lbs-in
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale custodia	termoplastica, colore rosso, UL 94 V-0
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	UL, CSA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

Product 908074 was added to Notepad.

Go to Notepad

Product 908074 was added to the cart.

Go to Web-Shop

Part No. 908076 DG SU 1P 347

GTIN 4013364148581, Customs tariff No. (EU): 85363030, Gross weight: 140.80 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard SU 1P 347
Limitatore di sovratensione monopolare modulare innestabile
ANSI/UL 1449 Open-Type 1 SPD
Non sono necessari dispositivi aggiuntivi di protezione massima da sovracorrente
Tensione nominale del sistema: 240 V / 254 / 277 V Single Phase
Livello di protezione: 1500 Vpk
corrente impulsiva nominale di scarica (8/20): 20 kA
Corrente impulsiva max di scarica (8/20): 50 kA
Tenuta al corto circuito (SCCR): 200 kA
Indicazione di difetto
Larghezza: 1 unità

Fabbricato: DEHN
Tipo: DG SU 1P 347
Art.: 908076
o similare.

Certificates

Technical data

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione massima continuativa AC (MCOV)	510 Vac
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello diprotezione (VPR)	1500 V_pk
Protezione max. da sovraccorrente in rete	non necessaria
Omologazioni	UL, CSA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione nominale AC (U_N )	347 Vac
Frequenza	50 / 60 Hz
Tensione massima continuativa AC (MCOV)	510 Vac
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello diprotezione (VPR)	1500 V_pk
Protezione max. da sovraccorrente in rete	non necessaria
Tenuta al corto circuito (SCCR)	200 kA
Utilizzabile in impianto di erogazioe elettrica	sistemi di fase singoli
Temperatura d'esercizio (T_U )	-40°C…+85°C
Visualizzazione funzionamento / guasto	verde / rosso
Sezione del collegamento (min)	14 AWG / 2,5 mm²
Sezione del collegamento (max)	2 AWG / 35 mm²
Coppia di serraggio	35-45 Lbs-in
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale custodia	termoplastica, colore rosso, UL 94 V-0
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	UL, CSA
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

Product 908076 was added to Notepad.

Go to Notepad

Product 908076 was added to the cart.

Go to Web-Shop

Part No. 908090 DG SU 1P 120 R

GTIN 4013364148550, Customs tariff No. (EU): 85363030, Gross weight: 127.70 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard SU 1P 120
Limitatore di sovratensione monopolare modulare innestabile
con contatto di telesegnalamento
ANSI/UL 1449 Open-Type 1 SPD
Non sono necessari dispositivi aggiuntivi di protezione massima da sovracorrente
Tensione nominale del sistema: 127 V Single Phase
Livello di protezione: 700 Vpk
corrente impulsiva nominale di scarica (8/20): 20 kA
Corrente impulsiva max di scarica (8/20): 50 kA
Tenuta al corto circuito (SCCR): 200 kA
Indicazione di difetto
Larghezza: 1 unità

Fabbricato: DEHN
Tipo: DG SU 1P 120 R
Art.: 908090
o similare.

Certificates

Technical data

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione massima continuativa AC (MCOV)	230 Vac
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello diprotezione (VPR)	700 V_pk
Protezione max. da sovraccorrente in rete	non necessaria
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
UL 1449 edition	5^th edition
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione nominale AC (U_N )	127 Vac
Frequenza	50 / 60 Hz
Tensione massima continuativa AC (MCOV)	230 Vac
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello diprotezione (VPR)	700 V_pk
Protezione max. da sovraccorrente in rete	non necessaria
Tenuta al corto circuito (SCCR)	200 kA
Utilizzabile in impianto di erogazioe elettrica	sistemi di fase singoli
Temperatura d'esercizio (T_U )	-40°C…+85°C
Visualizzazione funzionamento / guasto	verde / rosso
Sezione del collegamento (min)	14 AWG / 2,5 mm²
Sezione del collegamento (max)	2 AWG / 35 mm²
Coppia di serraggio	35-45 Lbs-in
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale custodia	termoplastica, colore rosso, UL 94 V-0
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Connessione del contatto FM	solo su circuiti Class 2
Sezione di collegamento morsetti FM	AWG 16-22 / 1,5 mm² - 0,34mm²
Coppia di serraggio per morsetti FM	3 Lbs-in
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

Product 908090 was added to Notepad.

Go to Notepad

Product 908090 was added to the cart.

Go to Web-Shop

Part No. 908094 DG SU 1P 240 R

GTIN 4013364148574, Customs tariff No. (EU): 85363030, Gross weight: 136.60 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard SU 1P 240
Limitatore di sovratensione monopolare modulare innestabile
con contatto di telesegnalamento
ANSI/UL 1449 Open-Type 1 SPD
Non sono necessari dispositivi aggiuntivi di protezione massima da sovracorrente
Tensione nominale del sistema: 277 V Single Phase
Livello di protezione: 1200 Vpk
corrente impulsiva nominale di scarica (8/20): 20 kA
Corrente impulsiva max di scarica (8/20): 50 kA
Tenuta al corto circuito (SCCR): 200 kA
Indicazione di difetto
Larghezza: 1 unità

Fabbricato: DEHN
Tipo: DG SU 1P 240 R
Art.: 908094
o similare.

Certificates

Technical data

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione massima continuativa AC (MCOV)	385 Vac
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello diprotezione (VPR)	1200 V_pk
Protezione max. da sovraccorrente in rete	non necessaria
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
SPD secondo la norma EN 61643-11 / ... IEC 61643-11	Tipo 2 / Classe II
Tensione nominale AC (U_N )	277 Vac
Frequenza	50 / 60 Hz
Tensione massima continuativa AC (MCOV)	385 Vac
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello diprotezione (VPR)	1200 V_pk
Protezione max. da sovraccorrente in rete	non necessaria
Tenuta al corto circuito (SCCR)	200 kA
Utilizzabile in impianto di erogazioe elettrica	sistemi di fase singoli
Temperatura d'esercizio (T_U )	-40°C…+85°C
Visualizzazione funzionamento / guasto	verde / rosso
Sezione del collegamento (min)	14 AWG / 2,5 mm²
Sezione del collegamento (max)	2 AWG / 35 mm²
Coppia di serraggio	35-45 Lbs-in
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale custodia	termoplastica, colore rosso, UL 94 V-0
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Connessione del contatto FM	solo su circuiti Class 2
Sezione di collegamento morsetti FM	AWG 16-22 / 1,5 mm² - 0,34mm²
Coppia di serraggio per morsetti FM	3 Lbs-in
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

Product 908094 was added to Notepad.

Go to Notepad

Product 908094 was added to the cart.

Go to Web-Shop

Part No. 908096 DG SU 1P 347 R

GTIN 4013364148598, Customs tariff No. (EU): 85363030, Gross weight: 144.60 g, PU: 1.00 pz.

Images

Additional information

CAD files

Limitatore di sovratensione DEHNguard SU 1P 347
Limitatore di sovratensione monopolare modulare innestabile
con contatto di telesegnalamento
ANSI/UL 1449 Open-Type 1 SPD
Non sono necessari dispositivi aggiuntivi di protezione massima da sovracorrente
Tensione nominale del sistema: 240 V / 254 / 277 V Single Phase
Livello di protezione: 1500 Vpk
corrente impulsiva nominale di scarica (8/20): 20 kA
Corrente impulsiva max di scarica (8/20): 50 kA
Tenuta al corto circuito (SCCR): 200 kA
Indicazione di difetto
Larghezza: 1 unità

Fabbricato: DEHN
Tipo: DG SU 1P 347 R
Art.: 908096
o similare.

Certificates

Technical data

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione massima continuativa AC (MCOV)	510 Vac
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello diprotezione (VPR)	1500 V_pk
Protezione max. da sovraccorrente in rete	non necessaria
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

SPD omologato secondo ANSI/UL 1449	Open-Type 1 SPD
UL 1449 edition	5^th edition
SPD omologato secondo CSA-C22.2 n. 269.1	Type 4-1 Component Assembly
Tensione nominale AC (U_N )	347 Vac
Frequenza	50 / 60 Hz
Tensione massima continuativa AC (MCOV)	510 Vac
Corrente impulsiva nominale di scarica (8/20) (I_n )	20 kA
Livello diprotezione (VPR)	1500 V_pk
Protezione max. da sovraccorrente in rete	non necessaria
Tenuta al corto circuito (SCCR)	200 kA
Utilizzabile in impianto di erogazioe elettrica	sistemi di fase singoli
Temperatura d'esercizio (T_U )	-40°C…+85°C
Visualizzazione funzionamento / guasto	verde / rosso
Sezione del collegamento (min)	14 AWG / 2,5 mm²
Sezione del collegamento (max)	2 AWG / 35 mm²
Coppia di serraggio	35-45 Lbs-in
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale custodia	termoplastica, colore rosso, UL 94 V-0
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	UL, CSA
Contatto FM / forma contatto	scambio pulito
Connessione del contatto FM	solo su circuiti Class 2
Sezione di collegamento morsetti FM	AWG 16-22 / 1,5 mm² - 0,34mm²
Coppia di serraggio per morsetti FM	3 Lbs-in
Dati tecnici aggiuntivi:	---------------------------------
Corrente impulsiva max. di scarica (8/20) (I_max )	50 kA

Product 908096 was added to Notepad.

Go to Notepad

Product 908096 was added to the cart.

Go to Web-Shop

DEHNguard serie M UL

DEHNguard MU 3PY ... 3W+G

Part No. 908300 DG MU 3PY 208 3W+G

You are not authorized to download 908214.stp

You are not authorized to download 908214.igs

You are not authorized to download 908214.jt

You are not authorized to download 908214.dwg

You are not authorized to download 908300m_E.dxf

You are not authorized to download DEHN.908300.wspak

You are not authorized to download 908300_eplan.zip

Product 908300 was added to Notepad.

Product 908300 was added to the cart.

Part No. 908314 DG MU 3PY 480 3W+G

You are not authorized to download 908214.stp

You are not authorized to download 908214.igs

You are not authorized to download 908214.jt

You are not authorized to download 908214.dwg

You are not authorized to download 908314m_E.dxf

You are not authorized to download DEHN.908314.wspak

You are not authorized to download 908314_eplan.zip

Product 908314 was added to Notepad.

Product 908314 was added to the cart.

Part No. 908301 DG MU 3PY 600 3W+G

You are not authorized to download 908214.stp

You are not authorized to download 908214.igs

You are not authorized to download 908214.jt

You are not authorized to download 908214.dwg

You are not authorized to download 908301m_E.dxf

You are not authorized to download DEHN.908301.wspak

You are not authorized to download 908301_eplan.zip

Product 908301 was added to Notepad.

Product 908301 was added to the cart.

DEHNguard MU 3PY ... 3W+G R

Part No. 908305 DG MU 3PY 208 3W+G R

You are not authorized to download 908219.stp

You are not authorized to download 908219.igs

You are not authorized to download 908219.jt

You are not authorized to download 908219.dwg

You are not authorized to download 908305m_E.dxf

You are not authorized to download DEHN.908305.wspak

You are not authorized to download 908305_eplan.zip

Product 908305 was added to Notepad.

Product 908305 was added to the cart.

Part No. 908319 DG MU 3PY 480 3W+G R

You are not authorized to download 908219.stp

You are not authorized to download 908219.igs

You are not authorized to download 908219.jt

You are not authorized to download 908219.dwg

You are not authorized to download 908319m_E.dxf

You are not authorized to download DEHN.908319.wspak

You are not authorized to download 908319_eplan.zip

Product 908319 was added to Notepad.

Product 908319 was added to the cart.

Part No. 908306 DG MU 3PY 600 3W+G R

You are not authorized to download 908219.stp

You are not authorized to download 908219.igs

You are not authorized to download 908219.jt

You are not authorized to download 908219.dwg

You are not authorized to download 908306m_E.dxf

You are not authorized to download DEHN.908306.wspak

You are not authorized to download 908306_eplan.zip

Product 908306 was added to Notepad.

Product 908306 was added to the cart.

DEHNguard MU 3PD ... 3W+G

Part No. 908350 DG MU 3PD 480 3W+G

You are not authorized to download 908214.stp

You are not authorized to download 908214.igs

You are not authorized to download 908214.jt

You are not authorized to download 908214.dwg

You are not authorized to download 908350m_E.dxf

You are not authorized to download DEHN.908350.wspak

You are not authorized to download 908350_eplan.zip

Product 908350 was added to Notepad.

Product 908350 was added to the cart.

Part No. 908351 DG MU 3PD 240 3W+G

You are not authorized to download 908214.stp

You are not authorized to download 908214.igs

You are not authorized to download 908214.jt

You are not authorized to download 908214.dwg

You are not authorized to download 908351m_E.dxf
