Modulo di protezione per DEHNrail modular

  • Limitatore di sovratensione bipolare composto da elemento base e modulo di protezione innestabile
  • Elevata capacità di scarica tramite combinazione di potenti varistori all'ossido di zinco / spinterometri
  • Coordinamento energetico nella famiglia di prodotto Red/Line
  • Indicazione di funzionamento / guasto tramite marcatura verde / rossa nella finestrella
  • Costruzione stretta (esecuzione modulare) secondo DIN 43880
  • Sostituzione semplice, senza attrezzi, del modulo di protezione tramite sistema di blocco e pulsante di sblocco modulo

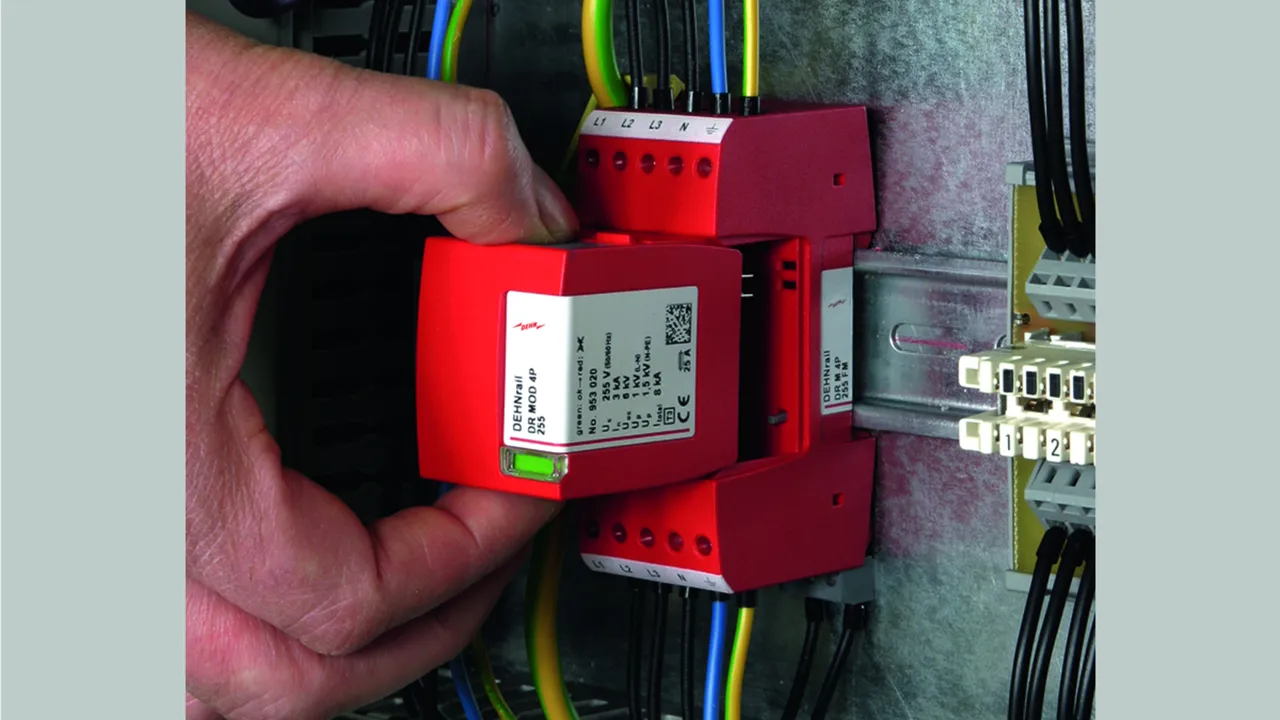

  • La sostituzione del modulo di protezione innestabile può avvenire senza togliere la tensione nominale e senza smontare il coperchio del quadro
  • Provato contro vibrazioni e shock meccanico secondo EN 60068-2

Modulo di protezione per DEHNrail M 2P

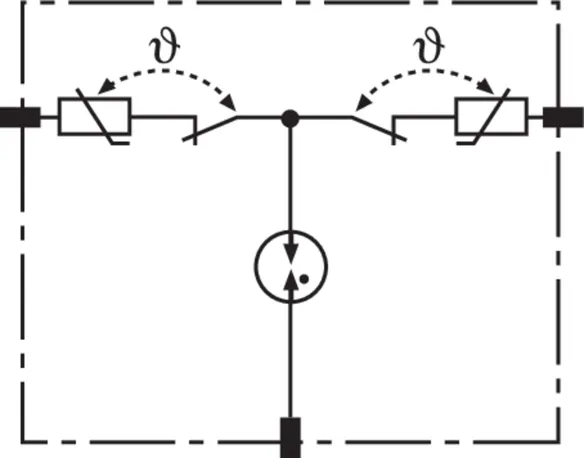

Modulo di protezione con circuito di protezione ad Y integrato.

5 Products

Part No. 953011 DR MOD 30

GTIN 4013364109636, Customs tariff No. (EU): 85363030, Gross weight: 34.00 g, PU: 1.00 pz.

Images

Additional information

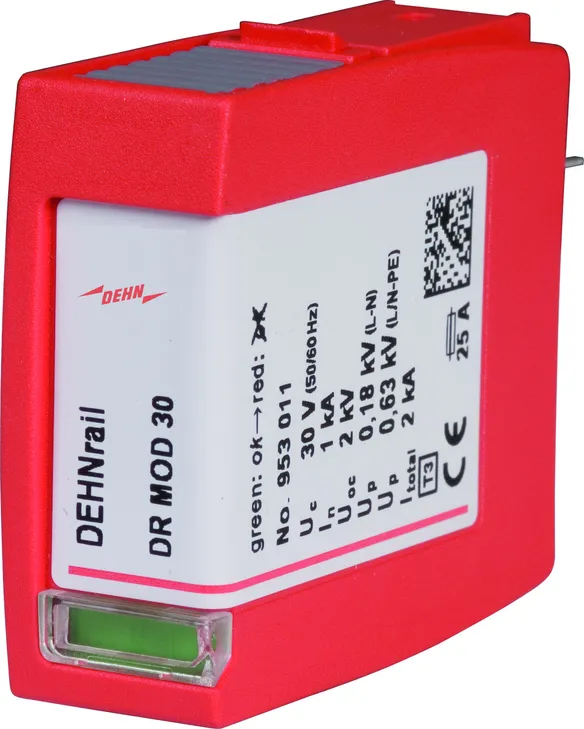

Modulo di protezione DEHNrail M 2P DR MOD 30
Modulo di protezione per DEHNrail M 2P
della famiglia di prodotti Red/Line secondo EN 61643-11/ ... CEI EN 61643-11
Con circuito di protezione ad Y integrato
Massima tensione continuativa: 30 V AC/DC
Corrente totale impulsiva (8/20 µs): 2 kA
Livello di protezione [L-N]: ≤ 0,18 kV

Fabbricato: DEHN
Tipo: DR MOD 30
Art.: 953011
o similare.

Certificates



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 1 kA
Corrente totale impulsiva (8/20 µs) [L+N-PE] (Itotal ) 2 kA
Tensione massima continuativa AC (UC ) 30 V

Product 953011 was added to Notepad.

Go to Notepad

Product 953011 was added to the cart.

Go to Web-Shop

Part No. 953012 DR MOD 60

GTIN 4013364109643, Customs tariff No. (EU): 85363030, Gross weight: 34.40 g, PU: 1.00 pz.

Images

Additional information

Modulo di protezione DEHNrail M 2P DR MOD 60
Modulo di protezione per DEHNrail M 2P
della famiglia di prodotti Red/Line secondo EN 61643-11/ ... CEI EN 61643-11
Con circuito di protezione ad Y integrato
Massima tensione continuativa: 60 V AC/DC
Corrente totale impulsiva (8/20 µs): 2 kA
Livello di protezione [L-N]: ≤ 0,35 kV

Fabbricato: DEHN
Tipo: DR MOD 60
Art.: 953012
o similare.

Certificates



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 1 kA
Corrente totale impulsiva (8/20 µs) [L+N-PE] (Itotal ) 2 kA
Tensione massima continuativa AC (UC ) 60 V

Product 953012 was added to Notepad.

Go to Notepad

Product 953012 was added to the cart.

Go to Web-Shop

Part No. 953013 DR MOD 75

GTIN 4013364109650, Customs tariff No. (EU): 85363030, Gross weight: 32.40 g, PU: 1.00 pz.

Images

Additional information

Modulo di protezione DEHNrail M 2P DR MOD 75
Modulo di protezione per DEHNrail M 2P
della famiglia di prodotti Red/Line secondo EN 61643-11/ ... CEI EN 61643-11
Con circuito di protezione ad Y integrato
Massima tensione continuativa: 75 V AC/DC
Corrente totale impulsiva (8/20 µs): 4 kA
Livello di protezione [L-N]: ≤ 0,4 kV

Fabbricato: DEHN
Tipo: DR MOD 75
Art.: 953013
o similare.

Certificates



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 2 kA
Corrente totale impulsiva (8/20 µs) [L+N-PE] (Itotal ) 4 kA
Tensione massima continuativa AC (UC ) 75 V

Product 953013 was added to Notepad.

Go to Notepad

Product 953013 was added to the cart.

Go to Web-Shop

Part No. 953014 DR MOD 150

GTIN 4013364109667, Customs tariff No. (EU): 85363030, Gross weight: 32.80 g, PU: 1.00 pz.

Images

Additional information

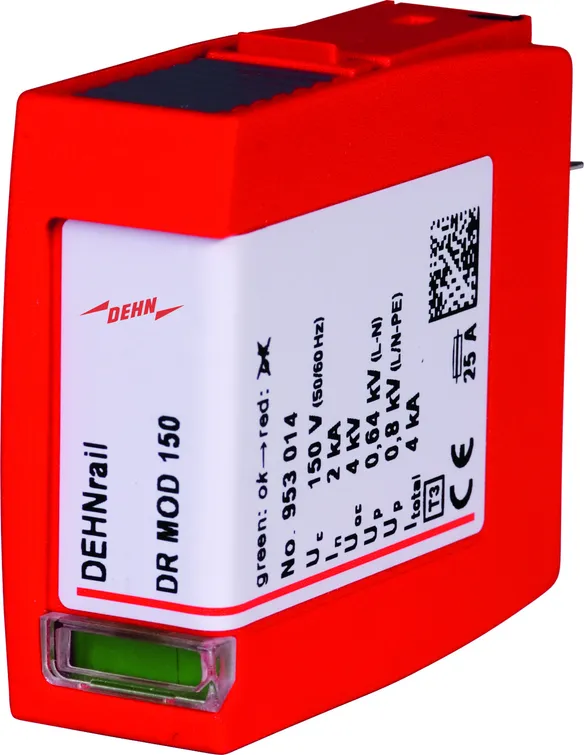

Modulo di protezione DEHNrail M 2P DR MOD 150
Modulo di protezione per DEHNrail M 2P
della famiglia di prodotti Red/Line secondo EN 61643-11/ ... CEI EN 61643-11
Con circuito di protezione ad Y integrato
Massima tensione continuativa: 150 V AC/DC
Corrente totale impulsiva (8/20 µs): 4 kA
Livello di protezione [L-N]: ≤ 0,64 kV

Fabbricato: DEHN
Tipo: DR MOD 150
Art.: 953014
o similare.

Certificates



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 2 kA
Corrente totale impulsiva (8/20 µs) [L+N-PE] (Itotal ) 4 kA
Tensione massima continuativa AC (UC ) 150 V

Product 953014 was added to Notepad.

Go to Notepad

Product 953014 was added to the cart.

Go to Web-Shop

Part No. 953010 DR MOD 255

GTIN 4013364108295, Customs tariff No. (EU): 85363030, Gross weight: 35.00 g, PU: 1.00 pz.

Images

Additional information

Modulo di protezione DEHNrail M 2P DR MOD 255
Modulo di protezione per DEHNrail M 2P
della famiglia di prodotti Red/Line secondo EN 61643-11/ ... CEI EN 61643-11
Con circuito di protezione ad Y integrato
Massima tensione continuativa: 30 V AC/DC
Corrente totale impulsiva (8/20 µs): 2 kA
Livello di protezione [L-N]: ≤ 0,18 kV

Fabbricato: DEHN
Tipo: DR MOD 255
Art.: 953010
o similare.

Certificates



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 3 kA
Corrente totale impulsiva (8/20 µs) [L+N-PE] (Itotal ) 5 kA
Tensione massima continuativa AC (UC ) 255 V

Product 953010 was added to Notepad.

Go to Notepad

Product 953010 was added to the cart.

Go to Web-Shop

Modulo di protezione per DEHNrail M 4P

Modulo di protezione da sovratensioni tetrapolare con circuito di protezione integrato.

2 Products

Part No. 953020 DR MOD 4P 255

GTIN 4013364117440, Customs tariff No. (EU): 85363030, Gross weight: 76.49 g, PU: 1.00 pz.

Images

Additional information

Modulo di protezione DEHNrail M 4P DR MOD 4P 255
Modulo di protezione per DEHNrail M 4P
della famiglia di prodotti Red/Line secondo EN 61643-11/ ... CEI EN 61643-11
Massima tensione continuativa: 255 V AC/DC
Corrente totale impulsiva (8/20 µs): 8 kA
Livello di protezione [L-N]: ≤ 1,0 kV

Fabbricato: DEHN
Tipo: DR MOD 4P 255
Art.: 953020
o similare.

Certificates



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 3 kA
Corrente totale impulsiva (8/20 µs) [L+N-PE] (Itotal ) 8 kA
Tensione massima continuativa AC (UC ) 255 V

Product 953020 was added to Notepad.

Go to Notepad

Product 953020 was added to the cart.

Go to Web-Shop

Part No. 953021 DR MOD 4P 255 SN1871

GTIN 4013364353077, Customs tariff No. (EU): 85363030, Gross weight: 61.00 g, PU: 1.00 pz.

Images

Additional information

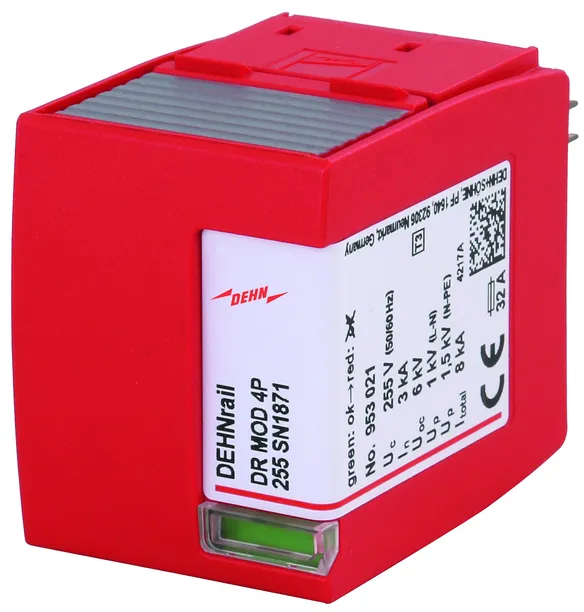

Modulo di protezione DEHNrail M 4P DR MOD 4P 255 SN1871
Modulo di protezione innestabile per DR M 4P 255 SN1872 FM
della famiglia di prodotti Red/Line secondo CEI EN 61643-11
Massima tensione continuativa: 255 V AC/DC
Corrente totale impulsiva: 8 kA
Livello di protezione L/N: < 1 kV

Fabbricato: DEHN
Tipo: DR MOD 4P 255 SN1871
Art.: 953021
o similare.

Certificates



Technical data

Corrente impulsiva nominale di scarica (8/20 µs) (In ) 3 kA
Corrente totale impulsiva (8/20 µs) [L+N-PE] (Itotal ) 8 kA
Tensione massima continuativa AC (UC ) 255 V

Product 953021 was added to Notepad.

Go to Notepad

Product 953021 was added to the cart.

Go to Web-Shop
