DEHNsafe

Protezione da sovratensioni bipolare per apparecchi finali a 230 V

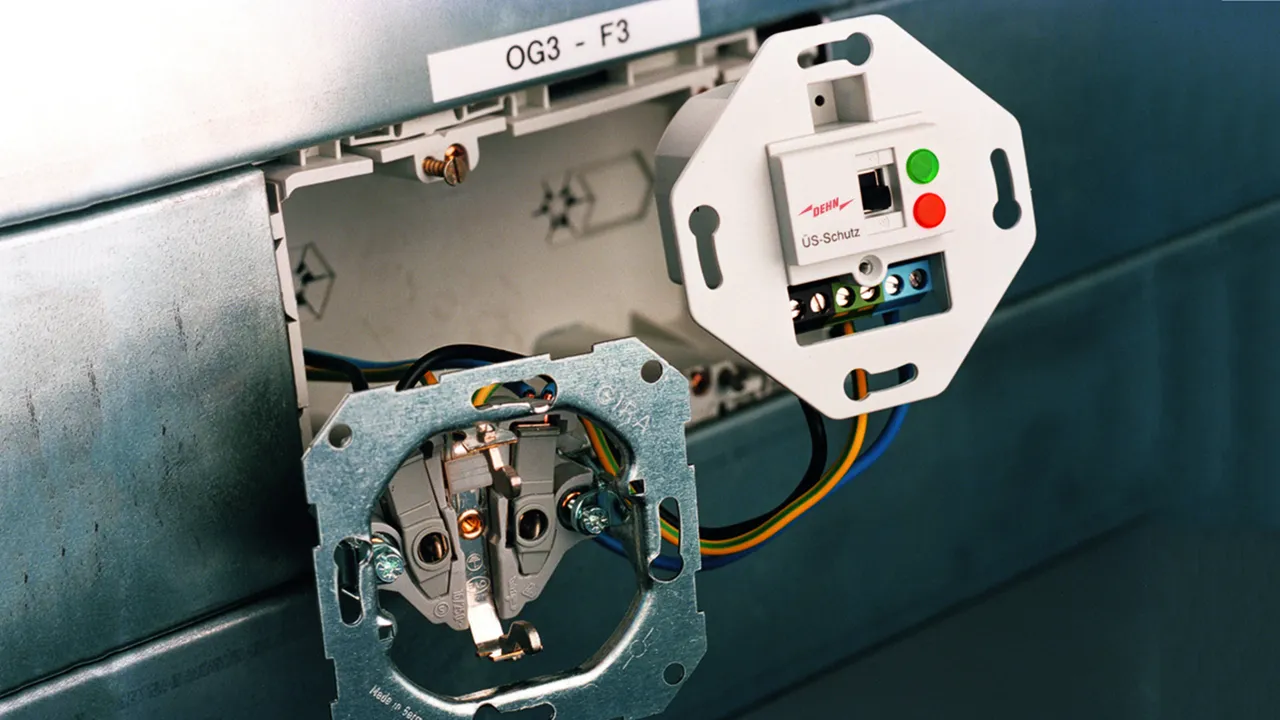

Per impiego nelle scatole per prese e nelle canaline per cavi
Maggiore sicurezza contro le inversioni di collegamento, grazie al circuito di protezione a Y
Segnalazione ottica multipla di funzionamento
Funzione acustica programmabile
Morsetti per cablaggio passante
Indipendente dal design della presa

Details

DEHNsafe

Dispositivo di protezione da sovratensione per canaline di cavi e scatole a incasso. Per reti monofase TN e TT 230 V.

1 Product

Part No. 924370 DSA 230 LA

GTIN 4013364081321, Customs tariff No. (EU): 85363010, Gross weight: 88.00 g, PU: 1.00 pz.

Images

Additional information

Limitatore di sovratensione per canaline di cavi DEHNsafe 230 LA
Dispositivo di protezione da sovratensione per canaline di cavi e scatole a incasso. Per reti monofase TN e TT 230 V
SPD Tipo 3 secondo CEI EN 61643-11

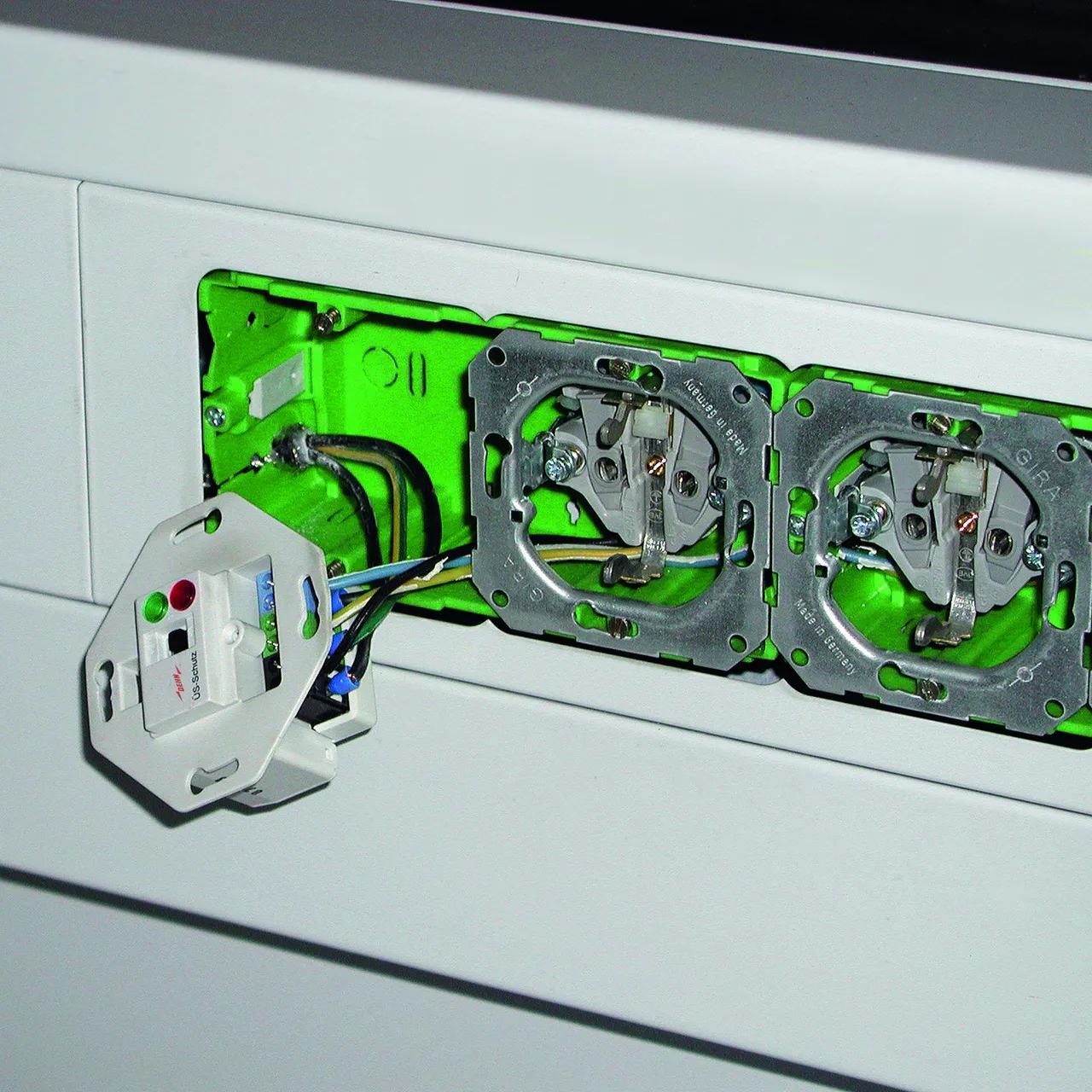

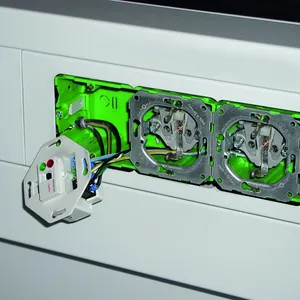

Per impiego nelle scatole per prese e nelle canaline per cavi
Segnalazione ottica multipla di funzionamento
Funzione acustica programmabile
Tensione massima continuativa: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva totale di scarica (8/20 µs): 5 kA
Protezione di corrente max lato rete:
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DSA 230 LA
Art.: 924370
o similare.

Certificates

Technical data

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 3 / Class III
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	3 kA
Corrente impulsiva complessiva di scarica (8/20 µs) [L+N-PE] (I_total )	5 kA
Livello di protezione [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Protezione max di sovraccorente in rete	B 16 A
Indicazione di diffetto	luce rossa + cicalino
Indicazione di funzionamento	luce verde

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 3 / Class III
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente di carico nominale (I_L )	16 A
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	3 kA
Corrente impulsiva complessiva di scarica (8/20 µs) [L+N-PE] (I_total )	5 kA
Impulso combinato (U_OC )	6 kV
Impulso combinato [L+N-PE] (U_OC_total )	10 kV
Livello di protezione [L-N] / [L/N-PE] (U_P )	≤ 1250 / ≤ 1500 V
Tempo di intervento [L-N] (t_A )	≤ 25 ns
Tempo di intervento [L/N-PE] (t_A )	≤ 100 ns
Protezione max di sovraccorente in rete	B 16 A
Tenuta al corto circuito con protezione da sovraccorrente max. in rete (I_SCCR )	1 kA_eff
Tensione TOV [L-N] (U_T) – caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – caratteristica	440 V / 120 min. – guasto in sicurezza
Tensione TOV [L/N-PE] (U_T) – caratteristica	335 V / 120 min. – tenuta
Tensione TOV [L/N-PE] (U_T) – caratteristica	440 V / 5 sec. – tenuta
Tensione TOV [L+N-PE] (U_T) – caratteristica	1200 V + U_REF / 200 ms. – guasto in sicurezza
Indicazione di diffetto	luce rossa + cicalino
Indicazione di funzionamento	luce verde
Numero delle porte	1
Interuttore	test di funzionamento / -cicalino spento
Temperatura d'esercizio (T_U )	-25 °C ... +40 °C
Sezione di collegamento (min.)	0,5 mm²rigido / semirigido / flessibile
Sezione di collegamento (max.)	2,5 mm²rigido / semirigido / flessibile
Montaggio su	anello di supporto (Ø60 mm) per installazione in scatole, profondità 40 mm
Materiale involucro	termoplastica, colore grigio, UL 94 V-2
Luogo di montaggio	all'interno
Grado di protezione	IP 20

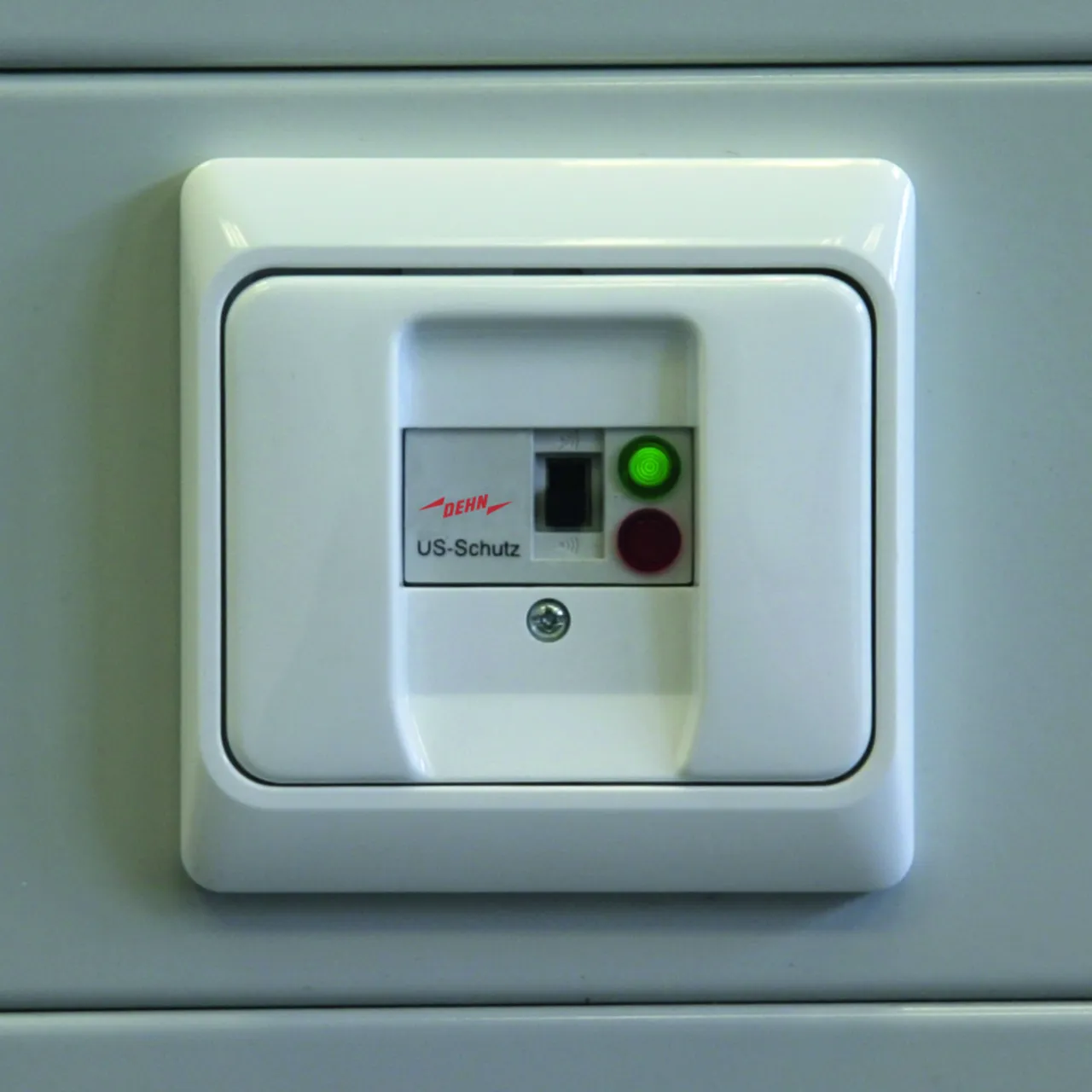

Coperchio	TAE (presa telefonica tedesca)
