DEHNcube PV

  • Limitatore di sovratensione precablato, multipolare per impianti fotovoltaici con grado di protezione IP 65
  • Protezione da sovratensioni facile da realizzare, senza fabbisogno di spazio, in una scatola di derivazione

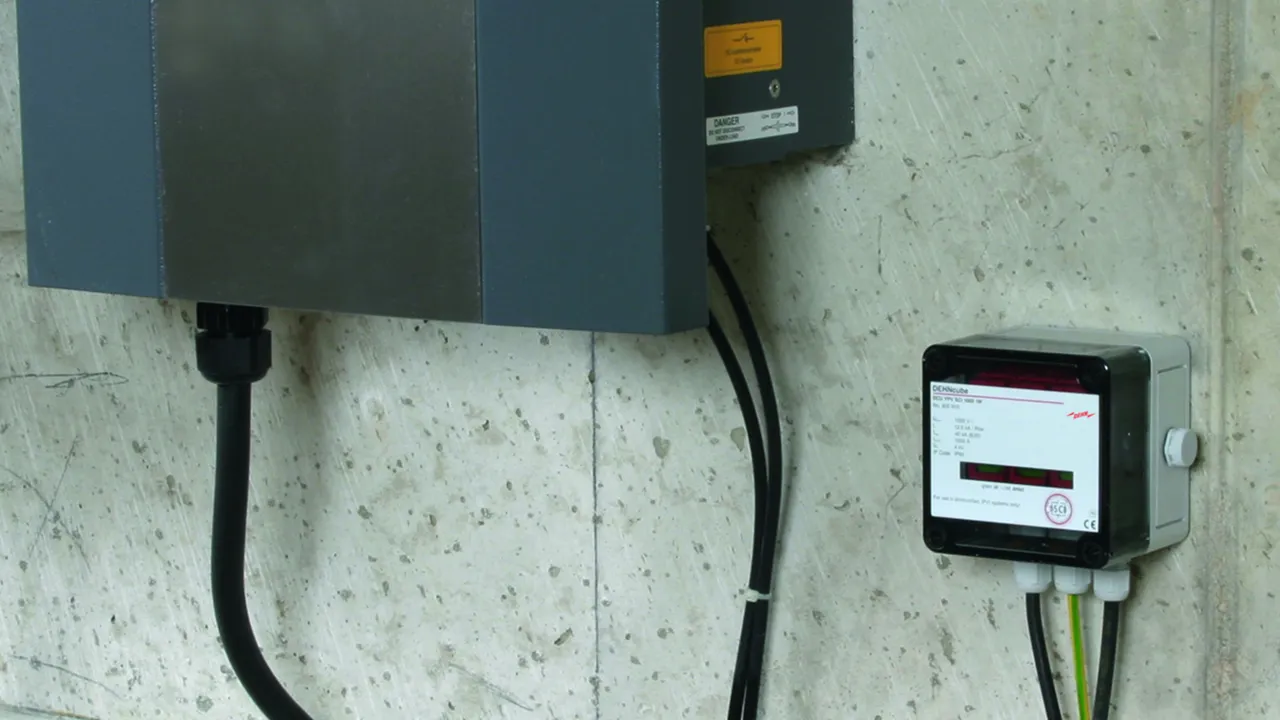

  • Cavo di collegamento preassemblato disponibile per collegare facilmente il limitatore di sovratensione immediatamente a monte dell’inverter da proteggere
  • Disconnettore e dispositivo di corto circuito combinato con sezionamento elettrico sicuro in ogni percorso di protezione (principio SCI brevettato)
  • Connessione facile, veloce e senza necessità di attrezzi mediante morsetti a molla
  • Collaudato secondo la noma EN 61643-31
  • Utilizzabile in tutti i sistemi FV a norma IEC 60364-7-712

DEHNcube YPV SCI 1000 1M

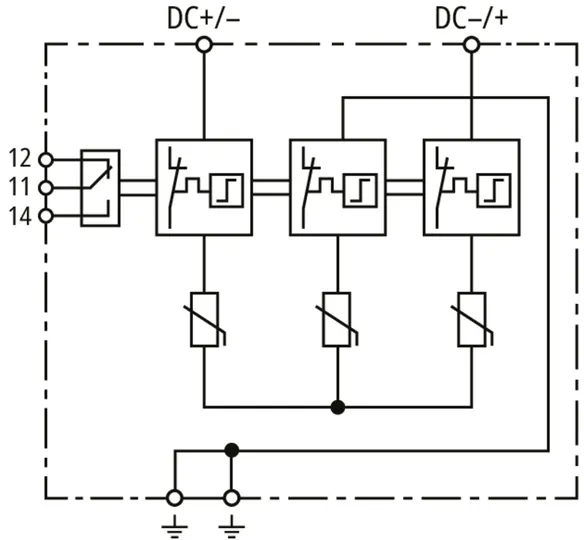

Limitatore di sovratensione bipolare IP 65, con unità di manovra in corrente continua a 3 gradini per inverter FV per la protezione di un ingresso MPP.

1 Product

Part No. 900910 DCU YPV SCI 1000 1M

GTIN 4013364155046, Customs tariff No. (EU): 85363030, Gross weight: 426.00 g, PU: 1.00 pz.

Images

Additional information

Limitatore di sovratensione DEHNcube YPV SCI 1000 1M
SPD fotovoltaico multipolare fino a 1000 V DC
per la protezione di 1 ingresso MPP con grado di protezione IP65
Indicazione di guasti
Tipo 2 secondo la norma EN 61643-31 con dispositivo di commutazione DC a 3 stadi
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1000 V DC
Corrente impulsiva nominale di scarica: (8/20) 12,5 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 1000 A
Dimensioni: 94 x 94 x 81 mm
Passante per cavi: 3x Ø3-7 mm

Fabbricato: DEHN
Tipo: DCU YPV SCI 1000 1M
Art.: 900910
o similare.

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD secondo la norma EN 61643-31 / ... IEC 61643-31 Tipo 2 / Classe II
Tensione max. FV (UCPV ) 1000 V
Tenuta al corto circuito (ISCPV ) 1 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (In ) 12,5 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 25 kA
Livello di protezione (UP ) ≤ 4 kV
Grado di protezione IP 65

Product 900910 was added to Notepad.

Go to Notepad

Product 900910 was added to the cart.

Go to Web-Shop

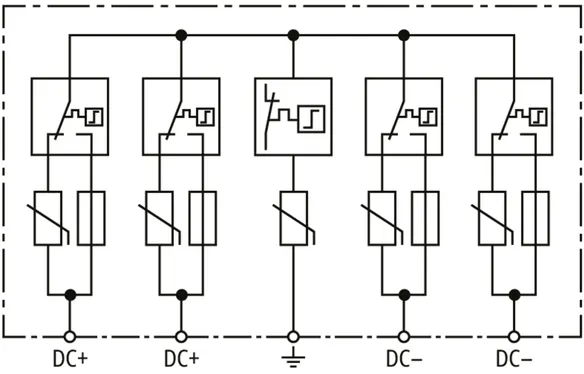

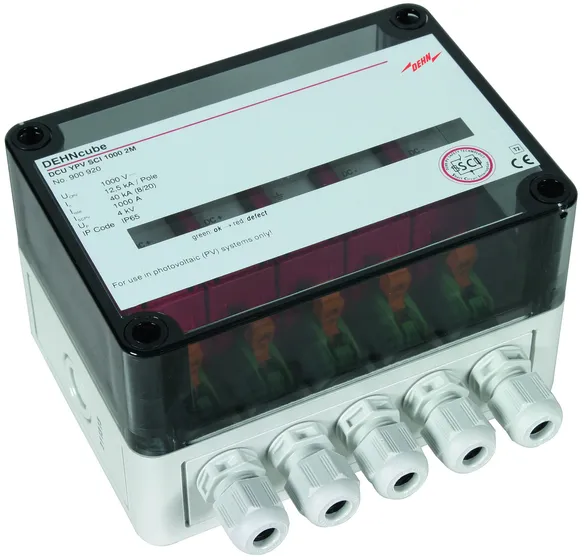

DEHNcube YPV SCI 1000 2M

Limitatore di sovratensione tetrapolare IP 65 con unità di manovra in corrente continua a 3 gradini per inverter FV per la protezione di due ingressi MPP.

1 Product

Part No. 900920 DCU YPV SCI 1000 2M

GTIN 4013364155053, Customs tariff No. (EU): 85363030, Gross weight: 731.00 g, PU: 1.00 pz.

Images

Additional information

Limitatore di sovratensione DEHNcube YPV SCI 1000 2M
SPD fotovoltaico multipolare fino a 1000 V DC
per la protezione di 2 ingressi MPP con grado di protezione IP65
Indicazione di difetto
Tipo 2 secondo la norma EN 61643-31 con dispositivo di commutazione DC a 3 stadi
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1000 V DC
Corrente impulsiva nominale di scarica: (8/20) 12,5 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 1000 A

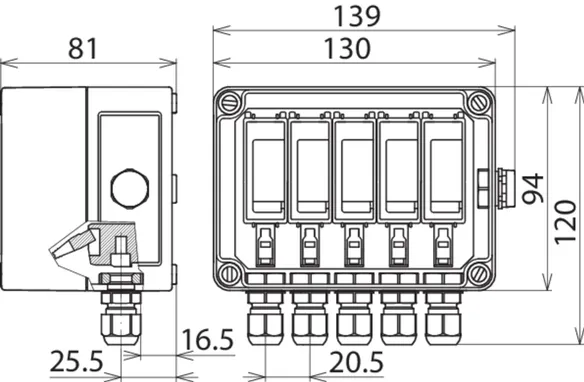

Dimensioni: 130 x 94 x 81 mm
Passante per cavi: 5x Ø3-7 mm

Fabbricato: DEHN
Tipo: DCU YPV SCI 1000 2M
Art.: 900920
o similare.

Certificates



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD secondo la norma EN 61643-31 / ... IEC 61643-31 Tipo 2 / Classe II
Tensione max. FV (UCPV ) 1000 V
Tenuta al corto circuito (ISCPV ) 1 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (In ) 12,5 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 25 kA
Livello di protezione (UP ) ≤ 4 kV
Grado di protezione IP 65

Product 900920 was added to Notepad.

Go to Notepad

Product 900920 was added to the cart.

Go to Web-Shop

DEHNcube 2 YPV 1100 1M 2S

Scatola di derivazione del generatore per sistema fotovoltaico fino a 1100 V DC per la protezione di un ingresso MPP e due stringhe.
Con protezione dalle sovratensioni e morsetti Push-in per ingresso e uscita.

1 Product

Part No. 900913 DCU 2 YPV 1100 1M 2S

GTIN 4013364492455, Customs tariff No. (EU): 85372091, Gross weight: 1.59 kg, PU: 1.00 pz.

Images

Additional information

Scatola di derivazione del generatore DCU 2 YPV 1100 1M 2S
Scatola di derivazione del generatore fino a 1100 V DC
per la protezione di un ingresso MPP e
due stringhe con grado di protezione IP65
Indicazione di difetto
Scatola di derivazione del generatore a norma CEI EN IEC 61439-2 con
dispositivo di commutazione DC a 3 stadi
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1100 V DC
Corrente impulsiva nominale di scarica: (8/20) 20 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 10 kA

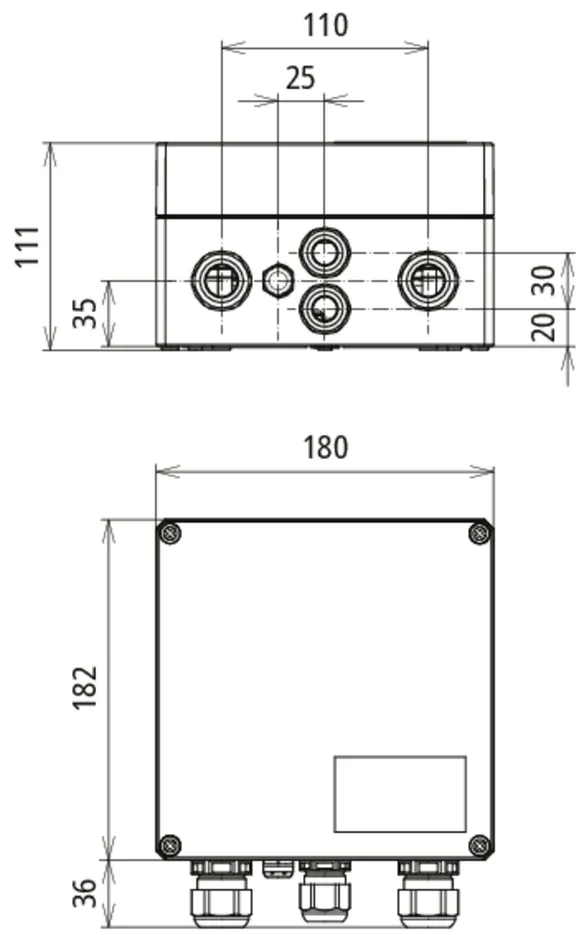

Dimensioni: 180 x 182 x 111 mm
Passante per cavi: 2 fissaggi a vite tripli (conduttore FV da 2,5 mm² - 6 mm²)
Passante per cavi: 2 x M20 (16 mm²)

Fabbricato: DEHN
Tipo: DCU 2 YPV 1100 1M 2S
Art.: 900913
o similare.



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD secondo la norma EN 61643-31 / ... IEC 61643-31 Tipo 2 / Classe II
Tensione max. FV (UCPV ) 1100 V
Tenuta al corto circuito (ISCPV ) 10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (In ) 20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 40 kA
Livello di protezione (UP ) ≤ 4 kV
Grado di protezione IP 65

Product 900913 was added to Notepad.

Go to Notepad

Product 900913 was added to the cart.

Go to Web-Shop

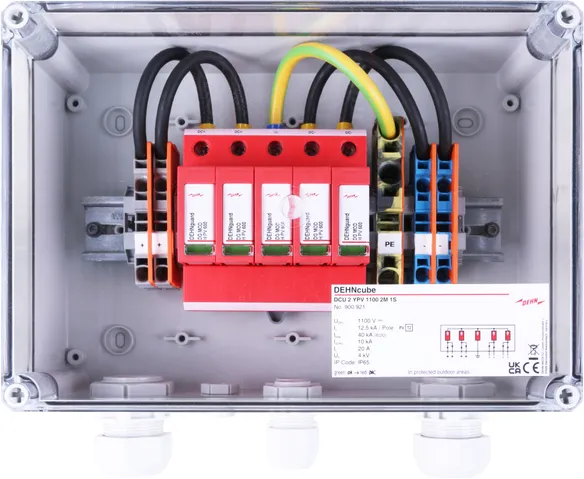

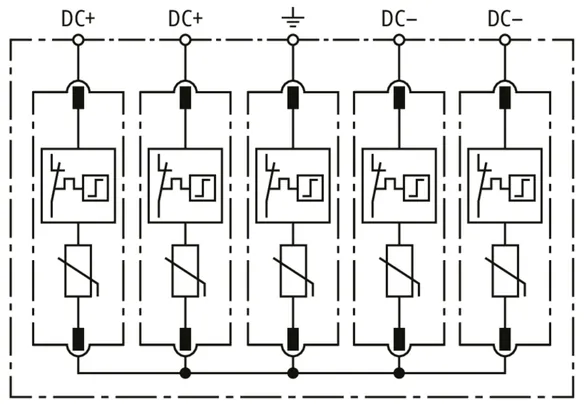

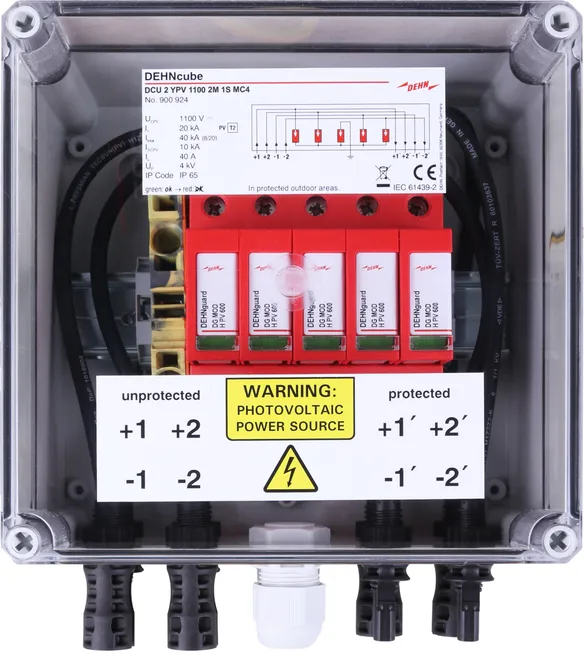

DEHNcube 2 YPV 1100 2M 1S

Scatola di derivazione del generatore per sistema fotovoltaico fino a 1100 V DC per la protezione di due ingressi MPP e una stringa
Con protezione dalle sovratensioni e morsetti Push-in per ingresso e uscita.

1 Product

Part No. 900921 DCU 2 YPV 1100 2M 1S

GTIN 4013364492462, Customs tariff No. (EU): 85372091, Gross weight: 2.14 kg, PU: 1.00 pz.

Images

Additional information

Scatola di derivazione del generatore DCU 2 YPV 1100 2M 1S
Scatola di derivazione del generatore fino a 1100 V DC
per la protezione di due ingressi MPP
e una stringa ciascuno con grado di protezione IP65
Indicazione di difetto
Scatola di derivazione del generatore a norma CEI EN IEC 61439-2 con
dispositivo di commutazione DC a 3 stadi
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1100 V DC
Corrente impulsiva nominale di scarica: (8/20) 20 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 180 x 182 x 111 mm
Passante per cavi: 2 fissaggi a vite quadrupli (conduttore FV da 2,5 mm² - 6 mm²)
Passante per cavi: 2 x M20 (16 mm²)

Fabbricato: DEHN
Tipo: DCU 2 YPV 1100 2M 1S
Art.: 900921
o similare.



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD secondo la norma EN 61643-31 / ... IEC 61643-31 Tipo 2 / Classe II
Tensione max. FV (UCPV ) 1100 V
Tenuta al corto circuito (ISCPV ) 10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (In ) 20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 40 kA
Livello di protezione (UP ) ≤ 4 kV
Grado di protezione IP 65

Product 900921 was added to Notepad.

Go to Notepad

Product 900921 was added to the cart.

Go to Web-Shop

DEHNcube 2 YPV 1100 2M 2S

Scatola di derivazione del generatore per sistema fotovoltaico fino a 1100 V DC per la protezione di due ingressi MPP e due stringhe
Con protezione dalle sovratensioni e morsetti Push-in per ingresso e uscita.

1 Product

Part No. 900923 DCU 2 YPV 1100 2M 2S

GTIN 4013364492400, Customs tariff No. (EU): 85372091, Gross weight: 2.21 kg, PU: 1.00 pz.

Images

Additional information

Scatola di derivazione del generatore DCU 2 YPV 1100 2M 2S
Scatola di derivazione del generatore fino a 1100 V DC
per la protezione di due ingressi MPP
e due stringhe ciascuno con grado di protezione IP65
Indicazione di difetto
Scatola di derivazione del generatore a norma CEI EN IEC 61439-2 con
dispositivo di commutazione DC a 3 stadi
Utilizzabile secondo la norma IEC 60364-7-712
Tensione FV massima: <= 1100 V DC
Corrente impulsiva nominale di scarica: (8/20) 20 kA
Corrente impulsiva complessiva di scarica: (8/20) 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 10 kA
Dimensioni: 180 x 182 x 111 mm
Passante per cavi: 4 fissaggi a vite tripli (conduttore FV da 2,5 mm² - 6 mm²)
Passante per cavi: 2 x M20 (16 mm²)

Fabbricato: DEHN
Tipo: DCU 2 YPV 1100 2M 2S
Art.: 900923
o similare.



SCI-Technology

The patented SCI technology with active arc extinction allows to actively, quickly and safely extinguish a possible switching arc in case of overload. The PV fuse integrated in the short-circuit path trips immediately after the arc has been extinguished, thus ensuring safe electrical isolation (interruption). Consequently, all PV arresters from DEHN combine surge protection, fire protection and personal protection in a single device

Technical data

SPD secondo la norma EN 61643-31 / ... IEC 61643-31 Tipo 2 / Classe II
Tensione max. FV (UCPV ) 1100 V
Tenuta al corto circuito (ISCPV ) 10 kA
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (In ) 20 kA
Corrente impulsiva max. di scarica (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 40 kA
Livello di protezione (UP ) ≤ 4 kV
Grado di protezione IP 65
