Puntale di prova PHE III ZK

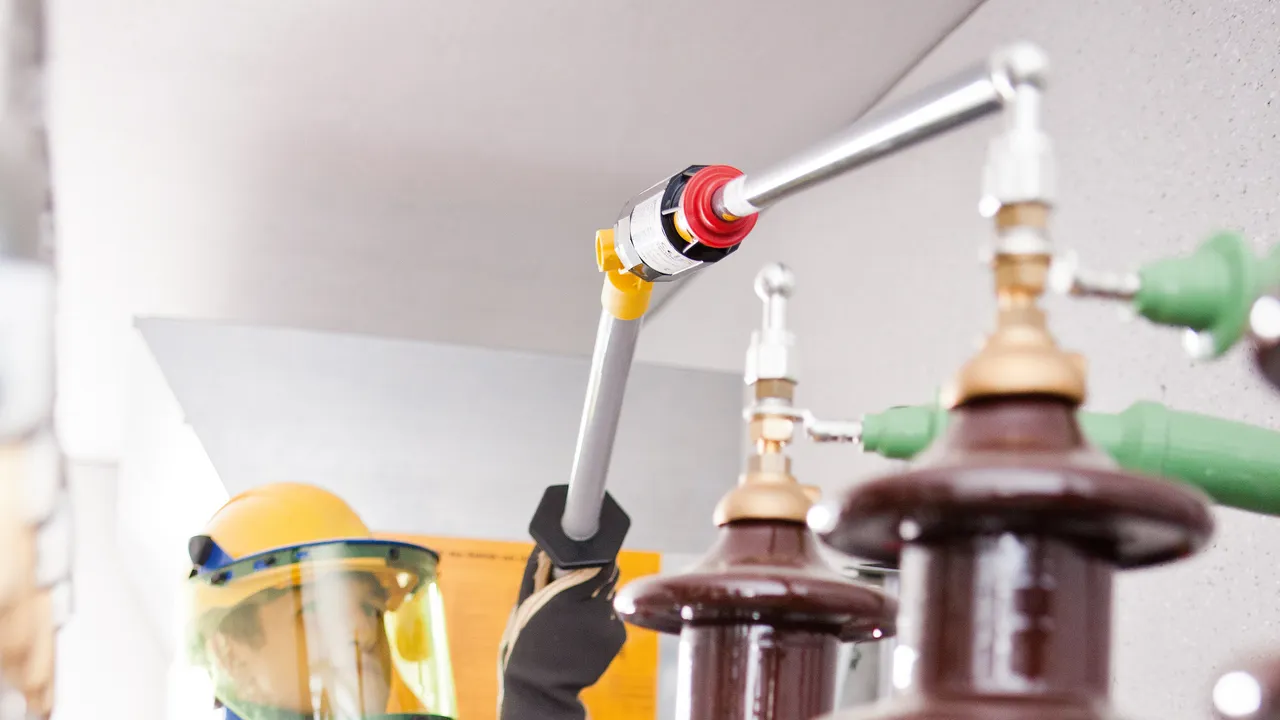

Rivelazione sicura dell'assenza tensione

rivelazione sicura dell'indicazione
facile utilizzo
trasporto economico ed ingombro ridotto

Details

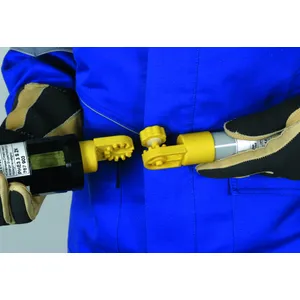

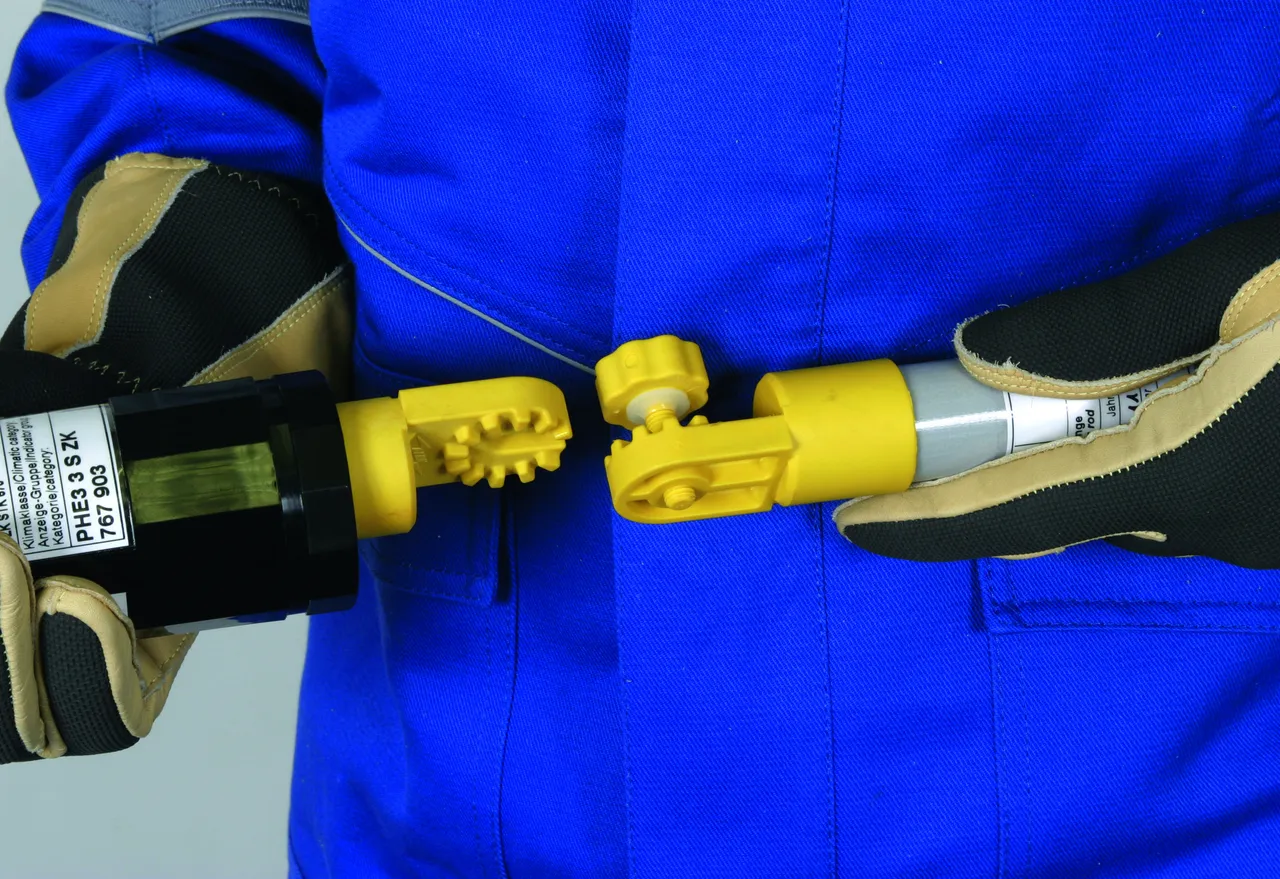

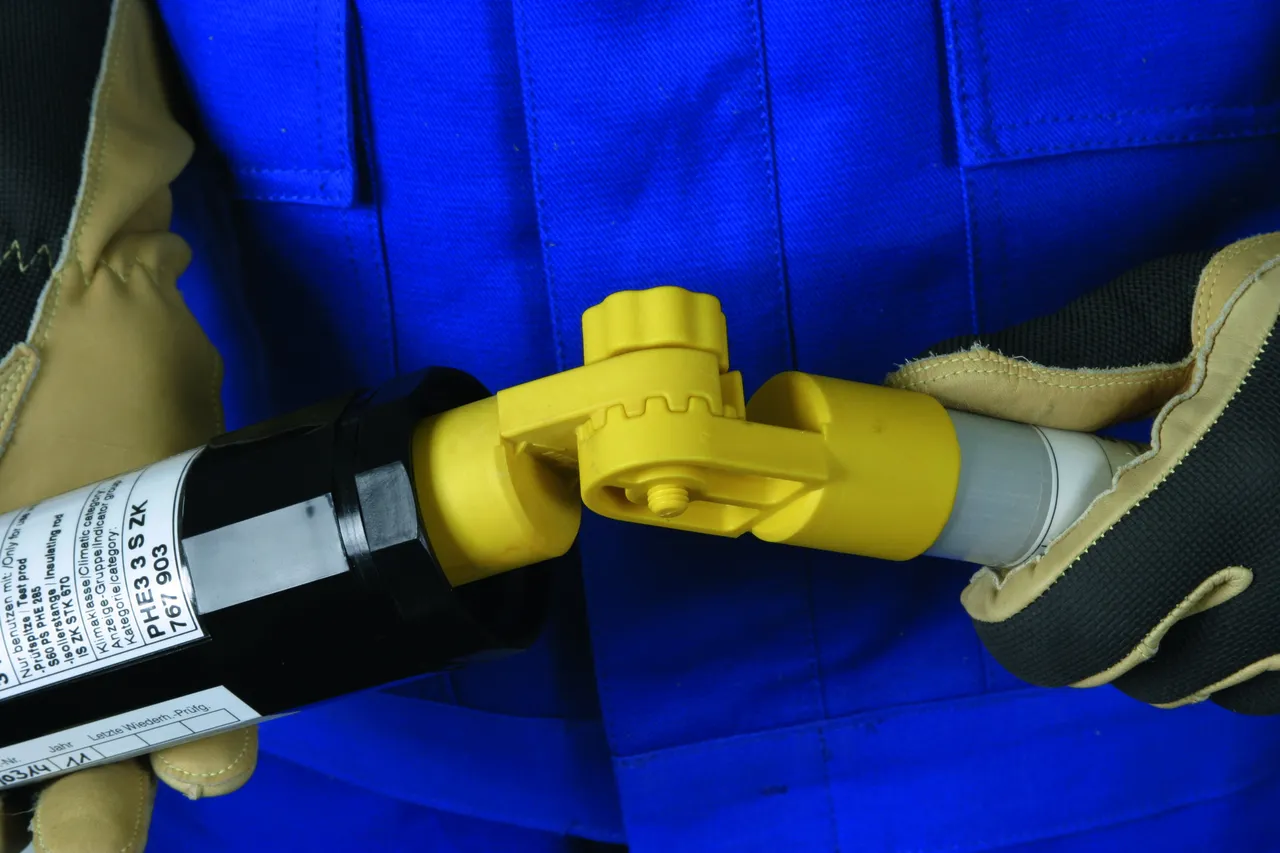

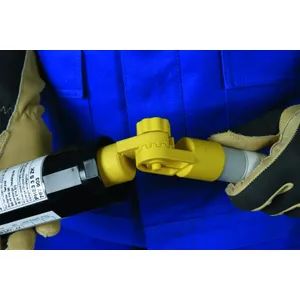

Snodo a scatti per l'angolazione del rivelatore di tensione

Campo di tensione nominale fino a 30 kV / 50 Hz, categoria "S"

Categoria "S" per impianti di commutazione e linee aeree.

2 Products

Part No. 767921 PHE3 PK6 20 S SB ZK

GTIN 4013364097360, Customs tariff No. (EU): 90303370, Gross weight: 2.15 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Certificates

Technical data

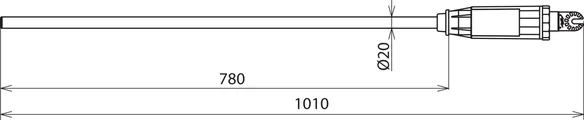

Tensione nominale (U_N )	6 ... 20 kV
Lunghezza totale (l_G )	1010 mm
Immersione (I_O )	780 mm

Tensione nominale (U_N )	6 ... 20 kV
Categoria	S
Lunghezza totale (l_G )	1010 mm
Immersione (I_O )	780 mm
Norma puntale di prova	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Norma snodo a scatti	EN/IEC 60832 (DIN VDE 0682-211)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	separato
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato

Product 767921 was added to Notepad.

Go to Notepad

Product 767921 was added to the cart.

Go to Web-Shop

Part No. 767931 PHE3 PK10 30 S SB ZK

GTIN 4013364097377, Customs tariff No. (EU): 90303370, Gross weight: 1.68 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Certificates

Technical data

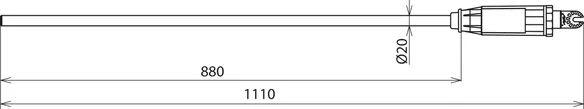

Tensione nominale (U_N )	10 ... 30 kV
Lunghezza totale (l_G )	1110 mm
Immersione (I_O )	880 mm

Tensione nominale (U_N )	10 ... 30 kV
Categoria	S
Lunghezza totale (l_G )	1110 mm
Immersione (I_O )	880 mm
Norma puntale di prova	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Norma snodo a scatti	EN/IEC 60832 (DIN VDE 0682-211)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	separato
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato

Product 767931 was added to Notepad.

Go to Notepad

Product 767931 was added to the cart.

Go to Web-Shop

Campo di tensione nominale fino a 30 kV / 50 Hz, categoria "L"

Categoria "L" per linee aeree.

2 Products

Part No. 767922 PHE3 PK6 20 L SB ZK

GTIN 4013364097384, Customs tariff No. (EU): 90303370, Gross weight: 1.45 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Certificates

Technical data

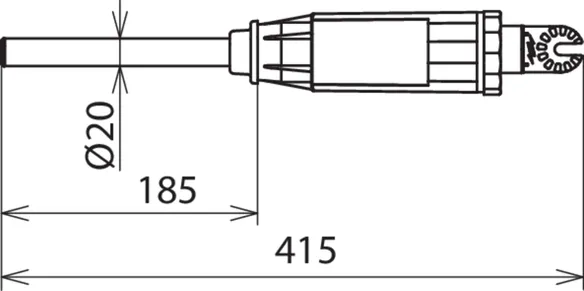

Tensione nominale (U_N )	6 ... 20 kV
Lunghezza totale (l_G )	415 mm
Immersione (I_O )	185 mm

Tensione nominale (U_N )	6 ... 20 kV
Categoria	L
Lunghezza totale (l_G )	415 mm
Immersione (I_O )	185 mm
Norma puntale di prova	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Norma snodo a scatti	EN/IEC 60832 (DIN VDE 0682-211)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	separato
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato

Product 767922 was added to Notepad.

Go to Notepad

Product 767922 was added to the cart.

Go to Web-Shop

Part No. 767932 PHE3 PK10 30 L SB ZK

GTIN 4013364097391, Customs tariff No. (EU): 90303370, Gross weight: 1.45 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Certificates

Technical data

Tensione nominale (U_N )	10 ... 30 kV
Lunghezza totale (l_G )	415 mm
Immersione (I_O )	185 mm

Tensione nominale (U_N )	10 ... 30 kV
Categoria	L
Lunghezza totale (l_G )	415 mm
Immersione (I_O )	185 mm
Norma puntale di prova	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Norma snodo a scatti	EN/IEC 60832 (DIN VDE 0682-211)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	separato
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
