Rivelatore di tensione continua PHE/G

Rilevare in modo sicuro la mancanza di tensione

Per impianti di tensione continua (tram e metropolitane, circuito intermedio di corrente continua)
Riconoscimento indicazione sicuro
Maneggevolezza facile e sicura
Facile da usare

Details

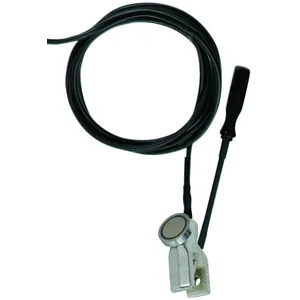

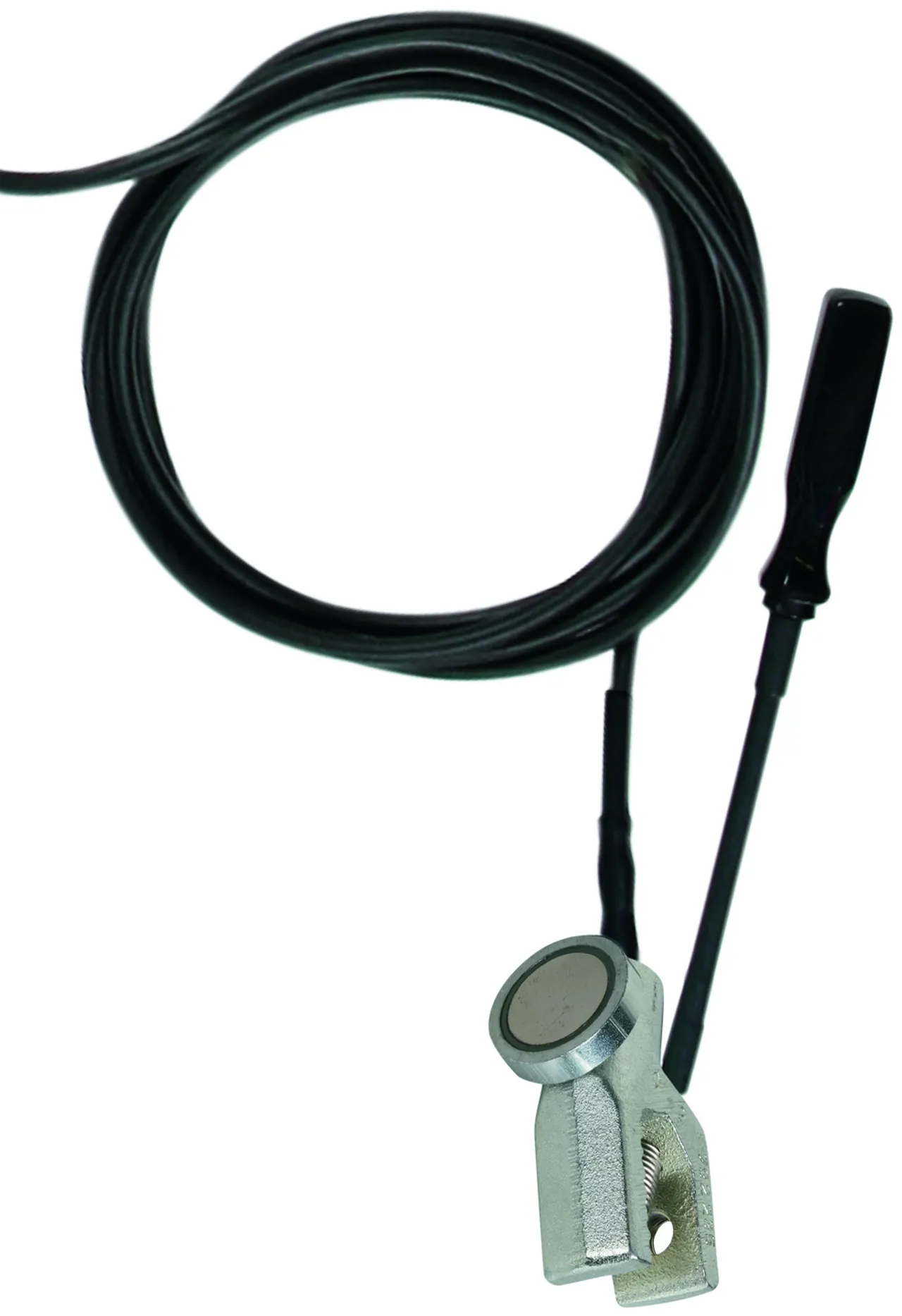

Morsetto di terra con Manico girevole e **magnete**.

lorem ipsum — Morsetto di terra con Manico girevole e **magnete**.

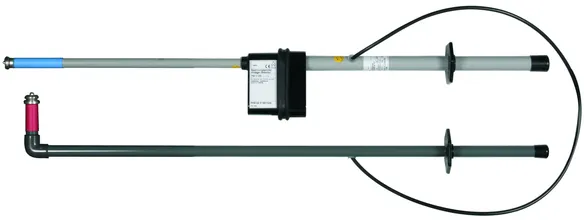

PHE/G per conduttori aerei, esecuzione polo positivo sul puntale di prova

Monoasta (in tre parti)

Per reti a corrente continua con polo negativo collegato a terra
Polo positivo: Puntale di prova
Polo negativo: Morsetto di messa a terra

1 Product

Part No. 767610 PHEG1 FD P 3

GTIN 4013364135208, Customs tariff No. (EU): 90303370, Gross weight: 5.10 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Certificates

Technical data

Tensione d'innesco (U_t )	1,1 kV
Tensione nominale (U_N )	3,0 kV
Lunghezza cavo di terra	6000 mm
Lunghezza totale (l_G )	4125 mm

Tensione d'innesco (U_t )	1,1 kV
Tensione nominale (U_N )	3,0 kV
Tipo di tensione	DC
Lunghezza puntale di prova (I_S )	1245 mm
Lunghezza fioretto isolante (l₁ )	1500 mm
Lunghezza prolungamento dell'impugnatura (l₂ )	1470 mm
Lunghezza cavo di terra	6000 mm
Lunghezza totale (l_G )	4125 mm
Morsetto di messa a terra	senza magnete
Norma	in appoggio a DIN VDE 0682-411 (EN/IEC 61243-1)
Campo di temperatura	–25 °C ... +55 °C, classe climatica N
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	cavi aerei
Esecuzione	bipolare
Indicazione	ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in poliestere rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Materiale cavo di collegamento	conduttore in Cu molto flessibile

Product 767610 was added to Notepad.

Go to Notepad

Product 767610 was added to the cart.

Go to Web-Shop

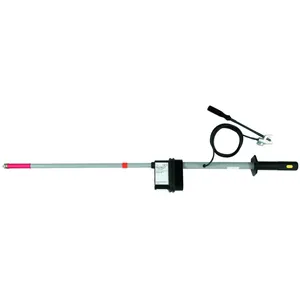

PHE/G per cavi aerei, esecuzione polo negativo sul puntale di prova

Con manico unico (4 pezzi)

Per reti di tensione continua con polo negativo di terra
Polo negativo: testa di prova
Polo positivo: morsetto di terra

1 Product

Part No. 767614 PHEG1 FD M SN7223

GTIN 4013364135307, Customs tariff No. (EU): 90303370, Gross weight: 7.55 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Certificates

Technical data

Tensione d'innesco (U_t )	0,825 kV
Tensione nominale (U_N )	1,65 kV
Lunghezza cavo di terra	8000 mm
Lunghezza totale (l_G )	4060 mm

Tensione d'innesco (U_t )	0,825 kV
Tensione nominale (U_N )	1,65 kV
Tipo di tensione	DC
Lunghezza puntale di prova (I_S )	1245 mm
Lunghezza fioretto isolante (l₁ )	1500 mm
Lunghezza prolungamento dell'impugnatura (l₂ )	1470 mm
Lunghezza cavo di terra	8000 mm
Lunghezza totale (l_G )	4060 mm
Norma	in appoggio a DIN VDE 0682-412 (EN/IEC 61243-2)
Campo di temperatura	–25 °C ... +55 °C, classe climatica N
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	cavi aerei
Esecuzione	bipolare
Indicazione	ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in poliestere rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Materiale cavo di collegamento	conduttore in Cu molto flessibile

Product 767614 was added to Notepad.

Go to Notepad

Product 767614 was added to the cart.

Go to Web-Shop

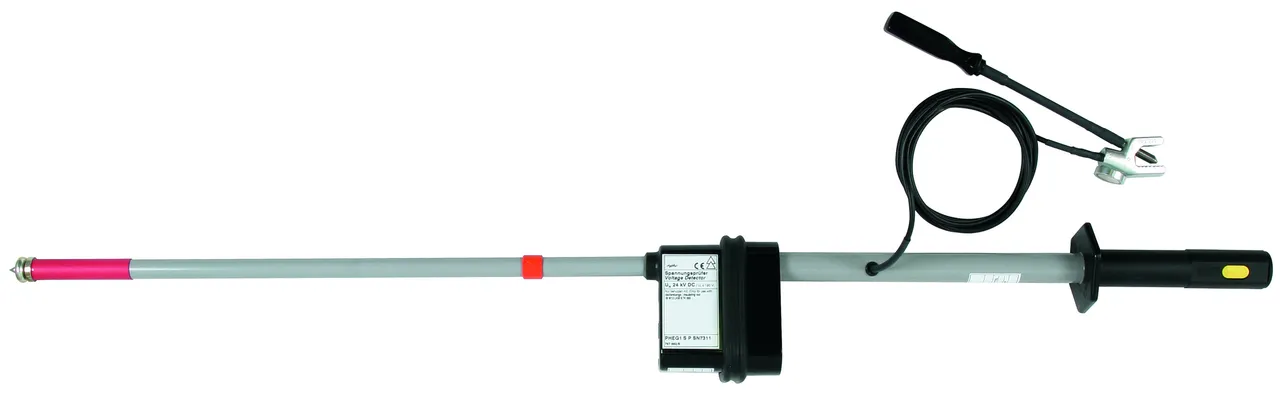

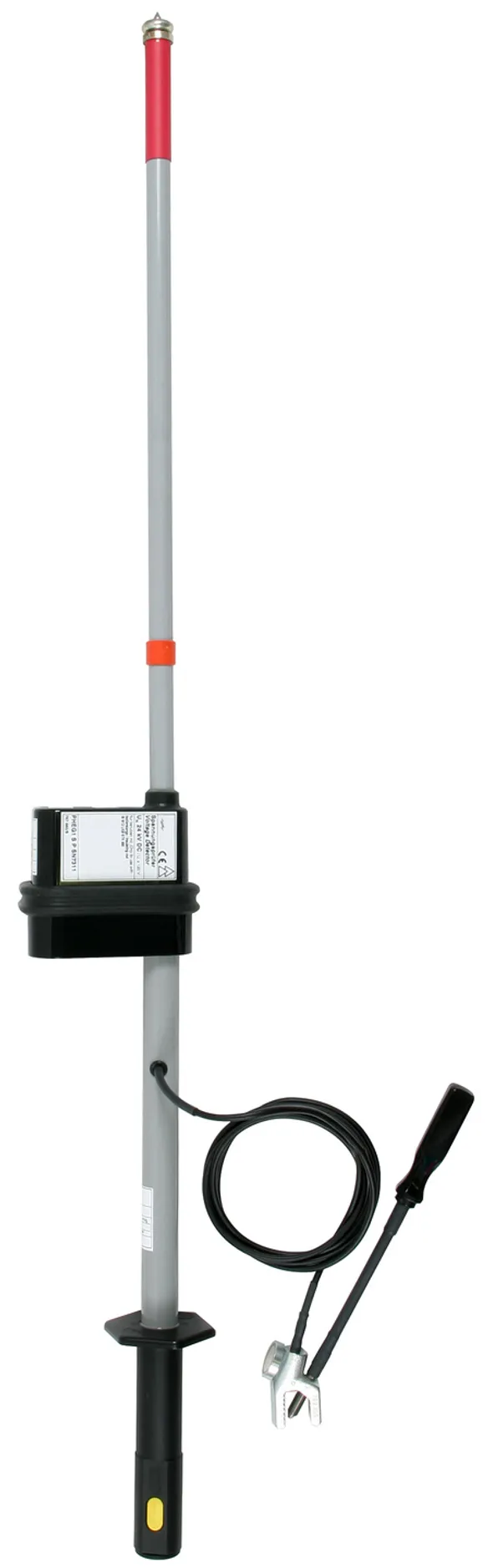

PHE/G I per impianti di commutazione, esecuzione polo positivo sul puntale di prova

Con manico unico

Per reti di tensione continua con polo negativo di terra
Polo positivo: testa di prova
Polo negativo: morsetto di terra con magnete

1 Product

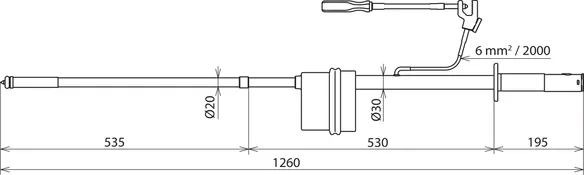

Part No. 767666 PHEG1.S P SN7401

GTIN 4013364157071, Customs tariff No. (EU): 90303370, Gross weight: 2.90 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Certificates

Technical data

Tensione d'innesco (U_t )	120 V
Tensione nominale (U_N )	1 ... 24 kV
Lunghezza cavo di terra	2000 mm
Lunghezza totale (l_G )	1260 mm
Immersione (I_O )	535 mm

Tensione d'innesco (U_t )	120 V
Tensione nominale (U_N )	1 ... 24 kV
Tipo di tensione	DC
Lunghezza puntale di prova (I_S )	765 mm
Lunghezza fioretto isolante (l₁ )	550 mm
Lunghezza cavo di terra	2000 mm
Lunghezza totale (l_G )	1260 mm
Immersione (I_O )	535 mm
Morsetto di messa a terra	con magnete
Norma	in appoggio a DIN VDE 0682-411 (EN/IEC 61243-1)
Campo di temperatura	–25 °C ... +55 °C, classe climatica N
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione
Esecuzione	bipolare
Indicazione	ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in poliestere rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Materiale cavo di collegamento	conduttore in Cu molto flessibile

Product 767666 was added to Notepad.

Go to Notepad

Product 767666 was added to the cart.

Go to Web-Shop

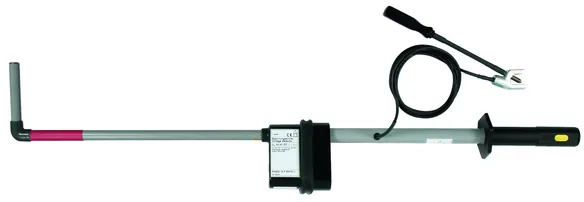

PHE/G I per impianti di commutazione, esecuzione polo positivo sul puntale di prova, piegato

Con manico unico

Per reti di tensione continua con polo negativo di terra
Polo positivo: testa di prova
Polo negativo: morsetto di terra

1 Product

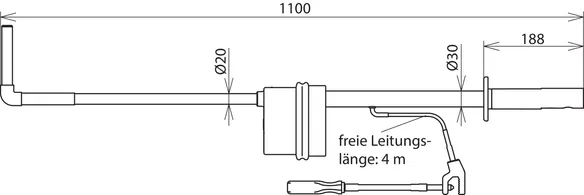

Part No. 767636 PHEG1 S P SN7240

GTIN 4013364155886, Customs tariff No. (EU): 90303370, Gross weight: 3.01 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Certificates

Technical data

Tensione d'innesco (U_t )	60 V
Tensione nominale (U_N )	3,8 kV
Lunghezza cavo di terra	4000 mm
Lunghezza totale (l_G )	1100 mm

Tensione d'innesco (U_t )	60 V
Tensione nominale (U_N )	3,8 kV
Tipo di tensione	DC
Lunghezza puntale di prova (I_S )	615 mm
Lunghezza fioretto isolante (l₁ )	550 mm
Lunghezza cavo di terra	4000 mm
Lunghezza totale (l_G )	1100 mm
Norma	in appoggio a DIN VDE 0682-412 (EN/IEC 61243-2)
Campo di temperatura	–25 °C ... +55 °C, classe climatica N
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione
Esecuzione	bipolare
Indicazione	ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in poliestere rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Materiale cavo di collegamento	conduttore in Cu molto flessibile

Product 767636 was added to Notepad.

Go to Notepad

Product 767636 was added to the cart.

Go to Web-Shop

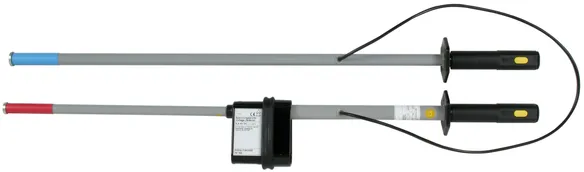

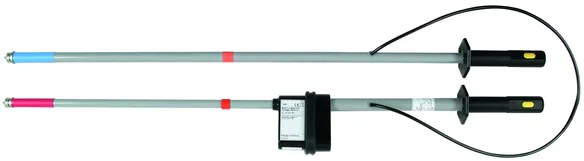

PHE/G II per impianti di commutazione

Con due manici

Per impianti di tensione continua non di terra
Per circuito intermedio di corrente continua
Polo positivo: testa di prova
Polo negativo: fioretto isolante

2 Products

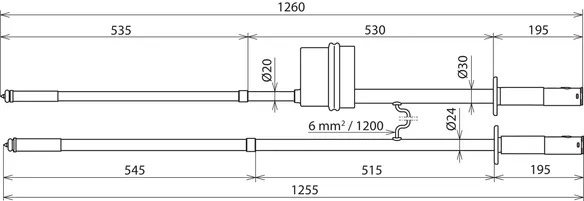

Part No. 767671 PHEG2.P SN7517

GTIN 4013364156807, Customs tariff No. (EU): 90303370, Gross weight: 3.30 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Certificates

Technical data

Tensione d'innesco (U_t )	90 V
Tensione nominale (U_N )	1 ... 24 kV
Lunghezza cavo di collegamento	1200 mm
Lunghezza totale (l_G )	1260 mm
Immersione (I_O )	545 mm

Tensione d'innesco (U_t )	90 V
Tensione nominale (U_N )	1 ... 24 kV
Tipo di tensione	DC
Lunghezza puntale di prova (I_S )	765 mm
Lunghezza fioretto isolante (l₁ )	495 mm
Lunghezza cavo di collegamento	1200 mm
Lunghezza totale (l_G )	1260 mm
Immersione (I_O )	545 mm
Norma	in appoggio a DIN VDE 0682-411 (EN/IEC 61243-1)
Campo di temperatura	–25 °C ... +55 °C, classe climatica N
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione
Esecuzione	bipolare
Indicazione	ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in poliestere rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Materiale cavo di collegamento	conduttore in Cu molto flessibile

Product 767671 was added to Notepad.

Go to Notepad

Product 767671 was added to the cart.

Go to Web-Shop

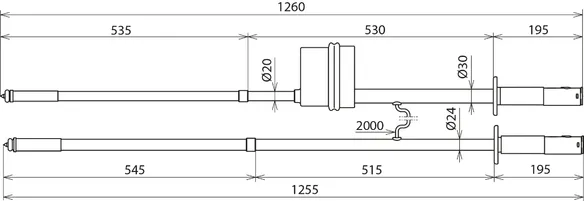

Part No. 767681 PHEG2.P SN7629

GTIN 4013364153165, Customs tariff No. (EU): 90303370, Gross weight: 2.60 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Certificates

Technical data

Tensione d'innesco (U_t )	120 V
Tensione nominale (U_N )	1 ... 24 kV
Lunghezza cavo di collegamento	2000 mm
Lunghezza totale (l_G )	1260 mm
Immersione (I_O )	545 mm

Tensione d'innesco (U_t )	120 V
Tensione nominale (U_N )	1 ... 24 kV
Tipo di tensione	DC
Lunghezza puntale di prova (I_S )	765 mm
Lunghezza fioretto isolante (l₁ )	495 mm
Lunghezza cavo di collegamento	2000 mm
Lunghezza totale (l_G )	1260 mm
Immersione (I_O )	545 mm
Norma	Con riferimento alla norma DIN VDE 0682-411 (EN/IEC 61243-1)
Campo di temperatura	–25 °C ... +55 °C, classe climatica N
Utilizzabile durante	_
Luogo d'impiego	impianti all’interno e all’esterno
Applicazione	Impianti di distribuzione
Esecuzione	bipolare
Indicazione	ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega rame/gal Sn
Materiale puntale di prova	tubo in poliestere rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibre di vetro
Materiale cavo di collegamento	conduttore in rame molto flessibile

Product 767681 was added to Notepad.

Go to Notepad

Product 767681 was added to the cart.

Go to Web-Shop

PHE/G II per impianti di commutazione e circuiti intermedi di corrente continua

Con due manici

Per impianti di commutazione di tensione continua non di terra
Per circuito intermedio di corrente continua (ad es. E-Lok; art. n. 767 647)
Polo positivo: testa di prova
Polo negativo: fioretto isolante

4 Products

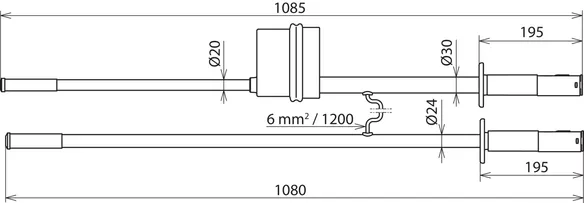

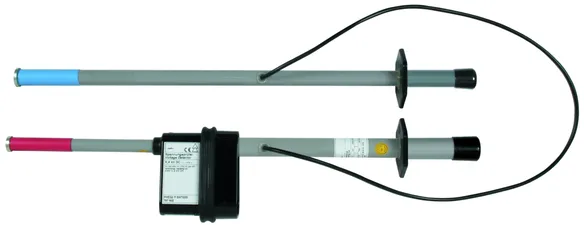

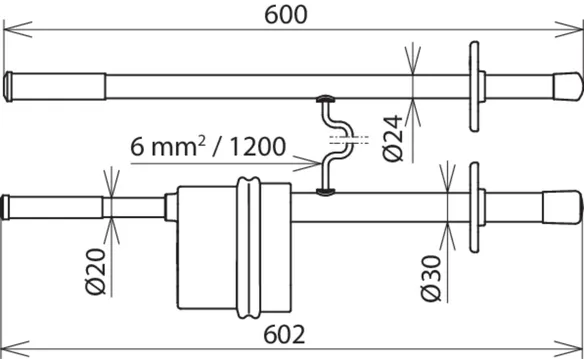

Part No. 767647 PHEG2 P SN7552

GTIN 4013364156081, Customs tariff No. (EU): 90303370, Gross weight: 2.80 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Certificates

Technical data

Tensione d'innesco (U_t )	90 V
Tensione nominale (U_N )	1 ... 4,2 kV
Lunghezza cavo di collegamento	1200 mm
Lunghezza totale (l_G )	600 mm

Tensione d'innesco (U_t )	90 V
Tensione nominale (U_N )	1 ... 4,2 kV
Tipo di tensione	DC
Lunghezza puntale di prova (I_S )	300 mm
Lunghezza fioretto isolante (l₁ )	365 mm
Lunghezza cavo di collegamento	1200 mm
Lunghezza totale (l_G )	600 mm
Norma	in appoggio a DIN VDE 0682-411 (EN/IEC 61243-1)
Campo di temperatura	–25 °C ... +55 °C, classe climatica N
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione
Esecuzione	bipolare
Indicazione	ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in poliestere rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Materiale cavo di collegamento	conduttore in Cu molto flessibile

Product 767647 was added to Notepad.

Go to Notepad

Product 767647 was added to the cart.

Go to Web-Shop

Part No. 767645 PHEG2 P SN7259

GTIN 4013364156067, Customs tariff No. (EU): 90303370, Gross weight: 3.30 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Certificates

Technical data

Tensione d'innesco (U_t )	120 V
Tensione nominale (U_N )	1 ... 12 kV
Lunghezza cavo di collegamento	1200 mm
Lunghezza totale (l_G )	1085 mm

Tensione d'innesco (U_t )	120 V
Tensione nominale (U_N )	1 ... 12 kV
Tipo di tensione	DC
Lunghezza puntale di prova (I_S )	600 mm
Lunghezza fioretto isolante (l₁ )	550 mm
Lunghezza cavo di collegamento	1200 mm
Lunghezza totale (l_G )	1085 mm
Norma	in appoggio a DIN VDE 0682-411 (EN/IEC 61243-1)
Campo di temperatura	–25 °C ... +55 °C, classe climatica N
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione
Esecuzione	bipolare
Indicazione	ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in poliestere rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Materiale cavo di collegamento	conduttore in Cu molto flessibile

Product 767645 was added to Notepad.

Go to Notepad

Product 767645 was added to the cart.

Go to Web-Shop

Part No. 767640 PHEG2 P SN7407

GTIN 4013364155978, Customs tariff No. (EU): 90303370, Gross weight: 2.88 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Certificates

Technical data

Tensione d'innesco (U_t )	350 V
Tensione nominale (U_N )	600 ... 750 V
Lunghezza cavo di collegamento	1200 mm
Lunghezza totale (l_G )	1085 mm

Tensione d'innesco (U_t )	350 V
Tensione nominale (U_N )	600 ... 750 V
Tipo di tensione	DC
Lunghezza puntale di prova (I_S )	600 mm
Lunghezza fioretto isolante (l₁ )	550 mm
Lunghezza cavo di collegamento	1200 mm
Lunghezza totale (l_G )	1085 mm
Norma	in appoggio a DIN VDE 0682-411 (EN/IEC 61243-1)
Campo di temperatura	–25 °C ... +55 °C, classe climatica N
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione
Esecuzione	bipolare
Indicazione	ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in poliestere rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Materiale cavo di collegamento	conduttore in Cu molto flessibile

Product 767640 was added to Notepad.

Go to Notepad

Product 767640 was added to the cart.

Go to Web-Shop

Part No. 767637 PHEG2 P SN7194

GTIN 4013364155879, Customs tariff No. (EU): 90303370, Gross weight: 2.80 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Certificates

Technical data

Tensione d'innesco (U_t )	750 V
Tensione nominale (U_N )	1,5 kV
Lunghezza cavo di collegamento	1200 mm
Lunghezza totale (l_G )	1085 mm

Tensione d'innesco (U_t )	750 V
Tensione nominale (U_N )	1,5 kV
Tipo di tensione	DC
Lunghezza puntale di prova (I_S )	600 mm
Lunghezza fioretto isolante (l₁ )	550 mm
Lunghezza cavo di collegamento	1200 mm
Lunghezza totale (l_G )	1085 mm
Norma	in appoggio a DIN VDE 0682-411 (EN/IEC 61243-1)
Campo di temperatura	–25 °C ... +55 °C, classe climatica N
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione
Esecuzione	bipolare
Indicazione	ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in poliestere rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Materiale cavo di collegamento	conduttore in Cu molto flessibile

Product 767637 was added to Notepad.

Go to Notepad

Product 767637 was added to the cart.

Go to Web-Shop

PHE/G II, esecuzione polo positivo piegata

Con due manici

Per impianti di commutazione di tensione continua non di terra
Per circuito intermedio di corrente continua
Polo positivo: fioretto isolante
Polo negativo: testa di prova

1 Product

Part No. 767639 PHEG2 P SN7346

GTIN 4013364155817, Customs tariff No. (EU): 90303370, Gross weight: 3.10 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Certificates

Technical data

Tensione d'innesco (U_t )	150 V
Tensione nominale (U_N )	750 V
Lunghezza cavo di collegamento	1200 mm
Lunghezza totale (l_G )	1100 mm

Tensione d'innesco (U_t )	150 V
Tensione nominale (U_N )	750 V
Tipo di tensione	DC
Lunghezza puntale di prova (I_S )	615 mm
Lunghezza fioretto isolante (l₁ )	550 mm
Lunghezza cavo di collegamento	1200 mm
Lunghezza totale (l_G )	1100 mm
Norma	in appoggio a DIN VDE 0682-411 (EN/IEC 61243-1)
Campo di temperatura	–25 °C ... +55 °C, classe climatica N
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione
Esecuzione	bipolare
Indicazione	ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in poliestere rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Materiale cavo di collegamento	conduttore in Cu molto flessibile

Product 767639 was added to Notepad.

Go to Notepad

Product 767639 was added to the cart.

Go to Web-Shop

PHE/G II per impianti in continua con tensioni alternate accoppiate

Con due manici

Per impianti in continua non messi a terra
Polo positivo: Puntale di prova
Polonegativo: Asta isolante

1 Product

Part No. 767661 PHEG2 P SN7759

GTIN 4013364535558, Customs tariff No. (EU): 90303370, Gross weight: 4.50 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Certificates

Technical data

Tensione d'innesco (U_t )	120 V
Funzione speciale	con attenuazione della componente alternata*)
Tensione nominale (U_N )	1 ... 12 kV
Lunghezza cavo di collegamento	1200 mm
Lunghezza totale (l_G )	1085 mm
*) PHE/G II con attenuazione della componente alternata per migliorare il segnale negli impianti in continua con tensioni alternate accoppiate.

Tensione d'innesco (U_t )	120 V
Funzione speciale	con attenuazione della componente alternata*)
Tensione nominale (U_N )	1 ... 12 kV
Tipo di tensione	DC
Lunghezza puntale di prova (I_S )	600 mm
Lunghezza fioretto isolante (l₁ )	550 mm
Lunghezza cavo di collegamento	1200 mm
Lunghezza totale (l_G )	1085 mm
Norma	in appoggio a DIN VDE 0682-411 (EN/IEC 61243-1)
Campo di temperatura	–25 °C ... +55 °C, classe climatica N
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione
Esecuzione	bipolare
Indicazione	ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in poliestere rinforzato con fibra di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro
Materiale cavo di collegamento	conduttore in Cu molto flessibile
*) PHE/G II con attenuazione della componente alternata per migliorare il segnale negli impianti in continua con tensioni alternate accoppiate.

Product 767661 was added to Notepad.

Go to Notepad

Product 767661 was added to the cart.

Go to Web-Shop
