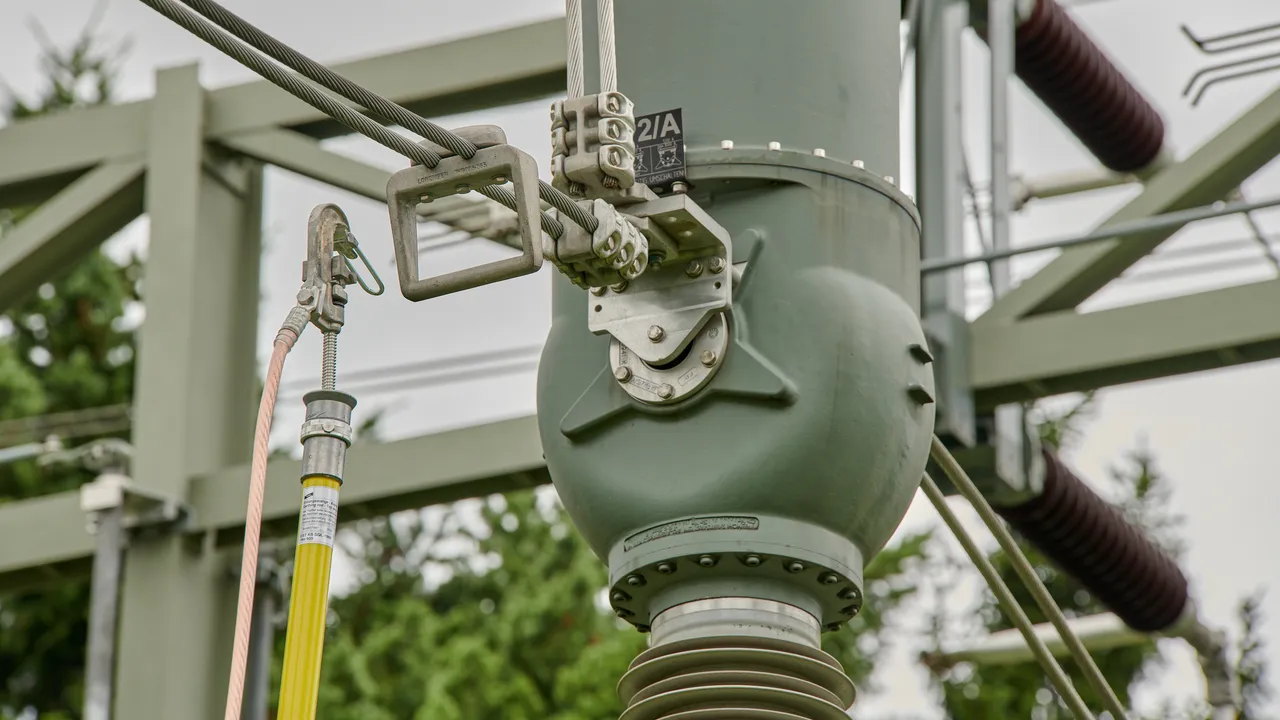

Elementi di connessione lato fase per linee aeree

Per l’equipaggiamento sul lato fase di dispositivi uni- e tripolari di messa a terra ed in corto circuito su linee aeree
Con guida per l’agganciamento per il sicuro aggancio su conduttori aerei
Facile aggancio tramite elemento di pressione a molla
Esecuzione PK1 antirotazione rispettivamente PK2 e codolo lungo con innesto a baionentta
Dispositivi di messa a terra ed in corto circuito possono essere assemblati online tramite il configuratore EuK

Details

Pinza di fase con guida fissa di
agganciamento per il sicuro aggancio.

lorem ipsum — Pinza di fase con guida fissa di
agganciamento per il sicuro aggancio.

Pinza di fase con elemento di pressione a molla.

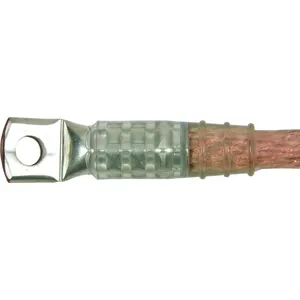

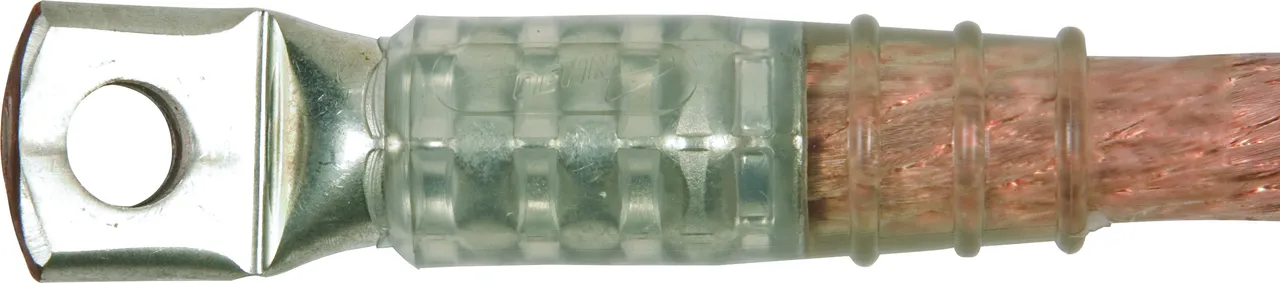

Capocorda pressato tipo **PK2**:
senza asola sul capicorda per elementi di connessione di altri fornitori a richiesta.

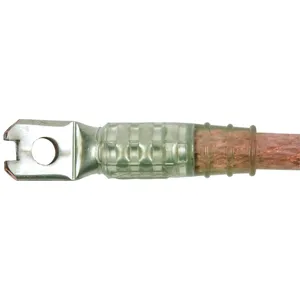

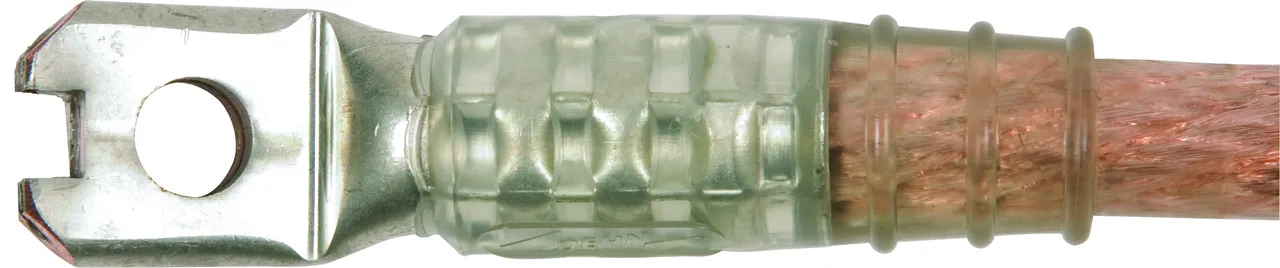

Capocorda pressato tipo **PK1**:
antirotazione tramite asola sul capocorda (esecuzione standard).

Pinza con codolo lungo e fioretto di messa a terra con giunto in alluminio

Pinza di fase a vite in esecuzione normale

Resistente al corto circuito anche con conduttori corrosi per eventi atmosferici.

2 Products

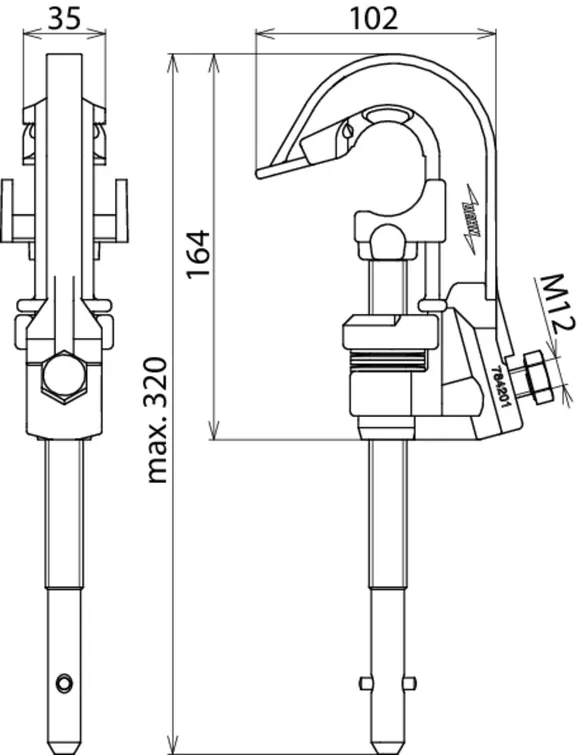

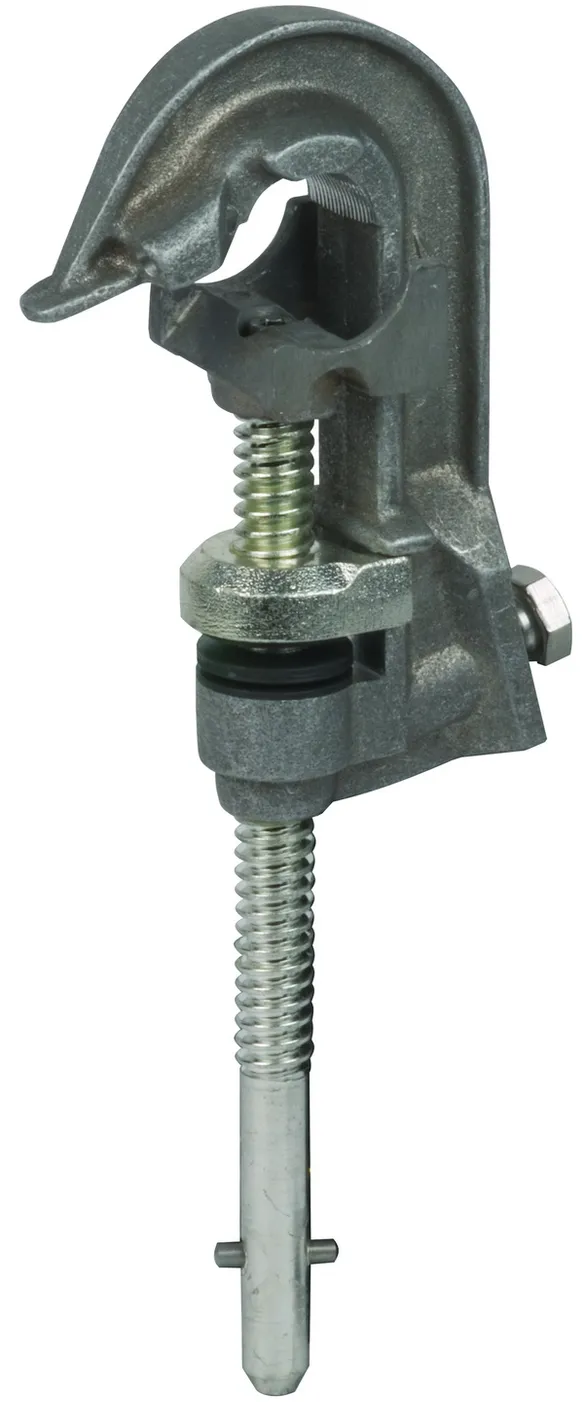

Part No. 784201 PSK 4 30 SQL

GTIN 4013364006591, Customs tariff No. (EU): 85359000, Gross weight: 880.00 g, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente max di corto circuito I_k0,5 s	19,5 kA
Corrente max di corto circuito I_k1 s	13,8 kA

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente max di corto circuito I_k0,5 s	19,5 kA
Corrente max di corto circuito I_k1 s	13,8 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn

Product 784201 was added to Notepad.

Go to Notepad

Product 784201 was added to the cart.

Go to Web-Shop

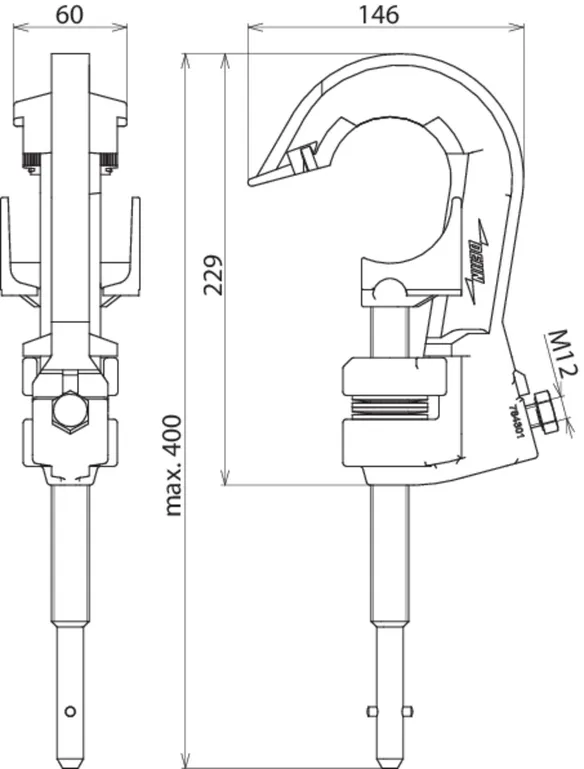

Part No. 784301 PSK 10 65 SQL

GTIN 4013364006553, Customs tariff No. (EU): 85359000, Gross weight: 1.70 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Campo di serraggio Ø	10 ... 65 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA

Campo di serraggio Ø	10 ... 65 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn

Product 784301 was added to Notepad.

Go to Notepad

Product 784301 was added to the cart.

Go to Web-Shop

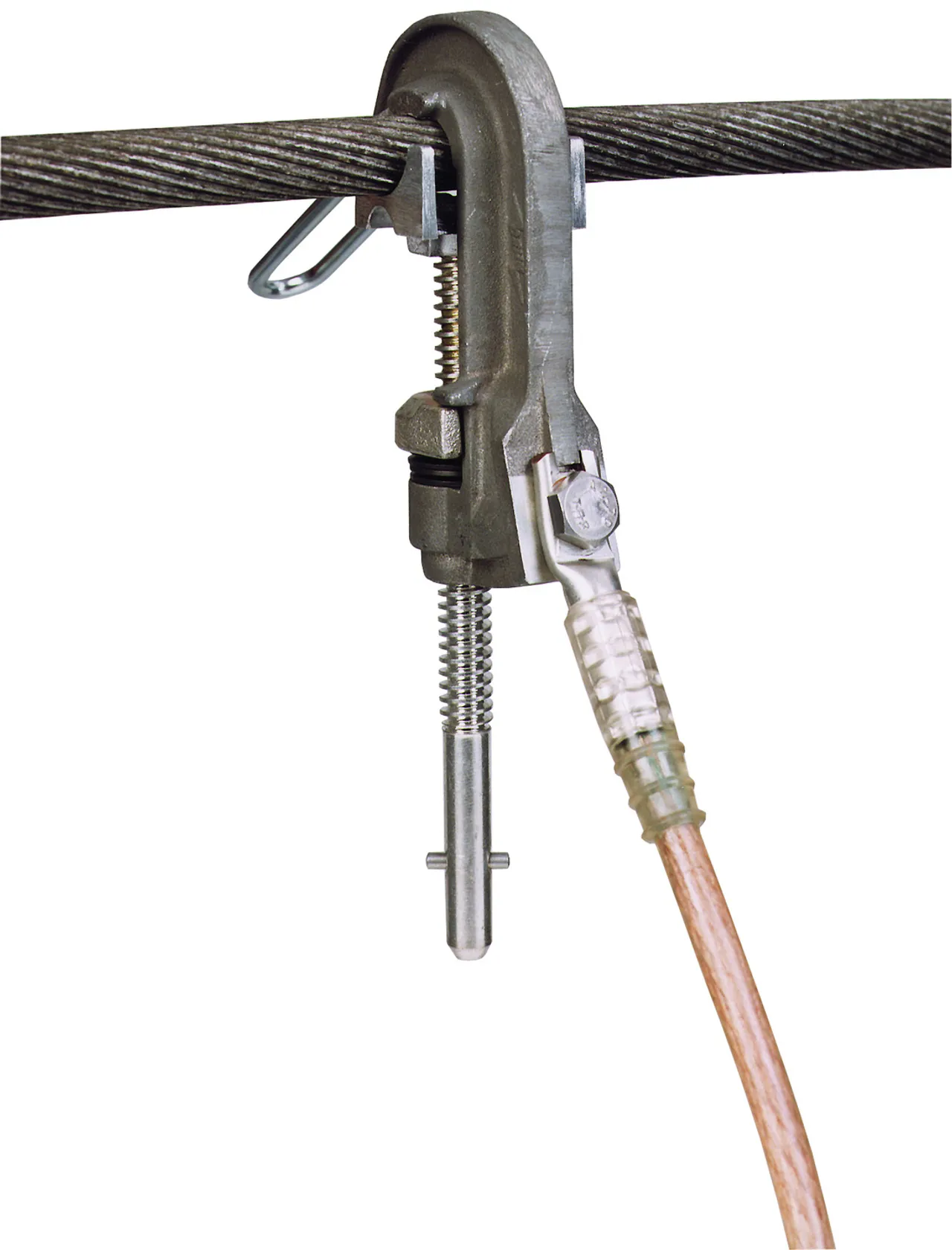

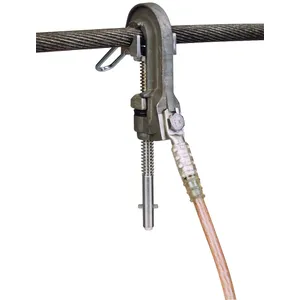

Pinza di fase a vite con guida per l'aggancio

Resistente al corto circuito anche con conduttori corrosi per eventi atmosferici.

2 Products

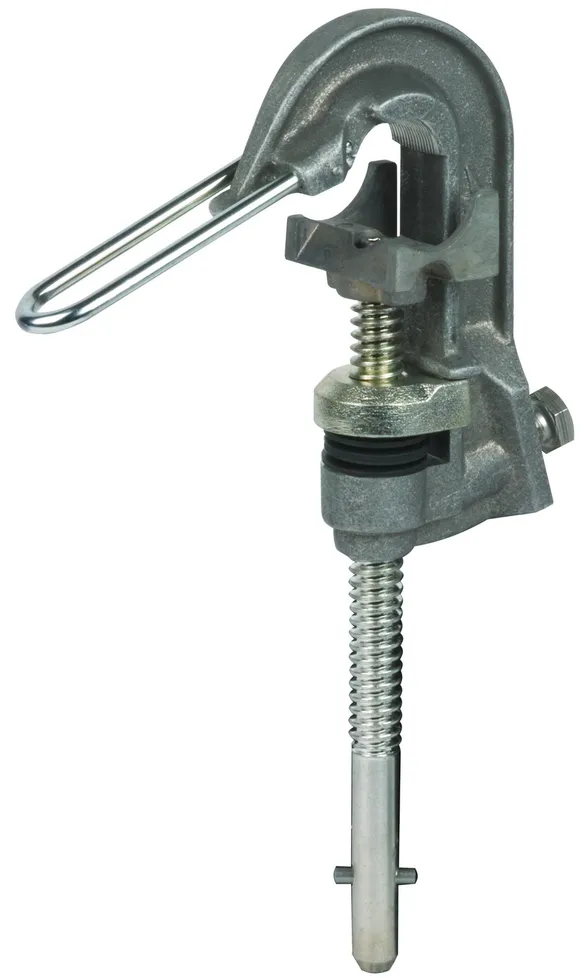

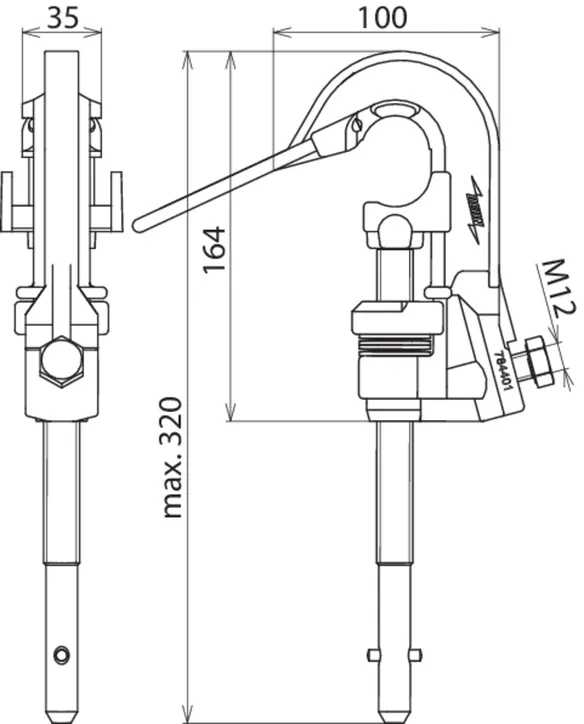

Part No. 784401 PSK 4 30 SQL EH

GTIN 4013364006614, Customs tariff No. (EU): 85359000, Gross weight: 1.47 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente max di corto circuito I_k0,5 s	19,5 kA
Corrente max di corto circuito I_k1 s	13,8 kA

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente max di corto circuito I_k0,5 s	19,5 kA
Corrente max di corto circuito I_k1 s	13,8 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn
Materiale guida per l'aggancio	Fe/gal Zn

Product 784401 was added to Notepad.

Go to Notepad

Product 784401 was added to the cart.

Go to Web-Shop

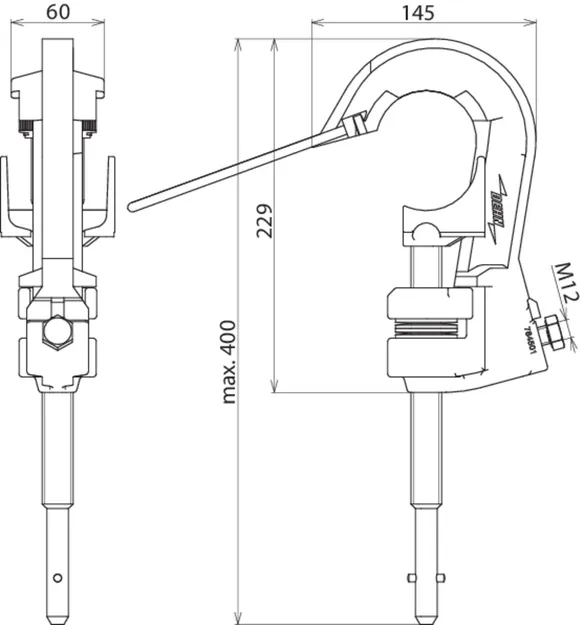

Part No. 784501 PSK 10 65 SQL EH

GTIN 4013364006560, Customs tariff No. (EU): 85359000, Gross weight: 2.12 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Campo di serraggio Ø	10 ... 65 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA

Campo di serraggio Ø	10 ... 65 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn
Materiale guida per l'aggancio	Fe/gal Zn

Product 784501 was added to Notepad.

Go to Notepad

Product 784501 was added to the cart.

Go to Web-Shop

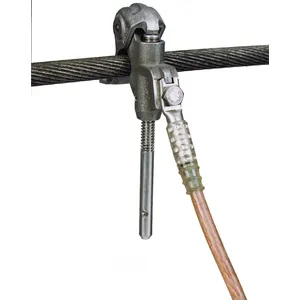

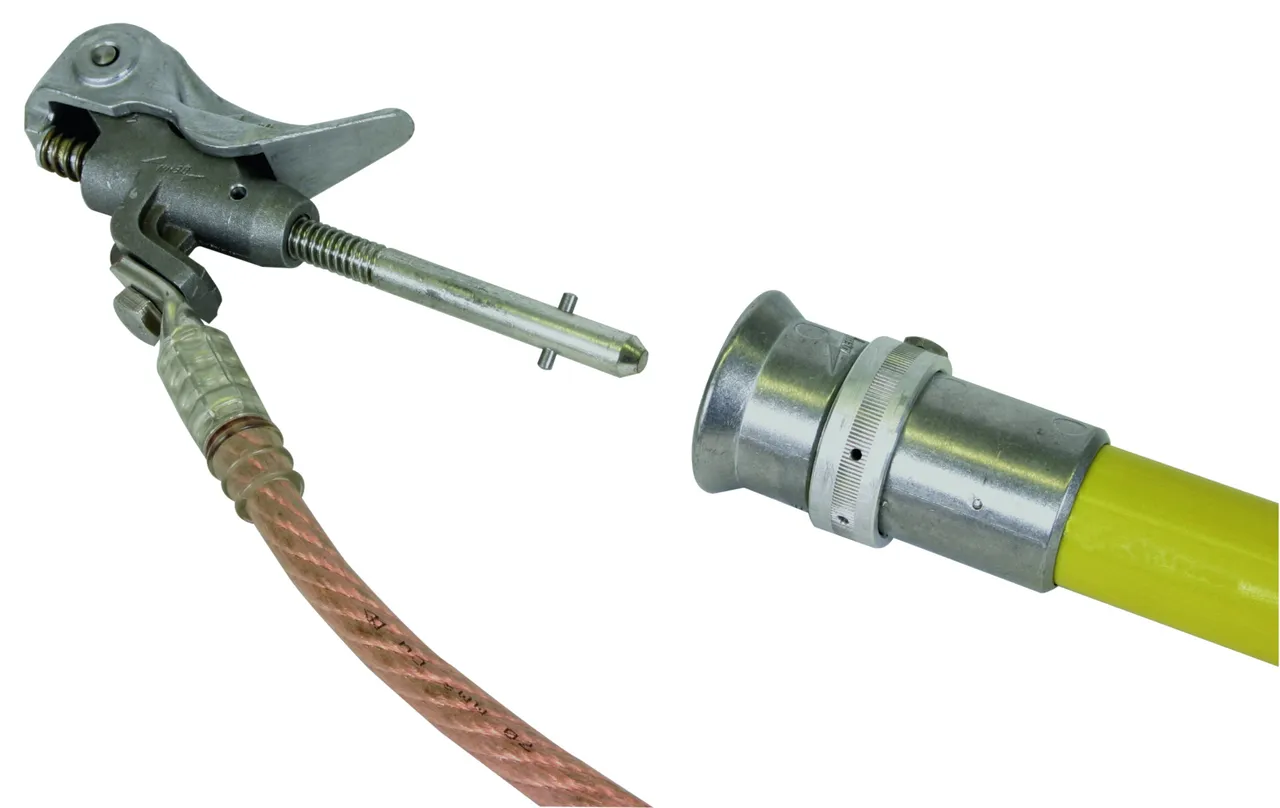

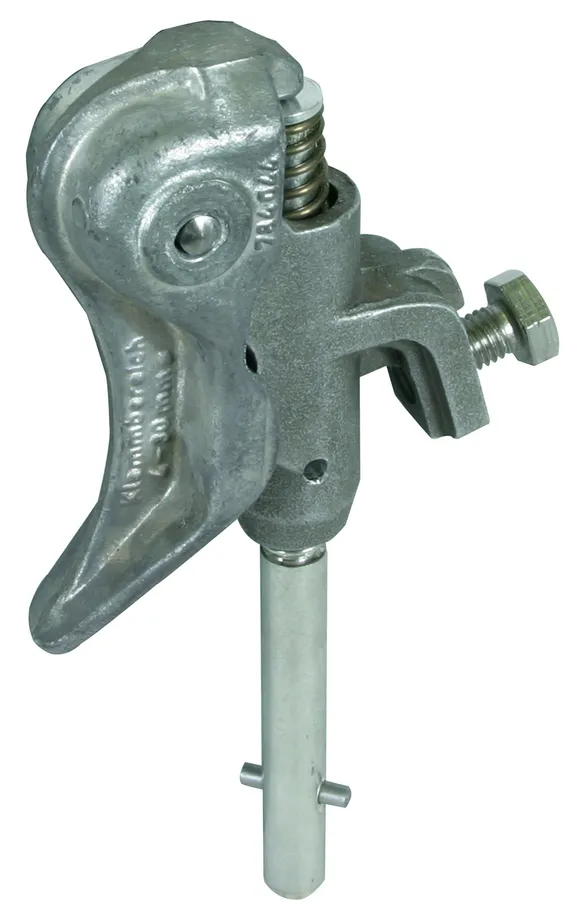

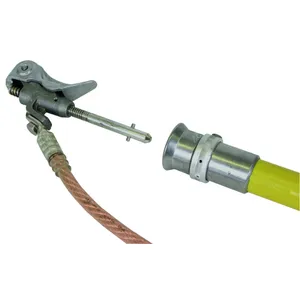

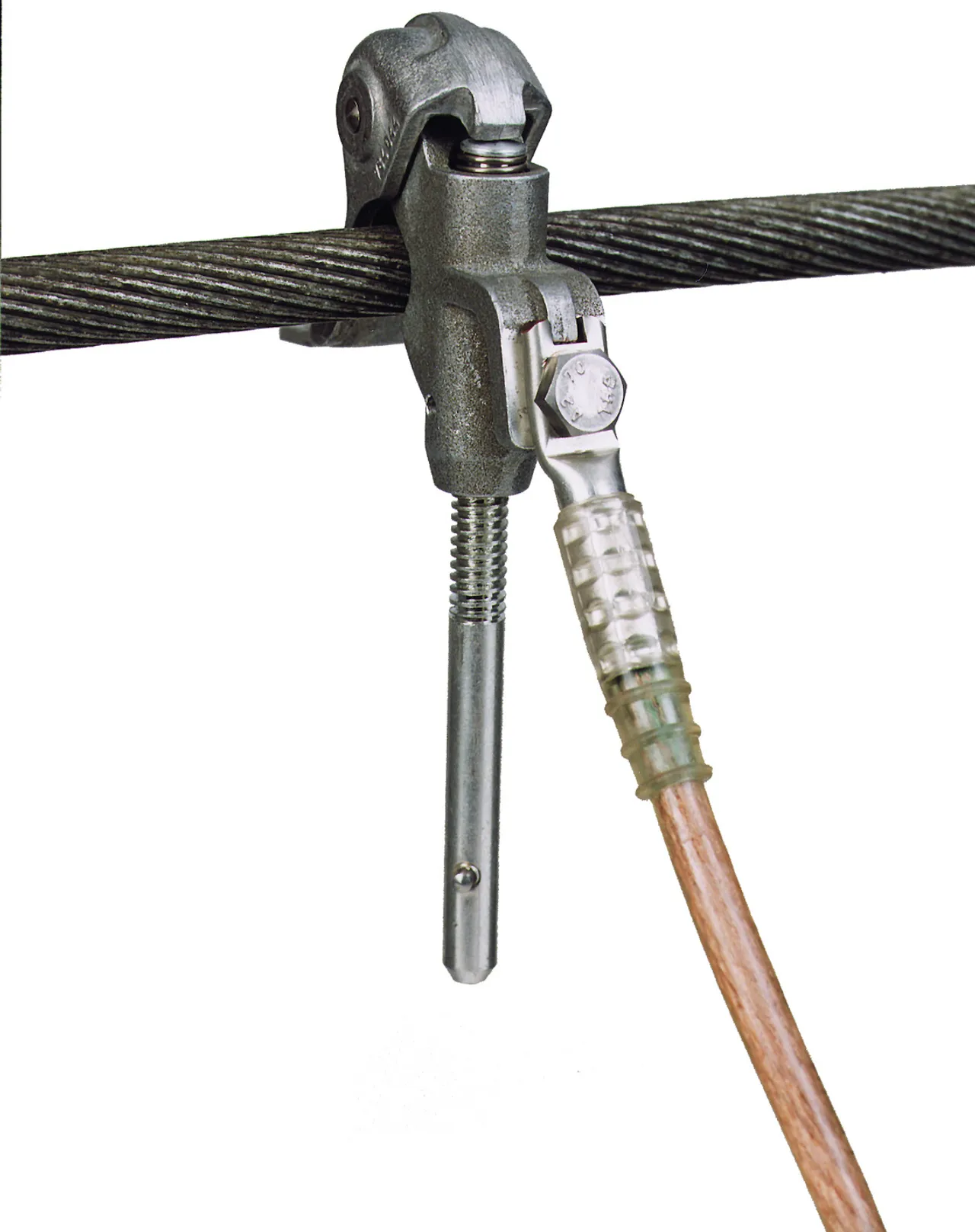

Pinza di fase a vite con precarico a molla

L'aggancio avviene tramite la pinza sotto carico.

1 Product

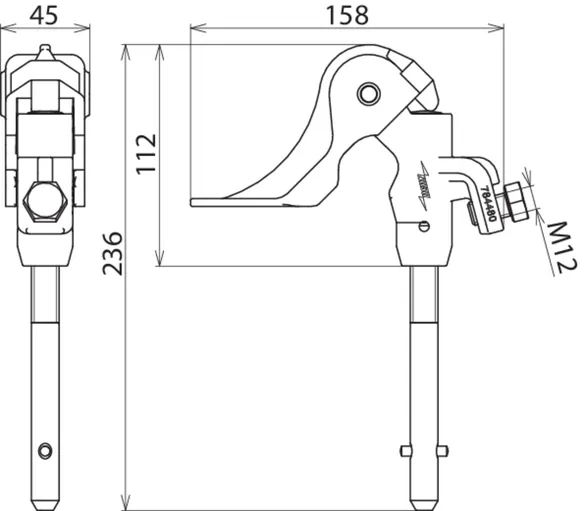

Part No. 784480 PSK FV 4 30 SQL

GTIN 4013364054479, Customs tariff No. (EU): 85359000, Gross weight: 600.00 g, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente max di corto circuito I_k0,5 s	19,5 kA
Corrente max di corto circuito I_k1 s	13,8 kA

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente max di corto circuito I_k0,5 s	19,5 kA
Corrente max di corto circuito I_k1 s	13,8 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn

Product 784480 was added to Notepad.

Go to Notepad

Product 784480 was added to the cart.

Go to Web-Shop

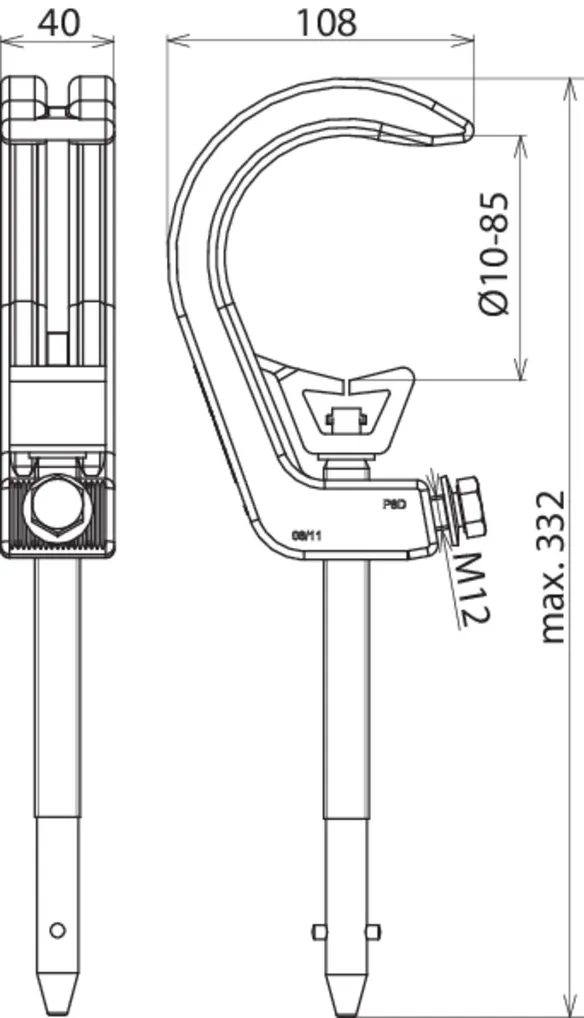

Pinza di fase a vite con elevato campo di serraggio

Specialmente adatto per conduttori in Al e Al/Fe, tubi e punti fissi di fase.

1 Product

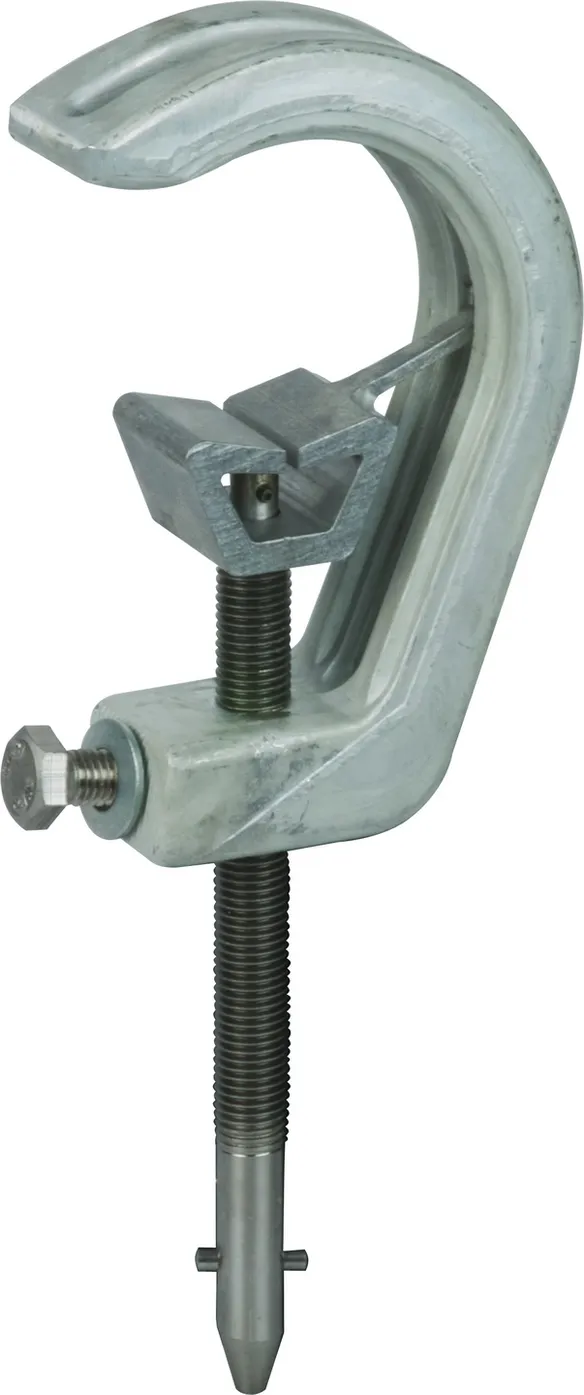

Part No. 784085 PSK 10 85 SQL

GTIN 4013364018686, Customs tariff No. (EU): 85359000, Gross weight: 872.00 g, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Campo di serraggio Ø	10 ... 85 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 150 mm²
Corrente max di corto circuito I_k0,5 s	29,6 kA
Corrente max di corto circuito I_k1 s	29,6 kA

Campo di serraggio Ø	10 ... 85 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 150 mm²
Corrente max di corto circuito I_k0,5 s	29,6 kA
Corrente max di corto circuito I_k1 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	INOX

Product 784085 was added to Notepad.

Go to Notepad

Product 784085 was added to the cart.

Go to Web-Shop

Pinza di fase a vite con grande campo di serraggio e fioretto di messa a terra telescopico

Particolarmente adatta per corde in Al e Al-St, tubi e punti fissi di terra lato fase.

1 Product

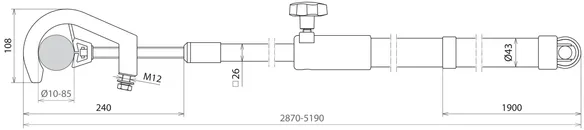

Part No. 769511 ESTC PSK 5000 SN7249

GTIN 4013364135055, Customs tariff No. (EU): 82055980, Gross weight: 5.71 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Campo di serraggio Ø	10 ... 85 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 150 mm²
Corrente max di corto circuito I_k0,5 s	29,6 kA
Corrente max di corto circuito I_k1 s	29,6 kA
Lunghezza totale (l_{G max} / I_{G min} )	5200 / 2875 mm
Lunghezza impugnatura	1900 mm

Campo di serraggio Ø	10 ... 85 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 150 mm²
Corrente max di corto circuito I_k0,5 s	29,6 kA
Corrente max di corto circuito I_k1 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	INOX
Materiale tubo isolante	tubo in poliestere rinforzato con fibre di vetro
Materiale giunto a innesto, impugnatura a croce	lega Al
Lunghezza totale (l_{G max} / I_{G min} )	5200 / 2875 mm
Lunghezza impugnatura	1900 mm
Diametro fioretto	43 mm

Product 769511 was added to Notepad.

Go to Notepad

Product 769511 was added to the cart.

Go to Web-Shop

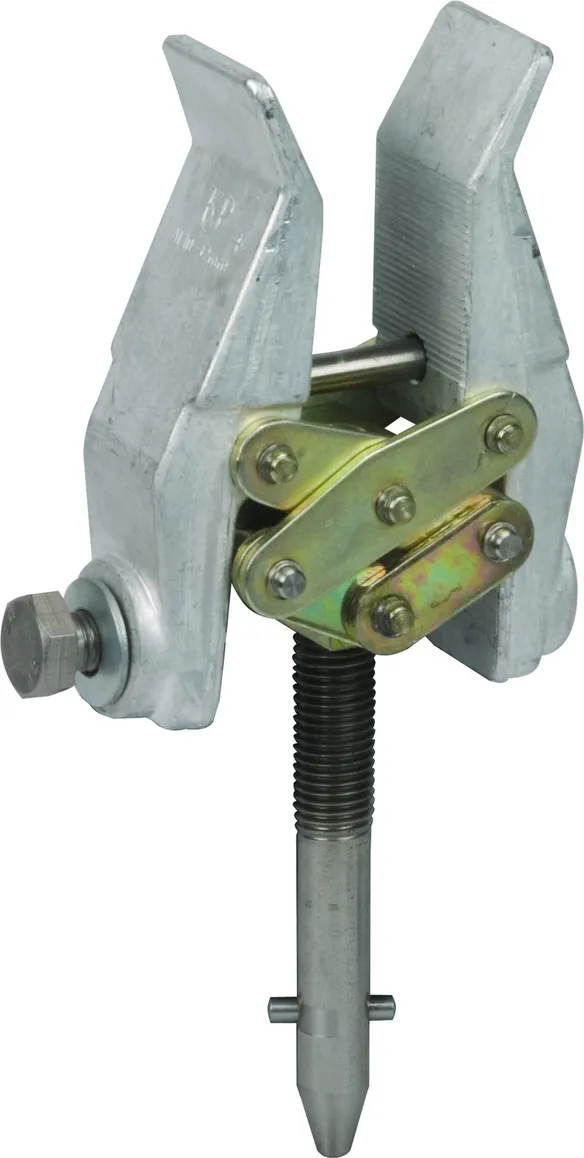

Pinza di fase a vite

Specialmente adatta nell’impiego inclinato.

1 Product

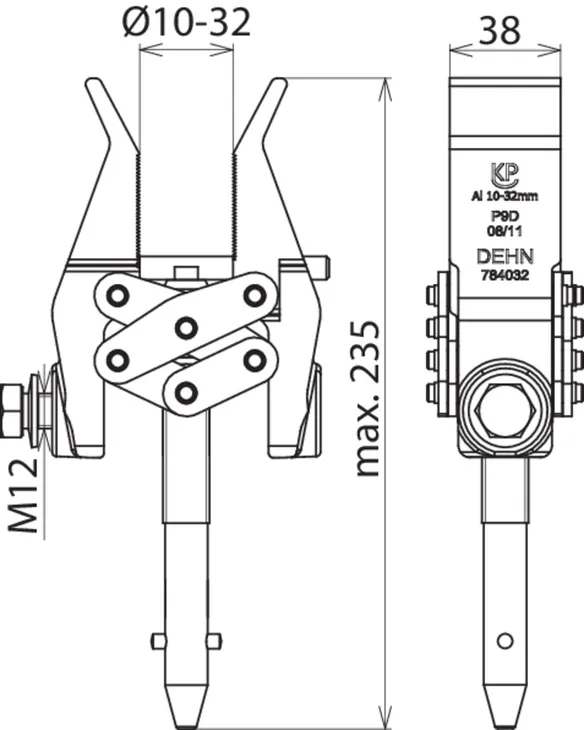

Part No. 784032 PSK 10 32 SQL

GTIN 4013364018679, Customs tariff No. (EU): 85359000, Gross weight: 843.00 g, PU: 1.00 pz.

Images

Open PDF

Additional information

CAD files

Technical data

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente max di corto circuito I_k0,5 s	18,7 kA
Corrente max di corto circuito I_k1 s	18,7 kA

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente max di corto circuito I_k0,5 s	18,7 kA
Corrente max di corto circuito I_k1 s	18,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	INOX

Product 784032 was added to Notepad.

Go to Notepad

Product 784032 was added to the cart.

Go to Web-Shop

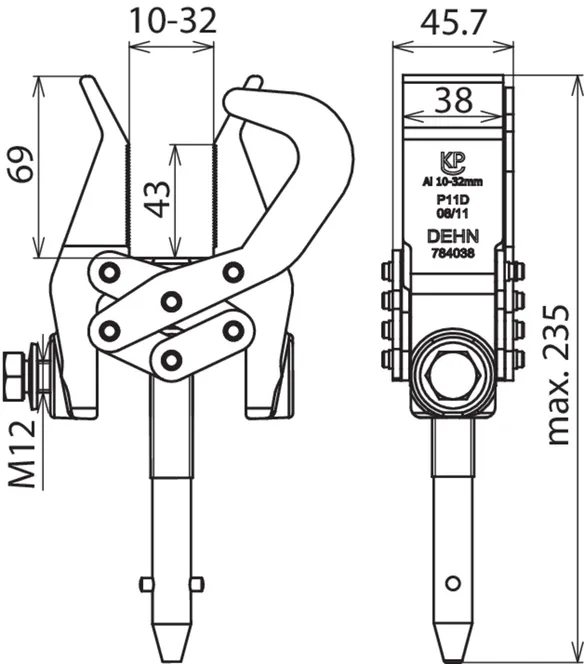

Pinza di fase con staffa di sicurezza

Specialmente adatta nell'impiego inclinato.

1 Product

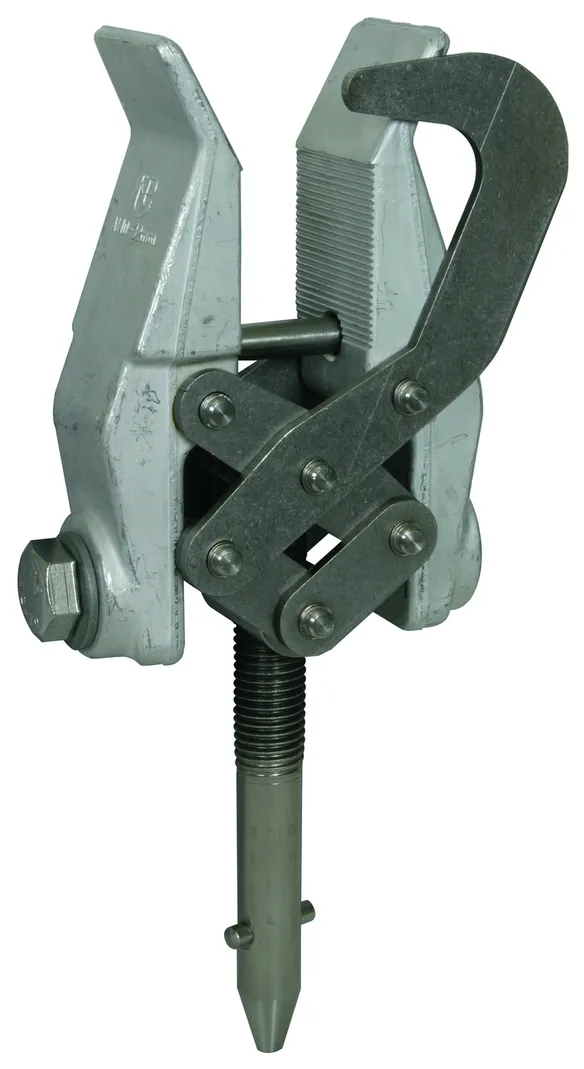

Part No. 784038 PSK 10 32 SQL SB

GTIN 4013364138452, Customs tariff No. (EU): 85359000, Gross weight: 1.01 kg, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente max di corto circuito I_k0,5 s	18,7 kA
Corrente max di corto circuito I_k1 s	18,7 kA

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente max di corto circuito I_k0,5 s	18,7 kA
Corrente max di corto circuito I_k1 s	18,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	INOX
Materiale guida per l'aggancio	INOX

Product 784038 was added to Notepad.

Go to Notepad

Product 784038 was added to the cart.

Go to Web-Shop

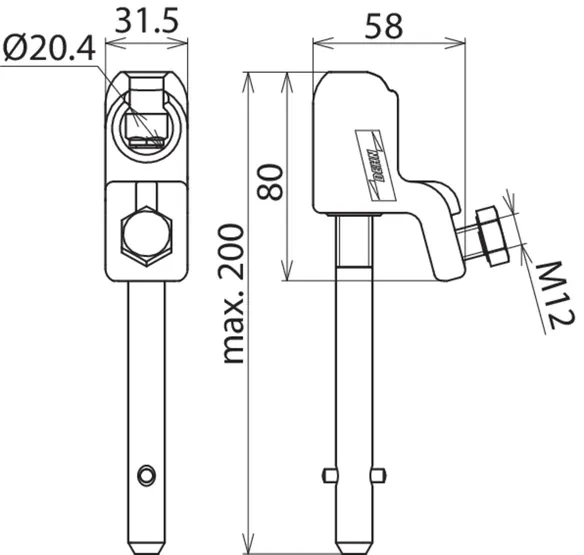

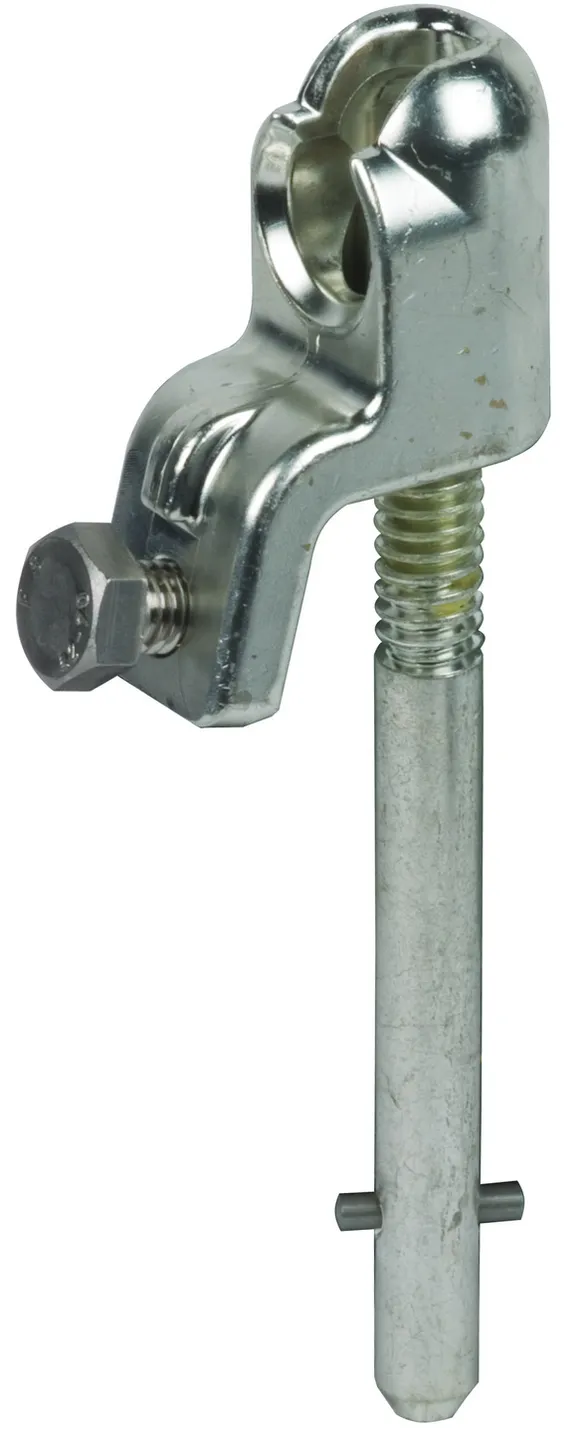

Pinza per punti fissi a sfera, fissa

2 Products

Part No. 772314 KKH 20 SQL

GTIN 4013364080171, Customs tariff No. (EU): 85359000, Gross weight: 446.00 g, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Per punto fisso a sfera Ø	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA

Per punto fisso a sfera Ø	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Cu/gal Sn
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn

Product 772314 was added to Notepad.

Go to Notepad

Product 772314 was added to the cart.

Go to Web-Shop

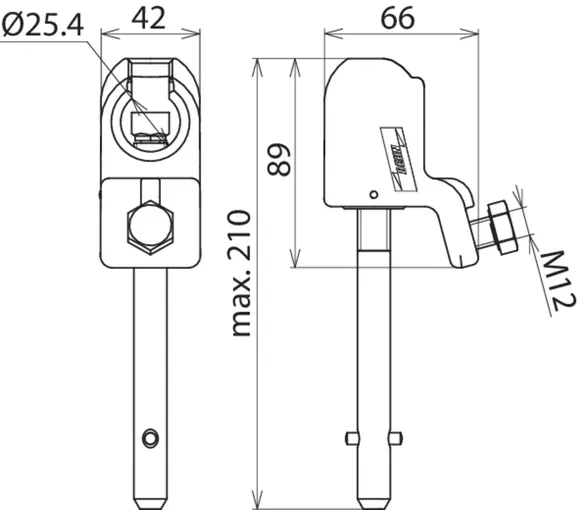

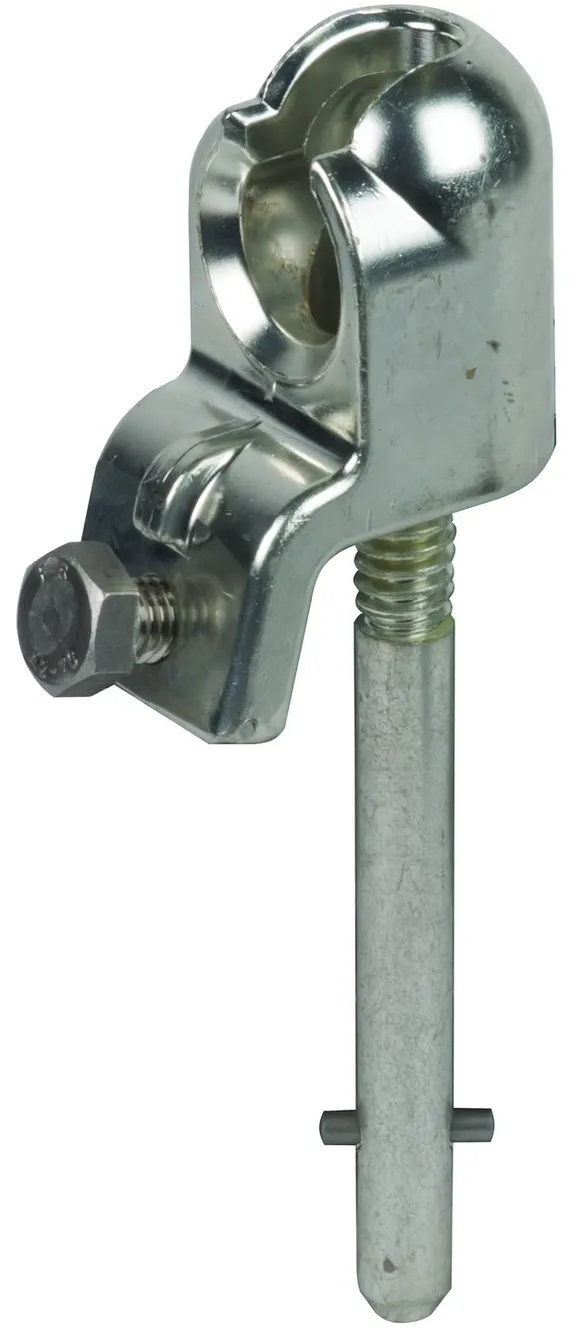

Part No. 772324 KKH 25 SQL

GTIN 4013364080188, Customs tariff No. (EU): 85359000, Gross weight: 719.00 g, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Per punto fisso a sfera Ø	25 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 150 mm²
Corrente max di corto circuito I_k0,5 s	42,0 kA
Corrente max di corto circuito I_k1 s	29,6 kA

Per punto fisso a sfera Ø	25 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 150 mm²
Corrente max di corto circuito I_k0,5 s	42,0 kA
Corrente max di corto circuito I_k1 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Cu/gal Sn
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn

Product 772324 was added to Notepad.

Go to Notepad

Product 772324 was added to the cart.

Go to Web-Shop

Pinza universale

2 Products

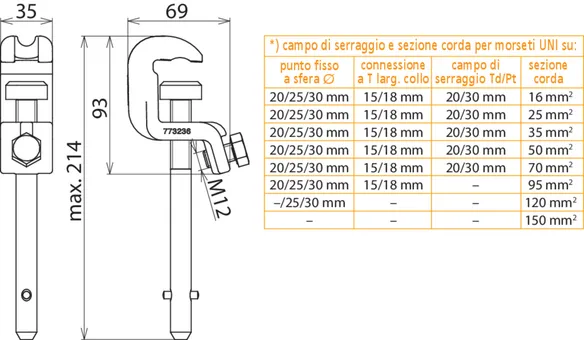

Part No. 773236 UK 25 SQL

GTIN 4013364114579, Customs tariff No. (EU): 85359000, Gross weight: 713.50 g, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Per punto fisso a sfera Ø	20 / 25 mm
Campo di serraggio per perno a T	15 mm
Campo di serraggio per Td / Pt	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA

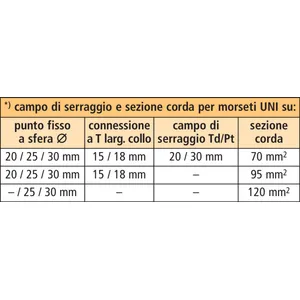

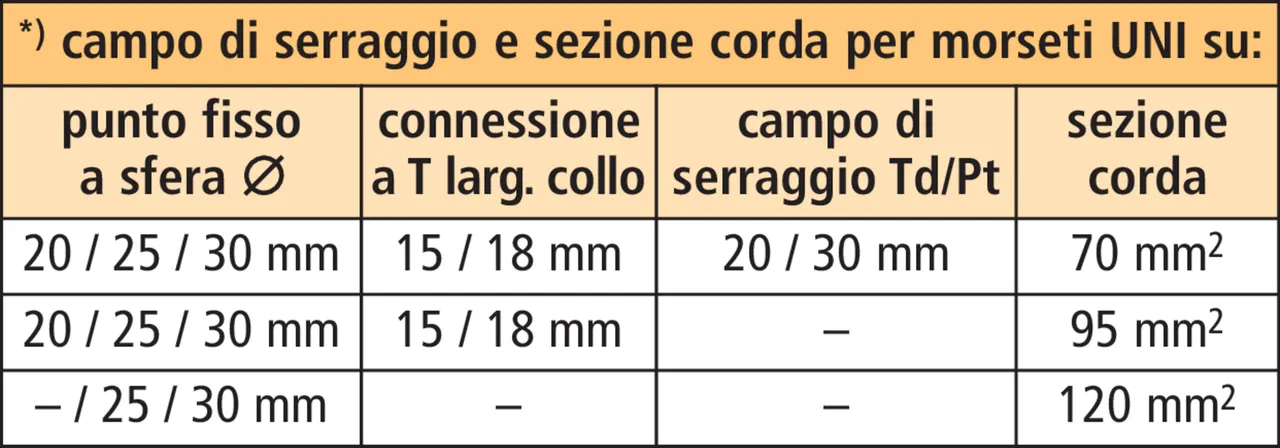

*) Vedi tabella del campo di serraggio e sezione trasversale massima della corda per pinze universali

Per punto fisso a sfera Ø	20 / 25 mm
Campo di serraggio per perno a T	15 mm
Campo di serraggio per Td / Pt	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	Fe/gal Zn
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn
*) Vedi tabella del campo di serraggio e sezione trasversale massima della corda per pinze universali

Product 773236 was added to Notepad.

Go to Notepad

Product 773236 was added to the cart.

Go to Web-Shop

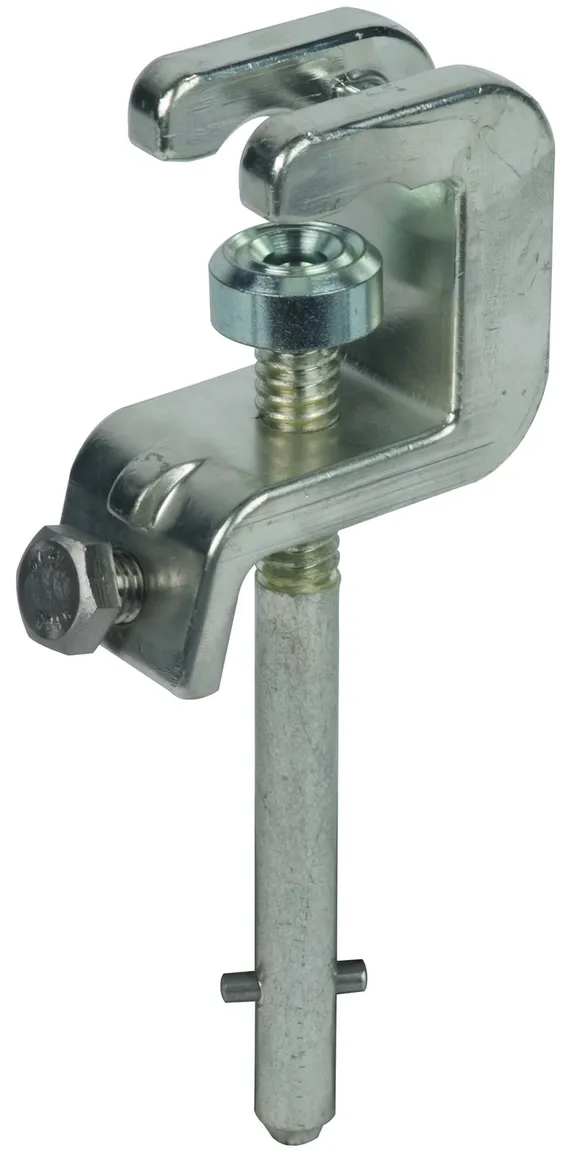

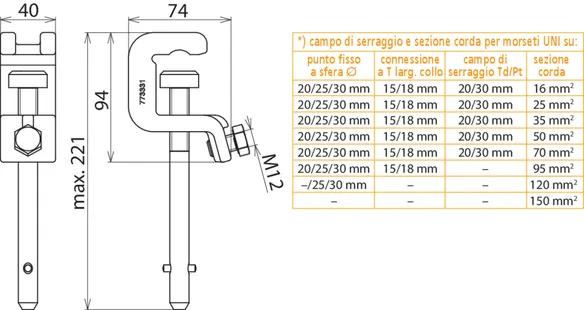

Part No. 773331 UK 30 SQL

GTIN 4013364069244, Customs tariff No. (EU): 85359000, Gross weight: 793.00 g, PU: 1.00 pz.

Images

Open PDF

Additional information

Technical data

Per punto fisso a sfera Ø	25 / 30 mm
Campo di serraggio per perno a T	18 mm
Campo di serraggio per Td / Pt	30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
*) Vedi tabella del campo di serraggio e sezione trasversale massima della corda per pinze universali

Per punto fisso a sfera Ø	25 / 30 mm
Campo di serraggio per perno a T	18 mm
Campo di serraggio per Td / Pt	30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente max di corto circuito I_k0,5 s	33,5 kA
Corrente max di corto circuito I_k1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	Fe/gal Zn
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn
*) Vedi tabella del campo di serraggio e sezione trasversale massima della corda per pinze universali

Product 773331 was added to Notepad.

Go to Notepad

Product 773331 was added to the cart.

Go to Web-Shop

Elementi di connessione lato fase per linee aeree

Details

Pinza di fase a vite in esecuzione normale

Part No. 784201 PSK 4 30 SQL

Product 784201 was added to Notepad.

Product 784201 was added to the cart.

Part No. 784301 PSK 10 65 SQL

Product 784301 was added to Notepad.

Product 784301 was added to the cart.

Pinza di fase a vite con guida per l'aggancio

Part No. 784401 PSK 4 30 SQL EH

Product 784401 was added to Notepad.

Product 784401 was added to the cart.

Part No. 784501 PSK 10 65 SQL EH

Product 784501 was added to Notepad.

Product 784501 was added to the cart.

Pinza di fase a vite con precarico a molla

Part No. 784480 PSK FV 4 30 SQL

Product 784480 was added to Notepad.

Product 784480 was added to the cart.

Pinza di fase a vite con elevato campo di serraggio

Part No. 784085 PSK 10 85 SQL

Product 784085 was added to Notepad.

Product 784085 was added to the cart.

Pinza di fase a vite con grande campo di serraggio e fioretto di messa a terra telescopico

Part No. 769511 ESTC PSK 5000 SN7249

You are not authorized to download 769511m_D.dxf

Product 769511 was added to Notepad.

Product 769511 was added to the cart.

Pinza di fase a vite

Part No. 784032 PSK 10 32 SQL

You are not authorized to download 784032.stp

You are not authorized to download 784032.igs

You are not authorized to download 784032.dwg

You are not authorized to download 784032.jt

You are not authorized to download 784032m_D.dxf

Product 784032 was added to Notepad.

Product 784032 was added to the cart.

Pinza di fase con staffa di sicurezza

Part No. 784038 PSK 10 32 SQL SB

Product 784038 was added to Notepad.

Product 784038 was added to the cart.

Pinza per punti fissi a sfera, fissa

Part No. 772314 KKH 20 SQL

Product 772314 was added to Notepad.

Product 772314 was added to the cart.

Part No. 772324 KKH 25 SQL

Product 772324 was added to Notepad.

Product 772324 was added to the cart.

Pinza universale

Part No. 773236 UK 25 SQL

Product 773236 was added to Notepad.

Product 773236 was added to the cart.

Part No. 773331 UK 30 SQL

Product 773331 was added to Notepad.

Product 773331 was added to the cart.
