Part No. 990401 SBKW 3/DH-I-0

GTIN 4013364537255, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Ogranicznik przepięć na średnie napięcie SBKW 3/DH-I-0
Nieekranowany ogranicznik przepięć na średnie napięcie do
ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi
zgodnie z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 3 kV AC
Napięcie trwałej pracy: 2,4 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 8 kV
Wysokość: 120 mm

Producent: DEHN
Typ: SBKW 3/DH-I-0
Nr kat.: 990401
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	3 kV
Największe napięcie trwałej pracy AC (U_c )	2,4 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	8,0 kV
Wysokość (h)	120 mm
Droga upływu (min.)	103 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	3 kV
Największe napięcie trwałej pracy AC (U_c )	2,4 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	3,3 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	3,2 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	8,7 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	7,4 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	8,0 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	8,8 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	10,2 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	6,1 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	6,3 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	6,6 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	6,8 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (sucha) (U_PFWL )	39 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	60 kV
Wysokość (h)	120 mm
Droga upływu (min.)	103 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990401 was added to Notepad.

Go to Notepad

Product 990401 was added to the cart.

Go to Web-Shop

Part No. 990402 SBKW 6/DH-I-0

GTIN 4013364537330, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Ogranicznik przepięć na średnie napięcie SBKW 6/DH-I-0
Nieekranowany ogranicznik przepięć na średnie napięcie do
ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi
zgodnie z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 6 kV AC
Napięcie trwałej pracy: 4,8 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 16,1 kV
Wysokość: 164 mm

Producent: DEHN
Typ: SBKW 6/DH-I-0
Nr kat.: 990402
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	6 kV
Największe napięcie trwałej pracy AC (U_c )	4,8 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	16,1 kV
Wysokość (h)	164 mm
Droga upływu (min.)	147 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	6 kV
Największe napięcie trwałej pracy AC (U_c )	4,8 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	6,7 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	6,4 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	17,5 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	14,8 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	16,1 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	17,8 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	20,4 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	12,3 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	12,8 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	13,4 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	13,8 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (sucha) (U_PFWL )	55 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	86 kV
Wysokość (h)	164 mm
Droga upływu (min.)	147 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990402 was added to Notepad.

Go to Notepad

Product 990402 was added to the cart.

Go to Web-Shop

Part No. 990403 SBKW 9/DH-I-0

GTIN 4013364537323, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Ogranicznik przepięć na średnie napięcie SBKW 9/DH-I-0
Nieekranowany ogranicznik przepięć na średnie napięcie do
ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi
zgodnie z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 9 kV AC
Napięcie trwałej pracy: 7,2 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 24,1 kV
Wysokość: 164 mm

Producent: DEHN
Typ: SBKW 9/DH-I-0
Nr kat.: 990403
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	9 kV
Największe napięcie trwałej pracy AC (U_c )	7,2 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	24,1 kV
Wysokość (h)	164 mm
Droga upływu (min.)	147 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	9 kV
Największe napięcie trwałej pracy AC (U_c )	7,2 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	10,0 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	9,5 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	26,1 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	22,2 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	24,1 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	26,6 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	30,6 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	18,4 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	19,1 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	20,0 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	20,7 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (sucha) (U_PFWL )	55 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	86 kV
Wysokość (h)	164 mm
Droga upływu (min.)	147 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990403 was added to Notepad.

Go to Notepad

Product 990403 was added to the cart.

Go to Web-Shop

Part No. 990404 SBKW 12/DH-I-0

GTIN 4013364537347, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Ogranicznik przepięć na średnie napięcie SBKW 12/DH-I-0
Nieekranowany ogranicznik przepięć na średnie napięcie do
ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi
zgodnie z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 12 kV AC
Napięcie trwałej pracy: 9,6 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 32,1 kV
Wysokość: 208 mm

Producent: DEHN
Typ: SBKW 12/DH-I-0
Nr kat.: 990404
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	12 kV
Największe napięcie trwałej pracy AC (U_c )	9,6 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	32,1 kV
Wysokość (h)	208 mm
Droga upływu (min.)	191 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	12 kV
Największe napięcie trwałej pracy AC (U_c )	9,6 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	13,3 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	12,7 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	34,8 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	29,6 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	32,1 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	35,4 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	40,8 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	14,5 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	25,4 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	26,6 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	27,5 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (sucha) (U_PFWL )	71 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	111 kV
Wysokość (h)	208 mm
Droga upływu (min.)	191 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990404 was added to Notepad.

Go to Notepad

Product 990404 was added to the cart.

Go to Web-Shop

Part No. 990405 SBKW 15/DH-I-0

GTIN 4013364537354, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Ogranicznik przepięć na średnie napięcie SBKW 15/DH-I-0
Nieekranowany ogranicznik przepięć na średnie napięcie do
ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi
zgodnie z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 15 kV AC
Napięcie trwałej pracy: 12 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 40 kV
Wysokość: 208 mm

Producent: DEHN
Typ: SBKW 15/DH-I-0
Nr kat.: 990405
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	15 kV
Największe napięcie trwałej pracy AC (U_c )	12,0 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	40,0 kV
Wysokość (h)	208 mm
Droga upływu (min.)	191 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	15 kV
Największe napięcie trwałej pracy AC (U_c )	12,0 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	16,7 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	15,9 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	43,4 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	36,7 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	40,0 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	44,1 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	50,8 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	30,6 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	31,7 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	33,2 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	34,3 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (sucha) (U_PFWL )	71 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	111 kV
Wysokość (h)	208 mm
Droga upływu (min.)	191 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990405 was added to Notepad.

Go to Notepad

Product 990405 was added to the cart.

Go to Web-Shop

Part No. 990406 SBKW 18/DH-I-0

GTIN 4013364537378, Customs tariff No. (EU): 85354000, Gross weight: 2.00 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Ogranicznik przepięć na średnie napięcie SBKW 18/DH-I-0
Nieekranowany ogranicznik przepięć na średnie napięcie do
ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi
zgodnie z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 18 kV AC
Napięcie trwałej pracy: 14,4 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 48,2 kV
Wysokość: 208 mm

Producent: DEHN
Typ: SBKW 18/DH-I-0
Nr kat.: 990406
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	18 kV
Największe napięcie trwałej pracy AC (U_c )	14,4 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	48,2 kV
Wysokość (h)	208 mm
Droga upływu (min.)	191 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	18 kV
Największe napięcie trwałej pracy AC (U_c )	14,4 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	20,0 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	19,0 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	52,3 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	44,4 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	48,2 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	53,2 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	61,2 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	36,9 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	38,2 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	40,0 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	41,3 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (sucha) (U_PFWL )	71 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	111 kV
Wysokość (h)	208 mm
Droga upływu (min.)	191 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990406 was added to Notepad.

Go to Notepad

Product 990406 was added to the cart.

Go to Web-Shop

Part No. 990407 SBKW 21/DH-I-0

GTIN 4013364537385, Customs tariff No. (EU): 85354000, Gross weight: 2.00 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Ogranicznik przepięć na średnie napięcie SBKW 21/DH-I-0
Nieekranowany ogranicznik przepięć na średnie napięcie do
ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi
zgodnie z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 21 kV AC
Napięcie trwałej pracy: 6,8 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 56,2 kV
Wysokość: 252 mm

Producent: DEHN
Typ: SBKW 21/DH-I-0
Nr kat.: 990407
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	21 kV
Największe napięcie trwałej pracy AC (U_c )	16,8 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	56,2 kV
Wysokość (h)	252 mm
Droga upływu (min.)	235 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	21 kV
Największe napięcie trwałej pracy AC (U_c )	16,8 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	23,3 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	22,3 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	61,0 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	52,8 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	56,2 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	62,0 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	71,4 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	43,0 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	44,5 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	46,6 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	48,2 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (sucha) (U_PFWL )	87 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	137 kV
Wysokość (h)	252 mm
Droga upływu (min.)	235 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990407 was added to Notepad.

Go to Notepad

Product 990407 was added to the cart.

Go to Web-Shop

Part No. 990408 SBKW 24/DH-I-0

GTIN 4013364537408, Customs tariff No. (EU): 85354000, Gross weight: 2.00 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

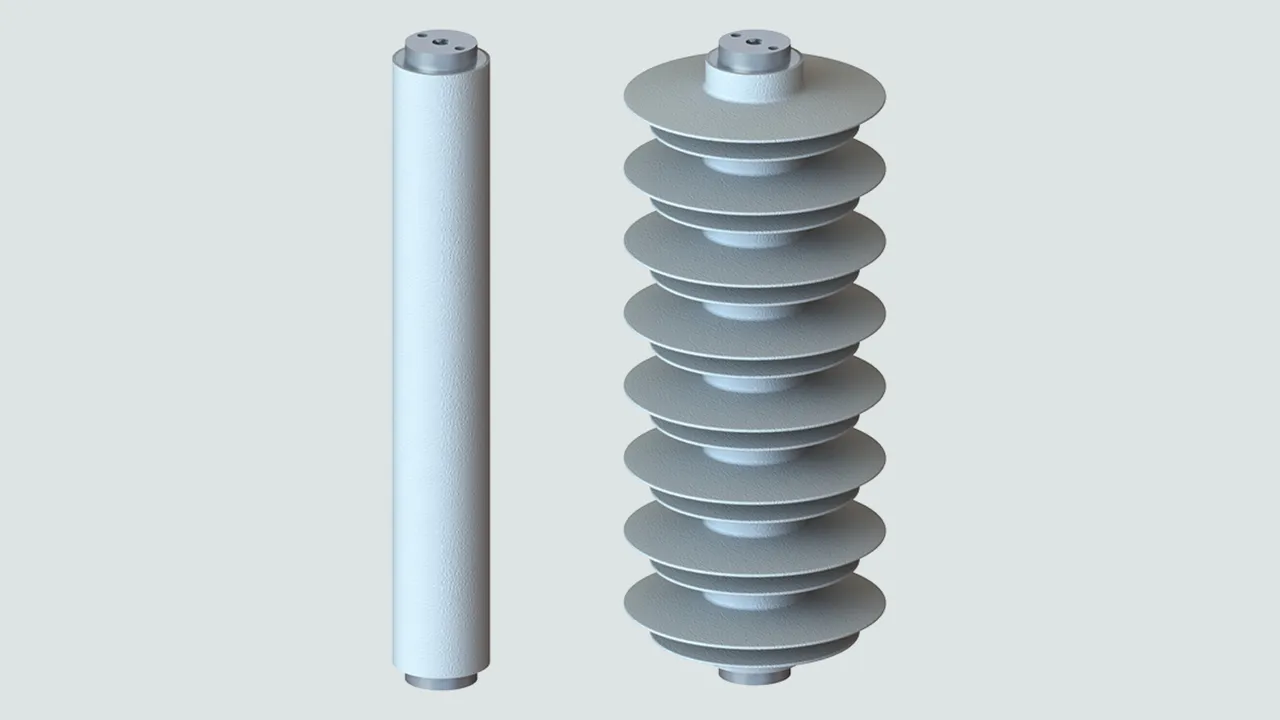

Ogranicznik przepięć na średnie napięcie SBKW 24/DH-I-0
Nieekranowany ogranicznik przepięć na średnie napięcie do
ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi
zgodnie z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 24 kV AC
Napięcie trwałej pracy: 29,2 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 64,2 kV
Wysokość: 252 mm

Producent: DEHN
Typ: SBKW 24/DH-I-0
Nr kat.: 990408
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	24 kV
Największe napięcie trwałej pracy AC (U_c )	19,2 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	64,2 kV
Wysokość (h)	252 mm
Droga upływu (min.)	235 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	24 kV
Największe napięcie trwałej pracy AC (U_c )	19,2 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	26,6 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	25,4 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	69,7 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	59,1 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	64,2 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	70,8 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	81,5 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	49,1 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	50,8 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	53,3 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	55,0 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (sucha) (U_PFWL )	87 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	137 kV
Wysokość (h)	252 mm
Droga upływu (min.)	235 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990408 was added to Notepad.

Go to Notepad

Product 990408 was added to the cart.

Go to Web-Shop

Part No. 990409 SBKW 27/DH-I-0

GTIN 4013364537415, Customs tariff No. (EU): 85354000, Gross weight: 2.00 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Ogranicznik przepięć na średnie napięcie SBKW 27/DH-I-0
Nieekranowany ogranicznik przepięć na średnie napięcie do
ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi
zgodnie z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 27 kV AC
Napięcie trwałej pracy: 21,6 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 72,2 kV
Wysokość: 296 mm

Producent: DEHN
Typ: SBKW 27/DH-I-0
Nr kat.: 990409
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	27 kV
Największe napięcie trwałej pracy AC (U_c )	21,6 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	72,2 kV
Wysokość (h)	296 mm
Droga upływu (min.)	279 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	27 kV
Największe napięcie trwałej pracy AC (U_c )	21,6 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	30,0 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	28,6 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	78,3 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	66,5 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	72,2 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	79,6 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	91,7 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	55,2 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	57,2 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	59,9 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	61,9 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (sucha) (U_PFWL )	102 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	163 kV
Wysokość (h)	296 mm
Droga upływu (min.)	279 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990409 was added to Notepad.

Go to Notepad

Product 990409 was added to the cart.

Go to Web-Shop

Part No. 990410 SBKW 30/DH-I-0

GTIN 4013364537422, Customs tariff No. (EU): 85354000, Gross weight: 2.00 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Ogranicznik przepięć na średnie napięcie SBKW 30/DH-I-0
Nieekranowany ogranicznik przepięć na średnie napięcie do
ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi
zgodnie z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 30 kV AC
Napięcie trwałej pracy: 24 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 80 kV
Wysokość: 296 mm

Producent: DEHN
Typ: SBKW 30/DH-I-0
Nr kat.: 990410
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	30 kV
Największe napięcie trwałej pracy AC (U_c )	24,0 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	80,0 kV
Wysokość (h)	296 mm
Droga upływu (min.)	279 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	30 kV
Największe napięcie trwałej pracy AC (U_c )	24,0 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	33,3 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	31,8 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	86,8 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	73,7 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	80,0 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	88,2 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	101,6 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	61,2 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	63,4 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	66,4 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	68,6 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (sucha) (U_PFWL )	102 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	163 kV
Wysokość (h)	296 mm
Droga upływu (min.)	279 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990410 was added to Notepad.

Go to Notepad

Product 990410 was added to the cart.

Go to Web-Shop

Part No. 990412 SBKW 33/DH-I-0

GTIN 4013364537446, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Ogranicznik przepięć na średnie napięcie SBKW 33/DH-I-0
Nieekranowany ogranicznik przepięć na średnie napięcie do
ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi
zgodnie z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 33 kV AC
Napięcie trwałej pracy: 26,4 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 88 kV
Wysokość: 340 mm

Producent: DEHN
Typ: SBKW 33/DH-I-0
Nr kat.: 990412
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	33 kV
Największe napięcie trwałej pracy AC (U_c )	26,4 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	88,0 kV
Wysokość (h)	340 mm
Droga upływu (min.)	323 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	33 kV
Największe napięcie trwałej pracy AC (U_c )	26,4 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	36,6 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	35,0 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	95,5 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	81,0 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	88,0 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	97,1 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	111,8 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	67,3 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	69,7 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	73,0 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	75,4 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (sucha) (U_PFWL )	117 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	188 kV
Wysokość (h)	340 mm
Droga upływu (min.)	323 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990412 was added to Notepad.

Go to Notepad

Product 990412 was added to the cart.

Go to Web-Shop

Part No. 990413 SBKW 36/DH-I-0

GTIN 4013364537453, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Ogranicznik przepięć na średnie napięcie SBKW 36/DH-I-0
Nieekranowany ogranicznik przepięć na średnie napięcie do
ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi
zgodnie z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 36 kV AC
Napięcie trwałej pracy: 28,8 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 96,3 kV
Wysokość: 340 mm

Producent: DEHN
Typ: SBKW 36/DH-I-0
Nr kat.: 990413
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	36 kV
Największe napięcie trwałej pracy AC (U_c )	28,8 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	96,3 kV
Wysokość (h)	340 mm
Droga upływu (min.)	323 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	36 kV
Największe napięcie trwałej pracy AC (U_c )	28,8 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	40,0 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	38,2 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	104,5 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	88,7 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	96,3 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	106,2 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	122,3 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	73,7 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	76,3 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	79,9 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	82,5 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (sucha) (U_PFWL )	117 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	188 kV
Wysokość (h)	340 mm
Droga upływu (min.)	323 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990413 was added to Notepad.

Go to Notepad

Product 990413 was added to the cart.

Go to Web-Shop

Part No. 990414 SBKW 39/DH-I-0

GTIN 4013364537477, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Ogranicznik przepięć na średnie napięcie SBKW 39/DH-I-0
Nieekranowany ogranicznik przepięć na średnie napięcie do
ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi
zgodnie z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 39 kV AC
Napięcie trwałej pracy: 31,2 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 104,3 kV
Wysokość: 340 mm

Producent: DEHN
Typ: SBKW 39/DH-I-0
Nr kat.: 990414
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	39 kV
Największe napięcie trwałej pracy AC (U_c )	31,2 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	104,3 kV
Wysokość (h)	340 mm
Droga upływu (min.)	323 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	39 kV
Największe napięcie trwałej pracy AC (U_c )	31,2 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	43,3 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	41,3 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	113,2 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	96,1 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	104,3 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	115,0 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	132,5 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	79,8 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	82,6 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	86,6 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	89,4 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (sucha) (U_PFWL )	117 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	188 kV
Wysokość (h)	340 mm
Droga upływu (min.)	323 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990414 was added to Notepad.

Go to Notepad

Product 990414 was added to the cart.

Go to Web-Shop

Part No. 990415 SBKW 42/DH-I-0

GTIN 4013364537484, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Ogranicznik przepięć na średnie napięcie SBKW 42/DH-I-0
Nieekranowany ogranicznik przepięć na średnie napięcie do
ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi
zgodnie z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 42 kV AC
Napięcie trwałej pracy: 33,6 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 112,4 kV
Wysokość: 384 mm

Producent: DEHN
Typ: SBKW 42/DH-I-0
Nr kat.: 990415
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	42 kV
Największe napięcie trwałej pracy AC (U_c )	33,6 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	112,4 kV
Wysokość (h)	384 mm
Droga upływu (min.)	367 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	42 kV
Największe napięcie trwałej pracy AC (U_c )	33,6 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	46,6 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	44,5 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	122,0 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	103,5 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	112,4 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	124,0 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	142,7 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	86,0 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	89,0 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	93,3 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	96,3 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (sucha) (U_PFWL )	131 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	214 kV
Wysokość (h)	384 mm
Droga upływu (min.)	367 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990415 was added to Notepad.

Go to Notepad

Product 990415 was added to the cart.

Go to Web-Shop

Part No. 990416 SBKW 45/DH-I-0

GTIN 4013364537491, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Ogranicznik przepięć na średnie napięcie SBKW 45/DH-I-0
Nieekranowany ogranicznik przepięć na średnie napięcie do
ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi
zgodnie z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 45 kV AC
Napięcie trwałej pracy: 36 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 120 kV
Wysokość: 384 mm

Producent: DEHN
Typ: SBKW 45/DH-I-0
Nr kat.: 990416
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	45 kV
Największe napięcie trwałej pracy AC (U_c )	36,0 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	120,0 kV
Wysokość (h)	384 mm
Droga upływu (min.)	367 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	45 kV
Największe napięcie trwałej pracy AC (U_c )	36,0 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	50,0 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	47,7 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	130,2 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	110,5 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	120,0 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	132,4 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	152,4 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	91,8 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	95,0 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	99,6 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	102,8 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (sucha) (U_PFWL )	131 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	214 kV
Wysokość (h)	384 mm
Droga upływu (min.)	367 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990416 was added to Notepad.

Go to Notepad

Product 990416 was added to the cart.

Go to Web-Shop

Part No. 990417 SBKW 48/DH-I-0

GTIN 4013364537514, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Ogranicznik przepięć na średnie napięcie SBKW 48/DH-I-0
Nieekranowany ogranicznik przepięć na średnie napięcie do
ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi
zgodnie z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 48 kV AC
Napięcie trwałej pracy: 38,4 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 128,4 kV
Wysokość: 428 mm

Producent: DEHN
Typ: SBKW 48/DH-I-0
Nr kat.: 990417
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	48 kV
Największe napięcie trwałej pracy AC (U_c )	38,4 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	128,4 kV
Wysokość (h)	428 mm
Droga upływu (min.)	411 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	48 kV
Największe napięcie trwałej pracy AC (U_c )	38,4 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	53,3 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	50,9 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	139,3 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	118,3 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	128,4 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	141,6 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	163,1 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	98,2 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	101,7 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	106,6 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	110,0 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (sucha) (U_PFWL )	145 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	240 kV
Wysokość (h)	428 mm
Droga upływu (min.)	411 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990417 was added to Notepad.

Go to Notepad

Product 990417 was added to the cart.

Go to Web-Shop

Part No. 990418 SBKW 51/DH-I-0

GTIN 4013364537538, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Ogranicznik przepięć na średnie napięcie SBKW 51/DH-I-0
Nieekranowany ogranicznik przepięć na średnie napięcie do
ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi
zgodnie z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 51 kV AC
Napięcie trwałej pracy: 41 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 137 kV
Wysokość: 428 mm

Producent: DEHN
Typ: SBKW 51/DH-I-0
Nr kat.: 990418
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	51 kV
Największe napięcie trwałej pracy AC (U_c )	41 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	137 kV
Wysokość (h)	428 mm
Droga upływu (min.)	411 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	51 kV
Największe napięcie trwałej pracy AC (U_c )	41 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	57 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	54 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	148 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	126 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	137 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	151 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	173 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	104 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	108 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	113 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	117 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (sucha) (U_PFWL )	145 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	240 kV
Wysokość (h)	428 mm
Droga upływu (min.)	411 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990418 was added to Notepad.

Go to Notepad

Product 990418 was added to the cart.

Go to Web-Shop

Part No. 990419 SBKW 54/DH-I-0

GTIN 4013364537545, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Ogranicznik przepięć na średnie napięcie SBKW 54/DH-I-0
Nieekranowany ogranicznik przepięć na średnie napięcie do
ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi
zgodnie z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 54 kV AC
Napięcie trwałej pracy: 43 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 145 kV
Wysokość: 428 mm

Producent: DEHN
Typ: SBKW 54/DH-I-0
Nr kat.: 990419
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	54 kV
Największe napięcie trwałej pracy AC (U_c )	43 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	145 kV
Wysokość (h)	428 mm
Droga upływu (min.)	411 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	54 kV
Największe napięcie trwałej pracy AC (U_c )	43 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	60 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	57 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	157 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	133 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	145 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	159 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	184 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	111 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	114 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	120 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	124 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (sucha) (U_PFWL )	145 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	240 kV
Wysokość (h)	428 mm
Droga upływu (min.)	411 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990419 was added to Notepad.

Go to Notepad

Product 990419 was added to the cart.

Go to Web-Shop

Part No. 990421 SBKW 60/DH-I-0

GTIN 4013364537569, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Ogranicznik przepięć na średnie napięcie SBKW 60/DH-I-0
Nieekranowany ogranicznik przepięć na średnie napięcie do
ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi
zgodnie z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 60 kV AC
Napięcie trwałej pracy: 48 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 160 kV
Wysokość: 470 mm

Producent: DEHN
Typ: SBKW 60/DH-I-0
Nr kat.: 990421
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	60 kV
Największe napięcie trwałej pracy AC (U_c )	48 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	160 kV
Wysokość (h)	470 mm
Droga upływu (min.)	453 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	60 kV
Największe napięcie trwałej pracy AC (U_c )	48 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	67 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	64 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	174 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	147 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	160 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	176 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	203 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	122 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	127 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	133 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	137 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (sucha) (U_PFWL )	159 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	164 kV
Wysokość (h)	470 mm
Droga upływu (min.)	453 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990421 was added to Notepad.

Go to Notepad

Product 990421 was added to the cart.

Go to Web-Shop

Part No. 990501 SBKW 3/DH-I

GTIN 4013364537613, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 szt.

Images

Additional information

Ogranicznik przepięć na średnie napięcie SBKW 3/DH-I
Ogranicznik przepięć na średnie napięcie z ekranem
do ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi zgodnie
z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 3 kV AC
Napięcie trwałej pracy: 2,4 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 8 kV
Wysokość: 120 mm

Producent: DEHN
Typ: SBKW 3/DH-I
Nr kat.: 990501
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	3 kV
Największe napięcie trwałej pracy AC (U_c )	2,4 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	8,0 kV
Wysokość (h)	120 mm
Droga upływu (min.)	387 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	3 kV
Największe napięcie trwałej pracy AC (U_c )	2,4 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	3,3 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	3,2 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	8,7 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	7,4 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	8,0 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	8,8 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	10,2 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	6,1 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	6,3 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	6,6 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	6,8 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (mokra) (U_PFWL )	53 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	88 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane nominalne przełączania (mokra) (U_SIWL )	87 kV
Wysokość (h)	120 mm
Droga upływu (min.)	387 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990501 was added to Notepad.

Go to Notepad

Product 990501 was added to the cart.

Go to Web-Shop

Part No. 990502 SBKW 6/DH-I

GTIN 4013364537620, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 szt.

Images

Additional information

Ogranicznik przepięć na średnie napięcie SBKW 6/DH-I
Ogranicznik przepięć na średnie napięcie z ekranem
do ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi zgodnie
z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 6 kV AC
Napięcie trwałej pracy: 4,8 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 16,1 kV
Wysokość: 164 mm

Producent: DEHN
Typ: SBKW 6/DH-I
Nr kat.: 990502
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	6 kV
Największe napięcie trwałej pracy AC (U_c )	4,8 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	16,1 kV
Wysokość (h)	164 mm
Droga upływu (min.)	574 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	6 kV
Największe napięcie trwałej pracy AC (U_c )	4,8 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	6,7 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	6,4 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	17,5 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	14,8 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	16,1 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	17,8 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	20,4 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	12,3 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	12,8 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	13,4 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	13,8 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (mokra) (U_PFWL )	67 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	112 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane nominalne przełączania (mokra) (U_SIWL )	110 kV
Wysokość (h)	164 mm
Droga upływu (min.)	574 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990502 was added to Notepad.

Go to Notepad

Product 990502 was added to the cart.

Go to Web-Shop

Part No. 990503 SBKW 9/DH-I

GTIN 4013364537644, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 szt.

Images

Additional information

Ogranicznik przepięć na średnie napięcie SBKW 9/DH-I
Ogranicznik przepięć na średnie napięcie z ekranem
do ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi zgodnie
z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 9 kV AC
Napięcie trwałej pracy: 7,2 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 24,1 kV
Wysokość: 164 mm

Producent: DEHN
Typ: SBKW 9/DH-I
Nr kat.: 990503
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	9 kV
Największe napięcie trwałej pracy AC (U_c )	7,2 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	24,1 kV
Wysokość (h)	164 mm
Droga upływu (min.)	574 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	9 kV
Największe napięcie trwałej pracy AC (U_c )	7,2 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	10,0 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	9,5 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	26,1 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	22,2 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	24,1 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	26,6 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	30,6 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	18,4 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	19,1 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	20,0 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	20,7 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (mokra) (U_PFWL )	67 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	112 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane nominalne przełączania (mokra) (U_SIWL )	110 kV
Wysokość (h)	164 mm
Droga upływu (min.)	574 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990503 was added to Notepad.

Go to Notepad

Product 990503 was added to the cart.

Go to Web-Shop

Part No. 990504 SBKW 12/DH-I

GTIN 4013364537781, Customs tariff No. (EU): 85354000, Gross weight: 1.00 kg, PU: 1.00 szt.

Images

Additional information

Ogranicznik przepięć na średnie napięcie SBKW 12/DH-I
Ogranicznik przepięć na średnie napięcie z ekranem
do ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi zgodnie
z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 12 kV AC
Napięcie trwałej pracy: 9,6 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 32,1 kV
Wysokość: 208 mm

Producent: DEHN
Typ: SBKW 12/DH-I
Nr kat.: 990504
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	12 kV
Największe napięcie trwałej pracy AC (U_c )	9,6 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	32,1 kV
Wysokość (h)	208 mm
Droga upływu (min.)	762 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	12 kV
Największe napięcie trwałej pracy AC (U_c )	9,6 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	13,3 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	12,7 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	34,8 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	29,6 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	32,1 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	35,4 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	40,8 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	14,5 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	25,4 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	26,6 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	27,5 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (mokra) (U_PFWL )	81 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	137 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane nominalne przełączania (mokra) (U_SIWL )	132 kV
Wysokość (h)	208 mm
Droga upływu (min.)	762 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990504 was added to Notepad.

Go to Notepad

Product 990504 was added to the cart.

Go to Web-Shop

Part No. 990505 SBKW 15/DH-I

GTIN 4013364537798, Customs tariff No. (EU): 85354000, Gross weight: 2.00 kg, PU: 1.00 szt.

Images

Additional information

Ogranicznik przepięć na średnie napięcie SBKW 15/DH-I
Ogranicznik przepięć na średnie napięcie z ekranem
do ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi zgodnie
z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 15 kV AC
Napięcie trwałej pracy: 12 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 40 kV
Wysokość: 208 mm

Producent: DEHN
Typ: SBKW 15/DH-I
Nr kat.: 990505
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	15 kV
Największe napięcie trwałej pracy AC (U_c )	12,0 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	40,0 kV
Wysokość (h)	208 mm
Droga upływu (min.)	762 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	15 kV
Największe napięcie trwałej pracy AC (U_c )	12,0 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	16,7 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	15,9 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	43,4 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	36,7 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	40,0 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	44,1 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	50,8 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	30,6 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	31,7 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	33,2 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	34,3 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (mokra) (U_PFWL )	81 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	137 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane nominalne przełączania (mokra) (U_SIWL )	132 kV
Wysokość (h)	208 mm
Droga upływu (min.)	762 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990505 was added to Notepad.

Go to Notepad

Product 990505 was added to the cart.

Go to Web-Shop

Part No. 990506 SBKW 18/DH-I

GTIN 4013364537804, Customs tariff No. (EU): 85354000, Gross weight: 2.00 kg, PU: 1.00 szt.

Images

Additional information

Ogranicznik przepięć na średnie napięcie SBKW 18/DH-I
Ogranicznik przepięć na średnie napięcie z ekranem
do ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi zgodnie
z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 18 kV AC
Napięcie trwałej pracy: 14,4 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 48,2 kV
Wysokość: 208 mm

Producent: DEHN
Typ: SBKW 18/DH-I
Nr kat.: 990506
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	18 kV
Największe napięcie trwałej pracy AC (U_c )	14,4 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	48,2 kV
Wysokość (h)	208 mm
Droga upływu (min.)	762 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	18 kV
Największe napięcie trwałej pracy AC (U_c )	14,4 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	20,0 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	19,0 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	52,3 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	44,4 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	48,2 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	53,2 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	61,2 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	36,9 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	38,2 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	40,0 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	41,3 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (mokra) (U_PFWL )	81 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	137 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane nominalne przełączania (mokra) (U_SIWL )	132 kV
Wysokość (h)	208 mm
Droga upływu (min.)	762 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990506 was added to Notepad.

Go to Notepad

Product 990506 was added to the cart.

Go to Web-Shop

Part No. 990507 SBKW 21/DH-I

GTIN 4013364537811, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 szt.

Images

Additional information

Ogranicznik przepięć na średnie napięcie SBKW 21/DH-I
Ogranicznik przepięć na średnie napięcie z ekranem
do ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi zgodnie
z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 21 kV AC
Napięcie trwałej pracy: 16,8 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 56,2 kV
Wysokość: 252 mm

Producent: DEHN
Typ: SBKW 21/DH-I
Nr kat.: 990507
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	21 kV
Największe napięcie trwałej pracy AC (U_c )	16,8 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	56,2 kV
Wysokość (h)	252 mm
Droga upływu (min.)	950 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	21 kV
Największe napięcie trwałej pracy AC (U_c )	16,8 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	23,3 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	22,3 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	61,0 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	52,8 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	56,2 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	62,0 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	71,4 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	43,0 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	44,5 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	46,6 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	48,2 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (mokra) (U_PFWL )	94 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	161 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane nominalne przełączania (mokra) (U_SIWL )	155 kV
Wysokość (h)	252 mm
Droga upływu (min.)	950 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990507 was added to Notepad.

Go to Notepad

Product 990507 was added to the cart.

Go to Web-Shop

Part No. 990508 SBKW 24/DH-I

GTIN 4013364543225, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 szt.

Images

Additional information

Ogranicznik przepięć na średnie napięcie SBKW 24/DH-I
Ogranicznik przepięć na średnie napięcie z ekranem
do ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi zgodnie
z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 24 kV AC
Napięcie trwałej pracy: 29,2 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 64,2 kV
Wysokość: 252 mm

Producent: DEHN
Typ: SBKW 24/DH-I
Nr kat.: 990508
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	24 kV
Największe napięcie trwałej pracy AC (U_c )	19,2 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	64,2 kV
Wysokość (h)	252 mm
Droga upływu (min.)	950 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	24 kV
Największe napięcie trwałej pracy AC (U_c )	19,2 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	26,6 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	25,4 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	69,7 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	59,1 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	64,2 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	70,8 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	81,5 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	49,1 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	50,8 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	53,3 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	55,0 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (mokra) (U_PFWL )	94 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	161 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane nominalne przełączania (mokra) (U_SIWL )	155 kV
Wysokość (h)	252 mm
Droga upływu (min.)	950 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990508 was added to Notepad.

Go to Notepad

Product 990508 was added to the cart.

Go to Web-Shop

Part No. 990509 SBKW 27/DH-I

GTIN 4013364537835, Gross weight: 0.00 g, PU: 1.00 szt.

Images

Additional information

Ogranicznik przepięć na średnie napięcie SBKW 27/DH-I
Ogranicznik przepięć na średnie napięcie z ekranem
do ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi zgodnie
z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 27 kV AC
Napięcie trwałej pracy: 21,6 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 72,2 kV
Wysokość: 296 mm

Producent: DEHN
Typ: SBKW 27/DH-I
Nr kat.: 990509
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	27 kV
Największe napięcie trwałej pracy AC (U_c )	21,6 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	72,2 kV
Wysokość (h)	296 mm
Droga upływu (min.)	1137 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	27 kV
Największe napięcie trwałej pracy AC (U_c )	21,6 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	30,0 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	28,6 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	78,3 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	66,5 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	72,2 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	79,6 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	91,7 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	55,2 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	57,2 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	59,9 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	61,9 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (mokra) (U_PFWL )	107 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	186 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane nominalne przełączania (mokra) (U_SIWL )	176 kV
Wysokość (h)	296 mm
Droga upływu (min.)	1137 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990509 was added to Notepad.

Go to Notepad

Product 990509 was added to the cart.

Go to Web-Shop

Part No. 990510 SBKW 30/DH-I

GTIN 4013364537842, Customs tariff No. (EU): 85354000, Gross weight: 3.00 kg, PU: 1.00 szt.

Images

Additional information

Ogranicznik przepięć na średnie napięcie SBKW 30/DH-I
Ogranicznik przepięć na średnie napięcie z ekranem
do ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi zgodnie
z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 30 kV AC
Napięcie trwałej pracy: 24 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 80 kV
Wysokość: 296 mm

Producent: DEHN
Typ: SBKW 30/DH-I
Nr kat.: 990510
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	30 kV
Największe napięcie trwałej pracy AC (U_c )	24,0 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	80,0 kV
Wysokość (h)	296 mm
Droga upływu (min.)	1137 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	30 kV
Największe napięcie trwałej pracy AC (U_c )	24,0 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	33,3 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	31,8 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	86,8 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	73,7 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	80,0 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	88,2 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	101,6 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	61,2 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	63,4 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	66,4 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	68,6 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (mokra) (U_PFWL )	107 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	186 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane nominalne przełączania (mokra) (U_SIWL )	176 kV
Wysokość (h)	296 mm
Droga upływu (min.)	1137 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990510 was added to Notepad.

Go to Notepad

Product 990510 was added to the cart.

Go to Web-Shop

Part No. 990512 SBKW 33/DH-I

GTIN 4013364538054, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 szt.

Images

Additional information

Ogranicznik przepięć na średnie napięcie SBKW 33/DH-I
Ogranicznik przepięć na średnie napięcie z ekranem
do ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi zgodnie
z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 33 kV AC
Napięcie trwałej pracy: 26,4 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 88 kV
Wysokość: 340 mm

Producent: DEHN
Typ: SBKW 33/DH-I
Nr kat.: 990512
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	33 kV
Największe napięcie trwałej pracy AC (U_c )	26,4 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	88,0 kV
Wysokość (h)	340 mm
Droga upływu (min.)	1325 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	33 kV
Największe napięcie trwałej pracy AC (U_c )	26,4 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	36,6 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	35,0 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	95,5 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	81,0 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	88,0 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	97,1 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	111,8 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	67,3 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	69,7 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	73,0 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	75,4 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (mokra) (U_PFWL )	120 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	210 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane nominalne przełączania (mokra) (U_SIWL )	198 kV
Wysokość (h)	340 mm
Droga upływu (min.)	1325 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990512 was added to Notepad.

Go to Notepad

Product 990512 was added to the cart.

Go to Web-Shop

Part No. 990513 SBKW 36/DH-I

GTIN 4013364538061, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 szt.

Images

Additional information

Ogranicznik przepięć na średnie napięcie SBKW 36/DH-I
Ogranicznik przepięć na średnie napięcie z ekranem
do ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi zgodnie
z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 36 kV AC
Napięcie trwałej pracy: 28,8 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 96,3 kV
Wysokość: 340 mm

Producent: DEHN
Typ: SBKW 36/DH-I
Nr kat.: 990513
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	36 kV
Największe napięcie trwałej pracy AC (U_c )	28,8 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	96,3 kV
Wysokość (h)	340 mm
Droga upływu (min.)	1325 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	36 kV
Największe napięcie trwałej pracy AC (U_c )	28,8 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	40,0 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	38,2 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	104,5 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	88,7 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	96,3 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	106,2 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	122,3 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	73,7 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	76,3 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	79,9 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	82,5 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (mokra) (U_PFWL )	120 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	210 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane nominalne przełączania (mokra) (U_SIWL )	198 kV
Wysokość (h)	340 mm
Droga upływu (min.)	1325 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990513 was added to Notepad.

Go to Notepad

Product 990513 was added to the cart.

Go to Web-Shop

Part No. 990514 SBKW 39/DH-I

GTIN 4013364538078, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 szt.

Images

Additional information

Ogranicznik przepięć na średnie napięcie SBKW 39/DH-I
Ogranicznik przepięć na średnie napięcie z ekranem
do ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi zgodnie
z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 39 kV AC
Napięcie trwałej pracy: 31,2 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 104,3 kV
Wysokość: 340 mm

Producent: DEHN
Typ: SBKW 39/DH-I
Nr kat.: 990514
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	39 kV
Największe napięcie trwałej pracy AC (U_c )	31,2 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	104,3 kV
Wysokość (h)	340 mm
Droga upływu (min.)	1325 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	39 kV
Największe napięcie trwałej pracy AC (U_c )	31,2 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	43,3 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	41,3 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	113,2 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	96,1 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	104,3 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	115,0 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	132,5 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	79,8 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	82,6 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	86,6 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	89,4 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (mokra) (U_PFWL )	120 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	210 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane nominalne przełączania (mokra) (U_SIWL )	198 kV
Wysokość (h)	340 mm
Droga upływu (min.)	1325 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990514 was added to Notepad.

Go to Notepad

Product 990514 was added to the cart.

Go to Web-Shop

Part No. 990515 SBKW 42/DH-I

GTIN 4013364538092, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 szt.

Images

Additional information

Ogranicznik przepięć na średnie napięcie SBKW 42/DH-I
Ogranicznik przepięć na średnie napięcie z ekranem
do ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi zgodnie
z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 42 kV AC
Napięcie trwałej pracy: 33,6 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 112,4 kV
Wysokość: 384 mm

Producent: DEHN
Typ: SBKW 42/DH-I
Nr kat.: 990515
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	42 kV
Największe napięcie trwałej pracy AC (U_c )	33,6 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	112,4 kV
Wysokość (h)	384 mm
Droga upływu (min.)	1513 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	42 kV
Największe napięcie trwałej pracy AC (U_c )	33,6 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	46,6 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	44,5 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	122,0 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	103,5 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	112,4 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	124,0 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	142,7 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	86,0 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	89,0 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	93,3 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	96,3 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (mokra) (U_PFWL )	132 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	234 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane nominalne przełączania (mokra) (U_SIWL )	219 kV
Wysokość (h)	384 mm
Droga upływu (min.)	1513 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990515 was added to Notepad.

Go to Notepad

Product 990515 was added to the cart.

Go to Web-Shop

Part No. 990516 SBKW 45/DH-I

GTIN 4013364538108, Customs tariff No. (EU): 85354000, Gross weight: 4.00 kg, PU: 1.00 szt.

Images

Additional information

Ogranicznik przepięć na średnie napięcie SBKW 45/DH-I
Ogranicznik przepięć na średnie napięcie z ekranem
do ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi zgodnie
z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 45 kV AC
Napięcie trwałej pracy: 36 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 120 kV
Wysokość: 384 mm

Producent: DEHN
Typ: SBKW 45/DH-I
Nr kat.: 990516
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	45 kV
Największe napięcie trwałej pracy AC (U_c )	36,0 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	120,0 kV
Wysokość (h)	384 mm
Droga upływu (min.)	1513 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	45 kV
Największe napięcie trwałej pracy AC (U_c )	36,0 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	50,0 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	47,7 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	130,2 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	110,5 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	120,0 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	132,4 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	152,4 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	91,8 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	95,0 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	99,6 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	102,8 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (mokra) (U_PFWL )	132 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	234 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane nominalne przełączania (mokra) (U_SIWL )	219 kV
Wysokość (h)	384 mm
Droga upływu (min.)	1513 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990516 was added to Notepad.

Go to Notepad

Product 990516 was added to the cart.

Go to Web-Shop

Part No. 990517 SBKW 48/DH-I

GTIN 4013364538115, Customs tariff No. (EU): 85354000, Gross weight: 5.00 kg, PU: 1.00 szt.

Images

Additional information

Ogranicznik przepięć na średnie napięcie SBKW 48/DH-I
Ogranicznik przepięć na średnie napięcie z ekranem
do ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi zgodnie
z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 48 kV AC
Napięcie trwałej pracy: 38,4 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 128,4 kV
Wysokość: 428 mm

Producent: DEHN
Typ: SBKW 48/DH-I
Nr kat.: 990517
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	48 kV
Największe napięcie trwałej pracy AC (U_c )	38,4 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	128,4 kV
Wysokość (h)	428 mm
Droga upływu (min.)	1700 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	48 kV
Największe napięcie trwałej pracy AC (U_c )	38,4 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	53,3 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	50,9 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	139,3 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	118,3 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	128,4 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	141,6 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	163,1 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	98,2 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	101,7 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	106,6 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	110,0 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (mokra) (U_PFWL )	144 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	259 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane nominalne przełączania (mokra) (U_SIWL )	240 kV
Wysokość (h)	428 mm
Droga upływu (min.)	1700 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990517 was added to Notepad.

Go to Notepad

Product 990517 was added to the cart.

Go to Web-Shop

Part No. 990518 SBKW 51/DH-I

GTIN 4013364538139, Customs tariff No. (EU): 85354000, Gross weight: 5.00 kg, PU: 1.00 szt.

Images

Additional information

Ogranicznik przepięć na średnie napięcie SBKW 51/DH-I
Ogranicznik przepięć na średnie napięcie z ekranem
do ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi zgodnie
z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 51 kV AC
Napięcie trwałej pracy: 41 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 137 kV
Wysokość: 428 mm

Producent: DEHN
Typ: SBKW 51/DH-I
Nr kat.: 990518
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	51 kV
Największe napięcie trwałej pracy AC (U_c )	41 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	137 kV
Wysokość (h)	428 mm
Droga upływu (min.)	1700 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	51 kV
Największe napięcie trwałej pracy AC (U_c )	41 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	57 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	54 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	148 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	126 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	137 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	151 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	173 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	104 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	108 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	113 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	117 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (mokra) (U_PFWL )	144 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	259 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane nominalne przełączania (mokra) (U_SIWL )	240 kV
Wysokość (h)	428 mm
Droga upływu (min.)	1700 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990518 was added to Notepad.

Go to Notepad

Product 990518 was added to the cart.

Go to Web-Shop

Part No. 990519 SBKW 54/DH-I

GTIN 4013364538160, Customs tariff No. (EU): 85354000, Gross weight: 5.00 kg, PU: 1.00 szt.

Images

Additional information

Ogranicznik przepięć na średnie napięcie SBKW 54/DH-I
Ogranicznik przepięć na średnie napięcie z ekranem
do ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi zgodnie
z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 54 kV AC
Napięcie trwałej pracy: 43 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 145 kV
Wysokość: 428 mm

Producent: DEHN
Typ: SBKW 54/DH-I
Nr kat.: 990519
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	54 kV
Największe napięcie trwałej pracy AC (U_c )	43 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	145 kV
Wysokość (h)	428 mm
Droga upływu (min.)	1700 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	54 kV
Największe napięcie trwałej pracy AC (U_c )	43 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	60 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	57 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	157 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	133 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	145 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	159 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	184 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	111 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	114 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	120 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	124 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (mokra) (U_PFWL )	144 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	259 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane nominalne przełączania (mokra) (U_SIWL )	240 kV
Wysokość (h)	428 mm
Droga upływu (min.)	1700 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990519 was added to Notepad.

Go to Notepad

Product 990519 was added to the cart.

Go to Web-Shop

Part No. 990521 SBKW 60/DH-I

GTIN 4013364538184, Customs tariff No. (EU): 85354000, Gross weight: 6.00 kg, PU: 1.00 szt.

Images

Additional information

Ogranicznik przepięć na średnie napięcie SBKW 60/DH-I
Ogranicznik przepięć na średnie napięcie z ekranem
do ochrony transformatorów, rozdzielnic
i linii przesyłowych
przed przepięciami atmosferycznymi i
łączeniowymi zgodnie
z IEC 60099-4 / EN 60099-4
Obudowa silikonowa wulkanizująca w wysokiej temperaturze, hydrofobowa
Żywica epoksydowa wzmocniona włóknem szklanym
Wysoka wytrzymałość na zginanie
Odporność na przerwanie obwodu w przypadku przeciążenia
Znamionowy prąd wyładowczy (8/20 µs): 10 kA
Klasyfikacja ogranicznika przepięć: Średnie napięcie, DH, wysokie
Napięcie znamionowe: 60 kV AC
Napięcie trwałej pracy: 48 kV AC
Znamionowy prąd zwarciowy: 63 kA
Napięcie resztkowe przy 10 kA (8/20 µs): 160 kV
Wysokość: 470 mm

Producent: DEHN
Typ: SBKW 60/DH-I
Nr kat.: 990521
lub podobny.

Technical data

Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Napięcie znamionowe (AC) (U_r )	60 kV
Największe napięcie trwałej pracy AC (U_c )	48 kV
Znamionowy prąd zwarciowy (I_sc )	63 kA
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	160 kV
Wysokość (h)	470 mm
Droga upływu (min.)	1886 mm

Spełnia wymagania normy	IEC 60099-4
Znamionowy prąd wyładowczy (8/20 µs) (I_n )	10 kA
Graniczny udar prądowy (4/10 µs) (I_h )	100 kA
Klasyfikacja ogranicznika przepięć	Średnie napięcie, DH, wysokie
Klasa rozładowania linii (LDC)	1
Napięcie znamionowe (AC) (U_r )	60 kV
Największe napięcie trwałej pracy AC (U_c )	48 kV
Powtarzalna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_rs )	0,4 C
Termiczna znamionowa zdolność odprowadzania ładunków prądów udarowych (Q_th )	1,1 C
Termiczna znamionowa zdolność kompensacji energii (W_th )	3 kJ / kV_Ur
Znamionowy prąd zwarciowy (I_sc )	63 kA
Przepięcie dorywcze (TOV) przy 1 s (U_1s )	67 kV
Przepięcie dorywcze (TOV) przy 10 s (U_10s )	64 kV
Napięcie resztkowe przy 10 kA (1/2 µs) (U_pl )	174 kV
Napięcie resztkowe przy 5 kA (8/20 µs) (U_pl )	147 kV
Napięcie resztkowe przy 10 kA (8/20 µs) (U_pl )	160 kV
Napięcie resztkowe przy 20 kA (8/20 µs) (U_pl )	176 kV
Napięcie resztkowe przy 40 kA (8/20 µs) (U_pl )	203 kV
Napięcie resztkowe przy 500 kA (30/70 µs) (U_ps )	122 kV
Napięcie resztkowe przy 1000 kA (30/70 µs) (U_ps )	127 kV
Napięcie resztkowe przy 2000 kA (30/70 µs) (U_ps )	133 kV
Napięcie resztkowe przy 3000 kA (30/70 µs) (U_ps )	137 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (mokra) (U_PFWL )	156 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane o nominalnej częstotliwości sieciowej (U_LIWL )	282 kV
Izolacja obudowy ogranicznika / napięcie wytrzymywane nominalne przełączania (mokra) (U_SIWL )	259 kV
Wysokość (h)	470 mm
Droga upływu (min.)	1886 mm
Wytrzymałość na skręcanie	100 Nm
Maksymalne obciążenie długotrwałe (SLL)	350 Nm
Maksymalne dopuszczalne obciążenie dynamiczne (MPDSL)	500 Nm
Temperatura otoczenia (T_A )	-60 °C ... +60 °C
Częstotliwość sieciowa (f_N )	48-62 Hz
Materiał obudowy	Obudowa silikonowa
Kolor	szary, RAL 7040
Osprzęt	Odlew ze stopów aluminium
Połączenia	Zaciski, śruby, nakrętki ze stali nierdzewnej

Product 990521 was added to Notepad.

Go to Notepad

Product 990521 was added to the cart.

Go to Web-Shop

SBKW

SBKW ... DH-I-0

Part No. 990401 SBKW 3/DH-I-0

Product 990401 was added to Notepad.

Product 990401 was added to the cart.

Part No. 990402 SBKW 6/DH-I-0

Product 990402 was added to Notepad.

Product 990402 was added to the cart.

Part No. 990403 SBKW 9/DH-I-0

Product 990403 was added to Notepad.

Product 990403 was added to the cart.

Part No. 990404 SBKW 12/DH-I-0

Product 990404 was added to Notepad.

Product 990404 was added to the cart.

Part No. 990405 SBKW 15/DH-I-0

Product 990405 was added to Notepad.

Product 990405 was added to the cart.

Part No. 990406 SBKW 18/DH-I-0

Product 990406 was added to Notepad.

Product 990406 was added to the cart.

Part No. 990407 SBKW 21/DH-I-0

Product 990407 was added to Notepad.

Product 990407 was added to the cart.

Part No. 990408 SBKW 24/DH-I-0

Product 990408 was added to Notepad.

Product 990408 was added to the cart.

Part No. 990409 SBKW 27/DH-I-0

Product 990409 was added to Notepad.

Product 990409 was added to the cart.

Part No. 990410 SBKW 30/DH-I-0

Product 990410 was added to Notepad.

Product 990410 was added to the cart.

Part No. 990412 SBKW 33/DH-I-0

Product 990412 was added to Notepad.

Product 990412 was added to the cart.

Part No. 990413 SBKW 36/DH-I-0

Product 990413 was added to Notepad.

Product 990413 was added to the cart.

Part No. 990414 SBKW 39/DH-I-0

Product 990414 was added to Notepad.

Product 990414 was added to the cart.

Part No. 990415 SBKW 42/DH-I-0

Product 990415 was added to Notepad.

Product 990415 was added to the cart.

Part No. 990416 SBKW 45/DH-I-0

Product 990416 was added to Notepad.

Product 990416 was added to the cart.

Part No. 990417 SBKW 48/DH-I-0

Product 990417 was added to Notepad.

Product 990417 was added to the cart.

Part No. 990418 SBKW 51/DH-I-0

Product 990418 was added to Notepad.

Product 990418 was added to the cart.

Part No. 990419 SBKW 54/DH-I-0

Product 990419 was added to Notepad.

Product 990419 was added to the cart.

Part No. 990421 SBKW 60/DH-I-0

Product 990421 was added to Notepad.

Product 990421 was added to the cart.

SBKW ... DH-I

Part No. 990501 SBKW 3/DH-I

Product 990501 was added to Notepad.

Product 990501 was added to the cart.

Part No. 990502 SBKW 6/DH-I

Product 990502 was added to Notepad.

Product 990502 was added to the cart.

Part No. 990503 SBKW 9/DH-I

Product 990503 was added to Notepad.

Product 990503 was added to the cart.

Part No. 990504 SBKW 12/DH-I

Product 990504 was added to Notepad.

Product 990504 was added to the cart.

Part No. 990505 SBKW 15/DH-I

Product 990505 was added to Notepad.

Product 990505 was added to the cart.

Part No. 990506 SBKW 18/DH-I

Product 990506 was added to Notepad.

Product 990506 was added to the cart.

Part No. 990507 SBKW 21/DH-I

Product 990507 was added to Notepad.
