Ogranicznik napięcia

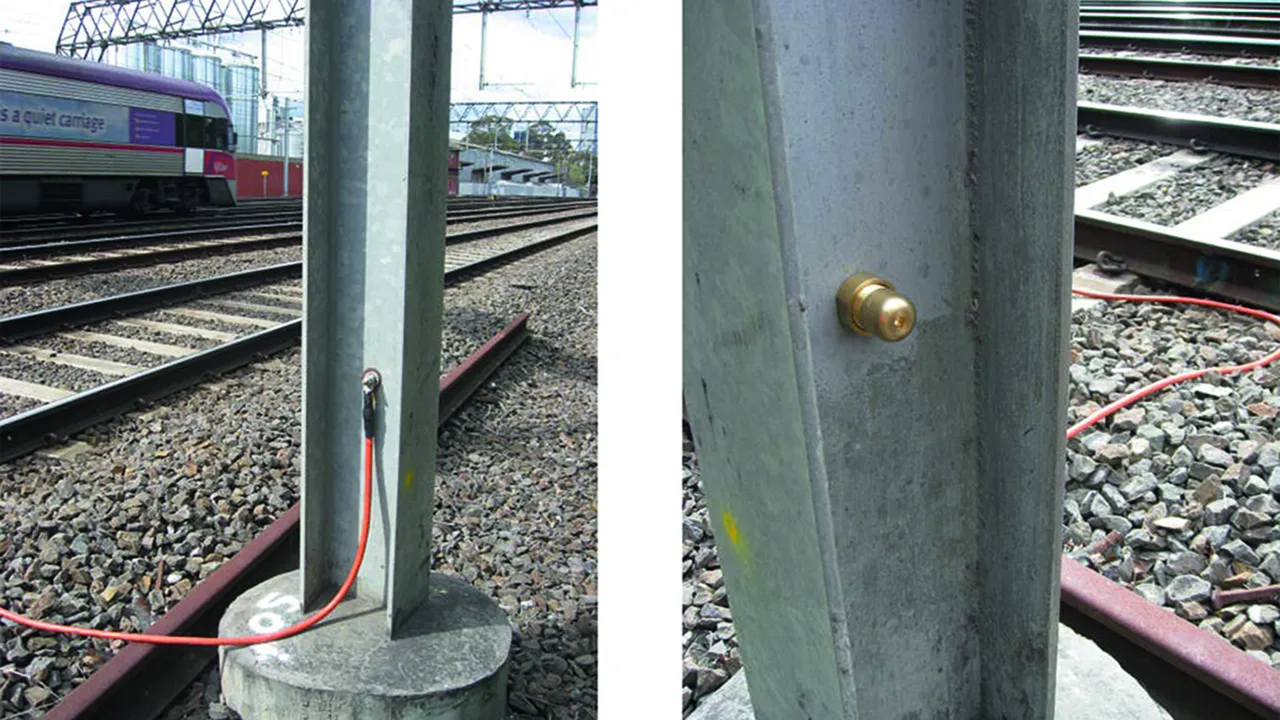

  • Galwaniczna separacja izolowanych odcinków torów od uziemionych części instalacji
  • Bezpieczne wyrównanie potencjałów w przypadku zwarć lub doziemień przez trwałe zespawanie elektrod

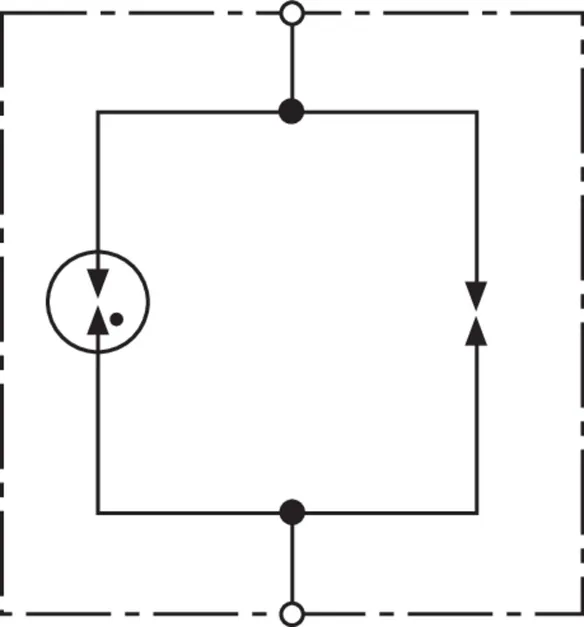

  • Odprowadzenie przepięć i prądów piorunowych bez trwałego zwarcia przez wytrzymałe na prąd piorunowy iskierniki SDS ...
  • wytrzymałość zwarciowa 25 kArms / 100 ms; 36 kArms / 75 ms

Details

lorem ipsum

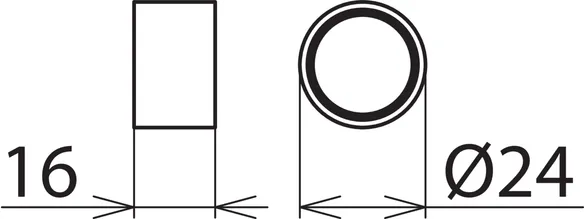

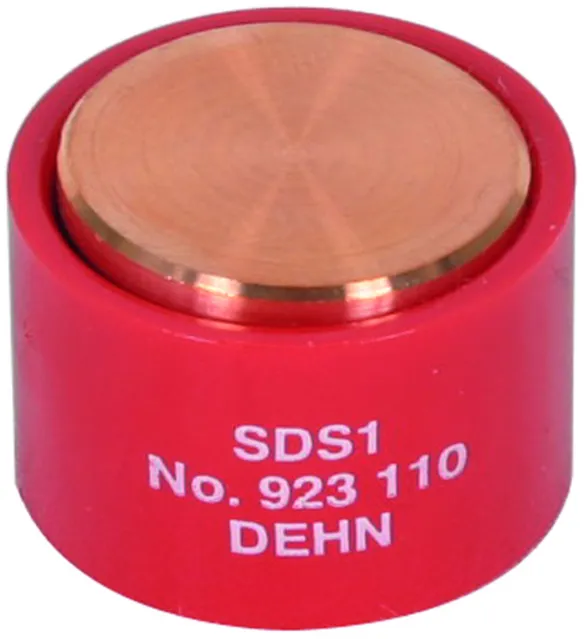

SDS 1

Ogranicznik napięcia dla napięcia przemiennego zadziałania ≤ 940 V.

1 Product

Part No. 923110 SDS 1

GTIN 4013364092426, Customs tariff No. (EU): 85369095, Gross weight: 47.80 g, PU: 10.00 szt.

Images

Additional information



Technical data

Typ VLD (EN 50122-1) VLD-F
Napięcie przemienne zadziałania (Uaw ) ≤ 940 V
Napięcie stałe zadziałania (Uag ) 700 V -14% ... +28%
Napięcie udarowe zadziałania ≤ 1400 V (1 kV/µs)
Zdolność gaszenia prądu następczego 300 A / 65 V
Zdolność odprowadzania prądów udarowych (10/350 µs) 0,1x / 0,5x / 1x 5 kA
Wytrzymałość na prąd udarowy (10/350 µs) 100 kA
Bezpieczne zwarcie przez zespawanie elektrod przy prądzie zmiennym (AC) ≥ 2,5 kA / 1000 V / 30 ms, ≥ 1,5 kA / 1000 V / 100 ms
Bezpieczne zwarcie przez zespawanie elektrod przy prądzie stałym (DC) ≥ 750 A / 250 ms
Wytrzymałość zwarciowa 25 kArms / 100 ms; 36 kArms / 75 ms
Prąd długotrwały 1 kArms dla t ≤ 120 s
Prąd upływu (Ilc ) < 1 µA przy 100 V DC
Zakres temperatury pracy (TU ) -40 °C ... +80 °C

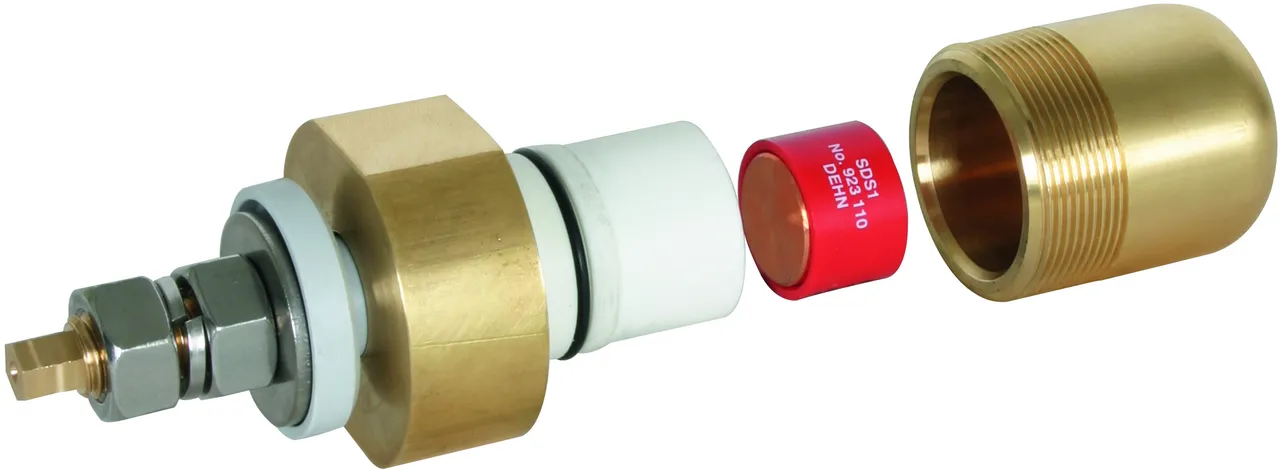

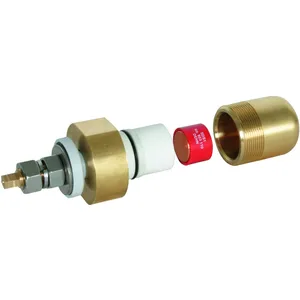

Montaż Adapter masztowy MA SDS M12 lub SIEMENS nr 8WL6503-xx
Atesty EBA
Nr rysunku Deutsche Bahn (koleje niemieckie) nn4 Ebs 15.13.20 arkusz 2

Product 923110 was added to Notepad.

Go to Notepad

Product 923110 was added to the cart.

Go to Web-Shop

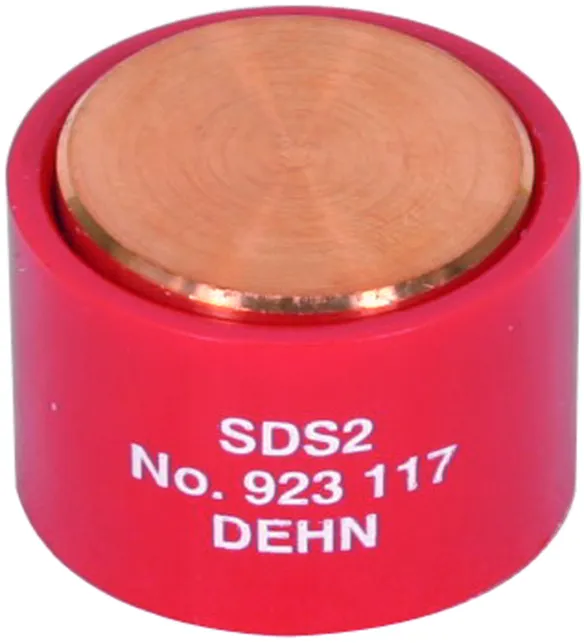

SDS 2

Urządzenie ograniczające napięcie dla napięcia stałego zadziałania 350 V.

1 Product

Part No. 923117 SDS 2

GTIN 4013364093478, Customs tariff No. (EU): 85369095, Gross weight: 43.40 g, PU: 10.00 szt.

Images

Additional information



Technical data

Typ VLD (EN 50122-1) VLD-F
Napięcie stałe zadziałania (Uag ) 350 V +/- 20 %
Napięcie udarowe zadziałania ≤ 900 V (1 kV/µs)
Zdolność odprowadzania prądów udarowych (10/350 µs) 0,1x / 0,5x / 1x 2 kA
Wytrzymałość na prąd udarowy (10/350 µs) 25 kA
Bezpieczne zwarcie przez zespawanie elektrod przy prądzie stałym (DC) ≥ 600 A / 250 ms
Wytrzymałość zwarciowa 25 kArms / 100 ms; 36 kArms / 75 ms
Prąd długotrwały 1 kArms dla t ≤ 120 s
Prąd upływu (Ilc ) < 1 µA przy 100 V DC
Zakres temperatury pracy (TU ) -40 °C ... +80 °C
Montaż Adapter masztowy MA SDS M12 lub SIEMENS nr 8WL6503-xx

Product 923117 was added to Notepad.

Go to Notepad

Product 923117 was added to the cart.

Go to Web-Shop

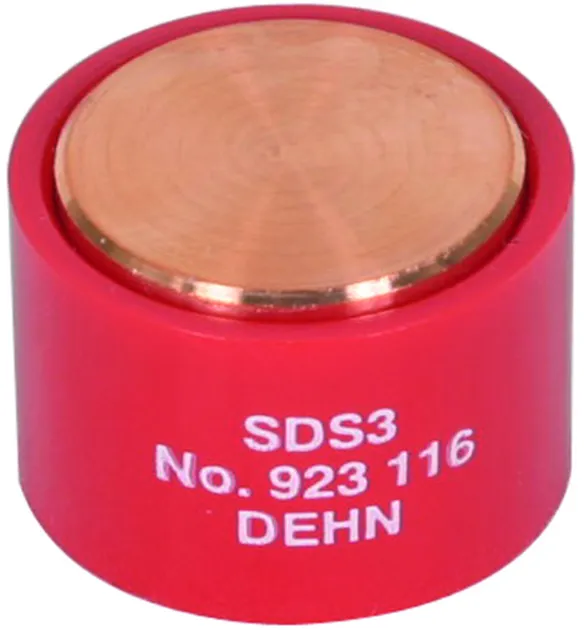

SDS 3

Urządzenie ograniczające napięcie dla napięcia stałego zadziałania 550 V.

1 Product

Part No. 923116 SDS 3

GTIN 4013364085978, Customs tariff No. (EU): 85369095, Gross weight: 43.40 g, PU: 10.00 szt.

Images

Additional information



Technical data

Typ VLD (EN 50122-1) VLD-F
Napięcie stałe zadziałania (Uag ) 550 V +/- 20%
Napięcie udarowe zadziałania ≤ 1000 V (1 kV/µs)
Zdolność odprowadzania prądów udarowych (10/350 µs) 0,1x / 0,5x / 1x 2,5 kA
Wytrzymałość na prąd udarowy (10/350 µs) 25 kA
Wytrzymałość zwarciowa 25 kArms / 100 ms
Zakres temperatury pracy (TU ) -40 °C ... +80 °C
Montaż Adapter masztowy MA SDS M12 lub SIEMENS nr 8WL6503-xx

Product 923116 was added to Notepad.

Go to Notepad

Product 923116 was added to the cart.

Go to Web-Shop

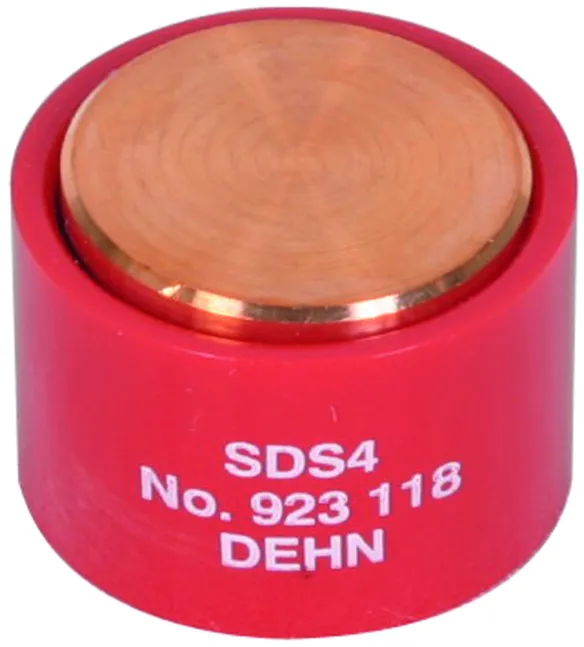

SDS 4

Urządzenie ograniczające napięcie dla napięcia stałego zadziałania 230 V.

1 Product

Part No. 923118 SDS 4

GTIN 4013364104969, Customs tariff No. (EU): 85369095, Gross weight: 39.70 g, PU: 10.00 szt.

Images

Additional information



Technical data

Typ VLD (EN 50122-1) VLD-F
Napięcie stałe zadziałania (Uag ) 230 V +/- 20 %
Napięcie udarowe zadziałania ≤ 650 V (1 kV/µs)
Zdolność odprowadzania prądów udarowych (10/350 µs) 0,1x / 0,5x / 1x 2,5 kA
Wytrzymałość na prąd udarowy (10/350 µs) 25 kA
Zdolność odprowadzania prądów impulsowych (8/20 µs) 0,1x / 0,5x / 1x 20 kA
Bezpieczne zwarcie przez zespawanie elektrod przy prądzie stałym (DC) ≥ 600 A / 250 ms
Wytrzymałość zwarciowa 25 kArms / 100 ms; 36 kArms / 75 ms
Prąd długotrwały 1 kArms dla t ≤ 120 s
Prąd upływu (Ilc ) < 1 µA przy 100 V DC
Zakres temperatury pracy (TU ) -40 °C ... +80 °C
Montaż Adapter masztowy MA SDS M12 lub SIEMENS nr 8WL6503-xx

Product 923118 was added to Notepad.

Go to Notepad

Product 923118 was added to the cart.

Go to Web-Shop

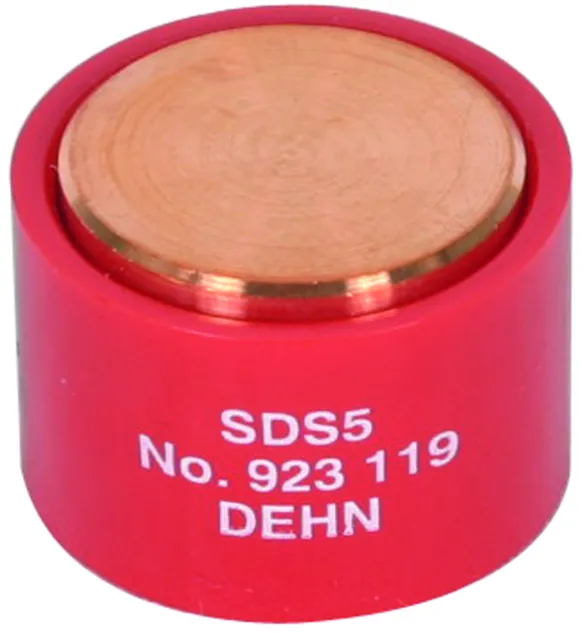

SDS 5

Urządzenie ograniczające napięcie dla napięcia stałego zadziałania 120 V.

1 Product

Part No. 923119 SDS 5

GTIN 4013364104976, Customs tariff No. (EU): 85369095, Gross weight: 39.70 g, PU: 10.00 szt.

Images

Additional information



Technical data

Typ VLD (EN 50122-1) VLD-F
Napięcie stałe zadziałania (Uag ) 120 V +/- 20 %
Napięcie udarowe zadziałania ≤ 600 V (1 kV/µs)
Zdolność odprowadzania prądów udarowych (10/350 µs) 0,1x / 0,5x / 1x 2 kA
Wytrzymałość na prąd udarowy (10/350 µs) 25 kA
Zdolność odprowadzania prądów impulsowych (8/20 µs) 0,1x / 0,5x / 1x 20 kA
Bezpieczne zwarcie przez zespawanie elektrod przy prądzie stałym (DC) ≥ 600 A / 250 ms
Wytrzymałość zwarciowa 25 kArms / 100 ms; 36 kArms / 75 ms
Prąd długotrwały 1 kArms dla t ≤ 120 s
Prąd upływu (Ilc ) < 1 µA przy 100 V DC
Zakres temperatury pracy (TU ) -40 °C ... +80 °C
Montaż Adapter masztowy MA SDS M12 lub SIEMENS nr 8WL6503-xx

Product 923119 was added to Notepad.

Go to Notepad

Product 923119 was added to the cart.

Go to Web-Shop
back to top
