Wskaźnik napięcia PHE III

Bezpieczna kontrola braku napięcia

Niezawodne wskazanie
Łatwość użytkowania
Zestaw do uniwersalnego stosowania
Oszczędność kosztów i miejsca podczas transportu

Details

Napięcie znamionowe 20 kV / 50 Hz

Kategoria „S” do rozdzielnic i linii napowietrznych.

1 Product

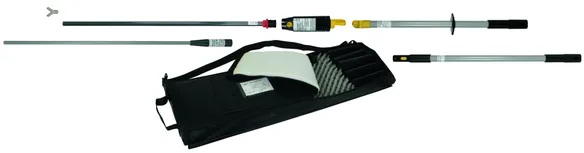

Part No. 767724 PHE3S 20 S ZK

GTIN 4013364125902, Customs tariff No. (EU): 90303370, Gross weight: 4.22 kg, PU: 1.00 szt.

Images

Additional information

Certificates

Technical data

Napięcie znamionowe (U_N )	20 kV

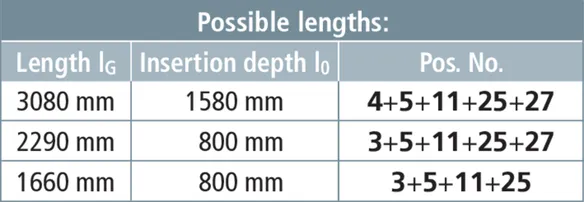

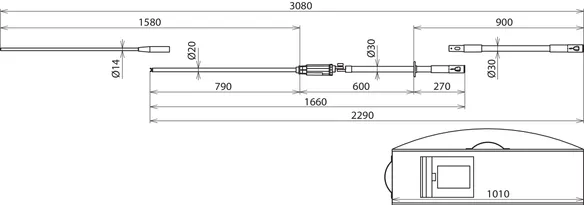

Długość całkowita (l_{G maks} )	3080 mm
Głębokość wprowadzania (I_{O maks} )	1580 mm

Napięcie znamionowe (U_N )	20 kV
Rodzaj napięcia	AC
Częstotliwość	50 Hz
Kategoria	S
Długość całkowita (l_{G maks} )	3080 mm
Głębokość wprowadzania (I_{O maks} )	1580 mm
Norma głowicy pomiarowej	DIN VDE 0682-411 (EN/IEC 61243-1)
Norma uniwersalnego złącza zębatego	DIN VDE 0682-211 (EN/IEC 60832)
Zakres temperatury pracy	–25 °C ... +55 °C, klasa klimatyczna N
Wykonanie	Zintegrowana konstrukcja
Do stosowania przy	_
Do	Do zastosowań w pomieszczeniach i na zewnątrz
Zastosowanie	Rozdzielnice i linie napowietrzne
Wykonanie	jednobiegunowy
Czytnik	Akustyczna i optyczna
Element do autotestu	tak
Materiał elektrody pobierczej	stop miedzi galwanizowany cyną
Materiał grotu pomiarowego	Rura z żywic epoksydowych wzmocniona włóknem szklanym
Materiał urządzenia wskazującego	Tworzywo sztuczne, pełna izolacja
Materiał drążka izolacyjnego	Rura z żywic poliestrowych wzmocniona włóknem szklanym

Product 767724 was added to Notepad.

Go to Notepad

Product 767724 was added to the cart.

Go to Web-Shop

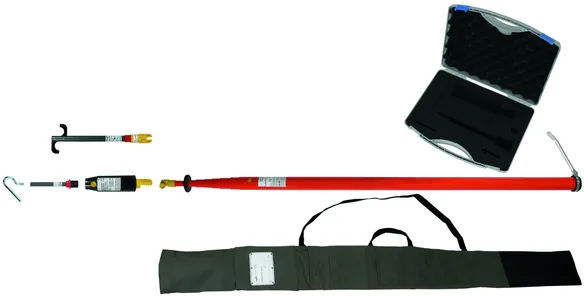

Napięcie znamionowe 20 kV / 50 Hz

Kategoria „L” do linii napowietrznych.

1 Product

Part No. 767725 PHE3S 20 L ZK

GTIN 4013364125919, Customs tariff No. (EU): 90303370, Gross weight: 9.10 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Certificates

Technical data

Napięcie znamionowe (U_N )	20 kV

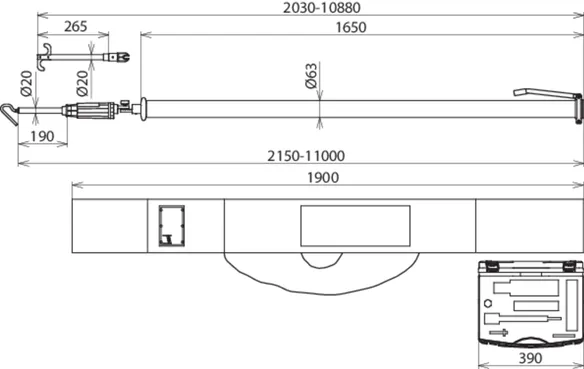

Długość całkowita (l_{G maks} / I_{G min.} )	11000 / 2150 mm
Głębokość wprowadzania (I_O )	190 mm

Napięcie znamionowe (U_N )	20 kV
Rodzaj napięcia	AC
Częstotliwość	50 Hz
Kategoria	L
Długość całkowita (l_{G maks} / I_{G min.} )	11000 / 2150 mm
Głębokość wprowadzania (I_O )	190 mm
Norma głowicy pomiarowej	DIN VDE 0682-411 (EN/IEC 61243-1)
Norma uniwersalnego złącza zębatego	DIN VDE 0682-211 (EN/IEC 60832)
Zakres temperatury pracy	–25 °C ... +55 °C, klasa klimatyczna N
Wykonanie	Zintegrowana konstrukcja
Do stosowania przy	_
Do	Do zastosowań w pomieszczeniach i na zewnątrz
Zastosowanie	Linie napowietrzne
Wykonanie	jednobiegunowy
Czytnik	Akustyczna i optyczna
Element do autotestu	tak
Materiał elektrody pobierczej	stop miedzi galwanizowany cyną
Materiał grotu pomiarowego	Rura z żywic epoksydowych wzmocniona włóknem szklanym
Materiał urządzenia wskazującego	Tworzywo sztuczne, pełna izolacja
Materiał drążka izolacyjnego	Rura z żywic poliestrowych wzmocniona włóknem szklanym

Product 767725 was added to Notepad.

Go to Notepad

Product 767725 was added to the cart.

Go to Web-Shop

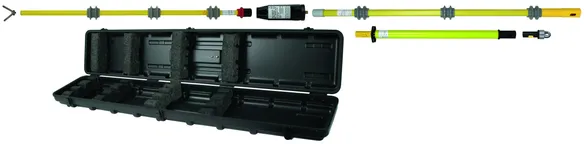

Zakres napięcia znamionowego 60 ... 110 kV / 50 Hz

Kategoria „S” do rozdzielnic i linii napowietrznych.

2 Products

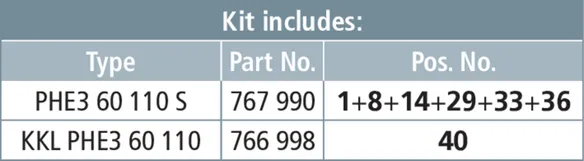

Part No. 767980 PHE3S2 60 110 S

GTIN 4013364125926, Customs tariff No. (EU): 90303370, Gross weight: 6.98 kg, PU: 1.00 szt.

Predecessor

Images

Additional information

Certificates

Technical data

Napięcie znamionowe (U_N )	60 ... 110 kV

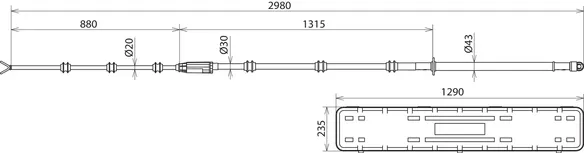

Długość całkowita (I_G )	2980 mm
Głębokość wprowadzania (I_O )	880 mm

Napięcie znamionowe (U_N )	60 ... 110 kV
Rodzaj napięcia	AC
Częstotliwość	50 Hz
Kategoria	S
Długość całkowita (I_G )	2980 mm
Głębokość wprowadzania (I_O )	880 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Zakres temperatury pracy	–25 °C ... +55 °C, klasa klimatyczna N
Wykonanie	Zintegrowana konstrukcja
Do stosowania przy	_
Do	Do zastosowań w pomieszczeniach i na zewnątrz
Zastosowanie	Rozdzielnice i linie napowietrzne
Wykonanie	jednobiegunowy
Czytnik	Akustyczna i optyczna
Element do autotestu	tak
Materiał elektrody pobierczej	stop miedzi galwanizowany cyną
Materiał grotu pomiarowego	Rura z żywic epoksydowych wzmocniona włóknem szklanym
Materiał urządzenia wskazującego	Tworzywo sztuczne, pełna izolacja
Materiał drążka izolacyjnego	Rura z żywic poliestrowych wzmocniona włóknem szklanym

Product 767980 was added to Notepad.

Go to Notepad

Product 767980 was added to the cart.

Go to Web-Shop

Part No. 767990 PHE3 60 110 S

GTIN 4013364135956, Customs tariff No. (EU): 90303370, Gross weight: 3.48 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Certificates

Technical data

Napięcie znamionowe (U_N )	60 ... 110 kV
Długość całkowita (I_G )	2980 mm
Głębokość wprowadzania (I_O )	880 mm

Napięcie znamionowe (U_N )	60 ... 110 kV
Rodzaj napięcia	AC
Częstotliwość	50 Hz
Kategoria	S
Długość całkowita (I_G )	2980 mm
Głębokość wprowadzania (I_O )	880 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Zakres temperatury pracy	–25 °C ... +55 °C, klasa klimatyczna N
Wykonanie	Zintegrowana konstrukcja
Do stosowania przy	_
Do	Do zastosowań w pomieszczeniach i na zewnątrz
Zastosowanie	Rozdzielnice i linie napowietrzne
Wykonanie	jednobiegunowy
Czytnik	Akustyczna i optyczna
Element do autotestu	tak
Materiał elektrody pobierczej	stop miedzi galwanizowany cyną
Materiał grotu pomiarowego	Rura z żywic epoksydowych wzmocniona włóknem szklanym
Materiał urządzenia wskazującego	Tworzywo sztuczne, pełna izolacja
Materiał drążka izolacyjnego	Rura z żywic poliestrowych wzmocniona włóknem szklanym

Product 767990 was added to Notepad.

Go to Notepad

Product 767990 was added to the cart.

Go to Web-Shop

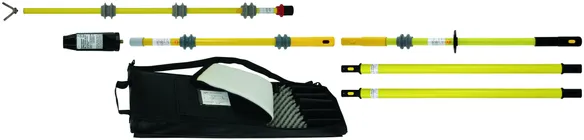

Zakres napięcia znamionowego 60 ... 110 kV / 50 Hz, KODOWANY

Specjalne groty pomiarowe i urządzenia wskazujące zakodowane do siebie. Tzn. mechanicznie do stosowanego urządzenia wskazującego nie pasuje inny grot pomiarowy. W ten sposób pomyłka z innymi grotami pomiarowymi jest wykluczona.

Kategoria „S” do rozdzielnic i linii napowietrznych w wersji kodowanej.

1 Product

Part No. 769712 PHE3S60 110S CSN7774

GTIN 4013364242517, Customs tariff No. (EU): 90303370, Gross weight: 7.23 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Certificates

Technical data

Napięcie znamionowe (U_N )	60 ... 110 kV

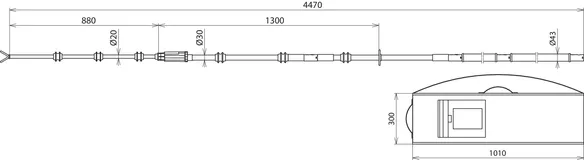

Długość całkowita (l_{G maks} / I_{G min.} )	4470 / 2840 mm
Głębokość wprowadzania (I_O )	880 mm

Napięcie znamionowe (U_N )	60 ... 110 kV
Rodzaj napięcia	AC
Częstotliwość	50 Hz
Kategoria	S
Długość całkowita (l_{G maks} / I_{G min.} )	4470 / 2840 mm
Głębokość wprowadzania (I_O )	880 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Zakres temperatury pracy	–25 °C ... +55 °C, klasa klimatyczna N
Wykonanie	Zintegrowana konstrukcja
Do stosowania przy	_
Do	Do zastosowań w pomieszczeniach i na zewnątrz
Zastosowanie	Rozdzielnice i linie napowietrzne
Wykonanie	jednobiegunowy
Czytnik	Akustyczna i optyczna
Element do autotestu	tak
Materiał elektrody pobierczej	stop miedzi galwanizowany cyną
Materiał grotu pomiarowego	Rura z żywic epoksydowych wzmocniona włóknem szklanym
Materiał urządzenia wskazującego	Tworzywo sztuczne, pełna izolacja
Materiał drążka izolacyjnego	Rura z żywic poliestrowych wzmocniona włóknem szklanym

Product 769712 was added to Notepad.

Go to Notepad

Product 769712 was added to the cart.

Go to Web-Shop

Zakres napięcia znamionowego 110 ... 132 kV / 50 oraz 16,7 Hz

Bez zmian zakresu do instalacji trójfazowych 50 Hz i uziemionych centralnie jednofazowych linii sieci trakcyjnej 16,7 Hz.
Brak konieczności stosowania zmian zakresu.

Kategoria „S”

1 Product

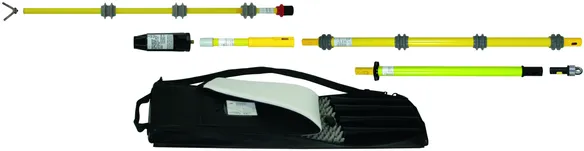

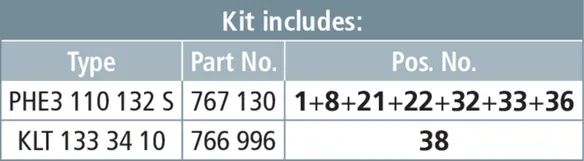

Part No. 767131 PHE3S 110 132 S

GTIN 4013364139411, Customs tariff No. (EU): 90303370, Gross weight: 6.20 kg, PU: 1.00 szt.

Images

Additional information

Certificates

Technical data

Napięcie znamionowe (U_N )	110 ... 132 kV

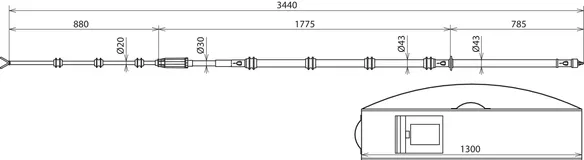

Długość całkowita (I_G )	3440 mm
Głębokość wprowadzania (I_O )	880 mm
Nr rysunku DB	3 Eku 710 001
Nr materiału DB	01 101 358

Napięcie znamionowe (U_N )	110 ... 132 kV
Rodzaj napięcia	AC
Częstotliwość	50 i 16,7 Hz
Kategoria	S
Długość całkowita (I_G )	3440 mm
Głębokość wprowadzania (I_O )	880 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Zakres temperatury pracy	–25 °C ... +55 °C, klasa klimatyczna N
Wykonanie	Zintegrowana konstrukcja
Do stosowania przy	_
Do	Do zastosowań w pomieszczeniach i na zewnątrz
Zastosowanie	Rozdzielnice i linie napowietrzne
Wykonanie	jednobiegunowy
Czytnik	Akustyczna i optyczna
Element do autotestu	tak
Materiał elektrody pobierczej	stop miedzi galwanizowany cyną
Materiał grotu pomiarowego	Rura z żywic epoksydowych wzmocniona włóknem szklanym
Materiał urządzenia wskazującego	Tworzywo sztuczne, pełna izolacja
Materiał drążka izolacyjnego	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Nr rysunku DB	3 Eku 710 001
Nr materiału DB	01 101 358

Product 767131 was added to Notepad.

Go to Notepad

Product 767131 was added to the cart.

Go to Web-Shop

Napięcie znamionowe 66 kV / 16,7 Hz

Kategoria „S” do jednostronnie uziemionych instalacji jednofazowych

1 Product

Part No. 769714 PHE3 66 16.7S SN7705

GTIN 4013364246768, Customs tariff No. (EU): 90303370, Gross weight: 3.76 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Certificates

Technical data

Napięcie znamionowe (U_N )	66 kV
Długość całkowita (I_G )	2980 mm
Głębokość wprowadzania (I_O )	880 mm

Napięcie znamionowe (U_N )	66 kV
Rodzaj napięcia	AC
Częstotliwość	16,7 Hz
Kategoria	S
Długość całkowita (I_G )	2980 mm
Głębokość wprowadzania (I_O )	880 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Zakres temperatury pracy	–25 °C ... +55 °C, klasa klimatyczna N
Wykonanie	Zintegrowana konstrukcja
Do stosowania przy	_
Do	Instalacje na zewnątrz
Zastosowanie	Górna sieć jezdna kolei elektrycznych
Wykonanie	jednobiegunowy
Czytnik	Akustyczna i optyczna
Element do autotestu	tak
Materiał elektrody pobierczej	stop miedzi galwanizowany cyną
Materiał grotu pomiarowego	Rura z żywic epoksydowych wzmocniona włóknem szklanym
Materiał urządzenia wskazującego	Tworzywo sztuczne, pełna izolacja
Materiał drążka izolacyjnego	Rura z żywic poliestrowych wzmocniona włóknem szklanym

Product 769714 was added to Notepad.

Go to Notepad

Product 769714 was added to the cart.

Go to Web-Shop
