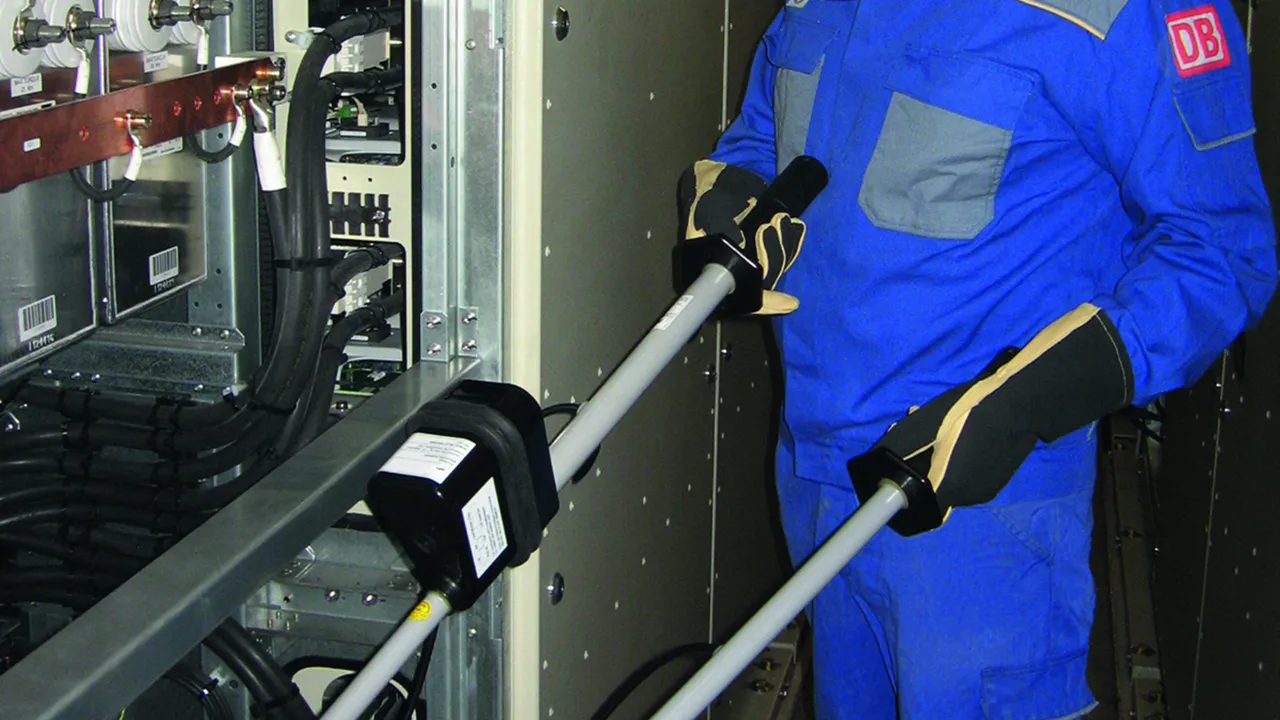

Wskaźnik napięcia stałego PHE/G

Bezpieczna kontrola braku napięcia

Do instalacji stałoprądowych (tramwaje i metro, obwód pośredni prądu stałego)
Niezawodne wskazanie
Prosta i łatwa obsługa dzięki kompaktowej konstrukcji
Przyjazny dla użytkownika

Details

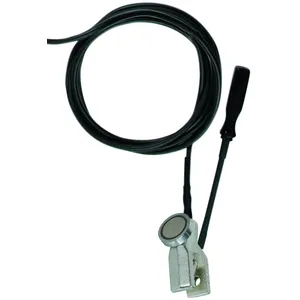

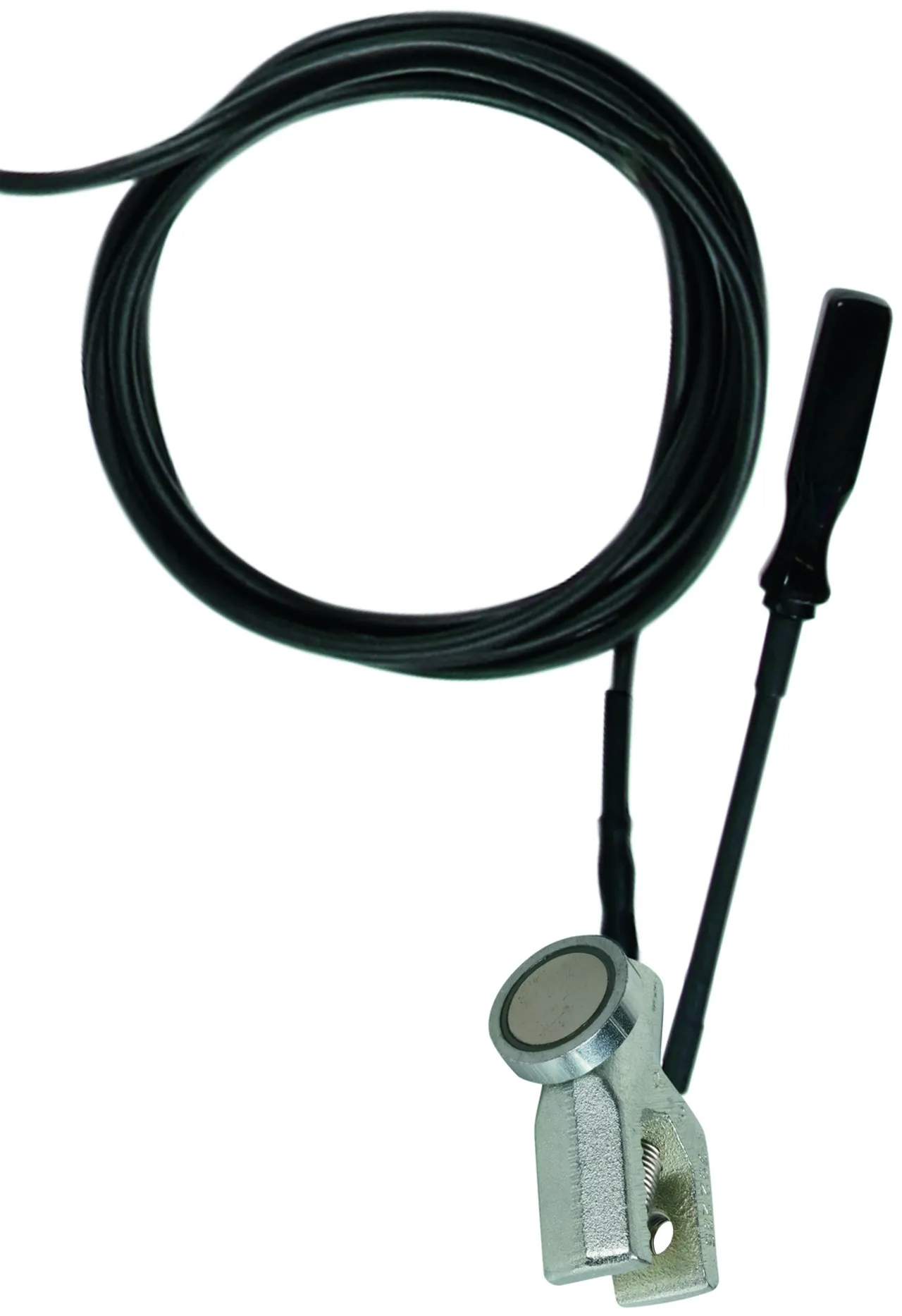

Zacisk uziemiający z regulowanym uchwytem **i magnesem**.

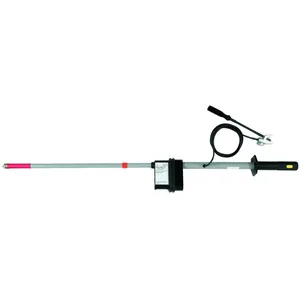

PHE/G I do napowietrznych linii jezdnych, z dodatnim biegunem na głowicy pomiarowej

Jeden drążek (trzyczęściowy)

Dor instalacji stałoprądowych z uziemionym biegunem ujemnym
Biegun dodatni: Głowica pomiarowa
Biegun ujemny: Zacisk uziemiający

1 Product

Part No. 767610 PHEG1 FD P 3

GTIN 4013364135208, Customs tariff No. (EU): 90303370, Gross weight: 5.10 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Certificates

Technical data

Napięcie zadziałania (U_t )	1,1 kV
Napięcie znamionowe (U_N )	3,0 kV
Długość, przewód uziemiający	6000 mm
Długość całkowita (l_G )	4125 mm

Napięcie zadziałania (U_t )	1,1 kV
Napięcie znamionowe (U_N )	3,0 kV
Rodzaj napięcia	DC
Długość głowicy pomiarowej (I_S )	1245 mm
Długość, drążek izolacyjny (l₁ )	1500 mm
Długość, przedłużenie rękojeści (l₂ )	1470 mm
Długość, przewód uziemiający	6000 mm
Długość całkowita (l_G )	4125 mm
Zacisk uziemiający	bez magnesu
Norma	Zgodnie z EN/IEC 61243-1 (DIN VDE 0682-411)
Zakres temperatury pracy	–25 °C ... +55 °C, klasa klimatyczna N
Do stosowania przy	_
Do	Do zastosowań w pomieszczeniach i na zewnątrz
Zastosowanie	Napowietrzne linie jezdne
Wykonanie	dwubiegunowe
Czytnik	Optyczny
Element do autotestu	tak
Materiał elektrody pobierczej	stop miedzi galwanizowany cyną
Materiał grotu pomiarowego	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Materiał urządzenia wskazującego	Tworzywo sztuczne, pełna izolacja
Materiał drążka izolacyjnego	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Materiał przewodu połączeniowego	Przewód miedziany, bardzo elastyczny

Product 767610 was added to Notepad.

Go to Notepad

Product 767610 was added to the cart.

Go to Web-Shop

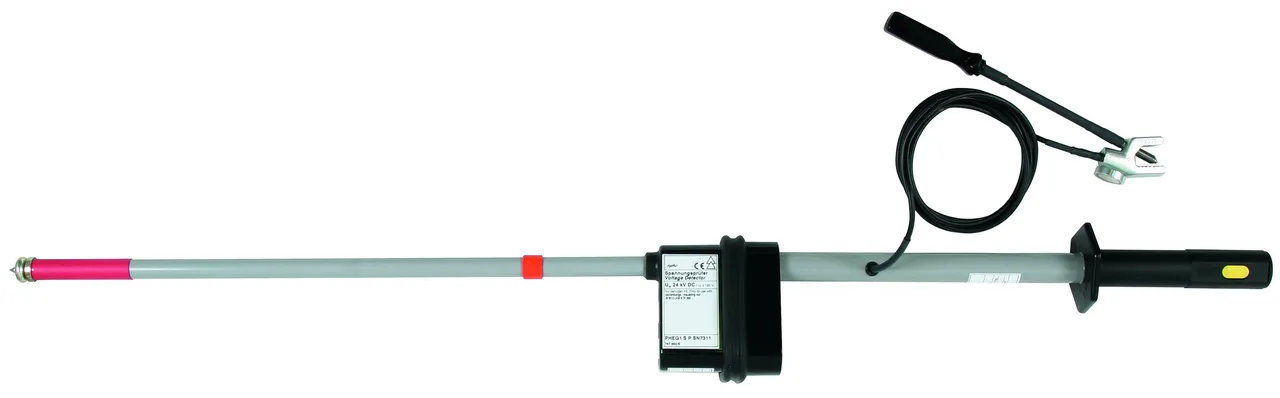

PHE/G I do napowietrznych linii jezdnych, z ujemnym biegunem na głowicy pomiarowej

Jeden drążek (czteroczęściowy)

Do instalacji stałoprądowych z uziemionym biegunem dodatnim
Biegun ujemny: Głowica pomiarowa
Biegun dodatni: Zacisk uziemiający

1 Product

Part No. 767614 PHEG1 FD M SN7223

GTIN 4013364135307, Customs tariff No. (EU): 90303370, Gross weight: 7.55 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Certificates

Technical data

Napięcie zadziałania (U_t )	0,825 kV
Napięcie znamionowe (U_N )	1,65 kV
Długość, przewód uziemiający	8000 mm
Długość całkowita (l_G )	4060 mm

Napięcie zadziałania (U_t )	0,825 kV
Napięcie znamionowe (U_N )	1,65 kV
Rodzaj napięcia	DC
Długość głowicy pomiarowej (I_S )	1245 mm
Długość, drążek izolacyjny (l₁ )	1500 mm
Długość, przedłużenie rękojeści (l₂ )	1470 mm
Długość, przewód uziemiający	8000 mm
Długość całkowita (l_G )	4060 mm
Norma	Zgodnie z DIN VDE 0682-412 (EN/IEC 61243-2)
Zakres temperatury pracy	–25 °C ... +55 °C, klasa klimatyczna N
Do stosowania przy	_
Do	Do zastosowań w pomieszczeniach i na zewnątrz
Zastosowanie	Napowietrzne linie jezdne
Wykonanie	dwubiegunowe
Czytnik	Optyczny
Element do autotestu	tak
Materiał elektrody pobierczej	stop miedzi galwanizowany cyną
Materiał grotu pomiarowego	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Materiał urządzenia wskazującego	Tworzywo sztuczne, pełna izolacja
Materiał drążka izolacyjnego	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Materiał przewodu połączeniowego	Przewód miedziany, bardzo elastyczny

Product 767614 was added to Notepad.

Go to Notepad

Product 767614 was added to the cart.

Go to Web-Shop

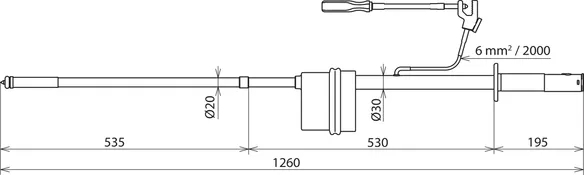

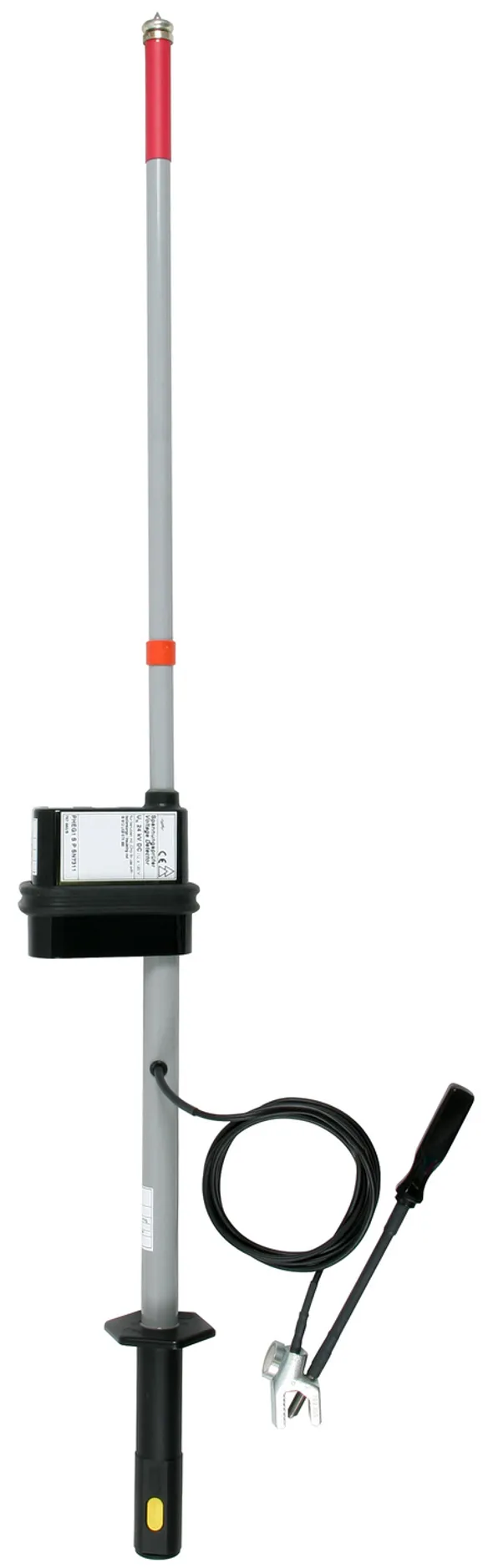

PHE/G I do rozdzielnic, z biegunem dodatnim na głowicy pomiarowej

Jeden drążek

Dor instalacji stałoprądowych z uziemionym biegunem ujemnym
Biegun dodatni: Głowica pomiarowa
Biegun ujemny: Zacisk uziemiający z magnesem

1 Product

Part No. 767666 PHEG1.S P SN7401

GTIN 4013364157071, Customs tariff No. (EU): 90303370, Gross weight: 2.90 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Certificates

Technical data

Napięcie zadziałania (U_t )	120 V
Napięcie znamionowe (U_N )	1 ... 24 kV
Długość, przewód uziemiający	2000 mm
Długość całkowita (l_G )	1260 mm
Głębokość wprowadzania (I_O )	535 mm

Napięcie zadziałania (U_t )	120 V
Napięcie znamionowe (U_N )	1 ... 24 kV
Rodzaj napięcia	DC
Długość głowicy pomiarowej (I_S )	765 mm
Długość, drążek izolacyjny (l₁ )	550 mm
Długość, przewód uziemiający	2000 mm
Długość całkowita (l_G )	1260 mm
Głębokość wprowadzania (I_O )	535 mm
Zacisk uziemiający	z magnesem
Norma	Zgodnie z EN/IEC 61243-1 (DIN VDE 0682-411)
Zakres temperatury pracy	–25 °C ... +55 °C, klasa klimatyczna N
Do stosowania przy	_
Do	Do zastosowań w pomieszczeniach i na zewnątrz
Zastosowanie	Rozdzielnice
Wykonanie	dwubiegunowe
Czytnik	Optyczny
Element do autotestu	tak
Materiał elektrody pobierczej	stop miedzi galwanizowany cyną
Materiał grotu pomiarowego	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Materiał urządzenia wskazującego	Tworzywo sztuczne, pełna izolacja
Materiał drążka izolacyjnego	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Materiał przewodu połączeniowego	Przewód miedziany, bardzo elastyczny

Product 767666 was added to Notepad.

Go to Notepad

Product 767666 was added to the cart.

Go to Web-Shop

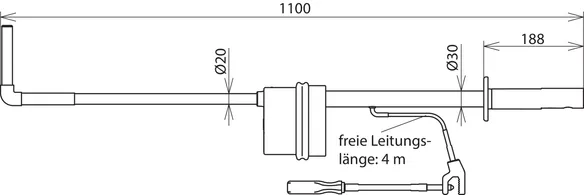

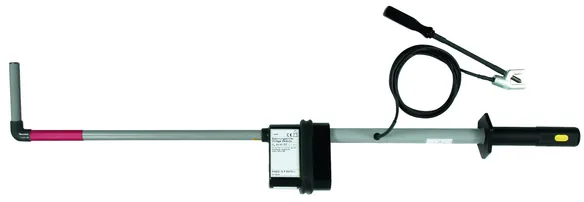

PHE/G I do rozdzielnic z dodatnim biegunem na głowicy pomiarowej, wykonanie kątowe

Jeden drążek

Dor instalacji stałoprądowych z uziemionym biegunem ujemnym
Biegun dodatni: Głowica pomiarowa
Biegunujemny: Zacisk uziemiający

1 Product

Part No. 767636 PHEG1 S P SN7240

GTIN 4013364155886, Customs tariff No. (EU): 90303370, Gross weight: 3.01 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Certificates

Technical data

Napięcie zadziałania (U_t )	60 V
Napięcie znamionowe (U_N )	3,8 kV
Długość, przewód uziemiający	4000 mm
Długość całkowita (l_G )	1100 mm

Napięcie zadziałania (U_t )	60 V
Napięcie znamionowe (U_N )	3,8 kV
Rodzaj napięcia	DC
Długość głowicy pomiarowej (I_S )	615 mm
Długość, drążek izolacyjny (l₁ )	550 mm
Długość, przewód uziemiający	4000 mm
Długość całkowita (l_G )	1100 mm
Norma	Zgodnie z DIN VDE 0682-412 (EN/IEC 61243-2)
Zakres temperatury pracy	–25 °C ... +55 °C, klasa klimatyczna N
Do stosowania przy	_
Do	Do zastosowań w pomieszczeniach i na zewnątrz
Zastosowanie	Rozdzielnice
Wykonanie	dwubiegunowe
Czytnik	Optyczny
Element do autotestu	tak
Materiał elektrody pobierczej	stop miedzi galwanizowany cyną
Materiał grotu pomiarowego	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Materiał urządzenia wskazującego	Tworzywo sztuczne, pełna izolacja
Materiał drążka izolacyjnego	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Materiał przewodu połączeniowego	Przewód miedziany, bardzo elastyczny

Product 767636 was added to Notepad.

Go to Notepad

Product 767636 was added to the cart.

Go to Web-Shop

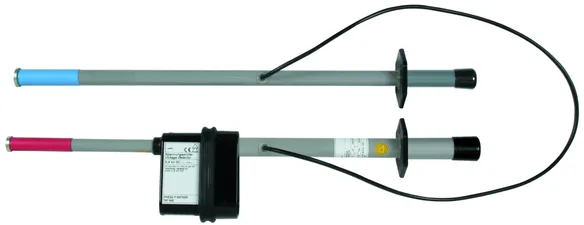

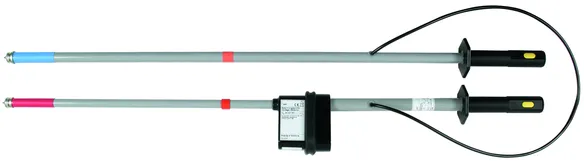

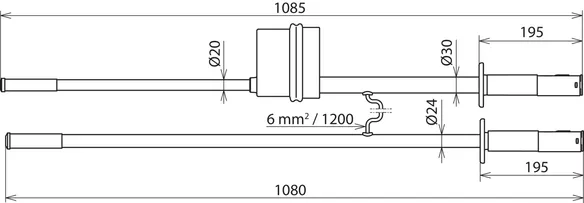

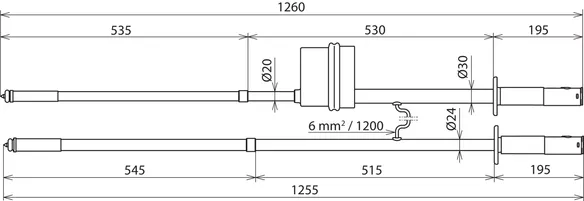

PHE/G II do rozdzielnic

Dwa drążki

Do nieuziemionych instalacji stałoprądowych
Do stałoprądowego obwodu pośredniego
Biegun dodatni: Głowica pomiarowa
Biegunujemny: Drążek izolacyjny

2 Products

Part No. 767671 PHEG2.P SN7517

GTIN 4013364156807, Customs tariff No. (EU): 90303370, Gross weight: 3.30 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Certificates

Technical data

Napięcie zadziałania (U_t )	90 V
Napięcie znamionowe (U_N )	1 ... 24 kV
Długość, przewód połączeniowy	1200 mm
Długość całkowita (l_G )	1260 mm
Głębokość wprowadzania (I_O )	545 mm

Napięcie zadziałania (U_t )	90 V
Napięcie znamionowe (U_N )	1 ... 24 kV
Rodzaj napięcia	DC
Długość głowicy pomiarowej (I_S )	765 mm
Długość, drążek izolacyjny (l₁ )	495 mm
Długość, przewód połączeniowy	1200 mm
Długość całkowita (l_G )	1260 mm
Głębokość wprowadzania (I_O )	545 mm
Norma	Zgodnie z EN/IEC 61243-1 (DIN VDE 0682-411)
Zakres temperatury pracy	–25 °C ... +55 °C, klasa klimatyczna N
Do stosowania przy	_
Do	Do zastosowań w pomieszczeniach i na zewnątrz
Zastosowanie	Rozdzielnice
Wykonanie	dwubiegunowe
Czytnik	Optyczny
Element do autotestu	tak
Materiał elektrody pobierczej	stop miedzi galwanizowany cyną
Materiał grotu pomiarowego	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Materiał urządzenia wskazującego	Tworzywo sztuczne, pełna izolacja
Materiał drążka izolacyjnego	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Materiał przewodu połączeniowego	Przewód miedziany, bardzo elastyczny

Product 767671 was added to Notepad.

Go to Notepad

Product 767671 was added to the cart.

Go to Web-Shop

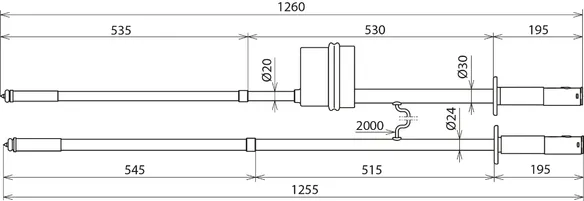

Part No. 767681 PHEG2.P SN7629

GTIN 4013364153165, Customs tariff No. (EU): 90303370, Gross weight: 2.60 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Certificates

Technical data

Napięcie zadziałania (U_t )	120 V
Napięcie znamionowe (U_N )	1 ... 24 kV
Długość, przewód połączeniowy	2000 mm
Długość całkowita (l_G )	1260 mm
Głębokość wprowadzania (I_O )	545 mm

Napięcie zadziałania (U_t )	120 V
Napięcie znamionowe (U_N )	1 ... 24 kV
Rodzaj napięcia	DC
Długość głowicy pomiarowej (I_S )	765 mm
Długość, drążek izolacyjny (l₁ )	495 mm
Długość, przewód połączeniowy	2000 mm
Długość całkowita (l_G )	1260 mm
Głębokość wprowadzania (I_O )	545 mm
Norma	Zgodnie z EN/IEC 61243-1 (DIN VDE 0682-411)
Zakres temperatury pracy	–25 °C ... +55 °C, klasa klimatyczna N
Do stosowania przy	_
Do	Do zastosowań w pomieszczeniach i na zewnątrz
Zastosowanie	Rozdzielnice
Wykonanie	dwubiegunowe
Czytnik	Optyczny
Element do autotestu	tak
Materiał elektrody pobierczej	stop miedzi galwanizowany cyną
Materiał grotu pomiarowego	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Materiał urządzenia wskazującego	Tworzywo sztuczne, pełna izolacja
Materiał drążka izolacyjnego	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Materiał przewodu połączeniowego	Przewód miedziany, bardzo elastyczny

Product 767681 was added to Notepad.

Go to Notepad

Product 767681 was added to the cart.

Go to Web-Shop

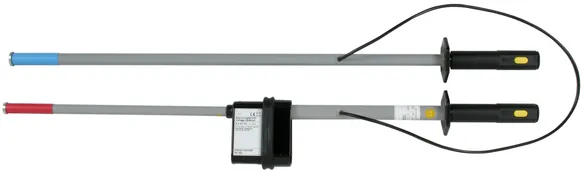

PHE/G II do rozdzielnic i stałoprądowych obwodów pośrednich

Dwa drążki

Do nieuziemionych instalacji stałoprądowych
Do stałoprądowego obwodu pośredniego (np. lokomotywy elektryczne; nr kat. 767 647)
Biegun dodatni: Głowica pomiarowa
Biegun ujemny: Drążek izolacyjny

4 Products

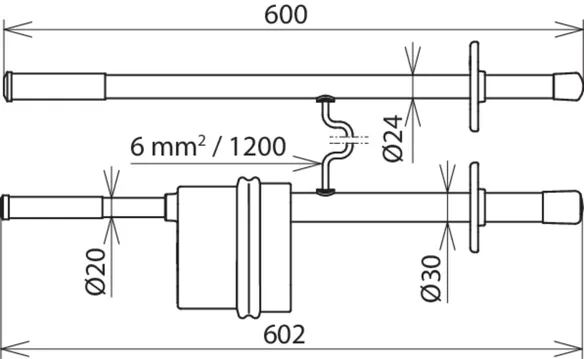

Part No. 767647 PHEG2 P SN7552

GTIN 4013364156081, Customs tariff No. (EU): 90303370, Gross weight: 2.80 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Certificates

Technical data

Napięcie zadziałania (U_t )	90 V
Napięcie znamionowe (U_N )	1 ... 4,2 kV
Długość, przewód połączeniowy	1200 mm
Długość całkowita (l_G )	600 mm

Napięcie zadziałania (U_t )	90 V
Napięcie znamionowe (U_N )	1 ... 4,2 kV
Rodzaj napięcia	DC
Długość głowicy pomiarowej (I_S )	300 mm
Długość, drążek izolacyjny (l₁ )	365 mm
Długość, przewód połączeniowy	1200 mm
Długość całkowita (l_G )	600 mm
Norma	Zgodnie z EN/IEC 61243-1 (DIN VDE 0682-411)
Zakres temperatury pracy	–25 °C ... +55 °C, klasa klimatyczna N
Do stosowania przy	_
Do	Do zastosowań w pomieszczeniach i na zewnątrz
Zastosowanie	Rozdzielnice
Wykonanie	dwubiegunowe
Czytnik	Optyczny
Element do autotestu	tak
Materiał elektrody pobierczej	stop miedzi galwanizowany cyną
Materiał grotu pomiarowego	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Materiał urządzenia wskazującego	Tworzywo sztuczne, pełna izolacja
Materiał drążka izolacyjnego	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Materiał przewodu połączeniowego	Przewód miedziany, bardzo elastyczny

Product 767647 was added to Notepad.

Go to Notepad

Product 767647 was added to the cart.

Go to Web-Shop

Part No. 767645 PHEG2 P SN7259

GTIN 4013364156067, Customs tariff No. (EU): 90303370, Gross weight: 3.30 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Certificates

Technical data

Napięcie zadziałania (U_t )	120 V
Napięcie znamionowe (U_N )	1 ... 12 kV
Długość, przewód połączeniowy	1200 mm
Długość całkowita (l_G )	1085 mm

Napięcie zadziałania (U_t )	120 V
Napięcie znamionowe (U_N )	1 ... 12 kV
Rodzaj napięcia	DC
Długość głowicy pomiarowej (I_S )	600 mm
Długość, drążek izolacyjny (l₁ )	550 mm
Długość, przewód połączeniowy	1200 mm
Długość całkowita (l_G )	1085 mm
Norma	Zgodnie z EN/IEC 61243-1 (DIN VDE 0682-411)
Zakres temperatury pracy	–25 °C ... +55 °C, klasa klimatyczna N
Do stosowania przy	_
Do	Do zastosowań w pomieszczeniach i na zewnątrz
Zastosowanie	Rozdzielnice
Wykonanie	dwubiegunowe
Czytnik	Optyczny
Element do autotestu	tak
Materiał elektrody pobierczej	stop miedzi galwanizowany cyną
Materiał grotu pomiarowego	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Materiał urządzenia wskazującego	Tworzywo sztuczne, pełna izolacja
Materiał drążka izolacyjnego	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Materiał przewodu połączeniowego	Przewód miedziany, bardzo elastyczny

Product 767645 was added to Notepad.

Go to Notepad

Product 767645 was added to the cart.

Go to Web-Shop

Part No. 767640 PHEG2 P SN7407

GTIN 4013364155978, Customs tariff No. (EU): 90303370, Gross weight: 2.88 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Certificates

Technical data

Napięcie zadziałania (U_t )	350 V
Napięcie znamionowe (U_N )	600 ... 750 V
Długość, przewód połączeniowy	1200 mm
Długość całkowita (l_G )	1085 mm

Napięcie zadziałania (U_t )	350 V
Napięcie znamionowe (U_N )	600 ... 750 V
Rodzaj napięcia	DC
Długość głowicy pomiarowej (I_S )	600 mm
Długość, drążek izolacyjny (l₁ )	550 mm
Długość, przewód połączeniowy	1200 mm
Długość całkowita (l_G )	1085 mm
Norma	Zgodnie z EN/IEC 61243-1 (DIN VDE 0682-411)
Zakres temperatury pracy	–25 °C ... +55 °C, klasa klimatyczna N
Do stosowania przy	_
Do	Do zastosowań w pomieszczeniach i na zewnątrz
Zastosowanie	Rozdzielnice
Wykonanie	dwubiegunowe
Czytnik	Optyczny
Element do autotestu	tak
Materiał elektrody pobierczej	stop miedzi galwanizowany cyną
Materiał grotu pomiarowego	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Materiał urządzenia wskazującego	Tworzywo sztuczne, pełna izolacja
Materiał drążka izolacyjnego	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Materiał przewodu połączeniowego	Przewód miedziany, bardzo elastyczny

Product 767640 was added to Notepad.

Go to Notepad

Product 767640 was added to the cart.

Go to Web-Shop

Part No. 767637 PHEG2 P SN7194

GTIN 4013364155879, Customs tariff No. (EU): 90303370, Gross weight: 2.80 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Certificates

Technical data

Napięcie zadziałania (U_t )	750 V
Napięcie znamionowe (U_N )	1,5 kV
Długość, przewód połączeniowy	1200 mm
Długość całkowita (l_G )	1085 mm

Napięcie zadziałania (U_t )	750 V
Napięcie znamionowe (U_N )	1,5 kV
Rodzaj napięcia	DC
Długość głowicy pomiarowej (I_S )	600 mm
Długość, drążek izolacyjny (l₁ )	550 mm
Długość, przewód połączeniowy	1200 mm
Długość całkowita (l_G )	1085 mm
Norma	Zgodnie z EN/IEC 61243-1 (DIN VDE 0682-411)
Zakres temperatury pracy	–25 °C ... +55 °C, klasa klimatyczna N
Do stosowania przy	_
Do	Do zastosowań w pomieszczeniach i na zewnątrz
Zastosowanie	Rozdzielnice
Wykonanie	dwubiegunowe
Czytnik	Optyczny
Element do autotestu	tak
Materiał elektrody pobierczej	stop miedzi galwanizowany cyną
Materiał grotu pomiarowego	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Materiał urządzenia wskazującego	Tworzywo sztuczne, pełna izolacja
Materiał drążka izolacyjnego	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Materiał przewodu połączeniowego	Przewód miedziany, bardzo elastyczny

Product 767637 was added to Notepad.

Go to Notepad

Product 767637 was added to the cart.

Go to Web-Shop

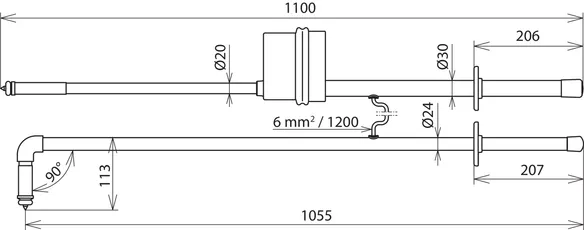

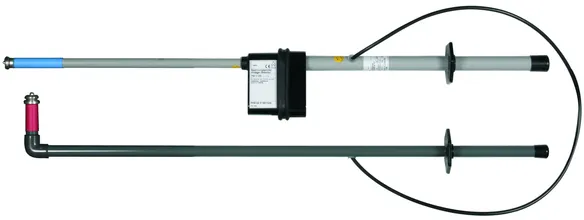

PHE/G II, z dodatnim biegunem, wykonanie kątowe

Dwa drążki

Donieuziemionych instalacji stałoprądowych
Do stałoprądowego obwodu pośredniego
Biegun dodatni: Drążek izolacyjny
Biegun ujemny: Głowica pomiarowa

1 Product

Part No. 767639 PHEG2 P SN7346

GTIN 4013364155817, Customs tariff No. (EU): 90303370, Gross weight: 3.10 kg, PU: 1.00 szt.

Images

Open PDF

Additional information

Certificates

Technical data

Napięcie zadziałania (U_t )	150 V
Napięcie znamionowe (U_N )	750 V
Długość, przewód połączeniowy	1200 mm
Długość całkowita (l_G )	1100 mm

Napięcie zadziałania (U_t )	150 V
Napięcie znamionowe (U_N )	750 V
Rodzaj napięcia	DC
Długość głowicy pomiarowej (I_S )	615 mm
Długość, drążek izolacyjny (l₁ )	550 mm
Długość, przewód połączeniowy	1200 mm
Długość całkowita (l_G )	1100 mm
Norma	Zgodnie z EN/IEC 61243-1 (DIN VDE 0682-411)
Zakres temperatury pracy	–25 °C ... +55 °C, klasa klimatyczna N
Do stosowania przy	_
Do	Do zastosowań w pomieszczeniach i na zewnątrz
Zastosowanie	Rozdzielnice
Wykonanie	dwubiegunowe
Czytnik	Optyczny
Element do autotestu	tak
Materiał elektrody pobierczej	stop miedzi galwanizowany cyną
Materiał grotu pomiarowego	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Materiał urządzenia wskazującego	Tworzywo sztuczne, pełna izolacja
Materiał drążka izolacyjnego	Rura z żywic poliestrowych wzmocniona włóknem szklanym
Materiał przewodu połączeniowego	Przewód miedziany, bardzo elastyczny

Product 767639 was added to Notepad.

Go to Notepad

Product 767639 was added to the cart.

Go to Web-Shop
