DEHNbloc Maxi 1 CI 440 / 760 FM

  • ogranicznik przepięć typu 1 na bazie iskiernika z wbudowanym bezpiecznikiem na prąd piorunowy, w zwartej obudowie
  • wysoka zdolność odprowadzania prądów udarowych do 35 kA (10/350 µs)
  • niski napięciowy poziom ochrony (z uwzględnieniem bezpiecznika)
  • wysoka zdolność ograniczania i gaszenia prądów następczych dzięki technologii RADAX Flow
  • koordynacja energetyczna z innymi ogranicznikami z serii Red / Line
  • optyczny wskaźnik działania / uszkodzenia (zielony / czerwony) w oknie kontrolnym

Details

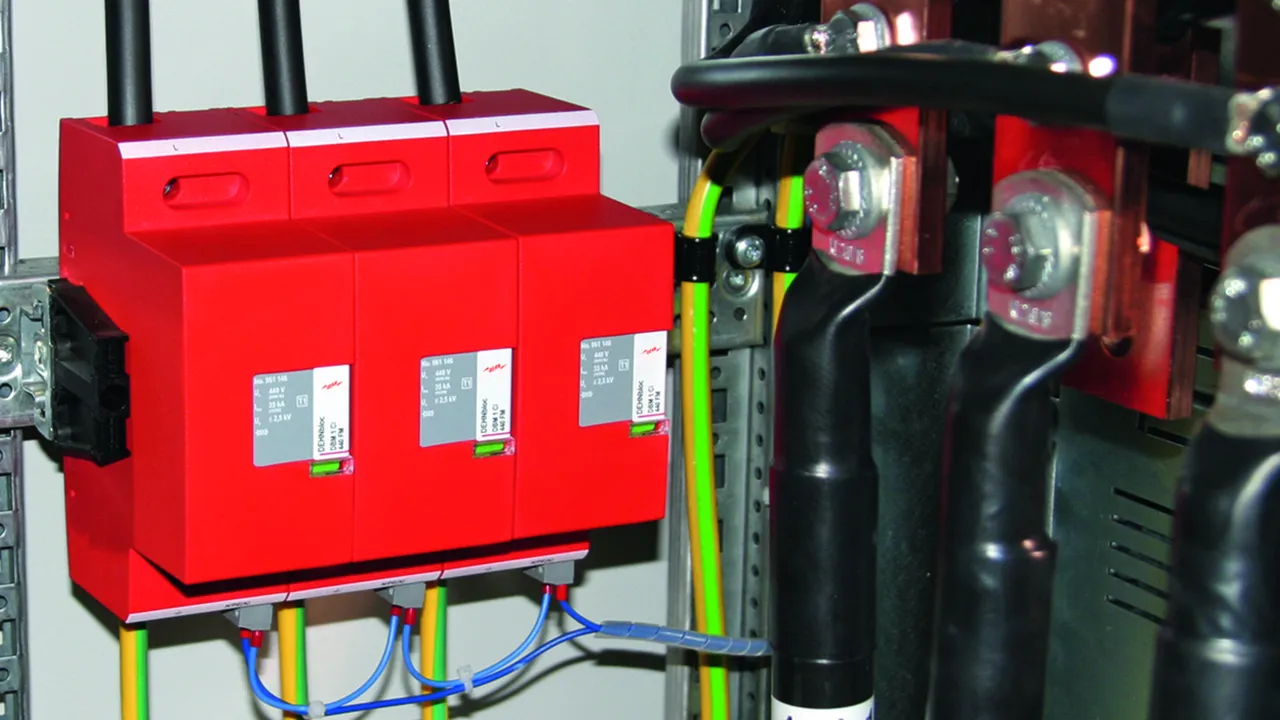

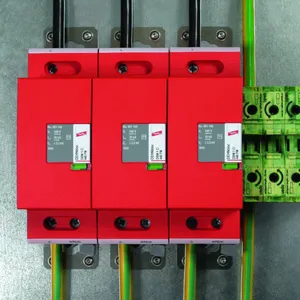

Elastyczny montaż za pomocą wsporników montażowych.

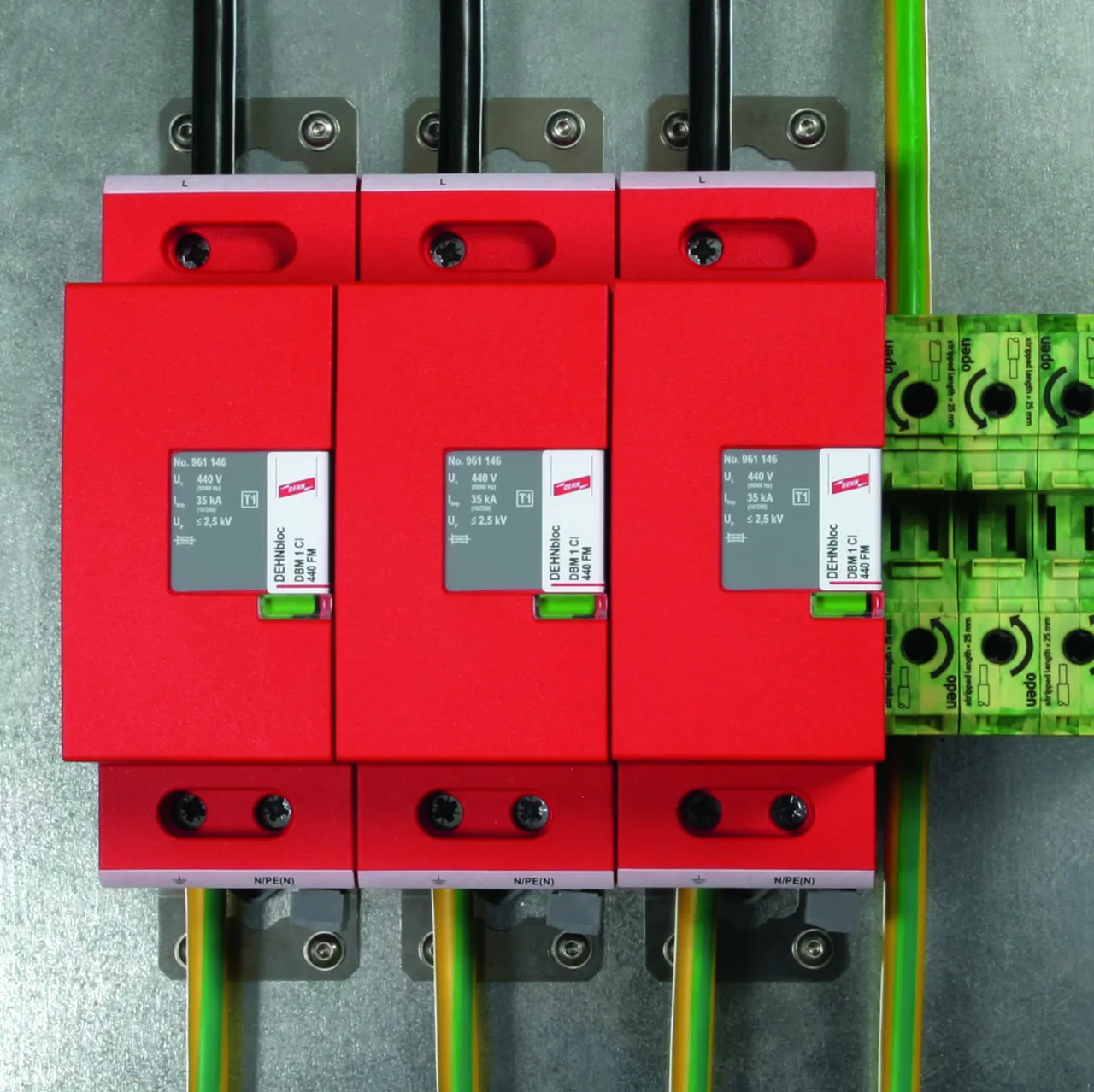

lorem ipsum

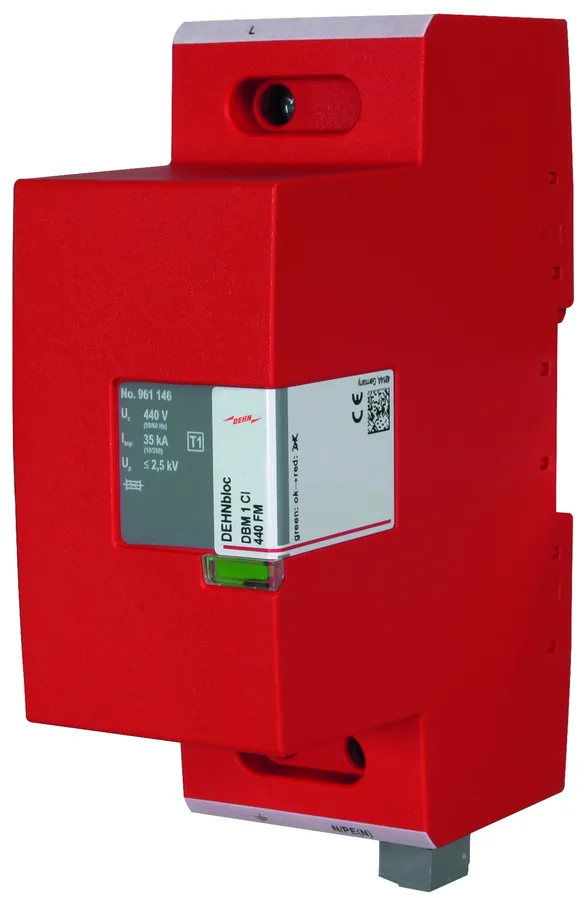

DEHNbloc Maxi 1 CI 440 FM

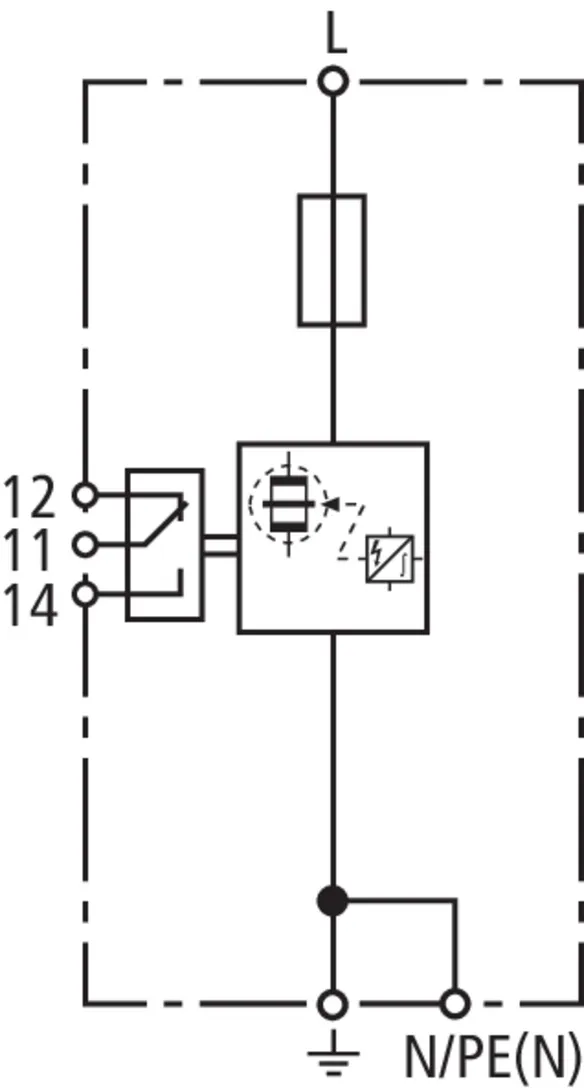

Skoordynowany jednobiegunowny ogranicznik przepięć z wbudowanym bezpiecznikiem, do sieci TN 400 / 690 V oraz sieci IT 400 V; wersja FM ze zdalną sygnalizacją stanu (bezpotencjałowy zestyk przełączny).

1 Product

Part No. 961146 DBM 1 CI 440 FM

GTIN 4013364250062, Customs tariff No. (EU): 85363090, Gross weight: 1175.20 g, PU: 1.00 szt.

Images

Additional information

Skoordynowany ogranicznik przepięć DEHNbloc Maxi 1 CI 440 FM

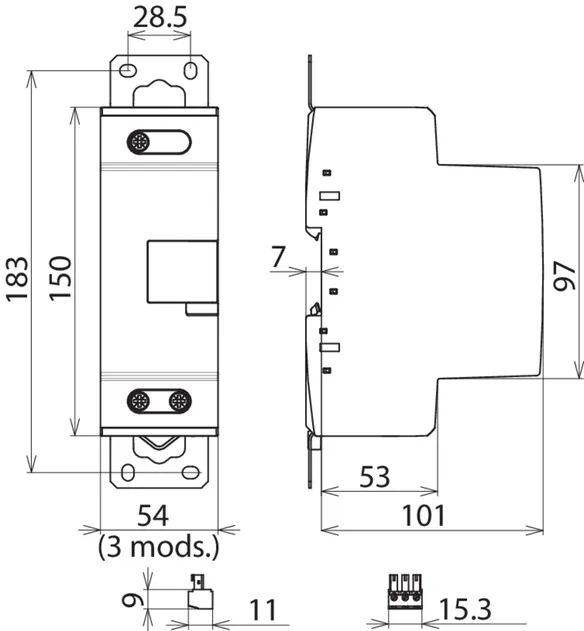

1-biegunowy skoordynowany ogranicznik przepięć, szerokość: 3 moduły
z wbudowanym bezpiecznikiem dodatkowym
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
Technika iskiernikowa RADAX-Flow
do ograniczenia prądów następczych
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 440 V AC
Napięciowy poziom ochrony: <= 2,5 kV
Prąd udarowy pioruna (10/350): 35 kA
Zdolność gaszenia prądów następczych: do 50 kArms:
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DBM 1 CI 440 FM
Nr kat.: 961146
lub podobny.

Certificates



Circuit Interruption

The backup fuse is already integrated here. This means: reduced space requirement, lower installation costs, faster wiring, and shorter connecting cables. This concept can be found in the product ranges DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI and V(A) NH...

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11 typ 1 / klasa I
Największe napięcie trwałej pracy AC (UC ) 440 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) (Iimp ) 35 kA
Napięciowy poziom ochrony (UP ) ≤ 2,5 kV
Maksymalny bezpiecznik dodatkowy zbędny
Rodzaj zestyku zdalnej sygnalizacji (FM) bezpotencjałowy zestyk przełączny

Product 961146 was added to Notepad.

Go to Notepad

Product 961146 was added to the cart.

Go to Web-Shop

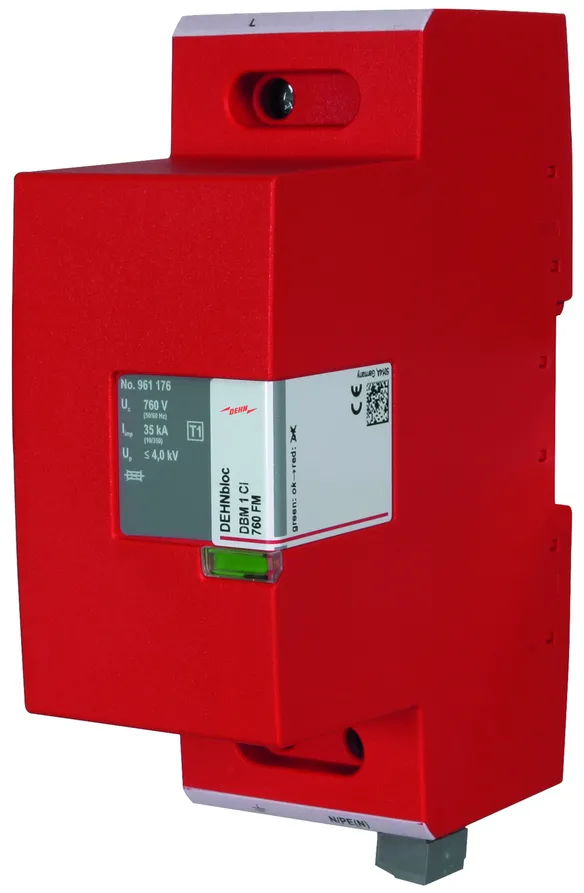

DEHNbloc Maxi 1 CI 760 FM

Skoordynowany jednobiegunowny ogranicznik przepięć z wbudowanym bezpiecznikiem, do sieci TN i IT 690 V; wersja FM ze zdalną sygnalizacją stanu (bezpotencjałowy zestyk przełączny).

1 Product

Part No. 961176 DBM 1 CI 760 FM

GTIN 4013364250123, Customs tariff No. (EU): 85363090, Gross weight: 1170.00 g, PU: 1.00 szt.

Images

Additional information

Skoordynowany ogranicznik przepięć DEHNbloc Maxi 1 CI 760 FM
1-biegunowy skoordynowany ogranicznik przepięć, szerokość: 3 moduły
z wbudowanym bezpiecznikiem dodatkowym
z zestykiem zdalnej sygnalizacji
Ogranicznik przepięć typu 1 zgodnie z EN 61643-11
Technika iskiernikowa RADAX-Flow
do ograniczenia prądów następczych
Wskaźnik uszkodzenia
Największe napięcie trwałej pracy: 760 V AC
Napięciowy poziom ochrony: <= 4 kV
Prąd udarowy pioruna (10/350): 35 kA
Zdolność gaszenia prądów następczych: do 25 kArms
Koordynacja energetyczna według DIN EN 62305-4
Ogranicznik przepięć z rodziny Red/Line

Producent: DEHN
Typ: DBM 1 CI 760 FM
Nr kat.: 961176
lub podobny.

Certificates



Circuit Interruption

The backup fuse is already integrated here. This means: reduced space requirement, lower installation costs, faster wiring, and shorter connecting cables. This concept can be found in the product ranges DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI and V(A) NH...

Wave breaker function

In the case of spark-gap-based type 1 arresters, the entire current flows through the type 1 arrester during the discharge process. Like a wave breaker, the incoming energy is greatly broken down, which significantly relieves the downstream SPDs. All type 1 arresters in the Red/Line product range feature the WBF wave breaker function.

Technical data

Ogranicznik przepięć zgodnie z PN-EN 61643-11 typ 1 / klasa I
Największe napięcie trwałej pracy AC (UC ) 760 V (50 / 60 Hz)
Prąd udarowy (10/350 µs) (Iimp ) 35 kA
Napięciowy poziom ochrony (UP ) ≤ 4 kV
Maksymalny bezpiecznik dodatkowy zbędny
Rodzaj zestyku zdalnej sygnalizacji (FM) bezpotencjałowy zestyk przełączny
