Überspannungs-schutz für PV-Anlagen in Wohngebäuden
Überspannungsschutz ist entscheidend bei der Installation von Photovoltaikanlagen in Wohngebäuden. Damit die PV-Anlage zuverlässig läuft, ist ein passendes Schutzkonzept unerlässlich, um Ausfallzeiten und finanzielle Folgen durch Reparaturkosten zu vermeiden.

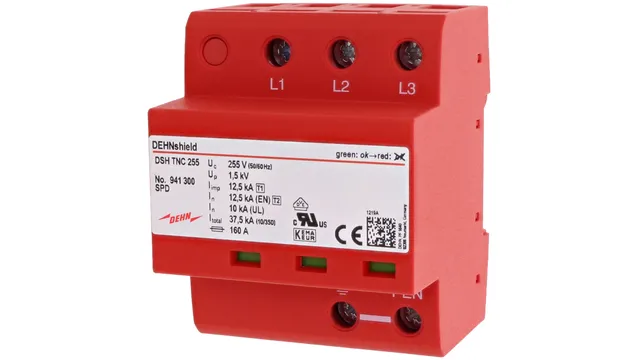

/www.dehn-international.com/store/f/62172715/HDVORSCHAU/941300.jpg)
941300
DEHNshield TNC
Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung.

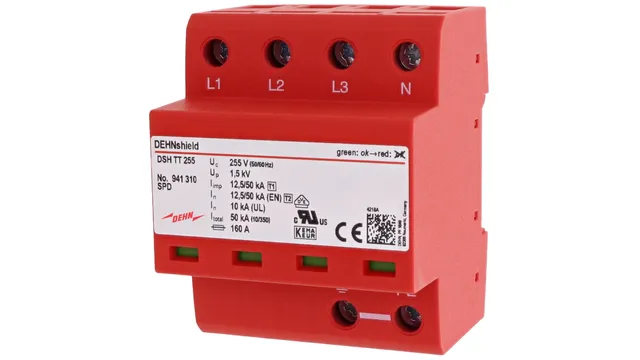

/www.dehn-international.com/store/f/62172831/HDVORSCHAU/941310.jpg)
941310
DEHNshield TT
Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung.

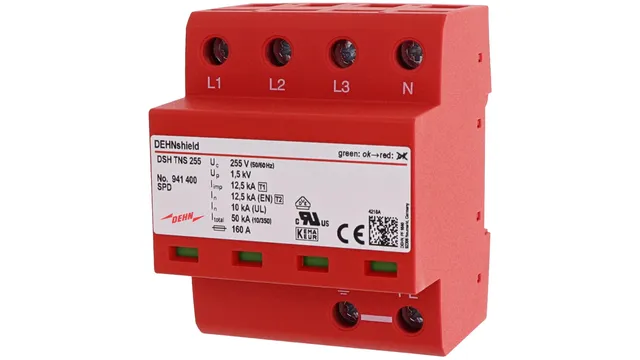

/www.dehn-international.com/store/f/62172783/HDVORSCHAU/941400.jpg)
941400
DEHNshield TNS
Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung.
/www.dehn-international.com/store/f/57080427/HDVORSCHAU/922220.jpg)
922220
DEHNbox TC B 180
Der Kombi-Ableiter schützt bei direkten Blitzeinschlägen und Überspannungen. Er bietet Sicherheit für den Telefon-/DSL-Anschluss. Die kompakte Bauweise ermöglicht eine schnelle Montage im Neubau sowie eine einfache Nachrüstung in Bestandsgebäuden.
/www.dehn-international.com/store/f/62107176/HDVORSCHAU/929161.jpg)
929161

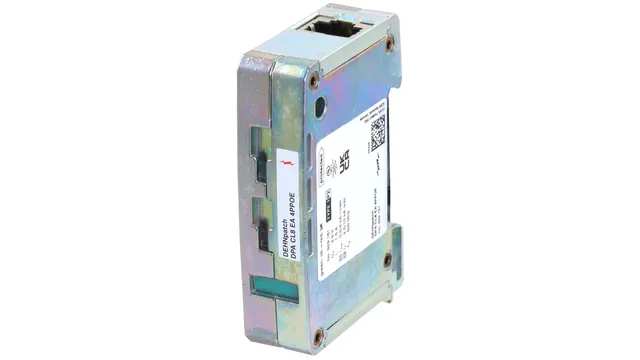

DEHNpatch Class EA
Universeller Überspannungs-Ableiter zum Schutz von IP basierten Ethernet-Applikationen in strukturierten Verkabelungen nach Klasse EA bis 500 MHz.

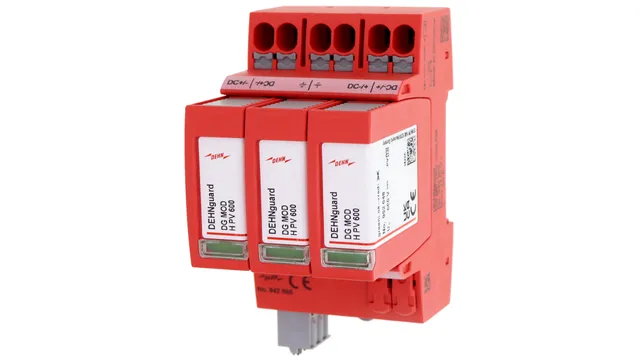

/www.dehn-international.com/store/f/61927052/HDVORSCHAU/942565.jpg)
942565
DEHNguard MP YPV 1200 FM
Der Typ 2-Ableiter ist speziell für PV-Anlagen konzipiert und schützt die DC-Seite des Wechselrichters. Die Schnellanschlusstechnik mittels praktischer Push-in-Doppelklemme erleichtert die Installation und ersetzt andernfalls notwendige Zusatzklemmen.
/www.dehn-international.com/store/f/59650766/HDVORSCHAU/900921.jpg)
900921

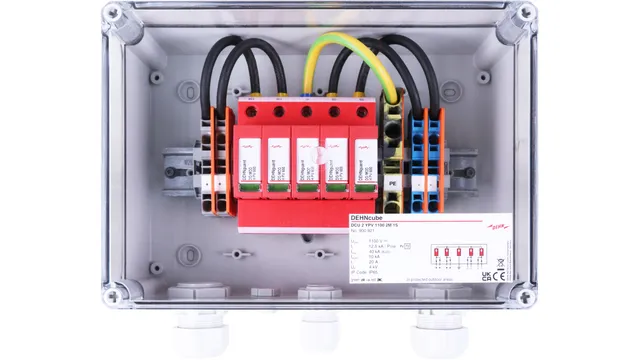

DEHNcube 2 YPV
Alternative: Anschlussfertige Systemlösung mit integriertem Typ 2-Ableiter zum Schutz der PV-Anlage vor Überspannungen. Der Generatoranschlusskasten ist für 1 MPPT- und 2 MPPT-Anwendungen verfügbar und passend für die gängigen Wechselrichtertypen.

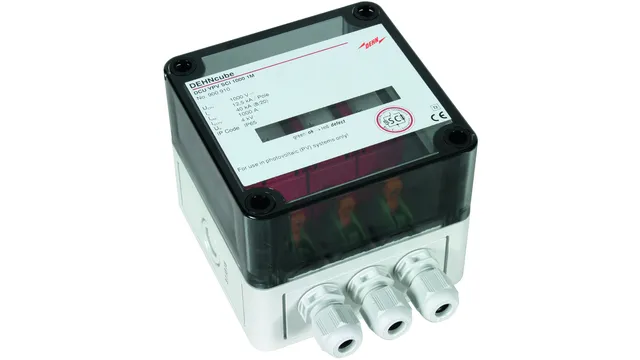

/www.dehn-international.com/store/f/59650717/HDVORSCHAU/900910.jpg)
900910
DEHNcube YPV SCI 1000 1M
Alternative: Typ 2-Ableiter für die DC-Seite sorgt für sicheren Schutz des Wechselrichters im Innen- und Außenbereich. Ideal auch für die Nachrüstung.

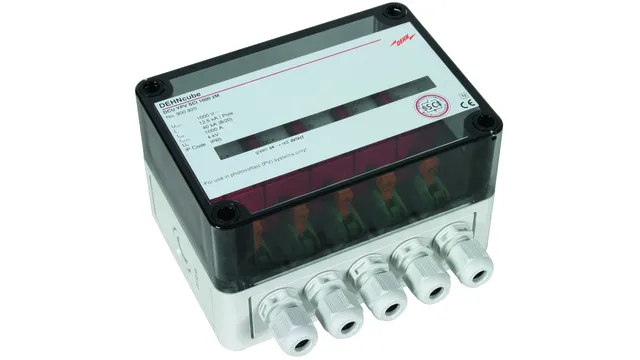

/www.dehn-international.com/store/f/59650740/HDVORSCHAU/900920.jpg)
900920
DEHNcube YPV SCI 1000 2M
Alternative: Typ 2-Ableiter für die DC-Seite sorgt für sicheren Schutz des Wechselrichters im Innen- und Außenbereich. Ideal auch für die Nachrüstung.

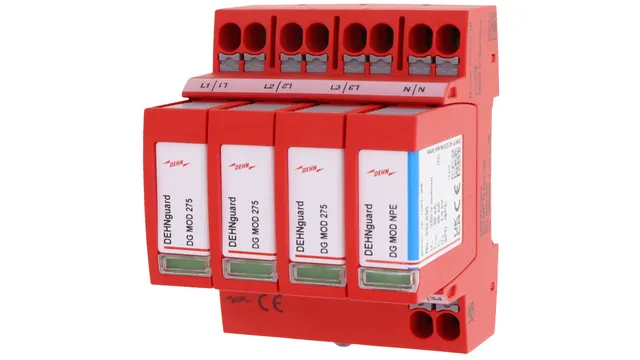

/www.dehn-international.com/store/f/62374569/HDVORSCHAU/942310.jpg)
942310
DEHNguard MP TT
Mehrpoliger Überspannungsableiter DEHNguard MP, Typ 2 + Typ 3 nach EN 61643-11, bestehend aus Basisteil mit gesteckten Schutzmodulen und Doppel-Push-In-Anschlussklemme für Stich- und Durchgangsverdrahtung geeignet. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control.

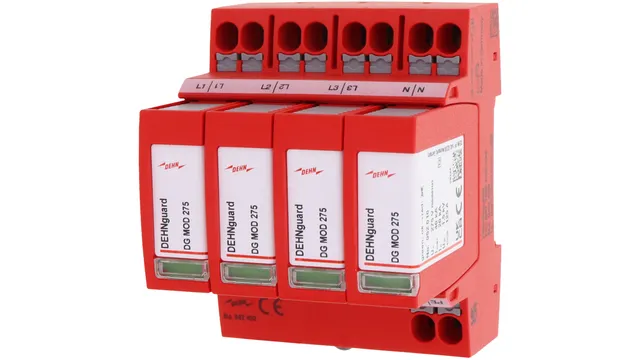

/www.dehn-international.com/store/f/62374519/HDVORSCHAU/942400.jpg)
942400
DEHNguard MP TNS
Mehrpoliger Überspannungsableiter DEHNguard MP, Typ 2 + Typ 3 nach EN 61643-11, bestehend aus Basisteil mit gesteckten Schutzmodulen und Doppel-Push-In-Anschlussklemme für Stich- und Durchgangsverdrahtung geeignet. Hohe Gerätesicherheit durch Ableiterüberwachung mit Thermo-Dynamik-Control.
Anforderungen an den Überspannungsschutz
Bei der Installation einer neuen PV-Anlage oder der Erweiterung einer vorhandenen Anlage wird in die bestehende Elektroinstallation eingegriffen. Der elektrische Anschluss erfolgt über einen eigenen oder neuen Stromkreis, der nach den aktuell gültigen Normen zu errichten ist. Für diesen Fall ergibt sich aus den Normen die Notwendigkeit zum Überspannungsschutz auf der AC-Seite (NIN 2020) und zum besonderen Schutz des Wechselrichters auf der DC-Seite (SN EN 62305).
Generell sollten die Schutzkomponenten so nah wie möglich am Gerät platziert werden. Dies sind mögliche Einbauorte:
- Zum Schutz der AC-Seite im Zählerschrank oder direkt am AC-Ausgang des Wechselrichters
- Zum Schutz der DC-Seite in einem Generator-Anschlusskasten direkt vor dem Wechselrichter
Beträgt die Leitungslänge zwischen Wechselrichter und Überspannungsableiter mehr als 10 m, empfiehlt sich ein weiteres Überspannungsschutzgerät Typ 2. Ein zusätzlicher Überspannungsschutz für den Batteriespeicher ist in der Regel nur dann nötig, wenn er nicht in unmittelbarer Nähe zum Wechselrichter platziert ist.
Vollständiges Schutzkonzept
Überspannungsschutz im Einfamilienhaus
Da moderne Einfamilienhäuser zunehmend elektrischer werden, ist Überspannungsschutz besonders wichtig. Ein wirksames Überspannungsschutzkonzept schützt elektrische bzw. elektronische Systeme und Geräte vor Schäden in Folge von zu hohen Spannungen.
Erfahren Sie, wie Sie neben Ihrer Photovoltaikanlage auch die Wallbox und smarte Haustechnik schützen.
Zum SchutzkonzeptDownloads
Nutzen Sie den Filter, um schneller zu Ihrem Thema zu finden. Wenn Sie weitere Informationen benötigen, helfen wir Ihnen gerne weiter.
| Broschüre | DEHN schützt Photovoltaikanlagen | Blitz- und Überspannungsschutz für Aufdach- und Freiflächenanlagen | .pdf 3 MB |
| Schutzvorschlag | Photovoltaik-Dachanlagen | Blitz- und Überspannungsschutz für Photovoltaik-Dachanlagen | .pdf 3.2 MB |
| Flyer | DEHNguard MP YPV | Der DC-Überspannungs-Ableiter Typ 2 mit Push-in-Doppelklemme | .pdf 301 KB |
