Betonvasalási technológia

Betonbeépítéshez a földelőrendszer korróziómentes csatlakozásaként védőpotenciál-kiegyenlítéshez és/vagy a levezető funkcionális potenciálkiegyenlítéséhez, pl. az épületek vasalására.

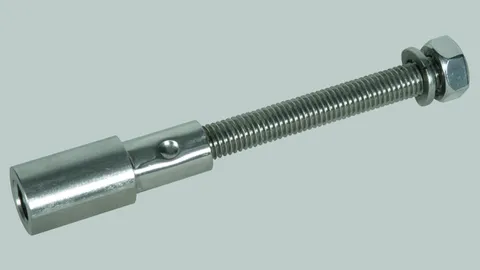

Az M10 és M12 duplamenetnél a csavarok következő min. hosszaira kell ügyelni:
35 mm M10-nél (menethosszúság 40 mm)
15 mm M12-nél (menethosszúság 20 mm)

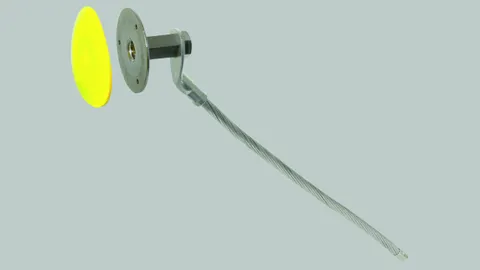

Betonbeépítéshez a földelőrendszer rugalmas, korróziómentes csatlakozásaként védőpotenciál-kiegyenlítéshez és/vagy a levezető funkcionális potenciálkiegyenlítéséhez, pl. az épületek vasalására.

M16 csatlakozómenettel nagyobb áramterhelésre (50 Hz), pl. a gyűrűs potenciálkiegyenlítés csatlakoztatásához 1 kV fölötti névleges váltakozó feszültségű erősáramú berendezések földelőrendszereire (transzformátor-földelés).

MV-sorkapoccsal NIRO-ból (V4A) kör keresztmetszetű vezető 8-10 mm számára.

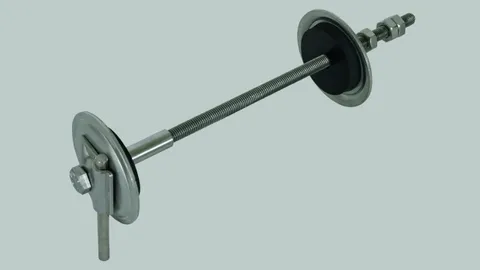

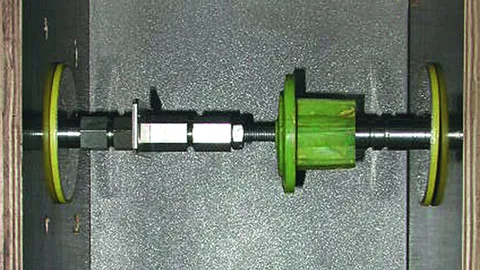

Föld- / potenciálkiegyenlítő vezetők nyomóvízálló átvezetéséhez falaknál, M10 menetes szárral NIRO-ból.
Kivitel utólagos beszerelésre furattal (Ø14 mm) vagy adott esetben a zsalu kész terpesztésével.
1 bar-ig terjedő nyomásos vízpróbával, ami 10 m mélységig terjedő beépítési helyzetet jelent álló vízzel szemben.

Zsaluba való beépítésre.
Alkalmas nyomóvízálló átvezetésre falakon át, pl. a gyűrűs földelő összekapcsolására a potenciálkiegyenlítő sínnel vagy a potenciálkiegyenlítő vezetővel az alapban.

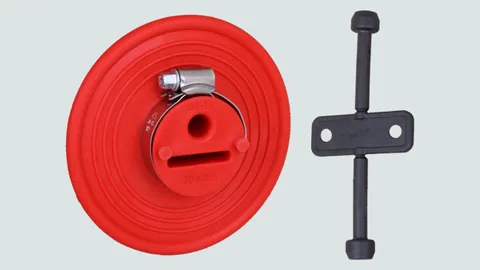

Nyomóvízálló tömítőgallér kör keresztmetszetű (Ø8-10 mm) és lapos vezető (30 x 3,5 mm) számára vízzáró alaplemezeknél / falaknál (pl. fehér kád).

Forgatónyomaték ellenőrző kulccsal a két nemesacél feszítőszalag egyszerű meghúzásához.

MPA-bevizsgált 5,0 bar-ig, metángáz-álló, radonbiztos (MB 101 FHRK tájékoztató szerint)

WU-irányelv: Igénybevételi osztály 1 + 2

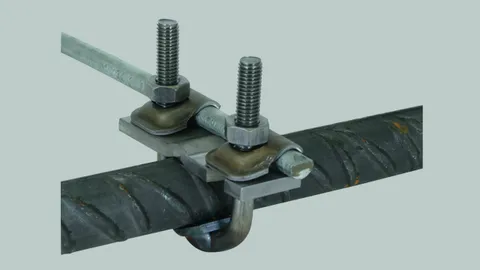

Kör- és laposvezetők összekapcsolására betonalapban vagy betonacél-hálók és vasalások összekötésére kör- és laposvezetőkkel.

Elrendezés:
(II) = párhuzamos
(+) = kereszt

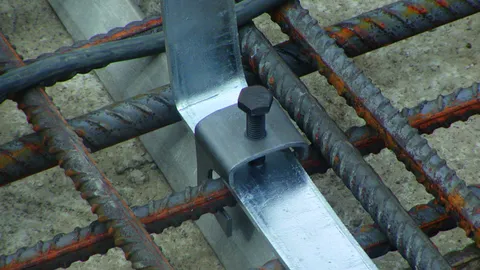

A vasalás összekapcsolására befogóbakkal.
Kör keresztmetszetű vezető vagy földelési fixpont egyidejű rögzítéssel a zsaluban.

Elrendezés:
(II) = párhuzamos
(+) = kereszt

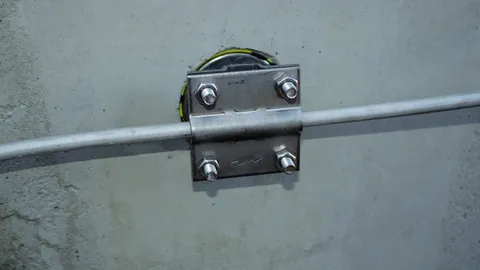

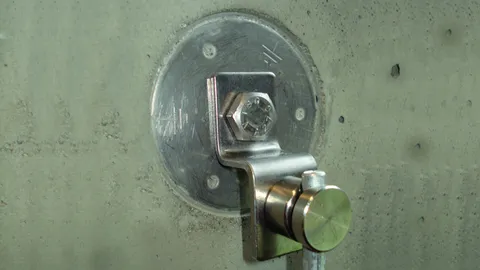

Rácsavarozásra földelési fixpontra (EFP) pl. potenciálkiegyenlítő sín csatlakoztatására vagy szerkezeti elemek (pl. acéltartók vagy hasonlók) bekötésére rácsavarozással.

Kör keresztmetszetű és lapos vezetők csatlakozására földelési fixpontokra M10 / 12 (pl. cikkszám 478 011, 478 200) és M16 (cikkszám 478 027) menettel.
M10 csatlakozómenetes kivitelek a földelési fixpont hátoldalán való szereléshez (csatlakozótengely nélkül) pl. szalagkábelhez alkalmasak

Csatlakozáshoz földelési fixpontokra M10 menettel, ellenanyával és rugós alátéttel, periméterszigetelésnél vagy hőszigetelő kompozit rendszereknél való alkalmazásra.

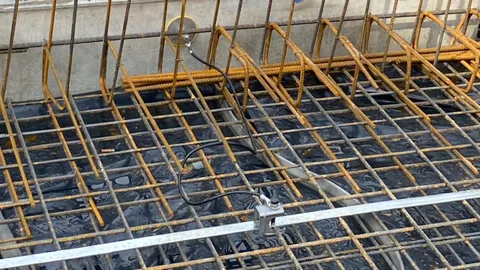

A DIN 18014 „Betonalap földelő – tervezés, kivitelezés és dokumentáció” szabványnak megfelelően a potenciálkiegyenlítés vezetőit/betonalap földelőket 2 méterenként össze kell kapcsolni az alaplemez vasalásával.

Betonacél-hálók vagy vasalások összekapcsolására kör- és laposvezetőkkel.
Elrendezés: (II) = párhuzamos (+) = kereszt

Gyors és biztonságos:

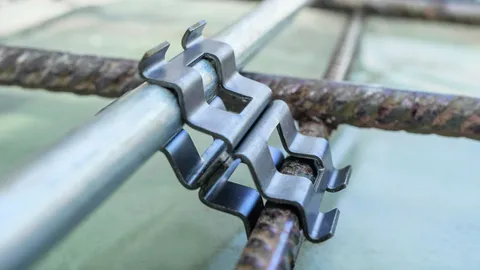

A DEHNclip vasaláskapocs lehetővé teszi a földelő gyors, szerszámmentes összekötését a vasalástesttel. A DEHNclip a DIN EN 62561-1 szabványnak megfelelően 50 kA (10/350 μs) villámáram-vezetőképességre van bevizsgálva.

A 2014. márciusi DIN 18014 „Betonalap földelő – tervezés, kivitelezés és dokumentáció” szabványnak megfelelően a betonalap földelőket 2 méterenként össze kell kapcsolni az alaplemez vasalásával. Ezekre a kapcsolatokra különböző lehetőségek adottak. A szorítócsatlakozás ennek során a leggazdaságosabb összekötési formának mutatkozott, mivel az a helyszínen egyszerűen és gyorsan elkészíthető.

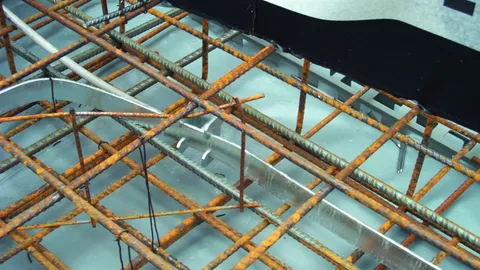

Az érvényes villámvédelmi szabványosításnak megfelelően is többek között betonacélt kell a levezetőrendszer természetes alkotóelemeiként használni. A továbbiakban a DIN EN 10080:2005 szerinti betonvasak névleges és külső átmérői, valamint keresztmetszetei áttekintése látható.

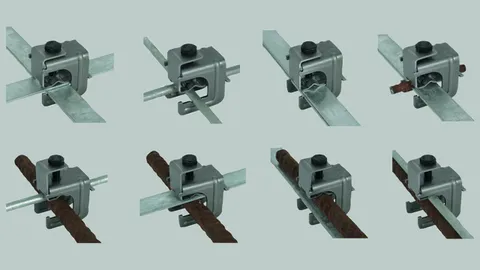

Betonacél-hálók vagy vasalások összekapcsolására kör- és laposvezetőkkel.
Elrendezés: (II) = párhuzamos (+) = kereszt

Kör- és laposvezetők összekapcsolására betonalapban.
T-, kereszt- és párhuzamos kapcsolatokhoz, a vezetők befűzési kényszere nélkül.

Elrendezés:
(II) = párhuzamos
(+) = kereszt
