连接夹具，带螺柱

用于圆导体和扁平导体与固定接地端子的连接，如：M10 / M12螺纹接口（货号：478 011，478 200）和M16螺纹接口（货号：478 027）的固定接地端子。

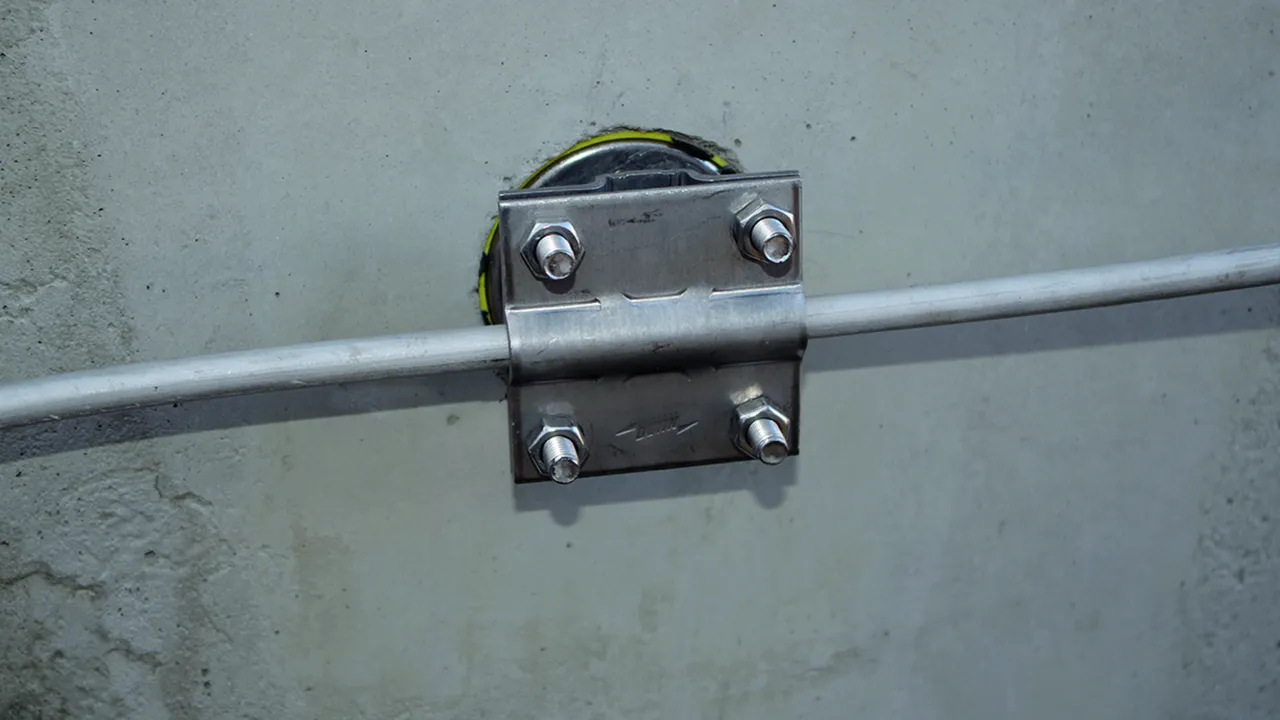

带M10螺纹的夹具也适用于安装在固定接地端子（无端子轴）的后面，如：连接扁平导体。

重型设计 M10

1 Product

Part No. 478141 AK 7.10 FL40 GBM10X45 STTZN

GTIN 4013364101425, Customs tariff No. (EU): 853590, Gross weight: 348.00 g, PU: 10.00 件

Images

Additional information

带螺纹螺栓的连接端子，重型设计 M10 镀锌钢
用于圆导体和扁平导体与
M10 / M12 螺纹接口的固定接地端子连接

也适用于安装在固定接地端子的后面

夹具材料: 镀锌钢 St/tZn
夹持范围 圆导体 / 扁平导体: 7-10 / 30-40 mm
夹紧范围（多股线/单股线）: 35-95 mm2
螺柱材料: 不锈钢 StSt
螺栓: M10 x 45 / M8 x 25 mm
螺栓 / 螺母 材料: 不锈钢 StSt
测试标准: EN 62561-1

制造商： DEHN
型号: AK 7.10 FL40 GBM10X45 STTZN
货号: 478141
其他类似产品

Certificates



Technical data

夹具材料 镀锌钢 St/tZn
夹持范围 圆导体 / 扁平导体 7-10 / 30-40 mm
夹紧范围（多股线/单股线） 35-95 mm2
尺寸 70 x 70 x 3 mm
测试标准 EN 62561-1
*) 更多详细信息，请参阅制造商测试报告。

Product 478141 was added to Notepad.

Go to Notepad

Product 478141 was added to the cart.

Go to Web-Shop

重型设计 M12

1 Product

Part No. 478149 AK 7.10 FL40 GBM12X55 V4A

GTIN 4013364154964, Customs tariff No. (EU): 853590, Gross weight: 400.50 g, PU: 10.00 件

Images

Additional information

带螺纹螺栓的连接端子，重型设计 M12 不锈钢 (V4A)
用于圆导体和扁平导体与
M10 / M12 螺纹接口的固定接地端子连接

也适用于安装在固定接地端子的后面

夹具材料: 不锈钢 StSt (V4A)
夹持范围 圆导体 / 扁平导体: 7-10 / 30-40 mm
螺柱材料: 不锈钢 StSt (V4A)
螺栓: M12 x 55 / M8 x 25 mm
螺栓 / 螺母 材料: 不锈钢 StSt (V4A)
测试标准: EN 62561-1

制造商： DEHN
型号: AK 7.10 FL40 GBM12X55 V4A
货号: 478149
其他类似产品

Certificates



Technical data

夹具材料 不锈钢 StSt (V4A)
夹持范围 圆导体 / 扁平导体 7-10 / 30-40 mm
尺寸 70 x 70 x 3 mm
测试标准 EN 62561-1
短路电流 (AC 50 Hz / DC) (1 s; ≤ 300 °C) 3.3 kA
*) 更多详细信息，请参阅制造商测试报告。

Product 478149 was added to Notepad.

Go to Notepad

Product 478149 was added to the cart.

Go to Web-Shop

轻型设计 M10

1 Product

Part No. 478129 AK ZS 8.10 FL30 GBM10X60 V4A

GTIN 4013364118508, Customs tariff No. (EU): 853590, Gross weight: 148.00 g, PU: 10.00 件

Images

Additional information

带螺纹螺栓的连接端子，轻型设计 M10 不锈钢 (V4A)
用于圆导体和扁平导体与
M10 / M12 螺纹接口的固定接地端子连接

也适用于安装在固定接地端子的后面

夹具材料: 不锈钢 StSt (V4A)
夹持范围 圆导体 / 扁平导体: 8-10 / 30 mm
夹紧范围（多股线/单股线）: 35-95 mm2
螺柱材料: 不锈钢 StSt (V4A)
螺栓: M10 x 60 / M8 x 16 mm
螺栓 / 螺母 材料: 不锈钢 StSt (V4A)
测试标准: EN 62561-1

制造商： DEHN
型号: AK ZS 8.10 FL30 GBM10X60 V4A
货号: 478129
其他类似产品

Certificates



Technical data

夹具材料 不锈钢 StSt (V4A)
夹持范围 圆导体 / 扁平导体 8-10 / 30 mm
夹紧范围（多股线/单股线） 35-95 mm2
尺寸 58 x 30 x 2.5 mm
测试标准 EN 62561-1
短路电流 (AC 50 Hz / DC) (1 s; ≤ 300 °C) 2.7 kA
*) 更多详细信息，请参阅制造商测试报告。

Product 478129 was added to Notepad.

Go to Notepad

Product 478129 was added to the cart.

Go to Web-Shop
