支撑管带 HVI light plus 引下线

耐高压绝缘引下线，根据 DIN EN 62305-3 (VDE 0185-305-3) 标准，用于保持与导电部件的隔离距离。适合等效间隔距离 s ≤ 60 cm（空气环境）或 s ≤ 120 cm（固体环境）的使用环境。
隐蔽的支撑管，带有预装的内置 HVI light plus 引下线，风影响区域较小。
长度可从 6 m 至 70 m 灵活选择。
由于线缆是按需定制的（预装引下线长度），所以无法退换货。

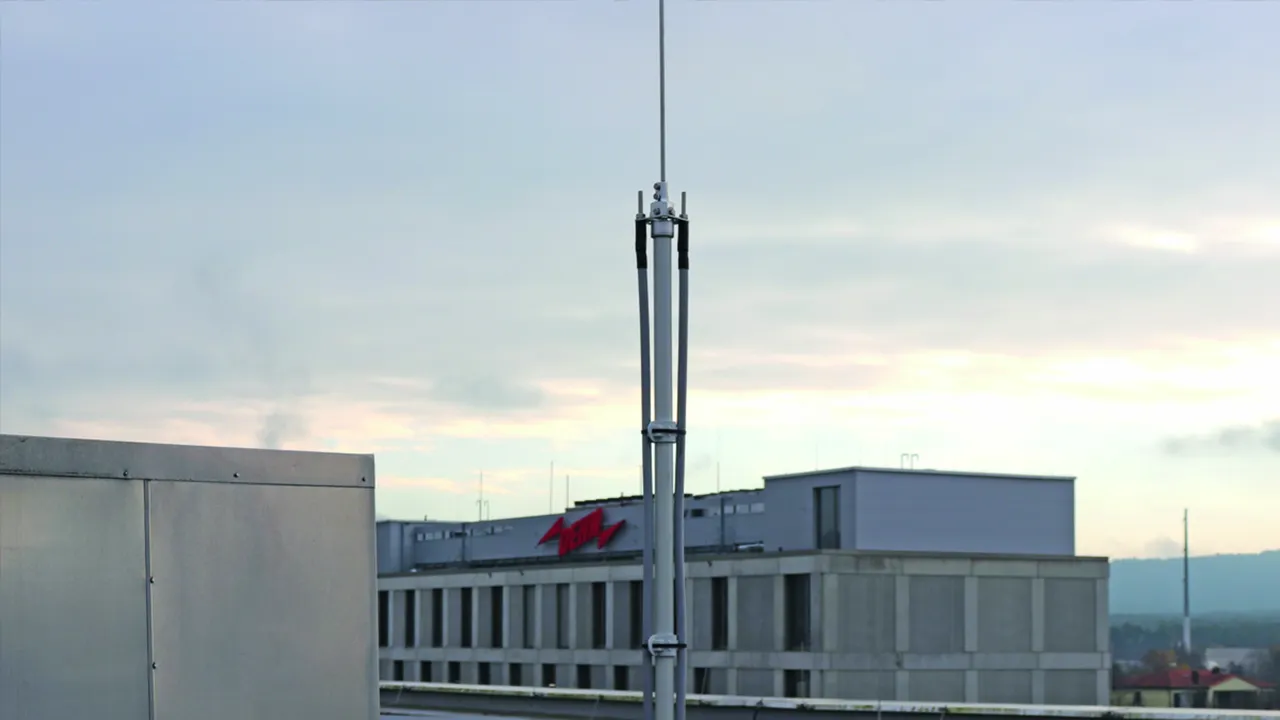

支撑管中的 HVI light plus 引下线，带接闪针

支撑管，带内置密封端/等电位弹簧元件和 Ø10 mm 的不锈钢接闪针，长度 500 / 1000 mm。

4 Products

Part No. 819672 HVI LI PL L6M SR1600 FSP500 GFK AL V2A

GTIN 4013364494527, Customs tariff No. (EU): 853890, Gross weight: 8.10 kg, PU: 1.00 件

Images

Additional information

HVI light plus 引下线在支撑管内，带接闪针（灰色）
HVI light plus 引下线在支撑管内
耐高压绝缘引下线，
用于保持与导电部件
的隔离距离
符合 DIN EN 62305-3 (VDE 0185-305-3) 标准
等效隔离距离 s =< 60 cm（空气环境）
或 s =< 120 cm（固体环境）。
支撑管带 HVI light plus 引下线，并且符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)。
HVI light plus 引下线敷设在支撑管内，带有特殊的
内置密封端和接闪针（直径 10 mm 长度 500 mm）
支撑管材料: 玻璃钢 / 铝
支撑管长度: 1600 mm
运输长度: 1600 mm
引下线直径 Ø: 21 mm
引下线颜色: 灰色 ●
导体材料: Cu
最小起订长度: 6 m
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: HVI LI PL L6M SR1600 FSP500 GFK AL V2A
货号: 819672
其他类似产品

Certificates



Technical data

接闪针材料 不锈钢
接闪针长度 500 mm
支撑管材料 玻璃钢 / 铝
支撑管长度 1600 mm
运输长度 1600 mm
外径 Ø 40 mm
引下线直径 Ø 21 mm
引下线颜色 灰色 ●
导体材料 Cu
最小起订长度 6 m
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819672 was added to Notepad.

Go to Notepad

Product 819672 was added to the cart.

Go to Web-Shop

Part No. 819673 HVI LI PL L6M SR1600 FSP1000 GFK AL V2A

GTIN 4013364494534, Customs tariff No. (EU): 853890, Gross weight: 8.37 kg, PU: 1.00 件

Images

Additional information

HVI light plus 引下线在支撑管内，带接闪针（灰色）
HVI light plus 引下线在支撑管内
耐高压绝缘引下线，
用于保持与导电部件
的隔离距离
符合 DIN EN 62305-3 (VDE 0185-305-3) 标准
等效隔离距离 s =< 60 cm（空气环境）
或 s =< 120 cm（固体环境）。
支撑管带 HVI light plus 引下线，并且符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)。
HVI light plus 引下线敷设在支撑管内，带有特殊的
内置密封端和接闪针（直径 10 mm 长度 1000 mm）
支撑管材料: 玻璃钢 / 铝
支撑管长度: 1600 mm
运输长度: 1600 mm
引下线直径 Ø: 21 mm
引下线颜色: 灰色 ●
导体材料: Cu
最小起订长度: 6 m
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: HVI LI PL L6M SR1600 FSP1000 GFK AL V2A
货号: 819673
其他类似产品

Certificates



Technical data

接闪针材料 不锈钢
接闪针长度 1000 mm
支撑管材料 玻璃钢 / 铝
支撑管长度 1600 mm
运输长度 1600 mm
外径 Ø 40 mm
引下线直径 Ø 21 mm
引下线颜色 灰色 ●
导体材料 Cu
最小起订长度 6 m
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819673 was added to Notepad.

Go to Notepad

Product 819673 was added to the cart.

Go to Web-Shop

Part No. 819674 HVI LI PL L6M SR2400 FSP500 GFK AL V2A

GTIN 4013364494541, Customs tariff No. (EU): 853890, Gross weight: 9.10 kg, PU: 1.00 件

Images

Additional information

HVI light plus 引下线在支撑管内，带接闪针（灰色）
HVI light plus 引下线在支撑管内
耐高压绝缘引下线，
用于保持与导电部件
的隔离距离
符合 DIN EN 62305-3 (VDE 0185-305-3) 标准
等效隔离距离 s =< 60 cm（空气环境）
或 s =< 120 cm（固体环境）。
支撑管带 HVI light plus 引下线，并且符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)。
HVI light plus 引下线敷设在支撑管内，带有特殊的
内置密封端和接闪针（直径 10 mm 长度 500 mm）
支撑管材料: 玻璃钢 / 铝
支撑管长度: 2400 mm
运输长度: 2400 mm
引下线直径 Ø: 21 mm
引下线颜色: 灰色 ●
导体材料: Cu
最小起订长度: 6 m
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: HVI LI PL L6M SR2400 FSP500 GFK AL V2A
货号: 819674
其他类似产品

Certificates



Technical data

接闪针材料 不锈钢
接闪针长度 500 mm
支撑管材料 玻璃钢 / 铝
支撑管长度 2400 mm
运输长度 2400 mm
外径 Ø 40 mm
引下线直径 Ø 21 mm
引下线颜色 灰色 ●
导体材料 Cu
最小起订长度 6 m
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819674 was added to Notepad.

Go to Notepad

Product 819674 was added to the cart.

Go to Web-Shop

Part No. 819675 HVI LI PL L6M SR2400 FSP1000 GFK AL V2A

GTIN 4013364494558, Customs tariff No. (EU): 853890, Gross weight: 9.37 kg, PU: 1.00 件

Images

Additional information

HVI light plus 引下线在支撑管内，带接闪针（灰色）
HVI light plus 引下线在支撑管内
耐高压绝缘引下线，
用于保持与导电部件
的隔离距离
符合 DIN EN 62305-3 (VDE 0185-305-3) 标准
等效隔离距离 s =< 60 cm（空气环境）
或 s =< 120 cm（固体环境）。
支撑管带 HVI light plus 引下线，并且符合
欧洲规范 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)。
HVI light plus 引下线敷设在支撑管内，带有特殊的
内置密封端和接闪针（直径 10 mm 长度 1000 mm）
支撑管材料: 玻璃钢 / 铝
支撑管长度: 2400 mm
运输长度: 2400 mm
引下线直径 Ø: 21 mm
引下线颜色: 灰色 ●
导体材料: Cu
最小起订长度: 6 m
测试标准: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

制造商： DEHN
型号: HVI LI PL L6M SR2400 FSP1000 GFK AL V2A
货号: 819675
其他类似产品

Certificates



Technical data

接闪针材料 不锈钢
接闪针长度 1000 mm
支撑管材料 玻璃钢 / 铝
支撑管长度 2400 mm
运输长度 2400 mm
外径 Ø 40 mm
引下线直径 Ø 21 mm
引下线颜色 灰色 ●
导体材料 Cu
最小起订长度 6 m
测试标准 DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819675 was added to Notepad.

Go to Notepad

Product 819675 was added to the cart.

Go to Web-Shop
