Systém pro uzemnění železnice

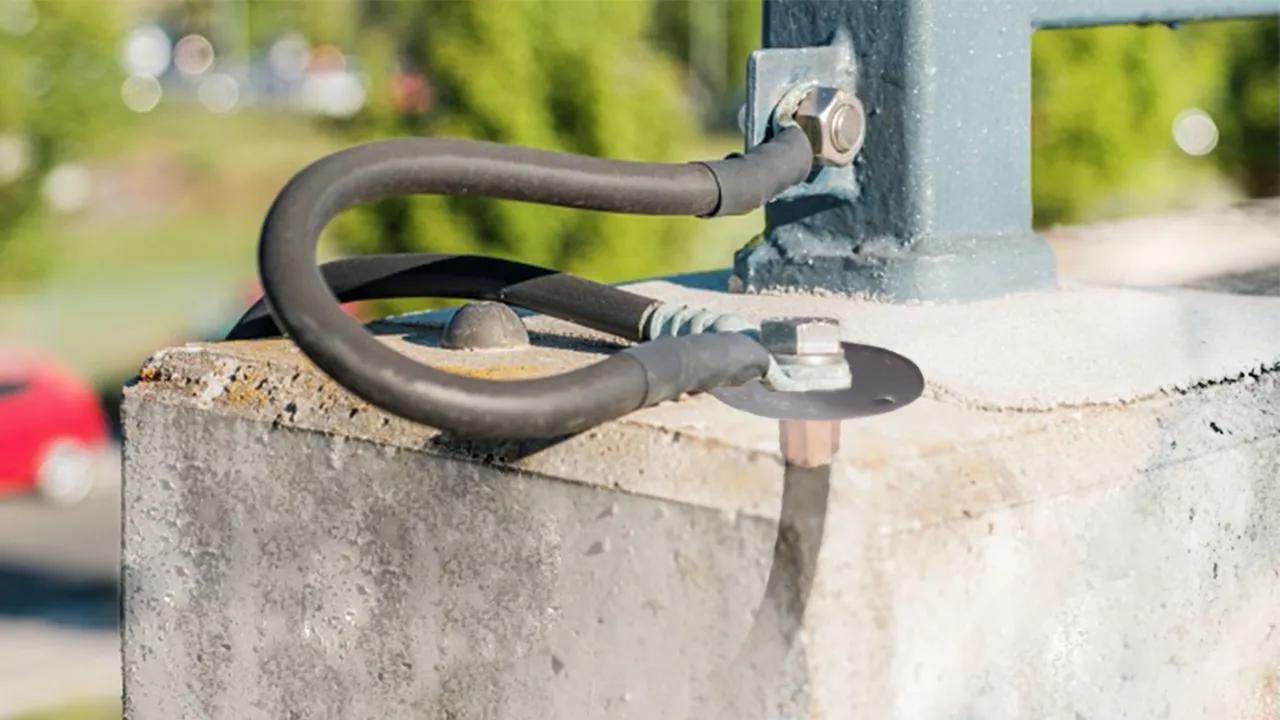

Náš DEHN-systém pro uzemnění železnic se osvědčil pro použití v dopravním stavitelství, protože byl speciálně vyvinut pro uzemnění výztuže betonových dílů v blízkosti vysokonapěťových elektrických systémů. Slouží jednak k vyrovnání potenciálů betonových konstrukcí a jednak k přenosu zkratového proudu v případech, kdy dojde k přetržení trolejí.
K tomuto účelu poskytuje DEHN uživateli různé zemnící můstky a zemnící konektory, které díky variabilním koncovým nástavcům a spojovacím prvkům nabízejí ucelený stavebnicový systém s velkým množstvím možných kombinací. Naše DEHN-systémy pro uzemnění železnic jsou schváleny společností DB Netz AG.

Nerezové uzemňovací můstky

Uzemňovací můstky jsou určeny pro uzemnění, vedení zpětného proudu a vyrovnání potenciálů v oblasti použití železničních tratí. Nerezový uzemňovací můstek zajišťuje propojení definovaným svarem k zemnicímu vodiči. Tento uzemňovací můstek má rovněž technické schválení od DB Netz AG a lze je proto bezpečně používat v projektech.

3 Products

Part No. 419000 D BEB 0 - 63 / EBS 15-03-19

GTIN 4013364439412, Customs tariff No. (EU): 85369010, Gross weight: 840.00 g, PU: 1.00 ks

Images

Additional information

Nerezový uzemňovací můstek D BEB 0 - 63 / EBS 15-03-19
pro uzemnění výztuže betonových dílů
s povolením DB Netz AG
Materiál připojovacího dílu: nerez
Číslo materiálu: 1.4301
Zkratový proud: > 25 kA
Zkušební proud: 40 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 12,6 kA
Závit: M16
Materiál připojovací destičky: 50 mm
Celková výška: 63 mm
Montážní výška: 55 mm
Označení DB č.: 3 Ebs 15.03.19 - 37

Výrobek: DEHN
Typ: D BEB 0 - 63 / EBS 15-03-19
Obj. č.: 419000
nebo rovnocenný.



Technical data

Materiál připojovacího dílu nerez
Číslo materiálu 1.4301
Zkratový proud > 25 kA
Zkušební proud 40 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 12,6 kA
Závit M16
Materiál připojovací destičky 50 mm
Celková výška 63 mm
Montážní výška 55 mm
Označení DB č. 3 Ebs 15.03.19 - 37

Product 419000 was added to Notepad.

Go to Notepad

Product 419000 was added to the cart.

Go to Web-Shop

Part No. 419001 D BEB 0 - 70 / EBS 15-03-19

GTIN 4013364439429, Customs tariff No. (EU): 85369010, Gross weight: 950.00 g, PU: 1.00 ks

Images

Additional information

Nerezový uzemňovací můstek D BEB 0 - 70 / EBS 15-03-19
pro uzemnění výztuže betonových dílů
s povolením DB Netz AG
Materiál připojovacího dílu: nerez
Číslo materiálu: 1.4301
Zkratový proud: > 25 kA
Zkušební proud: 40 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 12,6 kA
Závit: M16
Materiál připojovací destičky: 50 mm
Celková výška: 70 mm
Montážní výška: 62 mm
Označení DB č.: 3 Ebs 15.03.19 - 37

Výrobek: DEHN
Typ: D BEB 0 - 70 / EBS 15-03-19
Obj. č.: 419001
nebo rovnocenný.



Technical data

Materiál připojovacího dílu nerez
Číslo materiálu 1.4301
Zkratový proud > 25 kA
Zkušební proud 40 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 12,6 kA
Závit M16
Materiál připojovací destičky 50 mm
Celková výška 70 mm
Montážní výška 62 mm
Označení DB č. 3 Ebs 15.03.19 - 37

Product 419001 was added to Notepad.

Go to Notepad

Product 419001 was added to the cart.

Go to Web-Shop

Part No. 419002 D BEB 0 - 77 / EBS 15-03-19

GTIN 4013364439436, Customs tariff No. (EU): 85369010, Gross weight: 1.05 kg, PU: 1.00 ks

Images

Additional information

Nerezový uzemňovací můstek D BEB 0 - 77 / EBS 15-03-19
pro uzemnění výztuže betonových dílů
s povolením DB Netz AG
Materiál připojovacího dílu: nerez
Číslo materiálu: 1.4301
Zkratový proud: > 25 kA
Zkušební proud: 40 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 12,6 kA
Závit: M16
Materiál připojovací destičky: 50 mm
Celková výška: 77 mm
Montážní výška: 69 mm
Označení DB č.: 3 Ebs 15.03.19 - 37

Výrobek: DEHN
Typ: D BEB 0 - 77 / EBS 15-03-19
Obj. č.: 419002
nebo rovnocenný.



Technical data

Materiál připojovacího dílu nerez
Číslo materiálu 1.4301
Zkratový proud > 25 kA
Zkušební proud 40 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 12,6 kA
Závit M16
Materiál připojovací destičky 50 mm
Celková výška 77 mm
Montážní výška 69 mm
Označení DB č. 3 Ebs 15.03.19 - 37

Product 419002 was added to Notepad.

Go to Notepad

Product 419002 was added to the cart.

Go to Web-Shop

Nerezový uzemňovací můstek D BEB 16

Uzemňovací můstky jsou určeny pro uzemnění, vedení zpětného proudu a vyrovnání potenciálů v oblasti použití železničních tratí. Nerezový uzemňovací můstek to zajišťuje propojením definovaným svařovaným spojem k uzemňovacímu vodiči. Tento uzemňovací můstek má rovněž technické schválení od společnosti DB Netz AG a lze jej proto bezpečně používat v projektech.

1 Product

Part No. 419160 D BEB 16 - 105 / 3 EBS 15-03-19-38

GTIN 4013364510203, Customs tariff No. (EU): 85369010, Gross weight: 697.72 g, PU: 8.00 ks

Images

Additional information

Nerezový uzemňovací můstek D BEB 16 - 105 / 3 EBS 15-03-19-38
Nerezový uzemňovací můstek
D BEB 16 - 105 / 3 EBS 15-03-19-38
pro uzemnění
výztuže
betonových dílů se
schválením společnosti
DB Netz AG
Materiál připojovacího dílu: nerez
Číslo materiálu: 1.4301
Materiál úhlu: Ocel
Zkratový proud: > 25 kA
Zkušební proud: 40 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 12,6 kA
Závit: M16
Materiál připojovací destičky: 40 mm
Rozměry úhlu: 50 x 50 x 5 mm
Celková výška: 105 mm
Označení DB č.: 3 Ebs 15.03.19 - 38

Výrobek: DEHN
Typ: D BEB 16 - 105 / 3 EBS 15-03-19-38
Obj. č.: 419160
nebo rovnocenný.



Technical data

Materiál připojovacího dílu nerez
Číslo materiálu 1.4301
Materiál úhlu Ocel
Zkratový proud > 25 kA
Zkušební proud 40 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 12,6 kA
Závit M16
Materiál připojovací destičky 40 mm
Rozměry úhlu (d × š × h) 50 x 50 x 5 mm
Celková výška 105 mm
Označení DB č. 3 Ebs 15.03.19 - 38

Product 419160 was added to Notepad.

Go to Notepad

Product 419160 was added to the cart.

Go to Web-Shop

Uzemňovací můstek z ocelového pásku D BEB 1

Uzemňovací můstky jsou určeny pro uzemnění, vedení zpětného proudu a vyrovnání potenciálů v oblasti použití železničních tratí. Tato varianta je instalována v rovině s povrchem a je přivařena k uzemňovací výztuži pomocí ocelového pásku přes definovaný svar. Tento uzemňovací můstek má rovněž technické schválení od DB Netz AG a lze je proto bezpečně používat v projektech.

2 Products

Part No. 419010 D BEB 1 / EBS 15-03-19

GTIN 4013364439443, Customs tariff No. (EU): 85369010, Gross weight: 760.00 g, PU: 1.00 ks

Images

Additional information

Uzemňovací můstek z ocelového pásku D BEB 1 / EBS 15-03-19
pro uzemnění výztuže betonových dílů
s povolením DB Netz AG
Materiál destičky: nerez
Číslo materiálu: 1.4301
Materiál objímky: ocel/Cu
Materiál ocelového pásku: S235
Zkratový proud: > 25 kA
Zkušební proud: 40 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 12,6 kA
Závit: M16
Materiál připojovací destičky: 50 mm
Rozměry ocelového pásku: 400 x 40 x 5 mm
Celková výška: 58 mm
Označení DB č.: 3 Ebs 15.03.19 - 30

Výrobek: DEHN
Typ: D BEB 1 / EBS 15-03-19
Obj. č.: 419010
nebo rovnocenný.



Technical data

Materiál destičky nerez
Číslo materiálu 1.4301
Materiál objímky ocel/ Cu
Materiál ocelového pásku S235
Zkratový proud > 25 kA
Zkušební proud 40 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 12,6 kA
Závit M16
Materiál připojovací destičky 50 mm
Rozměry ocelového pásku 400 x 40 x 5 mm
Celková výška 58 mm
Označení DB č. 3 Ebs 15.03.19 - 30

Product 419010 was added to Notepad.

Go to Notepad

Product 419010 was added to the cart.

Go to Web-Shop

Part No. 419500 D BEB 1 - L100 / EBS 15-03-19

GTIN 4013364458383, Customs tariff No. (EU): 85369010, Gross weight: 205.00 g, PU: 1.00 ks

Images

Additional information

Uzemňovací můstek z ocelového pásku D BEB 1 / EBS 15-03-19
pro uzemnění výztuže betonových dílů
s povolením DB Netz AG
Materiál destičky: nerez
Číslo materiálu: 1.4301
Materiál objímky: ocel/Cu
Materiál ocelového pásku: S235
Zkratový proud: > 25 kA
Zkušební proud: 40 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 12,6 kA
Závit: M16
Materiál připojovací destičky: 50 mm
Rozměry ocelového pásku: 100 x 40 x 5 mm
Celková výška: 58 mm
Označení DB č.: 3 Ebs 15.03.19 - 30

Výrobek: DEHN
Typ: D BEB 1 - L100 / EBS 15-03-19
Obj. č.: 419500
nebo rovnocenný.



Technical data

Materiál destičky nerez
Číslo materiálu 1.4301
Materiál objímky ocel/ Cu
Materiál ocelového pásku S235
Zkratový proud > 25 kA
Zkušební proud 40 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 12,6 kA
Závit M16
Materiál připojovací destičky 50 mm
Rozměry ocelového pásku 100 x 40 x 5 mm
Celková výška 58 mm
Označení DB č. 3 Ebs 15.03.19 - 30

Product 419500 was added to Notepad.

Go to Notepad

Product 419500 was added to the cart.

Go to Web-Shop

Uzemňovací můstek z ocelového pásku D BEB 1-L

Uzemňovací můstky jsou určeny pro uzemnění, vedení zpětného proudu a vyrovnání potenciálů v oblasti použití železničních tratí. Tato varianta je instalována v rovině s povrchem a je přivařena k uzemňovací výztuži pomocí ocelového pásku přes definovaný svar. Tento uzemňovací můstek má rovněž technické schválení od DB Netz AG a lze je proto bezpečně používat v projektech.

1 Product

Part No. 419011 D BEB 1-L / EBS 15-03-19

GTIN 4013364439450, Customs tariff No. (EU): 85369010, Gross weight: 740.00 g, PU: 1.00 ks

Images

Additional information

Uzemňovací můstek z ocelového pásku D BEB 1-L / EBS 15-03-19
pro uzemnění výztuže betonových dílů
s povolením DB Netz AG
Materiál destičky: nerez
Číslo materiálu: 1.4301
Materiál objímky: ocel/Cu
Materiál ocelového pásku: S235
Zkratový proud: > 25 kA
Zkušební proud: 40 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 12,6 kA
Závit: M16
Materiál připojovací destičky: 50 mm
Rozměry ocelového pásku: 402 x 40 x 5 mm
Celková výška: 58 mm
Montážní výška: 410 mm
Označení DB č.: 3 Ebs 15.03.19 - 30

Výrobek: DEHN
Typ: D BEB 1-L / EBS 15-03-19
Obj. č.: 419011
nebo rovnocenný.



Technical data

Materiál destičky nerez
Číslo materiálu 1.4301
Materiál objímky ocel/ Cu
Materiál ocelového pásku S235
Zkratový proud > 25 kA
Zkušební proud 40 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 12,6 kA
Závit M16
Materiál připojovací destičky 50 mm
Rozměry ocelového pásku 402 x 40 x 5 mm
Celková výška 58 mm
Montážní výška 410 mm
Označení DB č. 3 Ebs 15.03.19 - 30

Product 419011 was added to Notepad.

Go to Notepad

Product 419011 was added to the cart.

Go to Web-Shop

Uzemňovací můstek z ocelového pásku D BEB 1-NR

Uzemňovací můstky jsou určeny pro uzemnění, vedení zpětného proudu a vyrovnání potenciálů v oblasti použití železničních tratí. Tato varianta je instalována v rovině s povrchem a je přivařena k uzemňovací výztuži pomocí ocelového pásku přes definovaný svar. Tento uzemňovací můstek má rovněž technické schválení od DB Netz AG a lze je proto bezpečně používat v projektech.

1 Product

Part No. 419012 D BEB 1-NR / EBS 15-03-19

GTIN 4013364439467, Customs tariff No. (EU): 85369010, Gross weight: 1.46 kg, PU: 1.00 ks

Images

Additional information

Uzemňovací můstek z ocelového pásku D BEB 1-NR / EBS 15-03-19
pro uzemnění výztuže betonových dílů
s povolením DB Netz AG
Materiál připojovacího dílu: nerez
Číslo materiálu: 1.4301
Materiál ocelového pásku: S235
Zkratový proud: > 25 kA
Zkušební proud: 40 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 12,6 kA
Závit: M16
Materiál připojovací destičky: 50 mm
Rozměry ocelového pásku: 400 x 50 x 5 mm
Celková výška: 63 mm
Označení DB č.: 3 Ebs 15.03.19 - 36

Výrobek: DEHN
Typ: D BEB 1-NR / EBS 15-03-19
Obj. č.: 419012
nebo rovnocenný.



Technical data

Materiál připojovacího dílu nerez
Číslo materiálu 1.4301
Materiál ocelového pásku S235
Zkratový proud > 25 kA
Zkušební proud 40 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 12,6 kA
Závit M16
Materiál připojovací destičky 50 mm
Rozměry ocelového pásku 400 x 50 x 5 mm
Celková výška 63 mm
Označení DB č. 3 Ebs 15.03.19 - 36

Product 419012 was added to Notepad.

Go to Notepad

Product 419012 was added to the cart.

Go to Web-Shop

Uzemňovací můstek z betonářské oceli D BEB 2

Uzemňovací můstky jsou určeny pro uzemnění, vedení zpětného proudu a vyrovnání potenciálů v oblasti použití železničních tratí. Tato varianta je instalována v rovině s povrchem a je přivařena k uzemňovací výztuži pomocí ohnutého armovacího prutu a je určena především pro instalace s kritickým nedostatkem místa. Tento uzemňovací můstek má rovněž technické schválení od DB Netz AG a lze je proto bezpečně používat v projektech.

1 Product

Part No. 419020 D BEB 2 / EBS 15-03-19

GTIN 4013364439405, Customs tariff No. (EU): 85369010, Gross weight: 950.00 g, PU: 1.00 ks

Images

Additional information

Uzemňovací můstek z betonářské oceli D BEB 2 / EBS 15-03-19
pro uzemnění výztuže betonových dílů
s povolením DB Netz AG
Materiál destičky: nerez
Číslo materiálu: 1.4301
Materiál objímky: ocel/Cu
Materiál osy: betonářská ocel B500B
Zkratový proud: > 25 kA
Zkušební proud: 40 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 12,6 kA
Závit: M16
Materiál připojovací destičky: 50 mm
Průměr betonářské oceli: 16 mm
Montážní výška: 160 mm
Délka: 400 mm
Označení DB č.: 3 Ebs 15.03.19 - 31

Výrobek: DEHN
Typ: D BEB 2 / EBS 15-03-19
Obj. č.: 419020
nebo rovnocenný.



Technical data

Materiál destičky nerez
Číslo materiálu 1.4301
Materiál objímky ocel/ Cu
Materiál osy betonářská ocel B500B
Zkratový proud > 25 kA
Zkušební proud 40 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 12,6 kA
Závit M16
Materiál připojovací destičky 50 mm
Průměr betonářské oceli 16 mm
Montážní výška 160 mm
Délka 400 mm
Označení DB č. 3 Ebs 15.03.19 - 31

Product 419020 was added to Notepad.

Go to Notepad

Product 419020 was added to the cart.

Go to Web-Shop

Uzemňovací můstek z betonářské oceli D BEB 3

Uzemňovací můstky jsou určeny pro uzemnění, vedení zpětného proudu a vyrovnání potenciálů v oblasti použití železničních tratí. Tato varianta je instalována v rovině s povrchem a je přivařena k uzemňovací výztuži pomocí armovacího prutu. Tento uzemňovací můstek má rovněž technické schválení od DB Netz AG a lze je proto bezpečně používat v projektech.

1 Product

Part No. 419030 D BEB 3 / EBS 15-03-19

GTIN 4013364439474, Customs tariff No. (EU): 85369010, Gross weight: 750.00 g, PU: 1.00 ks

Images

Additional information

Uzemňovací můstek z betonářské oceli D BEB 3 / EBS 15-03-19
pro uzemnění výztuže betonových dílů
s povolením DB Netz AG
Materiál destičky: nerez
Číslo materiálu: 1.4301
Materiál objímky: ocel/Cu
Materiál osy: betonářská ocel B500B
Zkratový proud: > 25 kA
Zkušební proud: 40 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 12,6 kA
Závit: M16
Materiál připojovací destičky: 50 mm
Průměr betonářské oceli: 16 mm
Délka: 400 mm
Označení DB č.: 3 Ebs 15.03.19 - 31

Výrobek: DEHN
Typ: D BEB 3 / EBS 15-03-19
Obj. č.: 419030
nebo rovnocenný.



Technical data

Materiál destičky nerez
Číslo materiálu 1.4301
Materiál objímky ocel/ Cu
Materiál osy betonářská ocel B500B
Zkratový proud > 25 kA
Zkušební proud 40 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 12,6 kA
Závit M16
Materiál připojovací destičky 50 mm
Průměr betonářské oceli 16 mm
Délka 400 mm
Označení DB č. 3 Ebs 15.03.19 - 31

Product 419030 was added to Notepad.

Go to Notepad

Product 419030 was added to the cart.

Go to Web-Shop

Uzemňovací můstek z betonářské oceli D BEB 8

Uzemňovací můstky jsou určeny pro uzemnění, vedení zpětného proudu a vyrovnání potenciálů v oblasti použití železničních tratí. Tato varianta je instalována v rovině s povrchem a je přivařena k uzemňovací výztuži pomocí armovacího prutu. Díky připojovacím destičkám připevněným na obou stranách lze efektivně a ekonomicky realizovat průchozí propojení stavebních dílů. Tento uzemňovací můstek má rovněž technické schválení od DB Netz AG a lze je proto bezpečně používat v projektech.

1 Product

Part No. 419080 D BEB 8 / EBS 15-03-19

GTIN 4013364439566, Customs tariff No. (EU): 85369010, Gross weight: 1.00 kg, PU: 1.00 ks

Images

Additional information

Uzemňovací můstek z betonářské oceli D BEB 8 / EBS 15-03-19
pro uzemnění výztuže betonových dílů
s povolením DB Netz AG
Materiál destičky: nerez
Číslo materiálu: 1.4301
Materiál objímky: ocel/Cu
Materiál osy: betonářská ocel B500B
Zkratový proud: > 25 kA
Zkušební proud: 40 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 12,6 kA
Závit: M16
Materiál připojovací destičky: 50 mm
Průměr betonářské oceli: 16 mm
Délka: 500 mm
Označení DB č.: 3 Ebs 15.03.19 - 33

Výrobek: DEHN
Typ: D BEB 8 / EBS 15-03-19
Obj. č.: 419080
nebo rovnocenný.



Technical data

Materiál destičky nerez
Číslo materiálu 1.4301
Materiál objímky ocel/ Cu
Materiál osy betonářská ocel B500B
Zkratový proud > 25 kA
Zkušební proud 40 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 12,6 kA
Závit M16
Materiál připojovací destičky 50 mm
Průměr betonářské oceli 16 mm
Délka 500 mm
Označení DB č. 3 Ebs 15.03.19 - 33

Product 419080 was added to Notepad.

Go to Notepad

Product 419080 was added to the cart.

Go to Web-Shop

Uzemňovací můstek z měděného lana D BEB 4 / 5

Uzemňovací můstky jsou určeny pro uzemnění, vedení zpětného proudu a vyrovnání potenciálů v oblasti použití železničních tratí. Tato varianta je instalována v rovině s povrchem a k uzemňovací výztuži je přivařena poměděným ocelovým páskem nalisovaným na měděném kabelu. Flexibilita kabelu usnadňuje uživateli jeho instalaci do výztuže. Speciální varianty FLEX jsou zvláště vhodné pro montážní situace s kritickým nedostatkem místa – jsou zde použity extra flexibilní, jemně slaněné měděné kabely. Tyto uzemňovací můstky mají rovněž technické schválení od společnosti DB Netz AG a lze je proto bezpečně používat v projektech.
Na dotaz je možno dodat speciální délky: do celkové délky 500 mm v krocích po 50 mm a od celkové délky 500 mm v krocích po 100 mm.

8 Products

Part No. 419040 D BEB 4 / EBS 15-03-19

GTIN 4013364439481, Customs tariff No. (EU): 85369010, Gross weight: 640.00 g, PU: 1.00 ks

Images

Additional information

Uzemňovací můstek z měděného kabelu D BEB 4 / EBS 15-03-19
pro uzemnění výztuže betonových dílů
s povolením DB Netz AG
Materiál destičky: nerez
Číslo materiálu: 1.4301
Materiál objímky: ocel/Cu
Materiál spojky: ocel/Cu
Materiál kabelu: Cu
Zkratový proud: ≤ 25 kA
Zkušební proud: 25 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 7,9 kA
Závit: M16
Materiál připojovací destičky: 50 mm
Kabel: NYY-O
Průřez kabelu: 70 mm²
Průměr kabelu: 17 mm
Rozměry spojky: 80 x 30 mm
Délka: 500 mm
Označení DB č.: 3 Ebs 15.03.19 - 32

Výrobek: DEHN
Typ: D BEB 4 / EBS 15-03-19
Obj. č.: 419040
nebo rovnocenný.



Technical data

Materiál destičky nerez
Číslo materiálu 1.4301
Materiál objímky ocel/ Cu
Materiál spojky ocel/ Cu
Materiál kabelu Cu
Zkratový proud ≤ 25 kA
Zkušební proud 25 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 7,9 kA
Závit M16
Materiál připojovací destičky 50 mm
Kabel NYY-O
Průřez kabelu 70 mm²
Průměr kabelu 17 mm
Rozměry spojky 80 x 30 mm
Délka 500 mm
Označení DB č. 3 Ebs 15.03.19 - 32

Product 419040 was added to Notepad.

Go to Notepad

Product 419040 was added to the cart.

Go to Web-Shop

Part No. 419041 D BEB 4-FLEX / EBS 15-03-19

GTIN 4013364439498, Customs tariff No. (EU): 85369010, Gross weight: 560.00 g, PU: 1.00 ks

Images

Additional information

Uzemňovací můstek z měděného kabelu D BEB 4-FLEX / EBS 15-03-19
pro uzemnění výztuže betonových dílů
s povolením DB Netz AG
Materiál destičky: nerez
Číslo materiálu: 1.4301
Materiál objímky: ocel/Cu
Materiál spojky: ocel/Cu
Materiál kabelu: Cu
Zkratový proud: ≤ 25 kA
Zkušební proud: 25 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 7,9 kA
Závit: M16
Materiál připojovací destičky: 50 mm
Kabel: H07V-K
Průřez kabelu: 70 mm²
Průměr kabelu: 17 mm
Rozměry spojky: 80 x 30 mm
Délka: 500 mm
Označení DB č.: 3 Ebs 15.03.19 - 32

Výrobek: DEHN
Typ: D BEB 4-FLEX / EBS 15-03-19
Obj. č.: 419041
nebo rovnocenný.



Technical data

Materiál destičky nerez
Číslo materiálu 1.4301
Materiál objímky ocel/ Cu
Materiál spojky ocel/ Cu
Materiál kabelu Cu
Zkratový proud ≤ 25 kA
Zkušební proud 25 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 7,9 kA
Závit M16
Materiál připojovací destičky 50 mm
Kabel H07V-K
Průřez kabelu 70 mm²
Průměr kabelu 17 mm
Rozměry spojky 80 x 30 mm
Délka 500 mm
Označení DB č. 3 Ebs 15.03.19 - 32

Product 419041 was added to Notepad.

Go to Notepad

Product 419041 was added to the cart.

Go to Web-Shop

Part No. 419050 D BEB 5 / EBS 15-03-19

GTIN 4013364439504, Customs tariff No. (EU): 85369010, Gross weight: 710.00 g, PU: 1.00 ks

Images

Additional information

Uzemňovací můstek z měděného kabelu D BEB 5 / EBS 15-03-19
pro uzemnění výztuže betonových dílů
s povolením DB Netz AG
Materiál destičky: nerez
Číslo materiálu: 1.4301
Materiál objímky: ocel/Cu
Materiál spojky: ocel/Cu
Materiál kabelu: Cu
Zkratový proud: > 25 kA
Zkušební proud: 40 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 12,6 kA
Závit: M16
Materiál připojovací destičky: 50 mm
Kabel: NYY-O
Průřez kabelu: 95 mm²
Průměr kabelu: 19 mm
Rozměry spojky: 80 x 30 mm
Délka: 500 mm
Označení DB č.: 3 Ebs 15.03.19 - 32

Výrobek: DEHN
Typ: D BEB 5 / EBS 15-03-19
Obj. č.: 419050
nebo rovnocenný.



Technical data

Materiál destičky nerez
Číslo materiálu 1.4301
Materiál objímky ocel/ Cu
Materiál spojky ocel/ Cu
Materiál kabelu Cu
Zkratový proud > 25 kA
Zkušební proud 40 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 12,6 kA
Závit M16
Materiál připojovací destičky 50 mm
Kabel NYY-O
Průřez kabelu 95 mm²
Průměr kabelu 19 mm
Rozměry spojky 80 x 30 mm
Délka 500 mm
Označení DB č. 3 Ebs 15.03.19 - 32

Product 419050 was added to Notepad.

Go to Notepad

Product 419050 was added to the cart.

Go to Web-Shop

Part No. 419051 D BEB 5-FLEX / EBS 15-03-19

GTIN 4013364439511, Customs tariff No. (EU): 85369010, Gross weight: 640.00 g, PU: 1.00 ks

Images

Additional information

Uzemňovací můstek z měděného kabelu D BEB 5-FLEX / EBS 15-03-19
pro uzemnění výztuže betonových dílů
s povolením DB Netz AG
Materiál destičky: nerez
Číslo materiálu: 1.4301
Materiál objímky: ocel/Cu
Materiál spojky: ocel/Cu
Materiál kabelu: Cu
Zkratový proud: > 25 kA
Zkušební proud: 40 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 12,6 kA
Závit: M16
Materiál připojovací destičky: 50 mm
Kabel: H07V-K
Průřez kabelu: 95 mm²
Průměr kabelu: 19 mm
Rozměry spojky: 80 x 30 mm
Délka: 500 mm
Označení DB č.: 3 Ebs 15.03.19 - 32

Výrobek: DEHN
Typ: D BEB 5-FLEX / EBS 15-03-19
Obj. č.: 419051
nebo rovnocenný.



Technical data

Materiál destičky nerez
Číslo materiálu 1.4301
Materiál objímky ocel/ Cu
Materiál spojky ocel/ Cu
Materiál kabelu Cu
Zkratový proud > 25 kA
Zkušební proud 40 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 12,6 kA
Závit M16
Materiál připojovací destičky 50 mm
Kabel H07V-K
Průřez kabelu 95 mm²
Průměr kabelu 19 mm
Rozměry spojky 80 x 30 mm
Délka 500 mm
Označení DB č. 3 Ebs 15.03.19 - 32

Product 419051 was added to Notepad.

Go to Notepad

Product 419051 was added to the cart.

Go to Web-Shop

Part No. 419501 D BEB 5 - L700 / EBS 15-03-19

GTIN 4013364458390, Customs tariff No. (EU): 85369010, Gross weight: 980.00 g, PU: 1.00 ks

Images

Additional information

Uzemňovací můstek z měděného kabelu D BEB 5 / EBS 15-03-19
pro uzemnění výztuže betonových dílů
s povolením DB Netz AG
Materiál destičky: nerez
Číslo materiálu: 1.4301
Materiál objímky: ocel/Cu
Materiál spojky: ocel/Cu
Materiál kabelu: Cu
Zkratový proud: > 25 kA
Zkušební proud: 40 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 12,6 kA
Závit: M16
Materiál připojovací destičky: 50 mm
Kabel: NYY-O
Průřez kabelu: 95 mm²
Průměr kabelu: 19 mm
Rozměry spojky: 80 x 30 mm
Délka: 700 mm
Označení DB č.: 3 Ebs 15.03.19 - 32

Výrobek: DEHN
Typ: D BEB 5 - L700 / EBS 15-03-19
Obj. č.: 419501
nebo rovnocenný.



Technical data

Materiál destičky nerez
Číslo materiálu 1.4301
Materiál objímky ocel/ Cu
Materiál spojky ocel/ Cu
Materiál kabelu Cu
Zkratový proud > 25 kA
Zkušební proud 40 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 12,6 kA
Závit M16
Materiál připojovací destičky 50 mm
Kabel NYY-O
Průřez kabelu 95 mm²
Průměr kabelu 19 mm
Rozměry spojky 80 x 30 mm
Délka 700 mm
Označení DB č. 3 Ebs 15.03.19 - 32

Product 419501 was added to Notepad.

Go to Notepad

Product 419501 was added to the cart.

Go to Web-Shop

Part No. 419502 D BEB 5 - L1000 / EBS 15-03-19

GTIN 4013364458406, Customs tariff No. (EU): 85369010, Gross weight: 1.40 kg, PU: 1.00 ks

Images

Additional information

Uzemňovací můstek z měděného kabelu D BEB 5 / EBS 15-03-19
pro uzemnění výztuže betonových dílů
s povolením DB Netz AG
Materiál destičky: nerez
Číslo materiálu: 1.4301
Materiál objímky: ocel/Cu
Materiál spojky: ocel/Cu
Materiál kabelu: Cu
Zkratový proud: > 25 kA
Zkušební proud: 40 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 12,6 kA
Závit: M16
Materiál připojovací destičky: 50 mm
Kabel: NYY-O
Průřez kabelu: 95 mm²
Průměr kabelu: 19 mm
Rozměry spojky: 80 x 30 mm
Délka: 1000 mm
Označení DB č.: 3 Ebs 15.03.19 - 32

Výrobek: DEHN
Typ: D BEB 5 - L1000 / EBS 15-03-19
Obj. č.: 419502
nebo rovnocenný.



Technical data

Materiál destičky nerez
Číslo materiálu 1.4301
Materiál objímky ocel/ Cu
Materiál spojky ocel/ Cu
Materiál kabelu Cu
Zkratový proud > 25 kA
Zkušební proud 40 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 12,6 kA
Závit M16
Materiál připojovací destičky 50 mm
Kabel NYY-O
Průřez kabelu 95 mm²
Průměr kabelu 19 mm
Rozměry spojky 80 x 30 mm
Délka 1000 mm
Označení DB č. 3 Ebs 15.03.19 - 32

Product 419502 was added to Notepad.

Go to Notepad

Product 419502 was added to the cart.

Go to Web-Shop

Part No. 419503 D BEB 5 - L1500 / EBS 15-03-19

GTIN 4013364458413, Customs tariff No. (EU): 85369010, Gross weight: 2.10 kg, PU: 1.00 ks

Images

Additional information

Uzemňovací můstek z měděného kabelu D BEB 5 / EBS 15-03-19
pro uzemnění výztuže betonových dílů
s povolením DB Netz AG
Materiál destičky: nerez
Číslo materiálu: 1.4301
Materiál objímky: ocel/Cu
Materiál spojky: ocel/Cu
Materiál kabelu: Cu
Zkratový proud: > 25 kA
Zkušební proud: 40 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 12,6 kA
Závit: M16
Materiál připojovací destičky: 50 mm
Kabel: NYY-O
Průřez kabelu: 95 mm²
Průměr kabelu: 19 mm
Rozměry spojky: 80 x 30 mm
Délka: 1500 mm
Označení DB č.: 3 Ebs 15.03.19 - 32

Výrobek: DEHN
Typ: D BEB 5 - L1500 / EBS 15-03-19
Obj. č.: 419503
nebo rovnocenný.



Technical data

Materiál destičky nerez
Číslo materiálu 1.4301
Materiál objímky ocel/ Cu
Materiál spojky ocel/ Cu
Materiál kabelu Cu
Zkratový proud > 25 kA
Zkušební proud 40 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 12,6 kA
Závit M16
Materiál připojovací destičky 50 mm
Kabel NYY-O
Průřez kabelu 95 mm²
Průměr kabelu 19 mm
Rozměry spojky 80 x 30 mm
Délka 1500 mm
Označení DB č. 3 Ebs 15.03.19 - 32

Product 419503 was added to Notepad.

Go to Notepad

Product 419503 was added to the cart.

Go to Web-Shop

Part No. 419504 D BEB 5 - L2000 / EBS 15-03-19

GTIN 4013364458420, Customs tariff No. (EU): 85369010, Gross weight: 2.80 kg, PU: 1.00 ks

Images

Additional information

Uzemňovací můstek z měděného kabelu D BEB 5 / EBS 15-03-19
pro uzemnění výztuže betonových dílů
s povolením DB Netz AG
Materiál destičky: nerez
Číslo materiálu: 1.4301
Materiál objímky: ocel/Cu
Materiál spojky: ocel/Cu
Materiál kabelu: Cu
Zkratový proud: > 25 kA
Zkušební proud: 40 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 12,6 kA
Závit: M16
Materiál připojovací destičky: 50 mm
Kabel: NYY-O
Průřez kabelu: 95 mm²
Průměr kabelu: 19 mm
Rozměry spojky: 80 x 30 mm
Délka: 2000 mm
Označení DB č.: 3 Ebs 15.03.19 - 32

Výrobek: DEHN
Typ: D BEB 5 - L2000 / EBS 15-03-19
Obj. č.: 419504
nebo rovnocenný.



Technical data

Materiál destičky nerez
Číslo materiálu 1.4301
Materiál objímky ocel/ Cu
Materiál spojky ocel/ Cu
Materiál kabelu Cu
Zkratový proud > 25 kA
Zkušební proud 40 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 12,6 kA
Závit M16
Materiál připojovací destičky 50 mm
Kabel NYY-O
Průřez kabelu 95 mm²
Průměr kabelu 19 mm
Rozměry spojky 80 x 30 mm
Délka 2000 mm
Označení DB č. 3 Ebs 15.03.19 - 32

Product 419504 was added to Notepad.

Go to Notepad

Product 419504 was added to the cart.

Go to Web-Shop

Uzemňovací můstek z měděného lana D BEB 6 / 7

Uzemňovací můstky jsou určeny pro uzemnění, vedení zpětného proudu a vyrovnání potenciálů v oblasti použití železničních tratí. Tato varianta se používá jako uzemňovací průchodka pro stavební díly tak, že je oboustranně instalována v rovině s povrchem. Flexibilita kabelu usnadňuje uživateli jeho instalaci do výztuže. Speciální varianty FLEX jsou zvláště vhodné pro montážní situace s kritickým nedostatkem místa – jsou zde použity extra flexibilní, jemně slaněné měděné kabely. Tyto uzemňovací můstky mají rovněž technické schválení od společnosti DB Netz AG a lze je proto bezpečně používat v projektech.
Na dotaz je možno dodat speciální délky: do celkové délky 500 mm v krocích po 50 mm a od celkové délky 500 mm v krocích po 100 mm.

4 Products

Part No. 419060 D BEB 6 / EBS 15-03-19

GTIN 4013364439528, Customs tariff No. (EU): 85369010, Gross weight: 600.00 g, PU: 1.00 ks

Images

Additional information

Uzemňovací můstek z měděného kabelu D BEB 6 / EBS 15-03-19
pro uzemnění výztuže betonových dílů
s povolením DB Netz AG
Materiál destičky: nerez
Číslo materiálu: 1.4301
Materiál objímky: ocel/Cu
Materiál kabelu: Cu
Zkratový proud: ≤ 25 kA
Zkušební proud: 25 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 7,9 kA
Závit: M16
Materiál připojovací destičky: 50 mm
Kabel: NYY-O
Průřez kabelu: 70 mm²
Průměr kabelu: 17 mm
Délka: 500 mm
Označení DB č.: 3 Ebs 15.03.19 - 33

Výrobek: DEHN
Typ: D BEB 6 / EBS 15-03-19
Obj. č.: 419060
nebo rovnocenný.



Technical data

Materiál destičky nerez
Číslo materiálu 1.4301
Materiál objímky ocel/ Cu
Materiál kabelu Cu
Zkratový proud ≤ 25 kA
Zkušební proud 25 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 7,9 kA
Závit M16
Materiál připojovací destičky 50 mm
Kabel NYY-O
Průřez kabelu 70 mm²
Průměr kabelu 17 mm
Délka 500 mm
Označení DB č. 3 Ebs 15.03.19 - 33

Product 419060 was added to Notepad.

Go to Notepad

Product 419060 was added to the cart.

Go to Web-Shop

Part No. 419061 D BEB 6-FLEX / EBS 15-03-19

GTIN 4013364439535, Customs tariff No. (EU): 85369010, Gross weight: 530.00 g, PU: 1.00 ks

Images

Additional information

Uzemňovací můstek z měděného kabelu D BEB 6-FLEX / EBS 15-03-19
pro uzemnění výztuže betonových dílů
s povolením DB Netz AG
Materiál destičky: nerez
Číslo materiálu: 1.4301
Materiál objímky: ocel/Cu
Materiál kabelu: Cu
Zkratový proud: ≤ 25 kA
Zkušební proud: 25 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 7,9 kA
Závit: M16
Materiál připojovací destičky: 50 mm
Kabel: H07V-K
Průřez kabelu: 70 mm²
Průměr kabelu: 17 mm
Délka: 500 mm
Označení DB č.: 3 Ebs 15.03.19 - 33

Výrobek: DEHN
Typ: D BEB 6-FLEX / EBS 15-03-19
Obj. č.: 419061
nebo rovnocenný.



Technical data

Materiál destičky nerez
Číslo materiálu 1.4301
Materiál objímky ocel/ Cu
Materiál kabelu Cu
Zkratový proud ≤ 25 kA
Zkušební proud 25 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 7,9 kA
Závit M16
Materiál připojovací destičky 50 mm
Kabel H07V-K
Průřez kabelu 70 mm²
Průměr kabelu 17 mm
Délka 500 mm
Označení DB č. 3 Ebs 15.03.19 - 33

Product 419061 was added to Notepad.

Go to Notepad

Product 419061 was added to the cart.

Go to Web-Shop

Part No. 419070 D BEB 7 / EBS 15-03-19

GTIN 4013364439542, Customs tariff No. (EU): 85369010, Gross weight: 704.50 g, PU: 1.00 ks

Images

Additional information

Uzemňovací můstek z měděného kabelu D BEB 7 / EBS 15-03-19
pro uzemnění výztuže betonových dílů
s povolením DB Netz AG
Materiál destičky: nerez
Číslo materiálu: 1.4301
Materiál objímky: ocel/Cu
Materiál kabelu: Cu
Zkratový proud: > 25 kA
Zkušební proud: 40 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 12,6 kA
Závit: M16
Materiál připojovací destičky: 50 mm
Kabel: NYY-O
Průřez kabelu: 95 mm²
Průměr kabelu: 19 mm
Délka: 500 mm
Označení DB č.: 3 Ebs 15.03.19 - 33

Výrobek: DEHN
Typ: D BEB 7 / EBS 15-03-19
Obj. č.: 419070
nebo rovnocenný.



Technical data

Materiál destičky nerez
Číslo materiálu 1.4301
Materiál objímky ocel/ Cu
Materiál kabelu Cu
Zkratový proud > 25 kA
Zkušební proud 40 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 12,6 kA
Závit M16
Materiál připojovací destičky 50 mm
Kabel NYY-O
Průřez kabelu 95 mm²
Průměr kabelu 19 mm
Délka 500 mm
Označení DB č. 3 Ebs 15.03.19 - 33

Product 419070 was added to Notepad.

Go to Notepad

Product 419070 was added to the cart.

Go to Web-Shop

Part No. 419071 D BEB 7-FLEX / EBS 15-03-19

GTIN 4013364439559, Customs tariff No. (EU): 85369010, Gross weight: 640.00 g, PU: 1.00 ks

Images

Additional information

Uzemňovací můstek z měděného kabelu D BEB 7-FLEX / EBS 15-03-19
pro uzemnění výztuže betonových dílů
s povolením DB Netz AG
Materiál destičky: nerez
Číslo materiálu: 1.4301
Materiál objímky: ocel/Cu
Materiál kabelu: Cu
Zkratový proud: > 25 kA
Zkušební proud: 40 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 12,6 kA
Závit: M16
Materiál připojovací destičky: 50 mm
Kabel: H07V-K
Průřez kabelu: 95 mm²
Průměr kabelu: 19 mm
Délka: 500 mm
Označení DB č.: 3 Ebs 15.03.19 - 33

Výrobek: DEHN
Typ: D BEB 7-FLEX / EBS 15-03-19
Obj. č.: 419071
nebo rovnocenný.



Technical data

Materiál destičky nerez
Číslo materiálu 1.4301
Materiál objímky ocel/ Cu
Materiál kabelu Cu
Zkratový proud > 25 kA
Zkušební proud 40 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 12,6 kA
Závit M16
Materiál připojovací destičky 50 mm
Kabel H07V-K
Průřez kabelu 95 mm²
Průměr kabelu 19 mm
Délka 500 mm
Označení DB č. 3 Ebs 15.03.19 - 33

Product 419071 was added to Notepad.

Go to Notepad

Product 419071 was added to the cart.

Go to Web-Shop

Uzemňovací můstek z měděného lana D BEB 9 / 10

Uzemňovací můstky jsou určeny pro uzemnění, vedení zpětného proudu a vyrovnání potenciálů v oblasti použití železničních tratí. Tato varianta umožňuje neviditelné spojení v betonu přivařením poměděných ocelových pásků nalisovaných na měděný kabel k uzemňovací výztuži. Flexibilita kabelu usnadňuje uživateli jeho instalaci do výztuže. Speciální varianty FLEX jsou zvláště vhodné pro montážní situace s kritickým nedostatkem místa – jsou zde použity extra flexibilní, jemně slaněné měděné kabely. Tyto uzemňovací můstky mají rovněž technické schválení od společnosti DB Netz AG a lze je proto bezpečně používat v projektech.
Na dotaz je možno dodat speciální délky: do celkové délky 500 mm v krocích po 50 mm a od celkové délky 500 mm v krocích po 100 mm.

5 Products

Part No. 419090 D BEB 9 / EBS 15-03-19

GTIN 4013364439573, Customs tariff No. (EU): 85369010, Gross weight: 640.00 g, PU: 1.00 ks

Images

Additional information

Uzemňovací můstek z měděného kabelu D BEB 9 / EBS 15-03-19
pro uzemnění výztuže betonových dílů
s povolením DB Netz AG
Materiál spojky: ocel/Cu
Materiál kabelu: Cu
Zkratový proud: ≤ 25 kA
Zkušební proud: 25 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 7,9 kA
Kabel: NYY-O
Průřez kabelu: 70 mm²
Průměr kabelu: 17 mm
Rozměry spojky: 80 x 30 mm
Délka: 500 mm
Označení DB č.: 3 Ebs 15.03.19 - 33

Výrobek: DEHN
Typ: D BEB 9 / EBS 15-03-19
Obj. č.: 419090
nebo rovnocenný.



Technical data

Materiál spojky ocel/ Cu
Materiál kabelu Cu
Zkratový proud ≤ 25 kA
Zkušební proud 25 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 7,9 kA
Kabel NYY-O
Průřez kabelu 70 mm²
Průměr kabelu 17 mm
Rozměry spojky 80 x 30 mm
Délka 500 mm
Označení DB č. 3 Ebs 15.03.19 - 33

Product 419090 was added to Notepad.

Go to Notepad

Product 419090 was added to the cart.

Go to Web-Shop

Part No. 419091 D BEB 9-FLEX / EBS 15-03-19

GTIN 4013364439580, Customs tariff No. (EU): 85369010, Gross weight: 570.00 g, PU: 1.00 ks

Images

Additional information

Uzemňovací můstek z měděného kabelu D BEB 9-FLEX / EBS 15-03-19
pro uzemnění výztuže betonových dílů
s povolením DB Netz AG
Materiál spojky: ocel/Cu
Materiál kabelu: Cu
Zkratový proud: ≤ 25 kA
Zkušební proud: 25 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 7,9 kA
Kabel: H07V-K
Průřez kabelu: 70 mm²
Průměr kabelu: 17 mm
Rozměry spojky: 80 x 30 mm
Délka: 500 mm
Označení DB č.: 3 Ebs 15.03.19 - 33

Výrobek: DEHN
Typ: D BEB 9-FLEX / EBS 15-03-19
Obj. č.: 419091
nebo rovnocenný.



Technical data

Materiál spojky ocel/ Cu
Materiál kabelu Cu
Zkratový proud ≤ 25 kA
Zkušební proud 25 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 7,9 kA
Kabel H07V-K
Průřez kabelu 70 mm²
Průměr kabelu 17 mm
Rozměry spojky 80 x 30 mm
Délka 500 mm
Označení DB č. 3 Ebs 15.03.19 - 33

Product 419091 was added to Notepad.

Go to Notepad

Product 419091 was added to the cart.

Go to Web-Shop

Part No. 419100 D BEB 10 / EBS 15-03-19

GTIN 4013364439597, Customs tariff No. (EU): 85369010, Gross weight: 722.50 g, PU: 1.00 ks

Images

Additional information

Uzemňovací můstek z měděného kabelu D BEB 10 / EBS 15-03-19
pro uzemnění výztuže betonových dílů
s povolením DB Netz AG
Materiál spojky: ocel/Cu
Materiál kabelu: Cu
Zkratový proud: > 25 kA
Zkušební proud: 40 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 12,6 kA
Kabel: NYY-O
Průřez kabelu: 95 mm²
Průměr kabelu: 19 mm
Rozměry spojky: 80 x 30 mm
Délka: 500 mm
Označení DB č.: 3 Ebs 15.03.19 - 33

Výrobek: DEHN
Typ: D BEB 10 / EBS 15-03-19
Obj. č.: 419100
nebo rovnocenný.



Technical data

Materiál spojky ocel/ Cu
Materiál kabelu Cu
Zkratový proud > 25 kA
Zkušební proud 40 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 12,6 kA
Kabel NYY-O
Průřez kabelu 95 mm²
Průměr kabelu 19 mm
Rozměry spojky 80 x 30 mm
Délka 500 mm
Označení DB č. 3 Ebs 15.03.19 - 33

Product 419100 was added to Notepad.

Go to Notepad

Product 419100 was added to the cart.

Go to Web-Shop

Part No. 419101 D BEB 10-FLEX / EBS 15-03-19

GTIN 4013364439603, Customs tariff No. (EU): 85369010, Gross weight: 667.00 g, PU: 1.00 ks

Images

Additional information

Uzemňovací můstek z měděného kabelu D BEB 10-FLEX / EBS 15-03-1
pro uzemnění výztuže betonových dílů
s povolením DB Netz AG
Materiál spojky: ocel/Cu
Materiál kabelu: Cu
Zkratový proud: > 25 kA
Zkušební proud: 40 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 12,6 kA
Kabel: H07V-K
Průřez kabelu: 95 mm²
Průměr kabelu: 19 mm
Rozměry spojky: 80 x 30 mm
Délka: 500 mm
Označení DB č.: 3 Ebs 15.03.19 - 33

Výrobek: DEHN
Typ: D BEB 10-FLEX / EBS 15-03-19
Obj. č.: 419101
nebo rovnocenný.



Technical data

Materiál spojky ocel/ Cu
Materiál kabelu Cu
Zkratový proud > 25 kA
Zkušební proud 40 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 12,6 kA
Kabel H07V-K
Průřez kabelu 95 mm²
Průměr kabelu 19 mm
Rozměry spojky 80 x 30 mm
Délka 500 mm
Označení DB č. 3 Ebs 15.03.19 - 33

Product 419101 was added to Notepad.

Go to Notepad

Product 419101 was added to the cart.

Go to Web-Shop

Part No. 419505 D BEB 10 - L800 / EBS 15-03-19

GTIN 4013364458437, Customs tariff No. (EU): 85369010, Gross weight: 1.12 kg, PU: 1.00 ks

Images

Additional information

Uzemňovací můstek z měděného kabelu D BEB 10 / EBS 15-03-19
pro uzemnění výztuže betonových dílů
s povolením DB Netz AG
Materiál spojky: ocel/Cu
Materiál kabelu: Cu
Zkratový proud: > 25 kA
Zkušební proud: 40 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 12,6 kA
Kabel: NYY-O
Průřez kabelu: 95 mm²
Průměr kabelu: 19 mm
Rozměry spojky: 80 x 30 mm
Délka: 800 mm
Označení DB č.: 3 Ebs 15.03.19 - 33

Výrobek: DEHN
Typ: D BEB 10 - L800 / EBS 15-03-19
Obj. č.: 419505
nebo rovnocenný.



Technical data

Materiál spojky ocel/ Cu
Materiál kabelu Cu
Zkratový proud > 25 kA
Zkušební proud 40 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 12,6 kA
Kabel NYY-O
Průřez kabelu 95 mm²
Průměr kabelu 19 mm
Rozměry spojky 80 x 30 mm
Délka 800 mm
Označení DB č. 3 Ebs 15.03.19 - 33

Product 419505 was added to Notepad.

Go to Notepad

Product 419505 was added to the cart.

Go to Web-Shop

Uzemňovací propojka pro uzemnění velkých potrubí D BEB 11

Uzemňovací můstky jsou určeny pro uzemnění, vedení zpětného proudu a vyrovnání potenciálů v oblasti použití železničních tratí. Varianta pro uzemnění velkého potrubí je určena pro použití s pilotami a základy pro velká potrubí. Výrobek se skládá z měděného kabelu s nalisovanou objímkou a připojovací nerezové destičky s integrovanými otvory pro upevnění bednění na jednom konci a kabelového oka na opačném konci. Kabelové oko se používá k vytvoření spojení odolného proti zkratovému proudu k pilotě nebo základu velkého potrubí. Flexibilita kabelu usnadňuje uživateli jeho instalaci do výztuže. Tento uzemňovací můstek má rovněž technické schválení od společnosti DB Netz AG a lze jej proto bezpečně používat v projektech.
Na dotaz je možno dodat speciální délky: do celkové délky 500 mm v krocích po 50 mm a od celkové délky 500 mm v krocích po 100 mm.

2 Products

Part No. 419110 D BEB 11 / EBS 15-03-27

GTIN 4013364439665, Customs tariff No. (EU): 85369010, Gross weight: 640.00 g, PU: 1.00 ks

Images

Additional information

Uzemňovací můstek pro uzemnění velkého potrubí D BEB 11 / EBS 15-03-27
pro uzemnění výztuže betonových dílů
s povolením DB Netz AG
Materiál destičky: nerez
Číslo materiálu: 1.4301
Materiál objímky: ocel/Cu
Materiál kabelového oka: Cu/gal Sn (galvanicky pocínovaná)
Materiál kabelu: Cu
Zkratový proud: ≤ 25 kA
Zkušební proud: 25 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 7,9 kA
Závit: M16
Materiál připojovací destičky: 50 mm
Kabel: NYY-O
Průřez kabelu: 70 mm²
Průměr kabelu: 17 mm
Otvor kabelového oka: 13 mm
Délka: 500 mm
Označení DB č.: 4 Ebs 15.03.27 - 2

Výrobek: DEHN
Typ: D BEB 11 / EBS 15-03-27
Obj. č.: 419110
nebo rovnocenný.



Technical data

Materiál destičky nerez
Číslo materiálu 1.4301
Materiál objímky ocel/ Cu
Materiál kabelového oka Cu /gal Sn (galvanicky pocínovaná)
Materiál kabelu Cu
Zkratový proud ≤ 25 kA
Zkušební proud 25 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 7,9 kA
Závit M16
Materiál připojovací destičky 50 mm
Kabel NYY-O
Průřez kabelu 70 mm²
Průměr kabelu 17 mm
Otvor kabelového oka 13 mm
Délka 500 mm
Označení DB č. 4 Ebs 15.03.27 - 2

Product 419110 was added to Notepad.

Go to Notepad

Product 419110 was added to the cart.

Go to Web-Shop

Part No. 419506 D BEB 11 - L1000 / EBS 15-03-27

GTIN 4013364458444, Customs tariff No. (EU): 85369010, Gross weight: 1.10 kg, PU: 1.00 ks

Images

Additional information

Uzemňovací můstek pro uzemnění velkého potrubí D BEB 11 / EBS 15-03-27
pro uzemnění výztuže betonových dílů
s povolením DB Netz AG
Materiál destičky: nerez
Číslo materiálu: 1.4301
Materiál objímky: ocel/Cu
Materiál kabelového oka: Cu/gal Sn (galvanicky pocínovaná)
Materiál kabelu: Cu
Zkratový proud: ≤ 25 kA
Zkušební proud: 25 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 7,9 kA
Závit: M16
Materiál připojovací destičky: 50 mm
Kabel: NYY-O
Průřez kabelu: 70 mm²
Průměr kabelu: 17 mm
Otvor kabelového oka: 13 mm
Délka: 1000 mm
Označení DB č.: 4 Ebs 15.03.27 - 2

Výrobek: DEHN
Typ: D BEB 11 - L1000 / EBS 15-03-27
Obj. č.: 419506
nebo rovnocenný.



Technical data

Materiál destičky nerez
Číslo materiálu 1.4301
Materiál objímky ocel/ Cu
Materiál kabelového oka Cu /gal Sn (galvanicky pocínovaná)
Materiál kabelu Cu
Zkratový proud ≤ 25 kA
Zkušební proud 25 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 7,9 kA
Závit M16
Materiál připojovací destičky 50 mm
Kabel NYY-O
Průřez kabelu 70 mm²
Průměr kabelu 17 mm
Otvor kabelového oka 13 mm
Délka 1000 mm
Označení DB č. 4 Ebs 15.03.27 - 2

Product 419506 was added to Notepad.

Go to Notepad

Product 419506 was added to the cart.

Go to Web-Shop

Uzemňovací propojka pro uzemnění velkých potrubí D BEB 40

Uzemňovací propojky jsou určeny pro uzemnění, vedení zpětného proudu a vyrovnání potenciálů v oblasti použití železničních tratí. Varianta pro uzemnění velkého potrubí je navržena pro použití s pilotami a základy pro velká potrubí. Výrobek se skládá z ocelového lana s poměděným ocelovým páskem na jednom konci a kabelovým okem na druhém konci. Smršťovací bužírka na straně pro přivaření zabraňuje vniknutí vody do ocelového lana. Ocelové lano představuje preventivní opatření proti krádeži. Tato uzemňovací propojka má rovněž technické schválení od společnosti DB Netz AG a lze ji proto bezpečně používat v projektech.
Na dotaz je možno dodat speciální délky: do celkové délky 500 mm v krocích po 50 mm a od celkové délky 500 mm v krocích po 100 mm.

1 Product

Part No. 419400 D BEB 40 / EBS 15-03-25

GTIN 4013364439672, Customs tariff No. (EU): 85359000, Gross weight: 700.00 g, PU: 1.00 ks

Images

Additional information

Uzemňovací můstek pro uzemnění velkého potrubí D BEB 40 / EBS 15-03-25
pro uzemnění výztuže betonových dílů
s povolením DB Netz AG
Materiál spojky: ocel/Cu
Materiál kabelového oka: Cu/gal Sn (galvanicky pocínovaná)
Materiál lana: ocel
Zkratový proud: ≤ 25 kA
Zkušební proud: 25 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 7,9 kA
Průřez lana: 95 mm²
Průměr kabelu: 17 mm
Rozměry spojky: 80 x 30 mm
Otvor kabelového oka: 17 mm
Délka: 500 mm
Označení DB č.: 4 Ebs 15.03.25 - 4

Výrobek: DEHN
Typ: D BEB 40 / EBS 15-03-25
Obj. č.: 419400
nebo rovnocenný.



Technical data

Materiál spojky ocel/ Cu
Materiál kabelového oka Cu /gal Sn (galvanicky pocínovaná)
Materiál lana ocel
Zkratový proud ≤ 25 kA
Zkušební proud 25 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 7,9 kA
Průřez lana 95 mm²
Průměr kabelu 17 mm
Rozměry spojky 80 x 30 mm
Otvor kabelového oka 17 mm
Délka 500 mm
Označení DB č. 4 Ebs 15.03.25 - 4

Product 419400 was added to Notepad.

Go to Notepad

Product 419400 was added to the cart.

Go to Web-Shop

Uzemňovací propojka z ocelového lana D BEB 26

Uzemňovací propojky jsou určeny pro uzemnění, vedení zpětného proudu a vyrovnání potenciálů v oblasti použití železničních tratí. Bezhalogenová varianta (opláštění) D BEB 26 – pro vnější připojení uzemňovacích bodů nebo jiných částí k uzemnění má jako uzemňovací vodič ocelové lanko a představuje tak preventivní opatření na ochranu proti krádeži. Tato uzemňovací propojka má rovněž technické schválení od společnosti DB Netz AG a lze ji proto bezpečně používat v projektech.
Na dotaz je možno dodat speciální délky: do celkové délky 500 mm v krocích po 50 mm a od celkové délky 500 mm v krocích po 100 mm.

1 Product

Part No. 419260 D BEB 26 / EBS 15-03-17

GTIN 4013364439610, Customs tariff No. (EU): 85359000, Gross weight: 630.00 g, PU: 1.00 ks

Images

Additional information

Uzemňovací propojka z ocelového lana D BEB 26 / EBS 15-03-17
pro uzemnění výztuže betonových dílů
s povolením DB Netz AG
Materiál kabelového oka: Cu/gal Sn (galvanicky pocínovaná)
Materiál lana: ocel
Zkratový proud: ≤ 25 kA
Zkušební proud: 25 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 7,9 kA
Lano: 1-12-12 B 350 sZ PE
Průřez lana: ≥ 95 mm²
Provedení: bezhalogenové
Průměr kabelu: 17 mm
Otvor kabelového oka: 17 mm
Délka: 500 mm
Označení DB č.: 3 Ebs 15.03.17 - 11

Výrobek: DEHN
Typ: D BEB 26 / EBS 15-03-17
Obj. č.: 419260
nebo rovnocenný.



Technical data

Materiál kabelového oka Cu /gal Sn (galvanicky pocínovaná)
Materiál lana ocel
Zkratový proud ≤ 25 kA
Zkušební proud 25 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 7,9 kA
Lano 1-12-12 B 350 sZ PE
Průřez lana ≥ 95 mm²
Provedení bezhalogenové
Průměr kabelu 17 mm
Otvor kabelového oka 17 mm
Délka 500 mm
Označení DB č. 3 Ebs 15.03.17 - 11

Product 419260 was added to Notepad.

Go to Notepad

Product 419260 was added to the cart.

Go to Web-Shop

Uzemňovací propojka z kabelu CuFeAl D BEB 29

Uzemňovací propojky jsou určeny pro uzemnění, vedení zpětného proudu a vyrovnání potenciálů v oblasti použití železničních tratí. Bezhalogenová varianta D BEB 29 resp. bezhalogenová a nehořlavá varianta D BEB 29-NF – je pro vnější připojení zemničů a dalších připojovacích prvků navržena v provedení s kabelovým okem pro připojení šrouby M16. Tyto uzemňovací propojky se skládají z měděno-ocelovo-hliníkového kabelu a představují tak preventivní opatření na ochranu proti krádeži. Tyto uzemňovací propojky mají rovněž technické schválení od společnosti DB Netz AG a lze je proto bezpečně používat v projektech. Bezhalogenové a nehořlavé provedení lze použít v tunelech v souladu s předpisy EU.
Na dotaz je možno dodat speciální délky: do celkové délky 500 mm v krocích po 50 mm a od celkové délky 500 mm v krocích po 100 mm.

6 Products

Part No. 419290 D BEB 29 / EBS 15-03-17

GTIN 4013364439627, Customs tariff No. (EU): 85359000, Gross weight: 390.00 g, PU: 1.00 ks

Images

Additional information

Uzemňovací propojka z měděno-ocelovo-hliníkového kabelu
D BEB 29 / EBS 15-03-17
pro uzemnění výztuže betonových dílů
s povolením DB Netz AG
Materiál kabelového oka: Cu/gal Sn (galvanicky pocínovaná)
Materiál kabelu: CuFeAl
Zkratový proud: > 25 kA
Zkušební proud: 40 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 12,6 kA
Kabel: (N)2X RF CuFeAl
Průřez kabelu: ≥ 70 mm²
Provedení: bezhalogenové
Průměr kabelu: 17 mm
Otvor kabelového oka: 17 mm
Délka: 500 mm
Označení DB č.: 4 Ebs 15.03.17 - 6 (Bayka)

Výrobek: DEHN
Typ: D BEB 29 / EBS 15-03-17
Obj. č.: 419290
nebo rovnocenný.



Technical data

Materiál kabelového oka Cu /gal Sn (galvanicky pocínovaná)
Materiál kabelu Cu Fe Al
Zkratový proud > 25 kA
Zkušební proud 40 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 12,6 kA
Kabel (N)2X RF Cu Fe Al
Průřez kabelu ≥ 70 mm²
Provedení bezhalogenové
Průměr kabelu 17 mm
Otvor kabelového oka 17 mm
Délka 500 mm
Označení DB č. 4 Ebs 15.03.17 - 6 (Bayka)

Product 419290 was added to Notepad.

Go to Notepad

Product 419290 was added to the cart.

Go to Web-Shop

Part No. 419291 D BEB 29-NF / EBS 15-03-17

GTIN 4013364439634, Customs tariff No. (EU): 85359000, Gross weight: 410.00 g, PU: 1.00 ks

Images

Additional information

Uzemňovací propojka z měděno-ocelovo-hliníkového kabelu
D BEB 29-NF / EBS 15-03-17
pro uzemnění výztuže betonových dílů
s povolením DB Netz AG
Materiál kabelového oka: Cu/gal Sn (galvanicky pocínovaná)
Materiál kabelu: CuFeAl
Zkratový proud: > 25 kA
Zkušební proud: 40 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 12,6 kA
Kabel: B2ca RF CuFeAl
Průřez kabelu: ≥ 70 mm²
Provedení: bezhalogenové a zpomalující hoření
Průměr kabelu: 17 mm
Otvor kabelového oka: 17 mm
Délka: 500 mm
Označení DB č.: 4 Ebs 15.03.17 - 6 (Bayka)

Výrobek: DEHN
Typ: D BEB 29-NF / EBS 15-03-17
Obj. č.: 419291
nebo rovnocenný.



Technical data

Materiál kabelového oka Cu /gal Sn (galvanicky pocínovaná)
Materiál kabelu Cu Fe Al
Zkratový proud > 25 kA
Zkušební proud 40 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 12,6 kA
Kabel B2ca RF Cu Fe Al
Průřez kabelu ≥ 70 mm²
Provedení bezhalogenové a zpomalující hoření
Průměr kabelu 17 mm
Otvor kabelového oka 17 mm
Délka 500 mm
Označení DB č. 4 Ebs 15.03.17 - 6 (Bayka)

Product 419291 was added to Notepad.

Go to Notepad

Product 419291 was added to the cart.

Go to Web-Shop

Part No. 419511 D BEB 29 M12 M16 / EBS 15-03-17

GTIN 4013364480513, Customs tariff No. (EU): 85359000, Gross weight: 410.00 g, PU: 1.00 ks

Images

Additional information

Uzemňovací propojka z měděno-ocelovo-hliníkového kabelu
D BEB 29 M12 M16 / EBS 15-03-17
pro uzemnění stavebních dílů (M16) nebo přípojnic (M12)
s povolením DB Netz AG
Materiál kabelového oka: Cu/gal Sn (galvanicky pocínovaná)
Materiál kabelu: CuFeAl
Zkratový proud: > 25 kA
Zkušební proud: 40 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 12,6 kA
Kabel: (N)2X RF CuFeAl
Průřez kabelu: ≥ 70 mm²
Provedení: bezhalogenové
Průměr kabelu: 17 mm
Otvor kabelového oka: 13 mm pro M12 a 17 mm pro M16
Délka: 500 mm
Označení DB č.: 4 Ebs 15.03.17 - 6 (Bayka)

Výrobek: DEHN
Typ: D BEB 29 M12 M16 / EBS 15-03-17
Obj. č.: 419511
nebo rovnocenný.



Technical data

Materiál kabelového oka Cu /gal Sn (galvanicky pocínovaná)
Materiál kabelu Cu Fe Al
Zkratový proud > 25 kA
Zkušební proud 40 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 12,6 kA
Kabel (N)2X RF Cu Fe Al
Průřez kabelu ≥ 70 mm²
Provedení bezhalogenové
Průměr kabelu 17 mm
Otvor kabelového oka 13 mm pro M12 a 17 mm pro M16
Délka 500 mm
Označení DB č. 4 Ebs 15.03.17 - 6 (Bayka)

Product 419511 was added to Notepad.

Go to Notepad

Product 419511 was added to the cart.

Go to Web-Shop

Part No. 419512 D BEB 29-NF M12 M16 / EBS 15-03-17

GTIN 4013364480520, Customs tariff No. (EU): 85359000, Gross weight: 410.00 g, PU: 1.00 ks

Images

Additional information

Uzemňovací propojka z měděno-ocelovo-hliníkového kabelu
D BEB 29-NF / EBS 15-03-17
pro uzemnění výztuže betonových dílů
s povolením DB Netz AG
Materiál kabelového oka: Cu/gal Sn (galvanicky pocínovaná)
Materiál kabelu: CuFeAl
Zkratový proud: > 25 kA
Zkušební proud: 40 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 12,6 kA
Kabel: B2ca RF CuFeAl
Průřez kabelu: ≥ 70 mm²
Provedení: bezhalogenové a zpomalující hoření
Průměr kabelu: 17 mm
Otvor kabelového oka: 13 mm pro M12 a 17 mm pro M16
Délka: 500 mm
Označení DB č.: 4 Ebs 15.03.17 - 6 (Bayka)

Výrobek: DEHN
Typ: D BEB 29-NF M12 M16 / EBS 15-03-17
Obj. č.: 419512
nebo rovnocenný.



Technical data

Materiál kabelového oka Cu /gal Sn (galvanicky pocínovaná)
Materiál kabelu Cu Fe Al
Zkratový proud > 25 kA
Zkušební proud 40 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 12,6 kA
Kabel B2ca RF Cu Fe Al
Průřez kabelu ≥ 70 mm²
Provedení bezhalogenové a zpomalující hoření
Průměr kabelu 17 mm
Otvor kabelového oka 13 mm pro M12 a 17 mm pro M16
Délka 500 mm
Označení DB č. 4 Ebs 15.03.17 - 6 (Bayka)

Product 419512 was added to Notepad.

Go to Notepad

Product 419512 was added to the cart.

Go to Web-Shop

Part No. 419513 D BEB 29 R / EBS 15-03-17

GTIN 4013364480506, Customs tariff No. (EU): 85359000, Gross weight: 410.00 g, PU: 1.00 ks

Images

Additional information

Uzemňovací propojka z měděno-ocelovo-hliníkového kabelu
v pravotočivém provedení
D BEB 29 R / EBS 15-03-17
pro uzemnění výztuže betonových dílů
s povolením DB Netz AG
Materiál kabelového oka: Cu/gal Sn (galvanicky pocínovaná)
Materiál kabelu: CuFeAl
Zkratový proud: > 25 kA
Zkušební proud: 40 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 12,6 kA
Kabel: (N)2X RF CuFeAl
Průřez kabelu: ≥ 70 mm²
Provedení: bezhalogenové
Průměr kabelu: 17 mm
Otvor kabelového oka: 17 mm
Provedení kabelového oka: 90° pravotočivé provedení
Délka: 500 mm
Označení DB č.: 4 Ebs 15.03.17 - 6 (Bayka)

Výrobek: DEHN
Typ: D BEB 29 R / EBS 15-03-17
Obj. č.: 419513
nebo rovnocenný.



Technical data

Materiál kabelového oka Cu /gal Sn (galvanicky pocínovaná)
Materiál kabelu Cu Fe Al
Zkratový proud > 25 kA
Zkušební proud 40 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 12,6 kA
Kabel (N)2X RF Cu Fe Al
Průřez kabelu ≥ 70 mm²
Provedení bezhalogenové
Průměr kabelu 17 mm
Otvor kabelového oka 17 mm
Provedení kabelového oka 90° pravotočivé provedení
Délka 500 mm
Označení DB č. 4 Ebs 15.03.17 - 6 (Bayka)

Product 419513 was added to Notepad.

Go to Notepad

Product 419513 was added to the cart.

Go to Web-Shop

Part No. 419514 D BEB 29 L / EBS 15-03-17

GTIN 4013364480537, Customs tariff No. (EU): 85359000, Gross weight: 410.00 g, PU: 1.00 ks

Images

Additional information

Uzemňovací propojka z měděno-ocelovo-hliníkového kabelu
v levotočivém provedení
D BEB 29 R / EBS 15-03-17
pro uzemnění výztuže betonových dílů
s povolením DB Netz AG
Materiál kabelového oka: Cu/gal Sn (galvanicky pocínovaná)
Materiál kabelu: CuFeAl
Zkratový proud: > 25 kA
Zkušební proud: 40 kA/100 ms
Norma: Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC): 12,6 kA
Kabel: (N)2X RF CuFeAl
Průřez kabelu: ≥ 70 mm²
Provedení: bezhalogenové
Průměr kabelu: 17 mm
Otvor kabelového oka: 17 mm
Provedení kabelového oka: 90° levotočivé provedení
Délka: 500 mm
Označení DB č.: 4 Ebs 15.03.17 - 6 (Bayka)

Výrobek: DEHN
Typ: D BEB 29 L / EBS 15-03-17
Obj. č.: 419514
nebo rovnocenný.



Technical data

Materiál kabelového oka Cu /gal Sn (galvanicky pocínovaná)
Materiál kabelu Cu Fe Al
Zkratový proud > 25 kA
Zkušební proud 40 kA/100 ms
Norma Ril 997.0205A01
Zkratový proud (AC 50 Hz/DC) (1 s; ≤ 300 °C) 12,6 kA
Kabel (N)2X RF Cu Fe Al
Průřez kabelu ≥ 70 mm²
Provedení bezhalogenové
Průměr kabelu 17 mm
Otvor kabelového oka 17 mm
Provedení kabelového oka 90° levotočivé provedení
Délka 500 mm
Označení DB č. 4 Ebs 15.03.17 - 6 (Bayka)

Product 419514 was added to Notepad.

Go to Notepad

Product 419514 was added to the cart.

Go to Web-Shop

Lepicí podložka

Lepicí podložka slouží k připevnění výrobků pro uzemnění železnice k bednění pomocí lepeného spoje. Lepicí podložku lze nalepit na nerezovou připojovací destičku D BEB 0 a následně ji připojit k samotnému bednění.

1 Product

Part No. 419900 D KLP D50 BEB

GTIN 4013364439641, Customs tariff No. (EU): 39191080, Gross weight: 2.00 g, PU: 1.00 ks

Images

Additional information

Lepicí podložka D KLP D50 BEB
pro výrobky uzemnění železnic
průměr: 50 mm
Průměr: 50 mm

Výrobek: DEHN
Typ: D KLP D50 BEB
Obj. č.: 419900
nebo rovnocenný.



Technical data

Průměr 50 mm

Product 419900 was added to Notepad.

Go to Notepad

Product 419900 was added to the cart.

Go to Web-Shop

Samolepka uzemnění

Samolepka uzemnění je určena jako náhradní díl pro označení výrobků pro uzemnění železnice při instalaci. Lze ji jednoduše nalepit na nerezovou připojovací destičku. Označení lze provést pro uzemňovací můstky D BEB 1 až 8 a pro variantu D BEB 11 pro uzemnění velkých trubek, pokud štítek nalepený z výroby již není k dispozici nebo je poškozen.

1 Product

Part No. 419901 D EAK D50 BEB

GTIN 4013364439658, Customs tariff No. (EU): 39191080, Gross weight: 3.00 g, PU: 1.00 ks

Images

Additional information

Samolepka uzemnění D EAK D50 BEB
pro označení výrobků pro uzemnění železnice
průměr: 50 mm
Průměr: 50 mm

Výrobek: DEHN
Typ: D EAK D50 BEB
Obj. č.: 419901
nebo rovnocenný.



Technical data

Průměr 50 mm

Product 419901 was added to Notepad.

Go to Notepad

Product 419901 was added to the cart.

Go to Web-Shop

Šroub s šestihrannou hlavou

1 Product

Part No. 419902 D SKS M16X30 V4A

GTIN 4013364439689, Customs tariff No. (EU): 85389099, Gross weight: 76.89 g, PU: 1.00 ks

Images

Additional information

Šroub s šestihrannou hlavou D SKS M16X30 V2A
materiál: nerez A4-70
závit: M16 x 30 mm
Materiál: nerez (V4A)
Závit: M16 x 30 mm

Výrobek: DEHN
Typ: D SKS M16X30 V4A
Obj. č.: 419902
nebo rovnocenný.



Technical data

Materiál nerez (V4A)
Závit M16 x 30 mm

Product 419902 was added to Notepad.

Go to Notepad

Product 419902 was added to the cart.

Go to Web-Shop

Šestihranná matice

1 Product

Part No. 419903 D SKM M16 V4A

GTIN 4013364439696, Customs tariff No. (EU): 85389099, Gross weight: 33.76 g, PU: 1.00 ks

Images

Additional information

Šestihranná matice D SKM M16 V2A
materiál: nerez A4-70
závit: M16
Materiál: nerez (V4A)
Závit: M16

Výrobek: DEHN
Typ: D SKM M16 V4A
Obj. č.: 419903
nebo rovnocenný.



Technical data

Materiál nerez (V4A)
Závit M16

Product 419903 was added to Notepad.

Go to Notepad

Product 419903 was added to the cart.

Go to Web-Shop

Podložka

1 Product

Part No. 419904 D SCH A17 V4A

GTIN 4013364439702, Customs tariff No. (EU): 85389099, Gross weight: 9.10 g, PU: 1.00 ks

Images

Additional information

Podložka D SCH A17 V2A
materiál: nerez A4-70
vnější porůměr: 30 mm
vnitřní průměr: 17 mm
Materiál: nerez (V4A)
Vnější průměr: 30 mm
Vnitřní průměr: 17 mm

Výrobek: DEHN
Typ: D SCH A17 V4A
Obj. č.: 419904
nebo rovnocenný.



Technical data

Materiál nerez (V4A)
Vnější průměr 30 mm
Vnitřní průměr 17 mm

Product 419904 was added to Notepad.

Go to Notepad

Product 419904 was added to the cart.

Go to Web-Shop
back to top
