EXFS L / EXFS KU

Til indirekte jording og udligning imellem adskilte jordingsanlæg ved lynpåvirkninger
Til lynbeskyttelses-potentialudligning efter EN / IEC 62305 i farlige områder (zone 2)
Rustfri kapsling i sintret zink med kunststofkappe og fleksibel kabeltilslutning

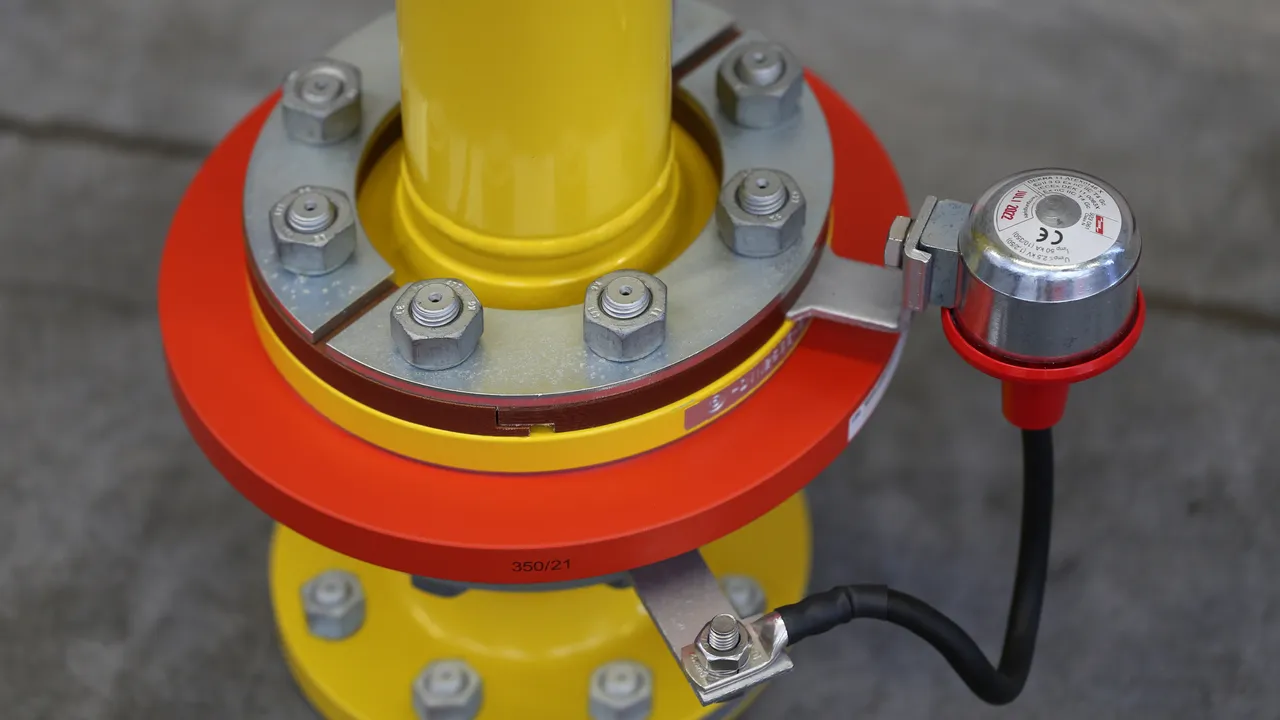

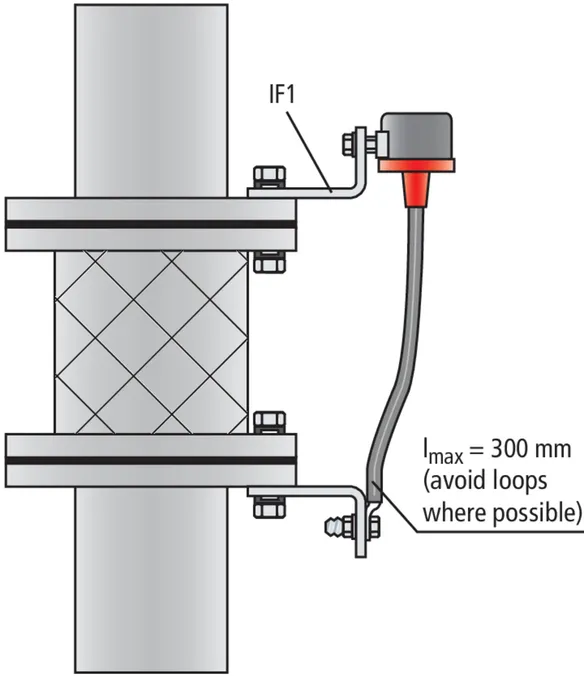

Til udligning over f.eks. isolerende flanger i katodisk beskyttede rørnet
Kraftig udførelse
Godkendt efter ATEX-direktiv 2014/34/EU og IECEx

Details

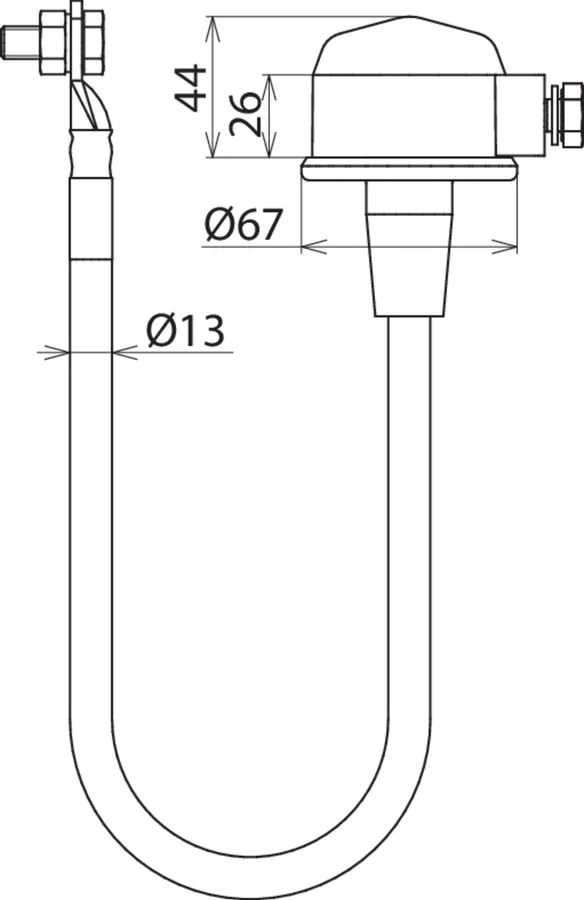

EXFS L

Ex-skillegnistgab til montage over jorden.

3 Products

Part No. 923060 EXFS L100

GTIN 4013364038899, Customs tariff No. (EU): 85369095, Gross weight: 805.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Ex-skillegnistgab EXFS L100
Ex-skillegnistgab EXFS L100 til Ex-zone
(zone 2) med fleksibelt tilslutningskabel, ATEX-certificeret
(2014/34/EU) til lynbeskyttelses-potentialudligningen
iht. DIN VDE 0185-305-3
Lynimpulsstrøm (10/350): 50 kA
Lynstrømsklasse iht. EN 50 164-3: N
Nominel afledestødstrøm (8/20): 100 kA
100 % lyntændspænding:<= 2,5 kV
Driftsfrekvent tændspænding (50 Hz): <= 1,2 kV
Kabellængde: 100 mm
til flangemål: 20-130 mm

fabrikat: DEHN
Type: EXFS L100
artikelnr.: 923060
eller tilsvarende

Certificates

Technical data

Skillegnistgab efter EN 62561-3 / IEC 62561-3	Ja
Lynstødstrøm (10/350 µs) (I_imp )	50 kA
Lynstrømsklasse	N
Nominel tændspænding (U_{r imp} )	≤ 2,5 kV
Kapslingsklasse	IP 54

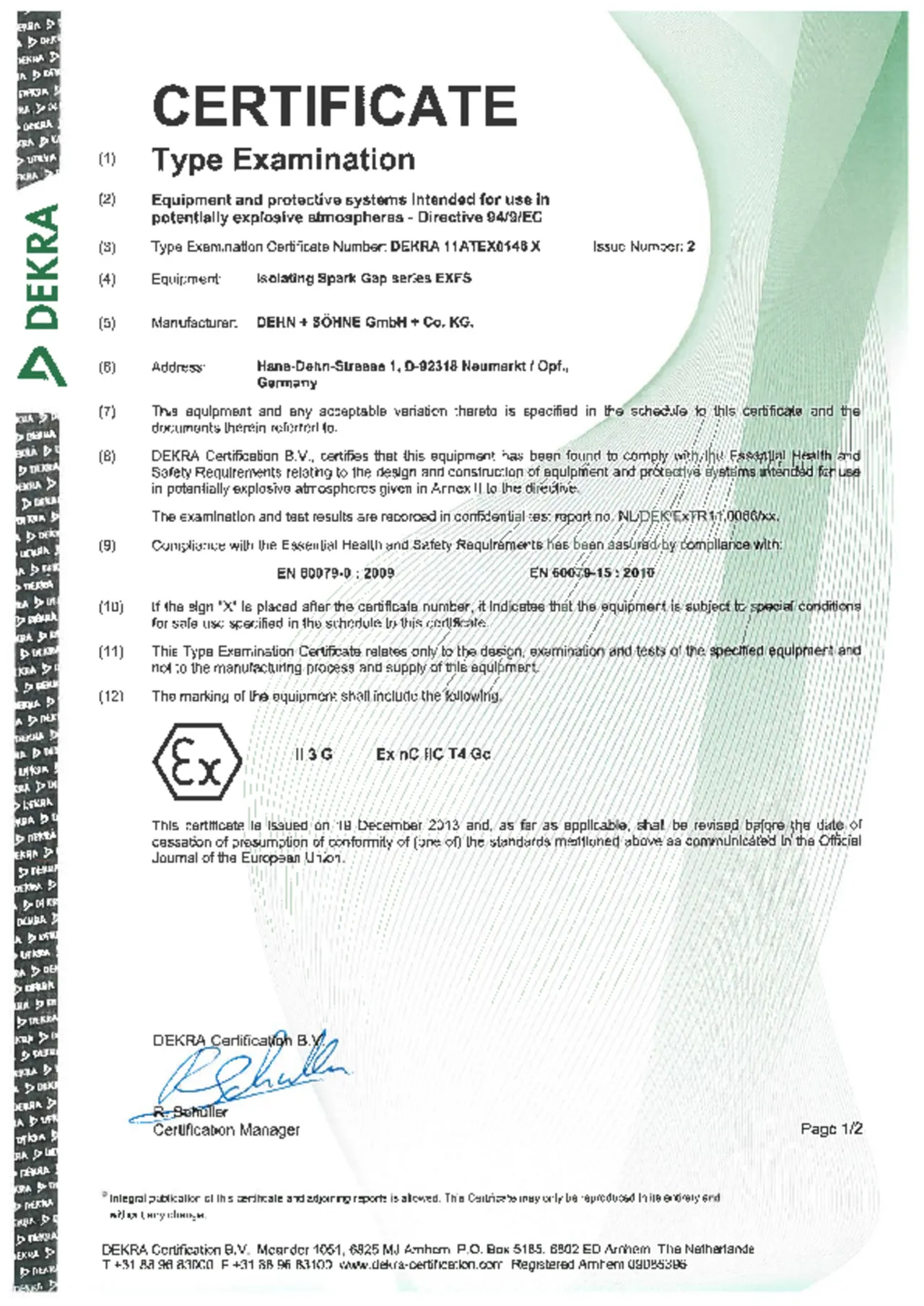

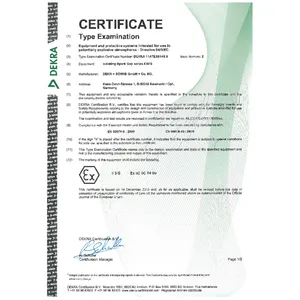

ATEX-godkendelser	DEKRA 11ATEX0146 X
Ex-mærkning efter EN 60079-0 og EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc

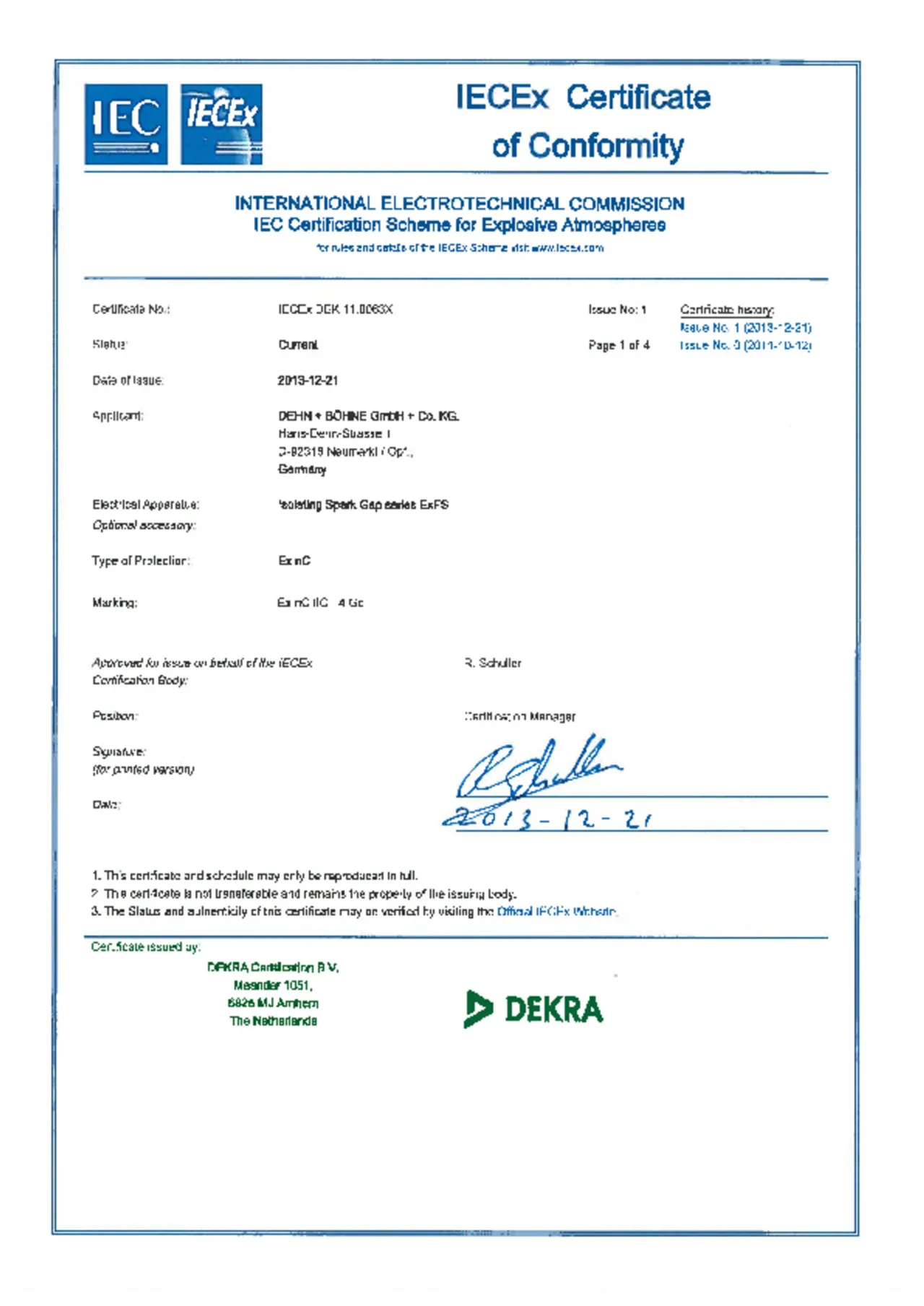

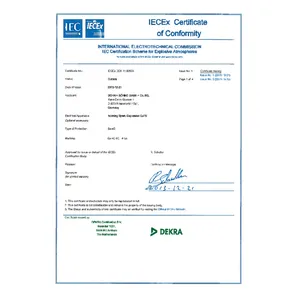

IECEx-godkendelser	IECEx DEK 11.0063X
Ex-mærkning efter EN 60079-0	Ex nC IIC T4 Gc
Kabellængde	100 mm

Skillegnistgab efter EN 62561-3 / IEC 62561-3	Ja
Lynstødstrøm (10/350 µs) (I_imp )	50 kA
Lynstrømsklasse	N
Driftsfrekvent holdespænding (50 Hz) (U_wAC )	300 V
Nominel tændspænding (U_{r imp} )	≤ 2,5 kV
Driftstemperaturområde (T_U )	-20 °C ... +80 °C
Omgivelsestemperatur i Ex-områder	-20 °C ... +60 °C
Kapslingsklasse	IP 54
ATEX-godkendelser	DEKRA 11ATEX0146 X
Ex-mærkning efter EN 60079-0 og EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
IECEx-godkendelser	IECEx DEK 11.0063X
Ex-mærkning efter EN 60079-0	Ex nC IIC T4 Gc
Længde	90 mm
Diameter	63 mm
Kapslingsmateriale	Sintret zink, kunststof
Tilslutningskabel	H01N2-D 25 mm²med kabelsko og skrue / møtrik (M10)
Kabellængde	100 mm
Egnet flangemål	20-130 mm
Udvidede tekniske data:	--------------------
– Mærkestødstrøm (8/20 µs) (I_n )	100 kA
– Driftsfrekvent tændspænding (50 Hz) (U_aw )	≤ 1,2 kV

Product 923060 was added to Notepad.

Go to Notepad

Product 923060 was added to the cart.

Go to Web-Shop

Part No. 923061 EXFS L200

GTIN 4013364038905, Customs tariff No. (EU): 85369095, Gross weight: 830.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Ex-skillegnistgab EXFS L200
Ex-skillegnistgab EXFS L200 til Ex-zone
(zone 2) med fleksibelt tilslutningskabel, ATEX-certificeret
(2014/34/EU) til lynbeskyttelses-potentialudligningen
iht. DIN VDE 0185-305-3
Lynimpulsstrøm (10/350): 50 kA
Lynstrømsklasse iht. EN 50 164-3: N
Nominel afledestødstrøm (8/20): 100 kA
100 % lyntændspænding:<= 2,5 kV
Driftsfrekvent tændspænding (50 Hz): <= 1,2 kV
Kabellængde: 200 mm
til flangemål: 120-230 mm

fabrikat: DEHN
Type: EXFS L200
artikelnr.: 923061
eller tilsvarende

Certificates

Technical data

Skillegnistgab efter EN 62561-3 / IEC 62561-3	Ja
Lynstødstrøm (10/350 µs) (I_imp )	50 kA
Lynstrømsklasse	N
Nominel tændspænding (U_{r imp} )	≤ 2,5 kV
Kapslingsklasse	IP 54
ATEX-godkendelser	DEKRA 11ATEX0146 X
Ex-mærkning efter EN 60079-0 og EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
IECEx-godkendelser	IECEx DEK 11.0063X
Ex-mærkning efter EN 60079-0	Ex nC IIC T4 Gc
Kabellængde	200 mm

Skillegnistgab efter EN 62561-3 / IEC 62561-3	Ja
Lynstødstrøm (10/350 µs) (I_imp )	50 kA
Lynstrømsklasse	N
Driftsfrekvent holdespænding (50 Hz) (U_wAC )	300 V
Nominel tændspænding (U_{r imp} )	≤ 2,5 kV
Driftstemperaturområde (T_U )	-20 °C ... +80 °C
Omgivelsestemperatur i Ex-områder	-20 °C ... +60 °C
Kapslingsklasse	IP 54
ATEX-godkendelser	DEKRA 11ATEX0146 X
Ex-mærkning efter EN 60079-0 og EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
IECEx-godkendelser	IECEx DEK 11.0063X
Ex-mærkning efter EN 60079-0	Ex nC IIC T4 Gc
Længde	90 mm
Diameter	63 mm
Kapslingsmateriale	Sintret zink, kunststof
Tilslutningskabel	H01N2-D 25 mm²med kabelsko og skrue / møtrik (M10)
Kabellængde	200 mm
Egnet flangemål	120-230 mm
Udvidede tekniske data:	--------------------
– Mærkestødstrøm (8/20 µs) (I_n )	100 kA
– Driftsfrekvent tændspænding (50 Hz) (U_aw )	≤ 1,2 kV

Product 923061 was added to Notepad.

Go to Notepad

Product 923061 was added to the cart.

Go to Web-Shop

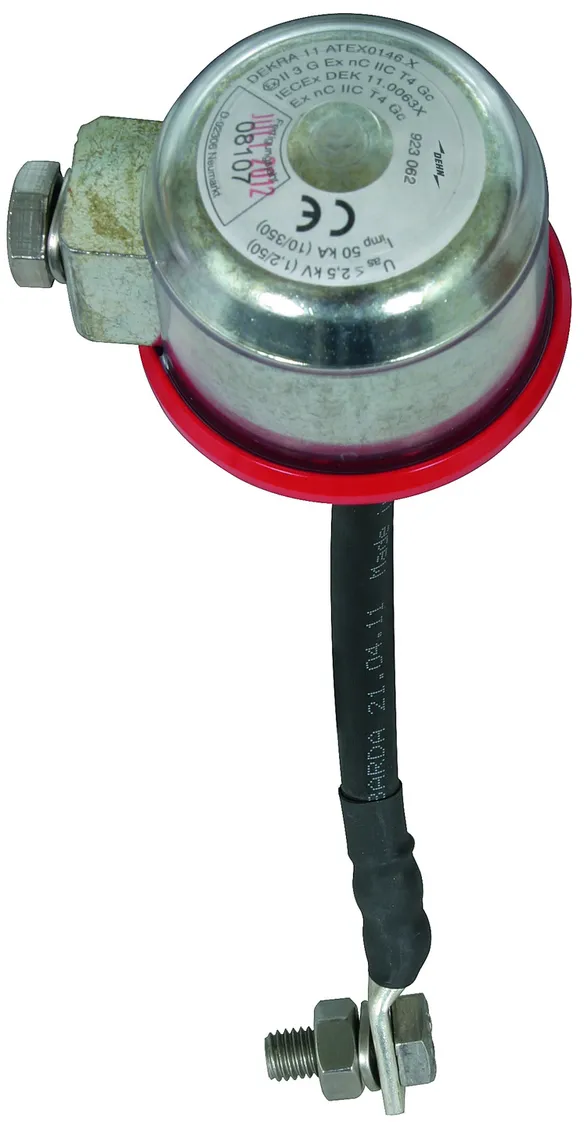

Part No. 923062 EXFS L300

GTIN 4013364038912, Customs tariff No. (EU): 85369095, Gross weight: 861.00 g, PU: 1.00 Pakkestørrelse

Images

Additional information

CAD files

Ex-skillegnistgab EXFS L300
Ex-skillegnistgab EXFS L300 til Ex-zone
(zone 2) med fleksibelt tilslutningskabel, ATEX-certificeret
(2014/34/EU) til lynbeskyttelses-potentialudligningen
iht. DIN VDE 0185-305-3
Lynimpulsstrøm (10/350): 50 kA
Lynstrømsklasse iht. EN 50 164-3: N
Nominel afledestødstrøm (8/20): 100 kA
100 % lyntændspænding:<= 2,5 kV
Driftsfrekvent tændspænding (50 Hz): <= 1,2 kV
Kabellængde: 300 mm
til flangemål: 220-320 mm

fabrikat: DEHN
Type: EXFS L300
artikelnr.: 923062
eller tilsvarende

Certificates

Technical data

Skillegnistgab efter EN 62561-3 / IEC 62561-3	Ja
Lynstødstrøm (10/350 µs) (I_imp )	50 kA
Lynstrømsklasse	N
Nominel tændspænding (U_{r imp} )	≤ 2,5 kV
Kapslingsklasse	IP 54
ATEX-godkendelser	DEKRA 11ATEX0146 X
Ex-mærkning efter EN 60079-0 og EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
IECEx-godkendelser	IECEx DEK 11.0063X
Ex-mærkning efter EN 60079-0	Ex nC IIC T4 Gc
Kabellængde	300 mm

Skillegnistgab efter EN 62561-3 / IEC 62561-3	Ja
Lynstødstrøm (10/350 µs) (I_imp )	50 kA
Lynstrømsklasse	N
Driftsfrekvent holdespænding (50 Hz) (U_wAC )	300 V
Nominel tændspænding (U_{r imp} )	≤ 2,5 kV
Driftstemperaturområde (T_U )	-20 °C ... +80 °C
Omgivelsestemperatur i Ex-områder	-20 °C ... +60 °C
Kapslingsklasse	IP 54
ATEX-godkendelser	DEKRA 11ATEX0146 X
Ex-mærkning efter EN 60079-0 og EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
IECEx-godkendelser	IECEx DEK 11.0063X
Ex-mærkning efter EN 60079-0	Ex nC IIC T4 Gc
Længde	90 mm
Diameter	63 mm
Kapslingsmateriale	Sintret zink, kunststof
Tilslutningskabel	H01N2-D 25 mm²med kabelsko og skrue / møtrik (M10)
Kabellængde	300 mm
Egnet flangemål	220-320 mm
Udvidede tekniske data:	--------------------
– Mærkestødstrøm (8/20 µs) (I_n )	100 kA
– Driftsfrekvent tændspænding (50 Hz) (U_aw )	≤ 1,2 kV

Product 923062 was added to Notepad.

Go to Notepad

Product 923062 was added to the cart.

Go to Web-Shop

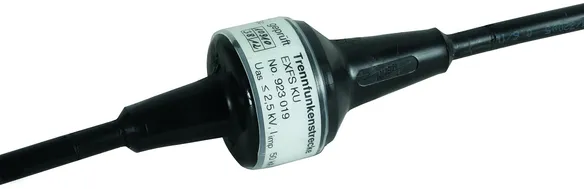

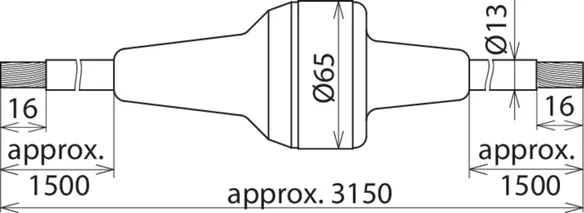

EXFS KU

Ex-skillegnistgab med tilslutningskabler til montage over og under jorden; med vandtæt kappe; kan forkortes til kortere kabellængder.

1 Product

Part No. 923019 EXFS KU

GTIN 4013364033177, Customs tariff No. (EU): 85369095, Gross weight: 1.72 kg, PU: 1.00 Pakkestørrelse

Images

Open PDF

Additional information

CAD files

Ex-skillegnistgab EXFS KU
Ex-skillegnistgab EXFS KU til Ex-zone (zone 2)
med tilslutningsledninger til montering over og under
jorden, ATEX-certificeret (2014/34/EU) til lynbeskyttelses-
potentialudligning iht. DIN VDE 0185-305-3
Lynimpulsstrøm (10/350): 50 kA
Lynstrømsklasse iht. EN 50 164-3: N
Nominel afledestødstrøm (8/20): 100 kA
100 % lyntændspænding:<= 2,5 kV
Driftsfrekvent tændspænding (50 Hz): <= 1,2 kV
Kabellængde: 2 x ca. 1500 mm

fabrikat: DEHN
Type: EXFS KU
artikelnr.: 923019
eller tilsvarende

Certificates

Technical data

Skillegnistgab efter EN 62561-3 / IEC 62561-3	Ja
Lynstødstrøm (10/350 µs) (I_imp )	50 kA
Lynstrømsklasse	N
Nominel tændspænding (U_{r imp} )	≤ 2,5 kV
Kapslingsklasse	IP 67
ATEX-godkendelser	DEKRA 11ATEX0146 X
Ex-mærkning efter EN 60079-0 og EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
IECEx-godkendelser	IECEx DEK 11.0063X
Ex-mærkning efter EN 60079-0	Ex nC IIC T4 Gc
Kabellængde	2x ca. 1500 mm

Skillegnistgab efter EN 62561-3 / IEC 62561-3	Ja
Lynstødstrøm (10/350 µs) (I_imp )	50 kA
Lynstrømsklasse	N
Driftsfrekvent holdespænding (50 Hz) (U_wAC )	300 V
Nominel tændspænding (U_{r imp} )	≤ 2,5 kV
Driftstemperaturområde (T_U )	-20 °C ... +80 °C
Omgivelsestemperatur i Ex-områder	-20 °C ... +60 °C
Kapslingsklasse	IP 67
ATEX-godkendelser	DEKRA 11ATEX0146 X
Ex-mærkning efter EN 60079-0 og EN 60079-15: gas	II 3 G Ex nC IIC T4 Gc
IECEx-godkendelser	IECEx DEK 11.0063X
Ex-mærkning efter EN 60079-0	Ex nC IIC T4 Gc
Længde	90 mm
Diameter	63 mm
Kapslingsmateriale	Sintret zink, kunststof
Tilslutningskabel	NYY-J-1x25 mm²
Kabellængde	2x ca. 1500 mm
Udvidede tekniske data:	--------------------
– Mærkestødstrøm (8/20 µs) (I_n )	100 kA
– Driftsfrekvent tændspænding (50 Hz) (U_aw )	≤ 1,2 kV
