Tilslutnings- og brokoblingsudstyr til armeringer

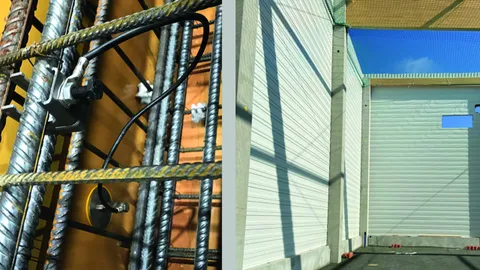

Tilslutnings- og brokoblingsudstyr til benyttelse af armeringsjernene (længdearmeringsjernene) på stålbetonstøtter eller vægge som nedleder. Ved at anvende et armeringsjern, der er indlejret i betonstøtterne, kan den ekstra installation af rundledere (St/tZn) til lynbeskyttelse/jording/potentialudligning undlades. Den elektrisk relevante forbindelse realiseres i hele stålbetonstøttens længde med et lodret armeringsjern.

Further information

Similar topics

Tilslutningsudstyr

2 Products

Part No. 416940 UES 16 L600 VK RD8 28 FL30 EFP

GTIN 4013364360280, Customs tariff No. (EU): 85359000, Gross weight: 530.00 g, PU: 25.00 Pakkestørrelse

Images

Additional information

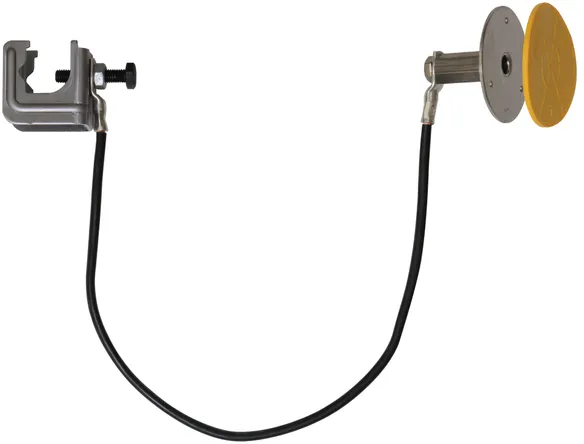

Tilslutningsudstyr bestående af
tilslutningskabel med tilsluttet
forbindelsesklemme og fast jordingspunkt
til sikker elektrisk forbindelse
af det faste jordingspunkt med
armeringen/armeringsjernene
Med tilslutningsudstyret sker der
en sikker elektrisk forbindelse
på et defineret armeringsjern
(længdearmeringsjern), der bruges som
nedleder på indfangersystemer,
facadeelementer, kranskinner,
kabelbakkesystemer, jordingsanlægget,
funktionspotentialudligning osv.
Materiale, forbindelsesklemme: St/blank
Klemmeområde Rd forbindelsesklemme: 8-28 mm
Klemmeområde Fl forbindelsesklemme: 30 x 3-4 mm
Materiale, fast jordingspunkt: NIRO (V4A)
Tilslutningsgevind fast jordingspunkt: M10 / M12
Materiale, brokoblingskabel: Fleksibel kobberleder, frostbestandig
Ledningslængde, brokoblingskabel: 600 mm
Ledertværsnit, brokoblingskabel: 16 mm2
Standarder: DIN EN 62561-1

fabrikat: DEHN
Type: UES 16 L600 VK RD8 28 FL30 EFP
artikelnr.: 416940
eller tilsvarende

Certificates



Technical data

Materiale, forbindelsesklemme St/blank
Klemmeområde Rd forbindelsesklemme 8-28 mm
Klemmeområde Fl forbindelsesklemme 30 x 3-4 mm
Materiale, fast jordingspunkt NIRO (V4A)
Tilslutningsgevind fast jordingspunkt M10 / M12
Materiale, brokoblingskabel Fleksibel kobberleder, frostbestandig
Ledningslængde, brokoblingskabel 600 mm
Ledertværsnit, brokoblingskabel 16 mm2
Standarder DIN EN 62561-1
Speciallængder mulige på forespørgsel.
*) Se den præcise tildeling på testcertifikatet.

Product 416940 was added to Notepad.

Go to Notepad

Product 416940 was added to the cart.

Go to Web-Shop

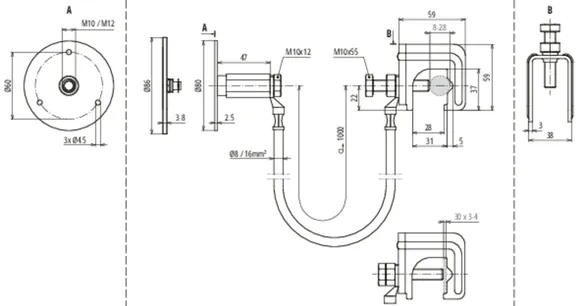

Part No. 416950 UES 16 L1000 VK RD8 28 FL30 EFP

GTIN 4013364508620, Customs tariff No. (EU): 85359000, Gross weight: 650.00 g, PU: 25.00 Pakkestørrelse

Images

Additional information

Tilslutningsudstyr bestående af
tilslutningskabel med tilsluttet
forbindelsesklemme og fast jordingspunkt
til sikker elektrisk forbindelse
af det faste jordingspunkt med
armeringen/armeringsjernene
Med tilslutningsudstyret sker der
en sikker elektrisk forbindelse
på et defineret armeringsjern
(længdearmeringsjern), der bruges som
nedleder på indfangersystemer,
facadeelementer, kranskinner,
kabelbakkesystemer, jordingsanlægget,
funktionspotentialudligning osv.
Materiale, forbindelsesklemme: St/blank
Klemmeområde Rd forbindelsesklemme: 8-28 mm
Klemmeområde Fl forbindelsesklemme: 30 x 3-4 mm
Materiale, fast jordingspunkt: NIRO (V4A)
Tilslutningsgevind fast jordingspunkt: M10 / M12
Materiale, brokoblingskabel: Fleksibel kobberleder, frostbestandig
Ledningslængde, brokoblingskabel: 1000 mm
Ledertværsnit, brokoblingskabel: 16 mm2
Standarder: DIN EN 62561-1

fabrikat: DEHN
Type: UES 16 L1000 VK RD8 28 FL30 EFP
artikelnr.: 416950
eller tilsvarende

Certificates



Technical data

Materiale, forbindelsesklemme St/blank
Klemmeområde Rd forbindelsesklemme 8-28 mm
Klemmeområde Fl forbindelsesklemme 30 x 3-4 mm
Materiale, fast jordingspunkt NIRO (V4A)
Tilslutningsgevind fast jordingspunkt M10 / M12
Materiale, brokoblingskabel Fleksibel kobberleder, frostbestandig
Ledningslængde, brokoblingskabel 1000 mm
Ledertværsnit, brokoblingskabel 16 mm2
Standarder DIN EN 62561-1
Speciallængder mulige på forespørgsel.
*) Se den præcise tildeling på testcertifikatet.

Product 416950 was added to Notepad.

Go to Notepad

Product 416950 was added to the cart.

Go to Web-Shop

Brokoblingsudstyr

1 Product

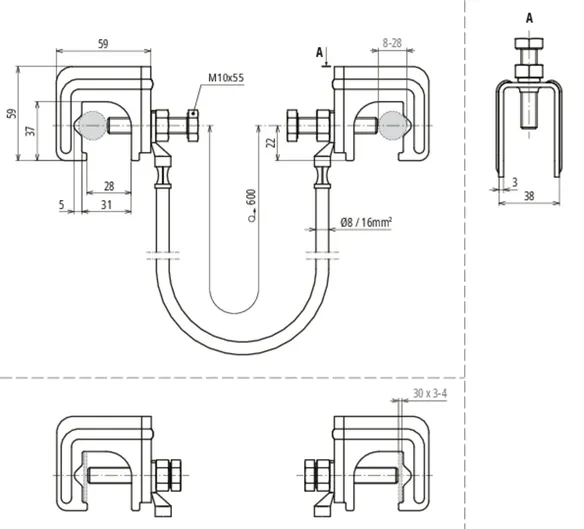

Part No. 416941 UES 16 L600 2VK RD8 28 FL30

GTIN 4013364360273, Customs tariff No. (EU): 85359000, Gross weight: 513.00 g, PU: 25.00 Pakkestørrelse

Images

Additional information

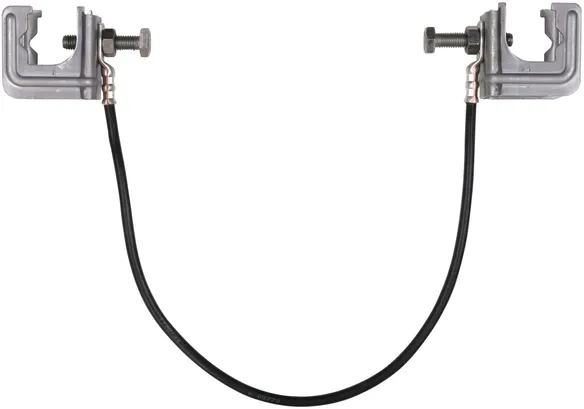

Brokoblingsenhed bestående af
forbindelseskabel med to tilsluttede
forbindelsesklemmer til elektrisk
forbindelse af armeringsjern
Med brokoblingsudstyret er det muligt at
forbinde sammenføjningssteder på lodrette armeringsjern
(længdearmeringsjern) med hinanden
og dermed kan en elektrisk relevant
forbindelse af armeringen benyttes
som nedleder
Materiale, forbindelsesklemme: St/blank
Klemmeområde Rd forbindelsesklemme: 8-28 mm
Klemmeområde Fl forbindelsesklemme: 30 x 3-4 mm
Materiale, brokoblingskabel: Fleksibel kobberleder, frostbestandig
Ledningslængde, brokoblingskabel: 600 mm
Ledertværsnit, brokoblingskabel: 16 mm2
Standarder: DIN EN 62561-1

fabrikat: DEHN
Type: UES 16 L600 2VK RD8 28 FL30
artikelnr.: 416941
eller tilsvarende

Certificates



Technical data

Materiale, forbindelsesklemme St/blank
Klemmeområde Rd forbindelsesklemme 8-28 mm
Klemmeområde Fl forbindelsesklemme 30 x 3-4 mm
Materiale, brokoblingskabel Fleksibel kobberleder, frostbestandig
Ledningslængde, brokoblingskabel 600 mm
Ledertværsnit, brokoblingskabel 16 mm2
Standarder DIN EN 62561-1
Speciallængder mulige på forespørgsel.
*) Se den præcise tildeling på testcertifikatet.
