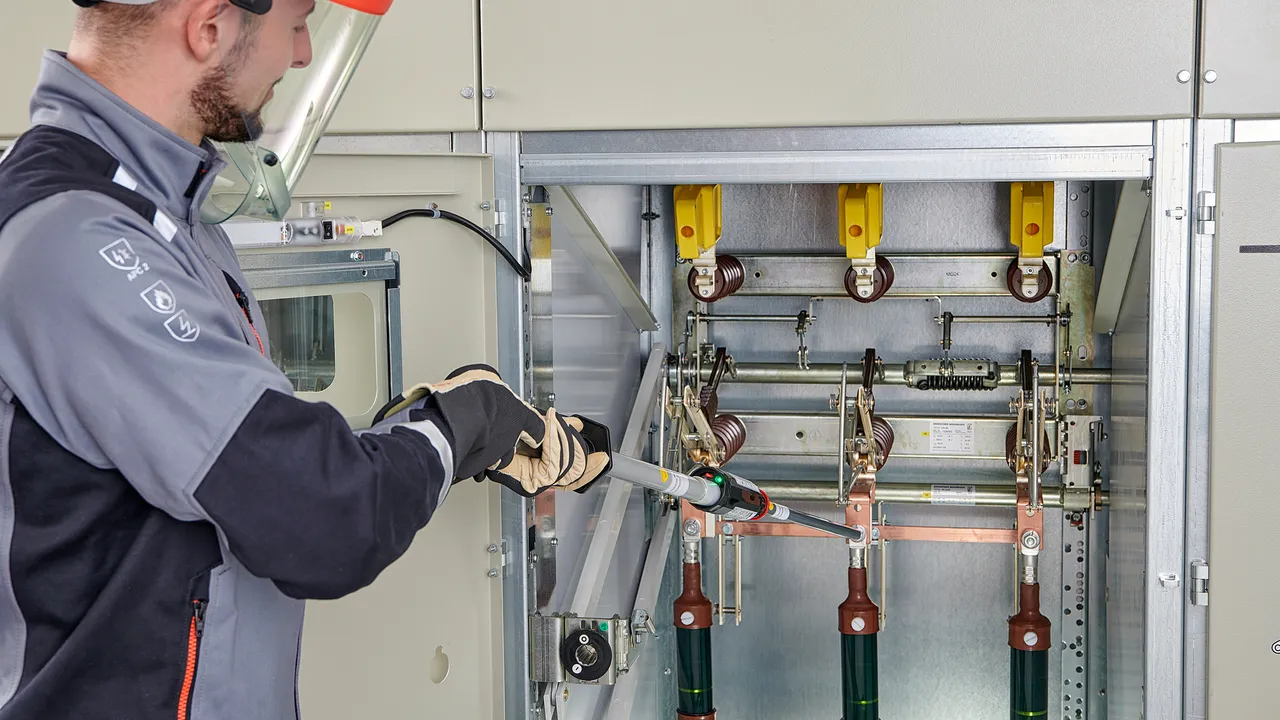

PHE III spændingstester
- Sikker og pålidelig indikering
- Let håndtering
- Økonomisk og pladsbesparende transport
Details
Part No. 767703 PHE3 3 S
GTIN 4013364070899, Customs tariff No. (EU): 90303370, Gross weight: 1.71 kg, PU: 1.00 Pakkestørrelse
Technical data
Nominel spænding (UN ) | 3 kV |
Totallængde (lG ) | 1080 mm |
Indstiksdybde (IO ) | 285 mm |
Part No. 767706 PHE3 6 S
GTIN 4013364070837, Customs tariff No. (EU): 90303370, Gross weight: 1.71 kg, PU: 1.00 Pakkestørrelse
Technical data
Nominel spænding (UN ) | 6 kV |
Totallængde (lG ) | 1080 mm |
Indstiksdybde (IO ) | 285 mm |
Part No. 767710 PHE3 10 S
GTIN 4013364070851, Customs tariff No. (EU): 90303370, Gross weight: 1.71 kg, PU: 1.00 Pakkestørrelse
Technical data
Nominel spænding (UN ) | 10 kV |
Totallængde (lG ) | 1080 mm |
Indstiksdybde (IO ) | 285 mm |
Part No. 767720 PHE3 20 S
GTIN 4013364070844, Customs tariff No. (EU): 90303370, Gross weight: 1.89 kg, PU: 1.00 Pakkestørrelse
Technical data
Nominel spænding (UN ) | 20 kV |
Totallængde (lG ) | 1230 mm |
Indstiksdybde (IO ) | 435 mm |
Part No. 767730 PHE3 30 S
GTIN 4013364070813, Customs tariff No. (EU): 90303370, Gross weight: 1.83 kg, PU: 1.00 Pakkestørrelse
Technical data
Nominel spænding (UN ) | 30 kV |
Totallængde (lG ) | 1415 mm |
Indstiksdybde (IO ) | 620 mm |
Part No. 767711 PHE3 3 10 S
GTIN 4013364070820, Customs tariff No. (EU): 90303370, Gross weight: 1.86 kg, PU: 1.00 Pakkestørrelse
Technical data
Nominel spænding (UN ) | 3 ... 10 kV |
Totallængde (lG ) | 1415 mm |
Indstiksdybde (IO ) | 620 mm |
Part No. 767721 PHE3 6 20 S
GTIN 4013364070868, Customs tariff No. (EU): 90303370, Gross weight: 1.93 kg, PU: 1.00 Pakkestørrelse
Technical data
Nominel spænding (UN ) | 6 ... 20 kV |
Totallængde (lG ) | 1575 mm |
Indstiksdybde (IO ) | 780 mm |
Part No. 767731 PHE3 10 30 S
GTIN 4013364070875, Customs tariff No. (EU): 90303370, Gross weight: 1.99 kg, PU: 1.00 Pakkestørrelse
Technical data
Nominel spænding (UN ) | 10 ... 30 kV |
Totallængde (lG ) | 1675 mm |
Indstiksdybde (IO ) | 880 mm |
Nominelt spændingsområde op til 30 kV / 50 Hz, M12-gevind, med omskifter
Den nominelle spændingsomskifter har et måleområde til to forskellige spændingsintervaller. Af sikkerhedsårsager er idriftsættelse kun mulig i det mest følsomme måleområde på 3 ... 10 kV. Omskifteren låser sig fast i det pågældende måleområde og er derved sikret imod utilsigtet omskiftning. Omskiftning sker på magnetisk og potentialfri vis.
Kategori "S" til koblingsanlæg og luftledninger.
1 Product
Part No. 767733 PHE3 U 3 30 S
GTIN 4013364070882, Customs tariff No. (EU): 90303370, Gross weight: 1.99 kg, PU: 1.00 Pakkestørrelse
Technical data
Nominel spænding (UN ) | 3 ... 10 / 10 ... 30 kV |
Totallængde (lG ) | 1675 mm |
Indstiksdybde (IO ) | 880 mm |
Part No. 767125 PHE3 25 S 50 1P
GTIN 4013364130319, Customs tariff No. (EU): 90303370, Gross weight: 1.96 kg, PU: 1.00 Pakkestørrelse
Technical data
Nominel spænding (UN ) | 25 kV |
Totallængde (lG ) | 1680 mm |
Indstiksdybde (IO ) | 880 mm |
Part No. 767903 PHE3 3 S ZK
GTIN 4013364134737, Customs tariff No. (EU): 90303370, Gross weight: 1692.00 g, PU: 1.00 Pakkestørrelse
Technical data
Nominel spænding (UN ) | 3 kV |
Totallængde (lG ) | 1150 mm |
Indstiksdybde (IO ) | 285 mm |
Part No. 767906 PHE3 6 S ZK
GTIN 4013364134744, Customs tariff No. (EU): 90303370, Gross weight: 1692.00 g, PU: 1.00 Pakkestørrelse
Technical data
Nominel spænding (UN ) | 6 kV |
Totallængde (lG ) | 1150 mm |
Indstiksdybde (IO ) | 285 mm |
Part No. 767910 PHE3 10 S ZK
GTIN 4013364134751, Customs tariff No. (EU): 90303370, Gross weight: 1692.00 g, PU: 1.00 Pakkestørrelse
Technical data
Nominel spænding (UN ) | 10 kV |
Totallængde (lG ) | 1150 mm |
Indstiksdybde (IO ) | 285 mm |
Part No. 767920 PHE3 20 S ZK
GTIN 4013364134768, Customs tariff No. (EU): 90303370, Gross weight: 1.80 kg, PU: 1.00 Pakkestørrelse
Technical data
Nominel spænding (UN ) | 20 kV |
Totallængde (lG ) | 1300 mm |
Indstiksdybde (IO ) | 435 mm |
Part No. 767930 PHE3 30 S ZK
GTIN 4013364134775, Customs tariff No. (EU): 90303370, Gross weight: 1.87 kg, PU: 1.00 Pakkestørrelse
Technical data
Nominel spænding (UN ) | 30 kV |
Totallængde (lG ) | 1485 mm |
Indstiksdybde (IO ) | 620 mm |
Part No. 767941 PHE3 3 10 S ZK
GTIN 4013364134782, Customs tariff No. (EU): 90303370, Gross weight: 1.87 kg, PU: 1.00 Pakkestørrelse
Technical data
Nominel spænding (UN ) | 3 ... 10 kV |
Totallængde (lG ) | 1485 mm |
Indstiksdybde (IO ) | 620 mm |
Part No. 767951 PHE3 6 20 S ZK
GTIN 4013364134799, Customs tariff No. (EU): 90303370, Gross weight: 1.96 kg, PU: 1.00 Pakkestørrelse
Technical data
Nominel spænding (UN ) | 6 ... 20 kV |
Totallængde (lG ) | 1645 mm |
Indstiksdybde (IO ) | 780 mm |
Part No. 767961 PHE3 10 30 S ZK
GTIN 4013364134805, Customs tariff No. (EU): 90303370, Gross weight: 2.02 kg, PU: 1.00 Pakkestørrelse
Technical data
Nominel spænding (UN ) | 10 ... 30 kV |
Totallængde (lG ) | 1745 mm |
Indstiksdybde (IO ) | 880 mm |
Nominelt spændingsområde op til 36 kV / 50 Hz, tandkobling, med omskifter
Den nominelle spændingsomskifter har et måleområde til to forskellige spændingsintervaller. Af sikkerhedsårsager er idriftsættelse kun mulig i det mest følsomme måleområde (3 ... 10 kV el. 6 ... 20 kV). Omskifteren låser sig fast i det pågældende måleområde og er derved sikret imod utilsigtet omskiftning. Omskiftning sker på magnetisk og potentialfri vis.
Kategori "S" til koblingsanlæg og luftledninger.
2 Products
Part No. 767960 PHE3 U 3 30 S ZK
GTIN 4013364134812, Customs tariff No. (EU): 90303370, Gross weight: 2.02 kg, PU: 1.00 Pakkestørrelse
Technical data
Nominel spænding (UN ) | 3 ... 10 / 10 ... 30 kV |
Totallængde (lG ) | 1745 mm |
Indstiksdybde (IO ) | 880 mm |
Part No. 767944 PHE3 U 6 36 S SN7728
GTIN 4013364277731, Customs tariff No. (EU): 90303370, Gross weight: 2.16 kg, PU: 1.00 Pakkestørrelse
Technical data
Nominel spænding (UN ) | 6 ... 20 / 20 ... 36 kV |
Totallængde (lG ) | 1745 mm |
Indstiksdybde (IO ) | 880 mm |
Part No. 767740 PHE3 6 20 SL
GTIN 4013364071063, Customs tariff No. (EU): 90303370, Gross weight: 2.15 kg, PU: 1.00 Pakkestørrelse
Technical data
Nominel spænding (UN ) | 6 ... 20 kV |
Totallængde (lG ) | 1575 / 980 mm |
Indstiksdybde (IO ) | 780 / 185 mm |
Part No. 767750 PHE3 10 30 SL
GTIN 4013364071070, Customs tariff No. (EU): 90303370, Gross weight: 2.21 kg, PU: 1.00 Pakkestørrelse
Technical data
Nominel spænding (UN ) | 10 ... 30 kV |
Totallængde (lG ) | 1675 / 980 mm |
Indstiksdybde (IO ) | 880 / 185 mm |
Part No. 767940 PHE3 6 20 SL ZK
GTIN 4013364134829, Customs tariff No. (EU): 90303370, Gross weight: 2.09 kg, PU: 1.00 Pakkestørrelse
Technical data
Nominel spænding (UN ) | 6 ... 20 kV |
Totallængde (lG ) | 1650 / 1050 mm |
Indstiksdybde (IO ) | 780 / 185 mm |
Part No. 767950 PHE3 10 30 SL ZK
GTIN 4013364134836, Customs tariff No. (EU): 90303370, Gross weight: 2.14 kg, PU: 1.00 Pakkestørrelse
Technical data
Nominel spænding (UN ) | 10 ... 30 kV |
Totallængde (lG ) | 1750 / 1050 mm |
Indstiksdybde (IO ) | 880 / 185 mm |
