Zubehör für HVI Leitung und HVI long Leitung

Distanzhalter für HVI Leitung / HVI light plus Leitung

1 Product

Part No. 106815 DH ZS 20 D16 1270 GFK PA

GTIN 4013364381506, Customs tariff No. (EU): 85389099, Gross weight: 537.70 g, PU: 1.00 Stk.

Images

Additional information

Distanzhalter für HVI Leitung GFK
Distanzhalter für HVI Leitung für den Bereich
des variablen Endverschlusses
Zur Montage in zwei Betonsockel mit Keiltechnik
Distanzstab (Isolierstrecke) aus glasfaserverstärktem
Kunststoff (GFK) Ø16 mm,
Materialfaktor km = 0,7
Farbe lichtgrau, UV-stabilisiert
Die Distanzhalter sind nach
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) dimensioniert
Werkstoff Leitungshalter / Adapter: PA
Länge: 1270 mm
Leitungshalter Aufnahme Rd: 20-21 mm
Gewinde: M8

Fabrikat: DEHN
Typ: DH ZS 20 D16 1270 GFK PA
Art.-Nr.: 106815
oder gleichwertig.



Technical data

Werkstoff Distanzhalter GFK
Werkstoff Leitungshalter / Adapter PA
Anzahl Betonsockel 2 Stück à 17 kg
Länge 1270 mm
Isolierstrecke 1245 mm
Leitungshalter Aufnahme Rd 20-21 mm
Gewinde M8

Product 106815 was added to Notepad.

Go to Notepad

Product 106815 was added to the cart.

Go to Web-Shop

Spannkopf separat

1 Product

Part No. 106324 SPK 25X0.3 V2A

GTIN 4013364099074, Customs tariff No. (EU): 85389099, Gross weight: 51.70 g, PU: 20.00 Stk.

Images

Additional information

Spannkopf NIRO
Bandrohrschelle für Aufsatz und Bügel Spannkopf separat,
zum Kombinieren mit Endlos-Spannband (Art.-Nr. 540 901)
bei größeren Rohrdurchmessern z.B. für
Aufsatz mit Befestigungsbuchse (Art.-Nr. 106 322)
DEHNGEPRUEFT: Nein
Werkstoff Kopf: NIRO
Für Band: 25 x 0,3 mm
Schraube: M8 x 20 mm
Werkstoff Schraube: NIRO

Fabrikat: DEHN
Typ: SPK 25X0.3 V2A
Art.-Nr.: 106324
oder gleichwertig.

Certificates



Technical data

Werkstoff Kopf NIRO
Für Band (b x t) 25 x 0,3 mm
Schraube di M8 x 20 mm
Werkstoff Schraube NIRO

Product 106324 was added to Notepad.

Go to Notepad

Product 106324 was added to the cart.

Go to Web-Shop

Bandrohrschelle

1 Product

Part No. 106323 BRS SPB25 50.300 V2A

GTIN 4013364097315, Customs tariff No. (EU): 85389099, Gross weight: 121.50 g, PU: 10.00 Stk.

Images

Additional information

Bandrohrschelle NIRO
Bandrohrschelle für Aufsatz und Bügel zum Befestigen (Spannen) vom Bügel
(Art.-Nr. 106 321) oder
Aufsatz mit Befestigungsbuchse (Art.-Nr. 106 322)
an unterschiedlichen Rohren
DEHNGEPRUEFT: Nein
Werkstoff Kopf / Band: NIRO
Klemmbereich Ø: 50-300 mm
Abmessung Band: 1100 x 25 x 0,3 mm
Werkstoff Schraube: NIRO

Fabrikat: DEHN
Typ: BRS SPB25 50.300 V2A
Art.-Nr.: 106323
oder gleichwertig.

Certificates



Technical data

Werkstoff Kopf / Band NIRO
Klemmbereich Ø 50-300 mm
Abmessung Band 1100 x 25 x 0,3 mm
Werkstoff Schraube NIRO

Product 106323 was added to Notepad.

Go to Notepad

Product 106323 was added to the cart.

Go to Web-Shop

Leitungshalter

1 Product

Part No. 275259 LH ZS 20 23 KS H10 V2A

GTIN 4013364155633, Customs tariff No. (EU): 85389099, Gross weight: 52.00 g, PU: 25.00 Stk.

Images

Additional information

Leitungshalter mit Kunststoffsockel für Verlegung an Wänden NIRO
Leitungshalter mit Zweischrauben-Überleger
für HVI Leitung / CUI Leitung inkl. Kunststoffsockel z.B. für Wandmontage
Werkstoff Leitungshalter: NIRO
Leitungshalter Aufnahme Rd: 20-23 mm
Gewinde: M8
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: LH ZS 20 23 KS H10 V2A
Art.-Nr.: 275259
oder gleichwertig.

Certificates



Technical data

Werkstoff Leitungshalter NIRO
Leitungshalter Aufnahme Rd 20-23 mm
Gewinde M8
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 275259 was added to Notepad.

Go to Notepad

Product 275259 was added to the cart.

Go to Web-Shop

Hinweisschild

1 Product

Part No. 480598 HWS 300X210 AGBS HVI DE EN K

GTIN 4013364105607, Customs tariff No. (EU): 39219090, Gross weight: 90.84 g, PU: 1.00 Stk.

Images

Additional information

Hinweisschild
Hinweisschild 'Achtung! Getrennter Blitzschutz mit
DEHNconductor-System HVI Leitung'
DEHNGEPRUEFT: Nein
Werkstoff: Kunststoff
Abmessung: 300 x 210 x 1 mm
Befestigung: [4x] Ø6,5 mm
Lochabstand: 270 / 180 mm

Fabrikat: DEHN
Typ: HWS 300X210 AGBS HVI DE EN K
Art.-Nr.: 480598
oder gleichwertig.



Technical data

Werkstoff Kunststoff
Abmessung (l x b x t) 300 x 210 x 1 mm
Befestigung [4x] Ø6,5 mm
Lochabstand 270 / 180 mm

Product 480598 was added to Notepad.

Go to Notepad

Product 480598 was added to the cart.

Go to Web-Shop

Betonstein

1 Product

Part No. 253301 BES 4.6KG SB10 180X180X70

GTIN 4013364129788, Customs tariff No. (EU): 68109100, Gross weight: 4.60 kg, PU: 24.00 Stk.

Images

Additional information

Betonstein
Betonstein separat
Zur Stabilisierung der Grundplatte mit gestecktem Distanzstab
DEHNGEPRUEFT: Nein
Ausführung: viereckig, offene Form
Werkstoff: Beton (C35/45)
Abmessung: 180 x 180 x 70 mm

Fabrikat: DEHN
Typ: BES 4.6KG SB10 180X180X70
Art.-Nr.: 253301
oder gleichwertig.



Technical data

Werkstoff Beton (C35/45)
Abmessung 180 x 180 x 70 mm

Product 253301 was added to Notepad.

Go to Notepad

Product 253301 was added to the cart.

Go to Web-Shop

Leitungshalter

2 Products

Part No. 275251 LH ZS 20 23 GM6 V2A

GTIN 4013364155619, Customs tariff No. (EU): 85389099, Gross weight: 49.00 g, PU: 25.00 Stk.

Predecessor

Images

Additional information

Leitungshalter mi Gewinde für Verlegung an Wänden NIRO M6
Leitungshalter mit Zweischrauben-Überleger für HVI Leitung / CUI Leitung z.B. für Wandmontage
Werkstoff Leitungshalter: NIRO
Leitungshalter Aufnahme Rd: 20-23 mm
Gewinde: M6
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: LH ZS 20 23 GM6 V2A
Art.-Nr.: 275251
oder gleichwertig.

Certificates



Technical data

Werkstoff Leitungshalter NIRO
Leitungshalter Aufnahme Rd 20-23 mm
Gewinde M6
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 275251 was added to Notepad.

Go to Notepad

Product 275251 was added to the cart.

Go to Web-Shop

Part No. 275250 LH ZS 20 23 GM8 V2A

GTIN 4013364155602, Customs tariff No. (EU): 85389099, Gross weight: 49.00 g, PU: 25.00 Stk.

Predecessor

Images

Additional information

Leitungshalter mit Gewinde für Verlegung an Wänden NIRO M8
Leitungshalter mit Zweischrauben-Überleger für HVI Leitung / CUI Leitung z.B. für Wandmontage
Werkstoff Leitungshalter: NIRO
Leitungshalter Aufnahme Rd: 20-23 mm
Gewinde: M8
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: LH ZS 20 23 GM8 V2A
Art.-Nr.: 275250
oder gleichwertig.

Certificates



Technical data

Werkstoff Leitungshalter NIRO
Leitungshalter Aufnahme Rd 20-23 mm
Gewinde M8
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 275250 was added to Notepad.

Go to Notepad

Product 275250 was added to the cart.

Go to Web-Shop

Spannband

1 Product

Part No. 540901 SPB 25X0.3 L100M V2A

GTIN 4013364076525, Customs tariff No. (EU): 73269098, Gross weight: 6.30 kg, PU: 1.00 Stk.

Images

Additional information

Bandrohrschellen für Ex-Bereiche Spannband
Erdungsbandrohrschellen zum Kombinieren mit verschiedenen
Befestigungselementen
oder Anschlussbauteilen
DEHNGEPRUEFT: Nein
Werkstoff: NIRO
Abmessung Band: 25 x 0,3 mm
Länge: 100 m

Fabrikat: DEHN
Typ: SPB 25X0.3 L100M V2A
Art.-Nr.: 540901
oder gleichwertig.

Certificates



Technical data

Werkstoff NIRO
Abmessung Band (b x t) 25 x 0,3 mm
Länge 100 m

Product 540901 was added to Notepad.

Go to Notepad

Product 540901 was added to the cart.

Go to Web-Shop

Leitungshalter

1 Product

Part No. 275252 LH ZS 20 23 B5.5X10 V2A

GTIN 4013364155626, Customs tariff No. (EU): 85389099, Gross weight: 49.00 g, PU: 25.00 Stk.

Predecessor

Images

Additional information

Leitungshalter mit Langloch für Verlegung an Wänden NIRO
Leitungshalter mit Zweischrauben-Überleger für HVI Leitung / CUI Leitung z.B. für Wandmontage
Werkstoff Leitungshalter: NIRO
Leitungshalter Aufnahme Rd: 20-23 mm
Befestigungsloch: 5,5 x 10 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: LH ZS 20 23 B5.5X10 V2A
Art.-Nr.: 275252
oder gleichwertig.

Certificates



Technical data

Werkstoff Leitungshalter NIRO
Leitungshalter Aufnahme Rd 20-23 mm
Befestigungsloch 5,5 x 10 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 275252 was added to Notepad.

Go to Notepad

Product 275252 was added to the cart.

Go to Web-Shop

Leitungshalter für HVI Leitung

1 Product

Part No. 275239 LH ZS 23 H10 B6.5X16 V2A

GTIN 4013364115811, Customs tariff No. (EU): 85389099, Gross weight: 74.60 g, PU: 1.00 Stk.

Images

Additional information


Leitungshalter für HVI Leitung
für Montage der HVI Leitung (grau)
z.B. für Wandmontage
Werkstoff Leitungshalter: NIRO
Leitungshalter Aufnahme Rd: 23 mm
Befestigungsloch: 6,5 x 16 mm
Schraube: M6 x 14 mm
Normenbezug: DIN EN 62561-4

Fabrikat: DEHN
Typ: LH ZS 23 H10 B6.5X16 V2A
Art.-Nr.: 275239
oder gleichwertig.



Technical data

Werkstoff Leitungshalter NIRO
Leitungshalter Aufnahme Rd 23 mm
Befestigungsloch 6,5 x 16 mm
Schraube d m M6 x 14 mm
Normenbezug DIN EN 62561-4

Product 275239 was added to Notepad.

Go to Notepad

Product 275239 was added to the cart.

Go to Web-Shop

Dachleitungshalter für Klemmfalz-Dächer (z. B. RIB-ROOF Speed 500 Fa. Zambelli)

1 Product

Part No. 202851 DLH KF ZS 20 23 V2A

GTIN 4013364354142, Customs tariff No. (EU): 85389099, Gross weight: 212.40 g, PU: 25.00 Stk.

Images

Additional information

Dachleitungshalter für Metalldach für HVI Leitung
Dachleitungshalter für Metalldach mit Klemmfalz und
Zweischraubenüberleger zum Verlegen der HVI Leitung
Werkstoff Dachleitungshalter: NIRO
Werkstoff Leitungshalter: NIRO
Klemmbereich: ca. 18 / 22 mm
Leitungshalter Aufnahme Rd: 20-23 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: DLH KF ZS 20 23 V2A
Art.-Nr.: 202851
oder gleichwertig.

Certificates



Technical data

Werkstoff Dachleitungshalter NIRO
Werkstoff Leitungshalter NIRO
Klemmbereich ca. 18 / 22 mm
Leitungshalter Aufnahme Rd 20-23 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 202851 was added to Notepad.

Go to Notepad

Product 202851 was added to the cart.

Go to Web-Shop

Dachleitungshalter

1 Product

Part No. 202829 DLH ZS 20 23 H55 L205 V2A

GTIN 4013364159822, Customs tariff No. (EU): 85389099, Gross weight: 119.00 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

Dachleitungshalter NIRO
Dachleitungshalter mit Zweischraubenüberleger und
geprägter Strebe für Dachflächen zum Verlegen der
HVI Leitung auf Dachflächen von Satteldächern
Werkstoff Dachleitungshalter: NIRO
Werkstoff Leitungshalter: NIRO
Leitungshalter Aufnahme Rd: 20-23 mm
Strebenlänge: 205 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: DLH ZS 20 23 H55 L205 V2A
Art.-Nr.: 202829
oder gleichwertig.

Certificates



Technical data

Werkstoff Dachleitungshalter NIRO
Werkstoff Leitungshalter NIRO
Leitungshalter Aufnahme Rd 20-23 mm
Strebenlänge 205 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 202829 was added to Notepad.

Go to Notepad

Product 202829 was added to the cart.

Go to Web-Shop

Dachleitungshalter für Stehfalz-Dächer

1 Product

Part No. 202852 DLH SF ZS 20 23 V2A

GTIN 4013364354159, Customs tariff No. (EU): 85389099, Gross weight: 157.80 g, PU: 25.00 Stk.

Images

Additional information

Dachleitungshalter für Metalldach für HVI Leitung
Dachleitungshalter für Metalldach mit Stehfalz und
Zweischraubenüberleger zum Verlegen der HVI Leitung
Werkstoff Dachleitungshalter: NIRO
Werkstoff Leitungshalter: NIRO
Klemmbereich: 0,7-8 mm
Leitungshalter Aufnahme Rd: 20-23 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: DLH SF ZS 20 23 V2A
Art.-Nr.: 202852
oder gleichwertig.

Certificates



Technical data

Werkstoff Dachleitungshalter NIRO
Werkstoff Leitungshalter NIRO
Klemmbereich 0,7-8 mm
Leitungshalter Aufnahme Rd 20-23 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 202852 was added to Notepad.

Go to Notepad

Product 202852 was added to the cart.

Go to Web-Shop

Leitungshalter

1 Product

Part No. 253289 LH ZS 20 23 DS10 L75 V2A

GTIN 4013364159860, Customs tariff No. (EU): 85389099, Gross weight: 94.00 g, PU: 1.00 Stk.

Images

Additional information

Leitungshalter mit Zweischraubenüberleger zum
Verlegen der HVI Leitung auf Flachdächer.
Werkstoff: NIRO
Leitungshalter Aufnahme Rd: 20-23 mm
Bauhöhe Leitungshalter: 87 mm
Bolzen: Ø10 mm (Stecken)

Fabrikat: DEHN
Typ: LH ZS 20 23 DS10 L75 V2A
Art.-Nr.: 253289
oder gleichwertig.

Certificates



Technical data

Werkstoff NIRO
Leitungshalter Aufnahme Rd 20-23 mm
Bauhöhe Leitungshalter 87 mm
Bolzen Ø10 mm (Stecken)

Product 253289 was added to Notepad.

Go to Notepad

Product 253289 was added to the cart.

Go to Web-Shop

Distanzhalter mit PA-Element für HVI Leitung (Länge variabler Endverschluss 350-900 mm)

1 Product

Part No. 105461 DIDH PAE 20 D16 1270 AL V2A

GTIN 4013364381520, Customs tariff No. (EU): 85389099, Gross weight: 882.10 g, PU: 1.00 Stk.

Images

Additional information

Distanzhalter mit PA-Element Länge 1270mm
Distanzhalter zum Erstellen des variablen
Endverschlusses der HVI Leitung
Mit MV-Klemme für den Anschluss
Rd 16 mm / Rd 8-10 mm.
Der Betonsockel (Art.-Nr. 102 010, Gewicht 17 kg) und
die Unterlegplatte (Art.-Nr. 102 050) sind separat zu bestellen.
Werkstoff Distanzhalter: Al
Länge Distanzhalter: 1270 mm
Leitungshalter Aufnahme Rd: 20 mm
Werkstoff Leitungshalter: NIRO
Länge variabler Endverschluss: 350-900 mm
Max. Böenwindgeschwindigkeit (1 Sockel à 17 kg; l = 900 mm): 105 km/h
Max. Böenwindgeschwindigkeit (2 Sockel à 17 kg; l = 900 mm): 150 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: DIDH PAE 20 D16 1270 AL V2A
Art.-Nr.: 105461
oder gleichwertig.

Certificates



Technical data

Werkstoff Distanzhalter Al
Länge Distanzhalter 1270 mm
Leitungshalter Aufnahme Rd 20 mm
Werkstoff Leitungshalter NIRO
Länge variabler Endverschluss 350-900 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105461 was added to Notepad.

Go to Notepad

Product 105461 was added to the cart.

Go to Web-Shop

Dachleitungshalter, für Flachdächer

1 Product

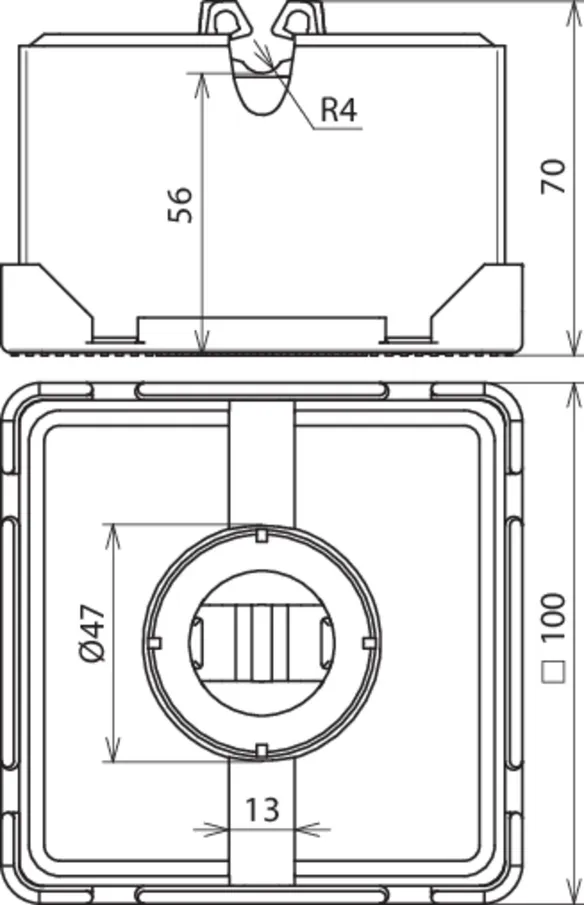

Part No. 253015 DLH FB 8 LO 100X100X70

GTIN 4013364022201, Customs tariff No. (EU): 68109100, Gross weight: 1.05 kg, PU: 10.00 Stk.

Images

Additional information

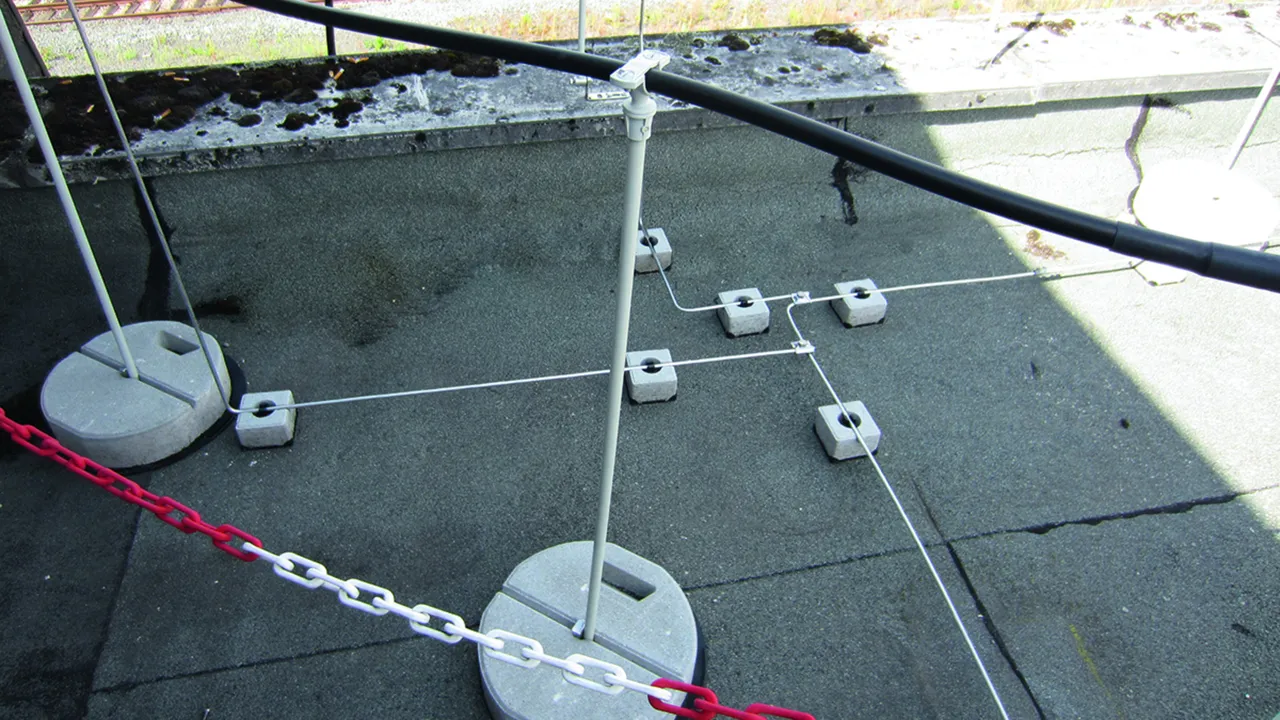

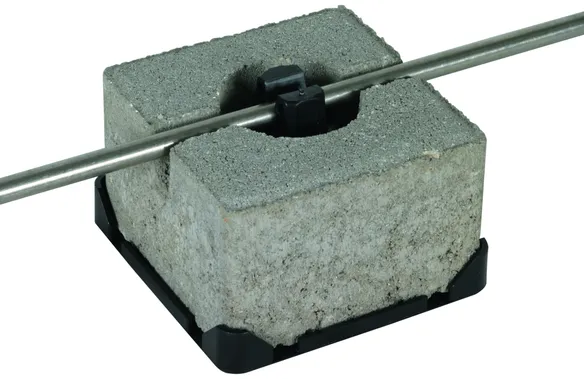

Leitungshalter Typ FB (lose) für Flachdach
Dachleitungshalter, für Flachdächer zur Befestigung von
Rundleitern auf Flachdächern
mit 1-facher Leitungshalterung Typ FB
aus frostbeständigem Beton und
wetterbeständigem Kunststoff, UV-stabilisiert
Kunststoff- und Betonteil getrennt recycelbar
DEHNGEPRUEFT: Nein
Leitungsführung: lose
Werkstoff Leitungshalter: Kunststoff
Leitungshalter Aufnahme Rd: 8 mm
Stein: Beton (C35/45)
Gewicht: 1 kg

Fabrikat: DEHN
Typ: DLH FB 8 LO 100X100X70
Art.-Nr.: 253015
oder gleichwertig.



Technical data

Leitungsführung lose
Werkstoff Leitungshalter Kunststoff
Leitungshalter Aufnahme Rd 8 mm
Stein Beton (C35/45)
Gewicht 1 kg

Product 253015 was added to Notepad.

Go to Notepad

Product 253015 was added to the cart.

Go to Web-Shop

Dachleitungshalter mit Anschlusslasche

1 Product

Part No. 202853 DLH AL ZS 20 23 V2A

GTIN 4013364354166, Customs tariff No. (EU): 85389099, Gross weight: 113.00 g, PU: 25.00 Stk.

Images

Additional information

Dachleitungshalter für Metalldach für HVI Leitung
Dachleitungshalter für Metalldach mit Anschlusslasche in Z-Form und
Zweischraubenüberleger zum Verlegen der HVI Leitung
Werkstoff Dachleitungshalter: NIRO
Werkstoff Leitungshalter: NIRO
Befestigung: [4x] Ø5,2 / [2x] Ø6,5 mm
Leitungshalter Aufnahme Rd: 20-23 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: DLH AL ZS 20 23 V2A
Art.-Nr.: 202853
oder gleichwertig.

Certificates



Technical data

Werkstoff Dachleitungshalter NIRO
Werkstoff Leitungshalter NIRO
Befestigung [4x] Ø5,2 / [2x] Ø6,5 mm
Leitungshalter Aufnahme Rd 20-23 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 202853 was added to Notepad.

Go to Notepad

Product 202853 was added to the cart.

Go to Web-Shop

Leitungshalter für HVI Leitung / HVI light plus Leitung

1 Product

Part No. 275229 LH ZS 20 H10 B6.5X16 V2A

GTIN 4013364102040, Customs tariff No. (EU): 85389099, Gross weight: 61.30 g, PU: 50.00 Stk.

Images

Additional information

Leitungshalter für CUI-Leitung Bauhöhe 10mm
Leitungshalter für HVI Leitung
für Montage der HVI Leitung (schwarz)
oder HVI light Leitung z.B. für Wandmontage
DEHNGEPRUEFT: Nein
Werkstoff Leitungshalter: NIRO
Leitungshalter Aufnahme Rd: 20-21 mm
Befestigungsloch: 6,5 x 16 mm
Schraube: M6 x 14 mm

Fabrikat: DEHN
Typ: LH ZS 20 H10 B6.5X16 V2A
Art.-Nr.: 275229
oder gleichwertig.



Technical data

Werkstoff Leitungshalter NIRO
Leitungshalter Aufnahme Rd 20-21 mm
Befestigungsloch 6,5 x 16 mm
Schraube dm M6 x 14 mm

Product 275229 was added to Notepad.

Go to Notepad

Product 275229 was added to the cart.

Go to Web-Shop

Dachleitungshalter

1 Product

Part No. 253239 DLH ZS 20 23 V2A 8.5KG KT D240 ULP

GTIN 4013364159853, Customs tariff No. (EU): 85389099, Gross weight: 8.70 kg, PU: 1.00 Stk.

Images

Additional information

Dachleitungshalter zum Verlegen der HVI light Leitung NIRO
Dachleitungshalter mit Zweischraubenüberleger zum
Verlegen der HVI Leitung auf Flachdächer.
Ausführung mit Betonstein und Unterlegplatte
Gesamtgewicht: ca. 8,6 kg
Werkstoff Leitungshalter: NIRO
Leitungshalter Aufnahme Rd: 20-23 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: DLH ZS 20 23 V2A 8.5KG KT D240 ULP
Art.-Nr.: 253239
oder gleichwertig.

Certificates



Technical data

Werkstoff Leitungshalter NIRO
Leitungshalter Aufnahme Rd 20-23 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 253239 was added to Notepad.

Go to Notepad

Product 253239 was added to the cart.

Go to Web-Shop

Leitungshalter mit Spannband

1 Product

Part No. 275320 LH ZS 20 23 SB50.300 V2A

GTIN 4013364099876, Customs tariff No. (EU): 85389099, Gross weight: 250.00 g, PU: 1.00 Stk.

Images

Additional information

Leitungshalter mit Spannband NIRO
Leitungshalter mit Spannband für Montage
der HVI Leitung z.B. am Stützrohr oder Antennenmast
DEHNGEPRUEFT: Nein
Werkstoff Leitungshalter: NIRO
Leitungshalter Aufnahme Rd: 20-23 mm
Spannbereich Ø Rohr: 50-300 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: LH ZS 20 23 SB50.300 V2A
Art.-Nr.: 275320
oder gleichwertig.

Certificates



Technical data

Werkstoff Leitungshalter NIRO
Leitungshalter Aufnahme Rd 20-23 mm
Spannbereich Ø Rohr 50-300 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 275320 was added to Notepad.

Go to Notepad

Product 275320 was added to the cart.

Go to Web-Shop

Betonsockel

1 Product

Part No. 102010 BES 17KG KT16 D337 SET

GTIN 4013364057814, Customs tariff No. (EU): 68109100, Gross weight: 17.62 kg, PU: 54.00 Stk.

Images

Additional information

Betonsockel mit Keiltechnik
Betonsockel mit Keiltechnik
für Fangstangen oder Fangstangen freistehend
im Dreibeinstativ,
zum Schutz von Dachaufbauten auf Flachdächern.
Oder für das Errichten von Distanzhaltern aus dem DEHNiso-
Distanzhalter Programm für z.B. Endverschluss der HVI-
Leitung, Anpassungsbereich der HVI-light-Leitung oder für getrennte Ringleitungen
Ausführung stapelbar,
witterungs- und frostbeständig
DEHNGEPRUEFT: Nein
Gewicht: 17 kg
Aufnahme: Keiltechnik Ø16 mm
Durchmesser Ø: 337 mm
Werkstoff: Beton (C45/55)
Werkstoff Keil / Adapter: NIRO

Fabrikat: DEHN
Typ: BES 17KG KT16 D337 SET
Art.-Nr.: 102010
oder gleichwertig.

Certificates



Technical data

Gewicht 17 kg
Aufnahme Keiltechnik Ø16 mm
Durchmesser Ø 337 mm
Werkstoff Beton (C45/55)
Werkstoff Keil / Adapter NIRO

Product 102010 was added to Notepad.

Go to Notepad

Product 102010 was added to the cart.

Go to Web-Shop

Dachleitungshalter für Rundstehfalz-Dächer

1 Product

Part No. 202850 DLH RSF ZS 20 23 V2A

GTIN 4013364354135, Customs tariff No. (EU): 85389099, Gross weight: 205.40 g, PU: 25.00 Stk.

Images

Additional information

Dachleitungshalter für Metalldach für HVI Leitung
Dachleitungshalter für Metalldach mit Rundstehfalz und
Zweischraubenüberleger zum Verlegen der HVI Leitung
Werkstoff Dachleitungshalter: NIRO
Werkstoff Leitungshalter: NIRO
Klemmbereich: Ø20-25 mm
Leitungshalter Aufnahme Rd: 20-23 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: DLH RSF ZS 20 23 V2A
Art.-Nr.: 202850
oder gleichwertig.

Certificates



Technical data

Werkstoff Dachleitungshalter NIRO
Werkstoff Leitungshalter NIRO
Klemmbereich Ø20-25 mm
Leitungshalter Aufnahme Rd 20-23 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 202850 was added to Notepad.

Go to Notepad

Product 202850 was added to the cart.

Go to Web-Shop

Dachleitungshalter

1 Product

Part No. 253229 DLH ZS 20 23 V2A 4.7KG BES180 GP300 K

GTIN 4013364159846, Customs tariff No. (EU): 85389099, Gross weight: 4.89 kg, PU: 1.00 Stk.

Images

Additional information

Dachleitungshalter zum Verlegen der HVI Leitung NIRO
Dachleitungshalter mit Zweischraubenüberleger zum
Verlegen der HVI Leitung auf Flachdächer.
Ausführung mit Betonstein und Unterlegplatte
Gesamtgewicht: ca. 4,7 kg
Werkstoff Leitungshalter: NIRO
Leitungshalter Aufnahme Rd: 20-23 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: DLH ZS 20 23 V2A 4.7KG BES180 GP300 K
Art.-Nr.: 253229
oder gleichwertig.

Certificates



Technical data

Werkstoff Leitungshalter NIRO
Leitungshalter Aufnahme Rd 20-23 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 253229 was added to Notepad.

Go to Notepad

Product 253229 was added to the cart.

Go to Web-Shop

Leitungshalter mit Spannband

2 Products

Part No. 275333 LH ZS 23 SB50.300 PA V2A

GTIN 4013364105072, Customs tariff No. (EU): 85389099, Gross weight: 219.90 g, PU: 1.00 Stk.

Images

Additional information

Leitungshalter mit Spannband mit Leitungshalter PA
Leitungshalter mit Spannband für Montage der HVI Leitung
z.B. am Stützrohr oder Antennenmast
DEHNGEPRUEFT: Nein
Werkstoff Leitungshalter: PA
Leitungshalter Aufnahme Rd: 23 mm
Spannbereich Ø Rohr: 50-300 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: LH ZS 23 SB50.300 PA V2A
Art.-Nr.: 275333
oder gleichwertig.



Technical data

Werkstoff Leitungshalter PA
Leitungshalter Aufnahme Rd 23 mm
Spannbereich Ø Rohr 50-300 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 275333 was added to Notepad.

Go to Notepad

Product 275333 was added to the cart.

Go to Web-Shop

Part No. 275330 LH ZS 20 SB50.300 PA V2A

GTIN 4013364105065, Customs tariff No. (EU): 85389099, Gross weight: 218.30 g, PU: 1.00 Stk.

Images

Additional information

Leitungshalter mit Spannband mit Leitungshalter PA
Leitungshalter mit Spannband für Montage
der HVI Leitung z.B. am Stützrohr oder Antennenmast
DEHNGEPRUEFT: Nein
Werkstoff Leitungshalter: PA
Leitungshalter Aufnahme Rd: 20-21 mm
Spannbereich Ø Rohr: 50-300 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: LH ZS 20 SB50.300 PA V2A
Art.-Nr.: 275330
oder gleichwertig.



Technical data

Werkstoff Leitungshalter PA
Leitungshalter Aufnahme Rd 20-21 mm
Spannbereich Ø Rohr 50-300 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 275330 was added to Notepad.

Go to Notepad

Product 275330 was added to the cart.

Go to Web-Shop

PA-Klemme

1 Product

Part No. 405020 PAK 20 AQ4 95 STTZN

GTIN 4013364098459, Customs tariff No. (EU): 85389099, Gross weight: 84.20 g, PU: 1.00 Stk.

Images

Additional information

PA-Klemme HVI Leitung
PA-Klemme zum Anschluss des Spezialmantels
der HVI Leitung an den Potentialausgleich
DEHNGEPRUEFT: Nein
Werkstoff Käfigklemme: St/tZn
Klemmbereich Ø: 20 mm
Anschlussquerschnitt: 4-95 mm2

Fabrikat: DEHN
Typ: PAK 20 AQ4 95 STTZN
Art.-Nr.: 405020
oder gleichwertig.

Certificates



Technical data

Werkstoff Käfigklemme St/tZn
Klemmbereich Ø 20 mm
Anschlussquerschnitt 4-95 mm2

Product 405020 was added to Notepad.

Go to Notepad

Product 405020 was added to the cart.

Go to Web-Shop

Unterlegplatte

1 Product

Part No. 102060 ULP KS D280 SW

GTIN 4013364094987, Customs tariff No. (EU): 39269097, Gross weight: 139.90 g, PU: 1.00 Stk.

Images

Additional information

Unterlegplatte zum Schutz der Dachbahnen Ausführung klein
Unterlegplatte zum Schutz der Dachbahnen
unter dem Betonsockel
DEHNGEPRUEFT: Nein
Durchmesser Ø Außen: 280 mm
Durchmesser Ø Innen: 270 mm
Werkstoff: EVA
Farbe: schwarz ●

Fabrikat: DEHN
Typ: ULP KS D280 SW
Art.-Nr.: 102060
oder gleichwertig.



Technical data

Durchmesser Ø Außen 280 mm
Durchmesser Ø Innen 270 mm
Werkstoff EVA
Farbe schwarz ●

Product 102060 was added to Notepad.

Go to Notepad

Product 102060 was added to the cart.

Go to Web-Shop

Variables Dreibeinstativ mit PA-Element für HVI Leitung (Länge variabler Endverschluss 900-1500 mm)

1 Product

Part No. 105469 V DBS RA320 PAE 20 V 600 1180 V2A

GTIN 4013364381575, Customs tariff No. (EU): 85389099, Gross weight: 3.70 kg, PU: 1.00 Stk.

Images

Additional information

Dreibeinstativ mit PA-Element Länge max. 1180mm
Variables Dreibeinstativ zum Erstellen des variablen
Endverschluss der HVI Leitung
Mit UNI-Erdungsklemme für den Anschluss
von 1x Rd 8-10 mm und 1x Leiter 4-50 mm²
Der Betonsockel (Art.-Nr. 102 075, Gewicht 8,5 kg) und
die Unterlegplatte (Art.-Nr. 102 060) sind separat zu
bestellen.
Werkstoff Stativ: NIRO
Leitungshalter Aufnahme Rd: 20 mm
Verstellbereich Distanzhalter: 600-1180 mm
Länge variabler Endverschluss: 900-1500 mm
Max. Böenwindgeschwindigkeit (3 Sockel à 8,5 kg; l = 900 mm): 180 km/h
Max. Böenwindgeschwindigkeit (3 Sockel à 8,5 kg; l = 1500 mm): 110 km/h
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: V DBS RA320 PAE 20 V 600 1180 V2A
Art.-Nr.: 105469
oder gleichwertig.

Certificates



Technical data

Werkstoff Stativ NIRO
Radius 320 mm
Anzahl Betonsockel 3 Stück à 8,5 kg
Leitungshalter Aufnahme Rd 20 mm
Verstellbereich Distanzhalter 600-1180 mm
Länge variabler Endverschluss 900-1500 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 105469 was added to Notepad.

Go to Notepad

Product 105469 was added to the cart.

Go to Web-Shop

Adapter für Verlegung der HVI light Leitung / HVI Leitung / HVI light plus Leitung auf Flachdach

1 Product

Part No. 253026 RLA 20 FB K SW

GTIN 4013364100169, Customs tariff No. (EU): 39269097, Gross weight: 9.50 g, PU: 50.00 Stk.

Images

Additional information

Adapter für Verlegung der HVI Leitung auf Flachdach
Adapter für Verlegung der HVI Leitung auf Flachdach oder
auch für die HVI light Leitung zum Aufschnappen auf
den Dachleitungshalter Typ FB (Art.-Nr. 253 015) und
KF (Art.-Nr. 253 030)
DEHNGEPRUEFT: Nein
Farbe: schwarz ●
Leitungshalter Aufnahme Rd: 20-21 mm

Fabrikat: DEHN
Typ: RLA 20 FB K SW
Art.-Nr.: 253026
oder gleichwertig.



Technical data

Werkstoff Kunststoff
Farbe schwarz ●
Leitungshalter Aufnahme Rd 20-21 mm

Product 253026 was added to Notepad.

Go to Notepad

Product 253026 was added to the cart.

Go to Web-Shop

Unterlegplatte

1 Product

Part No. 102050 ULP KS D370 SW

GTIN 4013364045996, Customs tariff No. (EU): 39269097, Gross weight: 217.00 g, PU: 1.00 Stk.

Images

Additional information

Unterlegplatte zum Schutz der Dachbahnen Ausführung groß
Unterlegplatte zum Schutz der Dachbahnen
unter dem Betonsockel
DEHNGEPRUEFT: Nein
Durchmesser Ø Außen: 370 mm
Durchmesser Ø Innen: 360 mm
Werkstoff: EVA
Farbe: schwarz ●

Fabrikat: DEHN
Typ: ULP KS D370 SW
Art.-Nr.: 102050
oder gleichwertig.



Technical data

Durchmesser Ø Außen 370 mm
Durchmesser Ø Innen 360 mm
Werkstoff EVA
Farbe schwarz ●

Product 102050 was added to Notepad.

Go to Notepad

Product 102050 was added to the cart.

Go to Web-Shop

Leitungshalter für Spannbandbefestigung

1 Product

Part No. 275319 LH ZS 20 23 SBH 25X0.3 V2A

GTIN 4013364229952, Customs tariff No. (EU): 85389099, Gross weight: 131.50 g, PU: 10.00 Stk.

Images

Additional information

Leitungshalter für Spannbandbefestigung NIRO
Leitungshalter aus NIRO für HVI Leitung, zur Befestigung
an Rohren oder Antennenmasten z. B. mit Bandrohrschelle (Art.-Nr. 106 323)
Werkstoff Leitungshalter: NIRO
Leitungshalter Aufnahme Rd: 20-23 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: LH ZS 20 23 SBH 25X0.3 V2A
Art.-Nr.: 275319
oder gleichwertig.

Certificates



Technical data

Werkstoff Leitungshalter NIRO
Leitungshalter Aufnahme Rd 20-23 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 275319 was added to Notepad.

Go to Notepad

Product 275319 was added to the cart.

Go to Web-Shop

Betonsockel

1 Product

Part No. 102075 BES 8.5KG KT10 16 D240 SET

GTIN 4013364094215, Customs tariff No. (EU): 68109100, Gross weight: 8.46 kg, PU: 120.00 Stk.

Images

Additional information

Betonsockel mit Keiltechnik
Betonsockel
zum Schutz von kleineren Dachaufbauten
auf Flachdächern,
mit Fangspitze Länge 1m z.B.(Art.-Nr. 101 001)
oder für das Errichten von Distanzhaltern
aus dem DEHNiso-Distanzhalter Programm
für z.B. getrennte Ringleitungen
DEHNGEPRUEFT: Nein
Gesamtgewicht: 8,5 kg
Durchmesser Ø: 240 mm
Werkstoff: Beton (C45/55)
Werkstoff Keil / Adapter: NIRO

Fabrikat: DEHN
Typ: BES 8.5KG KT10 16 D240 SET
Art.-Nr.: 102075
oder gleichwertig.

Certificates



Technical data

Gesamtgewicht 8,5 kg
Durchmesser Ø 240 mm
Werkstoff Beton (C45/55)
Werkstoff Keil / Adapter NIRO

Product 102075 was added to Notepad.

Go to Notepad

Product 102075 was added to the cart.

Go to Web-Shop

Leitungshalter

1 Product

Part No. 253279 LH ZS 20 23 KT D16 L85 V2A

GTIN 4013364159877, Customs tariff No. (EU): 85389099, Gross weight: 182.00 g, PU: 1.00 Stk.

Images

Additional information

Leitungshalter zum Verlegen der HVI Leitung NIRO
Leitungshalter mit Zweischraubenüberleger zum
Verlegen der HVI Leitung auf Flachdächer.
Werkstoff: NIRO
Leitungshalter Aufnahme Rd: 20-23 mm
Bauhöhe Leitungshalter: 125 mm
Bolzen: Ø16 mm (Keilen)

Fabrikat: DEHN
Typ: LH ZS 20 23 KT D16 L85 V2A
Art.-Nr.: 253279
oder gleichwertig.

Certificates



Technical data

Werkstoff NIRO
Leitungshalter Aufnahme Rd 20-23 mm
Bauhöhe Leitungshalter 125 mm
Bolzen Ø16 mm (Keilen)

Product 253279 was added to Notepad.

Go to Notepad

Product 253279 was added to the cart.

Go to Web-Shop

Leitungshalter für HVI Leitung / HVI light plus Leitung

2 Products

Part No. 275220 LH ZS 20 H19 IGM8 GR PA

GTIN 4013364103450, Customs tariff No. (EU): 39269097, Gross weight: 20.00 g, PU: 25.00 Stk.

Predecessor

Images

Additional information

Leitungshalter für HVI Leitung Farbe schwarz
Leitungshalter für HVI Leitung
für Montage der HVI Leitung (schwarz)
z.B. für Wandmontage und für die Montage
im Bereich des Endverschlusses
DEHNGEPRUEFT: Nein
Werkstoff Leitungshalter: PA
Leitungshalter Aufnahme Rd: 20-21 mm
Innengewinde: M8
Befestigungsloch: 6,5 mm
Schraube: M6 x 13 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: LH ZS 20 H19 IGM8 GR PA
Art.-Nr.: 275220
oder gleichwertig.



Technical data

Werkstoff Leitungshalter PA
Leitungshalter Aufnahme Rd 20-21 mm
Innengewinde M8
Befestigungsloch 6,5 mm
Schraube dh M6 x 13 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 275220 was added to Notepad.

Go to Notepad

Product 275220 was added to the cart.

Go to Web-Shop

Part No. 275225 LH ZS 23 H19 IGM8 GR PA

GTIN 4013364103467, Customs tariff No. (EU): 85389099, Gross weight: 20.20 g, PU: 1.00 Stk.

Predecessor

Images

Additional information

Leitungshalter für HVI Leitung Farbe grau
Leitungshalter für HVI Leitung
für Montage der HVI Leitung (grau)
z.B. für Wandmontage und für die Montage
im Bereich des Endverschlusses
DEHNGEPRUEFT: Nein
Werkstoff Leitungshalter: PA
Leitungshalter Aufnahme Rd: 23 mm
Innengewinde: M8
Befestigungsloch: 6,5 mm
Schraube: M6 x 13 mm
Normenbezug: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabrikat: DEHN
Typ: LH ZS 23 H19 IGM8 GR PA
Art.-Nr.: 275225
oder gleichwertig.



Technical data

Werkstoff Leitungshalter PA
Leitungshalter Aufnahme Rd 23 mm
Innengewinde M8
Befestigungsloch 6,5 mm
Schraube dh M6 x 13 mm
Normenbezug DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 275225 was added to Notepad.

Go to Notepad

Product 275225 was added to the cart.

Go to Web-Shop

Grundplatte

1 Product

Part No. 253300 GP B10 H60 D300 KS GR

GTIN 4013364129771, Customs tariff No. (EU): 85389099, Gross weight: 196.67 g, PU: 24.00 Stk.

Images

Additional information

Grundplatte
Grundplatte separat
Zur Aufnahme (Steckbuchse) des Distanzstab und zum Schutz der Dachbahnen unter dem Betonstein
DEHNGEPRUEFT: Nein
Durchmesser Ø: 300 mm
Durchmesser Ø Steckbuchse: 10 mm
Höhe: 60 mm
Werkstoff: Kunststoff

Fabrikat: DEHN
Typ: GP B10 H60 D300 KS GR
Art.-Nr.: 253300
oder gleichwertig.



Technical data

Durchmesser Ø 300 mm
Durchmesser Ø Steckbuchse 10 mm
Höhe 60 mm
Werkstoff Kunststoff
Farbe grau ●

Product 253300 was added to Notepad.

Go to Notepad

Product 253300 was added to the cart.

Go to Web-Shop

Hinweisschild

1 Product

Part No. 480599 HWS 70X30 APA DE EN K

GTIN 4013364105614, Customs tariff No. (EU): 39219090, Gross weight: 4.57 g, PU: 10.00 Stk.

Images

Additional information

Hinweisschild
Hinweisschild 'Achtung! Potentialausgleich'
Lochabstand passend für
Zweischrauben-Überleger
Id.-Nr.039167
DEHNGEPRUEFT: Nein
Werkstoff: Kunststoff
Abmessung: 70 x 30 x 1 mm
Befestigung: [2x] Ø6,5 mm

Fabrikat: DEHN
Typ: HWS 70X30 APA DE EN K
Art.-Nr.: 480599
oder gleichwertig.



Technical data

Werkstoff Kunststoff
Abmessung (l x b x t) 70 x 30 x 1 mm
Befestigung [2x] Ø6,5 mm
Lochabstand 38 mm

Product 480599 was added to Notepad.

Go to Notepad

Product 480599 was added to the cart.

Go to Web-Shop
back to top
