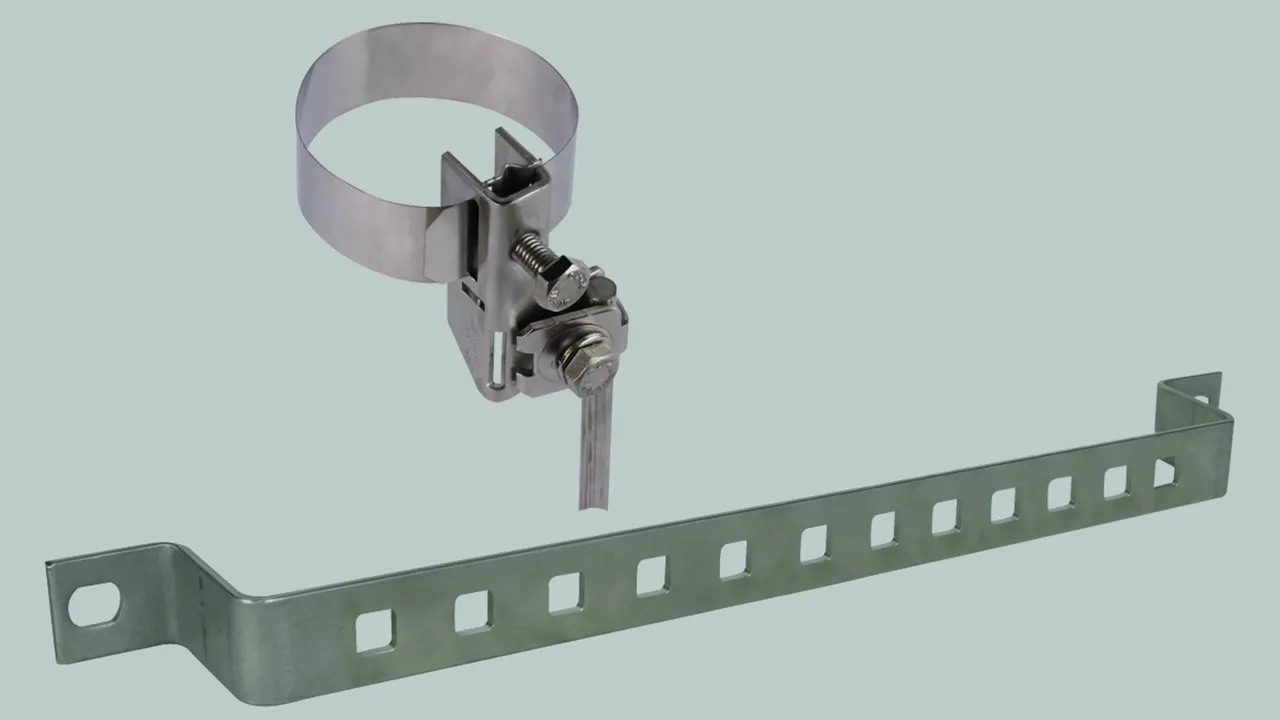

Montageset mit Direktklemmung von Rundmaterial

1 Product

Part No. 540111 BRS 16.168 ES 12AP V2A SET

GTIN 4013364451315, Customs tariff No. (EU): 85359000, Gross weight: 653.00 g, PU: 1.00 Stk.

Images

Open PDF

Additional information

Montageset mit Direktklemmung
von Rundmaterial und
ein-/mehrdrähtigen Leitern

Fabrikat: DEHN
Typ: BRS 16.168 ES 12AP V2A SET
Art.-Nr.: 540111
oder gleichwertig.

Technical data

Bandrohrschelle
Werkstoff	NIRO
Klemmbereich Rohr Ø	16-168 mm (³/₈-6'')
Erdungsschiene
Querschnitt	105 mm²
Anschlussbohrungen	11 x 11 mm
Abmessung (l x b x t1)	472 x 30 x 3,5 mm

Bandrohrschelle
Werkstoff	NIRO
Klemmbereich Rohr Ø	16-168 mm (³/₈-6'')
Abmessung Band (l1 x b x t)	570 x 25 x 0,3 mm
Anschluss Rd	1-2 Leiter Rd Ø6-8 mm / 1x Ø10 mm
Anschluss (ein- / mehrdrähtig)	4-50 mm²
Schraube	di M8 x 20 mm
Werkstoff Schraube	NIRO
Normenbezug	DIN EN 62561-1
Erdungsschiene
Querschnitt	105 mm²
Anschlussbohrungen	11 x 11 mm
Abmessung (l x b x t1)	472 x 30 x 3,5 mm
Befestigung	[2x] 12 x 15 mm
