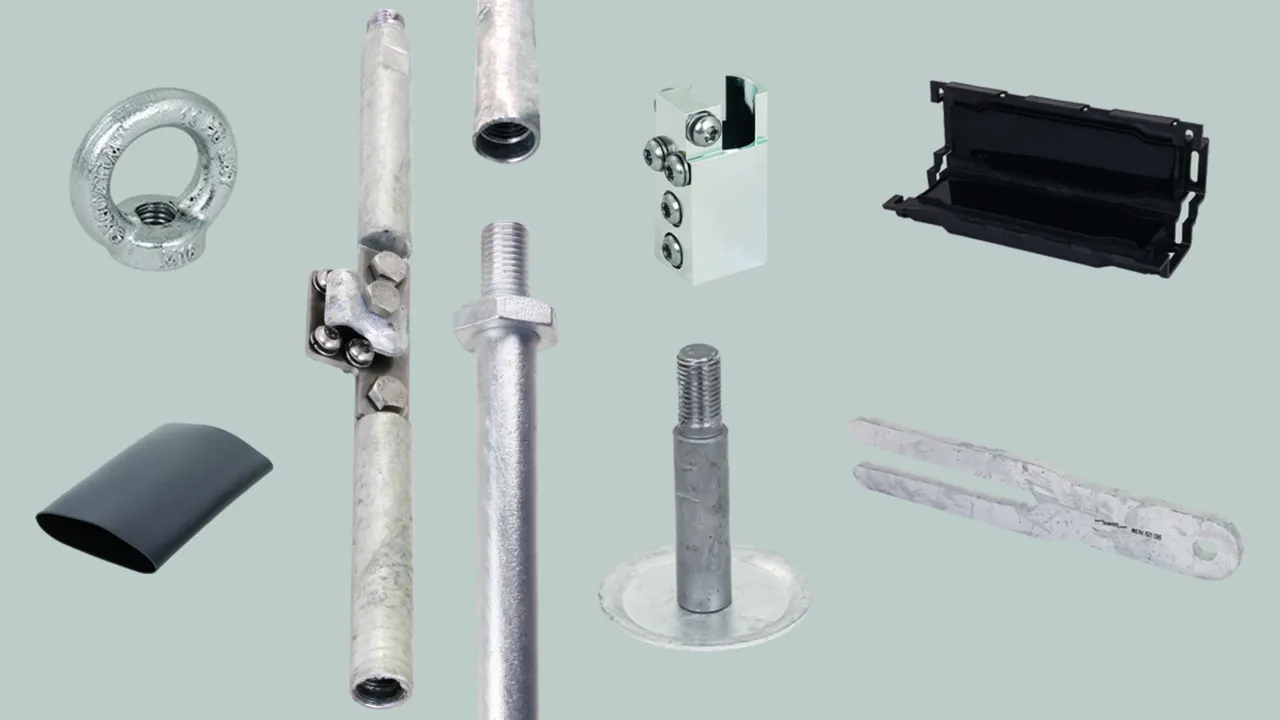

Tiefenerder Schraubbar

Komplettsystem zum Errichten von gebohrten Erdungsanlagen bis 99 m mittels Kernbohrung entsprechend den Anforderungen sehr niedriger Erdungswiderstände z.B. 1-2 Ohm bei Pipeline Anwendungen oder überall da wo Tiefenerder nicht geschlagen werden können. Erder mit Innen- und Außengewinde M16 entsprechend den Anforderung nach DIN EN 62561-2. Mit Vorrichtung zur Aufhängung über Bohrloch.
  • Geprüftes System nach DIN EN 62561-2
  • Variable Erderlängen von 3,0 m / 1,5 m & 0,5 m für optimale Montage mit Bohrkran
  • Zeitersparnis durch schnelle Verbindungs- und Einbringtechnik
  • Umfangreiches Zubehör für Montage, Abdichtung und Anschlüsse z.B. an Abgrenzeinheit

Starterkit

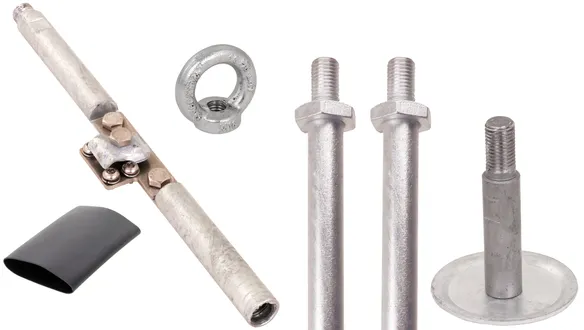

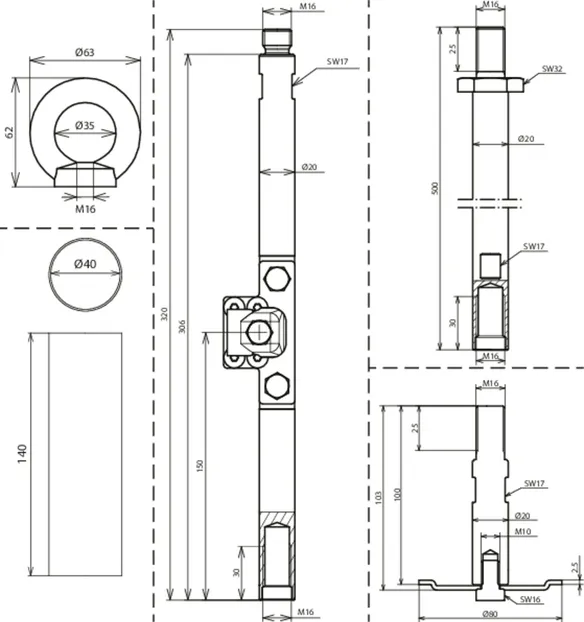

Starter-Kit Tiefenerder schraubbar

Verwendung je Bohrloch 1x, bestehend aus
1x Anschlussstück L 320 mm (Art.-Nr. 621 092)
2x Tiefenerder schraubbar L 500 mm (Art.-Nr. 621 050)
1x Fußstück mit Flanschplatte Ø80 mm (Art.-Nr. 621 091)
1x Ringmutter M16 (Art.-Nr. 621 097)
1x Schrumpfschlauch L 140 mm (Art.-Nr. 621 096)

1 Product

Part No. 621090 SET STARTER KIT TE 20 M16 STTZN

GTIN 4013364501133, Customs tariff No. (EU): 85389099, Gross weight: 4.24 kg, PU: 1.00 Stk.

Images

Additional information

Starter-Kit für Tiefenerder schraubbar,
Starter-Kit, St/tZn, mit Gewinde M16, Ø20 mm
1x Anschlussstück mit Anschlussplatte
1x Ringmutter St/tZn M16
2x Mittelstück 500 mm
1x Fußstück
1x Schrumpfschlauch
Werkstoff Erder: St/tZn
Stablänge: 500 mm
Durchmesser Erder: 20 mm

Fabrikat: DEHN
Typ: SET STARTER KIT TE 20 M16 STTZN
Art.-Nr.: 621090
oder gleichwertig.



Technical data

Werkstoff Erder St/tZn
Stablänge (l1) 500 mm
Durchmesser Erder 20 mm

Product 621090 was added to Notepad.

Go to Notepad

Product 621090 was added to the cart.

Go to Web-Shop

Tiefenerder

Tiefenerder schraubbar St/tZn Ø20 mm mit Gewinde M16 zum Errichten von gebohrten Erdungsanlagen z.B. bei felsigem Boden oder für Pipeline Anwendungen.

3 Products

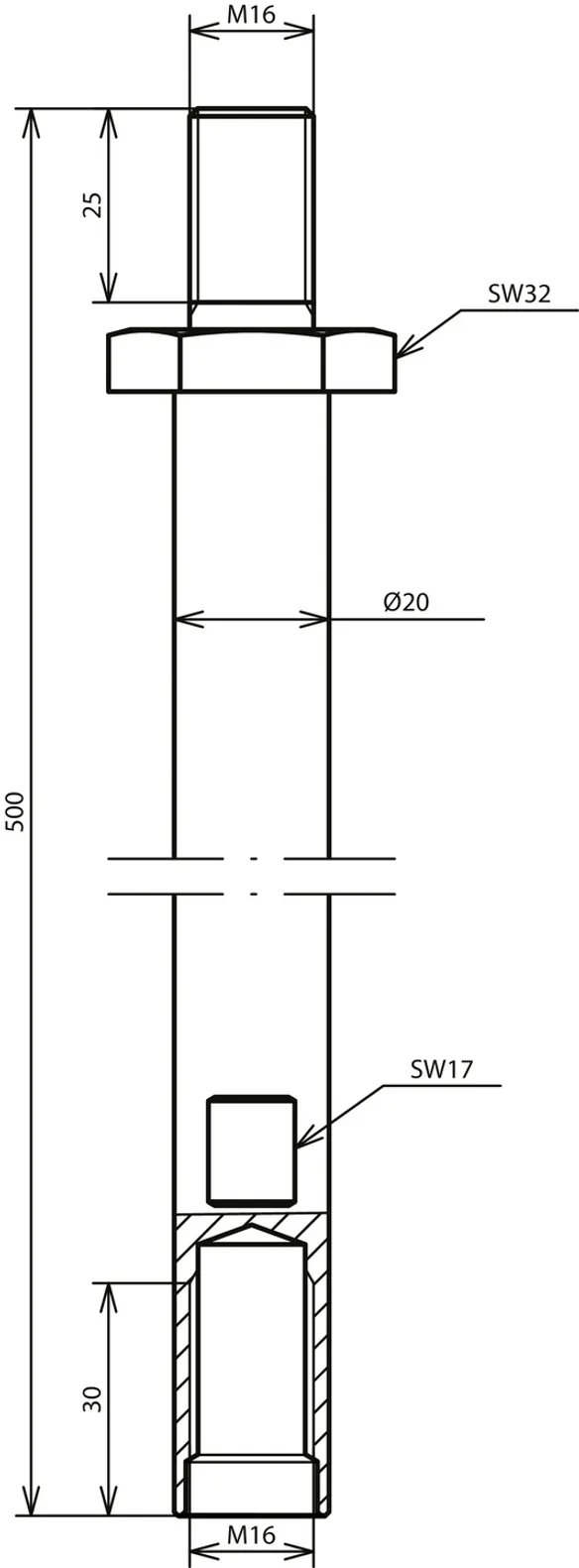

Part No. 621050 TE 20 500 M16 STTZN

GTIN 4013364498976, Customs tariff No. (EU): 85389099, Gross weight: 1.21 kg, PU: 1.00 Stk.

Images

Additional information

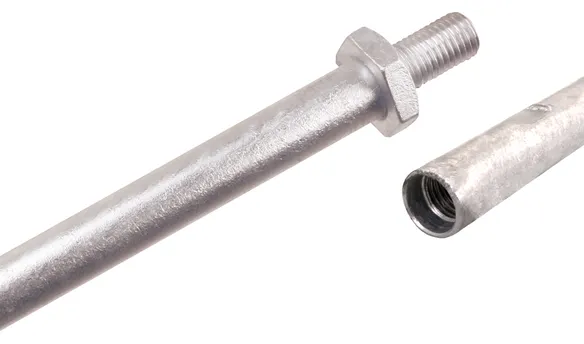

Tiefenerder schraubbar St/tZn Stablänge 500mm Ø20 mm
Tiefenerder zum Errichten von gebohrten
Erdungsanlagen z.B. bei felsigem Boden
oder Pipeline Anwendungen
Erder mit Innen- und Außengewinde M16
entsprechend den Anforderung nach
DIN EN 62561-2
Mit Vorrichtung zur
Aufhängung über Bohrloch
Werkstoff: St/tZn
Stablänge: 500 mm
Durchmesser Erder: 20 mm
Gewinde: M16
Blitzstromtragfähigkeit (10/350 µs): 100 kA
Kurzschlussstrom (AC 50 Hz / DC): 7,5 kA
Normenbezug: DIN EN 62561-2

Fabrikat: DEHN
Typ: TE 20 500 M16 STTZN
Art.-Nr.: 621050
oder gleichwertig.

Certificates



Technical data

Werkstoff St/tZn
Stablänge (l1) 500 mm
Durchmesser Erder 20 mm
Gewinde M16
Blitzstromtragfähigkeit (10/350 µs) (Iimp ) 100 kA
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,5 kA
Normenbezug DIN EN 62561-2

Product 621050 was added to Notepad.

Go to Notepad

Product 621050 was added to the cart.

Go to Web-Shop

Part No. 621150 TE 20 1500 M16 STTZN

GTIN 4013364499065, Customs tariff No. (EU): 85389099, Gross weight: 3.66 kg, PU: 6.00 Stk.

Images

Additional information

Tiefenerder schraubbar St/tZn Stablänge 1500mm Ø20 mm
Tiefenerder zum Errichten von gebohrten
Erdungsanlagen z.B. bei felsigem Boden
oder Pipeline Anwendungen
Erder mit Innen- und Außengewinde M16
entsprechend den Anforderung nach
DIN EN 62561-2
Mit Vorrichtung zur
Aufhängung über Bohrloch
Werkstoff: St/tZn
Stablänge: 1500 mm
Durchmesser Erder: 20 mm
Gewinde: M16
Blitzstromtragfähigkeit (10/350 µs): 100 kA
Kurzschlussstrom (AC 50 Hz / DC): 7,5 kA
Normenbezug: DIN EN 62561-2

Fabrikat: DEHN
Typ: TE 20 1500 M16 STTZN
Art.-Nr.: 621150
oder gleichwertig.

Certificates



Technical data

Werkstoff St/tZn
Stablänge (l1) 1500 mm
Durchmesser Erder 20 mm
Gewinde M16
Blitzstromtragfähigkeit (10/350 µs) (Iimp ) 100 kA
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,5 kA
Normenbezug DIN EN 62561-2

Product 621150 was added to Notepad.

Go to Notepad

Product 621150 was added to the cart.

Go to Web-Shop

Part No. 621300 TE 20 3000 M16 STTZN

GTIN 4013364499089, Customs tariff No. (EU): 85389099, Gross weight: 7.66 kg, PU: 3.00 Stk.

Images

Additional information

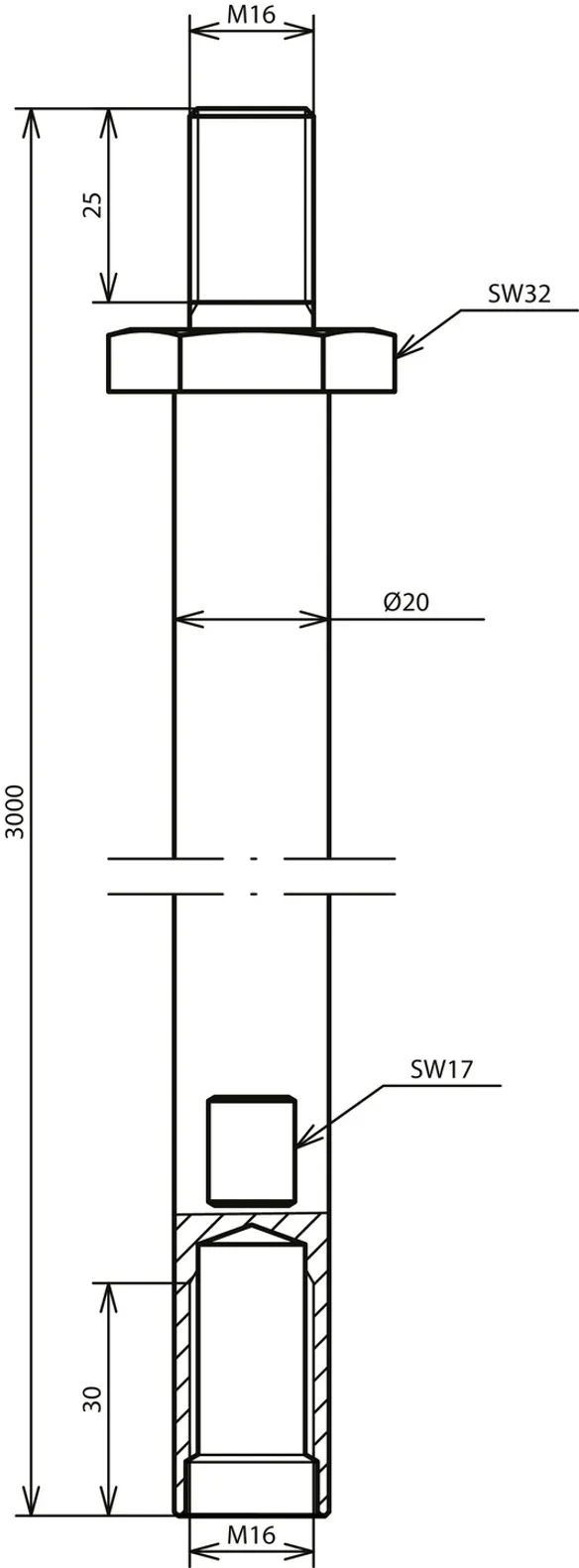

Tiefenerder schraubbar St/tZn Stablänge 3000mm Ø20 mm
Tiefenerder zum Errichten von gebohrten
Erdungsanlagen z.B. bei felsigem Boden
oder Pipeline Anwendungen
Erder mit Innen- und Außengewinde M16
entsprechend den Anforderung nach
DIN EN 62561-2
Mit Vorrichtung zur
Aufhängung über Bohrloch
Werkstoff: St/tZn
Stablänge: 3000 mm
Durchmesser Erder: 20 mm
Gewinde: M16
Blitzstromtragfähigkeit (10/350 µs): 100 kA
Kurzschlussstrom (AC 50 Hz / DC): 7,5 kA
Normenbezug: DIN EN 62561-2

Fabrikat: DEHN
Typ: TE 20 3000 M16 STTZN
Art.-Nr.: 621300
oder gleichwertig.

Certificates



Technical data

Werkstoff St/tZn
Stablänge (l1) 3000 mm
Durchmesser Erder 20 mm
Gewinde M16
Blitzstromtragfähigkeit (10/350 µs) (Iimp ) 100 kA
Kurzschlussstrom (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,5 kA
Normenbezug DIN EN 62561-2

Product 621300 was added to Notepad.

Go to Notepad

Product 621300 was added to the cart.

Go to Web-Shop

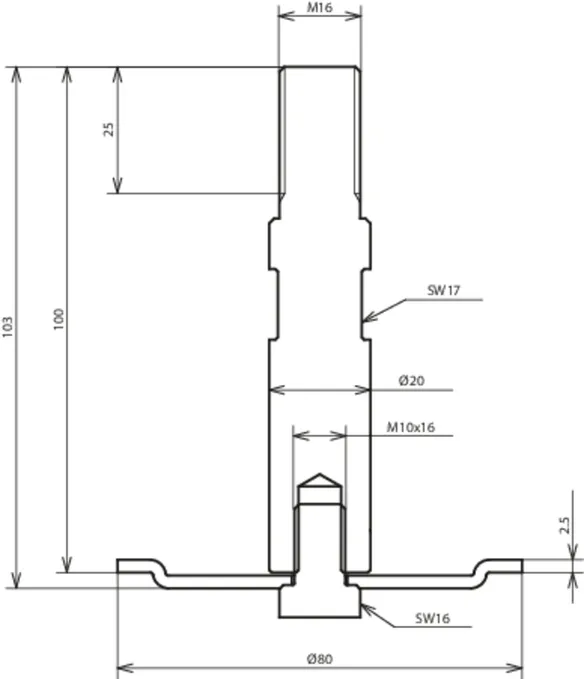

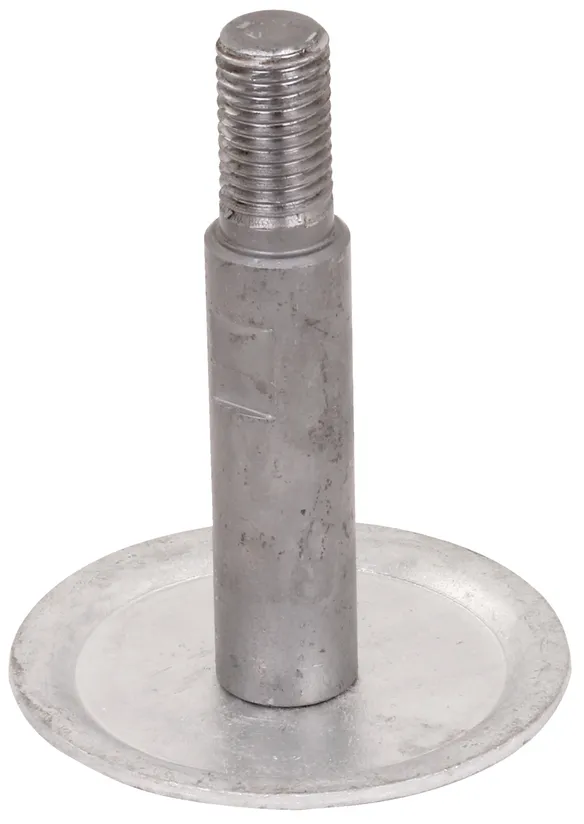

Fußstück

Fußstück mit Flanschplatte St/tZn Ø20 mm M16 zum Anschluss unten am Tiefenerder schraubbar zur Vermeidung des Einsinkens in das Erdreich durch das Eigengewicht.

1 Product

Part No. 621091 FS TE 20 100 M16 FP80 STTZN

GTIN 4013364498945, Customs tariff No. (EU): 85389099, Gross weight: 343.29 g, PU: 1.00 Stk.

Images

Additional information

Fußstück mit Flanschplatte St/tZn für Tiefenerder Schraubbar Ø20 mm
Fußstück mit Flanschplatte
Tiefenerder Schraubbar St/tZn
Ø20 mm Stablänge 100 mm
zum Anschluss unten
am Tiefenerder schraubbar zur
Vermeidung des Einsinkens in das
Erdreich durch das Eigengewicht.
Werkstoff: St/tZn
Stablänge: 100 mm
Durchmesser Erder: 20 mm
Durchmesser Platte Ø: 80 mm
Gewinde: M16

Fabrikat: DEHN
Typ: FS TE 20 100 M16 FP80 STTZN
Art.-Nr.: 621091
oder gleichwertig.



Technical data

Werkstoff St/tZn
Stablänge (l1) 100 mm
Durchmesser Erder 20 mm
Durchmesser Platte Ø 80 mm
Gewinde M16

Product 621091 was added to Notepad.

Go to Notepad

Product 621091 was added to the cart.

Go to Web-Shop

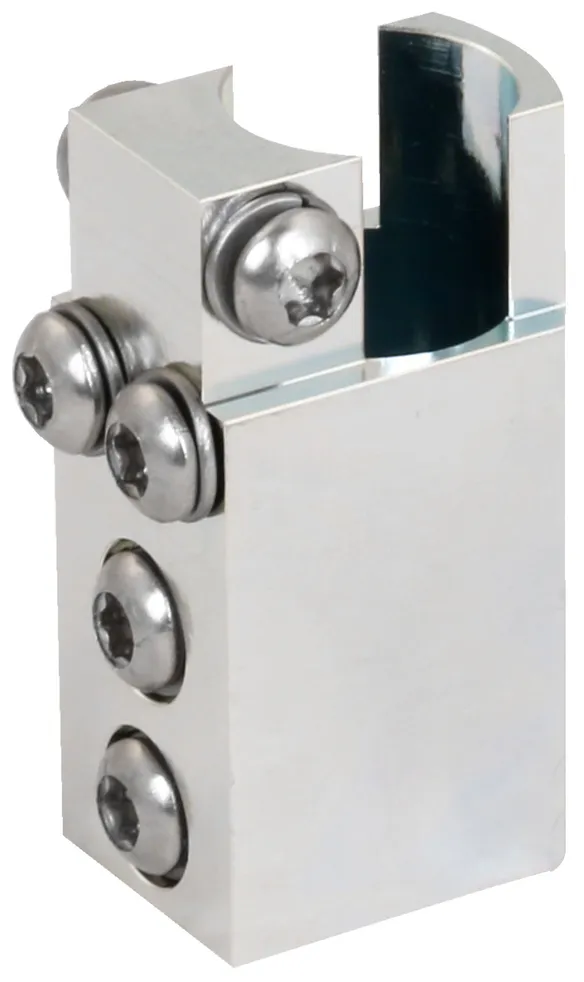

Anschlussklemme

Anschlussklemme St/galZn für Tiefenerder Ø20 mm mit 4 Kontaktmöglichkeiten für Kabelschuhe über Schrauben M6.

1 Product

Part No. 621094 AK TE 20 STGALZN

GTIN 4013364500082, Customs tariff No. (EU): 85369010, Gross weight: 186.22 g, PU: 1.00 Stk.

Images

Additional information

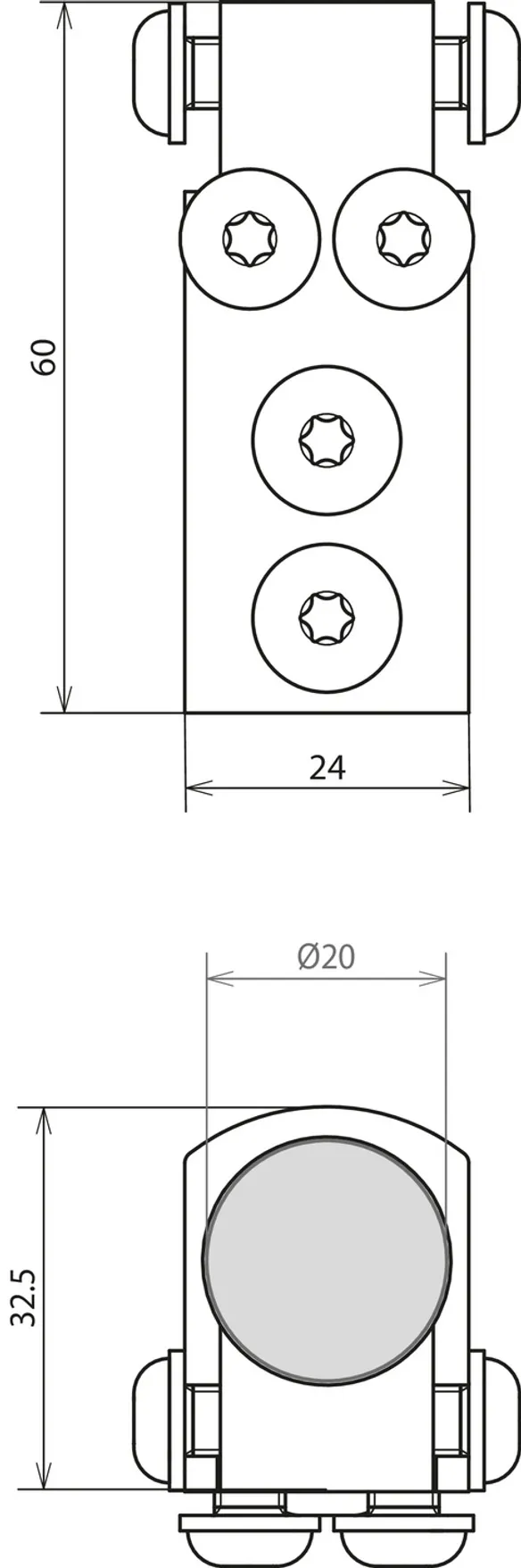

Anschlussklemme St/galZn für Tiefenerder schraubbar Ø20 mm
Anschlussklemme mit
4 Kontaktmöglichkeiten
für Kabelschuhe
über Schrauben M6
Werkstoff Klemme: St/gal Zn
Durchmesser Erder: 20 mm
Schrauben: 6x M6 x 10 mm TX30 (4x 2,5 mm2 - max. 16 mm2) [2x Erder / 4x Anschluss]
Werkstoff Schrauben / Federring: NIRO
Max. Dauerstrombelastung Tmax=100 °C (VDE 0101-2): 125 A

Fabrikat: DEHN
Typ: AK TE 20 STGALZN
Art.-Nr.: 621094
oder gleichwertig.



Technical data

Werkstoff Klemme St/gal Zn
Durchmesser Erder 20 mm
Schrauben 6x M6 x 10 mm lTX30 (4x 2,5 mm2 - max. 16 mm2) [2x Erder / 4x Anschluss]
Werkstoff Schrauben / Federring NIRO
Max. Dauerstrombelastung Tmax=100 °C (VDE 0101-2) 125 A

Product 621094 was added to Notepad.

Go to Notepad

Product 621094 was added to the cart.

Go to Web-Shop

Anschlussstück

Anschlussstück Tiefenerder Schraubbar St/tZn Ø20 mm Stablänge 320 mm zur Schaffung abgeprüfter Anschlussmöglichkeiten am Tiefenerder schraubbar.

1 Product

Part No. 621092 AS TE 20 320 M16 STTZN

GTIN 4013364501140, Customs tariff No. (EU): 85389099, Gross weight: 935.00 g, PU: 1.00 Stk.

Images

Additional information

Anschlussstück St/tZn für Tiefenerder Schraubbar Ø20 mm
Anschlussstück Tiefenerder
Schraubbar St/tZn Ø20 mm
Stablänge 320 mm
zur Schaffung abgeprüfter
Anschlussmöglichkeiten am
Tiefenerder schraubbar
Werkstoff: St/tZn / NIRO
Stablänge: 320 mm
Durchmesser Erder: 20 mm
Gewinde: M16
Anschluss: 4x M6 x 10 mm TX30 (4x 2,5 mm2 - max. 16 mm2) oder 1x M8 x 20 mm SW13 (Ø6-10 mm)
Blitzstromtragfähigkeit (10/350 µs): 100 kA
Kurzschlussstrom (AC 50 Hz / DC): 5,3 kA (35 mm2, mehrdrähtig)
Max. Dauerstrombelastung Tmax=100 °C (VDE 0101-2): 125 A
Normenbezug: DIN EN 62561-1

Fabrikat: DEHN
Typ: AS TE 20 320 M16 STTZN
Art.-Nr.: 621092
oder gleichwertig.

Certificates



Technical data

Werkstoff St/tZn / NIRO
Stablänge (l1) 320 mm
Durchmesser Erder 20 mm
Gewinde M16
Anschluss 4x M6 x 10 mm lTX30 (4x 2,5 mm2 - max. 16 mm2) oder 1x M8 x 20 mm iSW13 (Ø6-10 mm)
Blitzstromtragfähigkeit (10/350 µs) (Iimp ) 100 kA
Kurzschlussstrom (AC 50 Hz / DC) (0,2 s; ≤ 300 °C) 5,3 kA (35 mm2, mehrdrähtig)
Max. Dauerstrombelastung Tmax=100 °C (VDE 0101-2) 125 A
Normenbezug DIN EN 62561-1

Product 621092 was added to Notepad.

Go to Notepad

Product 621092 was added to the cart.

Go to Web-Shop

Zubehör

4 Products

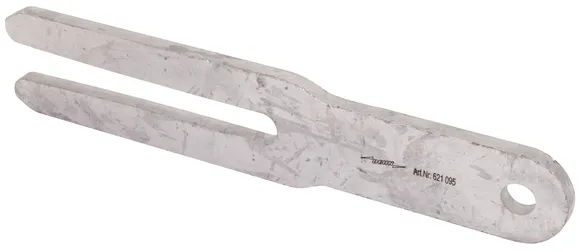

Part No. 621095 HG TE 20 STTZN

GTIN 4013364499959, Customs tariff No. (EU): 85389099, Gross weight: 2.35 kg, PU: 1.00 Stk.

Images

Additional information

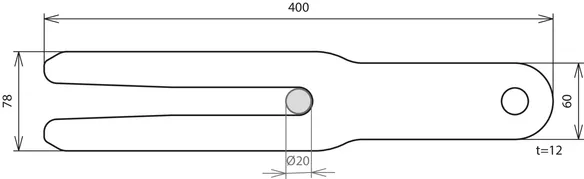

Tiefenerdergabel St/tZn
Tiefenerdergabel für die sichere
Aufhängung der Tiefenerder
schraubbar über dem
Bohrloch
Werkstoff: St/tZn
Abmessung: 400 x 78 x 12 mm
Anwendungshinweis: für Tiefenerder schraubbar mit Ø20 mm
Maximale statische Belastung durch Erder: 99 m (ca. 250 kg)

Fabrikat: DEHN
Typ: HG TE 20 STTZN
Art.-Nr.: 621095
oder gleichwertig.



Technical data

Werkstoff St/tZn
Abmessung (l x b x t) 400 x 78 x 12 mm
Anwendungshinweis für Tiefenerder schraubbar mit Ø20 mm
Maximale statische Belastung durch Erder 99 m (ca. 250 kg)

Product 621095 was added to Notepad.

Go to Notepad

Product 621095 was added to the cart.

Go to Web-Shop

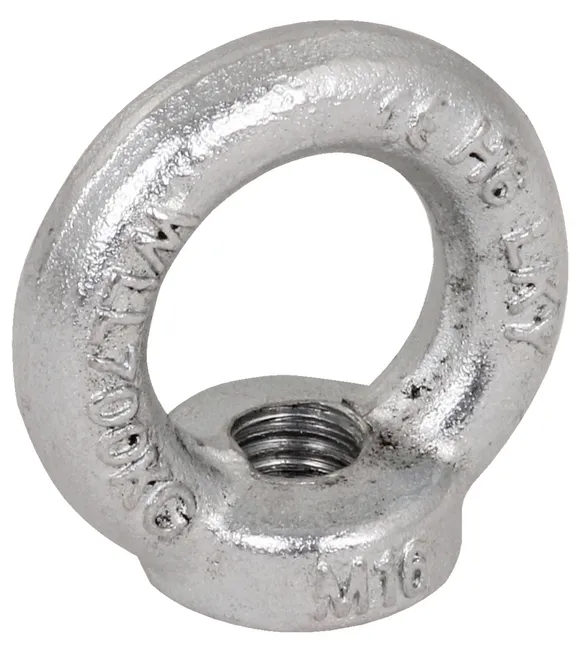

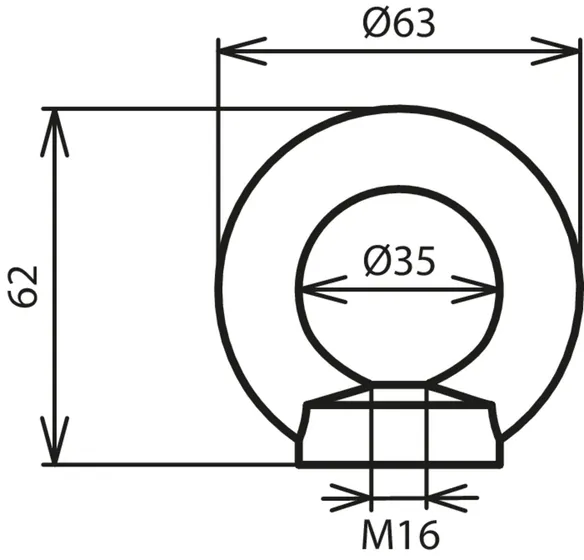

Part No. 621097 RM M16 STTZN

GTIN 4013364502741, Customs tariff No. (EU): 73181699, Gross weight: 236.21 g, PU: 1.00 Stk.

Images

Additional information

Ringmutter M16 St/tZn
Werkstoff: St/tZn (C15E)
Außendurchmesser: 63 mm
Innendurchmesser: 35 mm
Höhe: 62 mm
Innengewinde: M16
Traglast axial: 700 kg
Normenbezug: DIN 582

Fabrikat: DEHN
Typ: RM M16 STTZN
Art.-Nr.: 621097
oder gleichwertig.



Technical data

Werkstoff St/tZn (C15E)
Außendurchmesser 63 mm
Innendurchmesser 35 mm
Höhe 62 mm
Innengewinde M16
Traglast axial (F max.) 700 kg
Normenbezug DIN 582

Product 621097 was added to Notepad.

Go to Notepad

Product 621097 was added to the cart.

Go to Web-Shop

Part No. 621093 VM EASY 5 TE M16

GTIN 4013364502383, Customs tariff No. (EU): 85369010, Gross weight: 612.17 g, PU: 1.00 Stk.

Images

Additional information

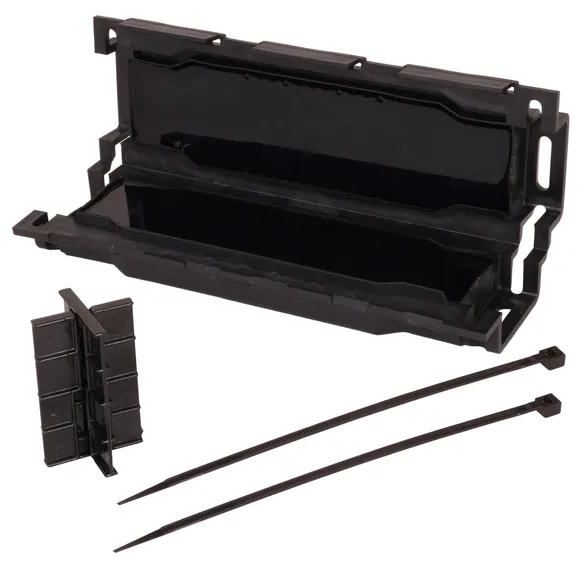

Gel-Verbindungsmuffe
für Tiefenerder schraubbar
für dauerhaften Schutz der
Anschlussleitungen vor dem
Eindringen von Wasser oder
Feuchtigkeit
Anwendung: Innenraum
(Verlegung in Gebäuden
und auf Kabelpritschen) /
Freiluft / Erdreich /
Wasser (gemäß Prüfnorm)
Spannungsebenen: U0/U (Um) 0,6/1 (1,2) kV

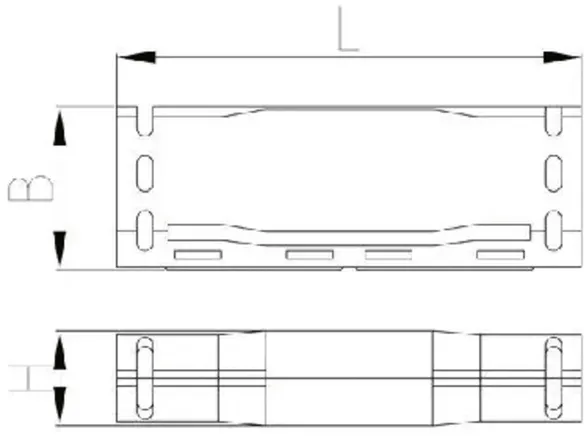

Abmessung außen: 240 x 75 x 44 mm
Abmessung innen: ca. 130 x 45 x 34 mm
Durchmesser Kabel: 19 - 28 mm
Schutzart: IP 68
Installationstemperatur: -20 bis 90 °C
Normenbezug: Typgeprüft nach EN 50393

Fabrikat: DEHN
Typ: VM EASY 5 TE M16
Art.-Nr.: 621093
oder gleichwertig.

Certificates



Technical data

Eigenschaften Verbinderbereich wird vollständig durch Gel abgedichtet. Wieder zugänglich und sofort betriebsbereit. Flammhemende, UV-beständige und schlagfeste Kunststoff-Formschale. Schnelle, einfache und sichere Montage.
Anwendung Erdreich / Wasser (gemäß Prüfnorm) / Innenraum (Verlegung in Gebäuden und auf Kabelpritschen) / Freiluft
Spannungsebenen U0/U (Um) 0,6/1 (1,2) kV
Abmessung außen (l x b x h) 240 x 75 x 44 mm
Abmessung innen (l x b x h) ca. 130 x 45 x 34 mm
Durchmesser Kabel 19 - 28 mm
Schutzart IP 68
Installationstemperatur -20 bis 90 °C
Normenbezug Typgeprüft nach EN 50393

Product 621093 was added to Notepad.

Go to Notepad

Product 621093 was added to the cart.

Go to Web-Shop

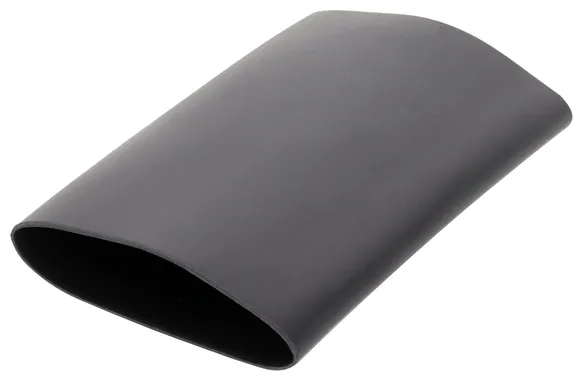

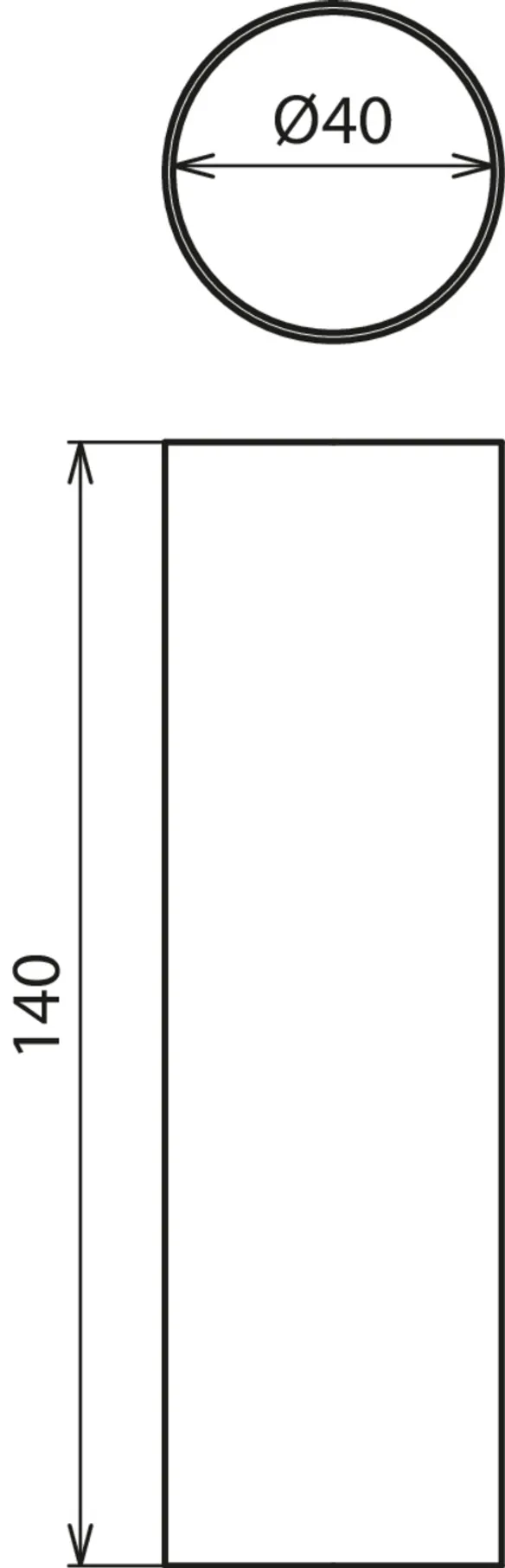

Part No. 621096 WSS KL D40 L140

GTIN 4013364502734, Customs tariff No. (EU): 39173200, Gross weight: 20.00 g, PU: 1.00 Stk.

Images

Additional information

Wärmeschrumpfschlauch
Kleberbeschichtet
Länge: 140 mm
Innendurchmesser: 40 mm
Farbe: schwarz
Material: dünnwandiges, kleberbeschichtetes, vernetztes Polyolefin
Schrumpfrate: 3:1 (40/13)
Dauereinsatztemperatur (Außenmantel): -55 °C ... +110 °C
Schrumpftemperatur: 95 °C

Fabrikat: DEHN
Typ: WSS KL D40 L140
Art.-Nr.: 621096
oder gleichwertig.



Technical data

Länge (l) 140 mm
Innendurchmesser (d) 40 mm
Farbe schwarz
Material dünnwandiges, kleberbeschichtetes, vernetztes Polyolefin
Schrumpfrate 3:1 (40/13)
Dauereinsatztemperatur (Außenmantel) -55 °C ... +110 °C
Schrumpftemperatur 95 °C

Product 621096 was added to Notepad.

Go to Notepad

Product 621096 was added to the cart.

Go to Web-Shop
back to top
