Soporte de conductores para tejados DEHNiso

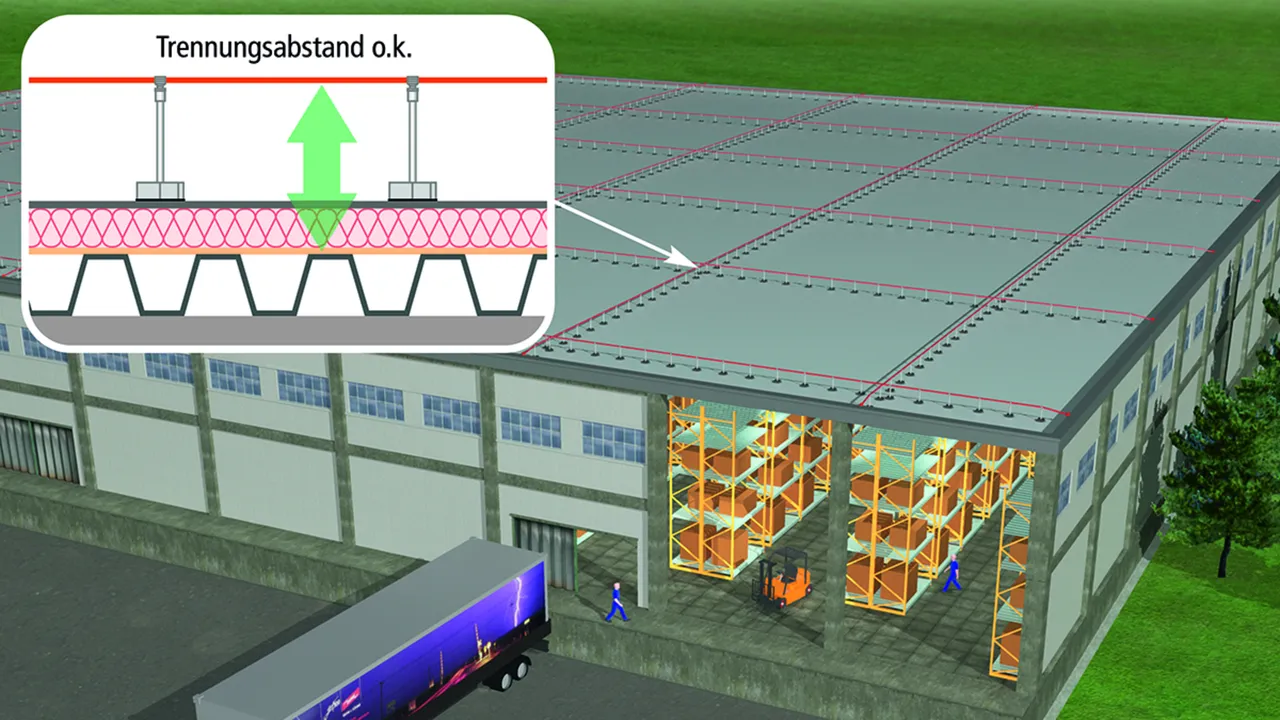

Si en la instalación del sistema de protección externo contra rayos, no se respeta la distancia de separación pueden producirse saltos de chispas que penetren en el interior del edificio. No obstante, es algo a lo que se da poca importancia. Esto resulta relativamente frecuente en el caso de instalaciones captadoras en forma de malla, p. ej. instalaciones como centros logísticos, almacenes de estantes elevados o plantas de fabricación.
Para facilitar conseguir la distancia de seguridad necesaria hemos desarrollado los soportes del tipo DEHNiso-DLH. Se componen de una varilla de poliéster reforzado con fibra de vidrio con soporte en material plástico para conductor y un taco de hormigón con placa protectora.

La distancia máxima de los soportes de conductores de tejado correspondientes (centro a centro - varilla de poliéster reforzado con fibra de vidrio) es de max. 1,0 m.
Los soportes para conductores de tejado están dimensionados según el eurocódigo 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA), si se observa la distancia de ≤ 1,0 m predeterminada.
Este sistema puede combinarse con las puntas captadoras de poliéster reforzado con fibra de vidrio/Al, si se necesitan zonas protegidas para p. ej. estructuras en cubierta.

Distanciador de poliéster reforzado con fibra de vidrio Ø10 mm, probado contra rayos UV, color gris alba
La distancia de separación (longitud del distanciador) se define por el factor de material km = 0,7.
Así, la distancia de aislamiento de 220 / 360 mm equivale a una distancia de separación de 150 / 250 mm (en aire) respectivamente 300 / 500 mm (en material de construcción sólido).

Los soportes de conductores para tejados han sido comprobados de acuerdo con DIN/IEC TS 62561-8.

Soportes de conductores para tejados DEHNiso

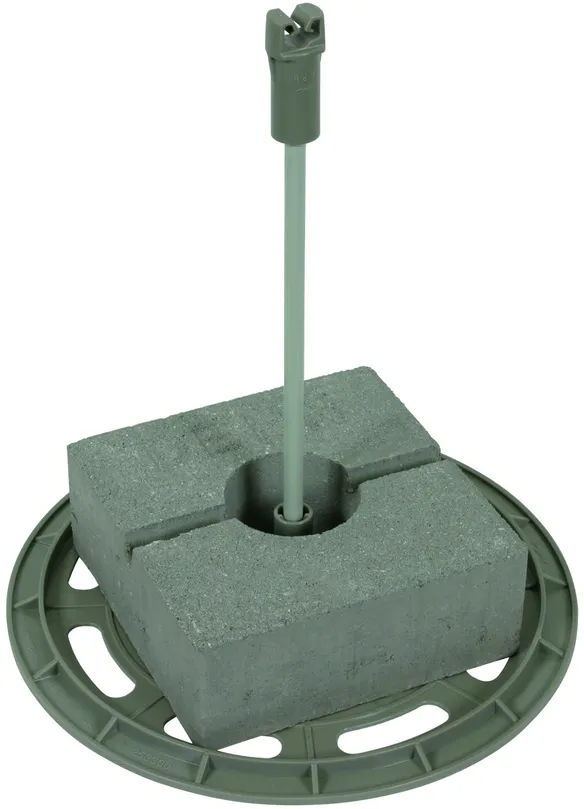

Distanciador con taco de hormigón y placa protectora, guiado suelto del conductor.

Nota: Más información sobre la compatibilidad de soportes de conductores para tejados así como placas protectoras en conexión con partes del tejado, puede solicitarse de DEHN.

2 Products

Part No. 253115 DIDLH 8 H295 D300 BS

GTIN 4013364129870, Customs tariff No. (EU): 85389099, Gross weight: 4.82 kg, PU: 24.00 unidad(es)


Images

Additional information

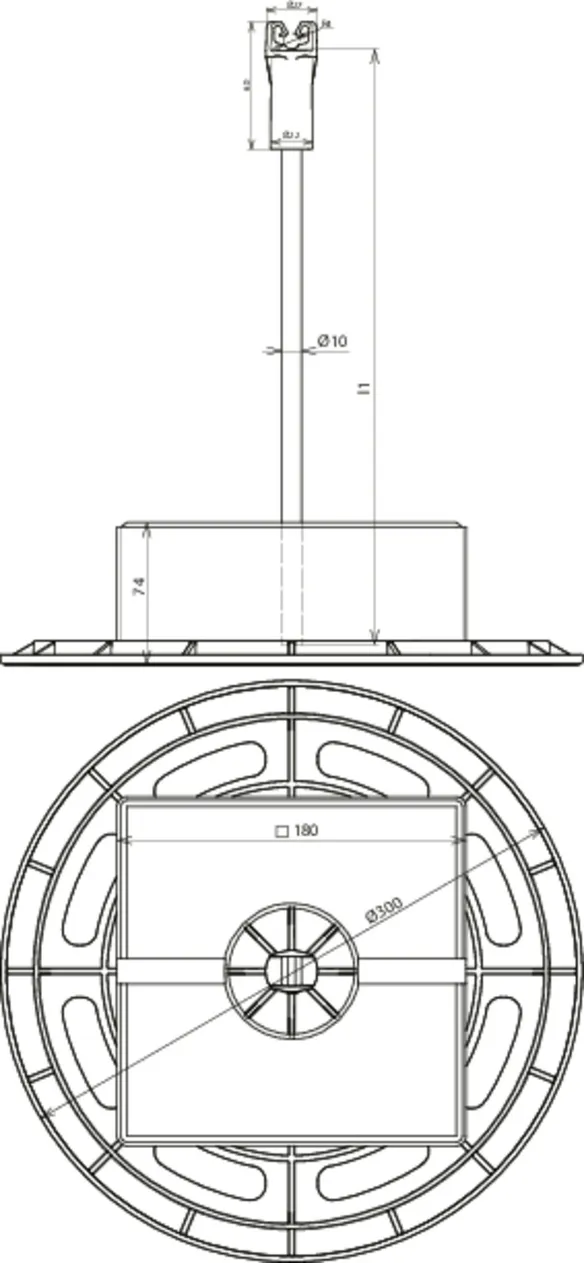

Soporte de conductores para tejados DEHNiso
de plástico/PRFV, longitud de 295 mm
Soporte de conductores para tejados DEHNiso
Programa variable de soportes
para mantener la distancia de separación
según DIN EN 62305-3 (VDE 0185-305-3),
para el tendido de conductores sobre tejados planos.
Barra distanciadora de ploiéster
reforzado con fibra de vidrio (PRFV) Ø10 mm,
estabilizado a rayos ultravioleta, color gris alba
Los soportes de conductores para tejados DEHNiso
están dimensionados según el eurocódigo 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Fijación en el zócalo de hormigón con placa protectora.
Inserción del soporte de conductores Rd: 8 mm
Material del soporte de conductores de tejado: plástico/poliéster reforzado con fibra de vidrio
Longitud (l1): 295 mm
Distancia de aislamiento: 220 mm
Margen de temperatura permanente: -30 °C ... +80 °C
Máx. velocidad de rachas de viento (zócalo de 4,6 kg, distancia de soportes 1000 mm, Al Ø8 mm): 163 km/h
Normativa: de acuerdo con DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: DIDLH 8 H295 D300 BS
art. no.: 253115
o equivalente

Certificates



Technical data

Material del soporte de conductores de tejado plástico/poliéster reforzado con fibra de vidrio
Longitud (l1) 295 mm
Distancia de aislamiento 220 mm
Margen de temperatura permanente -30 °C ... +80 °C
Máx. velocidad de rachas de viento (zócalo de 4,6 kg, distancia de soportes 1000 mm, Al Ø8 mm) 163 km/h
Normativa de acuerdo con DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 253115 was added to Notepad.

Product 253115 was added to the cart.

Part No. 253125 DIDLH 8 H435 D300 BS

GTIN 4013364129887, Customs tariff No. (EU): 85389099, Gross weight: 4.84 kg, PU: 24.00 unidad(es)


Images

Additional information

Soporte de conductores para tejados DEHNiso
de plástico/PRFV, longitud de 435 mm
Soporte de conductores para tejados DEHNiso
Programa variable de soportes
para mantener la distancia de separación
según DIN EN 62305-3 (VDE 0185-305-3),
para el tendido de conductores sobre tejados planos.
Barra distanciadora de poliéster
reforzado con fibra de vidrio (PRFV) Ø10 mm,
estabilizado a rayos ultravioleta, color gris alba
Los soportes de conductores para tejados DEHNiso
están dimensionados según el eurocódigo 1
(DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Fijación en el zócalo de hormigón con placa protectora.
Inserción del soporte de conductores Rd: 8 mm
Material del soporte de conductores de tejado: plástico/poliéster reforzado con fibra de vidrio
Longitud (l1): 435 mm
Distancia de aislamiento: 360 mm
Margen de temperatura permanente: -30 °C ... +80 °C
Máx. velocidad de rachas de viento (zócalo de 4,6 kg, distancia de soportes 1000 mm, Al Ø8 mm): 125 km/h
Normativa: de acuerdo con DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: DIDLH 8 H435 D300 BS
art. no.: 253125
o equivalente

Certificates



Technical data

Material del soporte de conductores de tejado plástico/poliéster reforzado con fibra de vidrio
Longitud (l1) 435 mm
Distancia de aislamiento 360 mm
Margen de temperatura permanente -30 °C ... +80 °C
Máx. velocidad de rachas de viento (zócalo de 4,6 kg, distancia de soportes 1000 mm, Al Ø8 mm) 125 km/h
Normativa de acuerdo con DIN IEC/TS 62561-8 (VDE V 0185-561-8)
