Part No. 956305 DV M2 TNC 255 FM

GTIN 4013364510586, Customs tariff No.: 85363090, Gross weight: 519.19 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

Descargador combinado DEHNventil M2 TNC 255 FM
Descargador combinado de 3 polos, modular, enchufable
para redes TN-C de 230/400 V, ancho de 4 módulos
con contacto de señalización remota
Descargador de tipo 1 + tipo 2 + tipo 3 según EN 61643-11
Tecnología de vía de chispas RAC
para la limitación de la corriente consecutiva
Máxima tensión de servicio: 255 V CA
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 75 kA
Capacidad de apagado de corriente consecutiva: hasta 100 kAef.
Certificado según VDE, KEMA
Coordinación energética según DIN CLC/TS 61643-12
Descargador de la familia Red/Line y directo para el equipo final

Producto DEHN
Tipo: DV M2 TNC 255 FM
art. no.: 956305
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Corriente de impulso de rayo (10/350 µs) [L-PEN] (I_imp )	25 kA
Nivel de protección (U_P )	≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	250 A gG
Certificaciones	VDE, KEMA, UL
Contacto FM	sí/contacto conmutado
Aplicación en instalaciones de conmutación con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)	---------------------------------
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Corriente de impulso de rayo (10/350 µs) [L-PEN] (I_imp )	25 kA
Energía específica [L-PEN] (W/R)	156,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L-PEN] (I_n )	25 kA
Nivel de protección (U_P )	≤ 1,5 kV
Tensión de circuito abierto del generador híbrido (U_OC )	6 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 32 A gG hasta 50 kA_eff(prosp.)
Resistencia a cortocircuitos [L-N]/[N-PE] (I_SCCR )	50 kA_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	250 A gG
Tensión TOV (U_T) – Características	440 V / 120 mín. – soportado
Energía de paso a un S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L2, L3, PEN, 9) (mín.)	6 mm²rígido / flexible
Sección de conexión (L1, L2, L3, PEN, 9) (máx.)	35 mm²flexible / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Lugar de instalación	interior
Grado de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	VDE, KEMA, UL
Contacto FM	sí/contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm²rígido / flexible
Aplicación en instalaciones de conmutación con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)	---------------------------------
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_peak)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	250 A gG
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión de prueba de CA (U_C )	266 V
– Tensión nominal AC (U_N )	230 / 400 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	160 A gG @ 16,7 Hz

Product 956305 was added to Notepad.

Go to Notepad

Product 956305 was added to the cart.

Go to Web-Shop

Part No. 956405 DV M2 TNS 255 FM

GTIN 4013364510562, Customs tariff No.: 85363090, Gross weight: 583.68 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

Descargador combinado DEHNventil M2 TNS 255 FM
Descargador combinado de 4 polos, modular, enchufable
para redes TN(C)-S de 230/400 V, ancho de 4 módulos
con contacto de señalización remota
Descargador de tipo 1 + tipo 2 + tipo 3 según EN 61643-11
Tecnología de vía de chispas RAC
para la limitación de la corriente consecutiva
Máxima tensión de servicio: 255 V CA
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 100 kA
Capacidad de apagado de corriente consecutiva: hasta 100 kAef.
Certificado según VDE, KEMA
Coordinación energética según DIN CLC/TS 61643-12
Descargador de la familia Red/Line y directo para el equipo final

Producto DEHN
Tipo: DV M2 TNS 255 FM
art. no.: 956405
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	250 A gG
Certificaciones	VDE, KEMA, UL
Contacto FM	sí / contacto conmutado
Aplicación en instalaciones de conmutación con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)	---------------------------------
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energía específica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ω
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energía específica [L,N-PE] (W/R)	156,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25 / 100 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tensión de circuito abierto del generador híbrido (U_OC )	6 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 32 A gG hasta 50 kA_eff(prosp.)
Resistencia a cortocircuitos [L-N]/[N-PE] (I_SCCR )	50 kA_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	250 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 mín. – soportado
Energía de paso a un S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L2, L3, N, PE, 9) (mín.)	6 mm²rígido / flexible
Sección de conexión (L1, L2, L3, N, PE, 9) (máx.)	35 mm²flexible / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Lugar de instalación	interior
Grado de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	VDE, KEMA, UL
Contacto FM	sí / contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm²rígido / flexible
Aplicación en instalaciones de conmutación con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)	---------------------------------
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_peak)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	250 A gG
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión de prueba de CA (U_C )	266 V
– Tensión nominal AC (U_N )	230 / 400 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	160 A gG @ 16,7 Hz

Product 956405 was added to Notepad.

Go to Notepad

Product 956405 was added to the cart.

Go to Web-Shop

Part No. 956205 DV M2 TN 255 FM

GTIN 4013364510579, Customs tariff No.: 85363090, Gross weight: 311.29 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

Descargador combinado DEHNventil M2 TN 255 FM
Descargador combinado de 2 polos, modular, enchufable para
redes TN monofásicas, ancho de 2 módulos
con contacto de señalización remota
Descargador de tipo 1 + tipo 2 + tipo 3 según EN 61643-11
Tecnología de vía de chispas RAC
para la limitación de la corriente consecutiva
Máxima tensión de servicio: 255 V CA
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 50 kA
Capacidad de apagado de corriente consecutiva: hasta 100 kAef.
Certificado según VDE, KEMA
Coordinación energética según DIN CLC/TS 61643-12
Descargador de la familia Red/Line y directo para el equipo final

Producto DEHN
Tipo: DV M2 TN 255 FM
art. no.: 956205
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (I_total )	50 kA
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	250 A gG
Certificaciones	VDE, KEMA, UL
Contacto FM	sí / contacto conmutado
Aplicación en instalaciones de conmutación con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)	---------------------------------
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	255 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (I_total )	50 kA
Energía específica [L+N-PE] (W/R)	625,00 kJ/Ω
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energía específica [L,N-PE] (W/R)	156,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	25 / 50 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Tensión de circuito abierto del generador híbrido (U_OC )	6 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 32 A gG hasta 50 kA_eff(prosp.)
Resistencia a cortocircuitos [L-N]/[N-PE] (I_SCCR )	50 kA_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	250 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 mín. – soportado
Energía de paso a un S20K275 (I_imp = 2,5 ... 25 kA)	< 1 J
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L, N, PE, 9) (mín.)	6 mm²rígido / flexible
Sección de conexión (L, N, PE, 9) (máx.)	35 mm²flexible / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Lugar de instalación	interior
Grado de protección	IP 20
Medidas de montaje	2 módulo(s), DIN 43880
Certificaciones	VDE, KEMA, UL
Contacto FM	sí / contacto conmutado
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm²rígido / flexible
Aplicación en instalaciones de conmutación con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)	---------------------------------
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_peak)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	250 A gG
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión de prueba de CA (U_C )	266 V
– Tensión nominal AC (U_N )	230 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	160 A gG @ 16,7 Hz

Product 956205 was added to Notepad.

Go to Notepad

Product 956205 was added to the cart.

Go to Web-Shop

Part No. 951300 DV M TNC 255

GTIN 4013364108134, Customs tariff No.: 85363090, Gross weight: 1004.00 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

Producto DEHN
Tipo: DV M TNC 255
art. no.: 951300
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (U_C )	264 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Corriente de impulso de rayo (10/350 µs) [L-PEN] (I_imp )	25 kA
Nivel de protección (U_P )	≤ 1.5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Certificaciones	KEMA, VDE, UL
Datos técnicos adicionales:	aplicación en instalaciones con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	264 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Energía específica [L1+L2+L3-PEN] (W/R)	1,40 MJ/Ω
Corriente de impulso de rayo (10/350 µs) [L-PEN] (I_imp )	25 kA
Energía específica [L-PEN] (W/R)	156,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	25 / 75 kA
Nivel de protección (U_P )	≤ 1.5 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 20 A gG hasta 50 kA_eff(prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Fusible previo máximo (L-L')	125 A gG
Tensión TOV (U_T) – Características	440 V / 120 min. – soportado
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L1', L2, L2', L3, L3', PEN, 9) (mín.)	10 mm²rígido / flexible
Sección de conexión (L1, L2, L3, PEN) (máx.)	50 mm²rígido / 35 mm²flexible
Sección de conexión (L1', L2', L3', 9) (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Medidas de montaje	6 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Datos técnicos adicionales:	aplicación en instalaciones con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	315 A gG
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión nominal AC (U_N )	230 / 400 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	125 A gG @ 16,7 Hz

Product 951300 was added to Notepad.

Go to Notepad

Product 951300 was added to the cart.

Go to Web-Shop

Part No. 951305 DV M TNC 255 FM

GTIN 4013364108141, Customs tariff No.: 85363090, Gross weight: 1020.00 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

Producto DEHN
Tipo: DV M TNC 255 FM
art. no.: 951305
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (U_C )	264 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Corriente de impulso de rayo (10/350 µs) [L-PEN] (I_imp )	25 kA
Nivel de protección (U_P )	≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Certificaciones	KEMA, VDE, UL
Contacto FM	contacto libre de potencial
Datos técnicos adicionales:	aplicación en instalaciones con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	264 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Energía específica [L1+L2+L3-PEN] (W/R)	1,40 MJ/Ω
Corriente de impulso de rayo (10/350 µs) [L-PEN] (I_imp )	25 kA
Energía específica [L-PEN] (W/R)	156,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	25 / 75 kA
Nivel de protección (U_P )	≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 20 A gG hasta 50 kA_eff(prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Fusible previo máximo (L-L')	125 A gG
Tensión TOV (U_T) – Características	440 V / 120 mín. – soportado
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L1', L2, L2', L3, L3', PEN, 9) (mín.)	10 mm²rígido / flexible
Sección de conexión (L1, L2, L3, PEN) (máx.)	50 mm²rígido / 35 mm²flexible
Sección de conexión (L1', L2', L3', 9) (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según la EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Medidas de montaje	6 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Contacto FM	contacto libre de potencial
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	aplicación en instalaciones con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	315 A gG
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión nominal AC (U_N )	230 / 400 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	125 A gG @ 16,7 Hz

Product 951305 was added to Notepad.

Go to Notepad

Product 951305 was added to the cart.

Go to Web-Shop

Part No. 951400 DV M TNS 255

GTIN 4013364108158, Customs tariff No.: 85363090, Gross weight: 1.40 kg, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

Descargador combinado de corrientes de rayo y sobretensiones modular DEHNventil M TNS 255
Descargador combinado de corrientes de rayo y sobretensiones, 4 polos, modular, enchufable
para los sistemas 230/400 V-TN(C)-S, ancho 8 móds.
Descargador Tipo 1 + Tipo 2 según la EN 61643-11
Tecnología de vía de chispas RADAX-Flow
para la limitación de corrientes consecutivas
Máx. tensión de servicio: 264 V ac
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 100 kA
Capacidad de apagado de corrientes consecutivas: hasta 100 kAeff.
Coordinación energética según la DIN EN 62305-4
Descargador de la línea de productos Red/Line así como directamente al equipo final

Producto DEHN
Tipo: DV M TNS 255
art. no.: 951400
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (U_C )	264 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Certificaciones	KEMA, VDE, UL
Datos técnicos adicionales:	aplicación en instalaciones de conmutación con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	264 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energía específica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ω
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energía específica [L,N-PE] (W/R)	156,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25 / 100 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 20 A gG hasta 50 kA_eff(prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Fusible previo máximo (L-L')	125 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 mín. – soportado
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (mín.)	10 mm²rígido / flexible
Sección de conexión (L1, L2, L3, N, PE) (máx.)	50 mm²rígido / 35 mm²flexible
Sección de conexión (L1', L2', L3', N', 9) (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Medidas de montaje	8 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Datos técnicos adicionales:	aplicación en instalaciones de conmutación con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	315 A gG
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión nominal AC (U_N )	230 / 400 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	125 A gG @ 16,7 Hz

Product 951400 was added to Notepad.

Go to Notepad

Product 951400 was added to the cart.

Go to Web-Shop

Part No. 951405 DV M TNS 255 FM

GTIN 4013364108165, Customs tariff No.: 85363090, Gross weight: 1.40 kg, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

Producto DEHN
Tipo: DV M TNS 255 FM
art. no.: 951405
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (U_C )	264 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Certificaciones	KEMA, VDE, UL
Contacto FM	contacto libre de potencial
Datos técnicos adicionales:	aplicación en instalaciones de conmutación con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	264 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energía específica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ω
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energía específica [L,N-PE] (W/R)	156,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L/N-PE]/[L1+L2+L3+N-PE] (I_n )	25 / 100 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 20 A gG hasta 50 kA_eff(prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Fusible previo máximo (L-L')	125 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 mín. – soportado
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (mín.)	10 mm²rígido / flexible
Sección de conexión (L1, L2, L3, N, PE) (máx.)	50 mm²rígido / 35 mm²flexible
Sección de conexión (L1', L2', L3', N', 9) (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Medidas de montaje	8 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Contacto FM	contacto libre de potencial
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	aplicación en instalaciones de conmutación con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	315 A gG
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión nominal AC (U_N )	230 / 400 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	125 A gG @ 16,7 Hz

Product 951405 was added to Notepad.

Go to Notepad

Product 951405 was added to the cart.

Go to Web-Shop

Part No. 951310 DV M TT 255

GTIN 4013364108172, Customs tariff No.: 85363090, Gross weight: 1.31 kg, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

Producto DEHN
Tipo: DV M TT 255
art. no.: 951310
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC [L-N] (U_C )	264 V (50 / 60 Hz)
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Certificaciones	KEMA, VDE, UL
Datos técnicos adicionales:	---------------------------------
Nivel de protección [L-PE] (U_P )	2,2 kV
Aplicación en instalaciones de conmutación con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)	aplicación en instalaciones de conmutación con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC [L-N] (U_C )	264 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C _(N-PE) )	255 V (50 / 60 Hz)
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energía específica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ω
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Energía específica [L-N]/[N-PE] (W/R)	156,25 kJ/Ω / 2,50 MJ/Ω
Corriente nominal de descarga (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 20 A gG hasta 50 kA_eff(prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Fusible previo máximo (L-L')	125 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 mín. – soportado
Tensión TOV [N-PE] (U_T) – Características	1200 V / 200 ms – soportado
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (mín.)	10 mm²rígido / flexible
Sección de conexión (L1, L2, L3, N, PE) (máx.)	50 mm²rígido / 35 mm²flexible
Sección de conexión (L1', L2', L3', N', 9) (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Medidas de montaje	8 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Datos técnicos adicionales:	---------------------------------
Nivel de protección [L-PE] (U_P )	2,2 kV
Aplicación en instalaciones de conmutación con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)	aplicación en instalaciones de conmutación con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	315 A gG
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión nominal AC (U_N )	230 / 400 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	125 A gG @ 16,7 Hz

Product 951310 was added to Notepad.

Go to Notepad

Product 951310 was added to the cart.

Go to Web-Shop

Part No. 951315 DV M TT 255 FM

GTIN 4013364108189, Customs tariff No.: 85363090, Gross weight: 1.32 kg, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

Producto DEHN
Tipo: DV M TT 255 FM
art. no.: 951315
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC [L-N] (U_C )	264 V (50 / 60 Hz)
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Certificaciones	KEMA, VDE, UL
Contacto FM	contacto libre de potencial
Datos técnicos adicionales:	---------------------------------
Nivel de protección [L-PE] (U_P )	2,2 kV
Aplicación en instalaciones de conmutación con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)	aplicación en instalaciones de conmutación con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC [L-N] (U_C )	264 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C _(N-PE) )	255 V (50 / 60 Hz)
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energía específica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ω
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Energía específica [L-N]/[N-PE] (W/R)	156,25 kJ/Ω / 2,50 MJ/Ω
Corriente nominal de descarga (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 20 A gG hasta 50 kA_eff(prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Fusible previo máximo (L-L')	125 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 mín. – soportado
Tensión TOV [N-PE] (U_T) – Características	1200 V / 200 ms – soportado
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L1, L1', L2, L2', L3, L3', N, N', PE, 9) (mín.)	10 mm²rígido / flexible
Sección de conexión (L1, L2, L3, N, PE) (máx.)	50 mm²rígido / 35 mm²flexible
Sección de conexión (L1', L2', L3', N', 9) (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación/Clase de protección	interior / IP 20
Medidas de montaje	8 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Contacto FM	contacto libre de potencial
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	---------------------------------
Nivel de protección [L-PE] (U_P )	2,2 kV
Aplicación en instalaciones de conmutación con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)	aplicación en instalaciones de conmutación con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	315 A gG
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión nominal AC (U_N )	230 / 400 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	125 A gG @ 16,7 Hz

Product 951315 was added to Notepad.

Go to Notepad

Product 951315 was added to the cart.

Go to Web-Shop

Part No. 951200 DV M TN 255

GTIN 4013364108097, Customs tariff No.: 85363090, Gross weight: 754.00 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

Producto DEHN
Tipo: DV M TN 255
art. no.: 951200
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (U_C )	264 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (I_total )	50 kA
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Certificaciones	KEMA, VDE, UL
Datos técnicos adicionales:	aplicación en instalaciones de conmutación con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)

Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión nominal AC (U_N )	230 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	125 A gG @ 16,7 Hz

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	264 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (I_total )	50 kA
Energía específica [L+N-PE] (W/R)	625,00 kJ/Ω
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energía específica [L,N-PE] (W/R)	156,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	25 / 50 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 20 A gG hasta 50 kA_eff(prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Fusible previo máximo (L-L')	125 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 mín. – soportado
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L, L', N, N', PE, 9) (mín.)	10 mm²rígido / flexible
Sección de conexión (L, N, PE) (máx.)	50 mm²rígido / 35 mm²flexible
Sección de conexión (L', N', 9) (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Datos técnicos adicionales:	aplicación en instalaciones de conmutación con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	315 A gG

Product 951200 was added to Notepad.

Go to Notepad

Product 951200 was added to the cart.

Go to Web-Shop

Part No. 951205 DV M TN 255 FM

GTIN 4013364108103, Customs tariff No.: 85363090, Gross weight: 698.50 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

Descargador combinado de corrientes de rayo y sobretensiones modular DEHNventil M TN 255 FM
Descargador combinado de corrientes de rayo y sobretensiones, 2 polos, modular, enchufable
para los sistemas monofásicos TN, ancho 4 móds.
con contacto de señalización a distancia
Descargador Tipo 1 + Tipo 2 según la EN 61643-11
Tecnología de vía de chispas RADAX-Flow
para la limitación de corrientes consecutivas
Máx. tensión de servicio: 264 V ac
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 50 kA
Capacidad de apagado de corrientes consecutivas: hasta 100 kAeff.
Coordinación energética según la DIN EN 62305-4
Descargador de la línea de productos Red/Line así como directamente al equipo final

Producto DEHN
Tipo: DV M TN 255 FM
art. no.: 951205
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC (U_C )	264 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (I_total )	50 kA
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Certificaciones	KEMA, VDE, UL
Contacto FM	contacto libre de potencial
Datos técnicos adicionales:	aplicación en instalaciones de conmutación con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)

Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión nominal AC (U_N )	230 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	125 A gG @ 16,7 Hz

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	264 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (I_total )	50 kA
Energía específica [L+N-PE] (W/R)	625,00 kJ/Ω
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energía específica [L,N-PE] (W/R)	156,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L/N-PE]/[L+N-PE] (I_n )	25 / 50 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 20 A gG hasta 50 kA_eff(prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Fusible previo máximo (L-L')	125 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 mín. – soportado
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L, L', N, N', PE, 9) (mín.)	10 mm²rígido / flexible
Sección de conexión (L, N, PE) (máx.)	50 mm²rígido / 35 mm²flexible
Sección de conexión (L', N', 9) (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94 V-0
Lugar de instalación	interior
Grado de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Contacto FM	contacto libre de potencial
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	aplicación en instalaciones de conmutación con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	315 A gG

Product 951205 was added to Notepad.

Go to Notepad

Product 951205 was added to the cart.

Go to Web-Shop

Part No. 951110 DV M TT 2P 255

GTIN 4013364108110, Customs tariff No.: 85363090, Gross weight: 688.59 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

Producto DEHN
Tipo: DV M TT 2P 255
art. no.: 951110
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC [L-N] (U_C )	264 V (50 / 60 Hz)
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (I_total )	50 kA
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Certificaciones	KEMA, VDE, UL
Datos técnicos adicionales:	---------------------------------
Nivel de protección [L-PE] (U_P )	2,2 kV
Aplicación en instalaciones de conmutación con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)	---------------------------------
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC [L-N] (U_C )	264 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C _(N-PE) )	255 V (50 / 60 Hz)
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (I_total )	50 kA
Energía específica [L+N-PE] (W/R)	625.00 kJ/Ω
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Energía específica [L-N]/[N-PE] (W/R)	156.25 / 625.00 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 50 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1.5 / ≤ 1.5 kV
Capacidad de apagado de la corriente consecutiva [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 20 A gG hasta 50 kA_eff(prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Fusible previo máximo (L-L')	125 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 min. – soportado
Tensión TOV [N-PE] (U_T) – Características	1200 V / 200 ms – soportado
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L, L', N, N', PE, 9) (mín.)	10 mm²rígido / flexible
Sección de conexión (L, N, PE) (máx.)	50 mm²rígido / 35 mm²flexible
Sección de conexión (L', N', 9) (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94-V-0
Lugar de instalación	interior
Grado de protección	IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Datos técnicos adicionales:	---------------------------------
Nivel de protección [L-PE] (U_P )	2,2 kV
Aplicación en instalaciones de conmutación con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)	---------------------------------
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	315 A gG
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión nominal AC (U_N )	230 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	125 A gG @ 16,7 Hz

Product 951110 was added to Notepad.

Go to Notepad

Product 951110 was added to the cart.

Go to Web-Shop

Part No. 951115 DV M TT 2P 255 FM

GTIN 4013364108127, Customs tariff No.: 85363090, Gross weight: 694.38 g, PU: 1.00 unidad(es)

Predecessor

Images

Additional information

CAD files

Producto DEHN
Tipo: DV M TT 2P 255 FM
art. no.: 951115
o equivalente

Certificates

Technical data

DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Máxima tensión permisible de servicio AC [L-N] (U_C )	264 V (50 / 60 Hz)
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (I_total )	50 kA
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Certificaciones	KEMA, VDE, UL
Contacto FM	contacto libre de potencial
Datos técnicos adicionales:	---------------------------------
Nivel de protección [L-PE] (U_P )	2,2 kV
Aplicación en instalaciones de conmutación con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)	---------------------------------
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)


DPS según EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Clase I + Clase II
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC [L-N] (U_C )	264 V (50 / 60 Hz)
Máxima tensión permisible de servicio AC [N-PE] (U_C _(N-PE) )	255 V (50 / 60 Hz)
Corriente de impulso de rayo total (10/350 µs) [L+N-PE] (I_total )	50 kA
Energía específica [L+N-PE] (W/R)	625,00 kJ/Ω
Corriente de impulso de rayo (10/350 µs) [L-N]/[N-PE] (I_imp )	25 / 50 kA
Energía específica [L-N]/[N-PE] (W/R)	156,25 / 625,00 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 50 kA
Nivel de protección [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacidad de apagado de la corriente consecutiva [L-N]/[N-PE] (I_fi )	50 kA_eff/ 100 A_eff
Limitación de la corriente residual/Selectividad	sin disparo de fusible de 20 A gG hasta 50 kA_eff(prosp.)
Tiempo de respuesta (t_A )	≤ 100 ns
Fusible previo máximo (L) hasta I_K= 50 kA_eff	315 A gG
Fusible previo máximo (L-L')	125 A gG
Tensión TOV [L-N] (U_T) – Características	440 V / 120 mín. – soportado
Tensión TOV [N-PE] (U_T) – Características	1200 V / 200 ms – soportado
Margen de temperatura de servicio [paralelo]/[serie] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Indicación de servicio	verde / rojo
Número de puertos	1
Sección de conexión (L, L', N, N', PE, 9) (mín.)	10 mm²rígido / flexible
Sección de conexión (L, N, PE) (máx.)	50 mm²rígido / 35 mm²flexible
Sección de conexión (L', N', 9) (máx.)	35 mm²rígido / 25 mm²flexible
Montaje sobre	carril DIN 35 mm según EN 60715
Material de la carcasa	termoplástico, rojo, UL 94-V-0
Lugar de instalación/Clase de protección	interior / IP 20
Medidas de montaje	4 módulo(s), DIN 43880
Certificaciones	KEMA, VDE, UL
Contacto FM	contacto libre de potencial
Potencia de conmutación AC	250 V / 0,5 A
Potencia de conmutación DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sección de conexión para las bornas FM	máx. 1,5 mm²rígido / flexible
Datos técnicos adicionales:	---------------------------------
Nivel de protección [L-PE] (U_P )	2,2 kV
Aplicación en instalaciones de conmutación con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)	---------------------------------
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_pico)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)
– Fusible previo máximo (L) hasta I_K = 100 kA_eff	315 A gG
Empleo de descargadores en sistemas de alimentación de ferrocarriles de 16,7 Hz
– Tensión nominal AC (U_N )	230 V
– Frecuencia nominal AC (f_N )	16,7 Hz
– Fusible previo máx.	125 A gG @ 16,7 Hz

Product 951115 was added to Notepad.

Go to Notepad

Product 951115 was added to the cart.

Go to Web-Shop

Part No. 961305 DV ACI M TNC 264 FM

GTIN 4013364513440, Customs tariff No.: 85363090, Gross weight: 2.42 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador combinado modular DEHNventil ACI M TNC 264 FM
Descargador combinado de 3 polos, modular y enchufable
para redes TN-C de 230/400 V con
conmutador ACI/vía de chispas integrados, ancho 11TE
con contacto de señalización remota
Descargador de tipo 1 + tipo 2 + tipo 3 según EN 61643-11
Tecnología de vía de chispas RADAX-Flow
para la limitación de la corriente consecutiva
Máxima tensión de servicio: 264 V CA
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 75 kA
Capacidad de apagado de corriente consecutiva: hasta 100 kAef.
Certificado según VDE, KEMA
Coordinación energética según IEC 61643-12
Descargador de la familia Red/Line
directo para el equipo final

Producto DEHN
Tipo: DV ACI M TNC 264 FM
art. no.: 961305
o equivalente

Technical data

DPS según EN 61673-11 / IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Máxima tensión permisible de servicio AC (U_C )	264 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Corriente de impulso de rayo (10/350 µs) [L-PEN] (I_imp )	25 kA
Nivel de protección (U_P )	≤ 1,5 kV
Aplicación en instalaciones de conmutación con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)	---------------------------------
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)

DPS según EN 61673-11 / IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	264 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Energía específica [L1+L2+L3-PEN] (W/R)	1,40 MJ/Ω
Corriente de impulso de rayo (10/350 µs) [L-PEN] (I_imp )	25 kA
Energía específica [L-PEN] (W/R)	156,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L-PEN] (I_n )	25 kA
Nivel de protección (U_P )	≤ 1,5 kV
Tensión de circuito abierto del generador híbrido (U_OC )	20 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Protección contra sobrecorrientes integrada	Sí, tecnología ACI
Resistencia al cortocircuito (I_SCCR )	50 kA_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Tensión TOV (U_T) – Características	440 V / 120 min – soportado
Rango de temperatura de servicio (T_U )	-40 °C a +80 °C
Indicación de servicio	verde / rojo (ventanilla de inspección)
Indicación de la desconexión de los módulos	verde (vista lateral)
Número de puertos	1
Sección de conexión (L1, L2, L3, PEN, 9) (mín.)	6 mm² rígido / multifilamento
Sección de conexión (L1, L2, L3, PEN, 9) (máx.)	35 mm² flexible / 25 mm² multifilamento
Montaje sobre	Carril DIN de 35 mm según EN 60715 / barra colectora
Lugar de instalación	Espacio interior
Grado de protección	IP 20
Medidas de montaje	11 módulo(s), DIN 43880
Aplicación en instalaciones de conmutación con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)	---------------------------------
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)

Product 961305 was added to Notepad.

Go to Notepad

Product 961305 was added to the cart.

Go to Web-Shop

Part No. 961405 DV ACI M TNS 264 FM

GTIN 4013364513365, Customs tariff No.: 85363090, Gross weight: 2.42 kg, PU: 1.00 unidad(es)

Images

Additional information

Descargador combinado modular DEHNventil ACI M TNS 264 FM
Descargador combinado de 4 polos, modular y enchufable
para redes TN(C)-S de 230/400 V con
conmutador ACI/vía de chispas integrados
Ancho 11TE
con contacto de señalización remota
Descargador de tipo 1 + tipo 2 + tipo 3 según EN 61643-11
Tecnología de vía de chispas RADAX-Flow
para la limitación de la corriente consecutiva
Máxima tensión de servicio: 264 V CA
Nivel de protección: <= 1,5 kV
Corriente de choque de rayo (10/350): 100 kA
Capacidad de apagado de corriente consecutiva: hasta 100 kAef.
Certificado según VDE, KEMA
Coordinación energética según IEC 61643-12
Descargador de la familia Red/Line
directo para el equipo final

Producto DEHN
Tipo: DV ACI M TNS 264 FM
art. no.: 961405
o equivalente

Technical data

DPS según EN 61673-11 / IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Máxima tensión permisible de servicio AC (U_C )	264 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 kV
Aplicación en instalaciones de conmutación con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)	---------------------------------
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)

DPS según EN 61673-11 / IEC 61643-11	Tipo 1 + Tipo 2 + Tipo 3 / Clase I + Clase II + Clase III
Coordinación energética al equipo final (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensión nominal AC (U_N )	230 / 400 V (50 / 60 Hz) V
Máxima tensión permisible de servicio AC (U_C )	264 V (50 / 60 Hz) V
Corriente de impulso de rayo total (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energía específica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ω
Corriente de impulso de rayo (10/350 µs) [L, N-PE] (I_imp )	25 kA
Energía específica [L,N-PE] (W/R)	156,25 kJ/Ω
Corriente nominal de descarga (8/20 µs) [L/N-PE] (I_n )	25 kA
Nivel de protección [L-PE]/[N-PE] (U_P )	≤ 1,5 kV
Tensión de circuito abierto del generador híbrido (U_OC )	20 kV
Capacidad de apagado de la corriente consecutiva AC (I_fi )	50 kA_eff
Protección contra sobrecorrientes integrada	Sí, tecnología ACI
Resistencia a cortocircuito [L-PE]/[N-PE] (I_SCCR )	50 kA_eff
Tiempo de respuesta (t_A )	≤ 100 ns
Tensión TOV (U_T) – Características	440 V / 120 min – soportado
Rango de temperatura de servicio (T_U )	-40 °C a +80 °C
Indicación de servicio	verde / rojo (ventanilla de inspección)
Indicación de la desconexión de los módulos	verde (vista lateral)
Número de puertos	1
Sección de conexión (L1, L2, L3, N, PE, 9) (mín.)	6 mm² rígido / multifilamento
Sección de conexión (L1, L2, L3, N, PE, 9) (máx.)	35 mm² flexible / 25 mm² multifilamento
Montaje sobre	Carril DIN de 35 mm según EN 60715 / barra colectora
Lugar de instalación	Espacio interior
Grado de protección	IP 20
Medidas de montaje	11 módulo(s), DIN 43880
Aplicación en instalaciones de conmutación con corriente de cortocircuito prospectiva superior a 50 kA_eff (probado por VDE)	---------------------------------
– Máx. corriente prospectiva de cortocircuito	100 kA_eff (220 kA_peak)
– Limitación / apagado de la corriente consecutiva	hasta 100 kA_eff (220 kA_pico)

Product 961405 was added to Notepad.

Go to Notepad

Product 961405 was added to the cart.

Go to Web-Shop

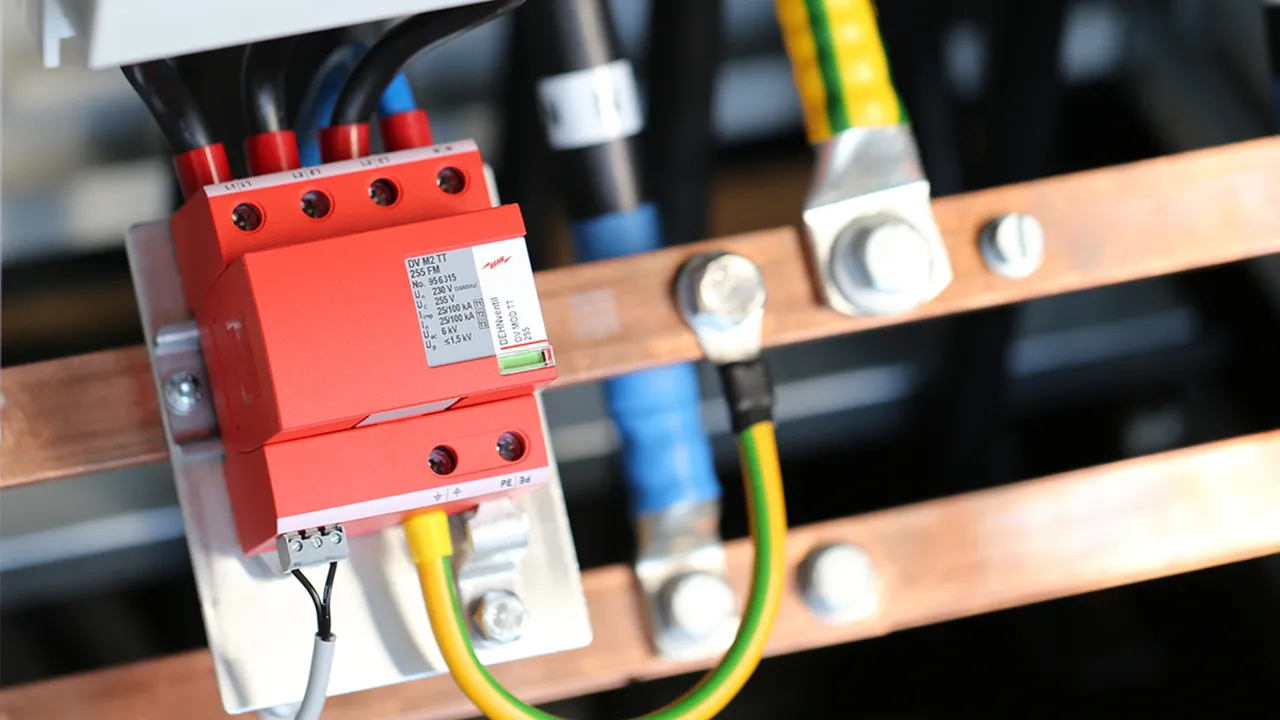

DEHNventil modular

Details

DEHNventil M2 TNC FM

Part No. 956305 DV M2 TNC 255 FM

You are not authorized to download 956305.jt

You are not authorized to download 956305.stp

You are not authorized to download 956305.iges

You are not authorized to download 956305.dwg

You are not authorized to download 956305m_D.dxf

You are not authorized to download DEHN.956305.edz

Product 956305 was added to Notepad.

Product 956305 was added to the cart.

DEHNventil M2 TNS FM

Part No. 956405 DV M2 TNS 255 FM

You are not authorized to download 954315_954405.jt

You are not authorized to download 954315_954405.stp

You are not authorized to download 954315_954405.iges

You are not authorized to download 954315_954405.dwg

You are not authorized to download 954315+405m_D.dxf

You are not authorized to download DEHN.954405.edz

Product 956405 was added to Notepad.

Product 956405 was added to the cart.

DEHNventil M2 TN FM

Part No. 956205 DV M2 TN 255 FM

You are not authorized to download 954115_954205.jt

You are not authorized to download 954115_954205.stp

You are not authorized to download 954115_954205.iges

You are not authorized to download 954115_954205.dwg

You are not authorized to download 954115+205m_D.dxf

You are not authorized to download DEHN.954205.edz

Product 956205 was added to Notepad.

Product 956205 was added to the cart.

DEHNventil M TNC (FM)

Part No. 951300 DV M TNC 255

You are not authorized to download 951300.jt

You are not authorized to download 951300.stp

You are not authorized to download 951300.igs

You are not authorized to download 951300.dwg

You are not authorized to download 951300m_E.dxf

You are not authorized to download 951300_eplan.zip

You are not authorized to download DEHN.951300.wspak

Product 951300 was added to Notepad.

Product 951300 was added to the cart.

Part No. 951305 DV M TNC 255 FM

You are not authorized to download 951305.jt

You are not authorized to download 951305.stp

You are not authorized to download 951305.igs

You are not authorized to download 951305.dwg

You are not authorized to download 951305m_E.dxf

You are not authorized to download 951305_eplan.zip

You are not authorized to download DEHN.951305.wspak

Product 951305 was added to Notepad.

Product 951305 was added to the cart.

DEHNventil M TNS (FM)

Part No. 951400 DV M TNS 255

You are not authorized to download 951400.jt

You are not authorized to download 951400.stp

You are not authorized to download 951400.igs

You are not authorized to download 951400.dwg

You are not authorized to download 951400_310m_E.dxf

You are not authorized to download 951400_eplan.zip

You are not authorized to download DEHN.951400.wspak

Product 951400 was added to Notepad.

Product 951400 was added to the cart.

Part No. 951405 DV M TNS 255 FM

You are not authorized to download 951405.jt

You are not authorized to download 951405.stp

You are not authorized to download 951405.igs

You are not authorized to download 951405.dwg

You are not authorized to download 951405_315m_E.dxf

You are not authorized to download 951405_eplan.zip

You are not authorized to download DEHN.951405.wspak

Product 951405 was added to Notepad.

Product 951405 was added to the cart.

DEHNventil M TT (FM)

Part No. 951310 DV M TT 255

You are not authorized to download 951400.jt

You are not authorized to download 951400.stp

You are not authorized to download 951400.igs

You are not authorized to download 951400.dwg
