Bornas de separación UNI

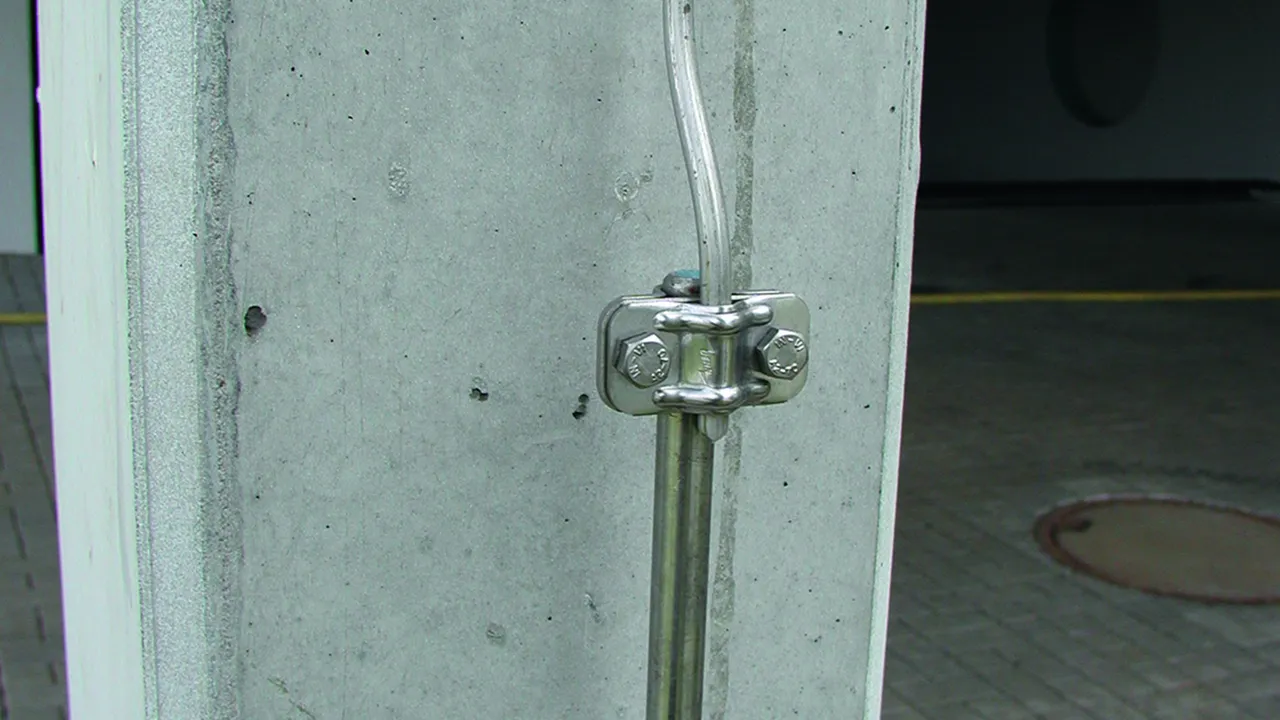

Para la conexión de electrodos de dispersión con las inserciones a tierra o para la unión de conductores de diferentes materiales.

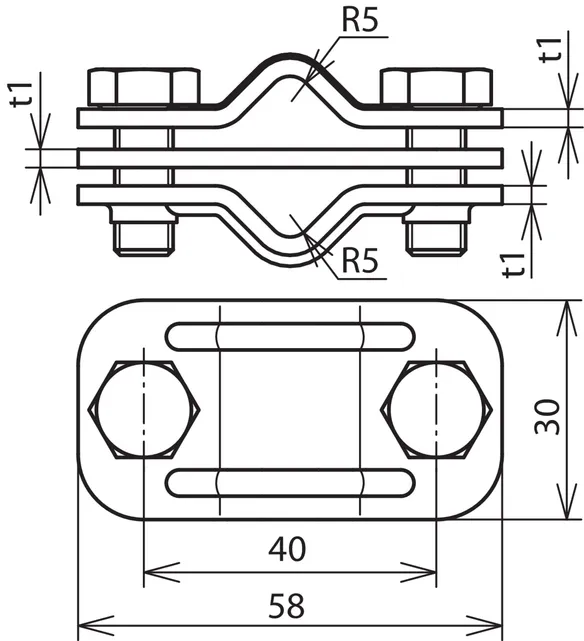

Con placa intermedia para dos conductores redondos

2 Products

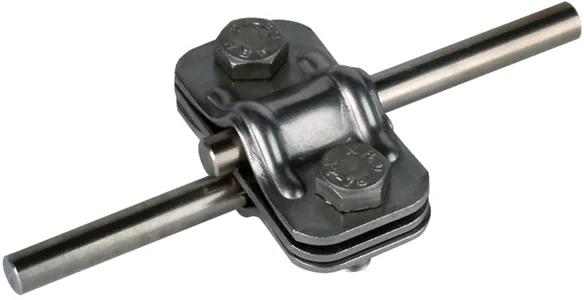

Part No. 459129 UTK 8.10 8.10 ZP V2A

GTIN 4013364051386, Customs tariff No. (EU): 85359000, Gross weight: 122.00 g, PU: 50.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Material : INOX
Margen de apriete Rd/Rd: 8-10 / 8-10 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UTK 8.10 8.10 ZP V2A
art. no.: 459129
o equivalente

Certificates

Technical data

Material	INOX
Margen de apriete Rd/Rd	8-10 / 8-10 mm
Distancia de tornillo	40 mm
Norma	EN 62561-1
*⁾ Para la asignación exacta por favor véase el certificado de prueba.

Material	INOX
Margen de apriete Rd/Rd	8-10 / 8-10 mm
Tornillo	di M8 x 20 mm
Material del tornillo	INOX
Distancia de tornillo	40 mm
Espesor del material (t1)	2,5 mm
Capacidad de derivar corrientes de rayo (10/350 µs)	= / & *⁾
Norma	EN 62561-1
*⁾ Para la asignación exacta por favor véase el certificado de prueba.

Product 459129 was added to Notepad.

Go to Notepad

Product 459129 was added to the cart.

Go to Web-Shop

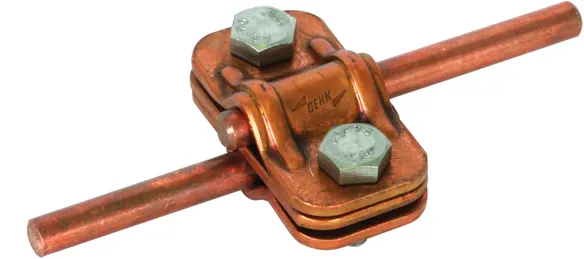

Part No. 459127 UTK 8.10 8.10 ZP CU

GTIN 4013364119291, Customs tariff No. (EU): 85359000, Gross weight: 154.30 g, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Material : Cu
Margen de apriete Rd/Rd: 8-10 / 8-10 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UTK 8.10 8.10 ZP CU
art. no.: 459127
o equivalente

Certificates

Technical data

Material	Cu
Margen de apriete Rd/Rd	8-10 / 8-10 mm
Distancia de tornillo	40 mm
Norma	EN 62561-1
*⁾ Para la asignación exacta por favor véase el certificado de prueba.

Material	Cu
Margen de apriete Rd/Rd	8-10 / 8-10 mm
Tornillo	di M8 x 20 mm
Material del tornillo	INOX
Distancia de tornillo	40 mm
Espesor del material (t1)	3 mm
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ Para la asignación exacta por favor véase el certificado de prueba.

Product 459127 was added to Notepad.

Go to Notepad

Product 459127 was added to the cart.

Go to Web-Shop

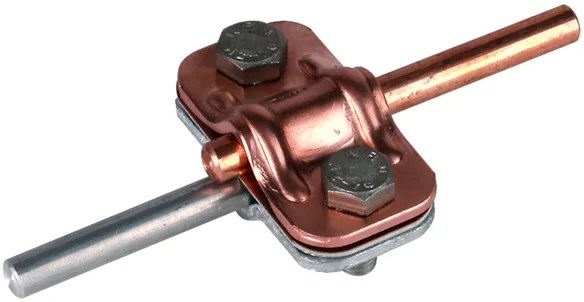

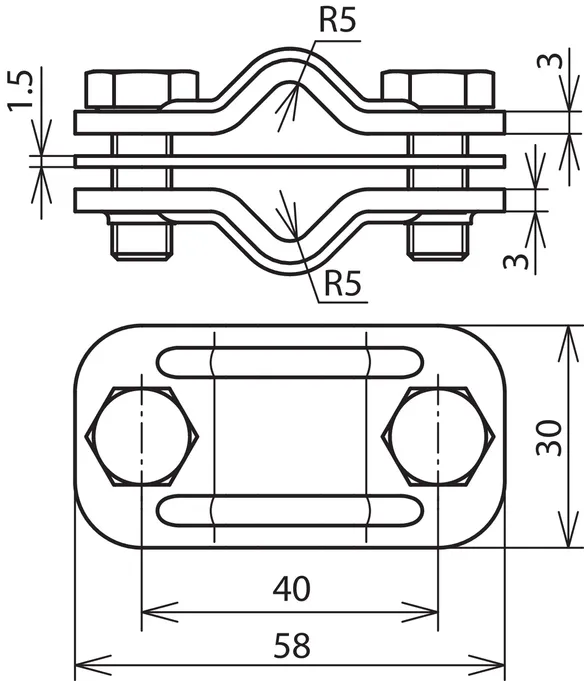

Versión bimetálica para dos conductores redondos Cu y St/tZn o INOX (V4A)

1 Product

Part No. 460517 ZMTK 8.10 8.10 CU STTZN

GTIN 4013364034259, Customs tariff No. (EU): 85359000, Gross weight: 106.60 g, PU: 50.00 unidad(es)

Images

Open PDF

Additional information

Material : Cu / St/tZn
Margen de apriete Rd/Rd: 8-10 / 8-10 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ZMTK 8.10 8.10 CU STTZN
art. no.: 460517
o equivalente

Certificates

Technical data

Material	Cu / St/tZn
Margen de apriete Rd/Rd	8-10 / 8-10 mm
Distancia de tornillo	40 mm
Norma	EN 62561-1
*⁾ Para la asignación exacta por favor véase el certificado de prueba.

Material	Cu / St/tZn
Margen de apriete Rd/Rd	8-10 / 8-10 mm
Tornillo	di M8 x 20 mm
Material del tornillo	INOX
Distancia de tornillo	40 mm
Espesor del material (t1)	3 / 1,5 mm
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ Para la asignación exacta por favor véase el certificado de prueba.

Product 460517 was added to Notepad.

Go to Notepad

Product 460517 was added to the cart.

Go to Web-Shop

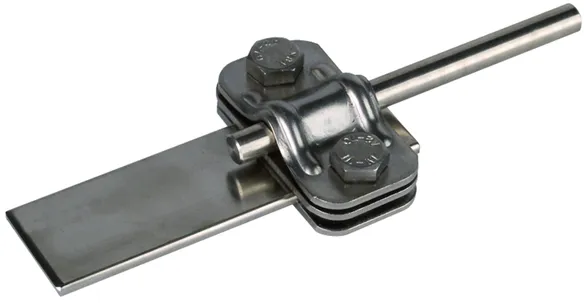

Con placa intermedia para conductor redondo y pletina

1 Product

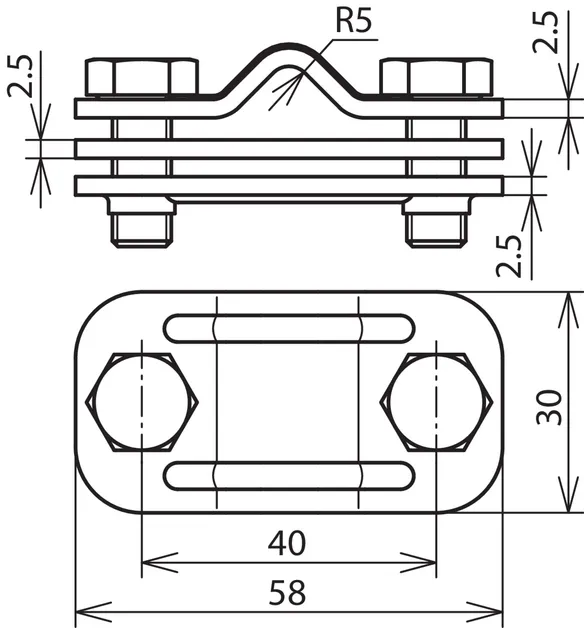

Part No. 459139 UTK 8.10 FL30 ZP V2A

GTIN 4013364078628, Customs tariff No. (EU): 85359000, Gross weight: 124.00 g, PU: 50.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Material : INOX
Margen de apriete Rd/pletina: 8-10 / 30 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UTK 8.10 FL30 ZP V2A
art. no.: 459139
o equivalente

Certificates

Technical data

Material	INOX
Margen de apriete Rd/pletina	8-10 / 30 mm
Distancia de tornillo	40 mm
Norma	EN 62561-1
*⁾ Para la asignación exacta por favor véase el certificado de prueba.

Material	INOX
Margen de apriete Rd/pletina	8-10 / 30 mm
Tornillo	di M8 x 20 mm
Material del tornillo	INOX
Distancia de tornillo	40 mm
Espesor del material (t1)	2,5 mm
Capacidad de derivar corrientes de rayo (10/350 µs)	= / & *⁾
Norma	EN 62561-1
*⁾ Para la asignación exacta por favor véase el certificado de prueba.

Product 459139 was added to Notepad.

Go to Notepad

Product 459139 was added to the cart.

Go to Web-Shop

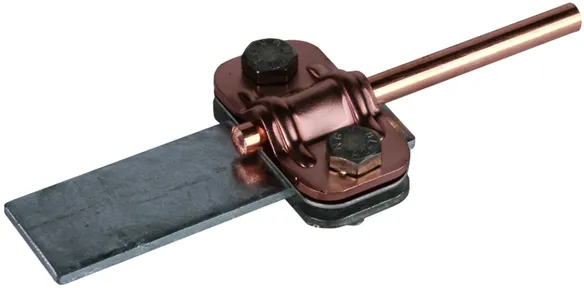

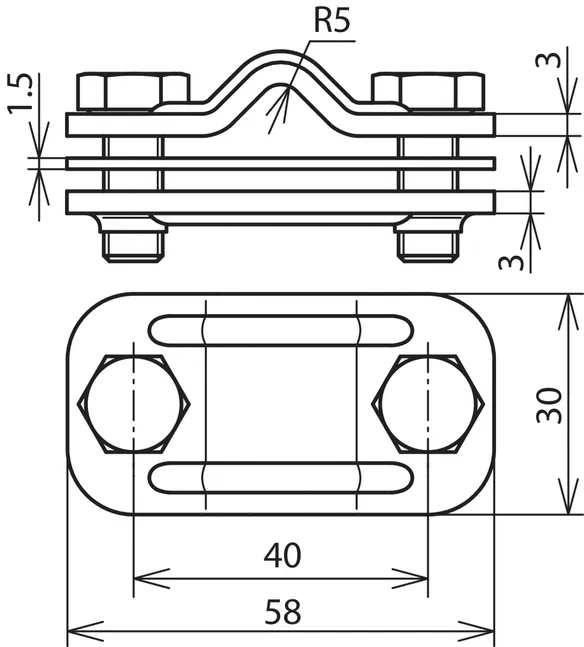

Versión bimetálica para conductor redondo Cu y pletina St/tZn o INOX (V4A)

1 Product

Part No. 460557 ZMTK 8.10 FL30 CU STTZN

GTIN 4013364034242, Customs tariff No. (EU): 85359000, Gross weight: 82.00 g, PU: 50.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Material : Cu / St/tZn
Margen de apriete Rd/pletina: 8-10 / 30 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ZMTK 8.10 FL30 CU STTZN
art. no.: 460557
o equivalente

Certificates

Technical data

Material	Cu / St/tZn
Margen de apriete Rd/pletina	8-10 / 30 mm
Distancia de tornillo	40 mm
Norma	EN 62561-1
*⁾ Para la asignación exacta por favor véase el certificado de prueba.

Material	Cu / St/tZn
Margen de apriete Rd/pletina	8-10 / 30 mm
Tornillo	di M8 x 20 mm
Material del tornillo	INOX
Distancia de tornillo	40 mm
Espesor del material (t1)	3 / 1,5 mm
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ Para la asignación exacta por favor véase el certificado de prueba.

Product 460557 was added to Notepad.

Go to Notepad

Product 460557 was added to the cart.

Go to Web-Shop

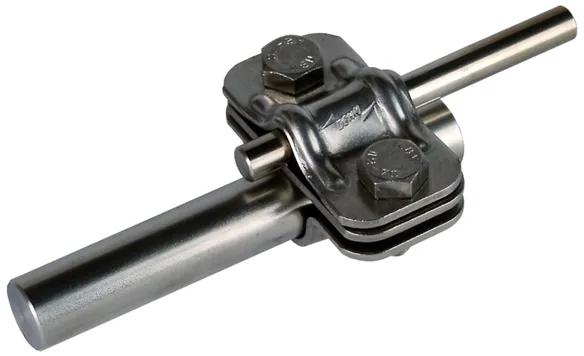

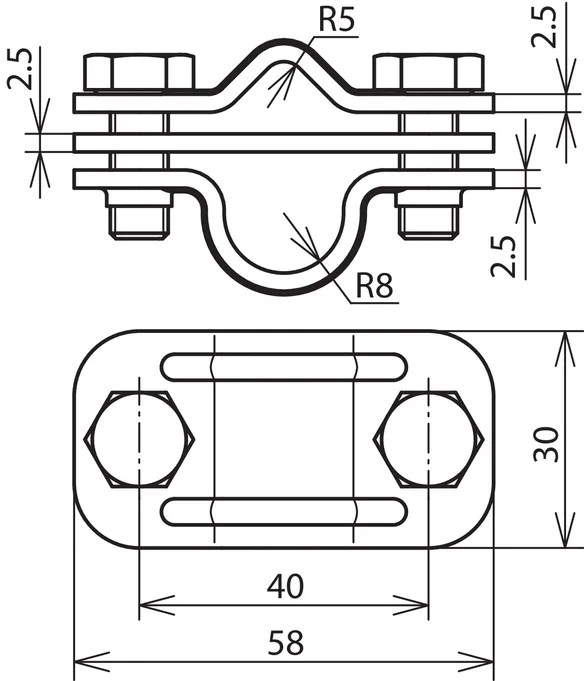

Con placa intermedia para picas de tierra

1 Product

Part No. 459119 UTK 8.10 16 ZP V2A

GTIN 4013364051379, Customs tariff No. (EU): 85359000, Gross weight: 126.00 g, PU: 50.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Material : INOX
Margen de apriete Rd/Rd: 8-10 / 16 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UTK 8.10 16 ZP V2A
art. no.: 459119
o equivalente

Certificates

Technical data

Material	INOX
Margen de apriete Rd/Rd	8-10 / 16 mm
Distancia de tornillo	40 mm
Norma	EN 62561-1
*⁾ Para la asignación exacta por favor véase el certificado de prueba.

Material	INOX
Margen de apriete Rd/Rd	8-10 / 16 mm
Tornillo	di M8 x 20 mm
Material del tornillo	INOX
Distancia de tornillo	40 mm
Espesor del material (t1)	2,5 mm
Capacidad de derivar corrientes de rayo (10/350 µs)	& *⁾
Norma	EN 62561-1
*⁾ Para la asignación exacta por favor véase el certificado de prueba.

Product 459119 was added to Notepad.

Go to Notepad

Product 459119 was added to the cart.

Go to Web-Shop

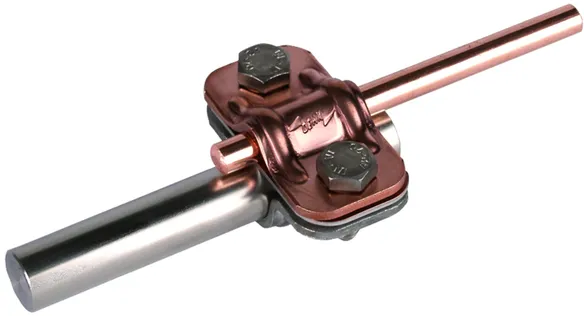

Versión bimetálica para conductor redondo Cu y pica de tierra St/tZn o INOX (V4A)

1 Product

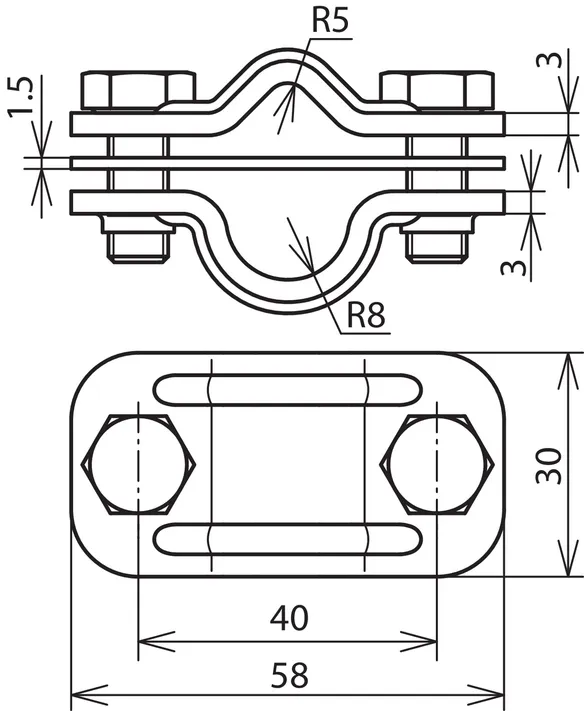

Part No. 460507 ZMTK 8.10 16 CU STTZN

GTIN 4013364034266, Customs tariff No. (EU): 85359000, Gross weight: 128.00 g, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Material : Cu / St/tZn
Margen de apriete Rd/Rd: 8-10 / 16 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ZMTK 8.10 16 CU STTZN
art. no.: 460507
o equivalente

Certificates

Technical data

Material	Cu / St/tZn
Margen de apriete Rd/Rd	8-10 / 16 mm
Distancia de tornillo	40 mm
Norma	EN 62561-1
*⁾ Para la asignación exacta por favor véase el certificado de prueba.

Material	Cu / St/tZn
Margen de apriete Rd/Rd	8-10 / 16 mm
Tornillo	di M8 x 20 mm
Material del tornillo	INOX
Distancia de tornillo	40 mm
Espesor del material (t1)	3 / 1,5 mm
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ Para la asignación exacta por favor véase el certificado de prueba.

Product 460507 was added to Notepad.

Go to Notepad

Product 460507 was added to the cart.

Go to Web-Shop

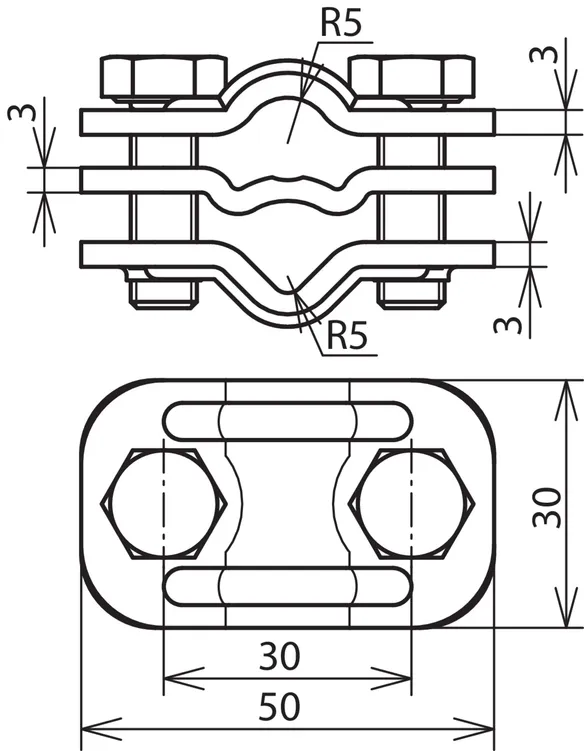

Con placa intermedia para dos conductores, diseño estrecho

1 Product

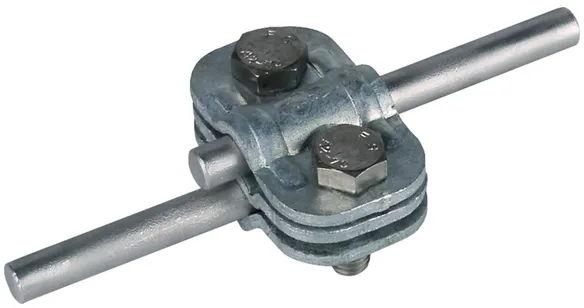

Part No. 459003 UTK 7.10 7.10 S ZP STTZN

GTIN 4013364025202, Customs tariff No. (EU): 85359000, Gross weight: 128.00 g, PU: 50.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Material : St/tZn
Margen de apriete Rd/Rd: 7-10 / 7-10 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UTK 7.10 7.10 S ZP STTZN
art. no.: 459003
o equivalente

Certificates

Technical data

Material	St/tZn
Margen de apriete Rd/Rd	7-10 / 7-10 mm
Distancia de tornillo	30 mm
Norma	EN 62561-1
*⁾ Para la asignación exacta por favor véase el certificado de prueba.

Material	St/tZn
Margen de apriete Rd/Rd	7-10 / 7-10 mm
Tornillo	di M8 x 25 mm
Material del tornillo	INOX
Distancia de tornillo	30 mm
Espesor del material (t1)	3 mm
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ Para la asignación exacta por favor véase el certificado de prueba.

Product 459003 was added to Notepad.

Go to Notepad

Product 459003 was added to the cart.

Go to Web-Shop

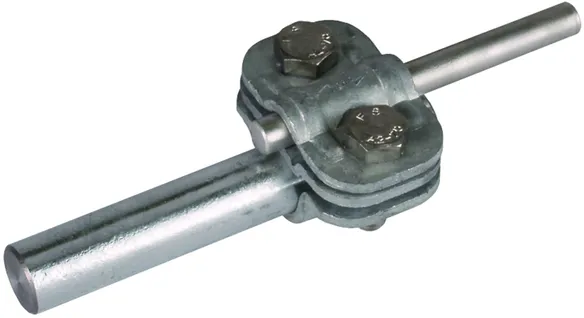

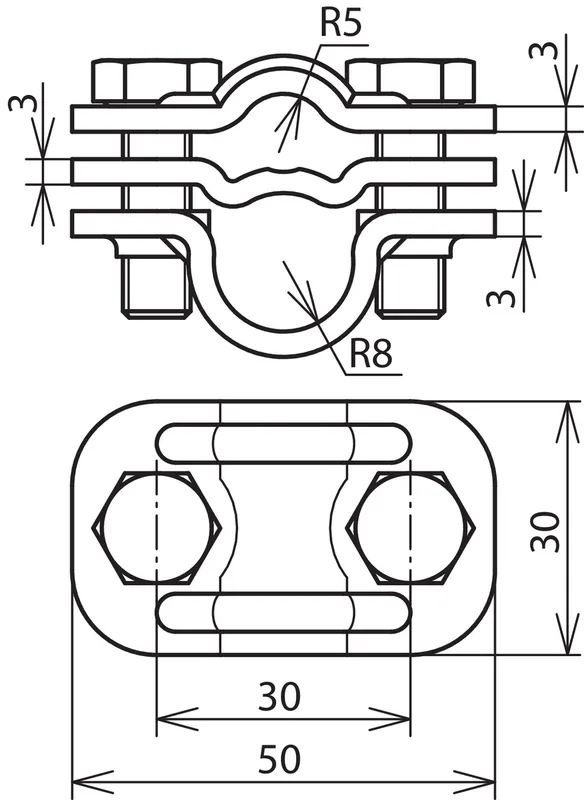

Con placa intermedia para picas de tierra, diseño estrecho

1 Product

Part No. 459000 UTK 7.10 16 S ZP STTZN

GTIN 4013364025189, Customs tariff No. (EU): 85359000, Gross weight: 129.00 g, PU: 50.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Material : St/tZn
Margen de apriete Rd/Rd: 7-10 / 16 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UTK 7.10 16 S ZP STTZN
art. no.: 459000
o equivalente

Certificates

Technical data

Material	St/tZn
Margen de apriete Rd/Rd	7-10 / 16 mm
Distancia de tornillo	30 mm
Norma	EN 62561-1
*⁾ Para la asignación exacta por favor véase el certificado de prueba.

Material	St/tZn
Margen de apriete Rd/Rd	7-10 / 16 mm
Tornillo	di M8 x 25 mm
Material del tornillo	INOX
Distancia de tornillo	30 mm
Espesor del material (t1)	3 mm
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ Para la asignación exacta por favor véase el certificado de prueba.

Product 459000 was added to Notepad.

Go to Notepad

Product 459000 was added to the cart.

Go to Web-Shop

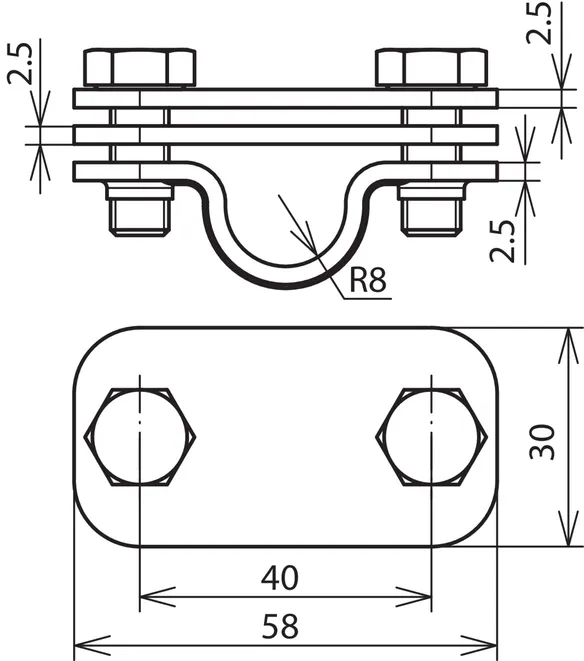

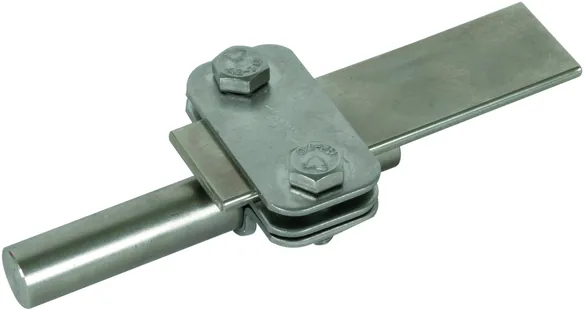

Con placa intermedia para picas de tierra y pletina

1 Product

Part No. 459159 UTK 16 FL30 ZP V2A

GTIN 4013364152830, Customs tariff No. (EU): 85359000, Gross weight: 122.20 g, PU: 50.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Material : INOX
Margen de apriete Rd/pletina: 16 / 30 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UTK 16 FL30 ZP V2A
art. no.: 459159
o equivalente

Certificates

Technical data

Material	INOX
Margen de apriete Rd/pletina	16 / 30 mm
Distancia de tornillo	40 mm
Norma	EN 62561-1
*⁾ Para la asignación exacta por favor véase el certificado de prueba.

Material	INOX
Margen de apriete Rd/pletina	16 / 30 mm
Tornillo	di M8 x 20 mm
Material del tornillo	INOX
Distancia de tornillo	40 mm
Espesor del material (t1)	2,5 mm
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ Para la asignación exacta por favor véase el certificado de prueba.

Product 459159 was added to Notepad.

Go to Notepad

Product 459159 was added to the cart.

Go to Web-Shop

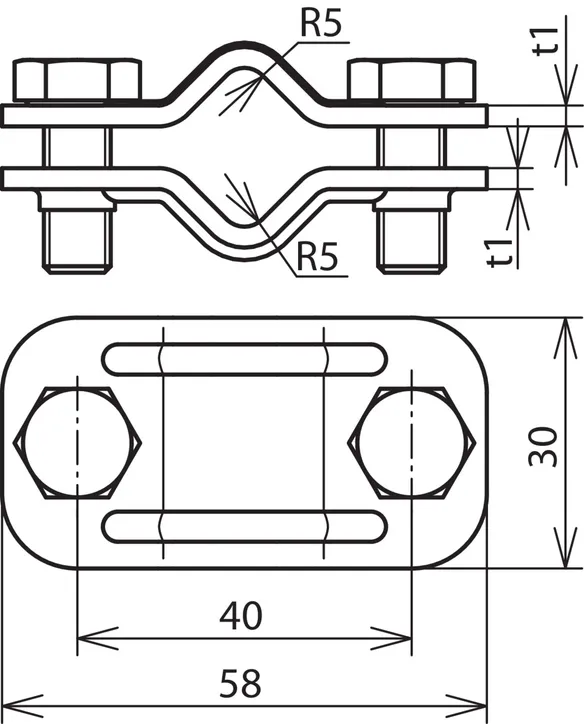

Sin placa intermedia para dos conductores redondos

2 Products

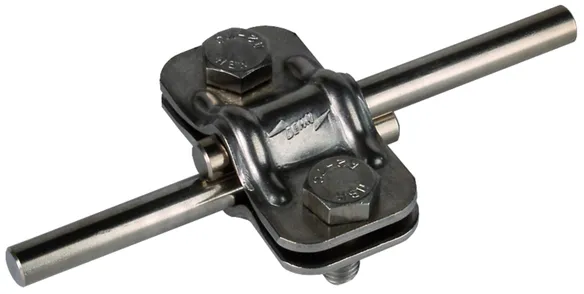

Part No. 459029 UTK 8.10 8.10 V2A

GTIN 4013364047587, Customs tariff No. (EU): 85359000, Gross weight: 89.40 g, PU: 50.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Material : INOX
Margen de apriete Rd/Rd: 8-10 / 8-10 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UTK 8.10 8.10 V2A
art. no.: 459029
o equivalente

Certificates

Technical data

Material	INOX
Margen de apriete Rd/Rd	8-10 / 8-10 mm
Distancia de tornillo	40 mm
Norma	EN 62561-1
*⁾ Para la asignación exacta por favor véase el certificado de prueba.

Material	INOX
Margen de apriete Rd/Rd	8-10 / 8-10 mm
Tornillo	di M8 x 20 mm
Material del tornillo	INOX
Distancia de tornillo	40 mm
Espesor del material (t1)	2,5 mm
Capacidad de derivar corrientes de rayo (10/350 µs)	= / & *⁾
Norma	EN 62561-1
*⁾ Para la asignación exacta por favor véase el certificado de prueba.

Product 459029 was added to Notepad.

Go to Notepad

Product 459029 was added to the cart.

Go to Web-Shop

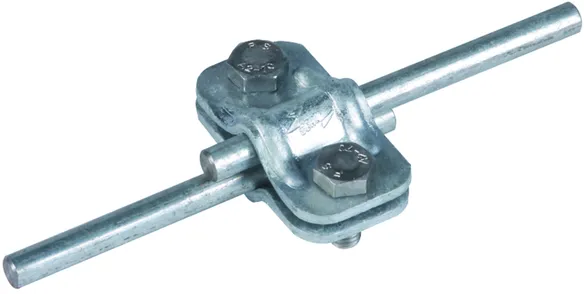

Part No. 459020 UTK 8.10 8.10 STTZN

GTIN 4013364099845, Customs tariff No. (EU): 85359000, Gross weight: 104.90 g, PU: 50.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Material : St/tZn
Margen de apriete Rd/Rd: 8-10 / 8-10 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UTK 8.10 8.10 STTZN
art. no.: 459020
o equivalente

Certificates

Technical data

Material	St/tZn
Margen de apriete Rd/Rd	8-10 / 8-10 mm
Distancia de tornillo	40 mm
Norma	EN 62561-1
*⁾ Para la asignación exacta por favor véase el certificado de prueba.

Material	St/tZn
Margen de apriete Rd/Rd	8-10 / 8-10 mm
Tornillo	di M8 x 20 mm
Material del tornillo	INOX
Distancia de tornillo	40 mm
Espesor del material (t1)	3 mm
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ Para la asignación exacta por favor véase el certificado de prueba.

Product 459020 was added to Notepad.

Go to Notepad

Product 459020 was added to the cart.

Go to Web-Shop

Sin placa intermedia para conductor redondo y pletina

2 Products

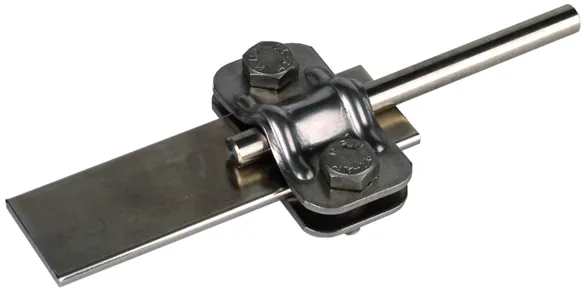

Part No. 459039 UTK 8.10 FL30 V2A

GTIN 4013364047594, Customs tariff No. (EU): 85359000, Gross weight: 90.00 g, PU: 50.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Material : INOX
Margen de apriete Rd/pletina: 8-10 / 30 mm
Margen de apriete pletina/pletina: 30 / 30 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UTK 8.10 FL30 V2A
art. no.: 459039
o equivalente

Certificates

Technical data

Material	INOX
Margen de apriete Rd/pletina	8-10 / 30 mm
Margen de apriete pletina/pletina	30 / 30 mm
Distancia de tornillo	40 mm
Norma	EN 62561-1
*⁾ Para la asignación exacta por favor véase el certificado de prueba.

Material	INOX
Margen de apriete Rd/pletina	8-10 / 30 mm
Margen de apriete pletina/pletina	30 / 30 mm
Tornillo	di M8 x 20 mm
Material del tornillo	INOX
Distancia de tornillo	40 mm
Espesor del material (t1)	2,5 mm
Capacidad de derivar corrientes de rayo (10/350 µs)	= / & *⁾
Norma	EN 62561-1
*⁾ Para la asignación exacta por favor véase el certificado de prueba.

Product 459039 was added to Notepad.

Go to Notepad

Product 459039 was added to the cart.

Go to Web-Shop

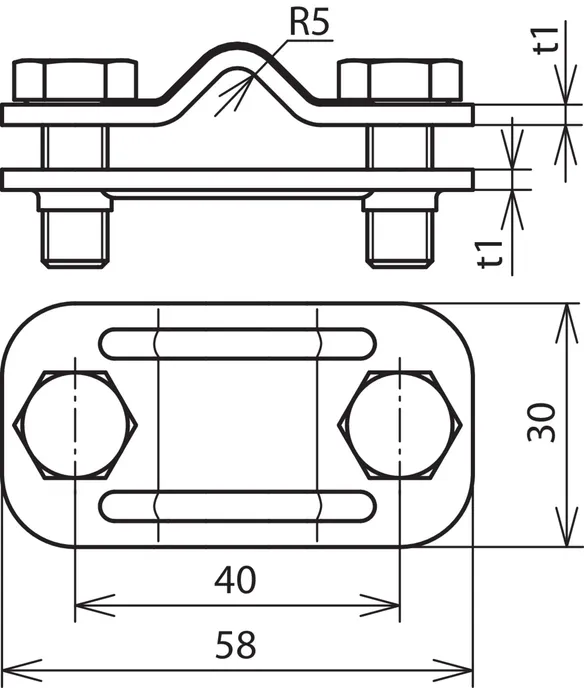

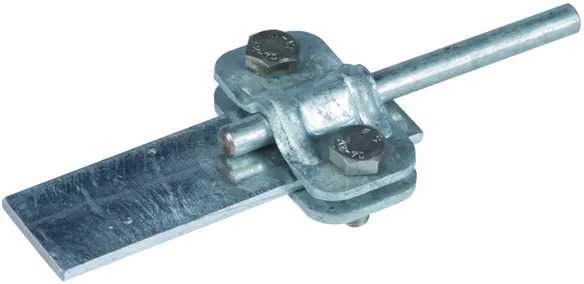

Part No. 459030 UTK 8.10 FL30 STTZN

GTIN 4013364099852, Customs tariff No. (EU): 85359000, Gross weight: 103.00 g, PU: 50.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Material : St/tZn
Margen de apriete Rd/pletina: 8-10 / 30 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UTK 8.10 FL30 STTZN
art. no.: 459030
o equivalente

Certificates

Technical data

Material	St/tZn
Margen de apriete Rd/pletina	8-10 / 30 mm
Distancia de tornillo	40 mm
Norma	EN 62561-1
*⁾ Para la asignación exacta por favor véase el certificado de prueba.

Material	St/tZn
Margen de apriete Rd/pletina	8-10 / 30 mm
Tornillo	di M8 x 20 mm
Material del tornillo	INOX
Distancia de tornillo	40 mm
Espesor del material (t1)	3 mm
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ Para la asignación exacta por favor véase el certificado de prueba.

Product 459030 was added to Notepad.

Go to Notepad

Product 459030 was added to the cart.

Go to Web-Shop

Sin placa intermedia para picas de tierra

2 Products

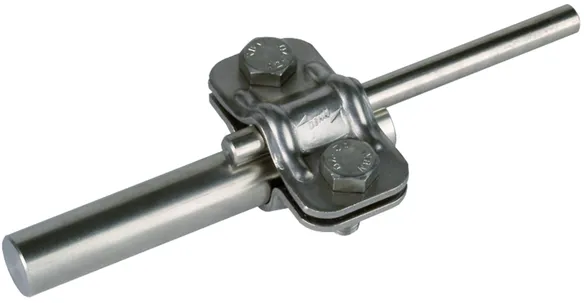

Part No. 459019 UTK 8.10 16 V2A

GTIN 4013364031272, Customs tariff No. (EU): 85359000, Gross weight: 89.30 g, PU: 50.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Material : INOX
Margen de apriete Rd/Rd: 8-10 / 16 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UTK 8.10 16 V2A
art. no.: 459019
o equivalente

Certificates

Technical data

Material	INOX
Margen de apriete Rd/Rd	8-10 / 16 mm
Distancia de tornillo	40 mm
Norma	EN 62561-1
*⁾ Para la asignación exacta por favor véase el certificado de prueba.

Material	INOX
Margen de apriete Rd/Rd	8-10 / 16 mm
Tornillo	di M8 x 20 mm
Material del tornillo	INOX
Distancia de tornillo	40 mm
Espesor del material (t1)	2,5 mm
Capacidad de derivar corrientes de rayo (10/350 µs)	= / & *⁾
Norma	EN 62561-1
*⁾ Para la asignación exacta por favor véase el certificado de prueba.

Product 459019 was added to Notepad.

Go to Notepad

Product 459019 was added to the cart.

Go to Web-Shop

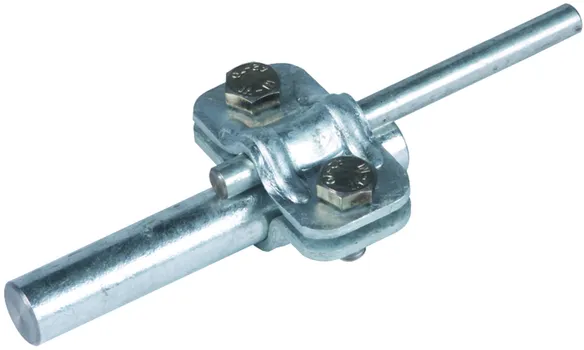

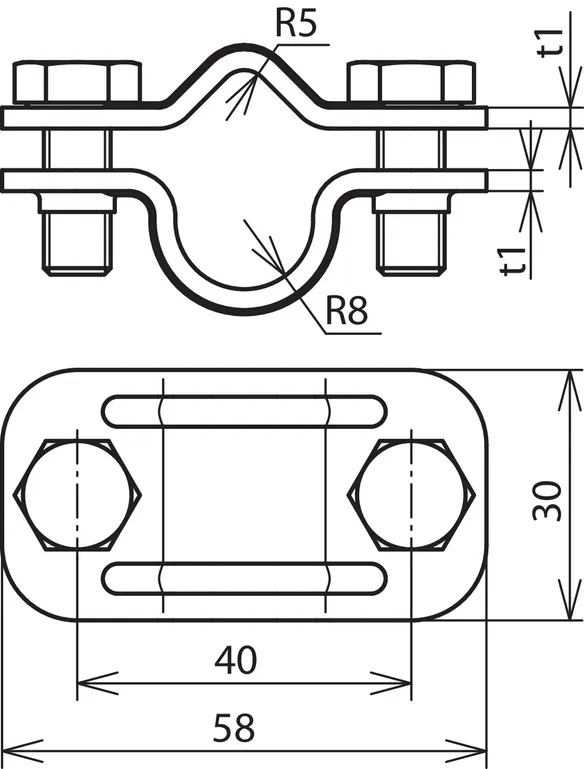

Part No. 459010 UTK 8.10 16 STTZN

GTIN 4013364099838, Customs tariff No. (EU): 85359000, Gross weight: 112.00 g, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Material : St/tZn
Margen de apriete Rd/Rd: 8-10 / 16 mm
Norma: EN 62561-1

Producto DEHN
Tipo: UTK 8.10 16 STTZN
art. no.: 459010
o equivalente

Certificates

Technical data

Material	St/tZn
Margen de apriete Rd/Rd	8-10 / 16 mm
Distancia de tornillo	40 mm
Norma	EN 62561-1
*⁾ Para la asignación exacta por favor véase el certificado de prueba.

Material	St/tZn
Margen de apriete Rd/Rd	8-10 / 16 mm
Tornillo	di M8 x 20 mm
Material del tornillo	INOX
Distancia de tornillo	40 mm
Espesor del material (t1)	3 mm
Capacidad de derivar corrientes de rayo (10/350 µs)	= *⁾
Norma	EN 62561-1
*⁾ Para la asignación exacta por favor véase el certificado de prueba.

Product 459010 was added to Notepad.

Go to Notepad

Product 459010 was added to the cart.

Go to Web-Shop

Bornas de separación UNI

Con placa intermedia para dos conductores redondos

Part No. 459129 UTK 8.10 8.10 ZP V2A

You are not authorized to download 459129.stp

You are not authorized to download 459129.igs

You are not authorized to download 459129.jt

You are not authorized to download 459129.dwg

You are not authorized to download 459129m_D.dxf

Product 459129 was added to Notepad.

Product 459129 was added to the cart.

Part No. 459127 UTK 8.10 8.10 ZP CU

You are not authorized to download 459129.stp

You are not authorized to download 459129.igs

You are not authorized to download 459129.jt

You are not authorized to download 459129.dwg

You are not authorized to download 459129m_D.dxf

Product 459127 was added to Notepad.

Product 459127 was added to the cart.

Versión bimetálica para dos conductores redondos Cu y St/tZn o INOX (V4A)

Part No. 460517 ZMTK 8.10 8.10 CU STTZN

You are not authorized to download 459129.stp

You are not authorized to download 459129.igs

You are not authorized to download 459129.jt

You are not authorized to download 459129.dwg

Product 460517 was added to Notepad.

Product 460517 was added to the cart.

Con placa intermedia para conductor redondo y pletina

Part No. 459139 UTK 8.10 FL30 ZP V2A

You are not authorized to download 459139.stp

You are not authorized to download 459139.igs

You are not authorized to download 459139.jt

You are not authorized to download 459139.dwg

You are not authorized to download 459139m_D.dxf

Product 459139 was added to Notepad.

Product 459139 was added to the cart.

Versión bimetálica para conductor redondo Cu y pletina St/tZn o INOX (V4A)

Part No. 460557 ZMTK 8.10 FL30 CU STTZN

You are not authorized to download 459139.stp

You are not authorized to download 459139.igs

You are not authorized to download 459139.jt

You are not authorized to download 459139.dwg

You are not authorized to download 459139m_D.dxf

Product 460557 was added to Notepad.

Product 460557 was added to the cart.

Con placa intermedia para picas de tierra

Part No. 459119 UTK 8.10 16 ZP V2A

You are not authorized to download 459119.stp

You are not authorized to download 459119.igs

You are not authorized to download 459119.jt

You are not authorized to download 459119.dwg

You are not authorized to download 459119m_D.dxf

Product 459119 was added to Notepad.

Product 459119 was added to the cart.

Versión bimetálica para conductor redondo Cu y pica de tierra St/tZn o INOX (V4A)

Part No. 460507 ZMTK 8.10 16 CU STTZN

You are not authorized to download 460507.stp

You are not authorized to download 460507.igs

You are not authorized to download 460507.jt

You are not authorized to download 460507.dwg

You are not authorized to download 460507m_D.dxf

Product 460507 was added to Notepad.

Product 460507 was added to the cart.

Con placa intermedia para dos conductores, diseño estrecho

Part No. 459003 UTK 7.10 7.10 S ZP STTZN

You are not authorized to download 459003.stp

You are not authorized to download 459003.igs

You are not authorized to download 459003.jt

You are not authorized to download 459003.dwg

You are not authorized to download 459003m_D.dxf

Product 459003 was added to Notepad.

Product 459003 was added to the cart.

Con placa intermedia para picas de tierra, diseño estrecho

Part No. 459000 UTK 7.10 16 S ZP STTZN

You are not authorized to download 459000.stp

You are not authorized to download 459000.igs

You are not authorized to download 459000.jt

You are not authorized to download 459000.dwg

You are not authorized to download 459000m_D.dxf

Product 459000 was added to Notepad.

Product 459000 was added to the cart.
