Terminales

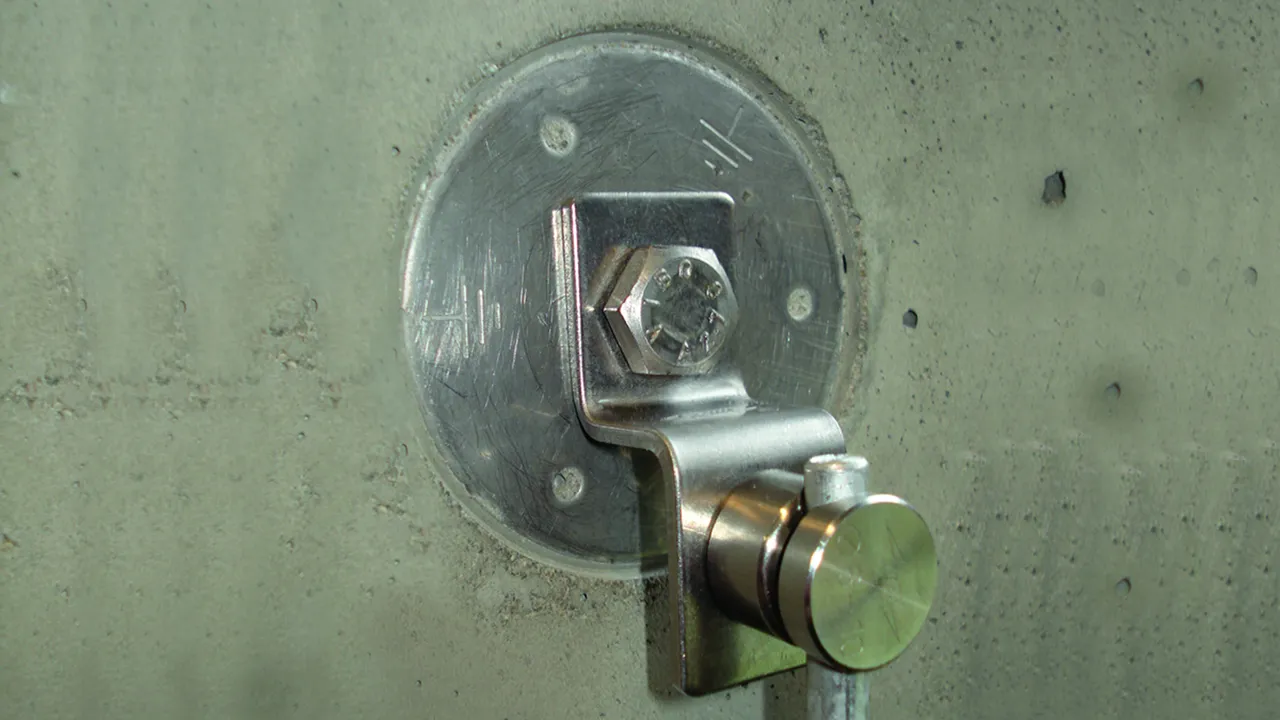

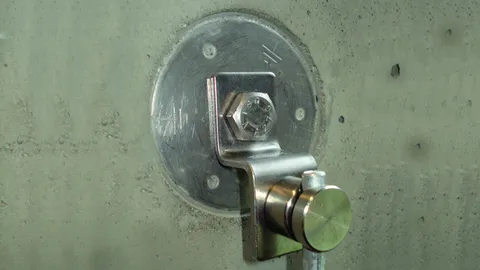

Para atornillar en puntos fijos de toma de tierra, para la conexión por ej. de una barra de compensación de potencial o para conexión de piezas de construcción (por ej. soporte de acero o similares) mediante sujeción con tornillos.

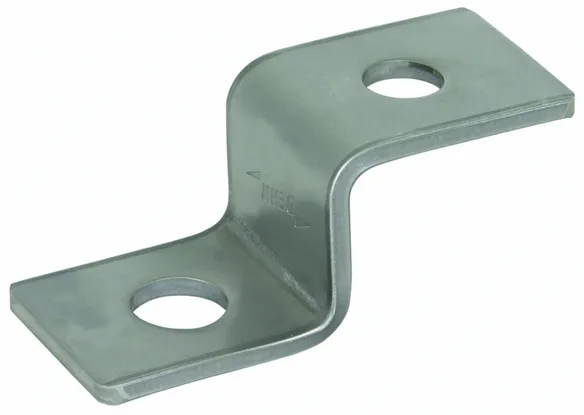

Versión simple

Para utilización universal en conexiones M10 y M12 al punto fijo de toma de tierra.
Para conexión Rd por ej. con conector KS borna-tornillo (Art Nº 301 019) o para conexión de pletina con tornillos y tuercas M10 o M12.

1 Product

Part No. 390499 ES ZF 2XB18 V2A

GTIN 4013364127517, Customs tariff No. (EU): 85359000, Gross weight: 58.20 g, PU: 50.00 unidad(es)

Predecessor

Images

Additional information

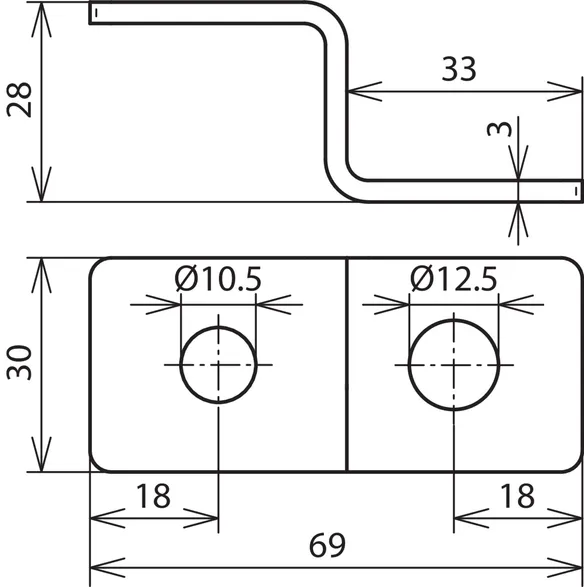

Diseño de elemento terminal sencillo en INOX
Elementos terminales
Para atornillar al punto fijo de toma de tierra
Para la conexión de, por ejemplo, una barra de compensación de potencial
Para utilización universal en conexiones M10 y M12
Para conexión en redondo, por ejemplo, con conector KS (ref. 301 019)
O para conexión a pletina con tornillos y tuercas M10
Material : INOX
Taladro Ø: 10,5 / 12,5 mm

Producto DEHN
Tipo: ES ZF 2XB18 V2A
art. no.: 390499
o equivalente

Certificates



Technical data

Material INOX
Taladro Ø 10,5 / 12,5 mm

Product 390499 was added to Notepad.

Go to Notepad

Product 390499 was added to the cart.

Go to Web-Shop

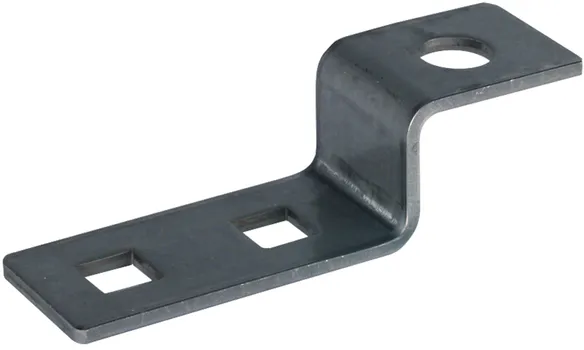

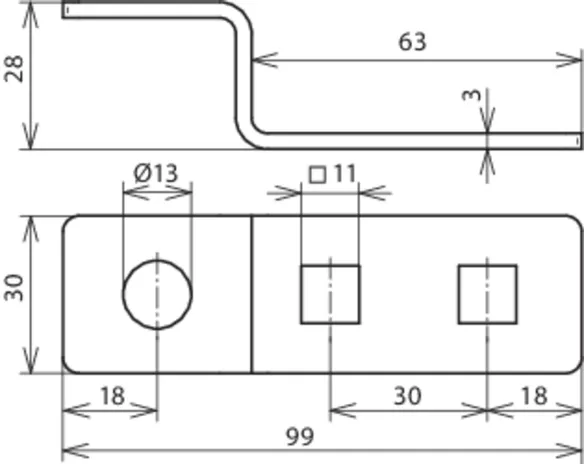

Versión con orificios cuadrados

Dimensión 11 x 11, para conexión Rd por ej. con conector KS borna-tornillo (Art Nº 301 019) o para conexión de pletina con tornillos y tuercas M10.

1 Product

Part No. 390479 ES ZF 2X11.11 1XB13 V2A

GTIN 4013364035324, Customs tariff No. (EU): 85359000, Gross weight: 75.90 g, PU: 50.00 unidad(es)

Predecessor

Images

Additional information


Material : INOX
Taladro Ø: 13 mm

Producto DEHN
Tipo: ES ZF 2X11.11 1XB13 V2A
art. no.: 390479
o equivalente

Certificates



Technical data

Material INOX
Distancia de orificios 30 mm
Taladro Ø 13 mm

Product 390479 was added to Notepad.

Go to Notepad

Product 390479 was added to the cart.

Go to Web-Shop

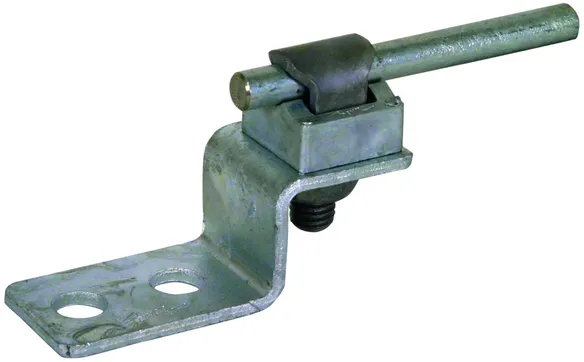

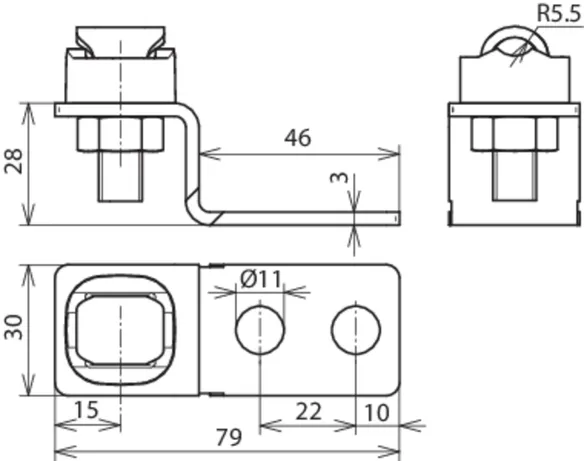

Versión con taladros y conectores KS borna-tornillo

Con orificios de conexión Ø11 mm.

1 Product

Part No. 363010 ES ZF 2XB11 KSV 7.10 STTZN

GTIN 4013364045743, Customs tariff No. (EU): 85359000, Gross weight: 126.40 g, PU: 50.00 unidad(es)

Images

Additional information


Material : St/tZn
Taladro Ø: 11 mm
Margen de apriete Rd: 7-10 mm
Norma: EN 62561-1

Producto DEHN
Tipo: ES ZF 2XB11 KSV 7.10 STTZN
art. no.: 363010
o equivalente

Certificates



Technical data

Material St/tZn
Distancia de orificios 22 mm
Taladro Ø 11 mm
Margen de apriete Rd 7-10 mm
Norma EN 62561-1
*) En cuanto a la asignación exacta por favor véase el certificado de prueba.

Product 363010 was added to Notepad.

Go to Notepad

Product 363010 was added to the cart.

Go to Web-Shop

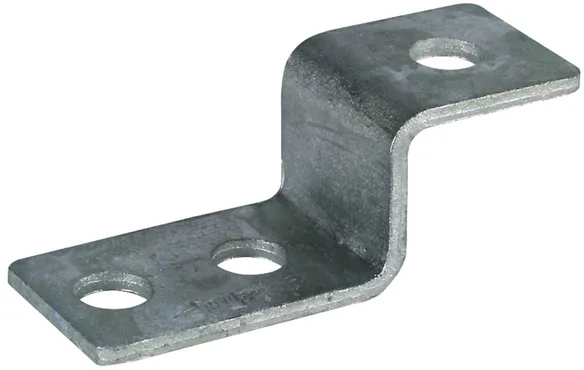

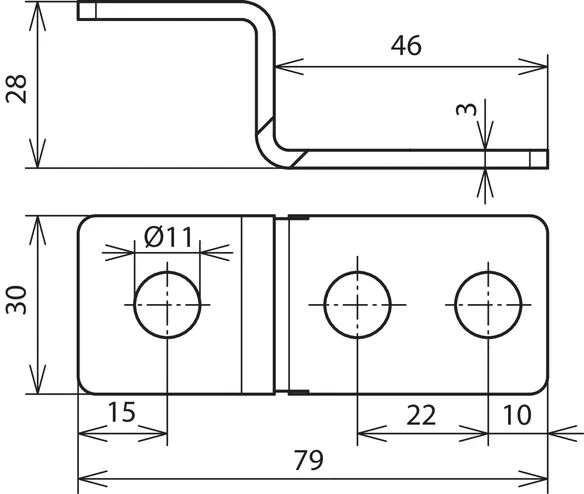

Versión con taladros

Con orificios de conexión Ø11 mm.

1 Product

Part No. 363000 ES ZF 3XB11 STTZN

GTIN 4013364045750, Customs tariff No. (EU): 85359000, Gross weight: 68.00 g, PU: 50.00 unidad(es)

Images

Additional information


Material : St/tZn
Taladro Ø: 11 mm

Producto DEHN
Tipo: ES ZF 3XB11 STTZN
art. no.: 363000
o equivalente

Certificates



Technical data

Material St/tZn
Distancia de orificios 22 mm
Taladro Ø 11 mm
