Elementos de conexión de fase para líneas aéreas

Para poner a tierra cables de fase de líneas aéreas de uno o tres polos
Con tres pinzas de sujeción para enganchar los conductores de forma segura
Enganche sencillo gracias al resorte pretensado
Con protección antitorsión versión PK1 o PK2 y perno roscado largo con pasador
Los equipos de puesta a tierra y cortocircuito pueden configurarse online a través del configurador EaS

Details

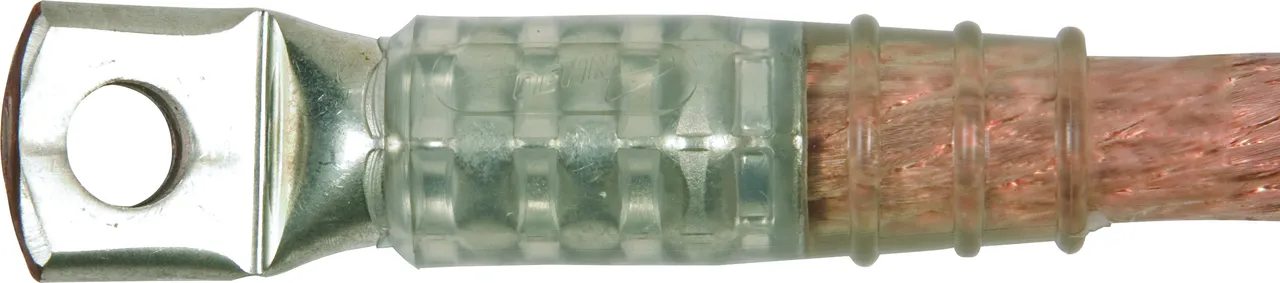

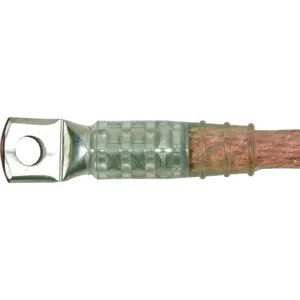

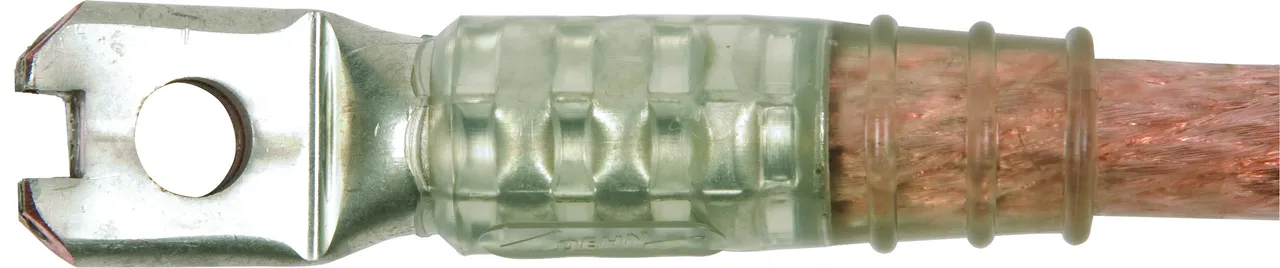

Terminales de cable a presión versión **PK2:**
Disponibles sin cavidad en el terminal de cable. Partes de conexión de otros fabricantes bajo consulta.

lorem ipsum — Terminales de cable a presión versión **PK2:**
Disponibles sin cavidad en el terminal de cable. Partes de conexión de otros fabricantes bajo consulta.

Pieza de enganche con tornillo con resorte pretensado

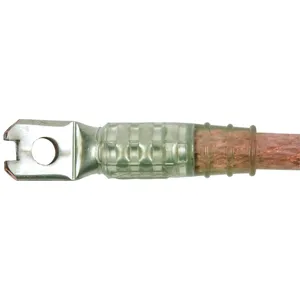

Terminales de cable a presión versión **PK1:**
Cavidad en el terminal de cable para protección antitorsión (versión estándar)

Borna con perno largo y pértiga de toma de tierra con conector de embudo de aluminio.

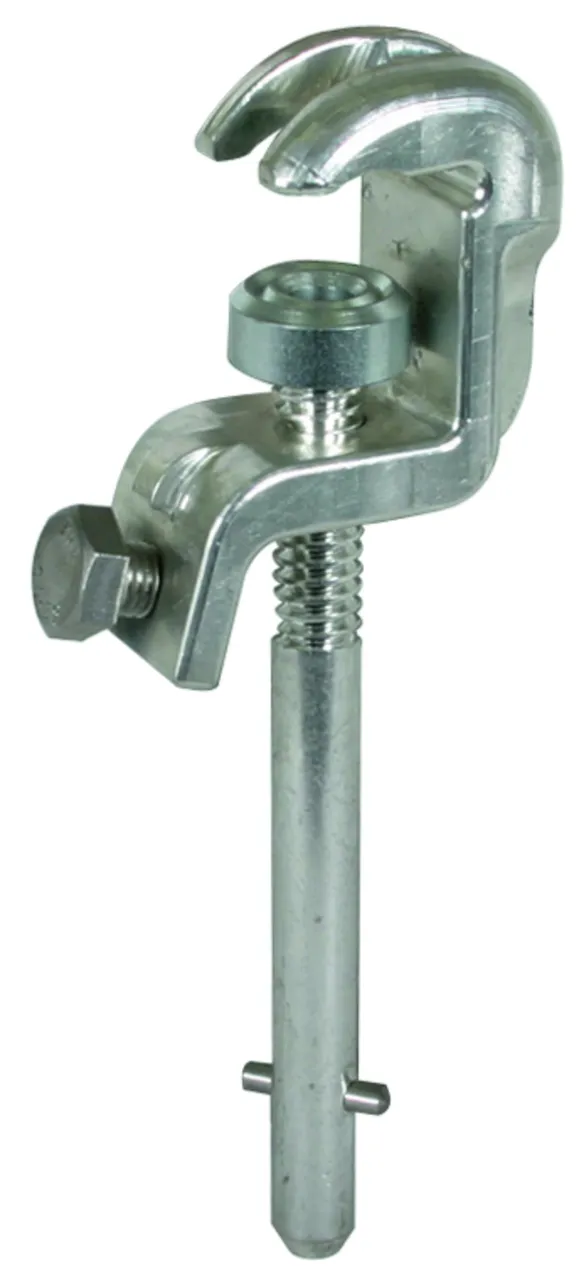

Pieza de enganche con tornillo integrado

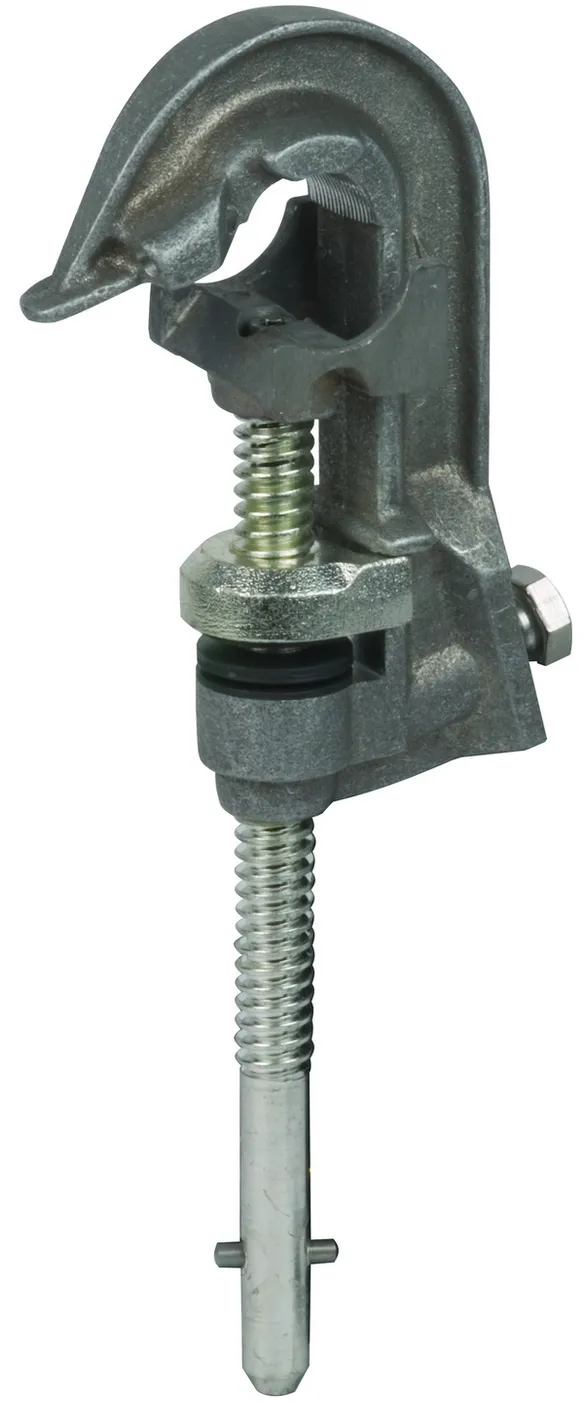

Pinza de enganche con tornillo, versión estándar

Resistente a cortocircuitos, también en caso de cables corroidos expuestos a la intemperie.

2 Products

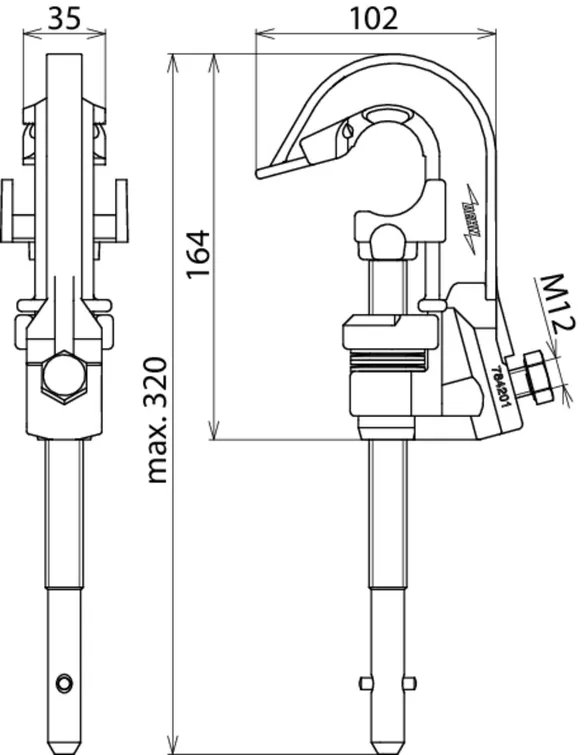

Part No. 784201 PSK 4 30 SQL

GTIN 4013364006591, Customs tariff No. (EU): 85359000, Gross weight: 880.00 g, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Margen de apriete Ø	4 ... 30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 70 mm²
Corriente máx. de cortocircuito I_k 0,5 s	19,5 kA
Corriente máx. de cortocircuito I_k1 s	13,8 kA

Margen de apriete Ø	4 ... 30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 70 mm²
Corriente máx. de cortocircuito I_k 0,5 s	19,5 kA
Corriente máx. de cortocircuito I_k1 s	13,8 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	aleación Cu/gal Sn

Product 784201 was added to Notepad.

Go to Notepad

Product 784201 was added to the cart.

Go to Web-Shop

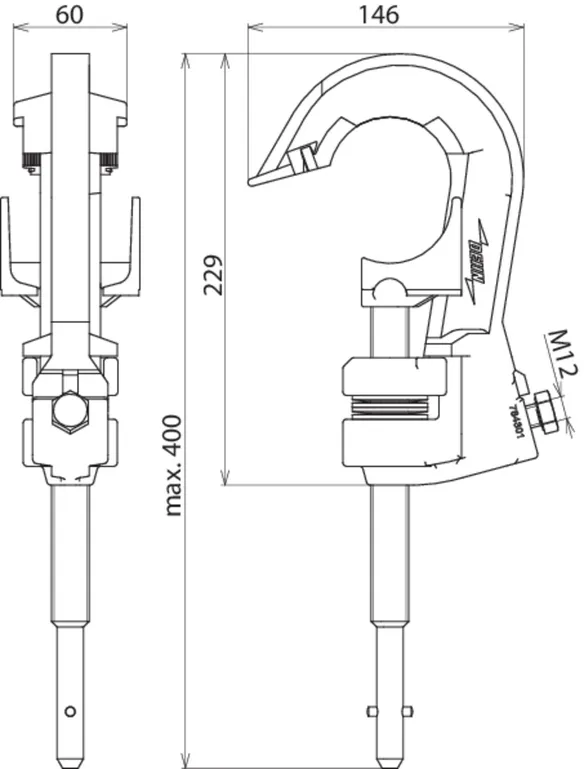

Part No. 784301 PSK 10 65 SQL

GTIN 4013364006553, Customs tariff No. (EU): 85359000, Gross weight: 1.70 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Margen de apriete Ø	10 ... 65 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k1 s	23,7 kA

Margen de apriete Ø	10 ... 65 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	aleación Cu/gal Sn

Product 784301 was added to Notepad.

Go to Notepad

Product 784301 was added to the cart.

Go to Web-Shop

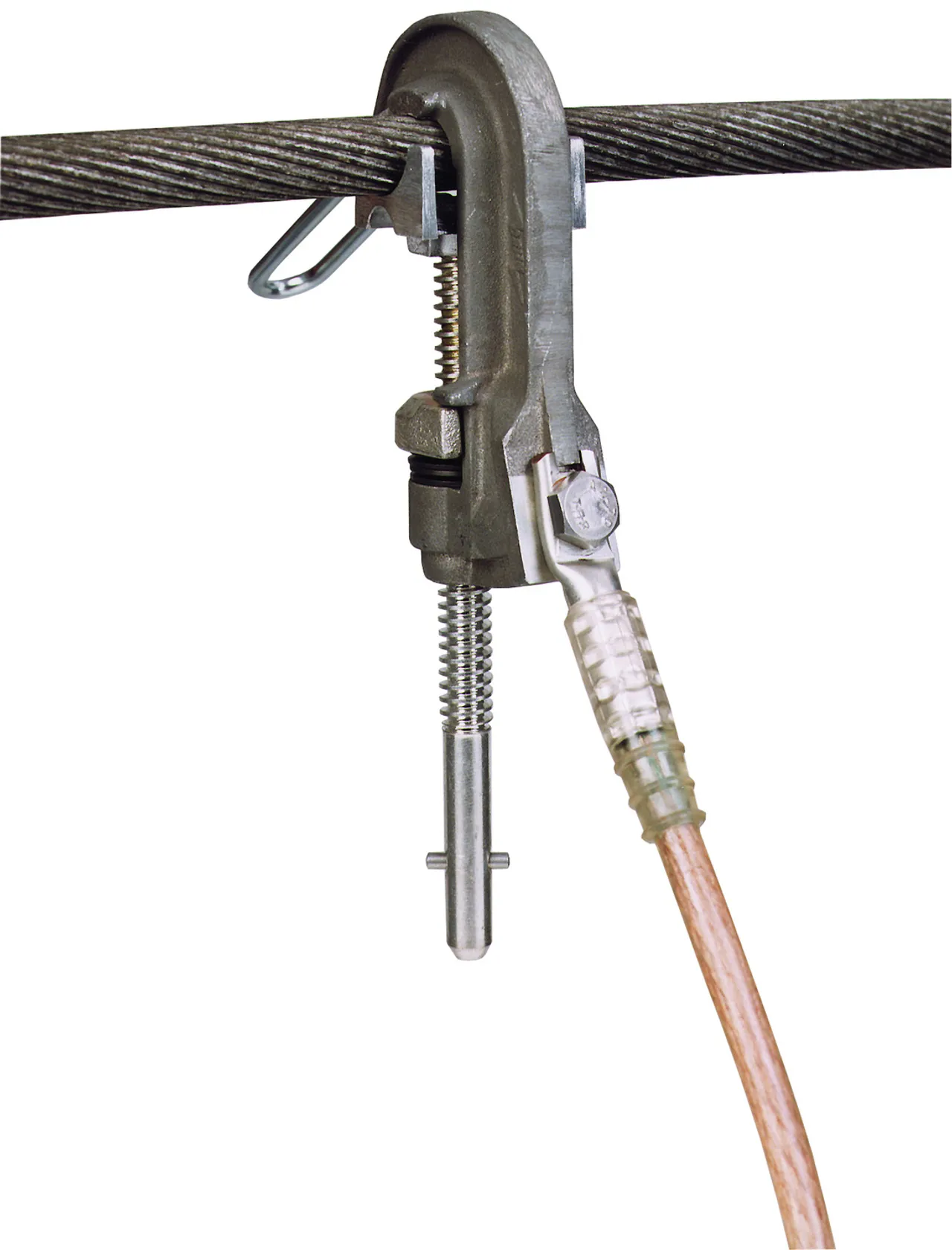

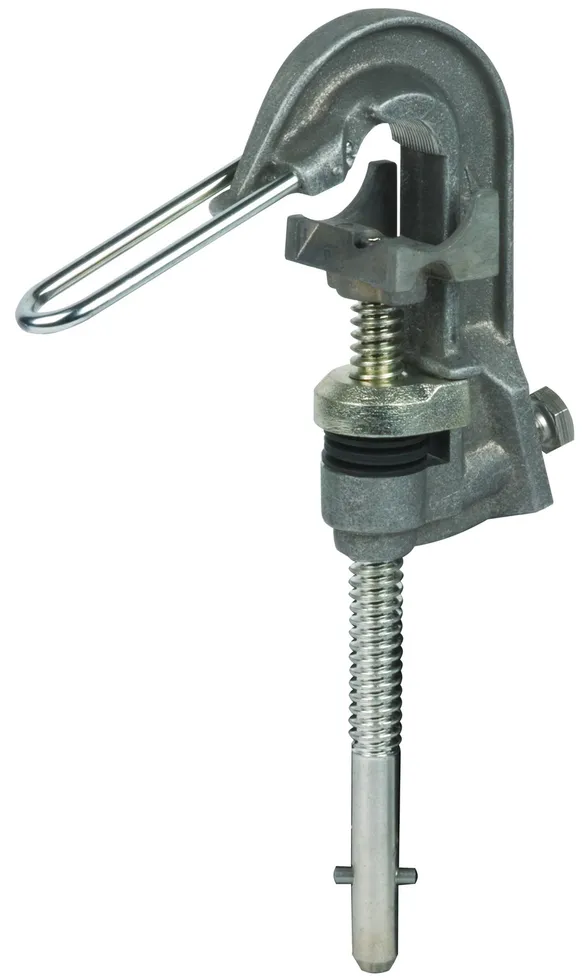

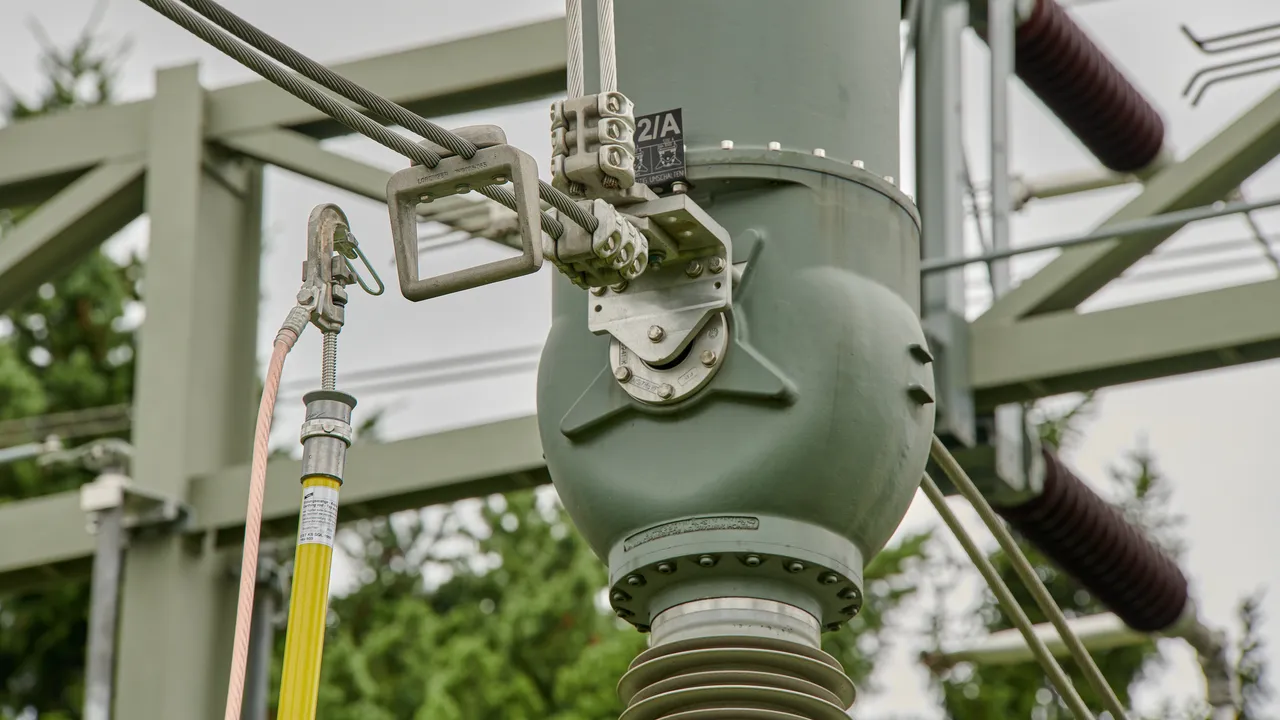

Pinza de enganche con tornillo con ayuda de sujeción

Resistente a cortocircuitos, también en caso de cables corroidos expuestos a la intemperie.

2 Products

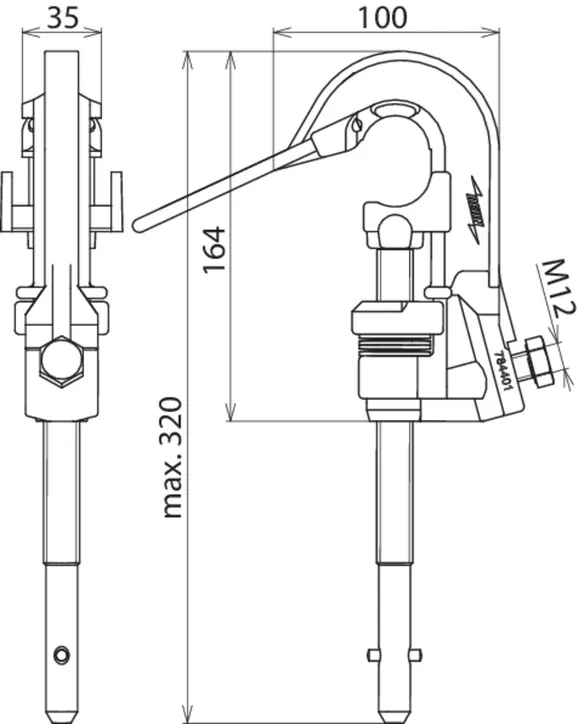

Part No. 784401 PSK 4 30 SQL EH

GTIN 4013364006614, Customs tariff No. (EU): 85359000, Gross weight: 1.47 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Margen de apriete Ø	4 ... 30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 70 mm²
Corriente máx. de cortocircuito I_k 0,5 s	19,5 kA
Corriente máx. de cortocircuito I_k1 s	13,8 kA

Margen de apriete Ø	4 ... 30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 70 mm²
Corriente máx. de cortocircuito I_k 0,5 s	19,5 kA
Corriente máx. de cortocircuito I_k1 s	13,8 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	aleación Cu/gal Sn
Material de la pieza de enganche	St/gal Zn

Product 784401 was added to Notepad.

Go to Notepad

Product 784401 was added to the cart.

Go to Web-Shop

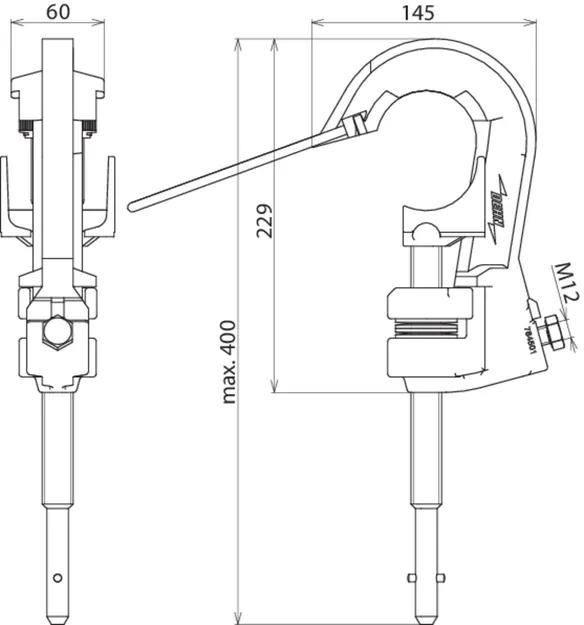

Part No. 784501 PSK 10 65 SQL EH

GTIN 4013364006560, Customs tariff No. (EU): 85359000, Gross weight: 2.12 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Margen de apriete Ø	10 ... 65 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k1 s	23,7 kA

Margen de apriete Ø	10 ... 65 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	aleación Cu/gal Sn
Material de la pieza de enganche	St/gal Zn

Product 784501 was added to Notepad.

Go to Notepad

Product 784501 was added to the cart.

Go to Web-Shop

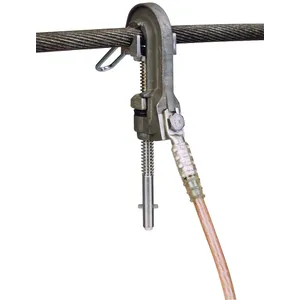

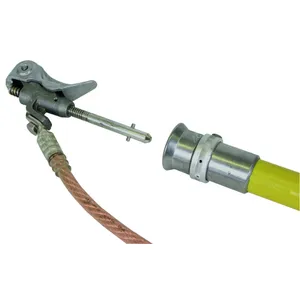

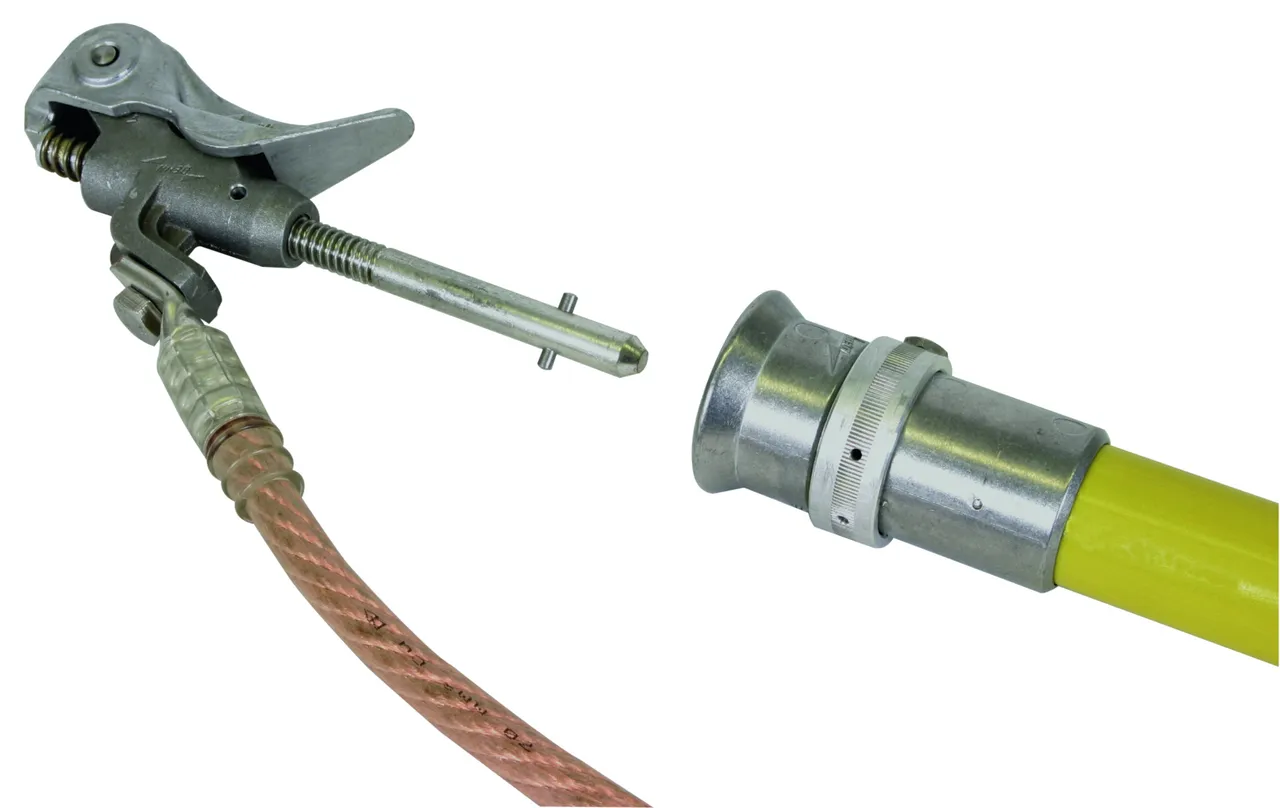

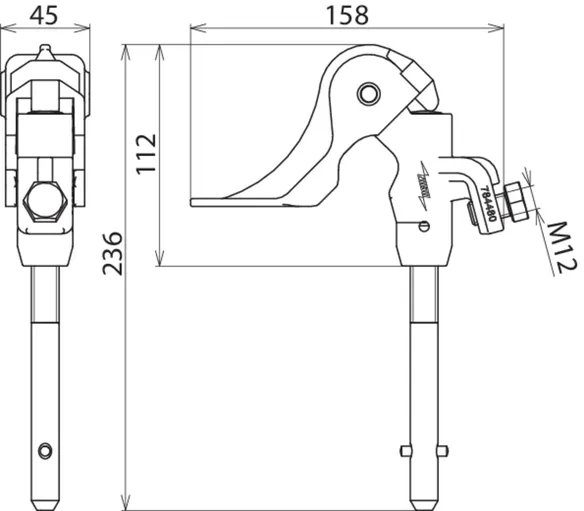

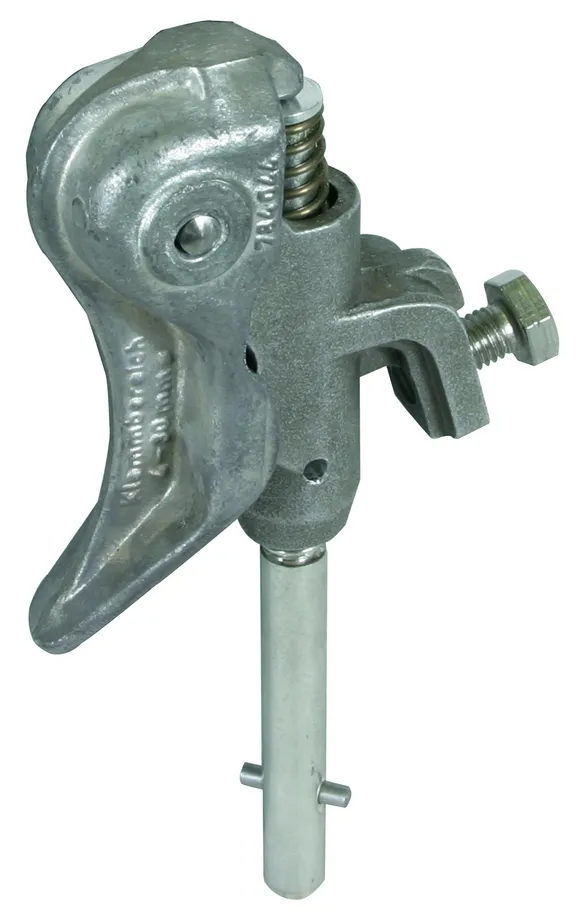

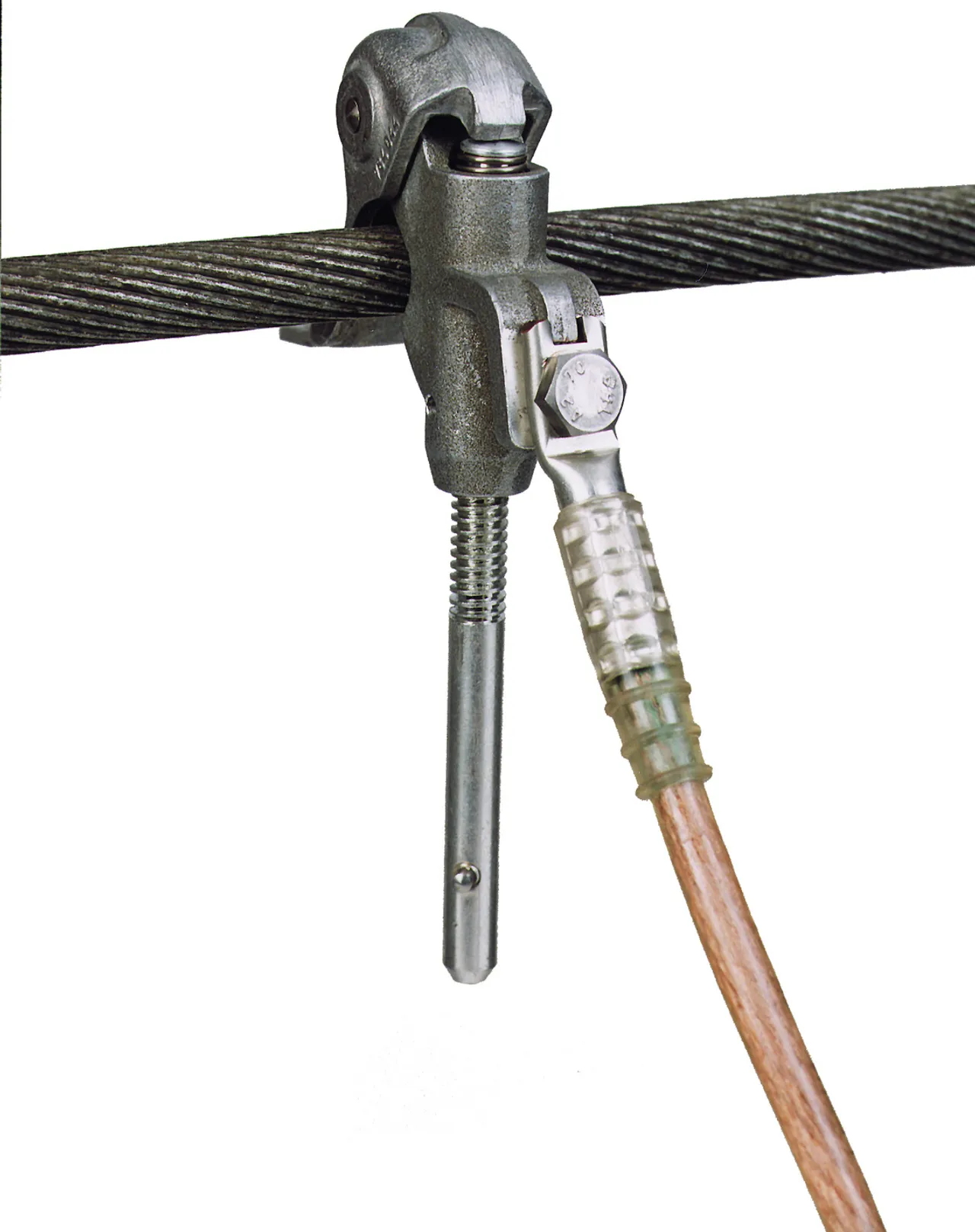

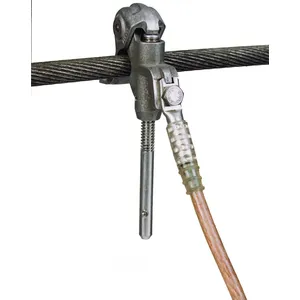

Pinza de enganche con tornillo con resorte pretensado

El equipo se engancha simplemente a través de la borna pretensada.

1 Product

Part No. 784480 PSK FV 4 30 SQL

GTIN 4013364054479, Customs tariff No. (EU): 85359000, Gross weight: 600.00 g, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Margen de apriete Ø	4 ... 30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 70 mm²
Corriente máx. de cortocircuito I_k 0,5 s	19,5 kA
Corriente máx. de cortocircuito I_k1 s	13,8 kA

Margen de apriete Ø	4 ... 30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 70 mm²
Corriente máx. de cortocircuito I_k 0,5 s	19,5 kA
Corriente máx. de cortocircuito I_k1 s	13,8 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	aleación Cu/gal Sn

Product 784480 was added to Notepad.

Go to Notepad

Product 784480 was added to the cart.

Go to Web-Shop

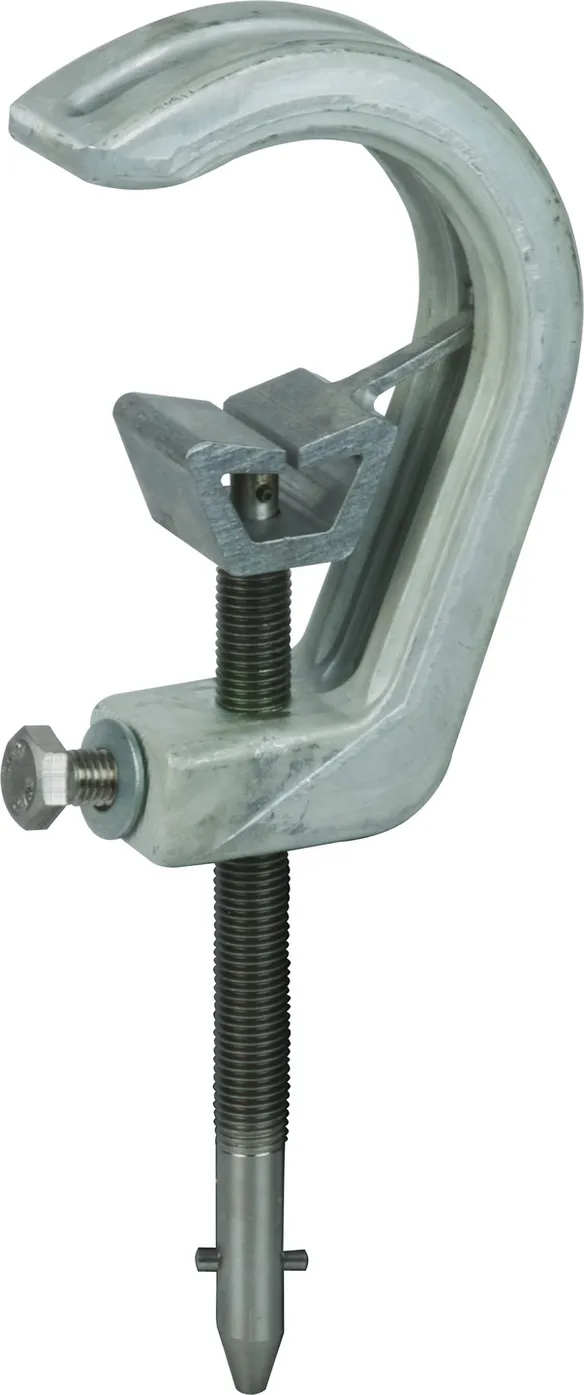

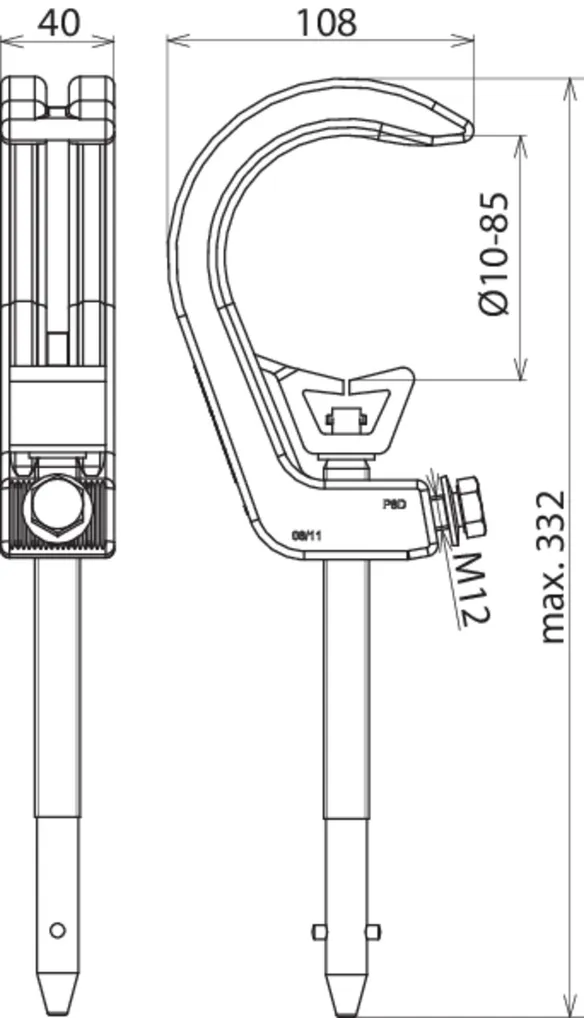

Borna de enganche con tornillo con margen de apriete mayor

Idóneo especialmente para conductores Al y Al/St, tubos y puntos fijos de fase.

1 Product

Part No. 784085 PSK 10 85 SQL

GTIN 4013364018686, Customs tariff No. (EU): 85359000, Gross weight: 872.00 g, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Margen de apriete Ø	10 ... 85 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	29,6 kA
Corriente máx. de cortocircuito I_k1 s	29,6 kA

Margen de apriete Ø	10 ... 85 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	29,6 kA
Corriente máx. de cortocircuito I_k1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	INOX

Product 784085 was added to Notepad.

Go to Notepad

Product 784085 was added to the cart.

Go to Web-Shop

Pinza de enganche con gran margen de apriete y pértiga telescópica de puesta a tierra

Idónea especialmente para cables de conductores de Al y Al/St, tubos y puntos de anclaje de fase.

1 Product

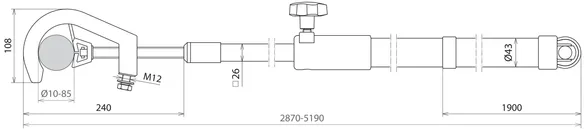

Part No. 769511 ESTC PSK 5000 SN7249

GTIN 4013364135055, Customs tariff No. (EU): 82055980, Gross weight: 5.71 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Margen de apriete Ø	10 ... 85 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	29,6 kA
Corriente máx. de cortocircuito I_k1 s	29,6 kA
Longitud total (l_{G max} / I_{G min} )	5200 / 2875 mm
Longitud de la empuñadura	1900 mm

Margen de apriete Ø	10 ... 85 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	29,6 kA
Corriente máx. de cortocircuito I_k1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	INOX
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio
Material del acoplamiento roscado, maneta en cruz	aleación Al
Longitud total (l_{G max} / I_{G min} )	5200 / 2875 mm
Longitud de la empuñadura	1900 mm
Diámetro de la pértiga	43 mm

Product 769511 was added to Notepad.

Go to Notepad

Product 769511 was added to the cart.

Go to Web-Shop

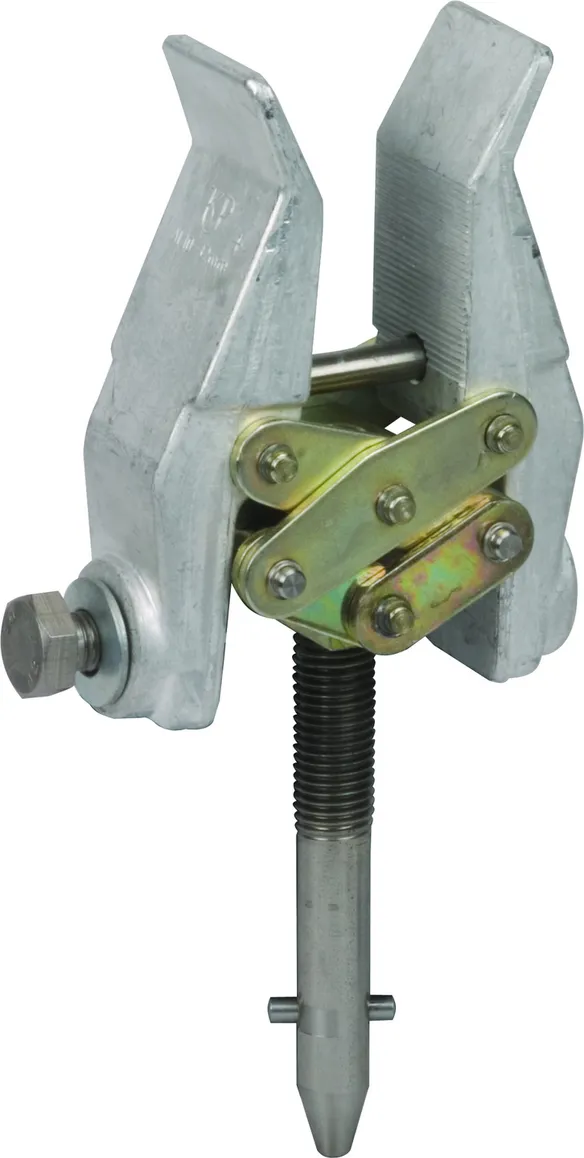

Borna de enganche con tornillo

Idónea especialmente para la utilización en inclinaciones.

1 Product

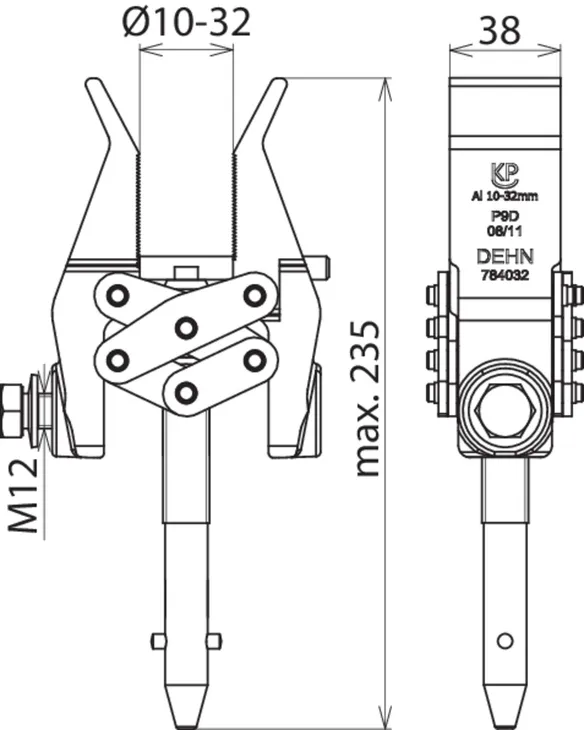

Part No. 784032 PSK 10 32 SQL

GTIN 4013364018679, Customs tariff No. (EU): 85359000, Gross weight: 969.40 g, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

CAD files

Technical data

Margen de apriete Ø	10 ... 32 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 95 mm²
Corriente máx. de cortocircuito I_k 0,5 s	18,7 kA
Corriente máx. de cortocircuito I_k1 s	18,7 kA

Margen de apriete Ø	10 ... 32 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 95 mm²
Corriente máx. de cortocircuito I_k 0,5 s	18,7 kA
Corriente máx. de cortocircuito I_k1 s	18,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	INOX

Product 784032 was added to Notepad.

Go to Notepad

Product 784032 was added to the cart.

Go to Web-Shop

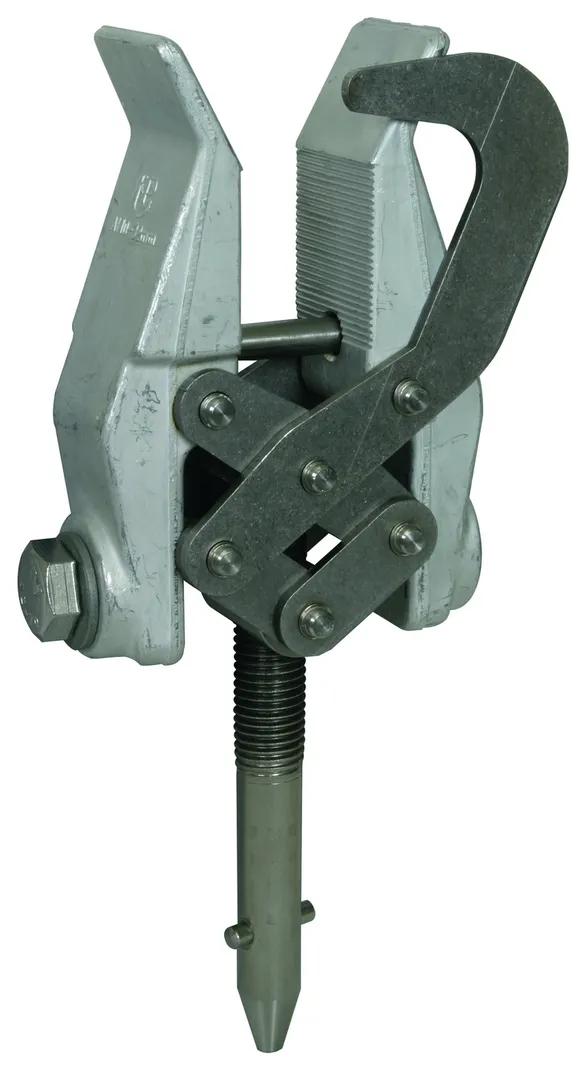

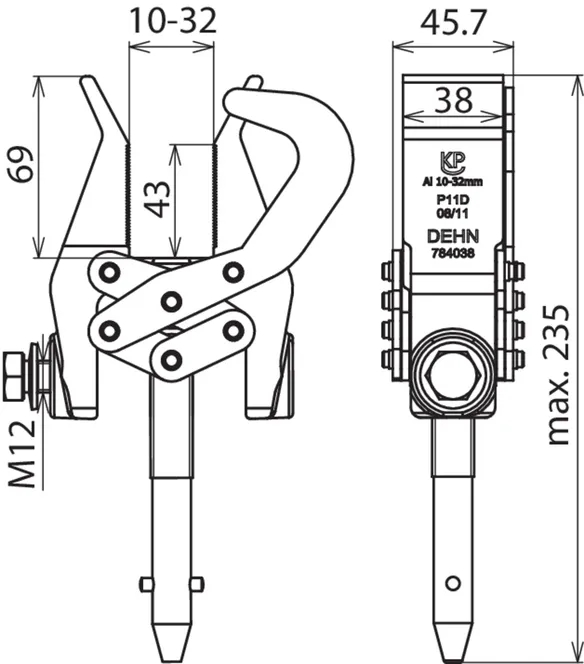

Borna de enganche con tornillo, con estribo de seguridad

Especialmente idónea para la utilización en inclinaciones.

1 Product

Part No. 784038 PSK 10 32 SQL SB

GTIN 4013364138452, Customs tariff No. (EU): 85359000, Gross weight: 1.01 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Margen de apriete Ø	10 ... 32 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 95 mm²
Corriente máx. de cortocircuito I_k 0,5 s	18,7 kA
Corriente máx. de cortocircuito I_k1 s	18,7 kA

Margen de apriete Ø	10 ... 32 mm
Protección antitorsión	PK2
Para sección de cable Cu	16 ... 95 mm²
Corriente máx. de cortocircuito I_k 0,5 s	18,7 kA
Corriente máx. de cortocircuito I_k1 s	18,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Al
Material de la estructura de borna	aleación Al
Material del perno	INOX
Material de la pieza de enganche	INOX

Product 784038 was added to Notepad.

Go to Notepad

Product 784038 was added to the cart.

Go to Web-Shop

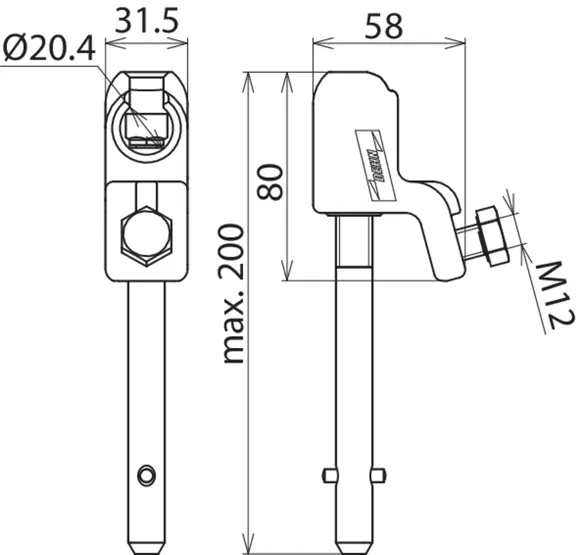

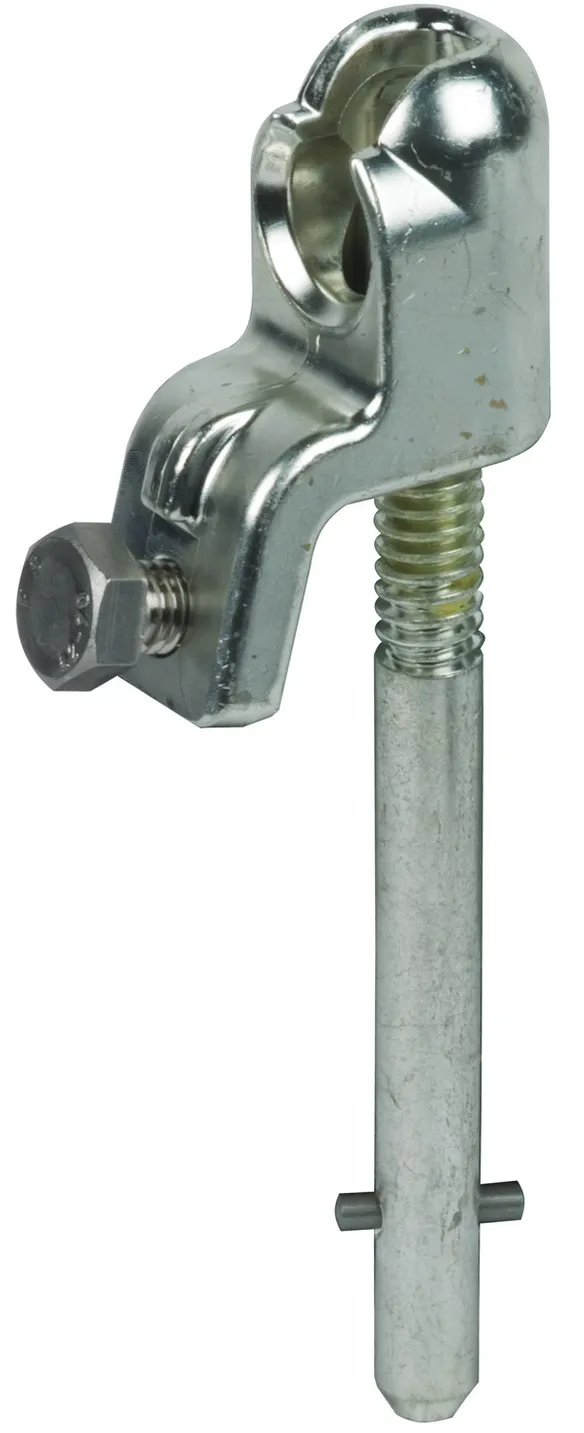

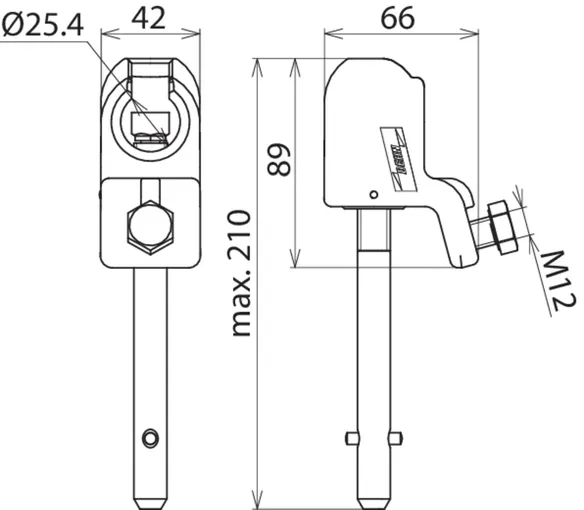

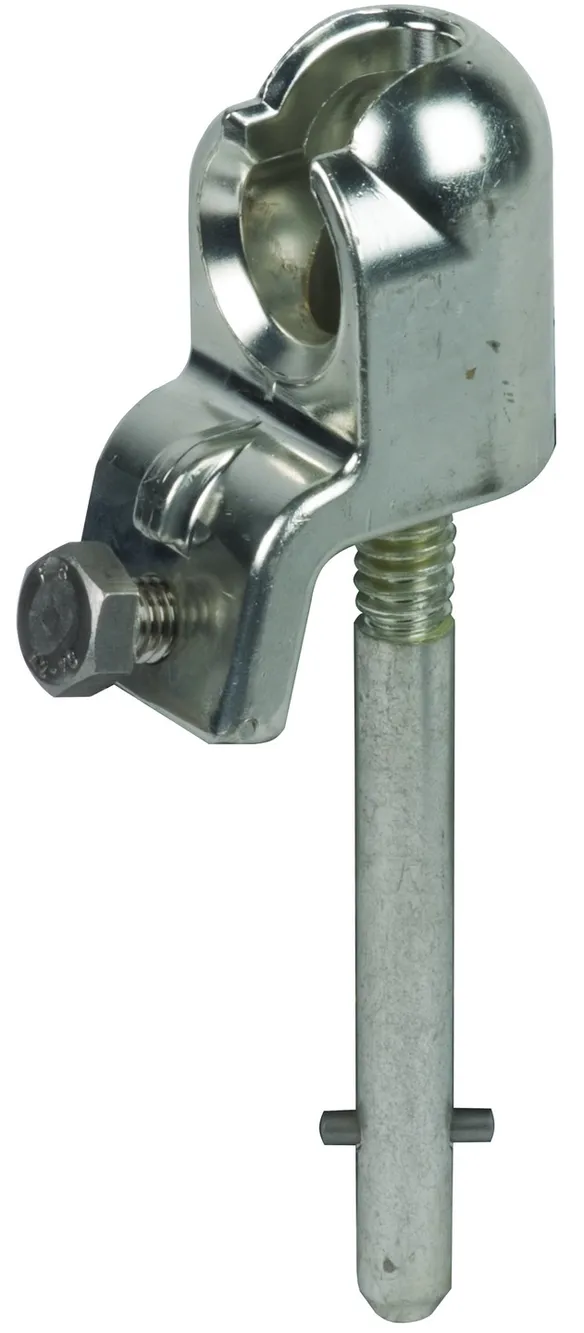

Cubierta de cabezales esféricos rígidos

2 Products

Part No. 772314 KKH 20 SQL

GTIN 4013364080171, Customs tariff No. (EU): 85359000, Gross weight: 446.00 g, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Para punto esférico de anclaje Ø	20 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k1 s	23,7 kA

Para punto esférico de anclaje Ø	20 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120 mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Cu/gal Sn
Material de la estructura de borna	aleación Cu/gal Sn
Material del perno	aleación Cu/gal Sn

Product 772314 was added to Notepad.

Go to Notepad

Product 772314 was added to the cart.

Go to Web-Shop

Part No. 772324 KKH 25 SQL

GTIN 4013364080188, Customs tariff No. (EU): 85359000, Gross weight: 719.00 g, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Para punto esférico de anclaje Ø	25 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k1 s	29,6 kA

Para punto esférico de anclaje Ø	25 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 150 mm²
Corriente máx. de cortocircuito I_k 0,5 s	42,0 kA
Corriente máx. de cortocircuito I_k1 s	29,6 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	aleación Cu/gal Sn
Material de la estructura de borna	aleación Cu/gal Sn
Material del perno	aleación Cu/gal Sn

Product 772324 was added to Notepad.

Go to Notepad

Product 772324 was added to the cart.

Go to Web-Shop

Pinza universal

2 Products

Part No. 773236 UK 25 SQL

GTIN 4013364114579, Customs tariff No. (EU): 85359000, Gross weight: 713.50 g, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Para punto esférico de anclaje Ø	20 / 25 mm
Para pernos de conexión en T - Anchura de garganta	15 mm
Rd / Fl Margen de apriete	20 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k1 s	23,7 kA

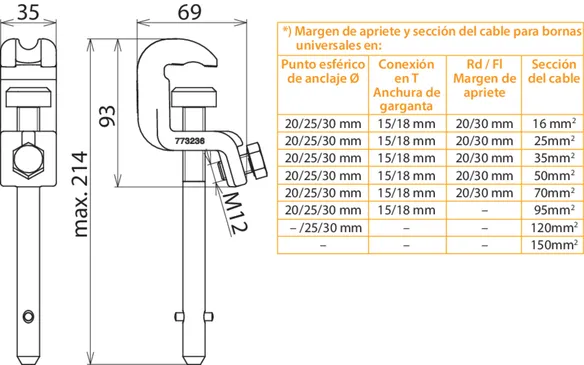

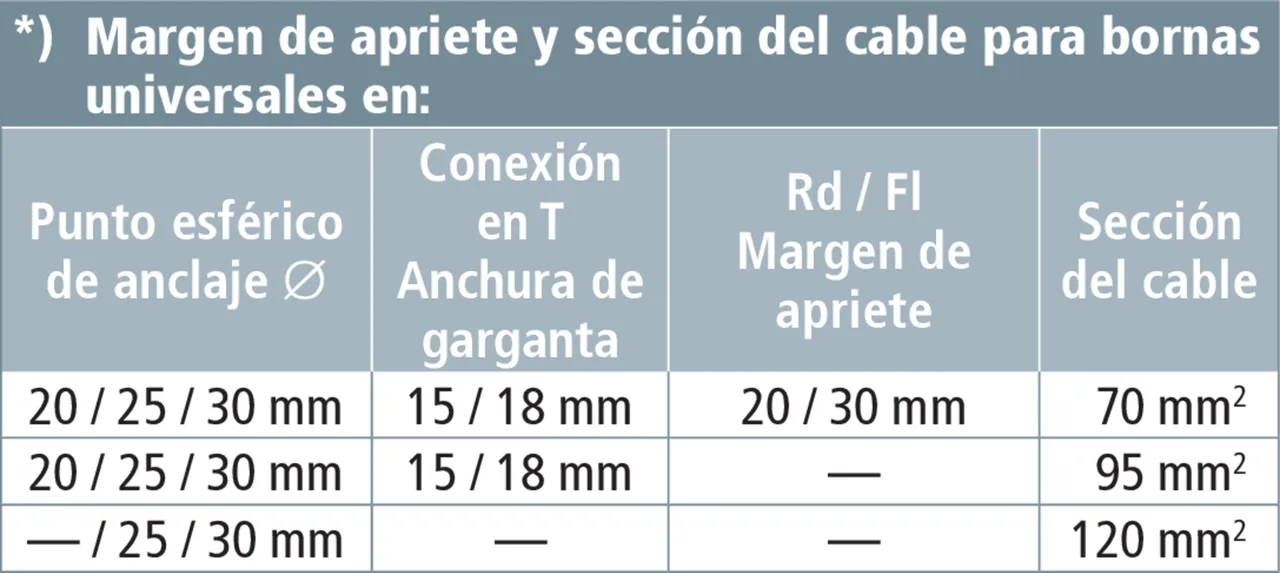

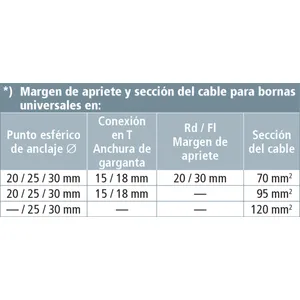

^*) véase la tabla mostrando los márgenes de apriete y las secciones máximas transversales para bornas universales

Para punto esférico de anclaje Ø	20 / 25 mm
Para pernos de conexión en T - Anchura de garganta	15 mm
Rd / Fl Margen de apriete	20 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	St/gal Zn
Material de la estructura de borna	aleación Cu/gal Sn
Material del perno	aleación Cu/gal Sn
^*) véase la tabla mostrando los márgenes de apriete y las secciones máximas transversales para bornas universales

Product 773236 was added to Notepad.

Go to Notepad

Product 773236 was added to the cart.

Go to Web-Shop

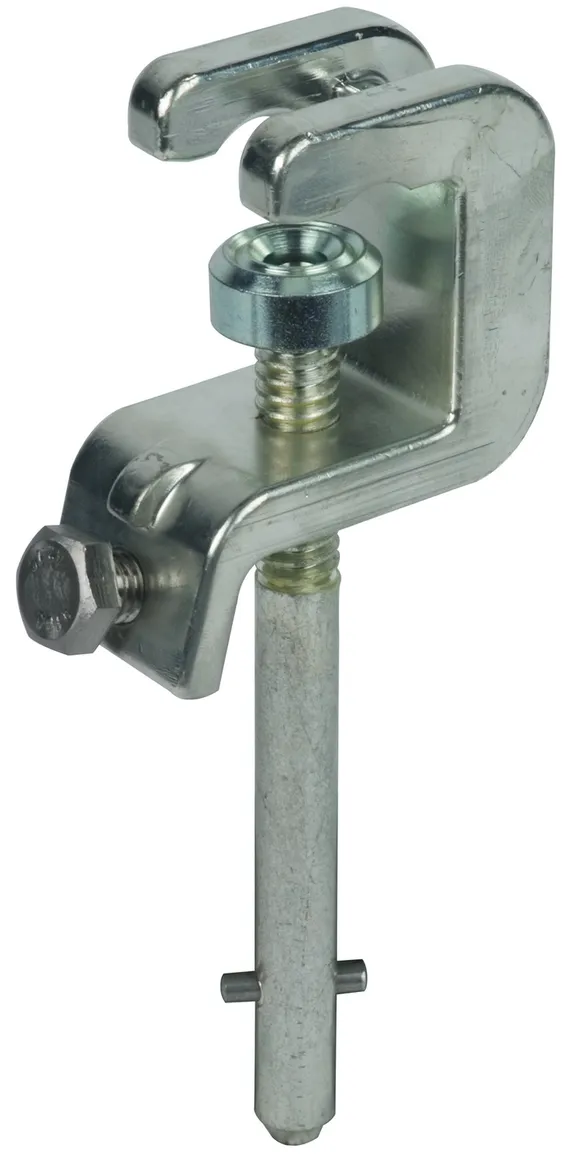

Part No. 773331 UK 30 SQL

GTIN 4013364069244, Customs tariff No. (EU): 85359000, Gross weight: 793.00 g, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Para punto esférico de anclaje Ø	25 / 30 mm
Para pernos de conexión en T - Anchura de garganta	18 mm
Rd / Fl Margen de apriete	30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k1 s	23,7 kA

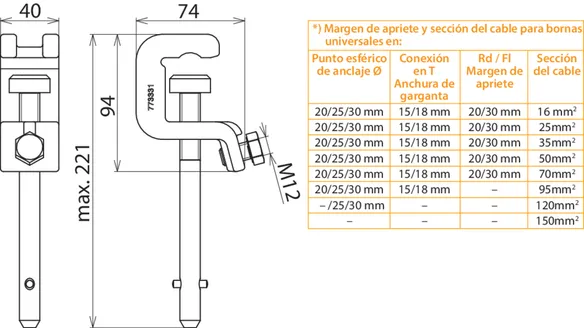

^*) véase la tabla mostrando los márgenes de apriete y las secciones máximas transversales para bornas universales

Para punto esférico de anclaje Ø	25 / 30 mm
Para pernos de conexión en T - Anchura de garganta	18 mm
Rd / Fl Margen de apriete	30 mm
Protección antitorsión	PK1
Para sección de cable Cu	16 ... 120^*) mm²
Corriente máx. de cortocircuito I_k 0,5 s	33,5 kA
Corriente máx. de cortocircuito I_k1 s	23,7 kA
Normativa	DIN VDE 0683-100 (EN/IEC 61230), perno roscado con pasador DIN 48087
Margen de temperatura	–25 °C ... +55 °C
Material de la pieza de presión	St/gal Zn
Material de la estructura de borna	aleación Cu/gal Sn
Material del perno	aleación Cu/gal Sn
^*) véase la tabla mostrando los márgenes de apriete y las secciones máximas transversales para bornas universales

Product 773331 was added to Notepad.

Go to Notepad

Product 773331 was added to the cart.

Go to Web-Shop

Elementos de conexión de fase para líneas aéreas

Details

Pinza de enganche con tornillo, versión estándar

Part No. 784201 PSK 4 30 SQL

Product 784201 was added to Notepad.

Product 784201 was added to the cart.

Part No. 784301 PSK 10 65 SQL

Product 784301 was added to Notepad.

Product 784301 was added to the cart.

Pinza de enganche con tornillo con ayuda de sujeción

Part No. 784401 PSK 4 30 SQL EH

Product 784401 was added to Notepad.

Product 784401 was added to the cart.

Part No. 784501 PSK 10 65 SQL EH

Product 784501 was added to Notepad.

Product 784501 was added to the cart.

Pinza de enganche con tornillo con resorte pretensado

Part No. 784480 PSK FV 4 30 SQL

Product 784480 was added to Notepad.

Product 784480 was added to the cart.

Borna de enganche con tornillo con margen de apriete mayor

Part No. 784085 PSK 10 85 SQL

Product 784085 was added to Notepad.

Product 784085 was added to the cart.

Pinza de enganche con gran margen de apriete y pértiga telescópica de puesta a tierra

Part No. 769511 ESTC PSK 5000 SN7249

You are not authorized to download 769511m_D.dxf

Product 769511 was added to Notepad.

Product 769511 was added to the cart.

Borna de enganche con tornillo

Part No. 784032 PSK 10 32 SQL

You are not authorized to download 784032.stp

You are not authorized to download 784032.igs

You are not authorized to download 784032.dwg

You are not authorized to download 784032.jt

You are not authorized to download 784032m_D.dxf

Product 784032 was added to Notepad.

Product 784032 was added to the cart.

Borna de enganche con tornillo, con estribo de seguridad

Part No. 784038 PSK 10 32 SQL SB

Product 784038 was added to Notepad.

Product 784038 was added to the cart.

Cubierta de cabezales esféricos rígidos

Part No. 772314 KKH 20 SQL

Product 772314 was added to Notepad.

Product 772314 was added to the cart.

Part No. 772324 KKH 25 SQL

Product 772324 was added to Notepad.

Product 772324 was added to the cart.

Pinza universal

Part No. 773236 UK 25 SQL

Product 773236 was added to Notepad.

Product 773236 was added to the cart.

Part No. 773331 UK 30 SQL

Product 773331 was added to Notepad.

Product 773331 was added to the cart.
