Pértigas de puesta a tierra para líneas aéreas

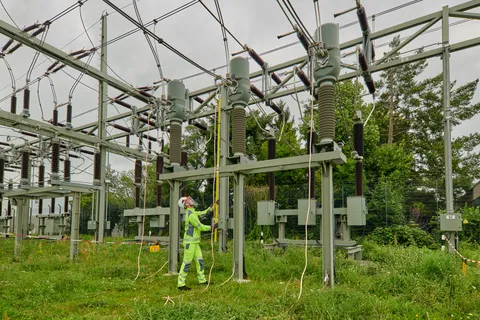

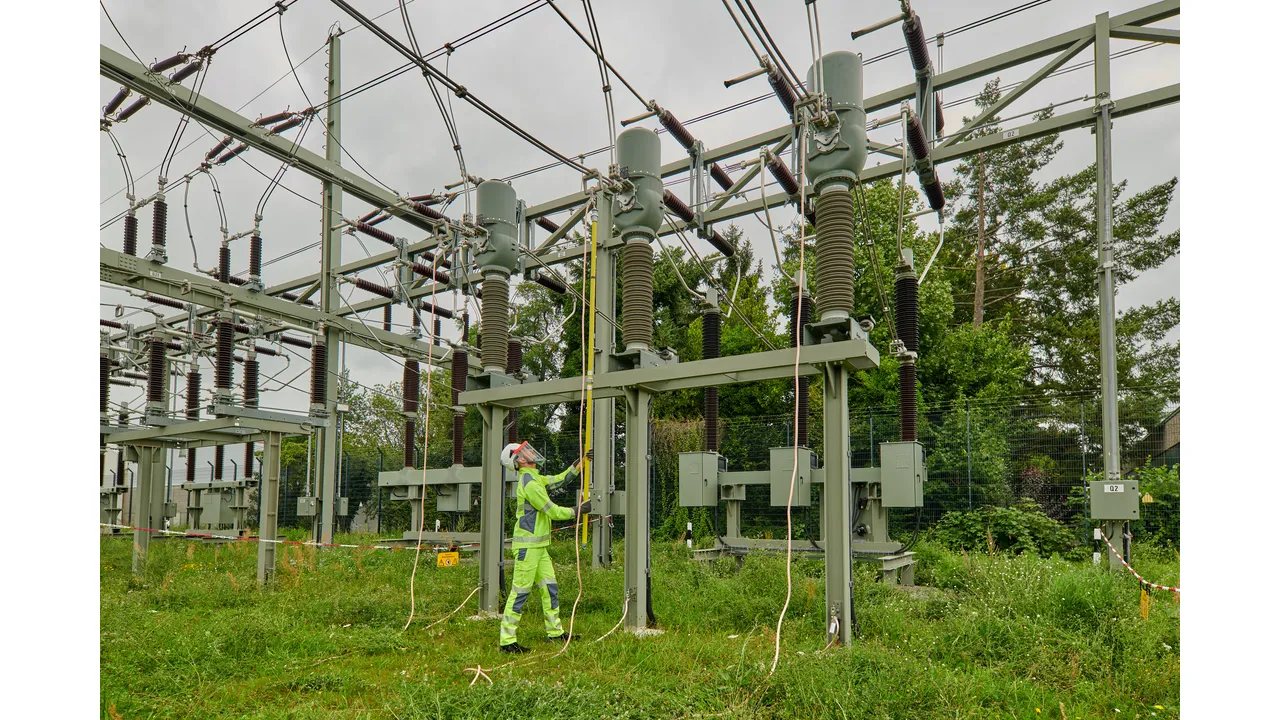

Para aplicación en instalaciones de exterior
Acoplamiento de embudo robusto de aluminio
Longitud total hasta 6000 mm
Pértiga telescópica ajustable a través de una maneta en cruz
Para bornas roscadas de fase y bornas con husillo largo con pasador

Details

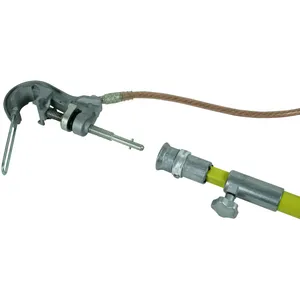

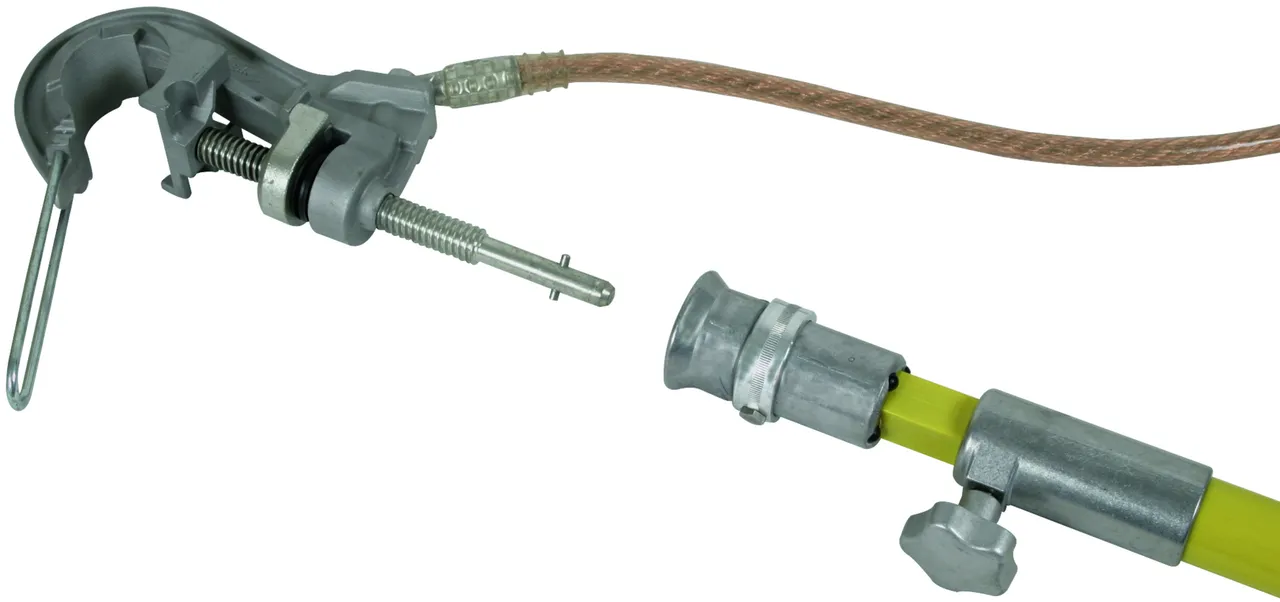

Pértiga de puesta a tierra con acoplamiento de embudo de aluminio para utilizar con bornas con husillo largo según DIN 48087

lorem ipsum — Pértiga de puesta a tierra con acoplamiento de embudo de aluminio para utilizar con bornas con husillo largo según DIN 48087

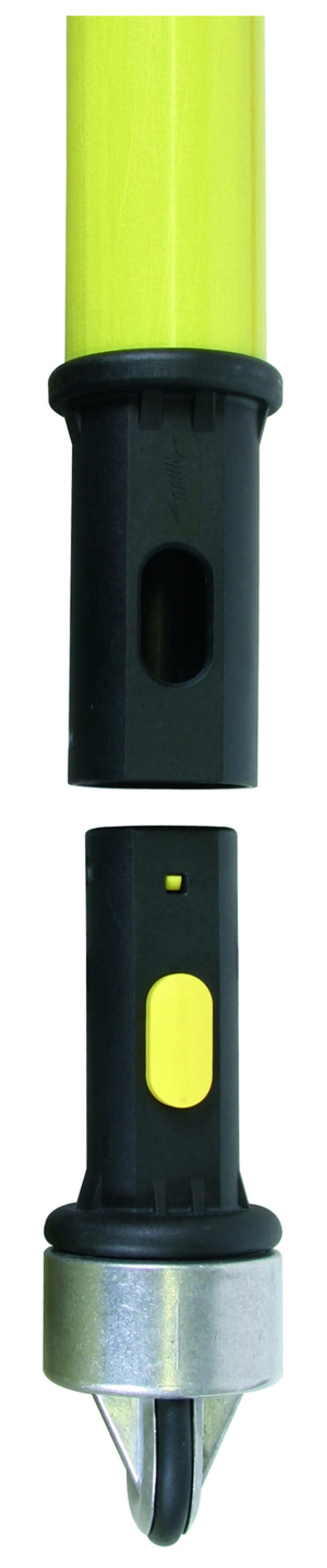

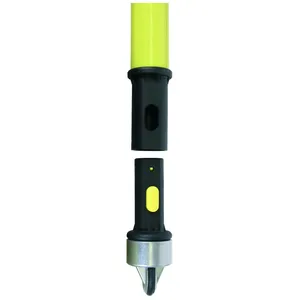

Pieza terminal con ojete anular (Al/goma) o acoplamiento enchufable para alargar la empuñadura con ojete anular (Al/goma).

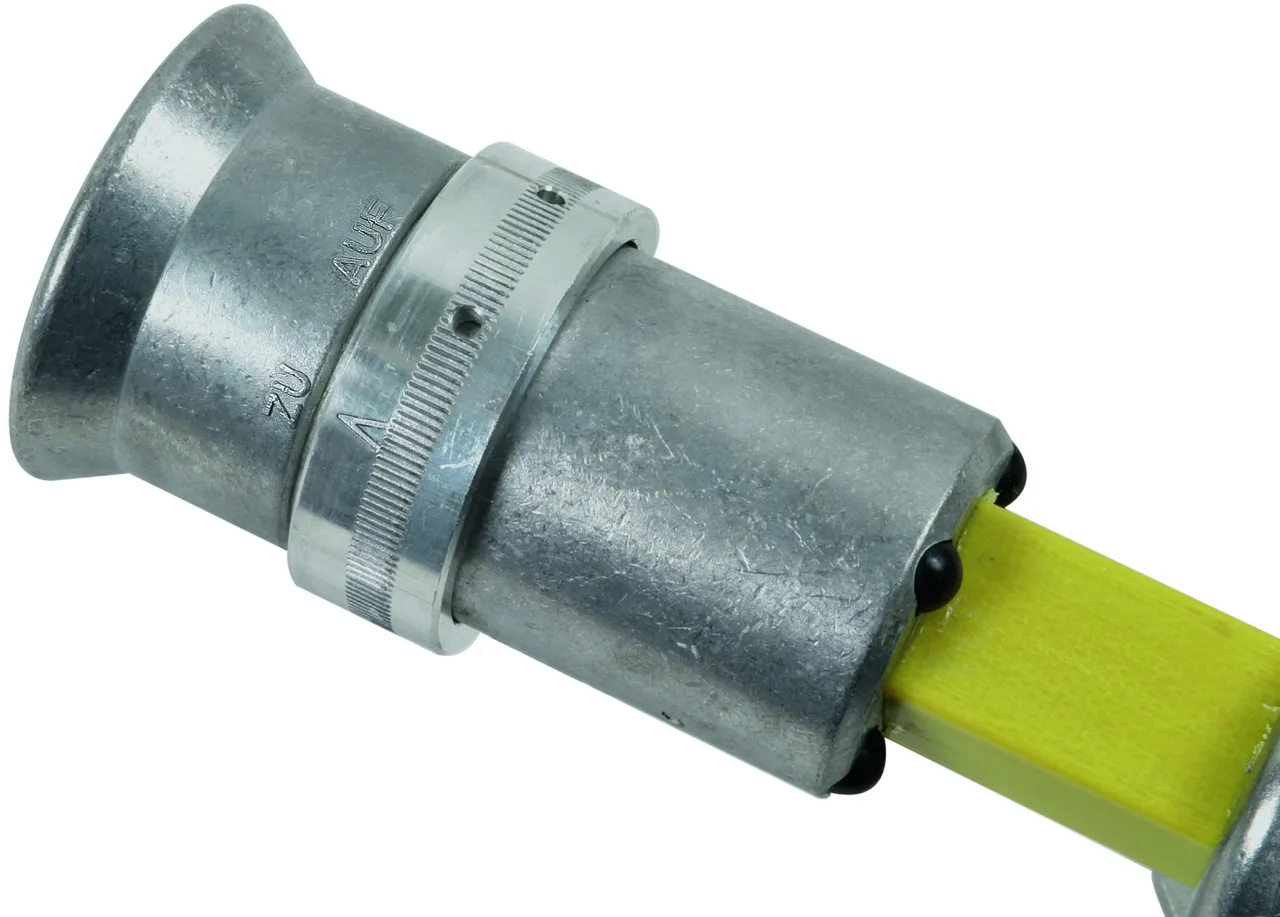

**Anillo ajustable y detendible**
El embudo tiene un anillo ajustable con las funciones siguientes:
- Posición "AUF" [ABIERTO]: La pértiga puede removerse depues de fijar la borna
- Posición "ZU" [CERRADO]: La pértiga y la borna quedan conectados firmemente también despues de fijar el equipo

Gracias a la atornilladura y el engranaje el acoplamiento de husillo robusto de aluminio facilita una conexión positiva y no positiva.

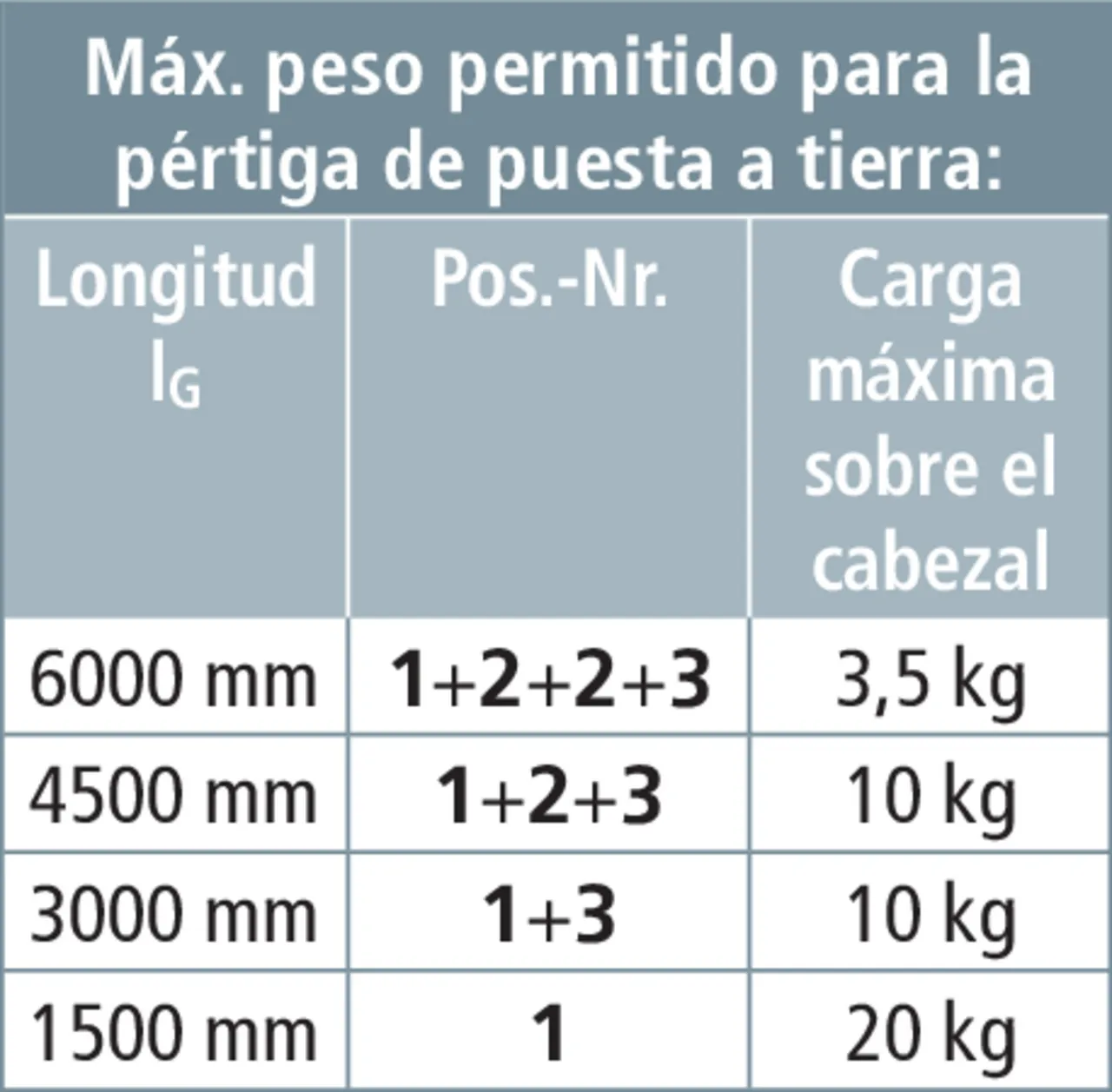

Valores de carga para pértigas de puesta a tierra extensibles

Telescópica con conexión para pasador

2 Products

Part No. 769400 ESTC SQL 4000

GTIN 4013364080881, Customs tariff No. (EU): 82055980, Gross weight: 4.42 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Longitud total (l_{G max} / I_{G min} )	4015 / 2180 mm
Longitud de la maneta (I_H )	1400 mm
Peso máximo sobre el cabezal (l_{G max} / I_{G min} )	10 / 20 kg
Diámetro	43 mm

Longitud total (l_{G max} / I_{G min} )	4015 / 2180 mm
Longitud de la maneta (I_H )	1400 mm
Peso máximo sobre el cabezal (l_{G max} / I_{G min} )	10 / 20 kg
Margen de temperatura	–25 °C ... +55 °C
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio
Material del acoplamiento de husillo, maneta en cruz	aleación Al
Diámetro	43 mm
Cabezal para	husillo con pasador
Acoplamiento enchufable resistente a la torsión, pieza terminal incluida	no
Equipo	pértiga de puesta a tierra

Product 769400 was added to Notepad.

Go to Notepad

Product 769400 was added to the cart.

Go to Web-Shop

Part No. 769500 ESTC SQL 5000

GTIN 4013364080904, Customs tariff No. (EU): 82055980, Gross weight: 5.02 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Longitud total (l_{G max} / I_{G min} )	5015 / 2680 mm
Longitud de la maneta (I_H )	1900 mm
Peso máximo sobre el cabezal (l_{G max} / I_{G min} )	10 / 20 kg
Diámetro	43 mm

Longitud total (l_{G max} / I_{G min} )	5015 / 2680 mm
Longitud de la maneta (I_H )	1900 mm
Peso máximo sobre el cabezal (l_{G max} / I_{G min} )	10 / 20 kg
Margen de temperatura	–25 °C ... +55 °C
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio
Material del acoplamiento de husillo, maneta en cruz	aleación Al
Diámetro	43 mm
Cabezal para	husillo con pasador
Acoplamiento enchufable resistente a la torsión, pieza terminal incluida	no
Equipo	pértiga de puesta a tierra

Product 769500 was added to Notepad.

Go to Notepad

Product 769500 was added to the cart.

Go to Web-Shop

Telescópica con conexión para pasador y acoplamiento enchufable

1 Product

Part No. 769300 ESTC SQL STK 3000

GTIN 4013364080867, Customs tariff No. (EU): 82055980, Gross weight: 3.80 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Longitud total (l_{G max} / I_{G min} )	3015 / 1760 mm
Longitud de la maneta (I_H )	900 mm
Peso máximo sobre el cabezal (l_{G max} / I_{G min} )	10 / 20 kg
Diámetro	43 mm

Longitud total (l_{G max} / I_{G min} )	3015 / 1760 mm
Longitud de la maneta (I_H )	900 mm
Peso máximo sobre el cabezal (l_{G max} / I_{G min} )	10 / 20 kg
Margen de temperatura	–25 °C ... +55 °C
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio
Material del acoplamiento de husillo, maneta en cruz	aleación Al
Diámetro	43 mm
Cabezal para	husillo con pasador
Acoplamiento enchufable resistente a la torsión, pieza terminal incluida	sí
Equipo	pértiga de puesta a tierra

Product 769300 was added to Notepad.

Go to Notepad

Product 769300 was added to the cart.

Go to Web-Shop

Varias partes. Pieza de cabezal

Con acoplamiento de bayoneta de aluminio y acoplamiento con tornillo de aluminio para utilizar como pieza terminal.

1 Product

Part No. 769503 EST KS SQL 1500

GTIN 4013364003996, Customs tariff No. (EU): 82055980, Gross weight: 2.39 kg, PU: 1.00 unidad(es)

Images

Additional information

Technical data

Longitud total (l_G )	1600 mm
Peso máximo sobre el cabezal	20 kg
Diámetro	43 mm

Longitud total (l_G )	1600 mm
Peso máximo sobre el cabezal	20 kg
Margen de temperatura	–25 °C ... +55 °C
Material del tubo aislado	tubo de poliéster reforzado con fibra de vidrio
Material del acoplamiento de husillo	aleación Al
Diámetro	43 mm
Cabezal para	husillo con pasador
Equipo	pértiga de puesta a tierra - pieza de cabezal

Product 769503 was added to Notepad.

Go to Notepad

Product 769503 was added to the cart.

Go to Web-Shop

Varias partes. Pieza intermedia

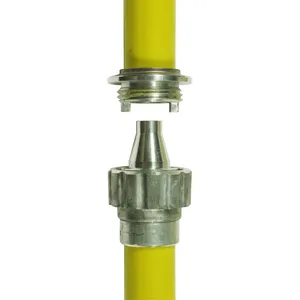

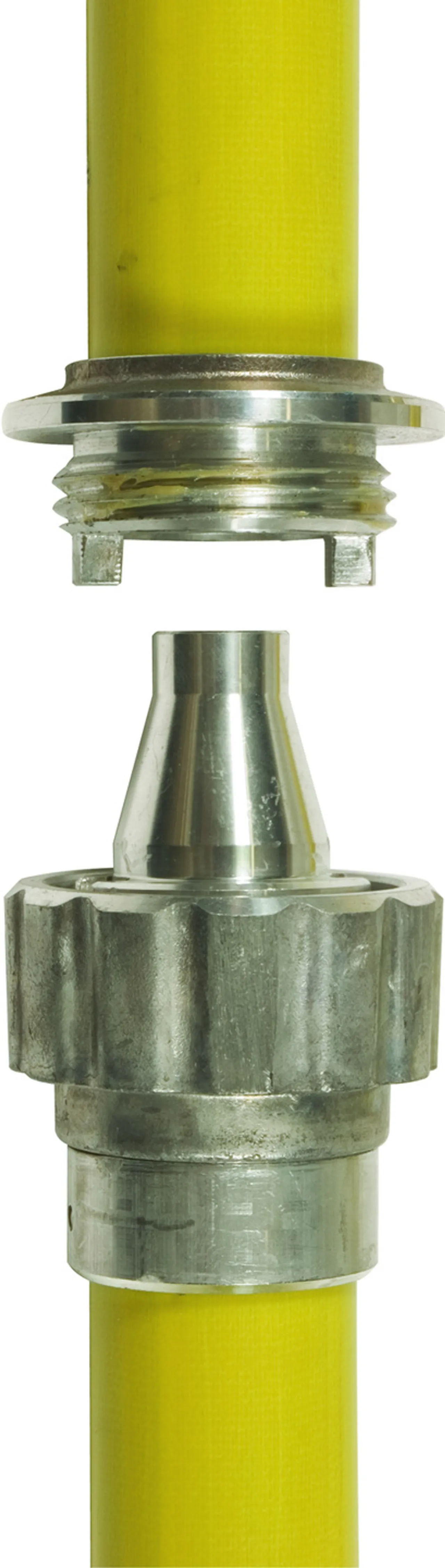

Con acoplamiento de aluminio con tornillo, clavija con tuerca y parte de casquillo.

1 Product

Part No. 769504 EST ZS 1500

GTIN 4013364004559, Customs tariff No. (EU): 82055980, Gross weight: 2.39 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Longitud total (l_G )	1580 mm
Diámetro	43 mm

Product 769504 was added to Notepad.

Go to Notepad

Product 769504 was added to the cart.

Go to Web-Shop

Varias partes. Pieza terminal

Con enganche y tuerca de acoplo en aluminio con tornillo y pieza terminal con ojete anular.

1 Product

Part No. 769505 EST ES 1500

GTIN 4013364004566, Customs tariff No. (EU): 82055980, Gross weight: 2.46 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Longitud total (l_G )	1590 mm
Diámetro	43 mm

Product 769505 was added to Notepad.

Go to Notepad

Product 769505 was added to the cart.

Go to Web-Shop
