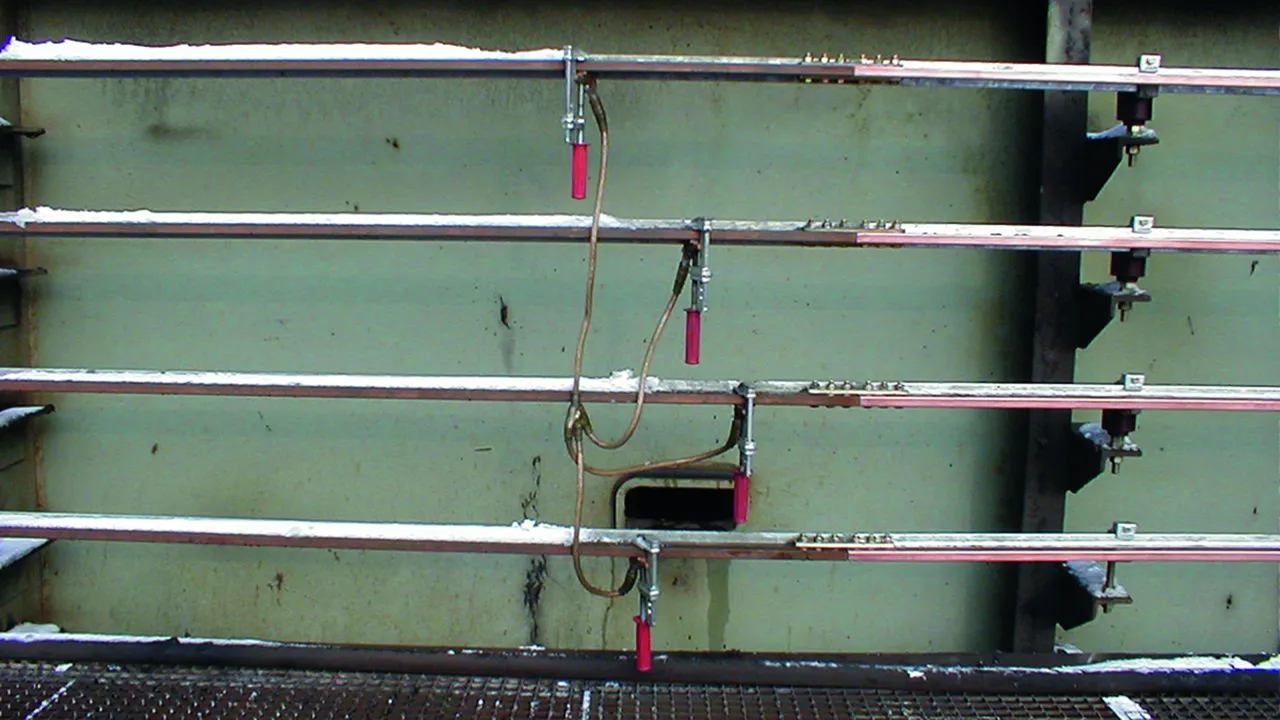

Equipos de puesta a tierra y cortocircuito para barras conductoras de grúas

Para barras conductoras aisladas o desnudas de grúas o aparatos elevadores
Las bornas pueden enclavarse en varias posiciones dentro de su margen de sujeción
Las entradas de cable y la pieza de nudo están revestidas con plástico a prueba de agua con protección adicional contra pandeo
Otras longitudes de cable pueden seleccionarse online a través del configurador EaS

Details

lorem ipsum — Barras conductoras aisladas

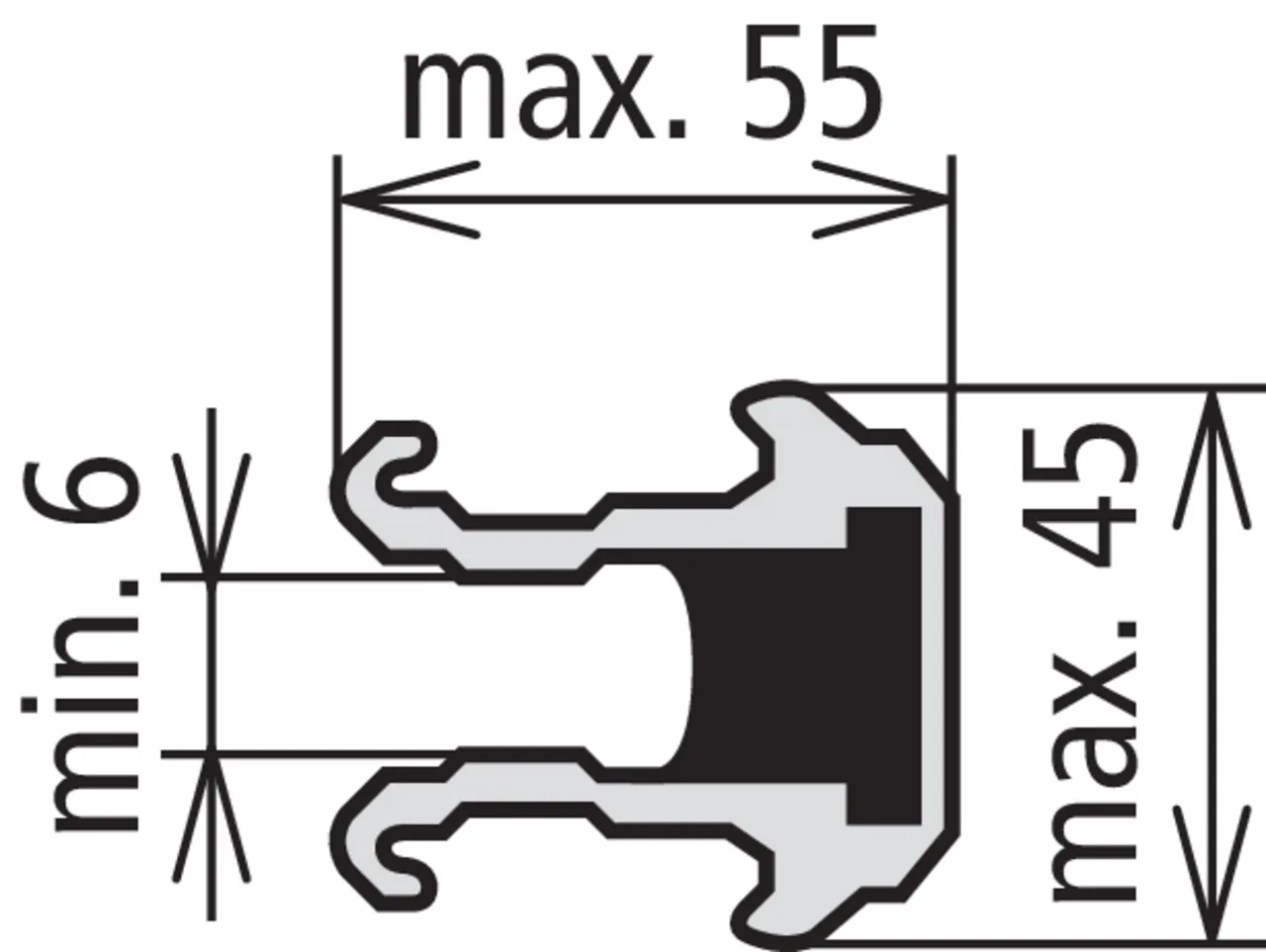

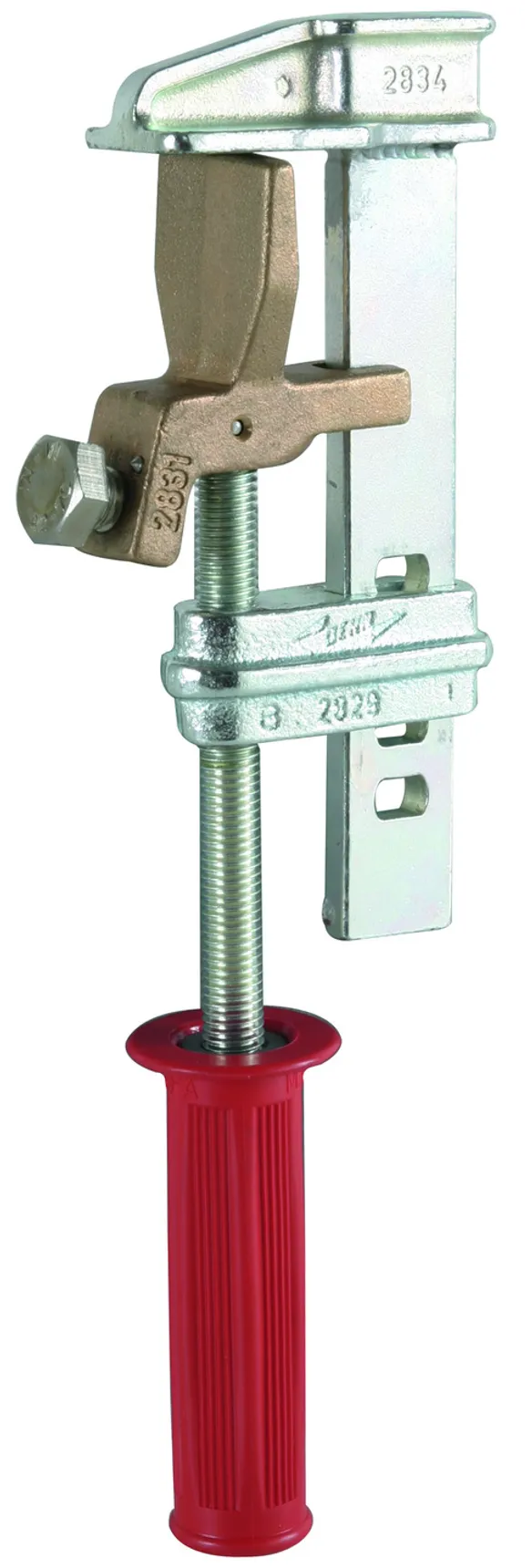

Con bornas para barras conductoras aisladas

3 Products

Part No. VH8QTCZ EKV3 25IS ZK VH8QTCZ

GTIN 4013364163775, Customs tariff No. (EU): 85359000, Gross weight: 5.59 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Margen de apriete	55 mm
Corriente máx. de cortocircuito I_k 0,5 s	7,0 kA
Corriente máx. de cortocircuito I_k 1 s	4,9 kA
Importante: Por favor indique el número de variante específico cuando envíe su pedido.

Margen de apriete	55 mm
Versión	tripolar
Sección del cable (lado de fase)	25 mm²
Sección del cable (lado de tierra)	25 mm²

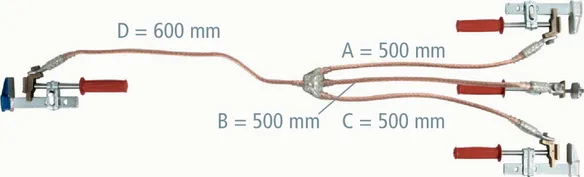

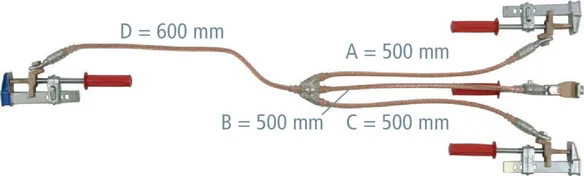

Longitud del cable de fase A	500 mm
Longitud del cable de fase B	500 mm
Longitud del cable de fase C	500 mm
Longitud del cable de tierra	600 mm
Aislamiento total	no
Corriente máx. de cortocircuito I_k 0,5 s	7,0 kA
Corriente máx. de cortocircuito I_k 1 s	4,9 kA
Material de la borna	GT/gal Zn
Material de las piezas de presión	aleación Cu
Material de los cables de cortocircuito	Cu , altamente flexible
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Importante: Por favor indique el número de variante específico cuando envíe su pedido.

Product VH8QTCZ was added to Notepad.

Go to Notepad

Product VH8QTCZ was added to the cart.

Go to Web-Shop

Part No. VKB2Q6J EKV3 35IS ZK VKB2Q6J

GTIN 4013364163829, Customs tariff No. (EU): 85359000, Gross weight: 5.75 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Margen de apriete	55 mm
Corriente máx. de cortocircuito I_k 0,5 s	10,0 kA
Corriente máx. de cortocircuito I_k 1 s	6,9 kA
Importante: Por favor indique el número de variante específico cuando envíe su pedido.

Margen de apriete	55 mm
Versión	tripolar
Sección del cable (lado de fase)	35 mm²
Sección del cable (lado de tierra)	35 mm²
Longitud del cable de fase A	500 mm
Longitud del cable de fase B	500 mm
Longitud del cable de fase C	500 mm
Longitud del cable de tierra	600 mm
Aislamiento total	no
Corriente máx. de cortocircuito I_k 0,5 s	10,0 kA
Corriente máx. de cortocircuito I_k 1 s	6,9 kA
Material de la borna	GT/gal Zn
Material de las piezas de presión	aleación Cu
Material de los cables de cortocircuito	Cu , altamente flexible
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Importante: Por favor indique el número de variante específico cuando envíe su pedido.

Product VKB2Q6J was added to Notepad.

Go to Notepad

Product VKB2Q6J was added to the cart.

Go to Web-Shop

Part No. VP6YV4T EKV3 50IS ZK VP6YV4T

GTIN 4013364162686, Customs tariff No. (EU): 85359000, Gross weight: 6.30 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Margen de apriete	55 mm
Corriente máx. de cortocircuito I_k 0,5 s	14,0 kA
Corriente máx. de cortocircuito I_k 1 s	9,9 kA
Importante: Por favor indique el número de variante específico cuando envíe su pedido.

Margen de apriete	55 mm
Versión	tripolar
Sección del cable (lado de fase)	50 mm²
Sección del cable (lado de tierra)	50 mm²
Longitud del cable de fase A	500 mm
Longitud del cable de fase B	500 mm
Longitud del cable de fase C	500 mm
Longitud del cable de tierra	600 mm
Aislamiento total	no
Corriente máx. de cortocircuito I_k 0,5 s	14,0 kA
Corriente máx. de cortocircuito I_k 1 s	9,9 kA
Material de la borna	GT/gal Zn
Material de las piezas de presión	aleación Cu
Material de los cables de cortocircuito	Cu , altamente flexible
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Importante: Por favor indique el número de variante específico cuando envíe su pedido.

Product VP6YV4T was added to Notepad.

Go to Notepad

Product VP6YV4T was added to the cart.

Go to Web-Shop

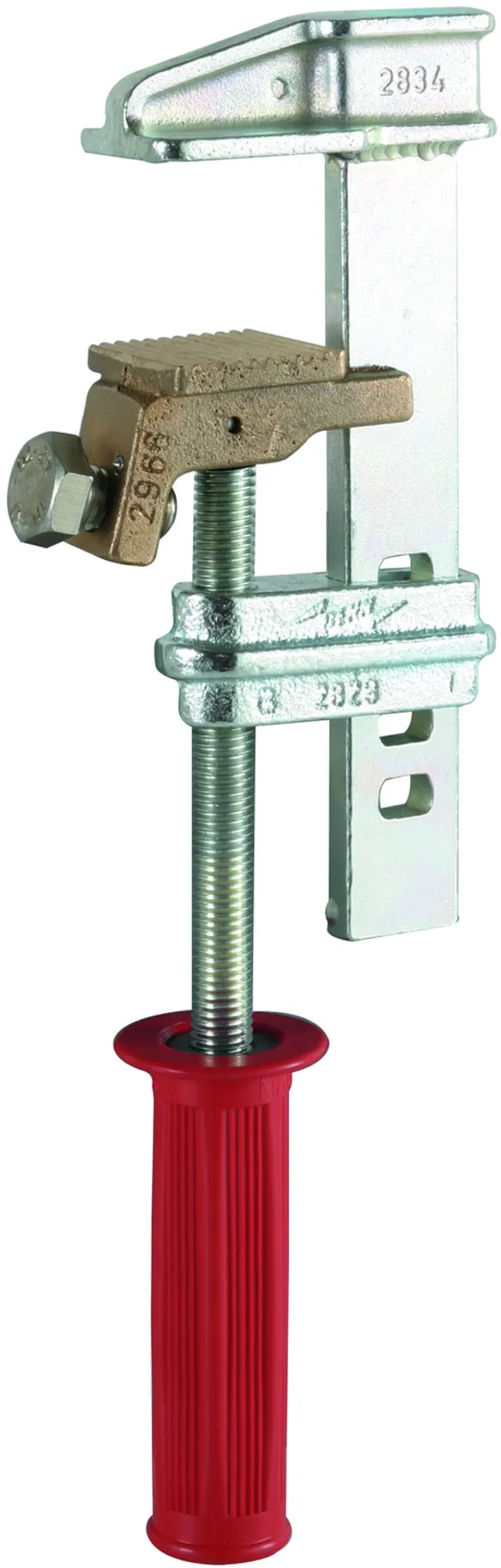

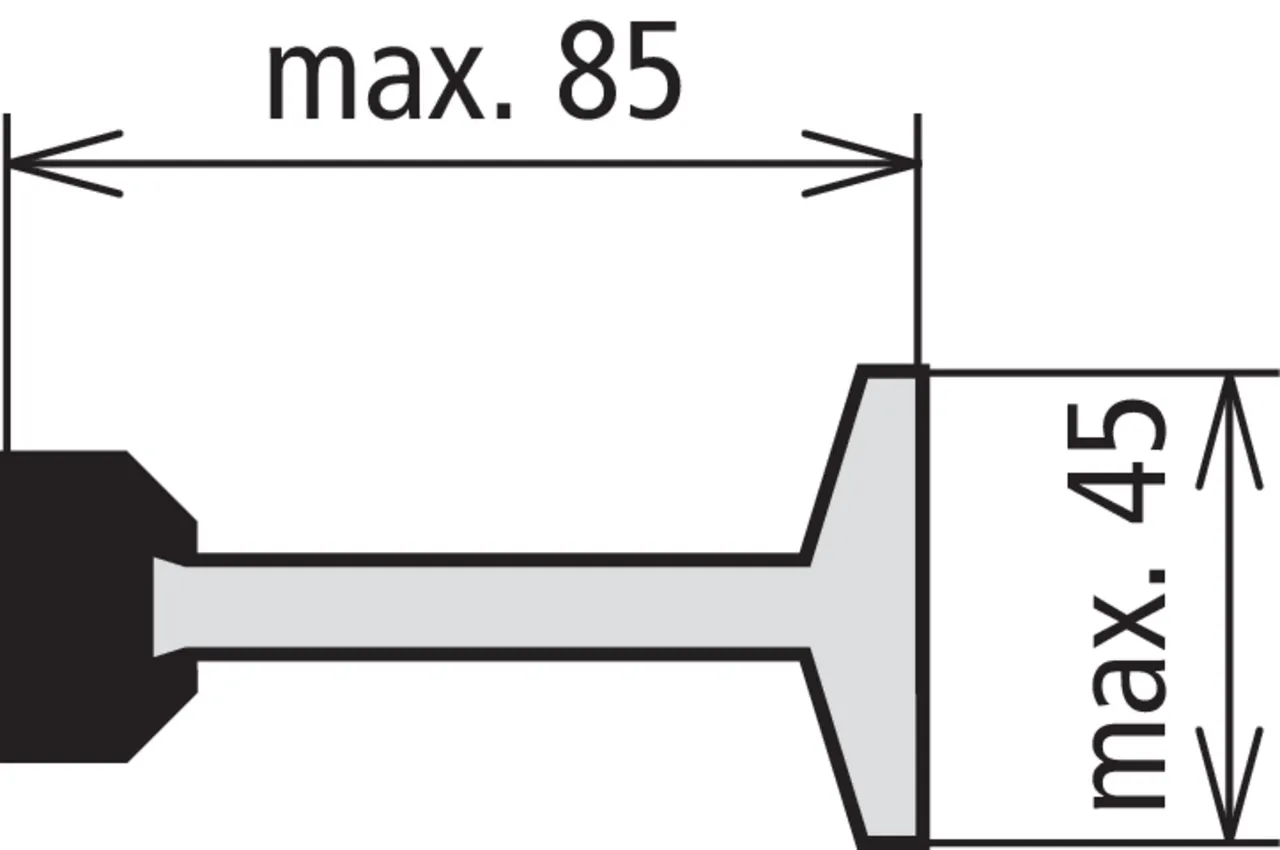

Con bornas para barras conductoras desnudas

2 Products

Part No. VQKTK4T EKV3 25BS ZK VQKTK4T

GTIN 4013364163768, Customs tariff No. (EU): 85359000, Gross weight: 5.40 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Margen de apriete	85 mm
Corriente máx. de cortocircuito I_k 0,5 s	7,0 kA
Corriente máx. de cortocircuito I_k 1 s	4,9 kA
Importante: Por favor indique el número de variante específico cuando envíe su pedido.

Margen de apriete	85 mm
Versión	tripolar
Sección del cable (lado de fase)	25 mm²
Sección del cable (lado de tierra)	25 mm²
Longitud del cable de fase A	500 mm
Longitud del cable de fase B	500 mm
Longitud del cable de fase C	500 mm
Longitud del cable de tierra	600 mm
Aislamiento total	no
Corriente máx. de cortocircuito I_k 0,5 s	7,0 kA
Corriente máx. de cortocircuito I_k 1 s	4,9 kA
Material de la borna	GT/gal Zn
Material de las piezas de presión	aleación Cu
Material de los cables de cortocircuito	Cu , altamente flexible
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Importante: Por favor indique el número de variante específico cuando envíe su pedido.

Product VQKTK4T was added to Notepad.

Go to Notepad

Product VQKTK4T was added to the cart.

Go to Web-Shop

Part No. VN63A91 EKV3 35BS ZK VN63A91

GTIN 4013364163812, Customs tariff No. (EU): 85359000, Gross weight: 5.56 kg, PU: 1.00 unidad(es)

Images

Open PDF

Additional information

Technical data

Margen de apriete	85 mm
Corriente máx. de cortocircuito I_k 0,5 s	10,0 kA
Corriente máx. de cortocircuito I_k 1 s	6,9 kA
Importante: Por favor indique el número de variante específico cuando envíe su pedido.

Margen de apriete	85 mm
Versión	tripolar
Sección del cable (lado de fase)	35 mm²
Sección del cable (lado de tierra)	35 mm²
Longitud del cable de fase A	500 mm
Longitud del cable de fase B	500 mm
Longitud del cable de fase C	500 mm
Longitud del cable de tierra	600 mm
Aislamiento total	no
Corriente máx. de cortocircuito I_k 0,5 s	10,0 kA
Corriente máx. de cortocircuito I_k 1 s	6,9 kA
Material de la borna	GT/gal Zn
Material de las piezas de presión	aleación Cu
Material de los cables de cortocircuito	Cu , altamente flexible
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Importante: Por favor indique el número de variante específico cuando envíe su pedido.

Product VN63A91 was added to Notepad.

Go to Notepad

Product VN63A91 was added to the cart.

Go to Web-Shop
