Varilla de cortocircuito

Cree simplemente la adecuada barra de cortocircuito online
Configuración individual
Verificación de plausibilidad permanente en el trasfondo
Con ranura longitudinal para un contacto seguro
Alta resistencia a cortocircuitos hasta máx. 130 kA/0,5 s para instalaciones de baja tensión (BT) y 80 kA/0,5 s para sistemas de media tensión (MT)

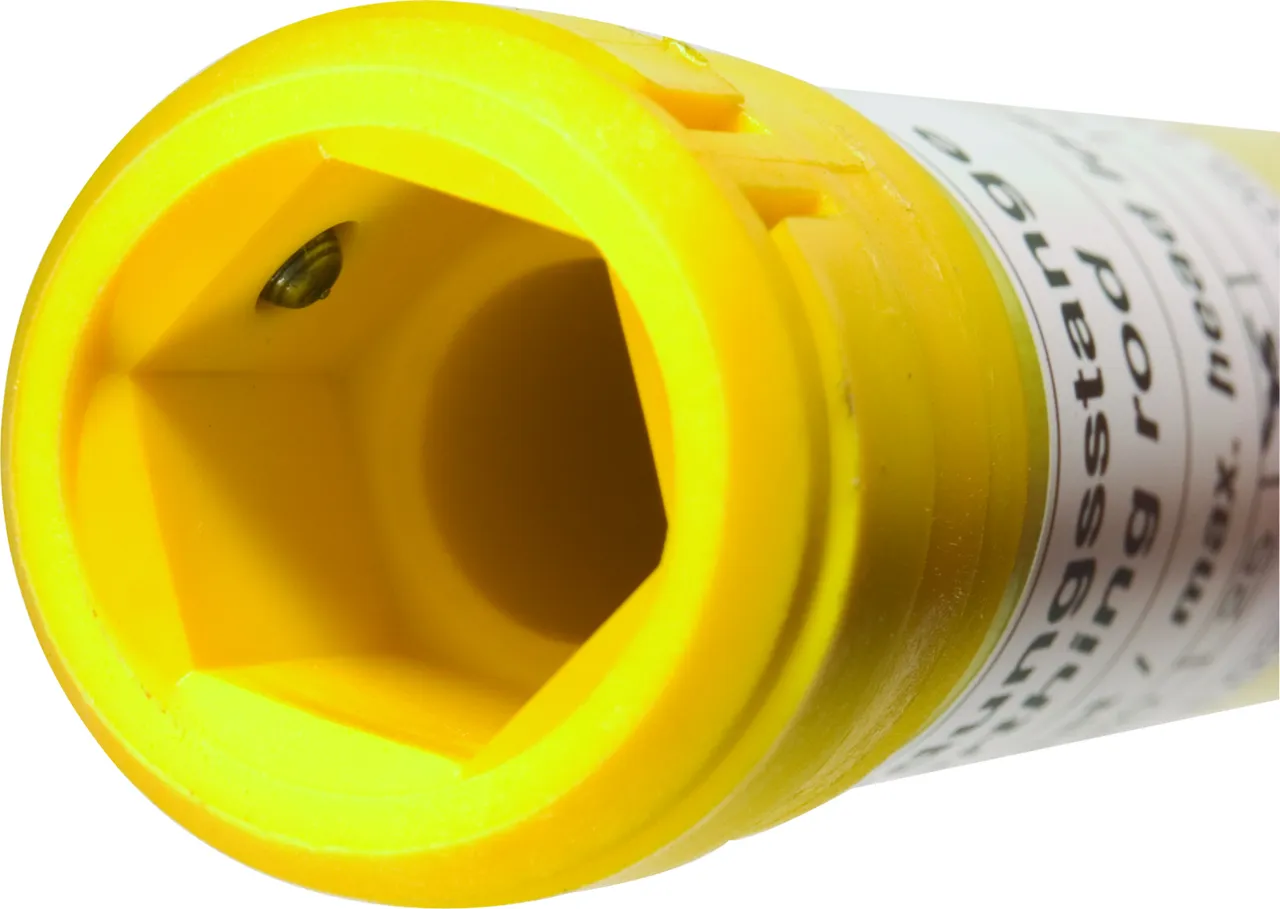

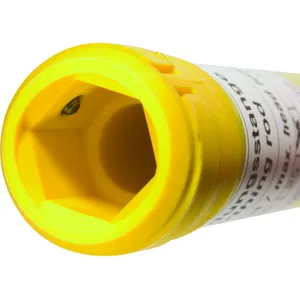

Manejo con pértigas de puesta a tierra, versión con husillo hexagonal o husillo con pasador
Otras longitudes de barras o cables de tierra pueden seleccionarse online a través del configurador EaS

Details

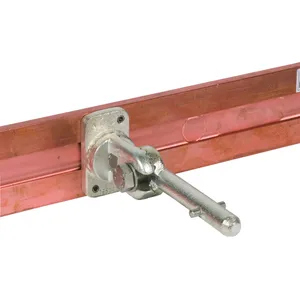

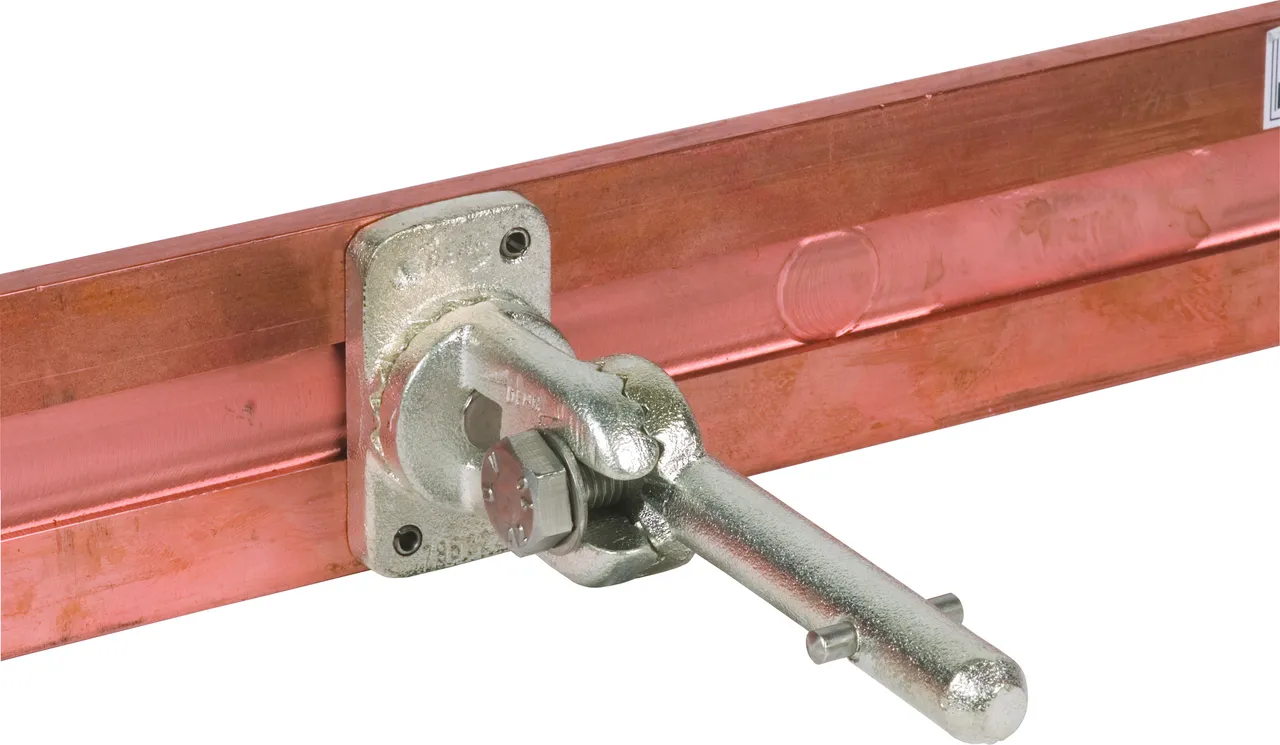

**SQ:** Husillo con pasador (versión bayoneta)

lorem ipsum — **SQ:** Husillo con pasador (versión bayoneta)

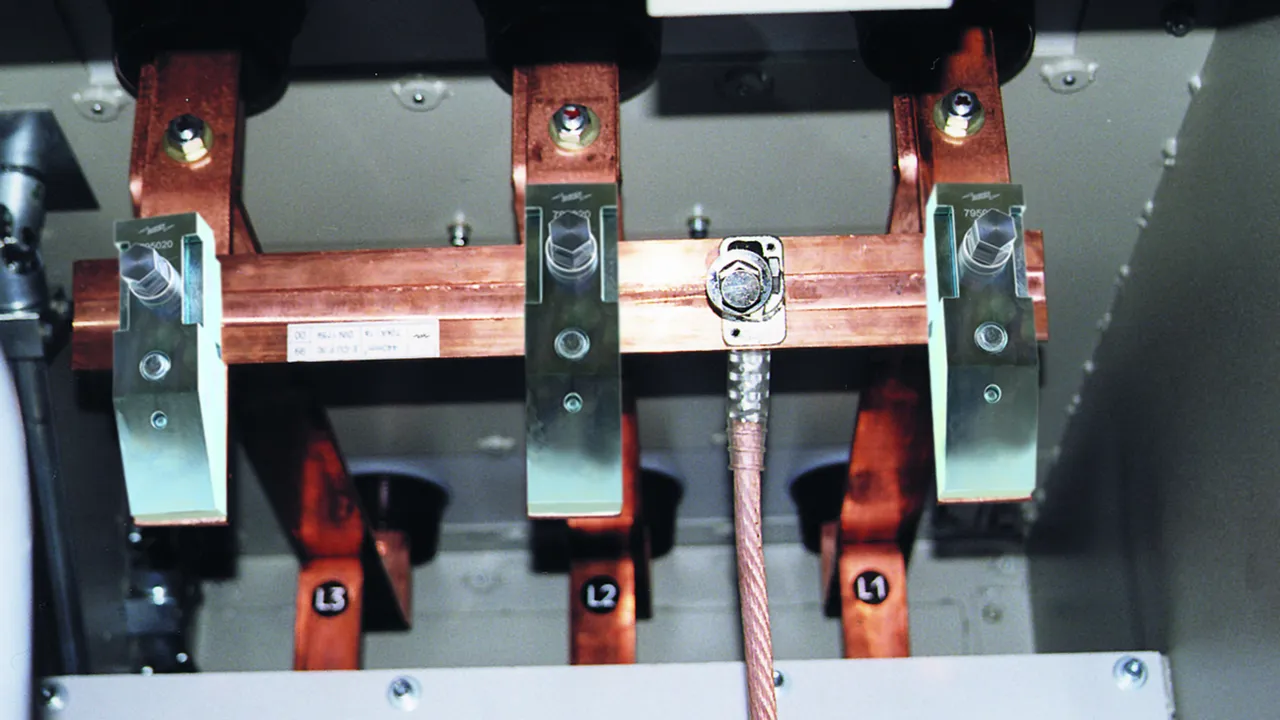

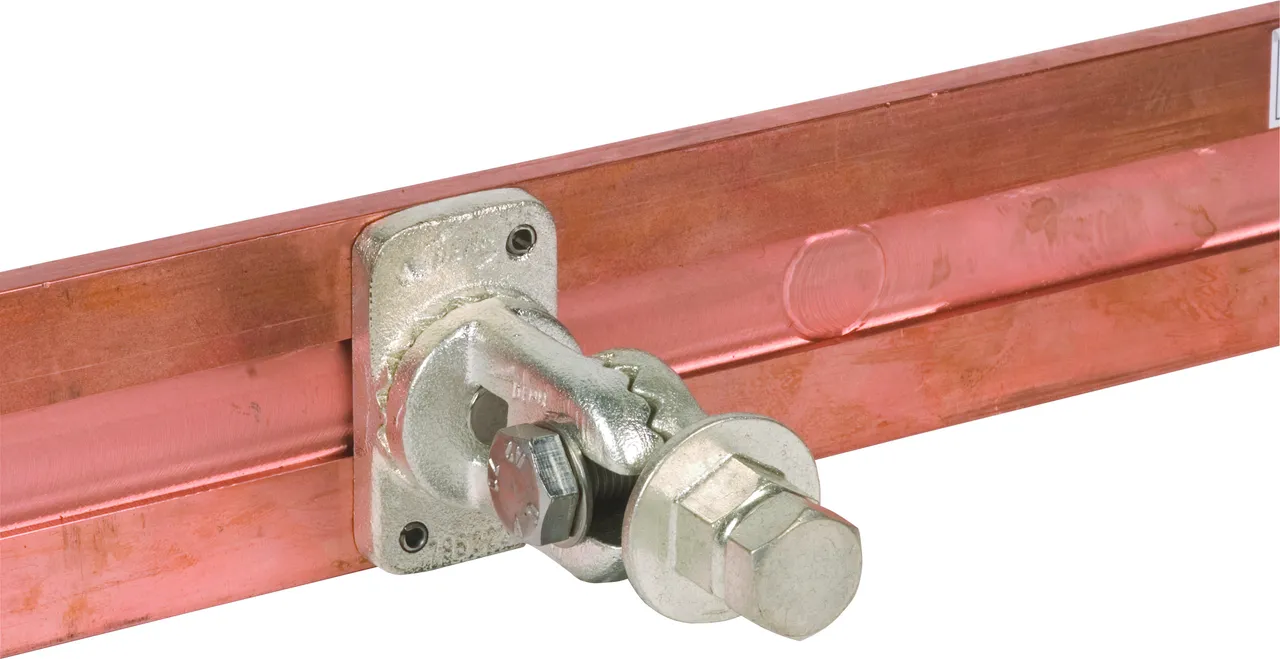

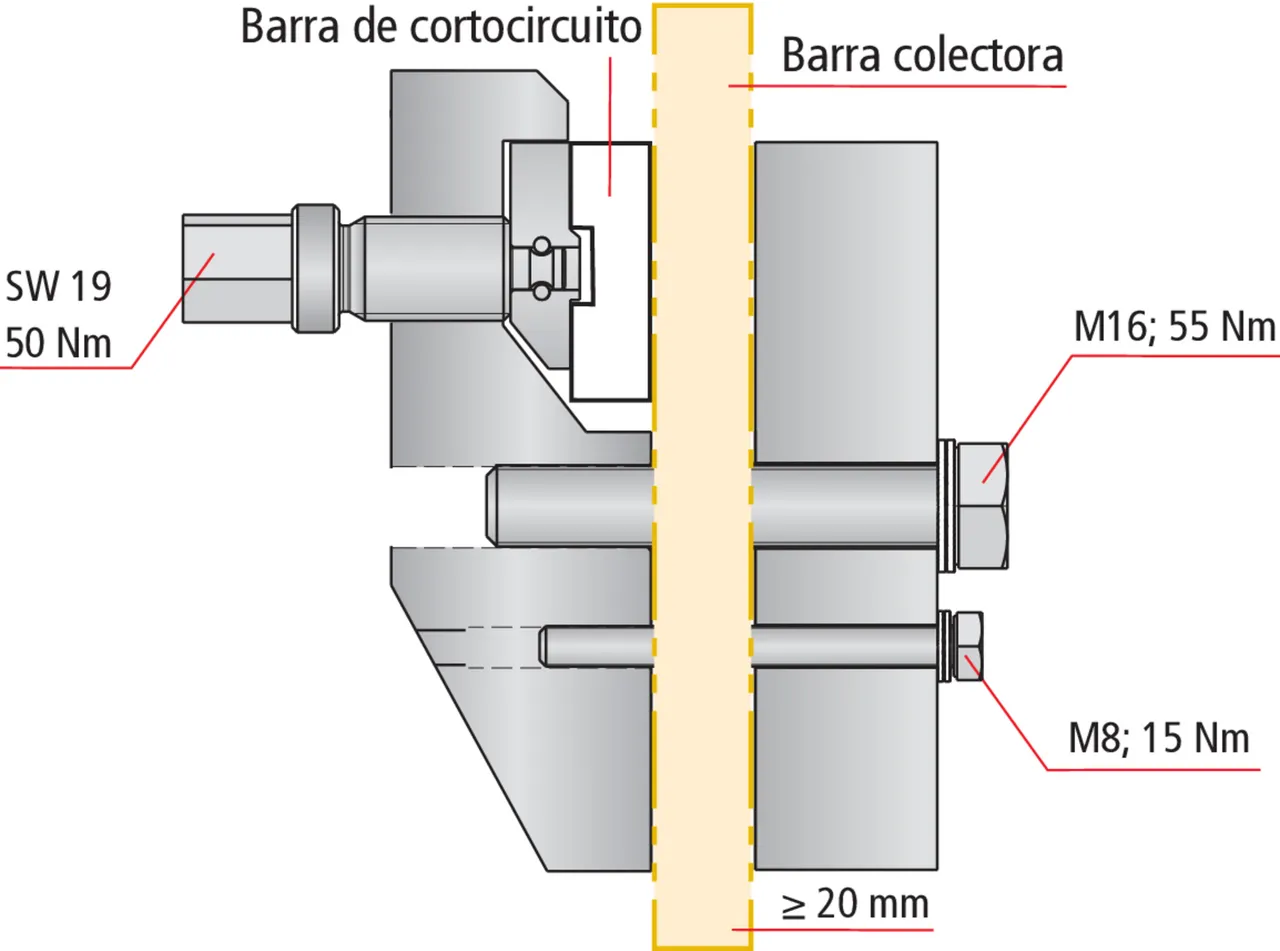

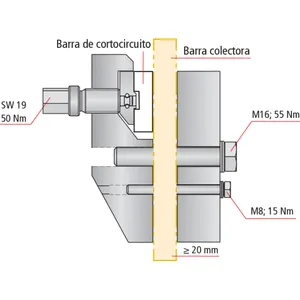

Punto fijo de apriete montado sobre una barra colectora y barra de cortocircuito colocada

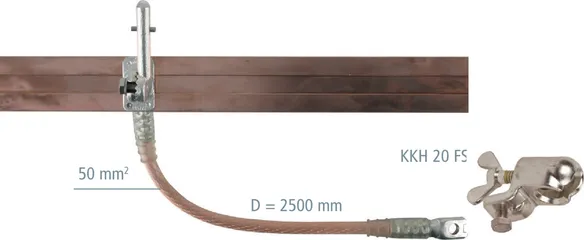

Varilla de cortocircuito de cobre

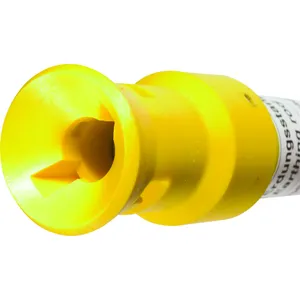

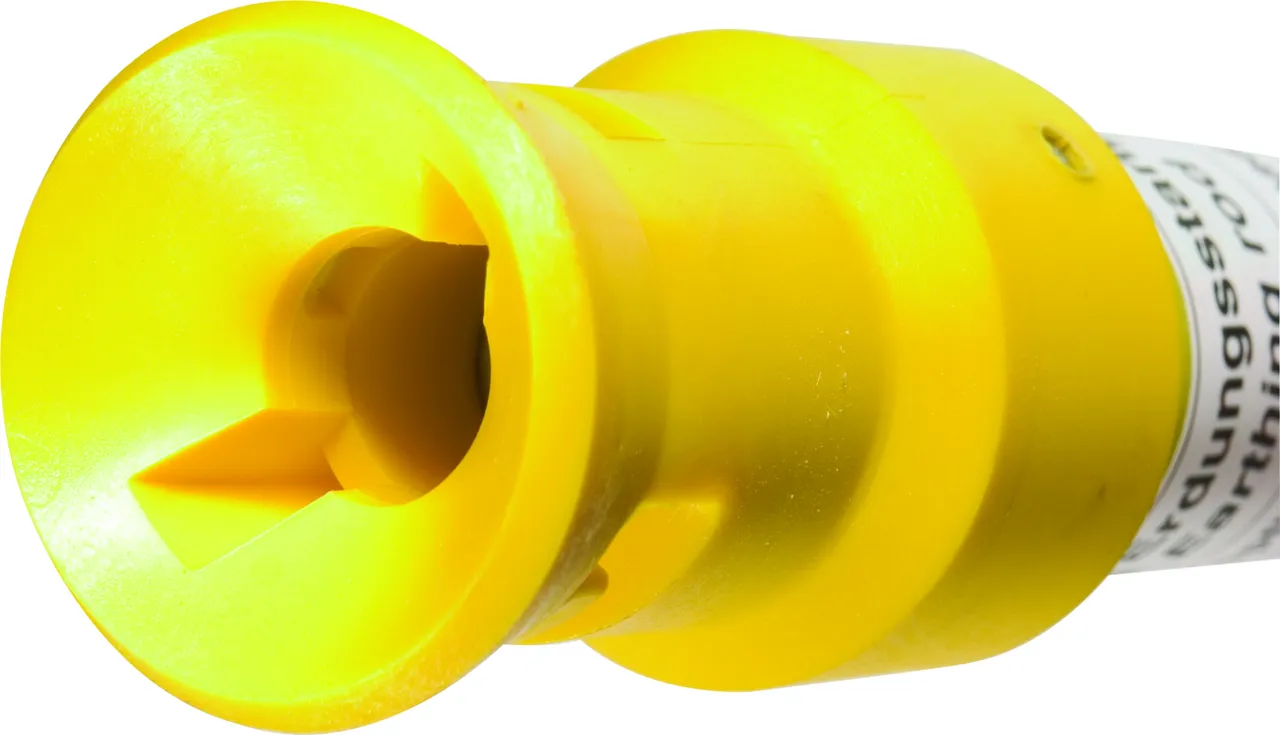

Lado de tierra con cubierta rígida de cabeza esférica (KKH 20 FS)

4 Products

Part No. VL2FG28 KS SQ C NS VL2FG28

GTIN 4013364450820, Customs tariff No. (EU): 85359000, Gross weight: 6.18 kg, PU: 1.00 unidad(es)

Images

Additional information

Technical data

Aplicación	BT
Equipo de enganche	SQ

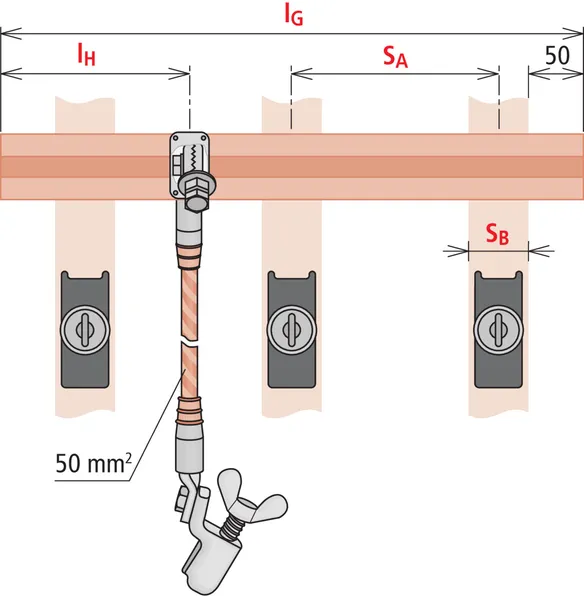

Posición del equipo de enganche (I_H )	175 mm
Longitud total (I_G )	500 mm
Distancia de las varillas (S_A )	150 mm
Corriente máx. de cortocircuito I_k 0,5 s	130 kA
Corriente máx. de cortocircuito I_k1 s	90 kA
Importante: Por favor indique el número de variante específico cuando envíe su pedido.

Aplicación	BT
Equipo de enganche	SQ
Posición del equipo de enganche (I_H )	175 mm
Dimensiones del perfil	60 x 12 mm
Altura	60 mm
Ancho	12 mm
Longitud total (I_G )	500 mm
Distancia de las varillas (S_A )	150 mm
Corriente máx. de cortocircuito I_k 0,5 s	130 kA
Corriente máx. de cortocircuito I_k1 s	90 kA
Lugar de empleo	instalaciones de baja tensión
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la varilla de cortocircuito	cobre
Material del cable	Cu , altamente flexible
Sección del cable	50 mm²
Longitud del cable	2500 mm
Importante: Por favor indique el número de variante específico cuando envíe su pedido.

Product VL2FG28 was added to Notepad.

Go to Notepad

Product VL2FG28 was added to the cart.

Go to Web-Shop

Part No. VHNEFQE KS SK C NS VHNEFQE

GTIN 4013364450837, Customs tariff No. (EU): 85359000, Gross weight: 6.14 kg, PU: 1.00 unidad(es)

Images

Additional information

Technical data

Aplicación	BT
Equipo de enganche	SK
Posición del equipo de enganche (I_H )	175 mm
Longitud total (I_G )	500 mm
Distancia de las varillas (S_A )	150 mm
Corriente máx. de cortocircuito I_k 0,5 s	130 kA
Corriente máx. de cortocircuito I_k1 s	90 kA
Importante: Por favor indique el número de variante específico cuando envíe su pedido.

Aplicación	BT
Equipo de enganche	SK
Posición del equipo de enganche (I_H )	175 mm
Dimensiones del perfil	60 x 12 mm
Altura	60 mm
Ancho	12 mm
Longitud total (I_G )	500 mm
Distancia de las varillas (S_A )	150 mm
Corriente máx. de cortocircuito I_k 0,5 s	130 kA
Corriente máx. de cortocircuito I_k1 s	90 kA
Lugar de empleo	instalaciones de baja tensión
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la varilla de cortocircuito	cobre
Material del cable	Cu , altamente flexible
Sección del cable	50 mm²
Longitud del cable	2500 mm
Importante: Por favor indique el número de variante específico cuando envíe su pedido.

Product VHNEFQE was added to Notepad.

Go to Notepad

Product VHNEFQE was added to the cart.

Go to Web-Shop

Part No. VV7M6CQ KSX SQ C MS VV7M6CQ

GTIN 4013364461963, Customs tariff No. (EU): 85359000, Gross weight: 10.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Technical data

Aplicación	MT
Equipo de enganche	SQ
Posición del equipo de enganche (I_H )	525 mm
Longitud total (I_G )	1500 mm
Distancia de las varillas (S_A )	450 mm
Corriente máx. de cortocircuito I_k 0,5 s	80 kA
Corriente máx. de cortocircuito I_k1 s	80 kA
Importante: Por favor indique el número de variante específico cuando envíe su pedido.

Aplicación	MT
Equipo de enganche	SQ
Posición del equipo de enganche (I_H )	525 mm
Dimensiones del perfil	60 x 12 mm
Altura	60 mm
Ancho	12 mm
Longitud total (I_G )	1500 mm
Distancia de las varillas (S_A )	450 mm
Corriente máx. de cortocircuito I_k 0,5 s	80 kA
Corriente máx. de cortocircuito I_k1 s	80 kA
Lugar de empleo	instalaciones de media tensión
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la varilla de cortocircuito	cobre
Material del cable	Cu , altamente flexible
Sección del cable	50 mm²
Longitud del cable	2500 mm
Importante: Por favor indique el número de variante específico cuando envíe su pedido.

Product VV7M6CQ was added to Notepad.

Go to Notepad

Product VV7M6CQ was added to the cart.

Go to Web-Shop

Part No. V5DHK24 KSX SK C MS V5DHK24

GTIN 4013364461970, Customs tariff No. (EU): 85359000, Gross weight: 10.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Technical data

Aplicación	MT
Equipo de enganche	SK
Posición del equipo de enganche (I_H )	525 mm
Longitud total (I_G )	1500 mm
Distancia de las varillas (S_A )	450 mm
Corriente máx. de cortocircuito I_k 0,5 s	80 kA
Corriente máx. de cortocircuito I_k1 s	80 kA
Importante: Por favor indique el número de variante específico cuando envíe su pedido.

Aplicación	MT
Equipo de enganche	SK
Posición del equipo de enganche (I_H )	525 mm
Dimensiones del perfil	60 x 12 mm
Altura	60 mm
Ancho	12 mm
Longitud total (I_G )	1500 mm
Distancia de las varillas (S_A )	450 mm
Corriente máx. de cortocircuito I_k 0,5 s	80 kA
Corriente máx. de cortocircuito I_k1 s	80 kA
Lugar de empleo	instalaciones de media tensión
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la varilla de cortocircuito	cobre
Material del cable	Cu , altamente flexible
Sección del cable	50 mm²
Longitud del cable	2500 mm
Importante: Por favor indique el número de variante específico cuando envíe su pedido.

Product V5DHK24 was added to Notepad.

Go to Notepad

Product V5DHK24 was added to the cart.

Go to Web-Shop

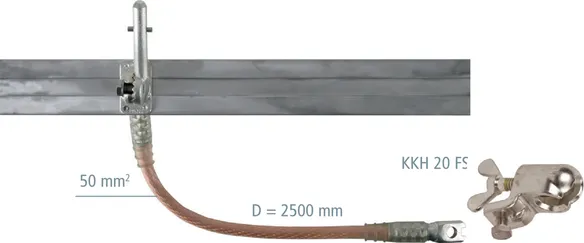

Varilla de cortocircuito de aluminio

Lado de tierra con cubierta rígida de cabeza esférica (KKH 20 FS)

4 Products

Part No. VNRLBXU KS SQ A NS VNRLBXU

GTIN 4013364450868, Customs tariff No. (EU): 85359000, Gross weight: 10.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Technical data

Aplicación	BT
Equipo de enganche	SQ

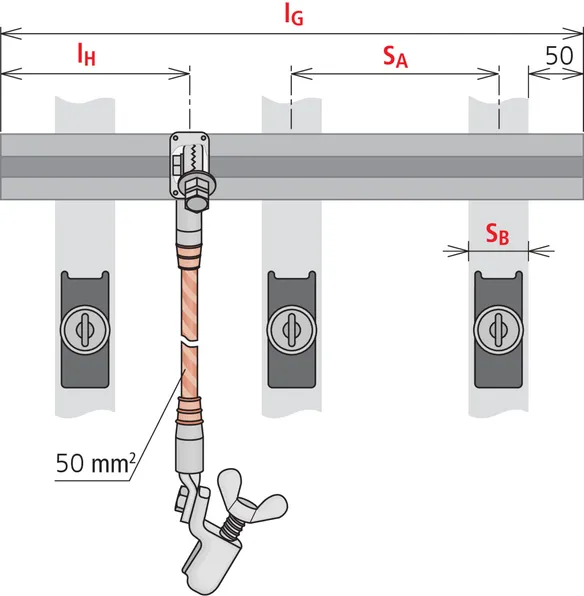

Posición del equipo de enganche (I_H )	175 mm
Longitud total (I_G )	500 mm
Distancia de las varillas (S_A )	150 mm
Corriente máx. de cortocircuito I_k 0,5 s	90 kA
Corriente máx. de cortocircuito I_k1 s	64 kA
Importante: Por favor indique el número de variante específico cuando envíe su pedido. Atención: Otras versiones pueden configurarse online a través del configurador EaS.

Aplicación	BT
Equipo de enganche	SQ
Posición del equipo de enganche (I_H )	175 mm
Dimensiones del perfil	60 x 12 mm
Altura	60 mm
Ancho	12 mm
Longitud total (I_G )	500 mm
Distancia de las varillas (S_A )	150 mm
Corriente máx. de cortocircuito I_k 0,5 s	90 kA
Corriente máx. de cortocircuito I_k1 s	64 kA
Lugar de empleo	instalaciones de baja tensión
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la varilla de cortocircuito	aluminio
Material del cable	Cu , altamente flexible
Sección del cable	50 mm²
Longitud del cable	2500 mm
Importante: Por favor indique el número de variante específico cuando envíe su pedido. Atención: Otras versiones pueden configurarse online a través del configurador EaS.

Product VNRLBXU was added to Notepad.

Go to Notepad

Product VNRLBXU was added to the cart.

Go to Web-Shop

Part No. VP33XYL KS SK A NS VP33XYL

GTIN 4013364450875, Customs tariff No. (EU): 85359000, Gross weight: 10.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Technical data

Aplicación	BT
Equipo de enganche	SK
Posición del equipo de enganche (I_H )	175 mm
Longitud total (I_G )	500 mm
Distancia de las varillas (S_A )	150 mm
Corriente máx. de cortocircuito I_k 0,5 s	90 kA
Corriente máx. de cortocircuito I_k1 s	64 kA
Importante: Por favor indique el número de variante específico cuando envíe su pedido. Atención: Otras versiones pueden configurarse online a través del configurador EaS.

Aplicación	BT
Equipo de enganche	SK
Posición del equipo de enganche (I_H )	175 mm
Dimensiones del perfil	60 x 12 mm
Altura	60 mm
Ancho	12 mm
Longitud total (I_G )	500 mm
Distancia de las varillas (S_A )	150 mm
Corriente máx. de cortocircuito I_k 0,5 s	90 kA
Corriente máx. de cortocircuito I_k1 s	64 kA
Lugar de empleo	instalaciones de baja tensión
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la varilla de cortocircuito	aluminio
Material del cable	Cu , altamente flexible
Sección del cable	50 mm²
Longitud del cable	2500 mm
Importante: Por favor indique el número de variante específico cuando envíe su pedido. Atención: Otras versiones pueden configurarse online a través del configurador EaS.

Product VP33XYL was added to Notepad.

Go to Notepad

Product VP33XYL was added to the cart.

Go to Web-Shop

Part No. VSJ3Y6N KSX SQ A MS VSJ3Y6N

GTIN 4013364461994, Customs tariff No. (EU): 85359000, Gross weight: 10.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Technical data

Aplicación	MT
Equipo de enganche	SQ
Posición del equipo de enganche (I_H )	675 mm
Longitud total (I_G )	1500 mm
Distancia de las varillas (S_A )	450 mm
Corriente máx. de cortocircuito I_k 0,5 s	60 kA
Corriente máx. de cortocircuito I_k1 s	60 kA
Importante: Por favor indique el número de variante específico cuando envíe su pedido. Atención: Otras versiones pueden configurarse online a través del configurador EaS.

Aplicación	MT
Equipo de enganche	SQ
Posición del equipo de enganche (I_H )	675 mm
Dimensiones del perfil	60 x 12 mm
Altura	60 mm
Ancho	12 mm
Longitud total (I_G )	1500 mm
Distancia de las varillas (S_A )	450 mm
Corriente máx. de cortocircuito I_k 0,5 s	60 kA
Corriente máx. de cortocircuito I_k1 s	60 kA
Lugar de empleo	instalaciones de media tensión
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la varilla de cortocircuito	aluminio
Material del cable	Cu , altamente flexible
Sección del cable	50 mm²
Longitud del cable	2500 mm
Importante: Por favor indique el número de variante específico cuando envíe su pedido. Atención: Otras versiones pueden configurarse online a través del configurador EaS.

Product VSJ3Y6N was added to Notepad.

Go to Notepad

Product VSJ3Y6N was added to the cart.

Go to Web-Shop

Part No. VANH53Y KSX SK A MS VANH53Y

GTIN 4013364461987, Customs tariff No. (EU): 85359000, Gross weight: 10.00 kg, PU: 1.00 unidad(es)

Images

Additional information

Technical data

Aplicación	MT
Equipo de enganche	SK
Posición del equipo de enganche (I_H )	675 mm
Longitud total (I_G )	1500 mm
Distancia de las varillas (S_A )	450 mm
Corriente máx. de cortocircuito I_k 0,5 s	60 kA
Corriente máx. de cortocircuito I_k1 s	60 kA
Importante: Por favor indique el número de variante específico cuando envíe su pedido. Atención: Otras versiones pueden configurarse online a través del configurador EaS.

Aplicación	MT
Equipo de enganche	SK
Posición del equipo de enganche (I_H )	675 mm
Dimensiones del perfil	60 x 12 mm
Altura	60 mm
Ancho	12 mm
Longitud total (I_G )	1500 mm
Distancia de las varillas (S_A )	450 mm
Corriente máx. de cortocircuito I_k 0,5 s	60 kA
Corriente máx. de cortocircuito I_k1 s	60 kA
Lugar de empleo	instalaciones de media tensión
Normativa	DIN VDE 0683-100 (EN/IEC 61230)
Margen de temperatura	–25 °C ... +55 °C
Material de la varilla de cortocircuito	aluminio
Material del cable	Cu , altamente flexible
Sección del cable	50 mm²
Longitud del cable	2500 mm
Importante: Por favor indique el número de variante específico cuando envíe su pedido. Atención: Otras versiones pueden configurarse online a través del configurador EaS.

Product VANH53Y was added to Notepad.

Go to Notepad

Product VANH53Y was added to the cart.

Go to Web-Shop

Results for products (0)

Results for content (0)

Varilla de cortocircuito

Details

Varilla de cortocircuito de cobre

Part No. VL2FG28 KS SQ C NS VL2FG28

Product VL2FG28 was added to Notepad.

Product VL2FG28 was added to the cart.

Part No. VHNEFQE KS SK C NS VHNEFQE

Product VHNEFQE was added to Notepad.

Product VHNEFQE was added to the cart.

Part No. VV7M6CQ KSX SQ C MS VV7M6CQ

Product VV7M6CQ was added to Notepad.

Product VV7M6CQ was added to the cart.

Part No. V5DHK24 KSX SK C MS V5DHK24

Product V5DHK24 was added to Notepad.

Product V5DHK24 was added to the cart.

Varilla de cortocircuito de aluminio

Part No. VNRLBXU KS SQ A NS VNRLBXU

Product VNRLBXU was added to Notepad.

Product VNRLBXU was added to the cart.

Part No. VP33XYL KS SK A NS VP33XYL

Product VP33XYL was added to Notepad.

Product VP33XYL was added to the cart.

Part No. VSJ3Y6N KSX SQ A MS VSJ3Y6N

Product VSJ3Y6N was added to Notepad.

Product VSJ3Y6N was added to the cart.

Part No. VANH53Y KSX SK A MS VANH53Y

Product VANH53Y was added to Notepad.

Product VANH53Y was added to the cart.
