Soporte de conductores para el cable HVI power en zonas Ex

El propietario de un establecimiento con peligro de explosión está obligado a distribuir la diferentes instalaciones en diferentes zonas con peligro de explosión. Para estas instalaciones debe tenerse en cuenta el rayo como potencial fuente de encendido. Por las directivas nacionales de seguridad operativa es necesario un documento de protección contra explosiones. El documento de protección contra explosiones describe las diferentes zonas con peligro de explosión.

El producto cable HVI power es apropiado para su utilización en zonas con peligro de explosión de la zona Ex 1 (gases, vapores, mezclas) y de la zona Ex 21 (polvos).
Las condiciones de instalación particulares aseguran que se evite una chispa eléctrica en las piezas metálicas cercanas durante el paso de la corriente de rayo a través del cable HVI power.

Details

lorem ipsum
lorem ipsum

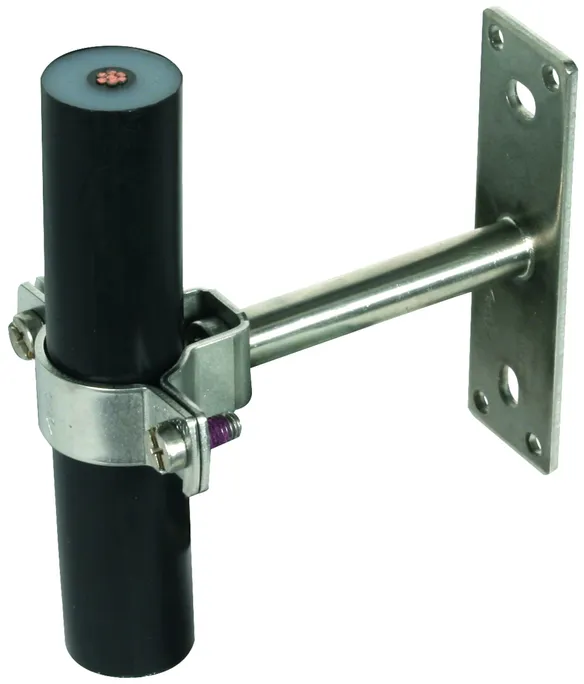

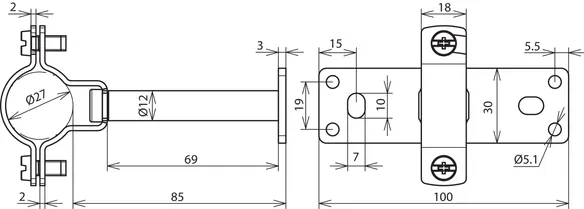

HVI power Ex W85 holder

Para la fijación a piezas de construcción metálicas (fachadas) en las zonas Ex 1 y 21.

1 Product

Part No. 275450 LH ZS 27 EX W85 BP V2A

GTIN 4013364244436, Customs tariff No. (EU): 85389099, Gross weight: 179.40 g, PU: 10.00 unidad(es)

Images

Additional information

Soporte de conductores
para el cable HVI power en zonas Ex, INOX
Soporte de conductores
para el cable HVI power en zonas Ex
con distanciador de 85 mm para la fijación
a partes metálicas de la construcción (fachadas)
en las zonas Ex 1 y21.
Inserción del soporte de conductores Rd: 27 mm
Fijación: [4x] Ø5,1 / [2x] 7 x 10 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: LH ZS 27 EX W85 BP V2A
art. no.: 275450
o equivalente

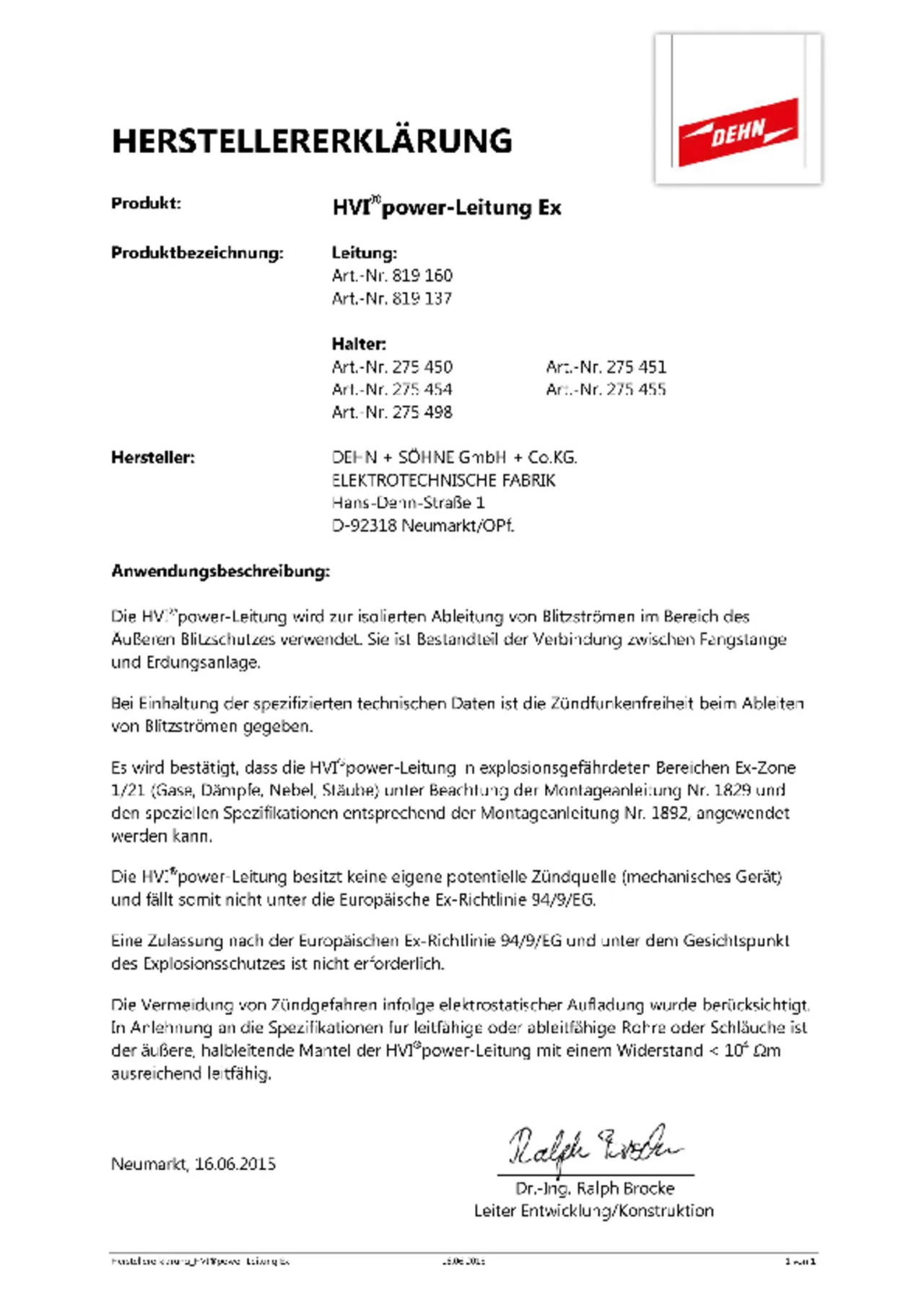

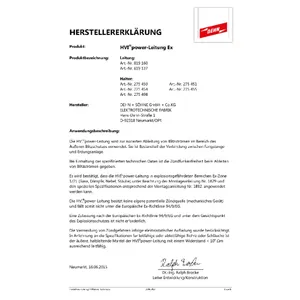

Certificates



Technical data

Material INOX
Inserción del soporte de conductores Rd 27 mm
Distancia de la pared 85 mm
Fijación [4x] Ø5,1 / [2x] 7 x 10 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 275450 was added to Notepad.

Go to Notepad

Product 275450 was added to the cart.

Go to Web-Shop

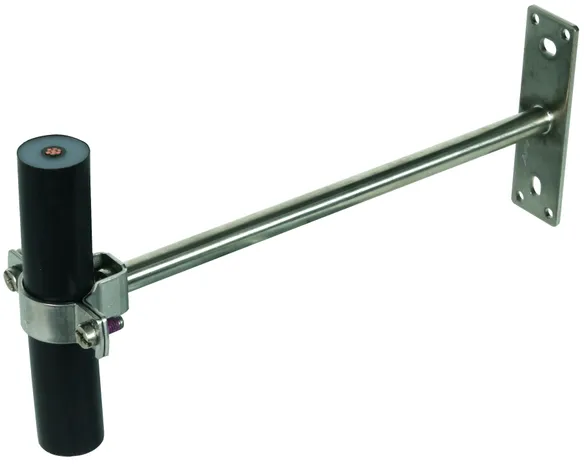

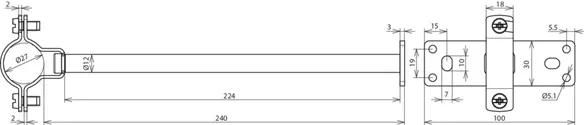

HVI power Ex W240 holder

Para la fijación a piezas de construcción metálicas (fachadas) en las zonas Ex 1 y 21.

1 Product

Part No. 275451 LH ZS 27 EX W240 BP V2A

GTIN 4013364244498, Customs tariff No. (EU): 85389099, Gross weight: 291.40 g, PU: 10.00 unidad(es)

Images

Additional information

Soporte de conductores
para el cable HVI power en zonas Ex, INOX
Soporte de conductores
para el cable HVI power en zonas Ex
con distanciador de 240 mm para la fijación
a partes metálicas de la construcción (fachadas)
en las zonas Ex 1 y 21.
Inserción del soporte de conductores Rd: 27 mm
Fijación: [4x] Ø5,1 / [2x] 7 x 10 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: LH ZS 27 EX W240 BP V2A
art. no.: 275451
o equivalente

Certificates



Technical data

Material INOX
Inserción del soporte de conductores Rd 27 mm
Distancia de la pared 240 mm
Fijación [4x] Ø5,1 / [2x] 7 x 10 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 275451 was added to Notepad.

Go to Notepad

Product 275451 was added to the cart.

Go to Web-Shop

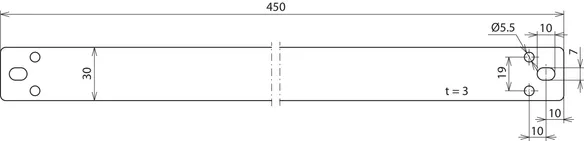

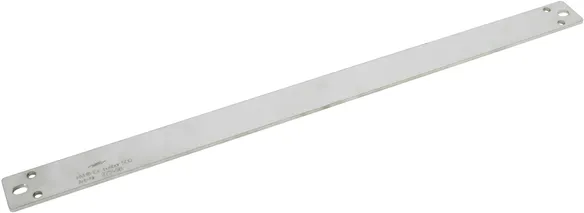

HVI power Ex busbar 500

Para el tendido del cable HVI power con soportes de conductores HVI Ex W85 holder (Art.-Nr. 275 450) en una estructura aislante como piedra, madera.

1 Product

Part No. 275498 VS EX 500 V2A

GTIN 4013364146945, Customs tariff No. (EU): 85389099, Gross weight: 320.00 g, PU: 10.00 unidad(es)

Predecessor

Images

Additional information

Estribo de conexión Ex busbar 500
para los soportes de conductores INOX
Estribo de conexión para el tendido del cable HVI
en zonas Ex con soportes de conductores HVI
(Art.-Nr. 275 440, 275 441) en una estructura
sin conductividad eléctrica, p. ej. piedra, madera
Fijación: [4x] Ø5,5 / [2x] 7 x 10 mm

Producto DEHN
Tipo: VS EX 500 V2A
art. no.: 275498
o equivalente

Certificates



Technical data

Fijación [4x] Ø5,5 / [2x] 7 x 10 mm

Product 275498 was added to Notepad.

Go to Notepad

Product 275498 was added to the cart.

Go to Web-Shop

HVI power Ex P85 holder

Para la fijación a tubos con cinta de sujeción (Art Nº 106 323) en las zonas Ex 1 y 21.

1 Product

Part No. 275454 LH ZS 27 EX P85 SBB V2A

GTIN 4013364244504, Customs tariff No. (EU): 85389099, Gross weight: 188.50 g, PU: 10.00 unidad(es)

Images

Additional information

Soporte de conductores
para el cable HVI power en zonas Ex, INOX
Soporte de conductores
para el cable HVI power en zonas Ex
con distanciador de 85 mm para la fijación
a tubos, p. ej. con la abrazadera de banda
(Art.-Nr. 106323, a pedir separadamente)
en las zonas Ex 1 y 21.
Inserción del soporte de conductores Rd: 27 mm
Margen de apriete del tubo: 50-300 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: LH ZS 27 EX P85 SBB V2A
art. no.: 275454
o equivalente

Certificates



Technical data

Material INOX
Inserción del soporte de conductores Rd 27 mm
Distancia de la pared 85 mm
Margen de apriete del tubo 50-300 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 275454 was added to Notepad.

Go to Notepad

Product 275454 was added to the cart.

Go to Web-Shop

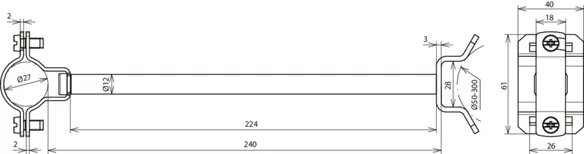

HVI power Ex P240 holder

Para la fijación a tubos con cinta de sujeción (Art Nº 106 323) en las zonas Ex 1 y 21.

1 Product

Part No. 275455 LH ZS 27 EX P240 SBB V2A

GTIN 4013364244535, Customs tariff No. (EU): 85389099, Gross weight: 296.30 g, PU: 10.00 unidad(es)

Images

Additional information

Soporte de conductores
para el cable HVI power en zonas Ex, INOX
Soporte de conductores
para el cable HVI power en zonas Ex
con distanciador de 240 mm para la fijación
a tubos, p. ej. con la abrazadera de banda
(Art.-Nr. 106 323, a pedir separadamente)
en las zonas Ex 1 y 21
Inserción del soporte de conductores Rd: 27 mm
Margen de apriete del tubo: 50-300 mm
Normativa: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Producto DEHN
Tipo: LH ZS 27 EX P240 SBB V2A
art. no.: 275455
o equivalente

Certificates



Technical data

Material INOX
Inserción del soporte de conductores Rd 27 mm
Distancia de la pared 240 mm
Margen de apriete del tubo 50-300 mm
Normativa DIN IEC/TS 62561-8 (VDE V 0185-561-8)
