Part No. 810225 BA 20X2.5 STTZN R100M

GTIN 4013364018815, Customs tariff No. (EU): 72123000, Gross weight: 400.00 g/m, PU: 100.00 m

Images

Additional information

Largeur: 20 mm
Epaisseur: 2,5 mm
Matériau: St/tZn

produit : DEHN
Type: BA 20X2.5 STTZN R100M
Référence: 810225
ou équivalent

Certificates

Technical data

Largeur	20 mm
Epaisseur	2,5 mm
Section	50 mm²
Matériau	St/tZn
Normes	NF EN 62561-2 (voir rapport de test)
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	3,5 kA

Largeur	20 mm
Epaisseur	2,5 mm
Section	50 mm²
Matériau	St/tZn
Normes	NF EN 62561-2 (voir rapport de test)
Revêtement en zinc	valeur moyenne ≥ 70 µm (env. 500 g/m²)
Conductance spécifique	≥ 6,66 m / ohm mm²
Résistance spécifique	≤ 0,15 ohm mm²/ m
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	3,5 kA
Tolérance de longueur	+/- 5 %

Product 810225 was added to Notepad.

Go to Notepad

Product 810225 was added to the cart.

Go to Web-Shop

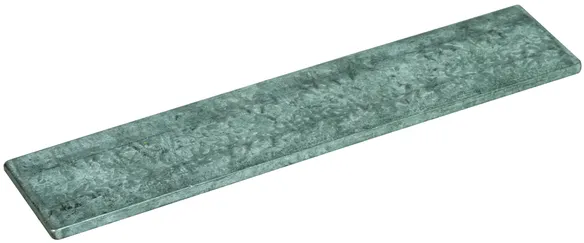

Part No. 810335 BA 30X3.5 STTZN R50M

GTIN 4013364032880, Customs tariff No. (EU): 72123000, Gross weight: 840.00 g/m, PU: 50.00 m

Images

Additional information

Largeur: 30 mm
Epaisseur: 3,5 mm
Matériau: St/tZn

produit : DEHN
Type: BA 30X3.5 STTZN R50M
Référence: 810335
ou équivalent

Certificates

Technical data

Largeur	30 mm
Epaisseur	3,5 mm
Section	105 mm²
Matériau	St/tZn
Normes	NF EN 62561-2 (voir rapport de test)
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	7,4 kA

Largeur	30 mm
Epaisseur	3,5 mm
Section	105 mm²
Matériau	St/tZn
Normes	NF EN 62561-2 (voir rapport de test)
Revêtement en zinc	valeur moyenne ≥ 70 µm (env. 500 g/m²)
Conductance spécifique	≥ 6,66 m / ohm mm²
Résistance spécifique	≤ 0,15 ohm mm²/ m
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	7,4 kA
Tolérance de longueur	+/- 5 %

Product 810335 was added to Notepad.

Go to Notepad

Product 810335 was added to the cart.

Go to Web-Shop

Part No. 852335 BA 30X3.5 STTZN R25M

GTIN 4013364031067, Customs tariff No. (EU): 72123000, Gross weight: 840.00 g/m, PU: 25.00 m

Images

Additional information

Largeur: 30 mm
Epaisseur: 3,5 mm
Matériau: St/tZn

produit : DEHN
Type: BA 30X3.5 STTZN R25M
Référence: 852335
ou équivalent

Certificates

Technical data

Largeur	30 mm
Epaisseur	3,5 mm
Section	105 mm²
Matériau	St/tZn
Normes	NF EN 62561-2 (voir rapport de test)
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	7,4 kA

Largeur	30 mm
Epaisseur	3,5 mm
Section	105 mm²
Matériau	St/tZn
Normes	NF EN 62561-2 (voir rapport de test)
Revêtement en zinc	valeur moyenne ≥ 70 µm (env. 500 g/m²)
Conductance spécifique	≥ 6,66 m / ohm mm²
Résistance spécifique	≤ 0,15 ohm mm²/ m
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	7,4 kA
Tolérance de longueur	+/- 5 %

Product 852335 was added to Notepad.

Go to Notepad

Product 852335 was added to the cart.

Go to Web-Shop

Part No. 854335 BA 30X3.5 STTZN EASY R25M

GTIN 4013364439955, Customs tariff No. (EU): 72123000, Gross weight: 1.19 m/kg, PU: 1.00 kg

Images

Additional information

Conducteur plat en acier largeur 30 mm / 105 mm² St/tZn
Bandes conformément à la norme DIN EN 62561-2
(VDE 0185 partie 202), pour une pose plus facile dans les systèmes de terminaison de terre,

les installations de protection contre la foudre et
pour l’équilibrage de potentiel.
Application sur béton.
Largeur: 30 mm
Epaisseur: 3,5 mm
Matériau: St/tZn

produit : DEHN
Type: BA 30X3.5 STTZN EASY R25M
Référence: 854335
ou équivalent

Technical data

Largeur	30 mm
Epaisseur	3,5 mm
Section	105 mm²
Matériau	St/tZn
Normes	Conformément à la norme DIN EN 62561-2
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	7,4 kA

Largeur	30 mm
Epaisseur	3,5 mm
Section	105 mm²
Matériau	St/tZn
Normes	Conformément à la norme DIN EN 62561-2
Conductance spécifique	≥ 6,66 m / ohm mm²
Résistance spécifique	≤ 0,15 ohm mm²/ m
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	7,4 kA
Tolérance de longueur	+/- 5 %

Product 854335 was added to Notepad.

Go to Notepad

Product 854335 was added to the cart.

Go to Web-Shop

Part No. 814335 BA 30X3.5 STTZN EASY R50M

GTIN 4013364442979, Customs tariff No. (EU): 72123000, Gross weight: 1.19 m/kg, PU: 1.00 kg

Images

Additional information

Conducteur plat en acier largeur 30 mm / 105 mm² St/tZn
Bandes conformément à la norme DIN EN 62561-2
(VDE 0185 partie 202), pour une pose plus facile dans les systèmes de terminaison de terre,

les installations de protection contre la foudre et
pour l’équilibrage de potentiel.
Application sur béton.
Largeur: 30 mm
Epaisseur: 3,5 mm
Matériau: St/tZn

produit : DEHN
Type: BA 30X3.5 STTZN EASY R50M
Référence: 814335
ou équivalent

Technical data

Largeur	30 mm
Epaisseur	3,5 mm
Section	105 mm²
Matériau	St/tZn
Normes	Conformément à la norme DIN EN 62561-2
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	7,4 kA

Largeur	30 mm
Epaisseur	3,5 mm
Section	105 mm²
Matériau	St/tZn
Normes	Conformément à la norme DIN EN 62561-2
Conductance spécifique	≥ 6,66 m / ohm mm²
Résistance spécifique	≤ 0,15 ohm mm²/ m
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	7,4 kA
Tolérance de longueur	+/- 5 %

Product 814335 was added to Notepad.

Go to Notepad

Product 814335 was added to the cart.

Go to Web-Shop

Part No. 810304 BA 30X4 STTZN R52M

GTIN 4013364019232, Customs tariff No. (EU): 72123000, Gross weight: 960.00 g/m, PU: 52.00 m

Images

Additional information

Largeur: 30 mm
Epaisseur: 4 mm
Matériau: St/tZn

produit : DEHN
Type: BA 30X4 STTZN R52M
Référence: 810304
ou équivalent

Certificates

Technical data

Largeur	30 mm
Epaisseur	4 mm
Section	120 mm²
Matériau	St/tZn
Normes	NF EN 62561-2 (voir rapport de test)
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	8,4 kA

Largeur	30 mm
Epaisseur	4 mm
Section	120 mm²
Matériau	St/tZn
Normes	NF EN 62561-2 (voir rapport de test)
Revêtement en zinc	valeur moyenne ≥ 70 µm (env. 500 g/m²)
Conductance spécifique	≥ 6,66 m / ohm mm²
Résistance spécifique	≤ 0,15 ohm mm²/ m
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	8,4 kA
Tolérance de longueur	+/- 5 %

Product 810304 was added to Notepad.

Go to Notepad

Product 810304 was added to the cart.

Go to Web-Shop

Part No. 810404 BA 40X4 STTZN R40M

GTIN 4013364048256, Customs tariff No. (EU): 72123000, Gross weight: 1.28 kg/m, PU: 40.00 m

Images

Additional information

Largeur: 40 mm
Epaisseur: 4 mm
Matériau: St/tZn

produit : DEHN
Type: BA 40X4 STTZN R40M
Référence: 810404
ou équivalent

Certificates

Technical data

Largeur	40 mm
Epaisseur	4 mm
Section	160 mm²
Matériau	St/tZn
Normes	NF EN 62561-2 (voir rapport de test)
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	11,2 kA

Largeur	40 mm
Epaisseur	4 mm
Section	160 mm²
Matériau	St/tZn
Normes	NF EN 62561-2 (voir rapport de test)
Revêtement en zinc	valeur moyenne ≥ 70 µm (env. 500 g/m²)
Conductance spécifique	≥ 6,66 m / ohm mm²
Résistance spécifique	≤ 0,15 ohm mm²/ m
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	11,2 kA
Tolérance de longueur	+/- 5 %

Product 810404 was added to Notepad.

Go to Notepad

Product 810404 was added to the cart.

Go to Web-Shop

Part No. 810405 BA 40X5 STTZN R30M

GTIN 4013364032897, Customs tariff No. (EU): 72123000, Gross weight: 1.60 kg/m, PU: 30.00 m

Images

Additional information

Largeur: 40 mm
Epaisseur: 5 mm
Matériau: St/tZn

produit : DEHN
Type: BA 40X5 STTZN R30M
Référence: 810405
ou équivalent

Certificates

Technical data

Largeur	40 mm
Epaisseur	5 mm
Section	200 mm²
Matériau	St/tZn
Normes	NF EN 62561-2 (voir rapport de test)
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	14 kA

Largeur	40 mm
Epaisseur	5 mm
Section	200 mm²
Matériau	St/tZn
Normes	NF EN 62561-2 (voir rapport de test)
Revêtement en zinc	valeur moyenne ≥ 70 µm (env. 500 g/m²)
Conductance spécifique	≥ 6,66 m / ohm mm²
Résistance spécifique	≤ 0,15 ohm mm²/ m
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	14 kA
Tolérance de longueur	+/- 5 %

Product 810405 was added to Notepad.

Go to Notepad

Product 810405 was added to the cart.

Go to Web-Shop

Part No. 810504 BA 50X4 STTZN R30M

GTIN 4013364456303, Customs tariff No. (EU): 72123000, Gross weight: 1.60 kg/m, PU: 30.00 m

Images

Additional information

Conducteur Plat en Acier, largeur 50 mm / 200 mm², St / tZn
Conforme à la norme EN 62561-2

Largeur: 50 mm
Epaisseur: 4 mm
Matériau: St/tZn

produit : DEHN
Type: BA 50X4 STTZN R30M
Référence: 810504
ou équivalent

Technical data

Largeur	50 mm
Epaisseur	4 mm
Section	200 mm²
Matériau	St/tZn
Normes	NF EN 62561-2 (voir rapport de test)
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	14 kA

Largeur	50 mm
Epaisseur	4 mm
Section	200 mm²
Matériau	St/tZn
Normes	NF EN 62561-2 (voir rapport de test)
Revêtement en zinc	valeur moyenne ≥ 70 µm (env. 500 g/m²)
Conductance spécifique	≥ 6,66 m / ohm mm²
Résistance spécifique	≤ 0,15 ohm mm²/ m
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	14 kA
Tolérance de longueur	+/- 5 %

Product 810504 was added to Notepad.

Go to Notepad

Product 810504 was added to the cart.

Go to Web-Shop

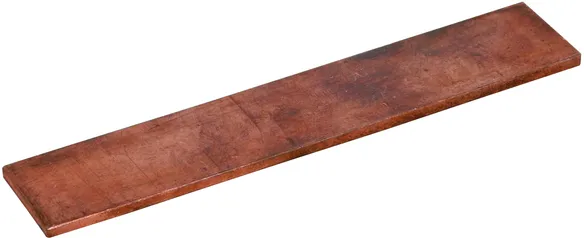

Part No. 831225 BA 20X2.5 CU R100M

GTIN 4013364018891, Customs tariff No. (EU): 74091100, Gross weight: 450.00 g/m, PU: 100.00 m

Images

Additional information

Largeur: 20 mm
Epaisseur: 2,5 mm
Matériau: Cu

produit : DEHN
Type: BA 20X2.5 CU R100M
Référence: 831225
ou équivalent

Certificates

Technical data

Largeur	20 mm
Epaisseur	2,5 mm
Section	50 mm²
Matériau	Cu
Normes	NF EN 62561-2 (voir rapport de test)
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	9,7 kA

Largeur	20 mm
Epaisseur	2,5 mm
Section	50 mm²
Matériau	Cu
Normes	NF EN 62561-2 (voir rapport de test)
Conductance spécifique	≥ 52,63 m / ohm mm²
Résistance spécifique	≤ 0,019 ohm mm²/ m
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	9,7 kA
Tolérance de longueur	+/- 5 %

Product 831225 was added to Notepad.

Go to Notepad

Product 831225 was added to the cart.

Go to Web-Shop

Part No. 831302 BA 30X2 CUGALSN R50M

GTIN 4013364308916, Customs tariff No. (EU): 74091100, Gross weight: 534.00 g/m, PU: 50.00 m

Images

Additional information

Largeur: 30 mm
Epaisseur: 2 mm
Matériau: Cu / gal Sn

produit : DEHN
Type: BA 30X2 CUGALSN R50M
Référence: 831302
ou équivalent

Technical data

Largeur	30 mm
Epaisseur	2 mm
Section	60 mm²
Matériau	Cu / gal Sn

Product 831302 was added to Notepad.

Go to Notepad

Product 831302 was added to the cart.

Go to Web-Shop

Part No. 860925 BA 30X3.5 V2A R25M

GTIN 4013364093140, Customs tariff No. (EU): 72202021, Gross weight: 825.00 g/m, PU: 25.00 m

Images

Additional information

Largeur: 30 mm
Epaisseur: 3,5 mm
Matériau: INOX
Matériau n°: 1.4301/1.4303

produit : DEHN
Type: BA 30X3.5 V2A R25M
Référence: 860925
ou équivalent

Certificates

Technical data

Largeur	30 mm
Epaisseur	3,5 mm
Section	105 mm²
Matériau	INOX
Matériau n°	1.4301/1.4303
Normes	NF EN 62561-2 (voir rapport de test)
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	3,9 kA

Largeur	30 mm
Epaisseur	3,5 mm
Section	105 mm²
Matériau	INOX
Matériau n°	1.4301/1.4303
Normes	NF EN 62561-2 (voir rapport de test)
Conductance spécifique	≥ 1,25 m / ohm mm²
Résistance spécifique	≤ 0,8 ohm mm²/ m
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	3,9 kA
Tolérance de longueur	+/- 5 %

Product 860925 was added to Notepad.

Go to Notepad

Product 860925 was added to the cart.

Go to Web-Shop

Part No. 860900 BA 30X3.5 V2A R60M

GTIN 4013364143395, Customs tariff No. (EU): 72202021, Gross weight: 824.00 g/m, PU: 60.00 m

Images

Additional information

Largeur: 30 mm
Epaisseur: 3,5 mm
Matériau: INOX
Matériau n°: 1.4301/1.4303

produit : DEHN
Type: BA 30X3.5 V2A R60M
Référence: 860900
ou équivalent

Certificates

Technical data

Largeur	30 mm
Epaisseur	3,5 mm
Section	105 mm²
Matériau	INOX
Matériau n°	1.4301/1.4303
Normes	NF EN 62561-2 (voir rapport de test)
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	3,9 kA

Largeur	30 mm
Epaisseur	3,5 mm
Section	105 mm²
Matériau	INOX
Matériau n°	1.4301/1.4303
Normes	NF EN 62561-2 (voir rapport de test)
Conductance spécifique	≥ 1,25 m / ohm mm²
Résistance spécifique	≤ 0,8 ohm mm²/ m
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	3,9 kA
Tolérance de longueur	+/- 5 %

Product 860900 was added to Notepad.

Go to Notepad

Product 860900 was added to the cart.

Go to Web-Shop

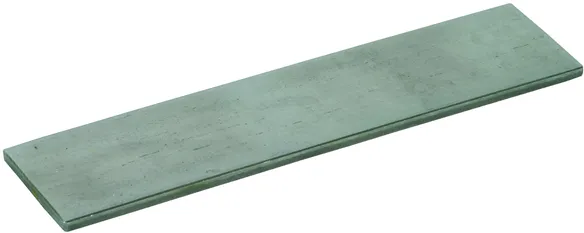

Part No. 860325 BA 30X3.5 V4A R25M

GTIN 4013364093157, Customs tariff No. (EU): 72202021, Gross weight: 825.00 g/m, PU: 25.00 m

Images

Additional information

Largeur: 30 mm
Epaisseur: 3,5 mm
Matériau: INOX (V4A)
Matériau n°: 1.4571/1.4404

produit : DEHN
Type: BA 30X3.5 V4A R25M
Référence: 860325
ou équivalent

Certificates

Technical data

Largeur	30 mm
Epaisseur	3,5 mm
Section	105 mm²
Matériau	INOX (V4A)
Matériau n°	1.4571/1.4404
Normes	NF EN 62561-2 (voir rapport de test)
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	3,9 kA

Largeur	30 mm
Epaisseur	3,5 mm
Section	105 mm²
Matériau	INOX (V4A)
Matériau n°	1.4571/1.4404
Normes	NF EN 62561-2 (voir rapport de test)
Conductance spécifique	≥ 1,25 m / ohm mm²
Résistance spécifique	≤ 0,8 ohm mm²/ m
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	3,9 kA
Tolérance de longueur	+/- 5 %

Product 860325 was added to Notepad.

Go to Notepad

Product 860325 was added to the cart.

Go to Web-Shop

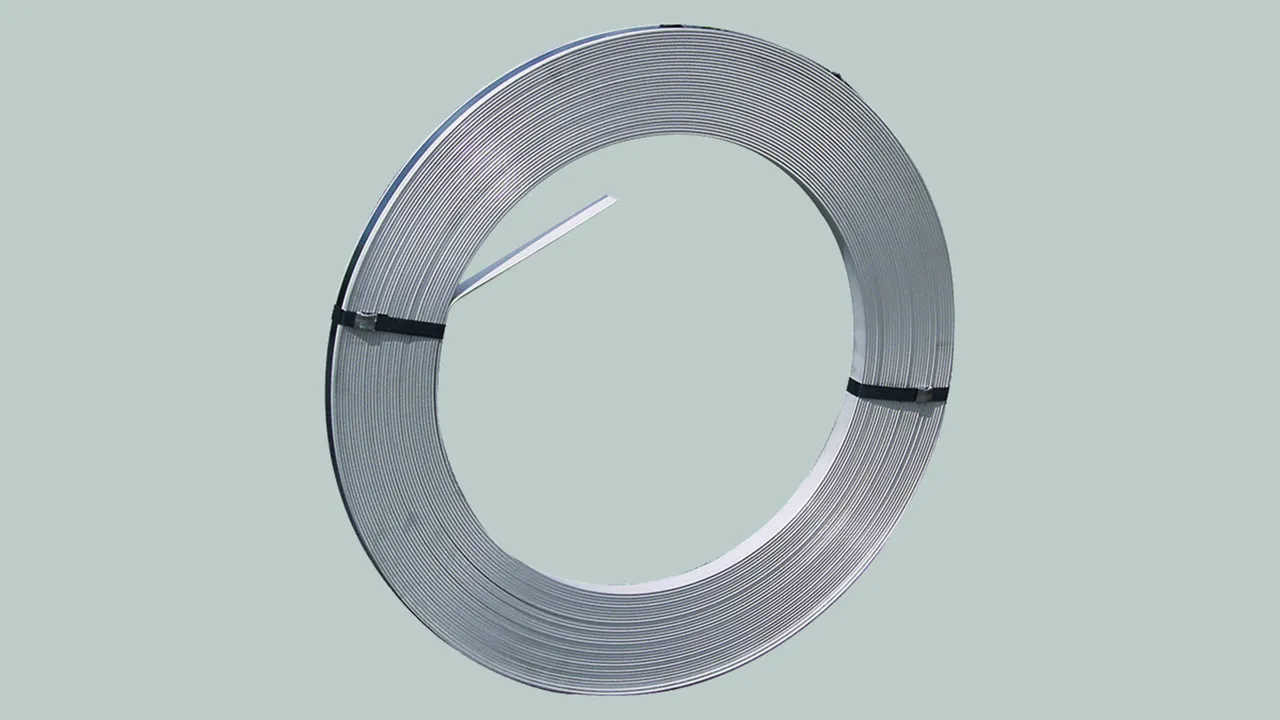

Part No. 860335 BA 30X3.5 V4A R60M

GTIN 4013364143388, Customs tariff No. (EU): 72202021, Gross weight: 827.00 g/m, PU: 60.00 m

Images

Additional information

CAD files

Largeur: 30 mm
Epaisseur: 3,5 mm
Matériau: INOX (V4A)
Matériau n°: 1.4571/1.4404

produit : DEHN
Type: BA 30X3.5 V4A R60M
Référence: 860335
ou équivalent

Certificates

Technical data

Largeur	30 mm
Epaisseur	3,5 mm
Section	105 mm²
Matériau	INOX (V4A)
Matériau n°	1.4571/1.4404
Normes	NF EN 62561-2 (voir rapport de test)
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	3,9 kA

Largeur	30 mm
Epaisseur	3,5 mm
Section	105 mm²
Matériau	INOX (V4A)
Matériau n°	1.4571/1.4404
Normes	NF EN 62561-2 (voir rapport de test)
Conductance spécifique	≥ 1,25 m / ohm mm²
Résistance spécifique	≤ 0,8 ohm mm²/ m
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	3,9 kA
Tolérance de longueur	+/- 5 %

Product 860335 was added to Notepad.

Go to Notepad

Product 860335 was added to the cart.

Go to Web-Shop

Part No. 860404 BA 40X4 V4A R40M

GTIN 4013364276482, Customs tariff No. (EU): 72202021, Gross weight: 1.26 kg/m, PU: 40.00 m

Images

Additional information

Largeur: 40 mm
Epaisseur: 4 mm
Matériau: INOX (V4A)
Matériau n°: 1.4571/1.4404

produit : DEHN
Type: BA 40X4 V4A R40M
Référence: 860404
ou équivalent

Certificates

Technical data

Largeur	40 mm
Epaisseur	4 mm
Section	160 mm²
Matériau	INOX (V4A)
Matériau n°	1.4571/1.4404
Normes	NF EN 62561-2 (voir rapport de test)
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	6 kA

Product 860404 was added to Notepad.

Go to Notepad

Product 860404 was added to the cart.

Go to Web-Shop

Part No. 860405 BA 40X5 V4A R30M

GTIN 4013364276499, Customs tariff No. (EU): 72202021, Gross weight: 1.57 kg/m, PU: 30.00 m

Images

Additional information

Largeur: 40 mm
Epaisseur: 5 mm
Matériau: INOX (V4A)
Matériau n°: 1.4571/1.4404

produit : DEHN
Type: BA 40X5 V4A R30M
Référence: 860405
ou équivalent

Certificates

Technical data

Largeur	40 mm
Epaisseur	5 mm
Section	200 mm²
Matériau	INOX (V4A)
Matériau n°	1.4571/1.4404
Normes	NF EN 62561-2 (voir rapport de test)
Courant de court-circuit (AC 50 Hz/DC) (1 s ; ≤ 300 °C)	7,4 kA

Product 860405 was added to Notepad.

Go to Notepad

Product 860405 was added to the cart.

Go to Web-Shop

Conducteurs plats

Conducteur plat en acier

Part No. 810225 BA 20X2.5 STTZN R100M

Product 810225 was added to Notepad.

Product 810225 was added to the cart.

Part No. 810335 BA 30X3.5 STTZN R50M

Product 810335 was added to Notepad.

Product 810335 was added to the cart.

Part No. 852335 BA 30X3.5 STTZN R25M

Product 852335 was added to Notepad.

Product 852335 was added to the cart.

Part No. 854335 BA 30X3.5 STTZN EASY R25M

Product 854335 was added to Notepad.

Product 854335 was added to the cart.

Part No. 814335 BA 30X3.5 STTZN EASY R50M

Product 814335 was added to Notepad.

Product 814335 was added to the cart.

Part No. 810304 BA 30X4 STTZN R52M

Product 810304 was added to Notepad.

Product 810304 was added to the cart.

Part No. 810404 BA 40X4 STTZN R40M

Product 810404 was added to Notepad.

Product 810404 was added to the cart.

Part No. 810405 BA 40X5 STTZN R30M

Product 810405 was added to Notepad.

Product 810405 was added to the cart.

Part No. 810504 BA 50X4 STTZN R30M

Product 810504 was added to Notepad.

Product 810504 was added to the cart.

Conducteur plat en cuivre

Part No. 831225 BA 20X2.5 CU R100M

Product 831225 was added to Notepad.

Product 831225 was added to the cart.

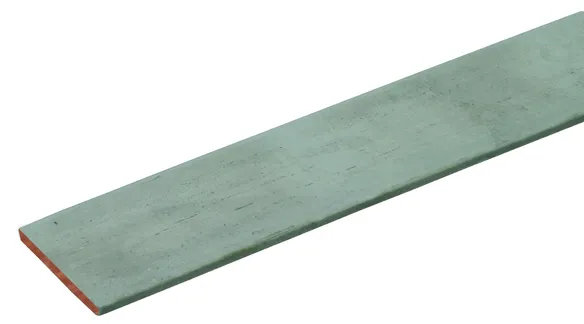

Conducteur plat en cuivre étamé

Part No. 831302 BA 30X2 CUGALSN R50M

Product 831302 was added to Notepad.

Product 831302 was added to the cart.

Conducteur plat en acier inoxydable

Part No. 860925 BA 30X3.5 V2A R25M

Product 860925 was added to Notepad.

Product 860925 was added to the cart.

Part No. 860900 BA 30X3.5 V2A R60M

Product 860900 was added to Notepad.

Product 860900 was added to the cart.

Part No. 860325 BA 30X3.5 V4A R25M

Product 860325 was added to Notepad.

Product 860325 was added to the cart.

Part No. 860335 BA 30X3.5 V4A R60M

You are not authorized to download no_name

You are not authorized to download no_name

You are not authorized to download no_name

You are not authorized to download no_name

You are not authorized to download no_name

Product 860335 was added to Notepad.

Product 860335 was added to the cart.

Part No. 860404 BA 40X4 V4A R40M

Product 860404 was added to Notepad.

Product 860404 was added to the cart.

Part No. 860405 BA 40X5 V4A R30M

Product 860405 was added to Notepad.

Product 860405 was added to the cart.
