Pointes de capture autoportantes 4 jusqu'à 9 m

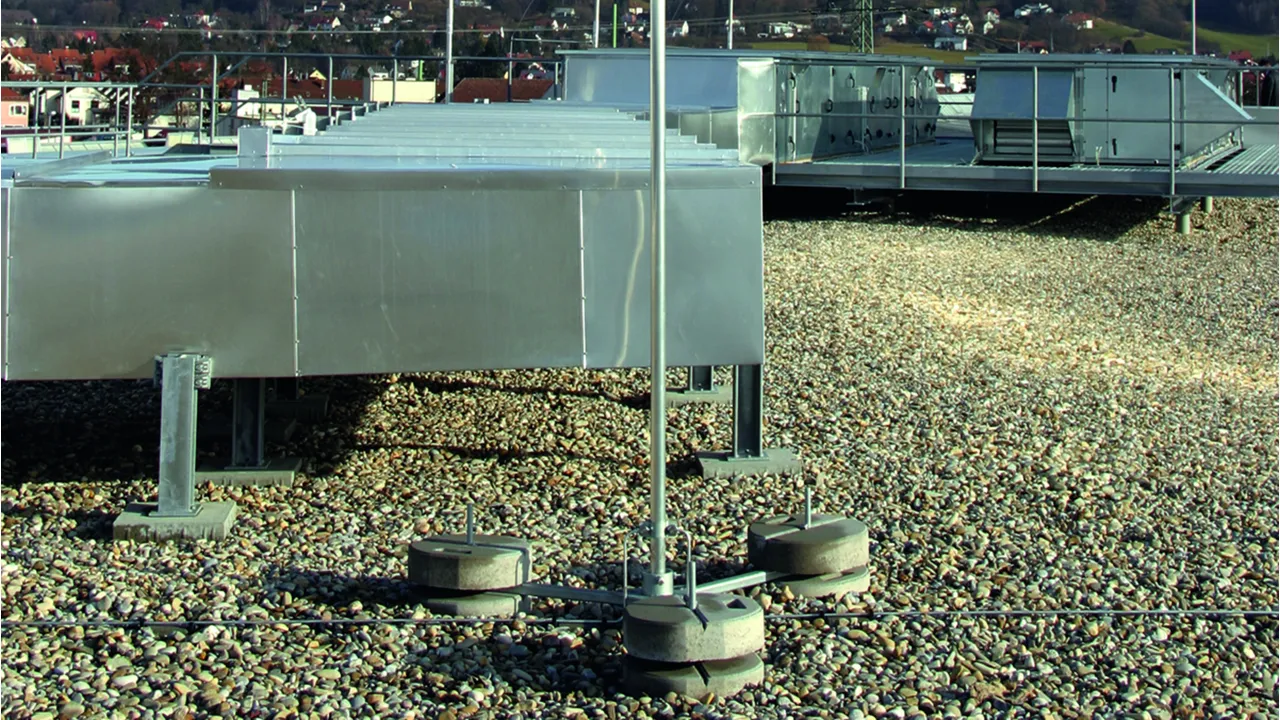

Pointes de capture autoportantes avec trépied rabattable pour la protection de grandes structures de toit ; adaptation à la pente du toit allant jusqu'à 10° max.

Les plots béton empilables (réf. 102 010) et les plaques de protection (réf. 102 050) doivent être commandés séparément.

Eléments :
– tube Ø40 x 5 mm
– pointe de capture avec rétrécissment Ø16 / 10 mm ou bien Ø22/16/10 mm
– borne de raccordement pour 2 conducteurs rd 8-10 mm
– trépied pour plot béton à clavette

Remarque: Les charges de toit autorisées doivent être respectées et, si nécessaire, clarifiées avec l'entrepreneur.

Jusqu'à une hauteur max. de 5,5 m

4 Products

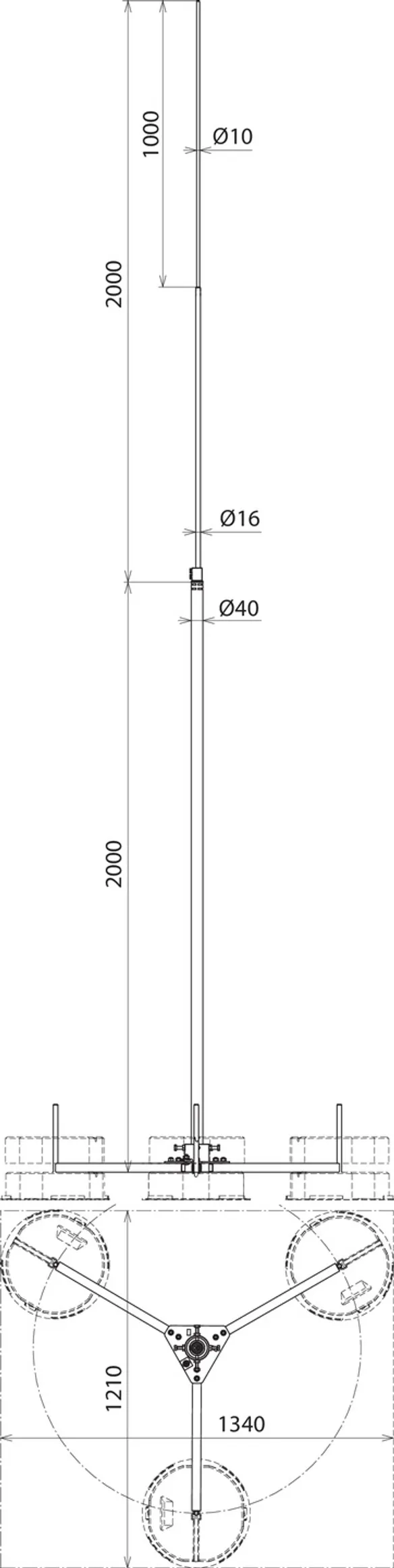

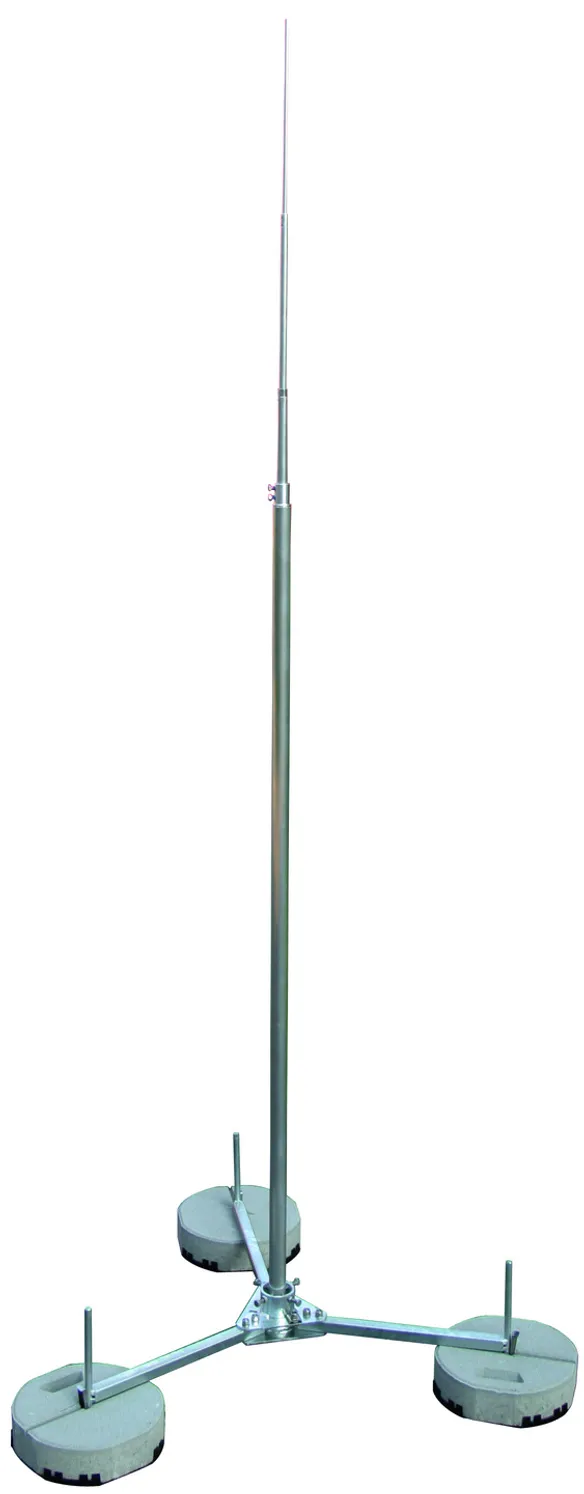

Part No. 105400 FS D40 16 10 4000 AL DBS KB STTZN

GTIN 4013364094383, Customs tariff No. (EU): 85389099, Gross weight: 13.40 kg, PU: 1.00 pièce(s)

Images

Additional information

Tige de capture autoportante, hauteur 4000 mm
Tiges de capture libres avec trépied rabattable
pour protéger les toitures de grandes dimensions,
peut être adapté à la pente de toit jusqu’à 10° max.
Les tiges de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 185 km/h.
Les plots béton empilables (référence 102 010) et les
Plaques de protection (référence 102 050) doivent être commandés séparément.
Hauteur: 4000 mm
Rayon: 560 mm
Vitesse du vent/rafales max. - 3 socles à 17 kg: 132 km/h
Vitesse du vent/rafales max. - 6 socles à 17 kg: 184 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg: 185 km/h
Encombrement - trépied: 1210 x 1340 mm
Matériau - trépied: St/tZn
Matériau - pointe de capture: Al
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 16 10 4000 AL DBS KB STTZN
Référence: 105400
ou équivalent

Certificates



Technical data

Hauteur 4000 mm
Rayon 560 mm
Vitesse du vent/rafales max. - 3 socles à 17 kg 132 km/h
Vitesse du vent/rafales max. - 6 socles à 17 kg 184 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg 185 km/h
Encombrement - trépied 1210 x 1340 mm
Matériau - trépied St/tZn
Matériau - pointe de capture Al
Normes NF EN 62561-(1+2)

Product 105400 was added to Notepad.

Go to Notepad

Product 105400 was added to the cart.

Go to Web-Shop

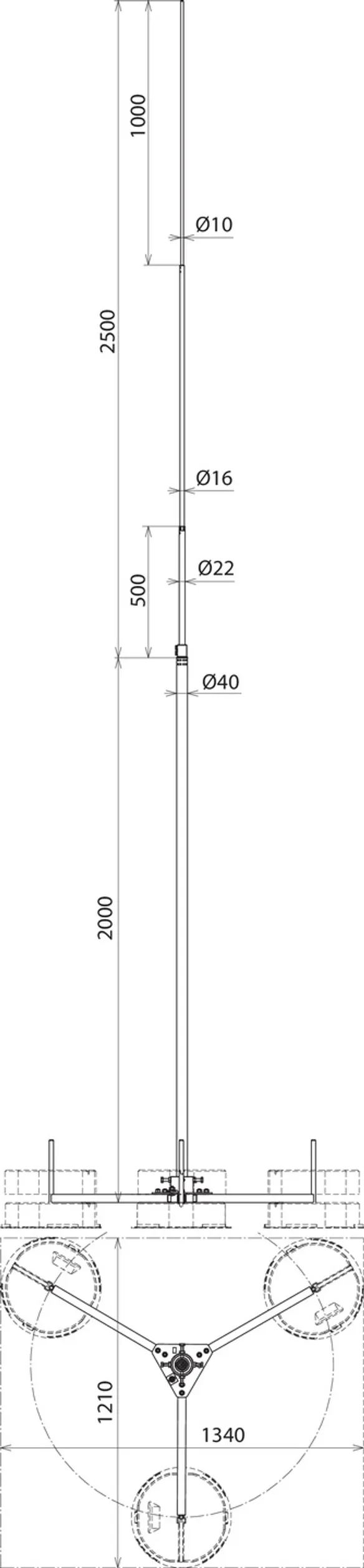

Part No. 105450 FS D40 22 16 10 4500 AL DBS KB STTZN

GTIN 4013364094413, Customs tariff No. (EU): 85389099, Gross weight: 13.80 kg, PU: 1.00 pièce(s)

Images

Additional information

Tige de capture autoportante, hauteur 4500 mm
Tiges de capture libres avec trépied rabattable
pour protéger les toitures de grandes dimensions,
peut être adapté à la pente de toit jusqu’à 10° max.
Les tiges de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 186 km/h.
Les plots béton empilables (référence 102 010) et les
Plaques de protection (référence 102 050) doivent être commandés séparément.
Hauteur: 4500 mm
Rayon: 560 mm
Vitesse du vent/rafales max. - 3 socles à 17 kg: 117 km/h
Vitesse du vent/rafales max. - 6 socles à 17 kg: 163 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg: 186 km/h
Encombrement - trépied: 1210 x 1340 mm
Matériau - trépied: St/tZn
Matériau - pointe de capture: Al
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 22 16 10 4500 AL DBS KB STTZN
Référence: 105450
ou équivalent

Certificates



Technical data

Hauteur 4500 mm
Rayon 560 mm
Vitesse du vent/rafales max. - 3 socles à 17 kg 117 km/h
Vitesse du vent/rafales max. - 6 socles à 17 kg 163 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg 186 km/h
Encombrement - trépied 1210 x 1340 mm
Matériau - trépied St/tZn
Matériau - pointe de capture Al
Normes NF EN 62561-(1+2)

Product 105450 was added to Notepad.

Go to Notepad

Product 105450 was added to the cart.

Go to Web-Shop

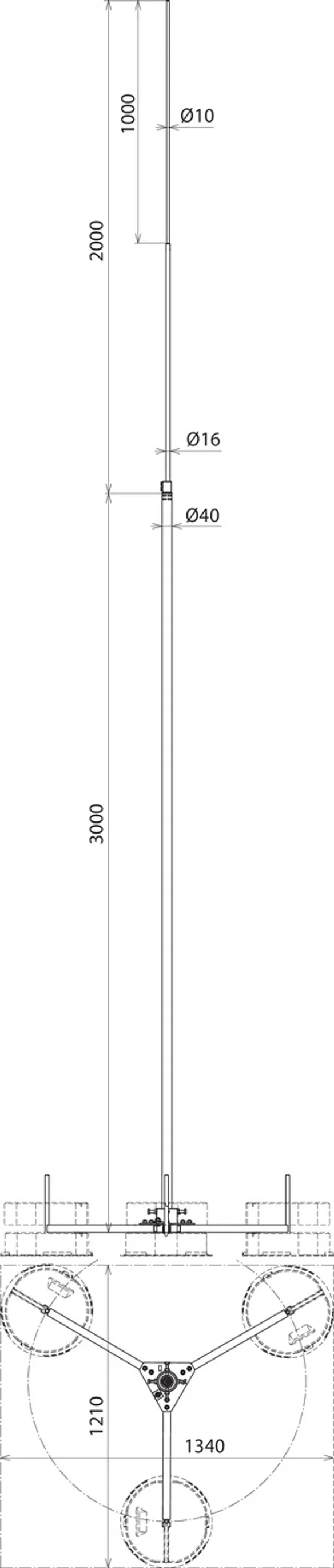

Part No. 105500 FS D40 16 10 5000 AL DBS KB STTZN

GTIN 4013364094420, Customs tariff No. (EU): 85389099, Gross weight: 15.00 kg, PU: 1.00 pièce(s)

Images

Additional information

Tige de capture autoportante, hauteur 5000 mm
Tiges de capture libres avec trépied rabattable
pour protéger les toitures de grandes dimensions,
peut être adapté à la pente de toit jusqu’à 10° max.
Les tiges de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 163 km/h.
Les plots béton empilables (référence 102 010) et les
plaques de protection (référence 102 050) doivent être commandés séparément.

Hauteur: 5000 mm
Rayon: 560 mm
Vitesse du vent/rafales max. - 3 socles à 17 kg: 99 km/h
Vitesse du vent/rafales max. - 6 socles à 17 kg: 132 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg: 163 km/h
Encombrement - trépied: 1210 x 1340 mm
Matériau - trépied: St/tZn
Matériau - pointe de capture: Al
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 16 10 5000 AL DBS KB STTZN
Référence: 105500
ou équivalent

Certificates



Technical data

Hauteur 5000 mm
Rayon 560 mm
Vitesse du vent/rafales max. - 3 socles à 17 kg 99 km/h
Vitesse du vent/rafales max. - 6 socles à 17 kg 132 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg 163 km/h
Encombrement - trépied 1210 x 1340 mm
Matériau - trépied St/tZn
Matériau - pointe de capture Al
Normes NF EN 62561-(1+2)

Product 105500 was added to Notepad.

Go to Notepad

Product 105500 was added to the cart.

Go to Web-Shop

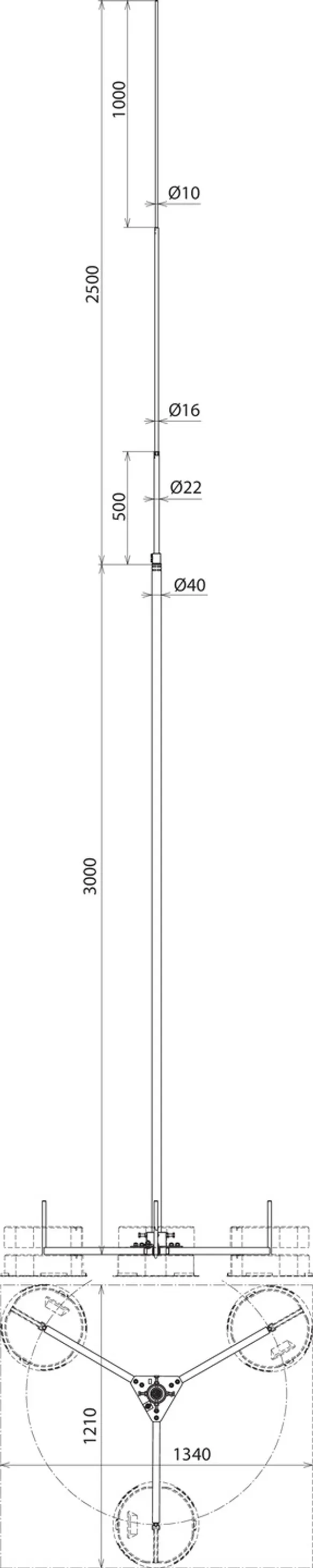

Part No. 105550 FS D40 22 16 10 5500 AL DBS KB STTZN

GTIN 4013364094437, Customs tariff No. (EU): 85389099, Gross weight: 15.20 kg, PU: 1.00 pièce(s)

Images

Additional information

Tige de capture autoportante, hauteur 5500 mm
Tiges de capture libres avec trépied rabattable
pour protéger les toitures de grandes dimensions,
peut être adapté à la pente de toit jusqu’à 10° max.
Les tiges de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 147 km/h.
Les plots béton empilables (référence 102 010) et les
Plaques de protection (référence 102 050) doivent être commandés séparément.
Hauteur: 5500 mm
Rayon: 560 mm
Vitesse du vent/rafales max. - 3 socles à 17 kg: 93 km/h
Vitesse du vent/rafales max. - 6 socles à 17 kg: 121 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg: 147 km/h
Encombrement - trépied: 1210 x 1340 mm
Matériau - trépied: St/tZn
Matériau - pointe de capture: Al
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 22 16 10 5500 AL DBS KB STTZN
Référence: 105550
ou équivalent

Certificates



Technical data

Hauteur 5500 mm
Rayon 560 mm
Vitesse du vent/rafales max. - 3 socles à 17 kg 93 km/h
Vitesse du vent/rafales max. - 6 socles à 17 kg 121 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg 147 km/h
Encombrement - trépied 1210 x 1340 mm
Matériau - trépied St/tZn
Matériau - pointe de capture Al
Normes NF EN 62561-(1+2)

Product 105550 was added to Notepad.

Go to Notepad

Product 105550 was added to the cart.

Go to Web-Shop

Jusqu’à une hauteur max. de 9 m avec étais réglables en INOX Ø10 mm

7 Products

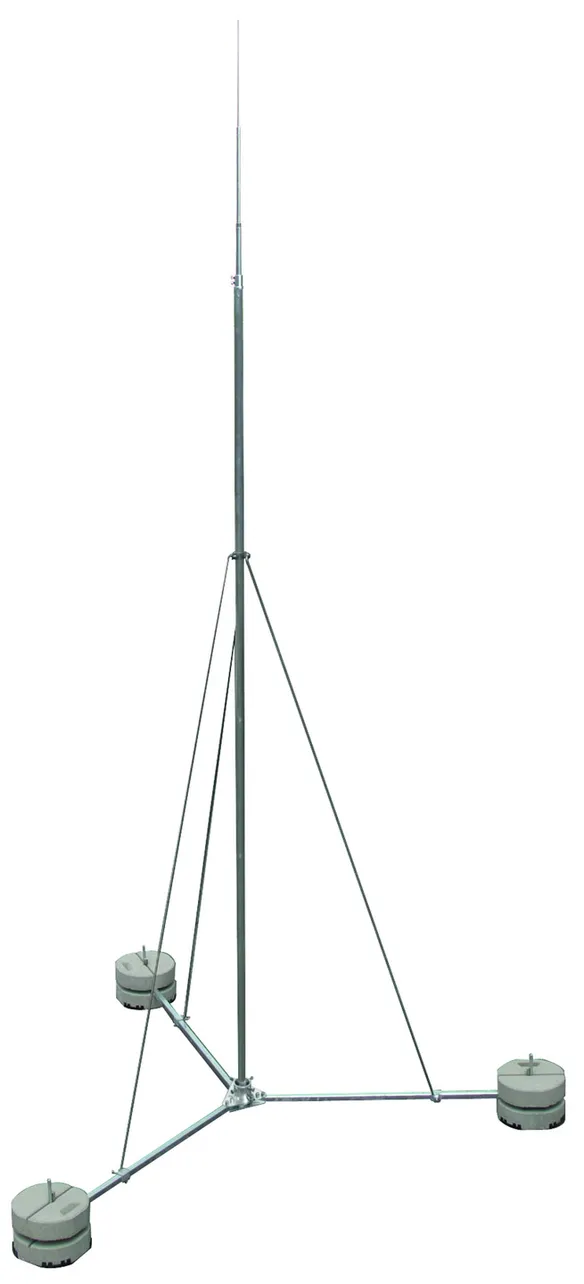

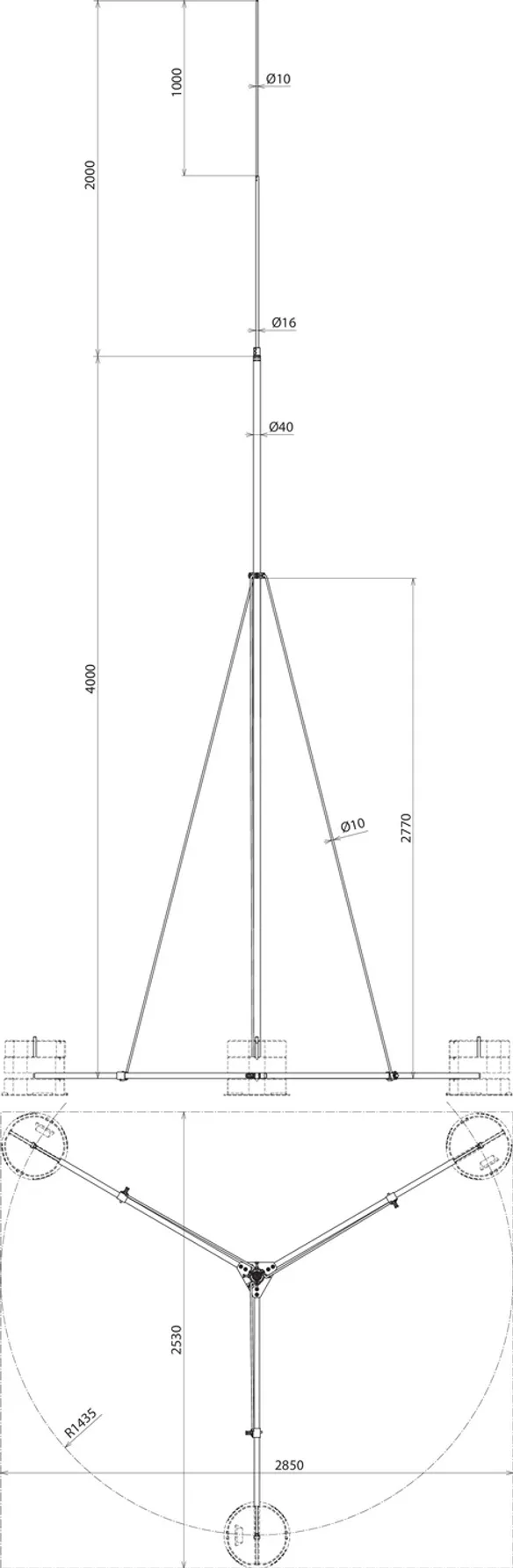

Part No. 105600 FS D40 16 10 6000 AL DBS KB STTZN

GTIN 4013364094444, Customs tariff No. (EU): 85389099, Gross weight: 29.40 kg, PU: 1.00 pièce(s)

Images

Additional information

Tige de capture autoportante, hauteur 6000 mm
Tiges de capture libres avec trépied rabattable
pour protéger les toitures de grandes dimensions,
peut être adapté à la pente de toit jusqu’à 10° max.
Les tiges de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 187 km/h.
Les plots béton empilables (référence 102 010) et les
plaques de protection (référence 102 050) doivent être commandés séparément.

Hauteur: 6000 mm
Rayon: 1435 mm
Vitesse du vent/rafales max. - 3 socles à 17 kg: 110 km/h
Vitesse du vent/rafales max. - 6 socles à 17 kg: 137 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg: 170 km/h
Vitesse du vent/rafales max. - 12 socles à 17 kg: 187 km/h
Encombrement - trépied: 2530 x 2850 mm
Matériau - trépied: St/tZn
Matériau - pointe de capture: Al
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 16 10 6000 AL DBS KB STTZN
Référence: 105600
ou équivalent

Certificates



Technical data

Hauteur 6000 mm
Rayon 1435 mm
Vitesse du vent/rafales max. - 3 socles à 17 kg 110 km/h
Vitesse du vent/rafales max. - 6 socles à 17 kg 137 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg 170 km/h
Vitesse du vent/rafales max. - 12 socles à 17 kg 187 km/h
Encombrement - trépied 2530 x 2850 mm
Matériau - trépied St/tZn
Matériau - pointe de capture Al
Normes NF EN 62561-(1+2)

Product 105600 was added to Notepad.

Go to Notepad

Product 105600 was added to the cart.

Go to Web-Shop

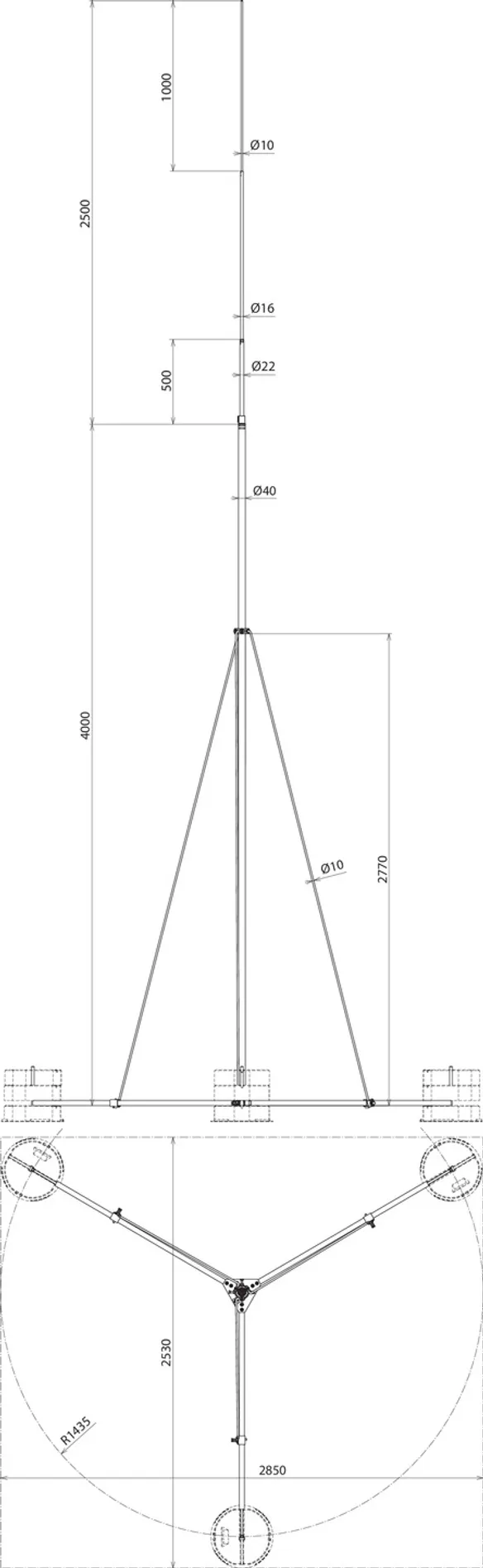

Part No. 105650 FS D40 22 16 10 6500 AL DBS KB STTZN

GTIN 4013364094451, Customs tariff No. (EU): 85389099, Gross weight: 30.00 kg, PU: 1.00 pièce(s)

Images

Additional information

Tige de capture autoportante, hauteur 6500 mm
Tiges de capture libres avec trépied rabattable
pour protéger les toitures de grandes dimensions,
peut être adapté à la pente de toit jusqu’à 10° max.
Les tiges de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 187 km/h.
Les plots béton empilables (référence 102 010) et les
Plaques de protection (référence 102 050) doivent être commandés séparément.
Hauteur: 6500 mm
Rayon: 1435 mm
Vitesse du vent/rafales max. - 3 socles à 17 kg: 105 km/h
Vitesse du vent/rafales max. - 6 socles à 17 kg: 132 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg: 159 km/h
Vitesse du vent/rafales max. - 12 socles à 17 kg: 187 km/h
Encombrement - trépied: 2530 x 2850 mm
Matériau - trépied: St/tZn
Matériau - pointe de capture: Al
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 22 16 10 6500 AL DBS KB STTZN
Référence: 105650
ou équivalent

Certificates



Technical data

Hauteur 6500 mm
Rayon 1435 mm
Vitesse du vent/rafales max. - 3 socles à 17 kg 105 km/h
Vitesse du vent/rafales max. - 6 socles à 17 kg 132 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg 159 km/h
Vitesse du vent/rafales max. - 12 socles à 17 kg 187 km/h
Encombrement - trépied 2530 x 2850 mm
Matériau - trépied St/tZn
Matériau - pointe de capture Al
Normes NF EN 62561-(1+2)

Product 105650 was added to Notepad.

Go to Notepad

Product 105650 was added to the cart.

Go to Web-Shop

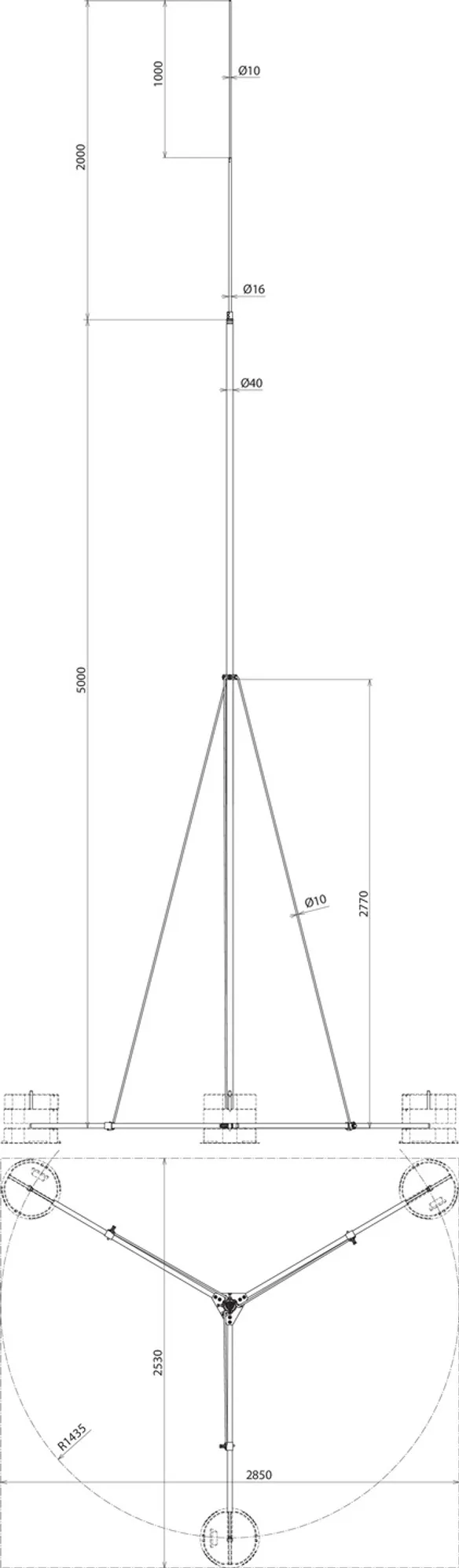

Part No. 105700 FS D40 16 10 7000 AL DBS KB STTZN

GTIN 4013364094468, Customs tariff No. (EU): 85389099, Gross weight: 31.20 kg, PU: 1.00 pièce(s)

Images

Additional information

Tige de capture autoportante, hauteur 7000 mm
Tiges de capture libres avec trépied rabattable
pour protéger les toitures de grandes dimensions,
peut être adapté à la pente de toit jusqu’à 10° max.
Les tiges de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 163 km/h.
Les plots béton empilables (référence 102 010) et les
Plaques de protection (référence 102 050) doivent être commandés séparément.
Hauteur: 7000 mm
Rayon: 1435 mm
Vitesse du vent/rafales max. - 3 socles à 17 kg: 96 km/h
Vitesse du vent/rafales max. - 6 socles à 17 kg: 120 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg: 137 km/h
Vitesse du vent/rafales max. - 12 socles à 17 kg: 163 km/h
Encombrement - trépied: 2530 x 2850 mm
Matériau - trépied: St/tZn
Matériau - pointe de capture: Al
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 16 10 7000 AL DBS KB STTZN
Référence: 105700
ou équivalent

Certificates



Technical data

Hauteur 7000 mm
Rayon 1435 mm
Vitesse du vent/rafales max. - 3 socles à 17 kg 96 km/h
Vitesse du vent/rafales max. - 6 socles à 17 kg 120 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg 137 km/h
Vitesse du vent/rafales max. - 12 socles à 17 kg 163 km/h
Encombrement - trépied 2530 x 2850 mm
Matériau - trépied St/tZn
Matériau - pointe de capture Al
Normes NF EN 62561-(1+2)

Product 105700 was added to Notepad.

Go to Notepad

Product 105700 was added to the cart.

Go to Web-Shop

Part No. 105750 FS D40 22 16 10 7500 AL DBS KB STTZN

GTIN 4013364094475, Customs tariff No. (EU): 85389099, Gross weight: 31.40 kg, PU: 1.00 pièce(s)

Images

Additional information

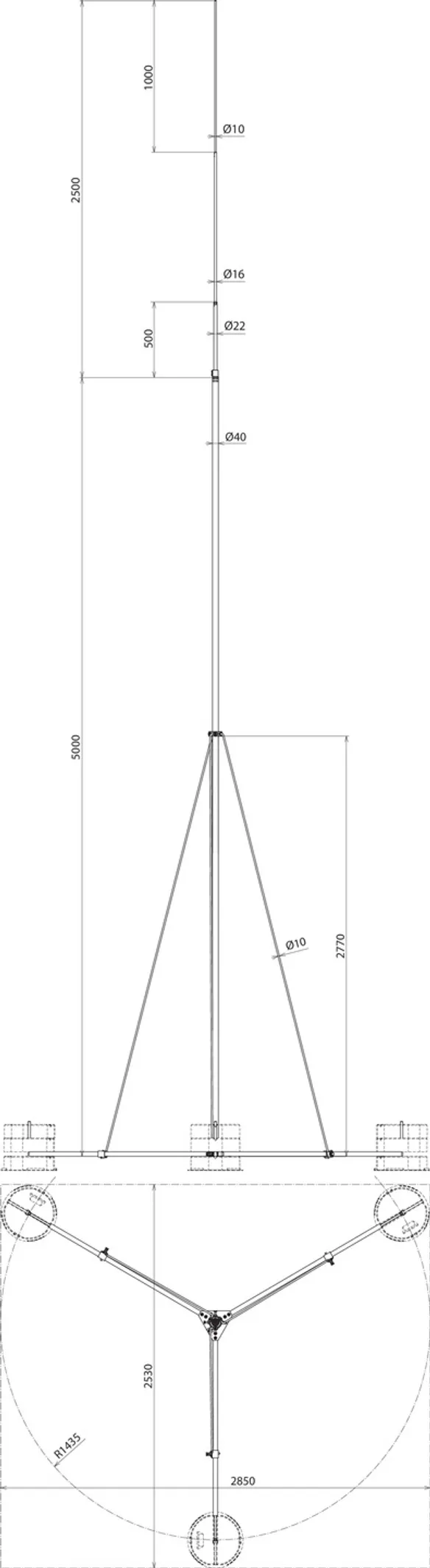

Tige de capture autoportante, hauteur 7500 mm
Tiges de capture libres avec trépied rabattable
pour protéger les toitures de grandes dimensions,
peut être adapté à la pente de toit jusqu’à 10° max.
Les tiges de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
pour une vitesse de vent en rafales max. de 149 km/h.
Les plots béton empilables (référence 102 010) et les
Plaques de protection (référence 102 050) doivent être commandés séparément.
Hauteur: 7500 mm
Rayon: 1435 mm
Vitesse du vent/rafales max. - 3 socles à 17 kg: 93 km/h
Vitesse du vent/rafales max. - 6 socles à 17 kg: 112 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg: 135 km/h
Vitesse du vent/rafales max. - 12 socles à 17 kg: 149 km/h
Encombrement - trépied: 2530 x 2850 mm
Matériau - trépied: St/tZn
Matériau - pointe de capture: Al
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 22 16 10 7500 AL DBS KB STTZN
Référence: 105750
ou équivalent

Certificates



Technical data

Hauteur 7500 mm
Rayon 1435 mm
Vitesse du vent/rafales max. - 3 socles à 17 kg 93 km/h
Vitesse du vent/rafales max. - 6 socles à 17 kg 112 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg 135 km/h
Vitesse du vent/rafales max. - 12 socles à 17 kg 149 km/h
Encombrement - trépied 2530 x 2850 mm
Matériau - trépied St/tZn
Matériau - pointe de capture Al
Normes NF EN 62561-(1+2)

Product 105750 was added to Notepad.

Go to Notepad

Product 105750 was added to the cart.

Go to Web-Shop

Part No. 105800 FS D40 16 10 8000 AL DBS KB STTZN

GTIN 4013364094338, Customs tariff No. (EU): 85389099, Gross weight: 32.60 kg, PU: 1.00 pièce(s)

Images

Additional information

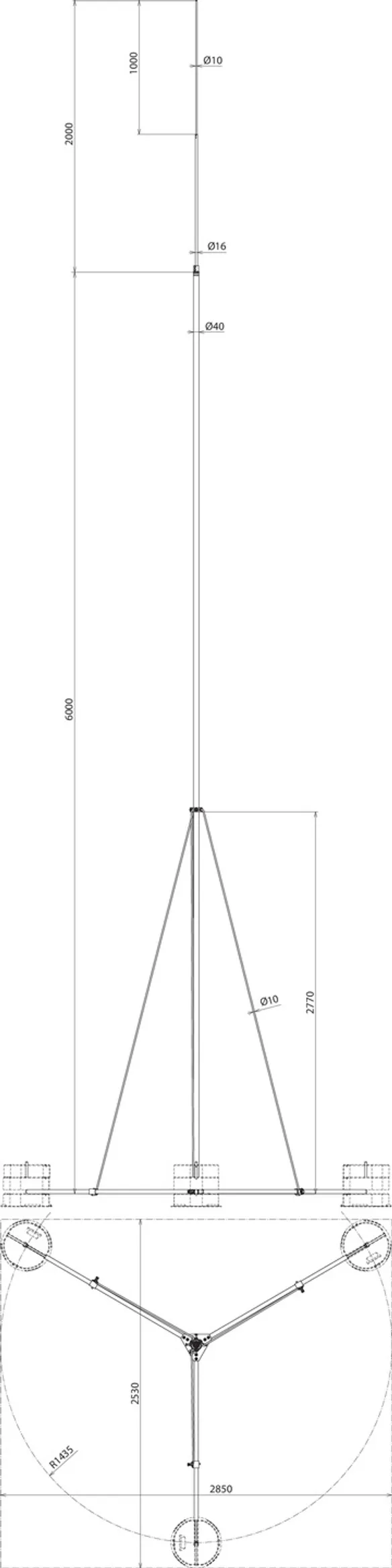

Tige de capture autoportante, hauteur 8000 mm
Tiges de capture libres avec trépied rabattable
pour protéger les toitures de grandes dimensions,
peut être adapté à la pente de toit jusqu’à 10° max.
Les tiges de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 137 km/h.
Les plots béton empilables (référence 102 010) et les
Plaques de protection (référence 102 050) doivent être commandés séparément.
Hauteur: 8000 mm
Rayon: 1435 mm
Vitesse du vent/rafales max. - 6 socles à 17 kg: 105 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg: 124 km/h
Vitesse du vent/rafales max. - 12 socles à 17 kg: 137 km/h
Encombrement - trépied: 2530 x 2850 mm
Matériau - trépied: St/tZn
Matériau - pointe de capture: Al
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 16 10 8000 AL DBS KB STTZN
Référence: 105800
ou équivalent

Certificates



Technical data

Hauteur 8000 mm
Rayon 1435 mm
Vitesse du vent/rafales max. - 6 socles à 17 kg 105 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg 124 km/h
Vitesse du vent/rafales max. - 12 socles à 17 kg 137 km/h
Encombrement - trépied 2530 x 2850 mm
Matériau - trépied St/tZn
Matériau - pointe de capture Al
Normes NF EN 62561-(1+2)

Product 105800 was added to Notepad.

Go to Notepad

Product 105800 was added to the cart.

Go to Web-Shop

Part No. 105850 FS D40 22 16 10 8500 AL DBS KB STTZN

GTIN 4013364094482, Customs tariff No. (EU): 85389099, Gross weight: 32.80 kg, PU: 1.00 pièce(s)

Images

Additional information

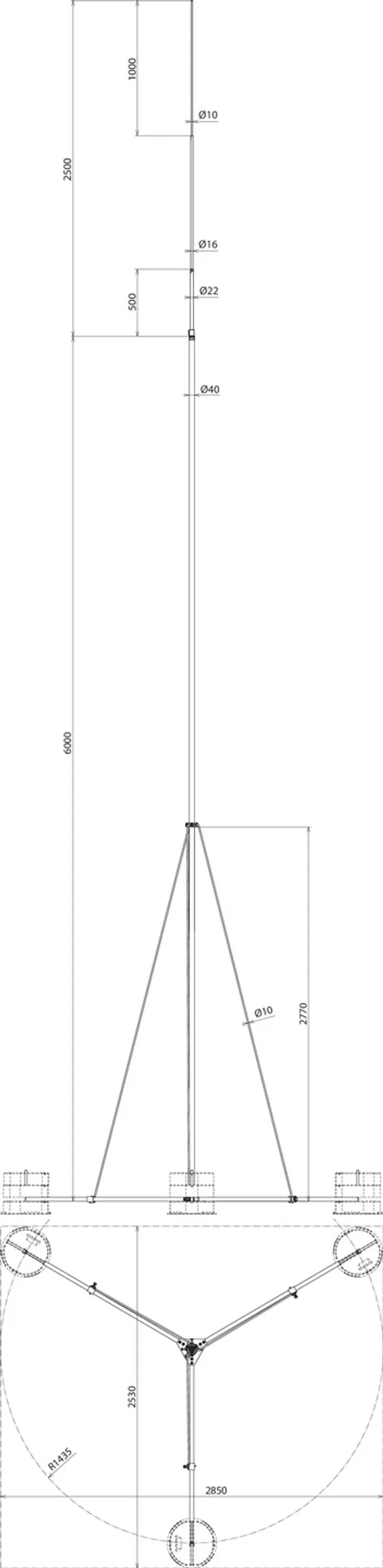

Tige de capture autoportante, hauteur 8500 mm
Tiges de capture libres avec trépied rabattable
pour protéger les toitures de grandes dimensions,
peut être adapté à la pente de toit jusqu’à 10° max.
Les tiges de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 132 km/h.
Les plots béton empilables (référence 102 010) et les
Plaques de protection (référence 102 050) doivent être commandés séparément.
Hauteur: 8500 mm
Rayon: 1435 mm
Vitesse du vent/rafales max. - 6 socles à 17 kg: 101 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg: 117 km/h
Vitesse du vent/rafales max. - 12 socles à 17 kg: 132 km/h
Encombrement - trépied: 2530 x 2850 mm
Matériau - trépied: St/tZn
Matériau - pointe de capture: Al
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 22 16 10 8500 AL DBS KB STTZN
Référence: 105850
ou équivalent

Certificates



Technical data

Hauteur 8500 mm
Rayon 1435 mm
Vitesse du vent/rafales max. - 6 socles à 17 kg 101 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg 117 km/h
Vitesse du vent/rafales max. - 12 socles à 17 kg 132 km/h
Encombrement - trépied 2530 x 2850 mm
Matériau - trépied St/tZn
Matériau - pointe de capture Al
Normes NF EN 62561-(1+2)

Product 105850 was added to Notepad.

Go to Notepad

Product 105850 was added to the cart.

Go to Web-Shop

Part No. 105900 FS D40 22 16 10 9000 AL DBS KB STTZN

GTIN 4013364240766, Customs tariff No. (EU): 85389099, Gross weight: 33.67 kg, PU: 1.00 pièce(s)

Images

Additional information

Tige de capture autoportante, hauteur 9000 mm
Tiges de capture libres avec trépied rabattable
pour protéger les toitures de grandes dimensions,
peut être adapté à la pente de toit jusqu’à 10° max.
Les tiges de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA) pour
une vitesse de vent en rafales max. de 132 km/h.
Les plots béton empilables (référence 102 010) et les
Plaques de protection (référence 102 050) doivent être commandés séparément.
Hauteur: 9000 mm
Rayon: 1435 mm
Vitesse du vent/rafales max. - 6 socles à 17 kg: 101 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg: 117 km/h
Vitesse du vent/rafales max. - 12 socles à 17 kg: 132 km/h
Encombrement - trépied: 2530 x 2850 mm
Matériau - trépied: St/tZn
Matériau - pointe de capture: Al
Normes: NF EN 62561-(1+2)

produit : DEHN
Type: FS D40 22 16 10 9000 AL DBS KB STTZN
Référence: 105900
ou équivalent

Certificates



Technical data

Hauteur 9000 mm
Rayon 1435 mm
Vitesse du vent/rafales max. - 6 socles à 17 kg 101 km/h
Vitesse du vent/rafales max. - 9 socles à 17 kg 117 km/h
Vitesse du vent/rafales max. - 12 socles à 17 kg 132 km/h
Encombrement - trépied 2530 x 2850 mm
Matériau - trépied St/tZn
Matériau - pointe de capture Al
Normes NF EN 62561-(1+2)

Product 105900 was added to Notepad.

Go to Notepad

Product 105900 was added to the cart.

Go to Web-Shop
back to top
