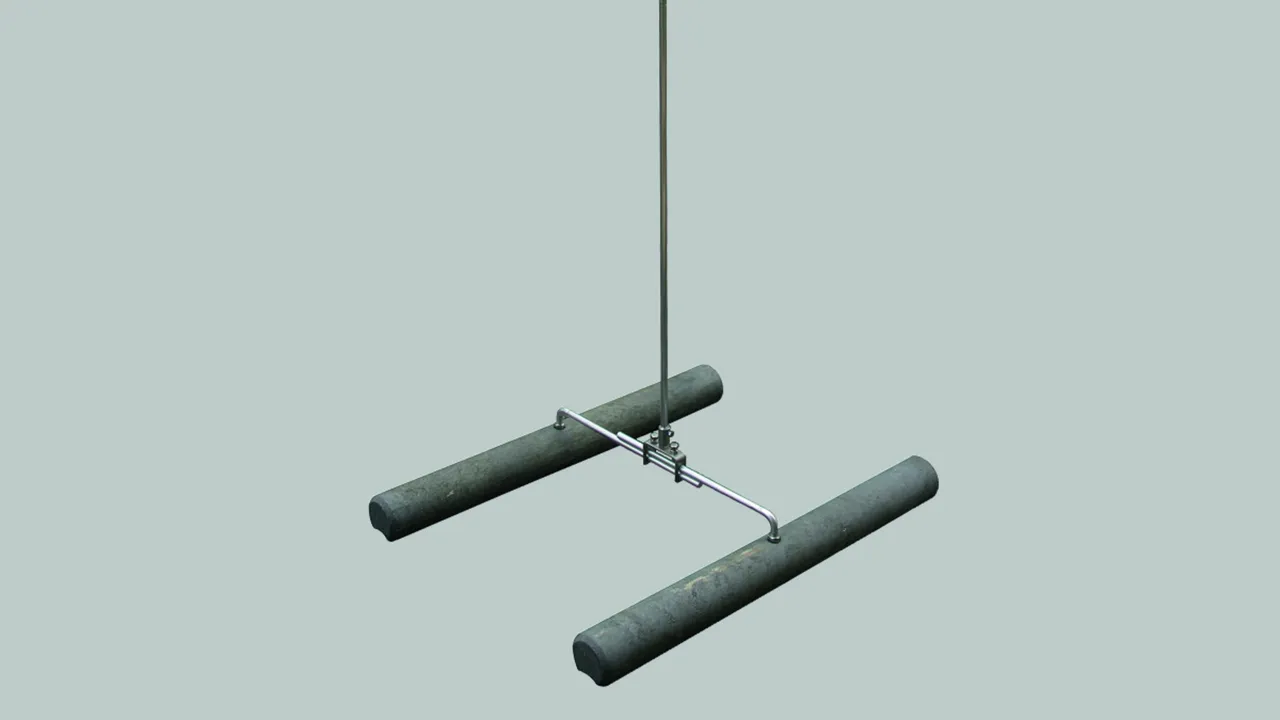

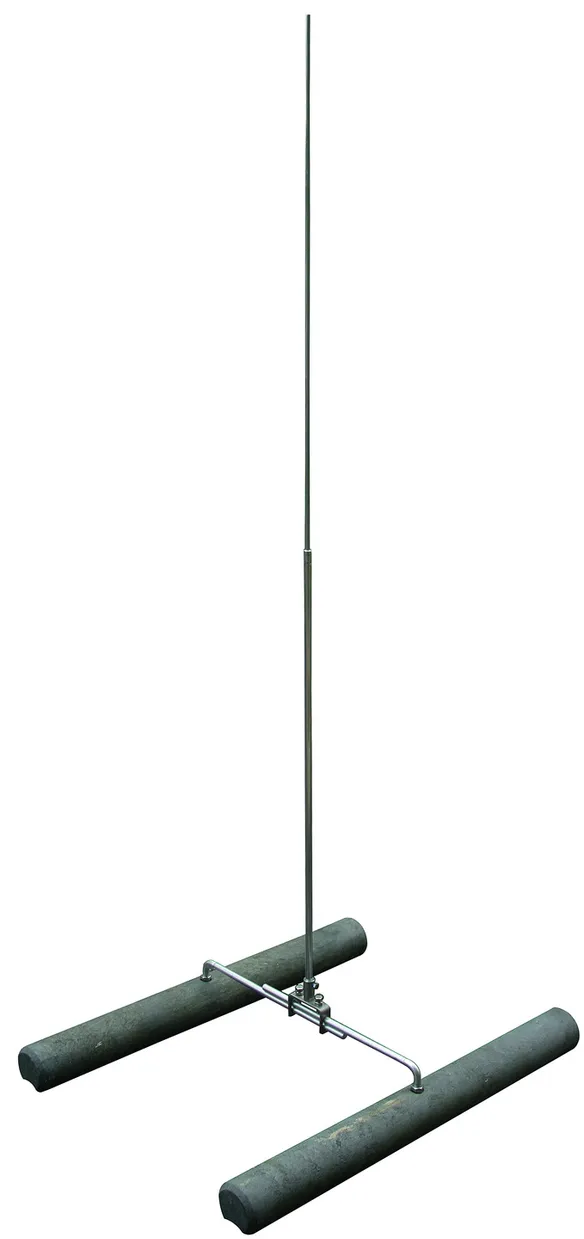

Pointes de capture pour toits trapézoïdaux

Pour la protection des structures de toit, des skydomes, etc.
La pointe de capture est installée dans les creux du toit trapézoïdal. Grâce à son châssis de base réglable, elle peut s'adapter à toute forme de trapèze.

Grâce au support spécial de la pointe de capture, il est possible de compenser une pente de toit jusqu’à 10°.

1 Product

Part No. 123032 FS 16 10 2000 TD AL V2A K

GTIN 4013364242067, Customs tariff No. (EU): 85389099, Gross weight: 17.70 kg, PU: 1.00 pièce(s)

Predecessor

Images

Additional information

Tiges de captures pour toitures trapézoïdales Hauteur 2000 mm
Tiges de captures pour toitures trapézoïdales
pour protéger les structures de toit, des skydomes, etc.
pour une pente de toit jusqu’à 10°.
La tige de capture est placée dans la vallée du toit trapézoïdal.
Grâce à son cadre de base variable,
elle peut être adaptée à toutes les formes de trapèze.
Les tiges de capture sont dimensionnées selon
Eurocode 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA)
pourune vitesse de vent en rafales max. de 137 km/h.

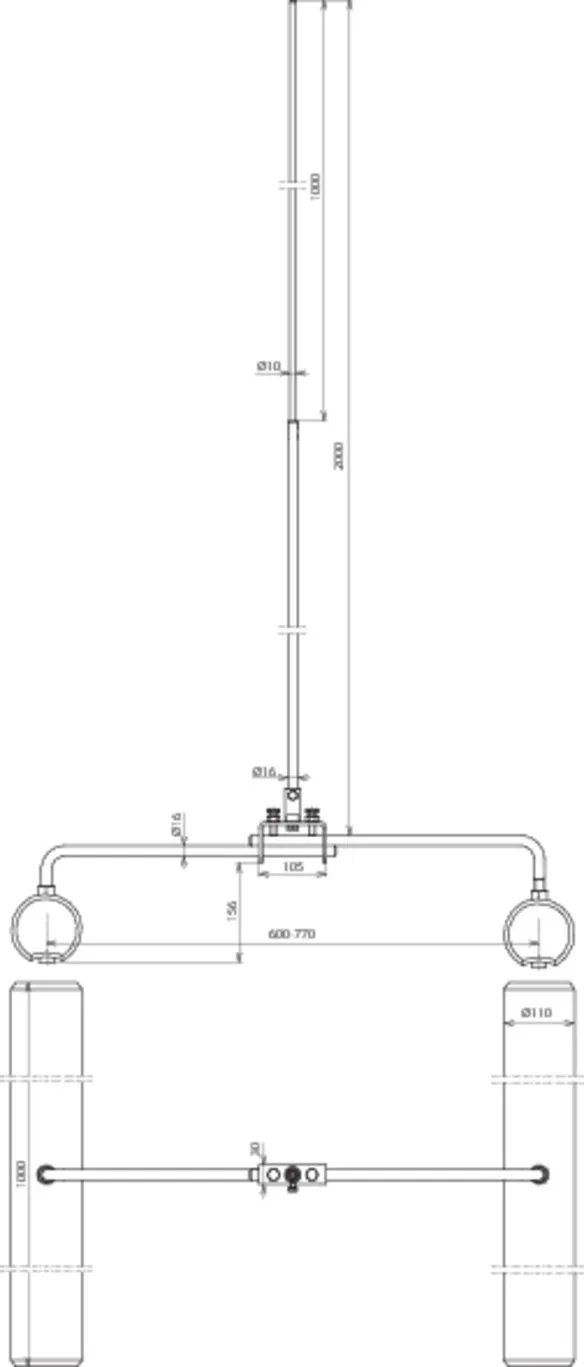

Longueur totale (Ø16 / 10 mm): 2000 mm
Ecartement des profilés: 600-770 mm
Matériau - pointe de capture: Al
Matériau - socle: matière plastique
Normes: NF EN 62561-2

produit : DEHN
Type: FS 16 10 2000 TD AL V2A K
Référence: 123032
ou équivalent

Certificates



Technical data

Longueur totale (Ø16 / 10 mm) 2000 mm
Vitesse de vent/rafales max. 137 km/h
Ecartement des profilés 600-770 mm
Matériau - pointe de capture Al
Matériau - socle matière plastique
Normes NF EN 62561-2
Version en longueur de 1500 mm (réf. 103 210) est disponible sur demande.
