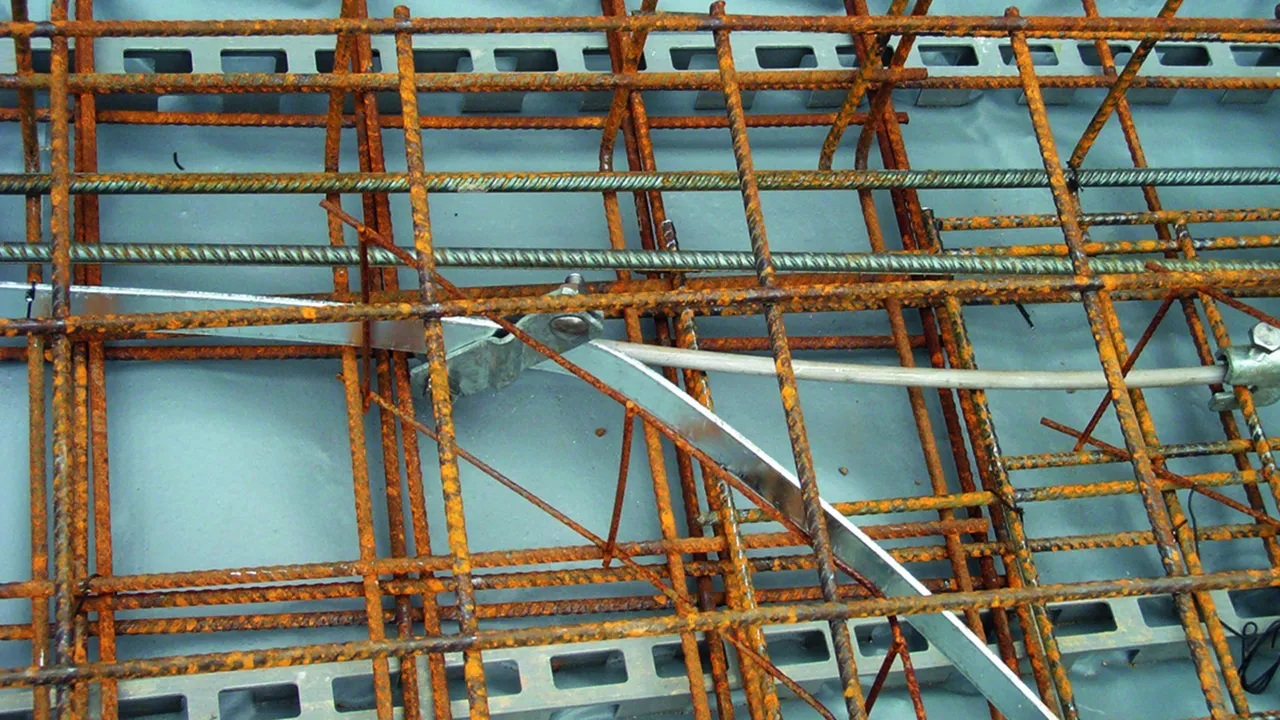

Raccords SV pour raccordements en surface et sous terre

Bornes de raccordement obliques pour raccordements perpendiculaires, parallèles ou en T, avec protection anti-torsion des vis.

Pour conducteurs plats et ronds

4 Products

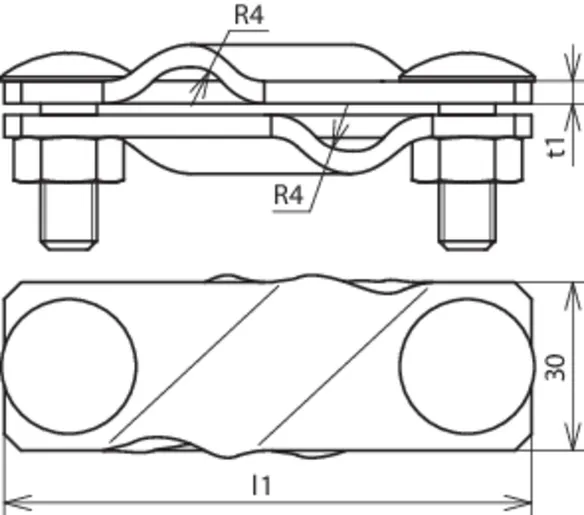

Part No. 308220 SVK 7.10 7.10 FL30 STTZN

GTIN 4013364084216, Customs tariff No. (EU): 85359000, Gross weight: 254.00 g, PU: 25.00 pièce(s)

Images

Additional information

Bornes SV pour conducteurs plats et ronds St/tZn
Bornes SV pour raccordements en surface et
sous terre
pour raccordements perpendiculaires, parallèles ou en T
avec protection anti-torsion des vis
Matériau - borne: St/tZn
Plage de serrage rd/rd: 7-10 / 7-10 mm
Plage de serrage rd/pl: 7-10 / 30 mm
Plage de serrage pl/pl: 30 / 30 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 7,3 kA

produit : DEHN
Type: SVK 7.10 7.10 FL30 STTZN
Référence: 308220
ou équivalent

Certificates



Technical data

Matériau - borne St/tZn
Plage de serrage rd/rd 7-10 / 7-10 mm
Plage de serrage rd/pl 7-10 / 30 mm
Plage de serrage pl/pl 30 / 30 mm
Vis e M10 x 30 mm
Dimensions (l1 x t1) 94 x 4 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 7,3 kA
*) Pour l’affectation exacte, voir le certificat de contrôle.

Product 308220 was added to Notepad.

Go to Notepad

Product 308220 was added to the cart.

Go to Web-Shop

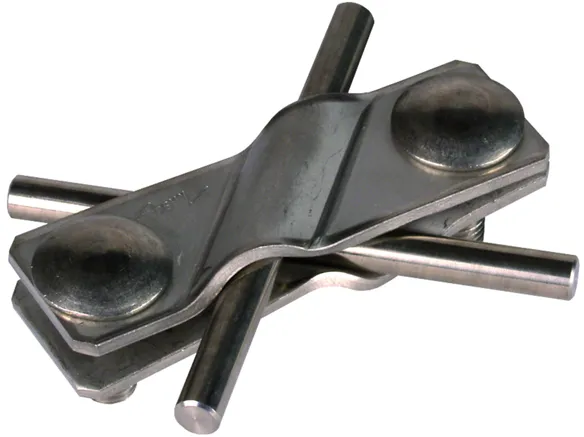

Part No. 308229 SVK 7.10 7.10 FL30 V4A

GTIN 4013364083745, Customs tariff No. (EU): 85359000, Gross weight: 194.00 g, PU: 25.00 pièce(s)

Images

Additional information

Bornes SV pour conducteurs plats et ronds INOX (V4A)
Bornes SV pour raccordements en surface et
sous terre
pour raccordements perpendiculaires, parallèles ou en T
avec protection anti-torsion des vis
Matériau - borne: INOX (V4A)
Plage de serrage rd/rd: 7-10 / 7-10 mm
Plage de serrage rd/pl: 7-10 / 30 mm
Plage de serrage pl/pl: 30 / 30 mm
Matériau n°: 1.4571 / 1.4404 / 1.4401
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 3,2 kA

produit : DEHN
Type: SVK 7.10 7.10 FL30 V4A
Référence: 308229
ou équivalent

Certificates



Technical data

Matériau - borne INOX (V4A)
Plage de serrage rd/rd 7-10 / 7-10 mm
Plage de serrage rd/pl 7-10 / 30 mm
Plage de serrage pl/pl 30 / 30 mm
Vis e M10 x 30 mm
Dimensions (l1 x t1) 94 x 3 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 3,2 kA
*) Pour l’affectation exacte, voir le certificat de contrôle.

Product 308229 was added to Notepad.

Go to Notepad

Product 308229 was added to the cart.

Go to Web-Shop

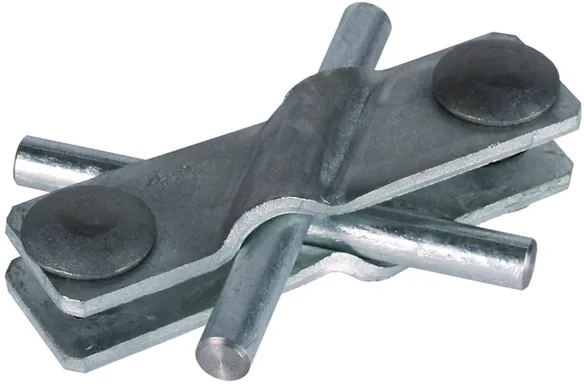

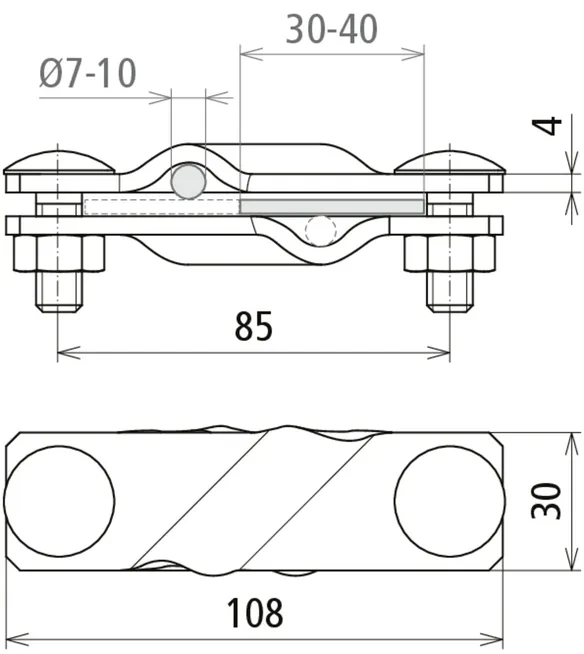

Part No. 308320 SVK 7.10 7.10 FL40 STTZN

GTIN 4013364028531, Customs tariff No. (EU): 85359000, Gross weight: 270.00 g, PU: 25.00 pièce(s)

Images

Additional information

Bornes SV pour conducteurs plats et ronds St/tZn
Bornes SV pour raccordements en surface et
sous terre
pour raccordements perpendiculaires, parallèles ou en T
avec protection anti-torsion des vis
Matériau - borne: St/tZn
Plage de serrage rd/rd: 7-10 / 7-10 mm
Plage de serrage rd/pl: 7-10 / 30-40 mm
Plage de serrage pl/pl: 30-40 / 30-40 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 14,0 kA

produit : DEHN
Type: SVK 7.10 7.10 FL40 STTZN
Référence: 308320
ou équivalent

Certificates



Technical data

Matériau - borne St/tZn
Plage de serrage rd/rd 7-10 / 7-10 mm
Plage de serrage rd/pl 7-10 / 30-40 mm
Plage de serrage pl/pl 30-40 / 30-40 mm
Vis e M10 x 30 mm
Dimensions (l1 x t1) 108 x 4 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 14,0 kA
*) Pour l’affectation exacte, voir le certificat de contrôle.

Product 308320 was added to Notepad.

Go to Notepad

Product 308320 was added to the cart.

Go to Web-Shop

Part No. 308329 SVK 7.10 7.10 FL40 V4A

GTIN 4013364081338, Customs tariff No. (EU): 85359000, Gross weight: 224.00 g, PU: 25.00 pièce(s)

Images

Additional information

Bornes SV pour conducteurs plats et ronds INOX (V4A)
Bornes SV pour raccordements en surface et
sous terre
pour raccordements perpendiculaires, parallèles ou en T
avec protection anti-torsion des vis
Matériau - borne: INOX (V4A)
Plage de serrage rd/rd: 7-10 / 7-10 mm
Plage de serrage rd/pl: 7-10 / 30-40 mm
Plage de serrage pl/pl: 30-40 / 30-40 mm
Matériau n°: 1.4571 / 1.4404 / 1.4401
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 14,0 kA

produit : DEHN
Type: SVK 7.10 7.10 FL40 V4A
Référence: 308329
ou équivalent

Certificates



Technical data

Matériau - borne INOX (V4A)
Plage de serrage rd/rd 7-10 / 7-10 mm
Plage de serrage rd/pl 7-10 / 30-40 mm
Plage de serrage pl/pl 30-40 / 30-40 mm
Vis e M10 x 30 mm
Dimensions (l1 x t1) 108 x 3 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 14,0 kA
*) Pour l’affectation exacte, voir le certificat de contrôle.

Product 308329 was added to Notepad.

Go to Notepad

Product 308329 was added to the cart.

Go to Web-Shop

Pour un conducteur plat et un conducteur rond ou deux conducteurs plats

1 Product

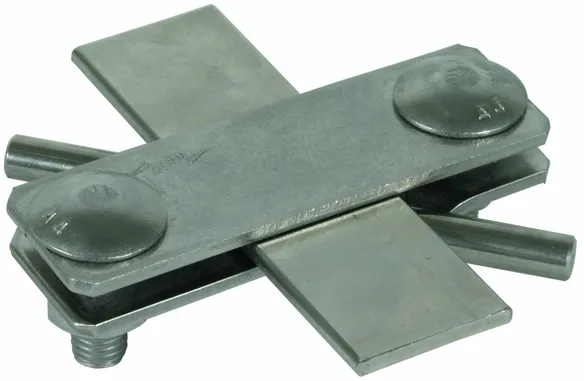

Part No. 308249 SVK 7.10 FL30 V4A

GTIN 4013364129313, Customs tariff No. (EU): 85359000, Gross weight: 204.00 g, PU: 25.00 pièce(s)

Images

Additional information

Bornes SV pour un conducteur plat et un conducteur rond INOX (V4A)
Bornes SV pour raccordements en surface et
sous terre
pour raccordements perpendiculaires, parallèles ou en T
avec protection anti-torsion des vis
Matériau - borne: INOX (V4A)
Plage de serrage rd/pl: 7-10 / 30 mm
Plage de serrage pl/pl: 30 / 30 mm
Matériau n°: 1.4571 / 1.4404 / 1.4401
Normes: NF EN 62561-1

produit : DEHN
Type: SVK 7.10 FL30 V4A
Référence: 308249
ou équivalent

Certificates



Technical data

Matériau - borne INOX (V4A)
Plage de serrage rd/pl 7-10 / 30 mm
Plage de serrage pl/pl 30 / 30 mm
Vis e M10 x 30 mm
Dimensions (l1 x t1) 94 x 3 mm
Normes NF EN 62561-1
*) Pour l’affectation exacte, voir le certificat de contrôle.

Product 308249 was added to Notepad.

Go to Notepad

Product 308249 was added to the cart.

Go to Web-Shop

Pour conducteurs plats

2 Products

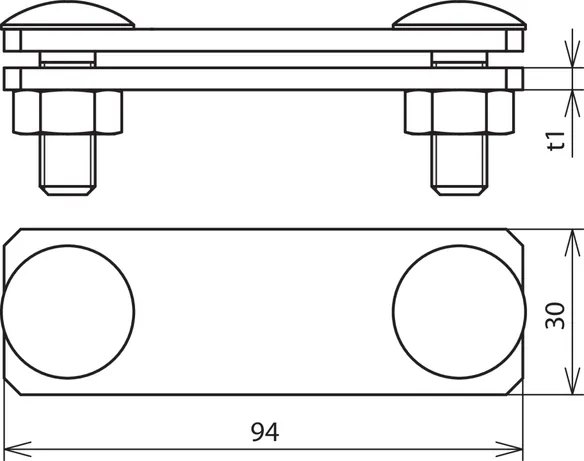

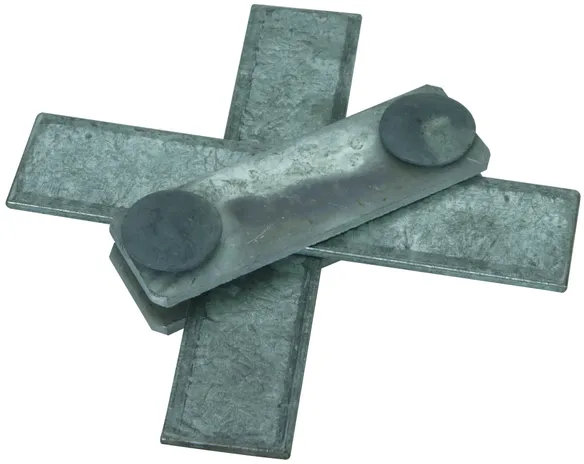

Part No. 308230 SVK FL30 STTZN

GTIN 4013364090859, Customs tariff No. (EU): 85359000, Gross weight: 245.00 g, PU: 25.00 pièce(s)

Images

Additional information

Borne SV pour conducteurs plats St/tZn
Bornes SV pour raccordements en surface et
sous terre
pour raccordements perpendiculaires, parallèles ou en T
avec protection anti-torsion des vis
Matériau - borne: St/tZn
Plage de serrage pl/pl: 30 / 30 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 8,2 kA

produit : DEHN
Type: SVK FL30 STTZN
Référence: 308230
ou équivalent

Certificates



Technical data

Matériau - borne St/tZn
Plage de serrage pl/pl 30 / 30 mm
Vis e M10 x 30 mm
Dimensions (l1 x t1) 94 x 4 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 8,2 kA
*) Pour l’affectation exacte, voir le certificat de contrôle.

Product 308230 was added to Notepad.

Go to Notepad

Product 308230 was added to the cart.

Go to Web-Shop

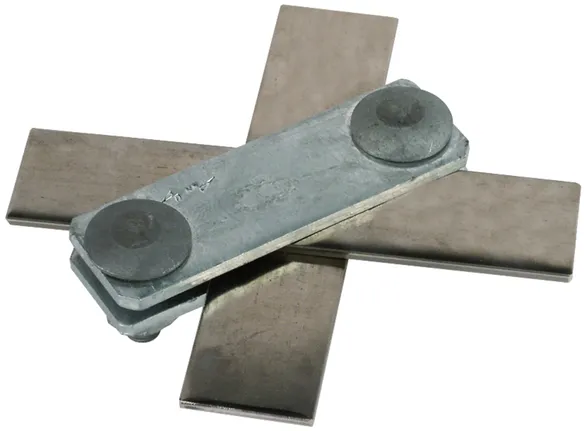

Part No. 308239 SVK FL30 V4A

GTIN 4013364090866, Customs tariff No. (EU): 85359000, Gross weight: 201.00 g, PU: 25.00 pièce(s)

Images

Additional information

Borne SV pour conducteurs plats INOX (V4A)
Bornes SV pour raccordements en surface et
sous terre
pour raccordements perpendiculaires, parallèles ou en T
avec protection anti-torsion des vis
Matériau - borne: INOX (V4A)
Plage de serrage pl/pl: 30 / 30 mm
Matériau n°: 1.4571 / 1.4404 / 1.4401
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 3,9 kA

produit : DEHN
Type: SVK FL30 V4A
Référence: 308239
ou équivalent

Certificates



Technical data

Matériau - borne INOX (V4A)
Plage de serrage pl/pl 30 / 30 mm
Vis e M10 x 30 mm
Dimensions (l1 x t1) 94 x 3 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 3,9 kA
*) Pour l’affectation exacte, voir le certificat de contrôle.

Product 308239 was added to Notepad.

Go to Notepad

Product 308239 was added to the cart.

Go to Web-Shop

Pour conducteurs plats, ronds et barres de terre

1 Product

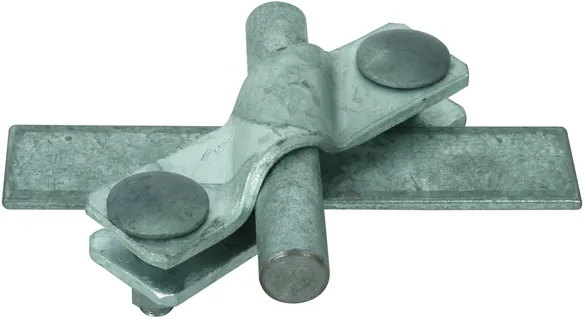

Part No. 308330 SVK 7.10 16 FL40 STTZN

GTIN 4013364096660, Customs tariff No. (EU): 85359000, Gross weight: 270.00 g, PU: 25.00 pièce(s)

Images

Additional information

Bornes SV pour conducteurs plats et ronds et tiges de mise à la terre St/tZn
Bornes SV pour raccordements en surface et
sous terre
pour raccordements perpendiculaires, parallèles ou en T
de conducteurs plats et ronds
avec des tiges de mise à la terre
avec protection anti-torsion des vis
Matériau - borne: St/tZn
Plage de serrage rd/rd: 7-10 / 16 mm
Plage de serrage rd/pl: 16 / 30-40 mm
Normes: NF EN 62561-1

produit : DEHN
Type: SVK 7.10 16 FL40 STTZN
Référence: 308330
ou équivalent

Certificates



Technical data

Matériau - borne St/tZn
Plage de serrage rd/rd 7-10 / 16 mm
Plage de serrage rd/pl 16 / 30-40 mm
Vis e M10 x 30 mm
Dimensions (l1 x t1) 108 x 4 mm
Normes NF EN 62561-1
*) Pour l’affectation exacte, voir le certificat de contrôle.
