Bornes de raccordement pour points de prise de terre et armature

Pour la connexion de l’armature avec dispositif de serrage.
Pour conducteurs ronds ou pour points de prise de terre avec fixation au coffrage.

Disposition :
(II) = parallèle
(+) = croisée

Pour de petits diamètres

1 Product

Part No. 308035 VK 6.22 FL40 KB6.10 BSB STBL

GTIN 4013364123472, Customs tariff No. (EU): 85359000, Gross weight: 169.60 g, PU: 25.00 pièce(s)


Images

Additional information

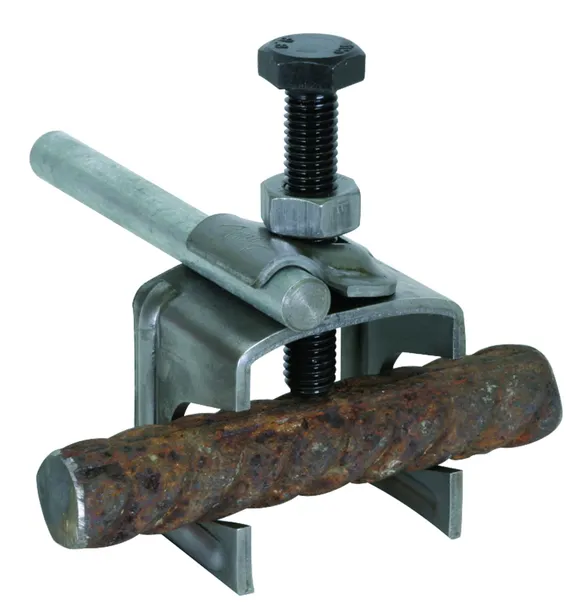

Borne de raccordement pour armatures acier, St/tZn
Borne de raccordement pour raccorder les armatures acier au conducteur rond
Raccordement en croix et en parallèle
Avec pièce de serrage pour raccordement au conducteur rond ou aux points de prise de terre inséré dans le béton.
Matériau: St/nu
Plage de serrage rd/rd: (+/II) 6-22 / 6-10 mm
Plage de serrage rd/pl: (+) 6-22 / 40 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 1,0 kA

produit : DEHN
Type: VK 6.22 FL40 KB6.10 BSB STBL
Référence: 308035
ou équivalent

Certificates



Technical data

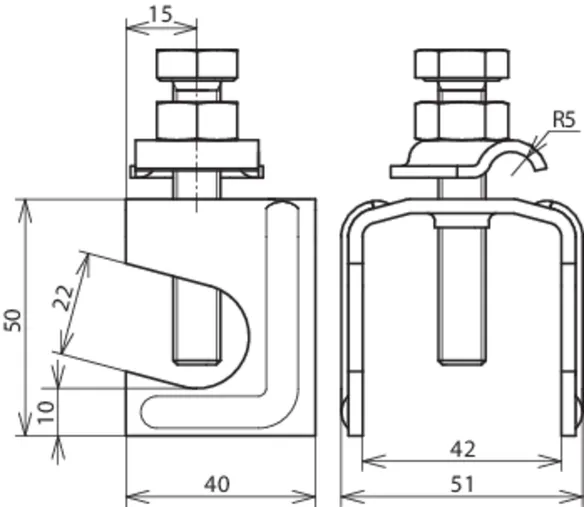

Matériau St/nu
Plage de serrage rd/rd (+/II) 6-22 / 6-10 mm
Plage de serrage rd/pl (+) 6-22 / 40 mm
Vis di M10 x 60 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 1,0 kA
*) Pour l'affectation exacte, voir le certificat de test.

Product 308035 was added to Notepad.

Product 308035 was added to the cart.


Borne à étrier pour de grands diamètres

1 Product

Part No. 308046 BVK 16.48 FL40 KB6.10 BSB STBL

GTIN 4013364124462, Customs tariff No. (EU): 85359000, Gross weight: 292.40 g, PU: 25.00 pièce(s)


Images

Additional information

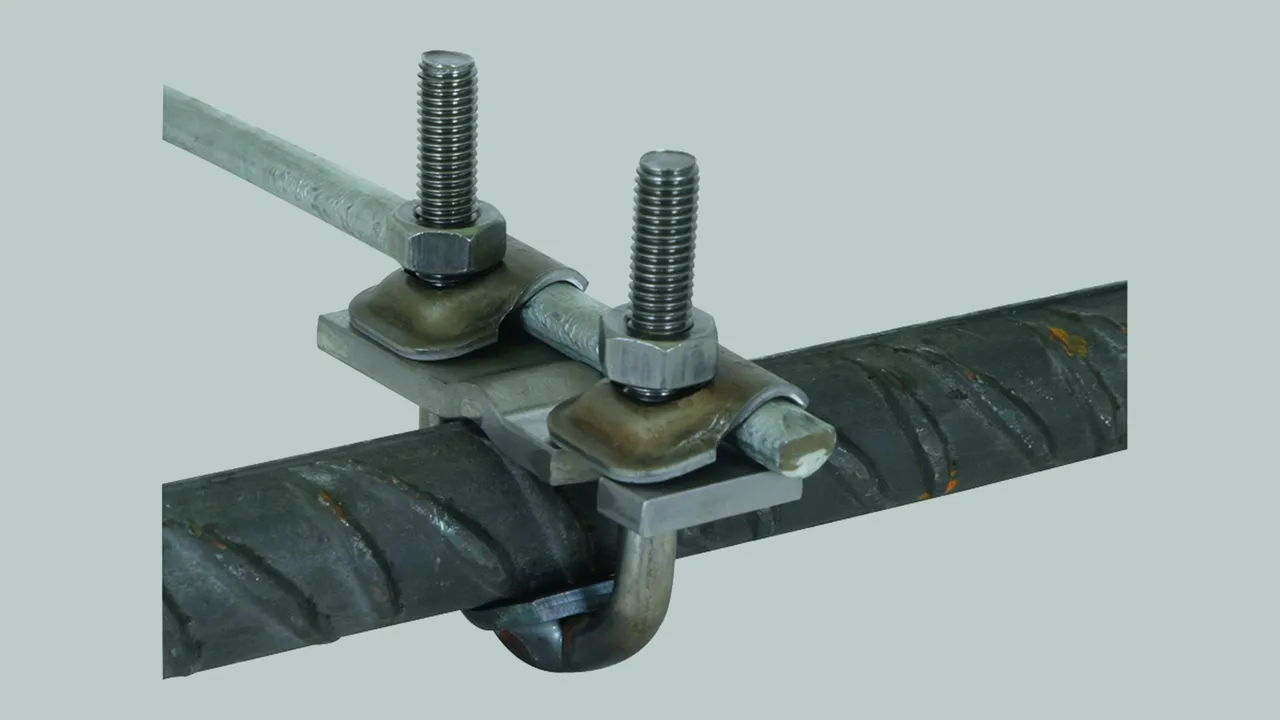

Borne de raccordement en U, St/tZn
Borne de raccordement pour armatures acier
Borne de raccordement en U pour de gros diamètres

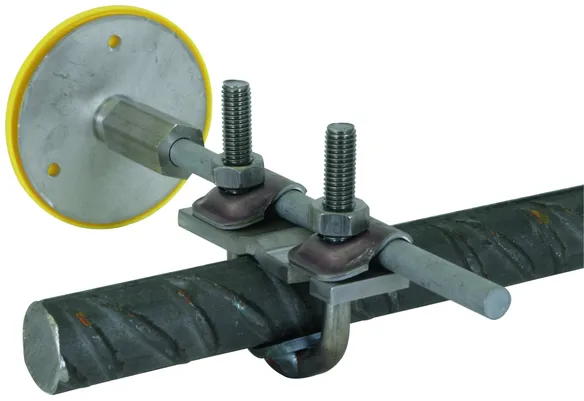

Raccordement des armatures acier au conducteur rond ou aux points de prise de terre
Raccordement en croix ou en parallèle
Avec pièce de serrage pour les conducteurs rond ou les points de prise de terre inséré dans le coffrage béton.
Matériau: St/nu
Plage de serrage rd/rd: (+/II) 16-48 / 6-10 mm
Plage de serrage rd/pl: (II) 16-48 / 30-40 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 9,9 kA

produit : DEHN
Type: BVK 16.48 FL40 KB6.10 BSB STBL
Référence: 308046
ou équivalent

Certificates



Technical data

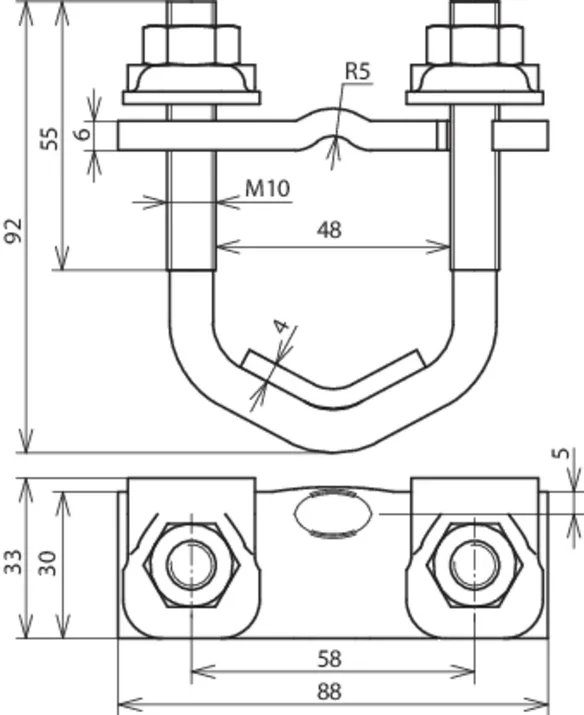

Matériau St/nu
Plage de serrage rd/rd (+/II) 16-48 / 6-10 mm
Plage de serrage rd/pl (II) 16-48 / 30-40 mm
Vis étrier fileté M10 x 48 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 9,9 kA
*) Pour l'affectation exacte, voir le certificat de test.

Product 308046 was added to Notepad.

Product 308046 was added to the cart.
