Bornes de raccordement pour armatures

Bornes pour la connexion de treillis soudés pour béton armé ou d’armatures composées de conducteurs ronds ou plats.

Disposition :
(II) = parallèle
(+) = perpendiculaire

Details

Fig. 5 : borne de raccordement, réf. 308 035
lorem ipsum

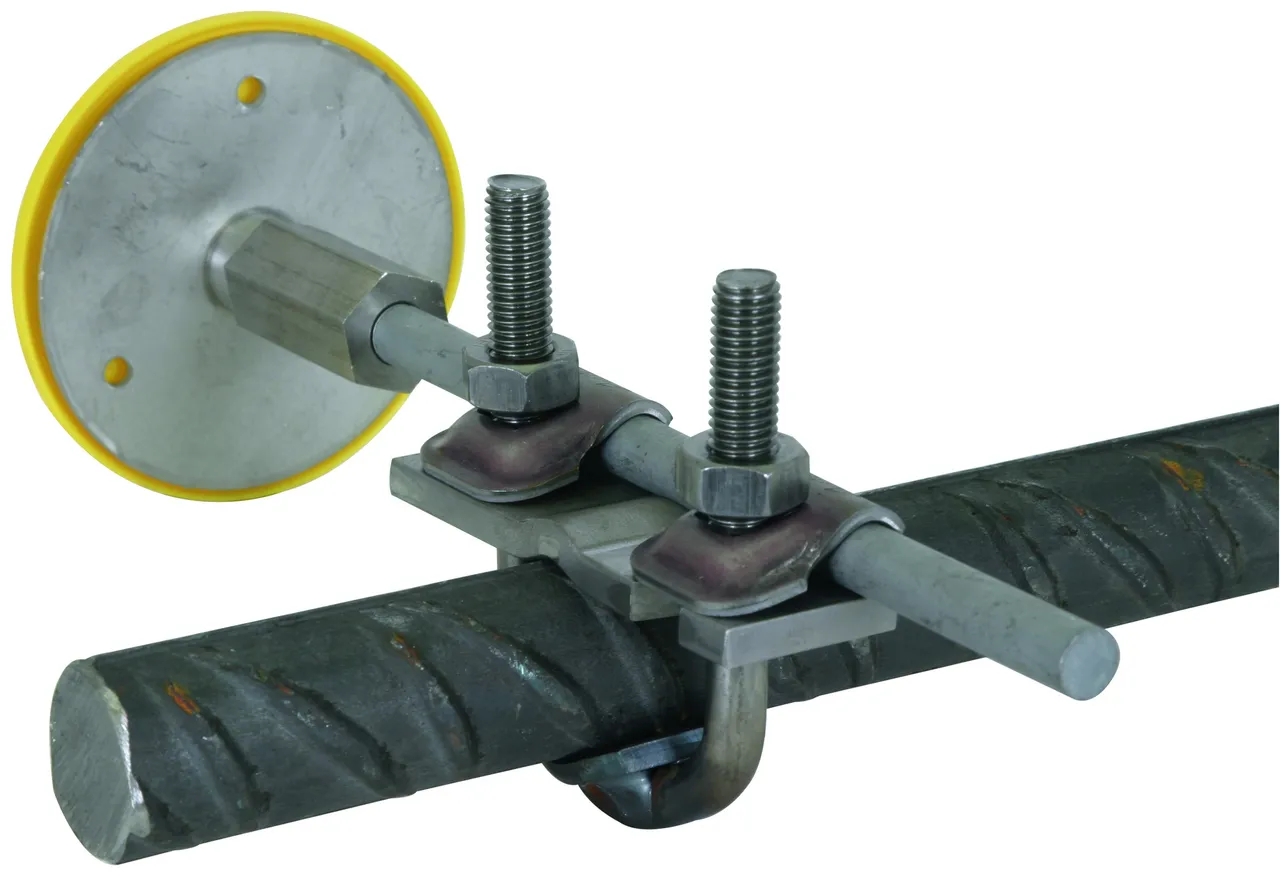

Fig. 3 : borne à étrier, réf. 308 046
lorem ipsum

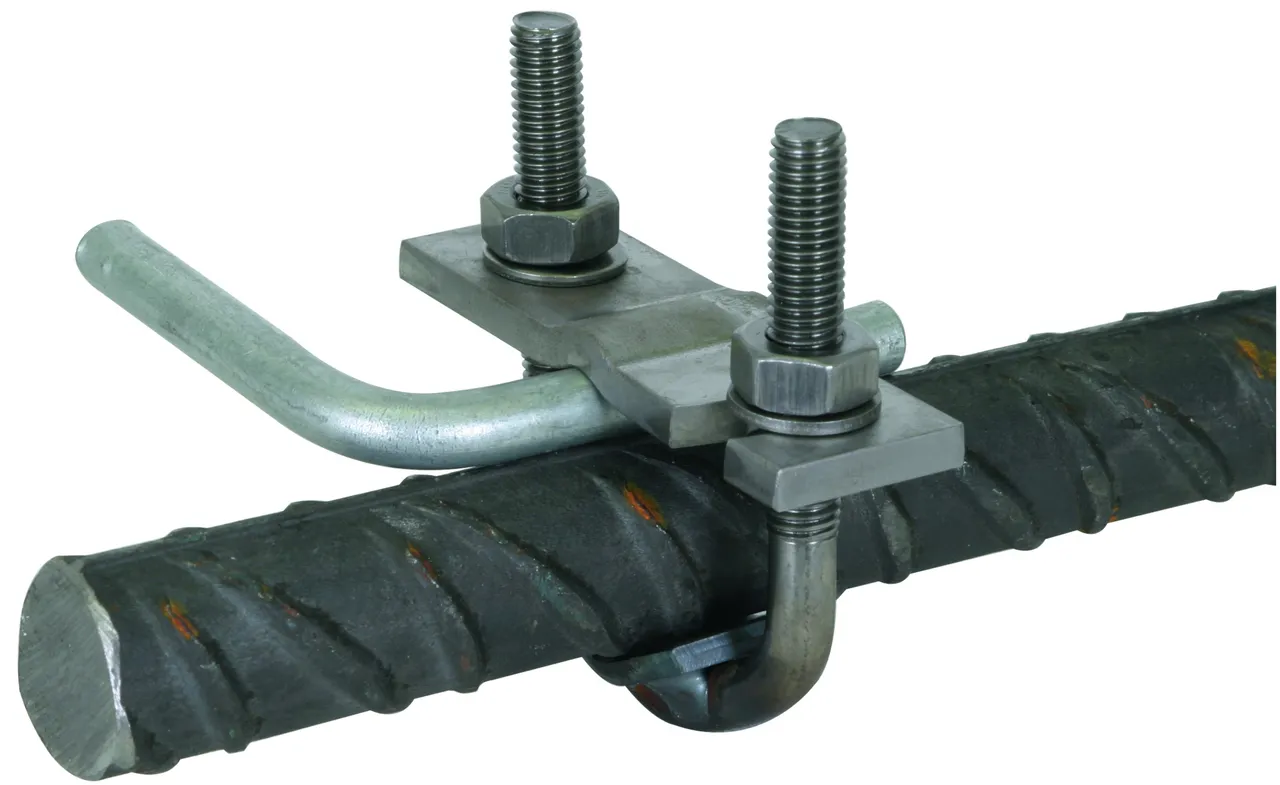

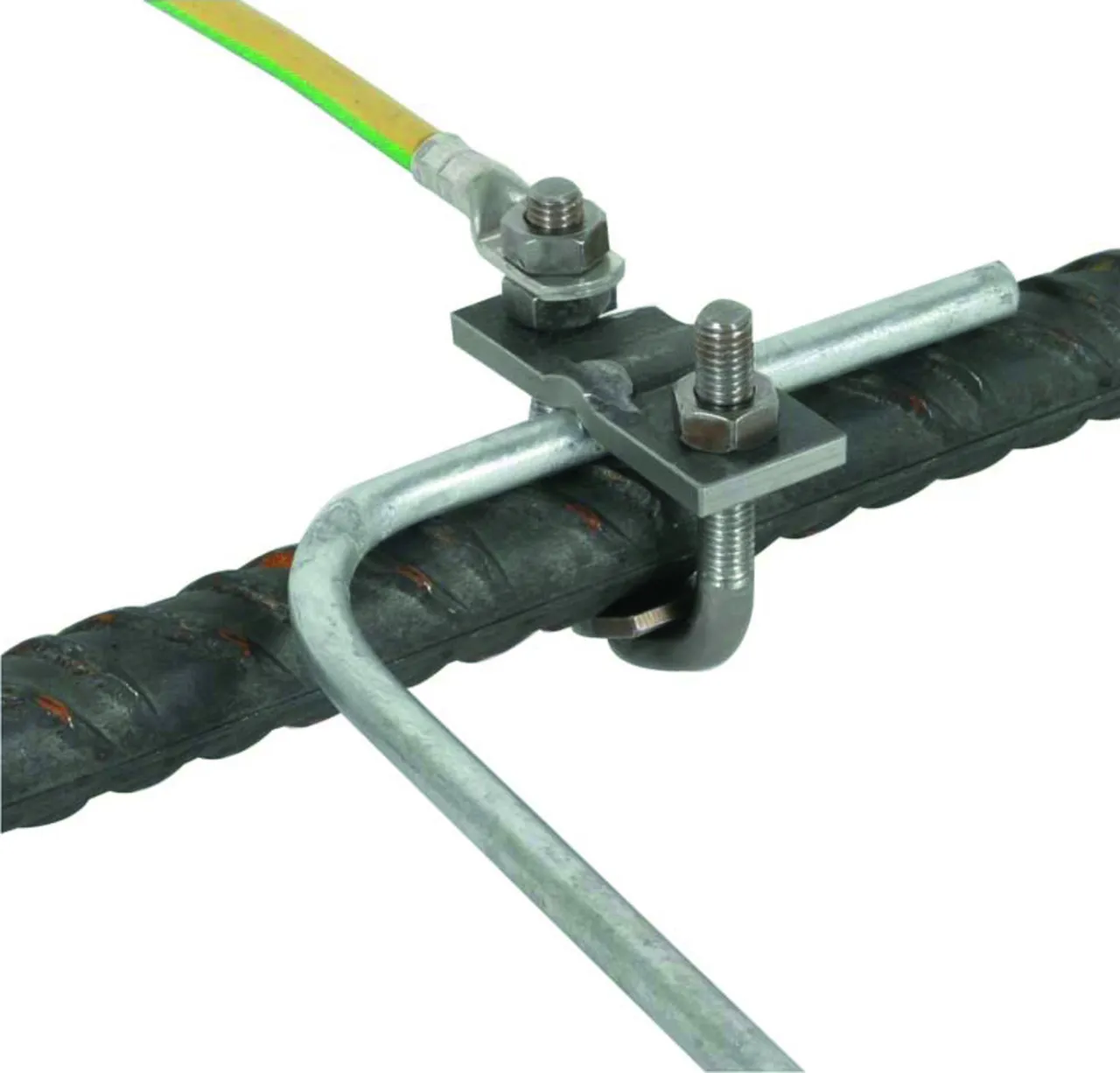

Fig. 2 : borne à étrier, réf. 308 045
lorem ipsum

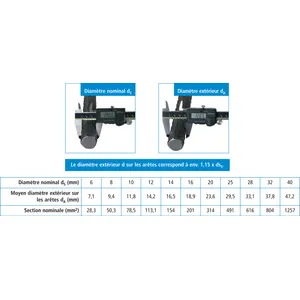

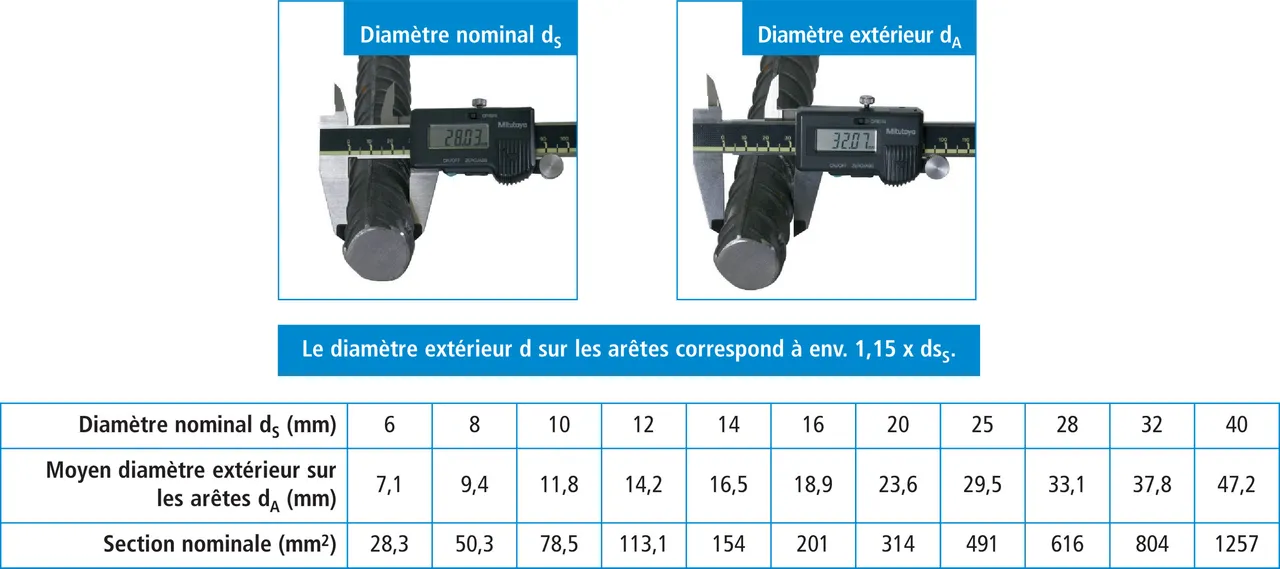

Fig. 1 : diamètre des fers d’armature.
Acier pour armatures de structures portantes en béton selon NF EN 10080:2005.
lorem ipsum
Fig. 4 : borne à étrier avec cosse
lorem ipsum

Pour raccordement en T, perpendiculaire ou parallèle

1 Product

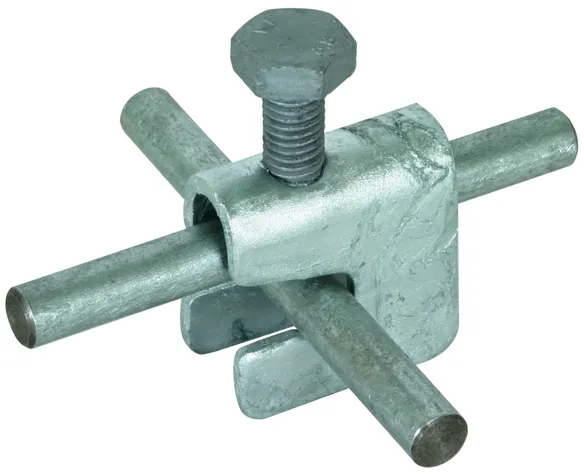

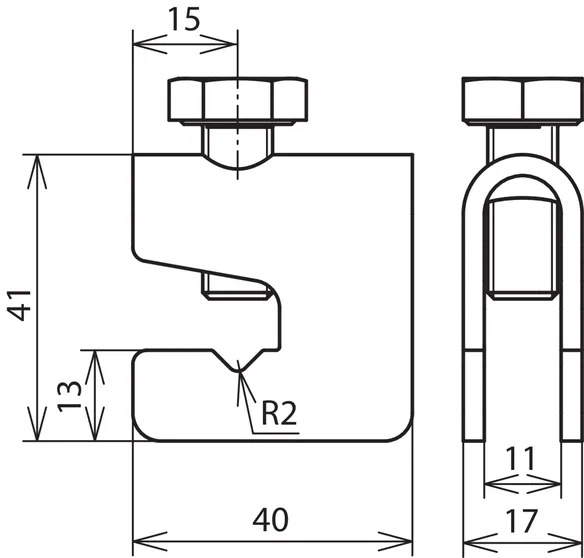

Part No. 308025 VK A UNI ST

GTIN 4013364035881, Customs tariff No. (EU): 85359000, Gross weight: 102.00 g, PU: 50.00 pièce(s)

Images

Additional information


Matériau: St/tZn
Plage de serrage rd/rd: (+) 6-10 / 6-10 mm
Plage de serrage rd/pl: (+) 6-10 / 30 mm
Plage de serrage pl/pl: (II) 30 / 30 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 9 kA

produit : DEHN
Type: VK A UNI ST
Référence: 308025
ou équivalent

Certificates



Technical data

Matériau St/tZn
Plage de serrage rd/rd (+) 6-10 / 6-10 mm
Plage de serrage rd/pl (+) 6-10 / 30 mm
Plage de serrage pl/pl (II) 30 / 30 mm
Vis di M10 x 25 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 9 kA

Product 308025 was added to Notepad.

Go to Notepad

Product 308025 was added to the cart.

Go to Web-Shop

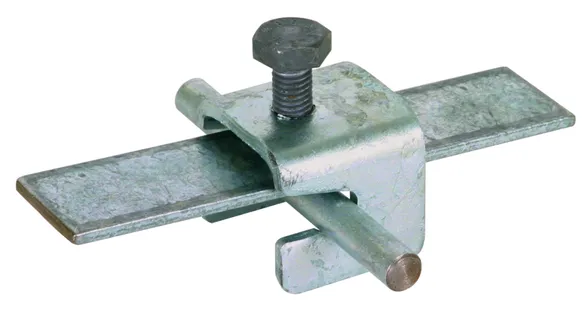

Pour raccordement en T, perpendiculaire ou parallèle

1 Product

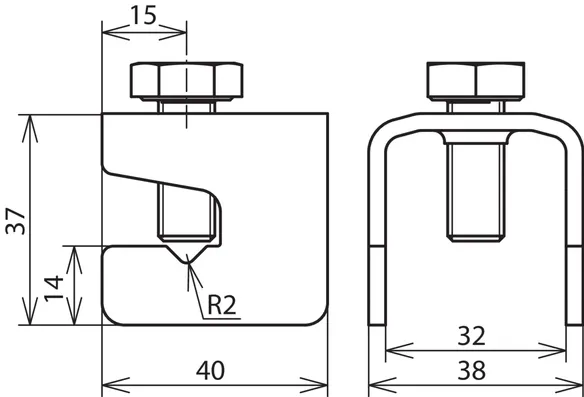

Part No. 308026 VK 6.10 FL30 FL30 BSB STTZN

GTIN 4013364035874, Customs tariff No. (EU): 85359000, Gross weight: 111.00 g, PU: 25.00 pièce(s)

Images

Additional information

Borne de raccordement pour armatures, St/tZn
Borne de raccordement pour ferraillage béton
et conducteur plat
Raccordement en croix et en parrallèle.
Matériau: St/tZn
Plage de serrage rd/pl: (+) 6-10 / 30 mm
Plage de serrage pl/pl: (+ / II) 30 / 30 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 13 kA

produit : DEHN
Type: VK 6.10 FL30 FL30 BSB STTZN
Référence: 308026
ou équivalent

Certificates



Technical data

Matériau St/tZn
Plage de serrage rd/pl (+) 6-10 / 30 mm
Plage de serrage pl/pl (+ / II) 30 / 30 mm
Vis di M10 x 25 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 13 kA
*) Pour l'affectation exacte, voir le certificat de test.

Product 308026 was added to Notepad.

Go to Notepad

Product 308026 was added to the cart.

Go to Web-Shop

Pour raccordement en T et perpendiculaire

Remarque: couple de serrage recommandé ≥ 10 Nm.

1 Product

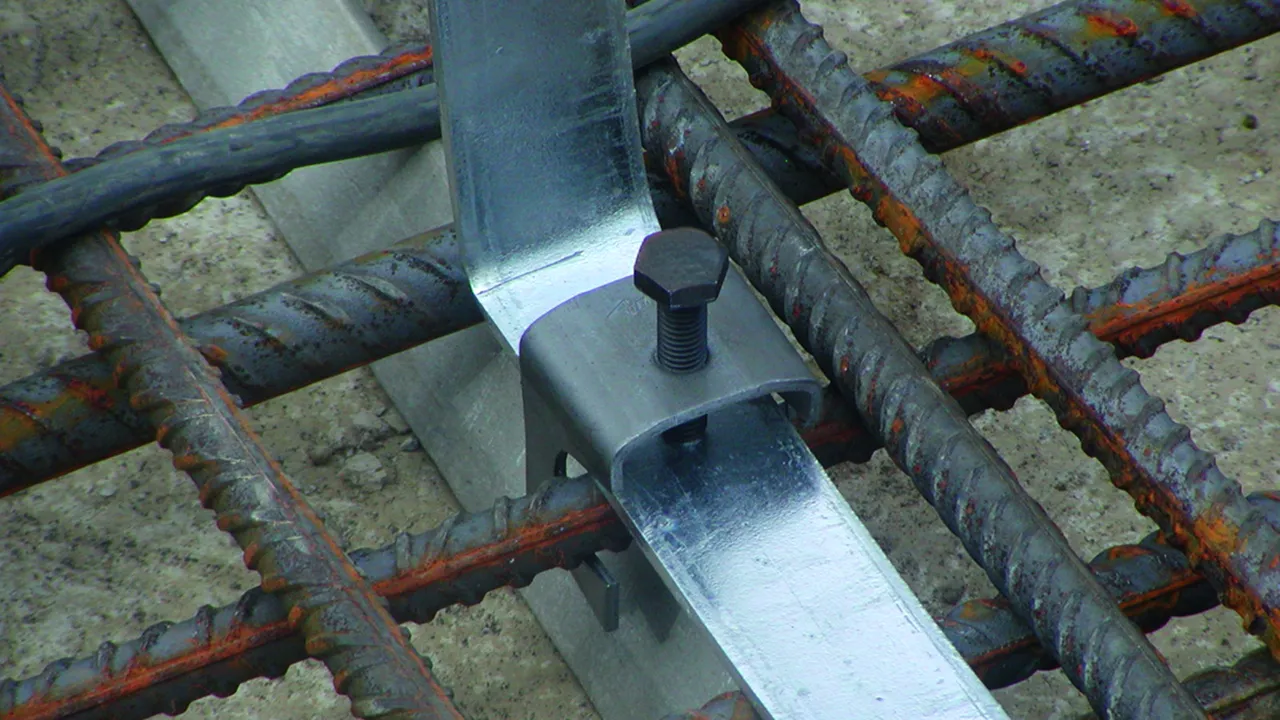

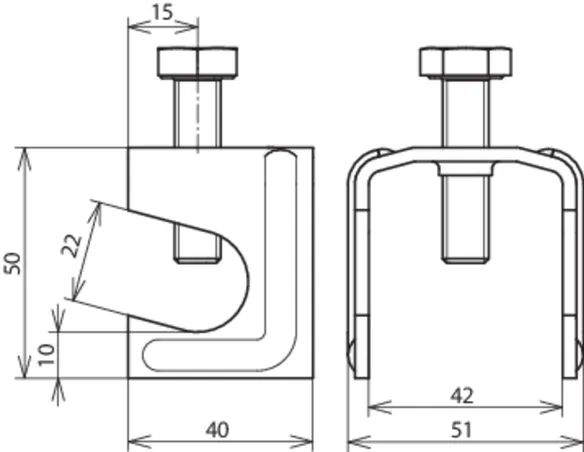

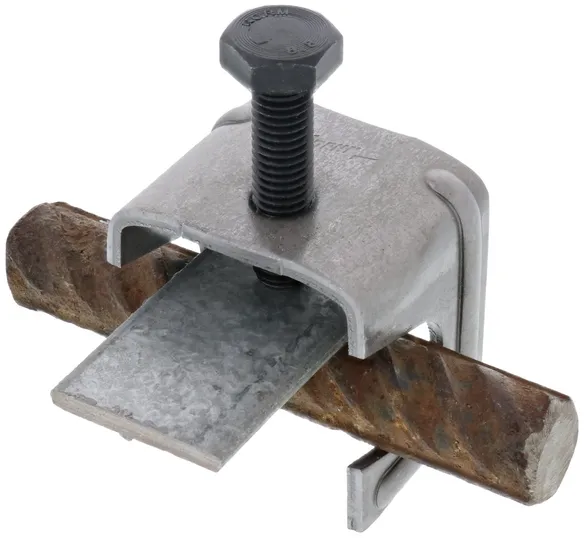

Part No. 308030 VK A R22 F40 STBL

GTIN 4013364030749, Customs tariff No. (EU): 85359000, Gross weight: 130.00 g, PU: 50.00 pièce(s)

Images

Additional information

Borne de raccordement pour armatures, St/tZn
Borne de raccordement pour ferraillage béton
et conducteur plat
Raccordement en croix et en parrallèle.
Matériau: St/nu
Plage de serrage rd/pl: (+) 6-22 / 30-40 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 1,0 kA

produit : DEHN
Type: VK A R22 F40 STBL
Référence: 308030
ou équivalent

Certificates



Technical data

Matériau St/nu
Plage de serrage rd/pl (+) 6-22 / 30-40 mm
Vis di M10 x 40 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 1,0 kA
*) Pour l'affectation exacte, voir le certificat de test.

Product 308030 was added to Notepad.

Go to Notepad

Product 308030 was added to the cart.

Go to Web-Shop

Pour raccordement en T, perpendiculaire ou parallèle avec dispositif de serrage

Pour le raccordement flexible de conducteurs ronds ou pour le point de prise de terre avec fixation au coffrage.

1 Product

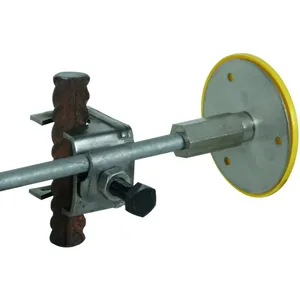

Part No. 308035 VK 6.22 FL40 KB6.10 BSB STBL

GTIN 4013364123472, Customs tariff No. (EU): 85359000, Gross weight: 169.60 g, PU: 25.00 pièce(s)

Images

Additional information

Borne de connexion pour armature acier, St/tZn
Borne de connexion pour raccorder l'armature au conducteur rond
Raccordement en croix et en parallèle
Avec pièce de serrage pour conducteurs rond ou point de prise de terre inséré dans le béton.
Matériau: St/nu
Plage de serrage rd/rd: (+/II) 6-22 / 6-10 mm
Plage de serrage rd/pl: (+) 6-22 / 40 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 1,0 kA

produit : DEHN
Type: VK 6.22 FL40 KB6.10 BSB STBL
Référence: 308035
ou équivalent

Certificates



Technical data

Matériau St/nu
Plage de serrage rd/rd (+/II) 6-22 / 6-10 mm
Plage de serrage rd/pl (+) 6-22 / 40 mm
Vis di M10 x 60 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 1,0 kA
*) Pour l'affectation exacte, voir le certificat de test.

Product 308035 was added to Notepad.

Go to Notepad

Product 308035 was added to the cart.

Go to Web-Shop

Borne à étrier pour de grands diamètres

1 Product

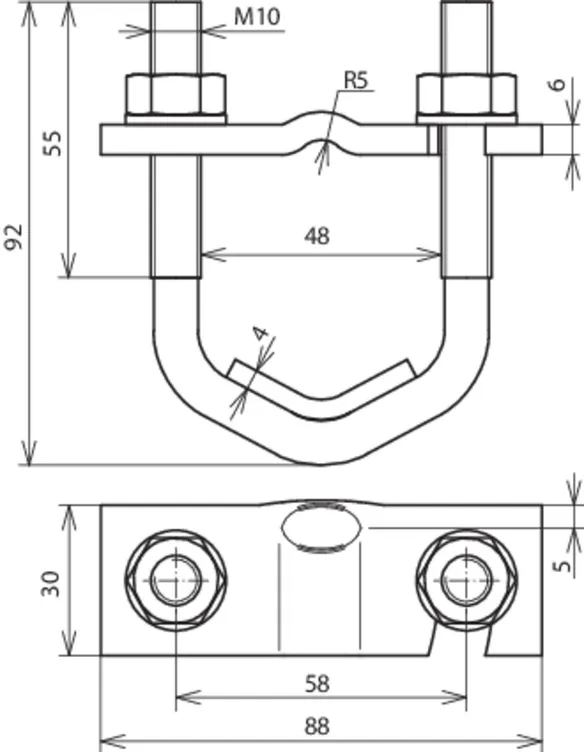

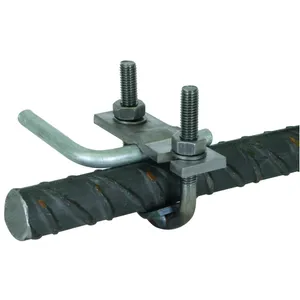

Part No. 308045 BVK 16.48 6.10 FL40 BSB STBL

GTIN 4013364124455, Customs tariff No. (EU): 85359000, Gross weight: 266.50 g, PU: 25.00 pièce(s)

Images

Additional information

Borne de raccordement en U pour de gros diamètres, St/tZn
Borne de raccordement en U pour armatures acier
Pour de gros diamètres
Pour raccordement des armatures acier avec des conducteurs rond
Raccordement en croix et en parallèle.
Matériau: St/nu
Plage de serrage rd/rd: (II) 16-48 / 6-10 mm
Plage de serrage rd/pl: (II) 16-48 / 30-40 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 16 kA

produit : DEHN
Type: BVK 16.48 6.10 FL40 BSB STBL
Référence: 308045
ou équivalent

Certificates



Technical data

Matériau St/nu
Plage de serrage rd/rd (II) 16-48 / 6-10 mm
Plage de serrage rd/pl (II) 16-48 / 30-40 mm
Vis étrier fileté M10 x 48 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 16 kA
*) Pour l'affectation exacte, voir le certificat de test.

Product 308045 was added to Notepad.

Go to Notepad

Product 308045 was added to the cart.

Go to Web-Shop

Borne à étrier pour de grands diamètres, avec deux dispositifs de serrage supplémentaires

Pour le raccordement perpendiculaire de conducteurs ronds (6-10 mm) ou pour le raccordement simultané du point de prise de terre.

1 Product

Part No. 308046 BVK 16.48 FL40 KB6.10 BSB STBL

GTIN 4013364124462, Customs tariff No. (EU): 85359000, Gross weight: 292.40 g, PU: 25.00 pièce(s)

Images

Additional information

Borne de raccordement en U, St/tZn
Borne de raccordement en U pour armatures
Pour de gros diamètres
Pour raccorder les aramtures acier avec les conducteurs rond
Raccordement en croix ou en parallèle
Avec pièce de serrage pour les conducteurs rond ou les points de prise de terre inséré dans le coffrage béton.
Matériau: St/nu
Plage de serrage rd/rd: (+/II) 16-48 / 6-10 mm
Plage de serrage rd/pl: (II) 16-48 / 30-40 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 9,9 kA

produit : DEHN
Type: BVK 16.48 FL40 KB6.10 BSB STBL
Référence: 308046
ou équivalent

Certificates



Technical data

Matériau St/nu
Plage de serrage rd/rd (+/II) 16-48 / 6-10 mm
Plage de serrage rd/pl (II) 16-48 / 30-40 mm
Vis étrier fileté M10 x 48 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 9,9 kA
*) Pour l'affectation exacte, voir le certificat de test.

Product 308046 was added to Notepad.

Go to Notepad

Product 308046 was added to the cart.

Go to Web-Shop

Borne MAXI-MV

Pour raccordement en T, perpendiculaire ou parallèle.

1 Product

Part No. 308040 MAMVK 8.16 15.25 STBL

GTIN 4013364055902, Customs tariff No. (EU): 85359000, Gross weight: 462.30 g, PU: 20.00 pièce(s)

Images

Additional information

Borne MAXI MV, St/tZn
Borne MAXI MV
Pour raccordement des armatures acier aux conducteurs rond
Raccordement en croix et en prallèle.
Matériau: St/nu
Plage de serrage rd/rd: (+/II) 8-16 / 15-25 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 10,2 kA

produit : DEHN
Type: MAMVK 8.16 15.25 STBL
Référence: 308040
ou équivalent

Certificates



Technical data

Matériau St/nu
Plage de serrage rd/rd (+/II) 8-16 / 15-25 mm
Vis di M12 x 65 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 10,2 kA
Certifié UL UL 467
*) Pour l'affectation exacte, voir le certificat de test.

Product 308040 was added to Notepad.

Go to Notepad

Product 308040 was added to the cart.

Go to Web-Shop

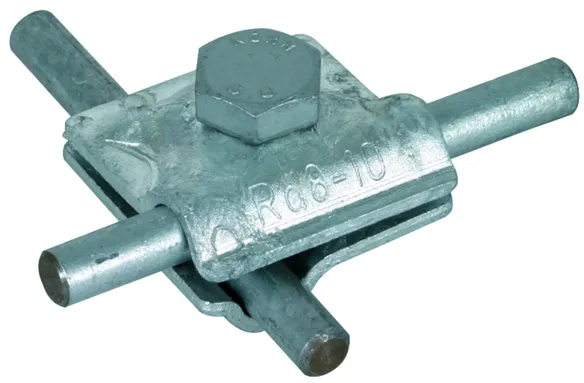

Borne MV avec vis hexagonale

Filetage dans la partie inférieure.

2 Products

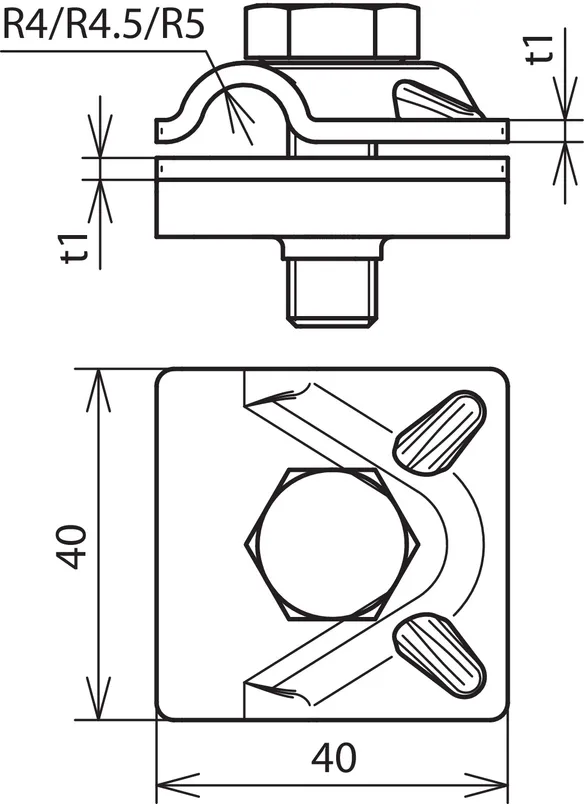

Part No. 390050 MVK 8.10 SKM10X30 STTZN

GTIN 4013364095991, Customs tariff No. (EU): 85359000, Gross weight: 101.00 g, PU: 50.00 pièce(s)

Images

Additional information


Matériau: St/tZn
Plage de serrage rd: 8-10 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 5,5 kA

produit : DEHN
Type: MVK 8.10 SKM10X30 STTZN
Référence: 390050
ou équivalent

Certificates



Technical data

Matériau St/tZn
Plage de serrage rd 8-10 mm
Vis di M10 x 30 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 5,5 kA
*) Pour l'affectation exacte, voir le certificat de test.

Product 390050 was added to Notepad.

Go to Notepad

Product 390050 was added to the cart.

Go to Web-Shop

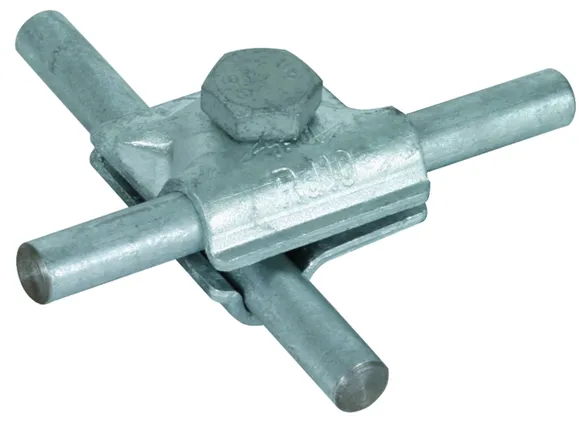

Part No. 391050 MVK 10 SKM10X35 STTZN

GTIN 4013364087064, Customs tariff No. (EU): 85359000, Gross weight: 103.00 g, PU: 50.00 pièce(s)

Images

Additional information


Matériau: St/tZn
Plage de serrage rd: 10 mm
Normes: NF EN 62561-1

produit : DEHN
Type: MVK 10 SKM10X35 STTZN
Référence: 391050
ou équivalent

Certificates



Technical data

Matériau St/tZn
Plage de serrage rd 10 mm
Vis di M10 x 35 mm
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Product 391050 was added to Notepad.

Go to Notepad

Product 391050 was added to the cart.

Go to Web-Shop

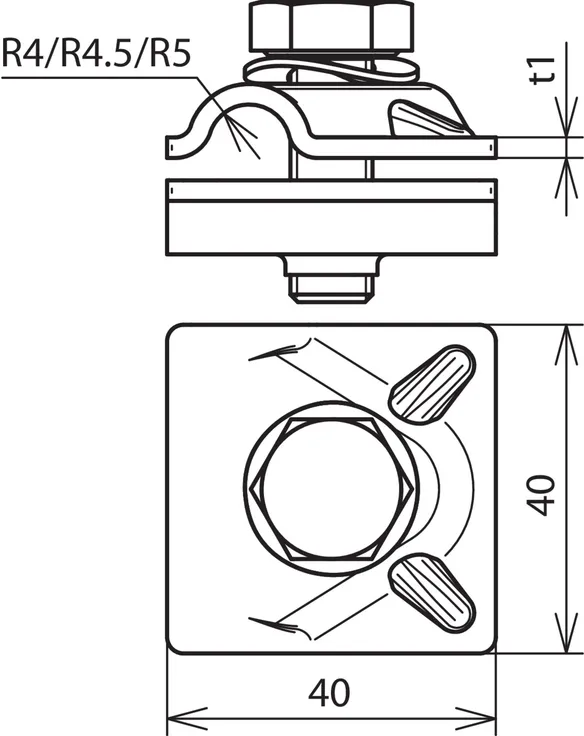

Borne MV avec vis hexagonale et rondelle élastique

Filetage dans la partie inférieure.

1 Product

Part No. 390550 MVK 8.10 SKM10X30 FSC STTZN

GTIN 4013364096042, Customs tariff No. (EU): 85359000, Gross weight: 103.00 g, PU: 50.00 pièce(s)

Images

Additional information


Matériau: St/tZn
Plage de serrage rd: 8-10 mm
Normes: NF EN 62561-1

produit : DEHN
Type: MVK 8.10 SKM10X30 FSC STTZN
Référence: 390550
ou équivalent

Certificates



Technical data

Matériau St/tZn
Plage de serrage rd 8-10 mm
Vis di M10 x 30 mm
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Product 390550 was added to Notepad.

Go to Notepad

Product 390550 was added to the cart.

Go to Web-Shop

Raccord parallèle

2 Products

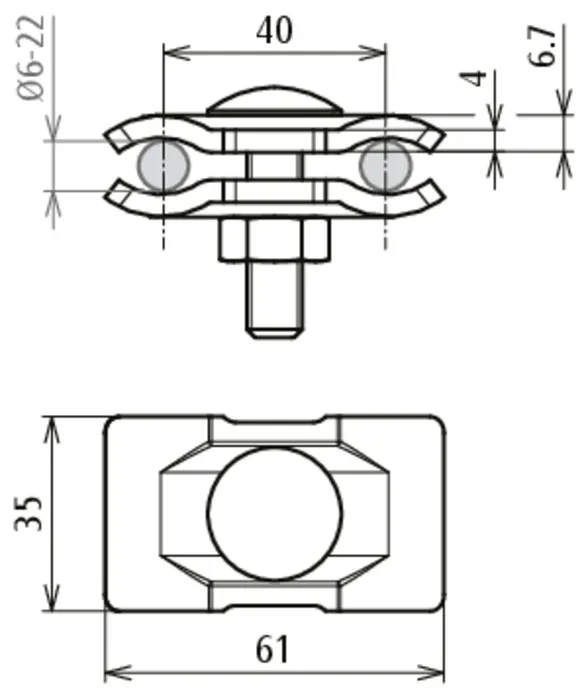

Part No. 306121 PV 6.22 FRM10X40 STBLANK

GTIN 4013364284920, Customs tariff No. (EU): 85359000, Gross weight: 163.16 g, PU: 50.00 pièce(s)

Images

Additional information

Raccord parallèle avec une vis en acier/nu
Raccord parallèle pour relier deux conducteurs en parallèle
Matériau: St/nu
Plage de serrage rd/rd: 6-22 / 6-22 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 6,1 kA

produit : DEHN
Type: PV 6.22 FRM10X40 STBLANK
Référence: 306121
ou équivalent

Certificates



Technical data

Matériau St/nu
Plage de serrage rd/rd 6-22 / 6-22 mm
Vis e M10 x 40 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 6,1 kA

Product 306121 was added to Notepad.

Go to Notepad

Product 306121 was added to the cart.

Go to Web-Shop

Part No. 306122 PV 6.22 FRM10X40 STTZN

GTIN 4013364284937, Customs tariff No. (EU): 85359000, Gross weight: 167.12 g, PU: 50.00 pièce(s)

Images

Additional information

Raccord parallèle avec une vis en acier/nu
Raccord parallèle pour relier deux conducteurs en parallèleParallelverbinder zum Verbinden von zwei Leitern in Parallelanordnung
Matériau: St/tZn
Plage de serrage rd/rd: 6-22 / 6-22 mm
Normes: NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC): 6,1 kA

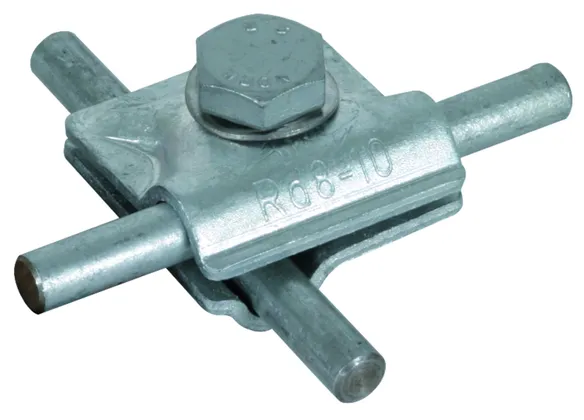

produit : DEHN
Type: PV 6.22 FRM10X40 STTZN
Référence: 306122
ou équivalent

Certificates



Technical data

Matériau St/tZn
Plage de serrage rd/rd 6-22 / 6-22 mm
Vis e M10 x 40 mm
Normes NF EN 62561-1
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 6,1 kA

Product 306122 was added to Notepad.

Go to Notepad

Product 306122 was added to the cart.

Go to Web-Shop
back to top
