Bornes de raccordement pour prises de terre en fondation et armatures

Pour le raccordement de conducteurs ronds et plats aux fondations en béton, aux treillis soudés pour béton armé ou aux armatures.

Disposition :
(II) = parallèle
(+) = perpendiculaire

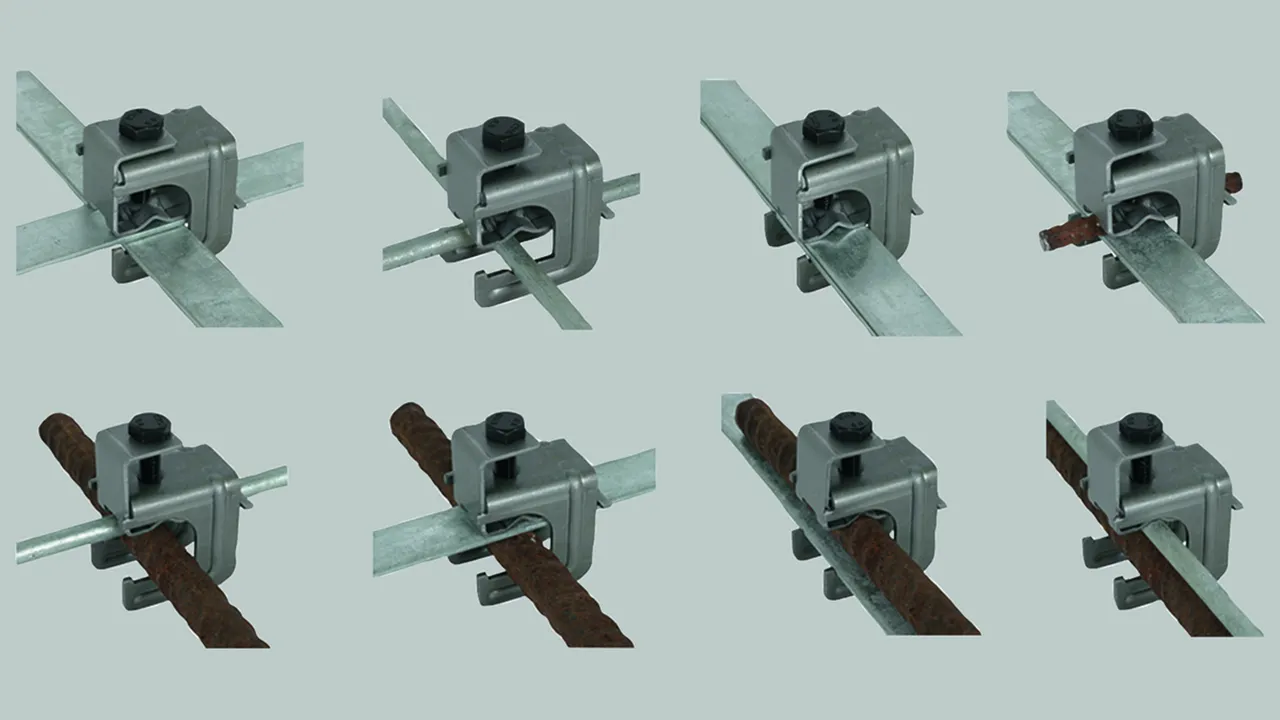

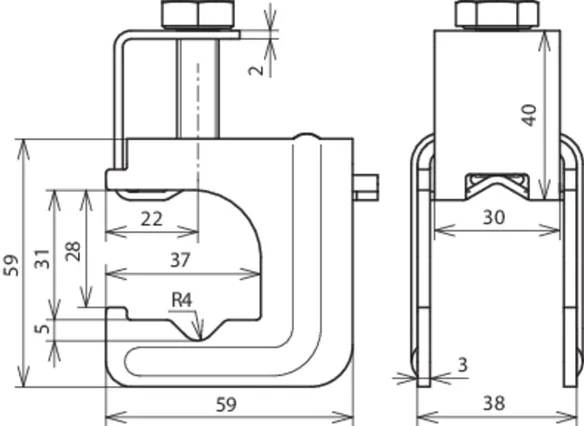

Borne à étrier de pression

Pour raccordement en T, perpendiculaire et parallèle.

1 Product

Part No. 308031 VK DB 6.20 8.10 FL30 BSB STBL

GTIN 4013364136571, Customs tariff No. (EU): 85359000, Gross weight: 239.60 g, PU: 25.00 pièce(s)

Images

Additional information

Borne à étrier de pression, St/tZn
Borne à étrier de pression pour raccorder les conducteurs plat et rond dans le béton
Ou le raccordement des armatures acier avec les condcuteurs plat ou rond
Raccordement en croix ou en parallèle
Matériau: St/nu
Plage de serrage rd/rd: (+/II) 6-20 / 8-10 mm
Plage de serrage rd/pl: (+/II) 6-20 / 30 x 3-4 mm
Plage de serrage pl/pl: (+/II) 30 x 3-4 / 30 x 3-4 mm
Normes: NF EN 62561-1

produit : DEHN
Type: VK DB 6.20 8.10 FL30 BSB STBL
Référence: 308031
ou équivalent

Certificates



Technical data

Matériau St/nu
Plage de serrage rd/rd (+/II) 6-20 / 8-10 mm
Plage de serrage rd/pl (+/II) 6-20 / 30 x 3-4 mm
Plage de serrage pl/pl (+/II) 30 x 3-4 / 30 x 3-4 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 8,4 kA
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Product 308031 was added to Notepad.

Go to Notepad

Product 308031 was added to the cart.

Go to Web-Shop

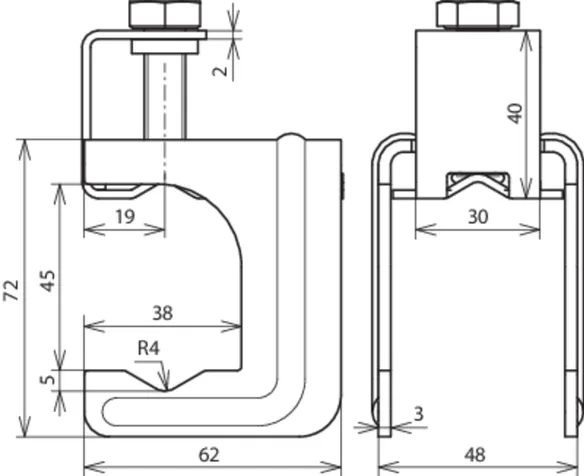

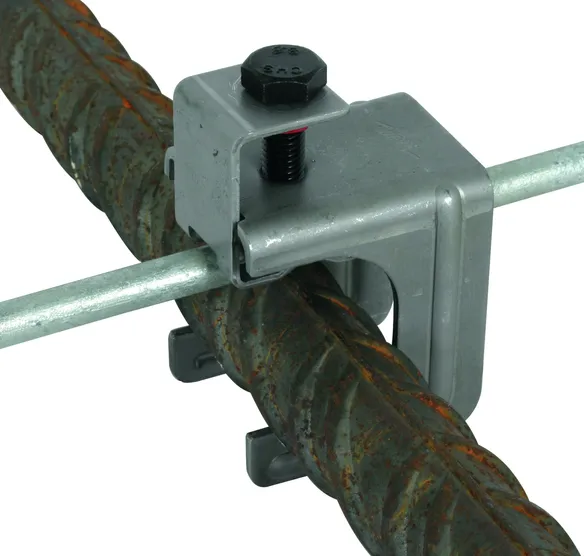

Borne à étrier de pression MAXI

Pour raccordement en T, perpendiculaire et parallèle.

1 Product

Part No. 308036 VK DB 20.32 8.10 FL40 BSB STBL

GTIN 4013364136588, Customs tariff No. (EU): 85359000, Gross weight: 275.60 g, PU: 25.00 pièce(s)

Images

Additional information

Borne à étrier de pression MAXI, St/tZn
Borne à étrier de pression pour raccorder les conducteurs plat et rond dans le béton
Ou le raccordement des armatures acier avec les condcuteurs plat ou rond
Raccordement en croix ou en parallèle
Matériau: St/nu
Plage de serrage rd/rd: (+/II) 20-32 / 8-10 mm
Plage de serrage rd/pl: (+/II) 20-32 / 40 x 4-5 mm
Normes: NF EN 62561-1

produit : DEHN
Type: VK DB 20.32 8.10 FL40 BSB STBL
Référence: 308036
ou équivalent

Certificates



Technical data

Matériau St/nu
Plage de serrage rd/rd (+/II) 20-32 / 8-10 mm
Plage de serrage rd/pl (+/II) 20-32 / 40 x 4-5 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 14,0 kA
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Product 308036 was added to Notepad.

Go to Notepad

Product 308036 was added to the cart.

Go to Web-Shop

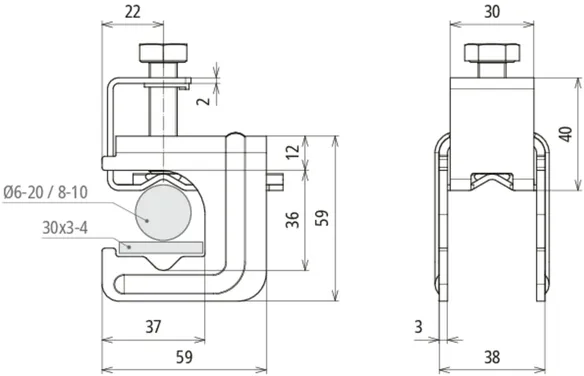

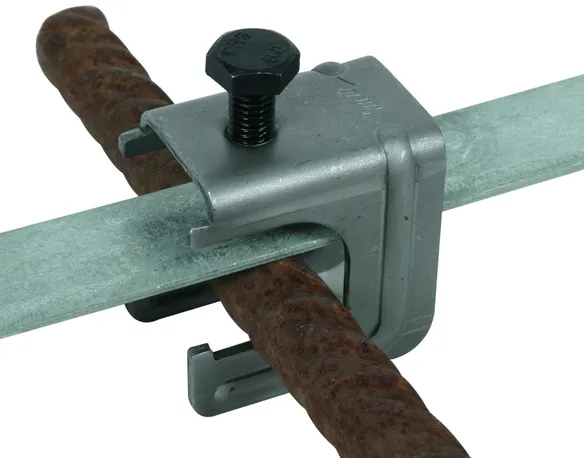

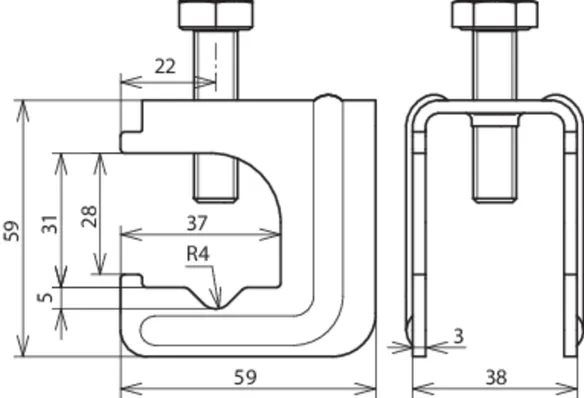

Borne de raccordement sans étrier de pression

Pour raccordement perpendiculaire.

1 Product

Part No. 308032 VK 6.20 FL30 BSB STBL

GTIN 4013364152823, Customs tariff No. (EU): 85359000, Gross weight: 178.50 g, PU: 25.00 pièce(s)

Images

Additional information

Borne de raccordement sans étrier de pression , St/tZn
Borne de raccordement sans étrier de pression pour raccorder les conducteurs plat et rond dans le béton
Ou le raccordement des armatures acier avec les condcuteurs plat ou rond
Raccordement en croix ou en parallèle
Matériau: St/nu
Plage de serrage rd/pl: (+) 6-20 / 30 x 3-4 mm
Plage de serrage pl/pl: (+/II) 30 x 3-4 / 30 x 3-4 mm
Normes: NF EN 62561-1

produit : DEHN
Type: VK 6.20 FL30 BSB STBL
Référence: 308032
ou équivalent

Certificates



Technical data

Matériau St/nu
Plage de serrage rd/pl (+) 6-20 / 30 x 3-4 mm
Plage de serrage pl/pl (+/II) 30 x 3-4 / 30 x 3-4 mm
Courant de court-circuit (AC 50 Hz/DC) (1 s; ≤ 300 °C) 7,0 kA
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.

Product 308032 was added to Notepad.

Go to Notepad

Product 308032 was added to the cart.

Go to Web-Shop

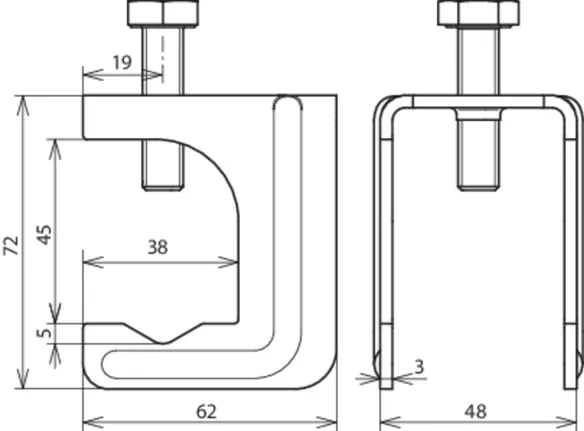

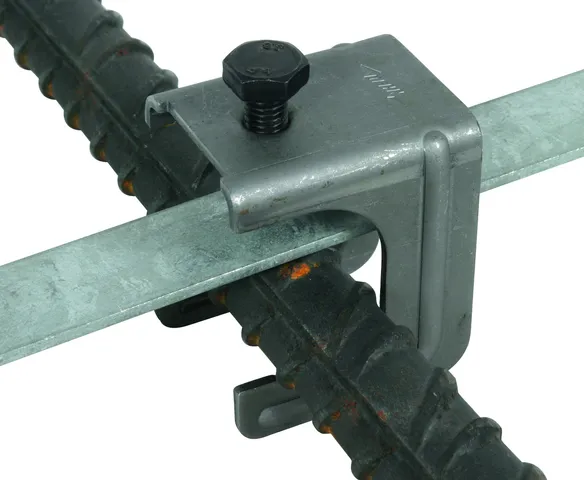

Borne de raccordement MAXI sans étrier de pression

Pour raccordement perpendiculaire.

1 Product

Part No. 308037 VK 20.32 FL40 BSB STBL

GTIN 4013364154704, Customs tariff No. (EU): 85359000, Gross weight: 218.00 g, PU: 25.00 pièce(s)

Images

Additional information

Borne de raccordement MAXI sans étrier de pression , St/tZn
Borne de raccordement sans étrier de pression pour raccorder les conducteurs plat et rond dans le béton
Ou le raccordement des armatures acier avec les condcuteurs plat ou rond
Raccordement en croix ou en parallèle
Matériau: St/nu
Plage de serrage rd/pl: (+) 20-32 / 30 x 3-40 x 5 mm
Normes: NF EN 62561-1

produit : DEHN
Type: VK 20.32 FL40 BSB STBL
Référence: 308037
ou équivalent

Certificates



Technical data

Matériau St/nu
Plage de serrage rd/pl (+) 20-32 / 30 x 3-40 x 5 mm
Normes NF EN 62561-1
*) Pour l'affectation exacte, voir le certificat de test.
