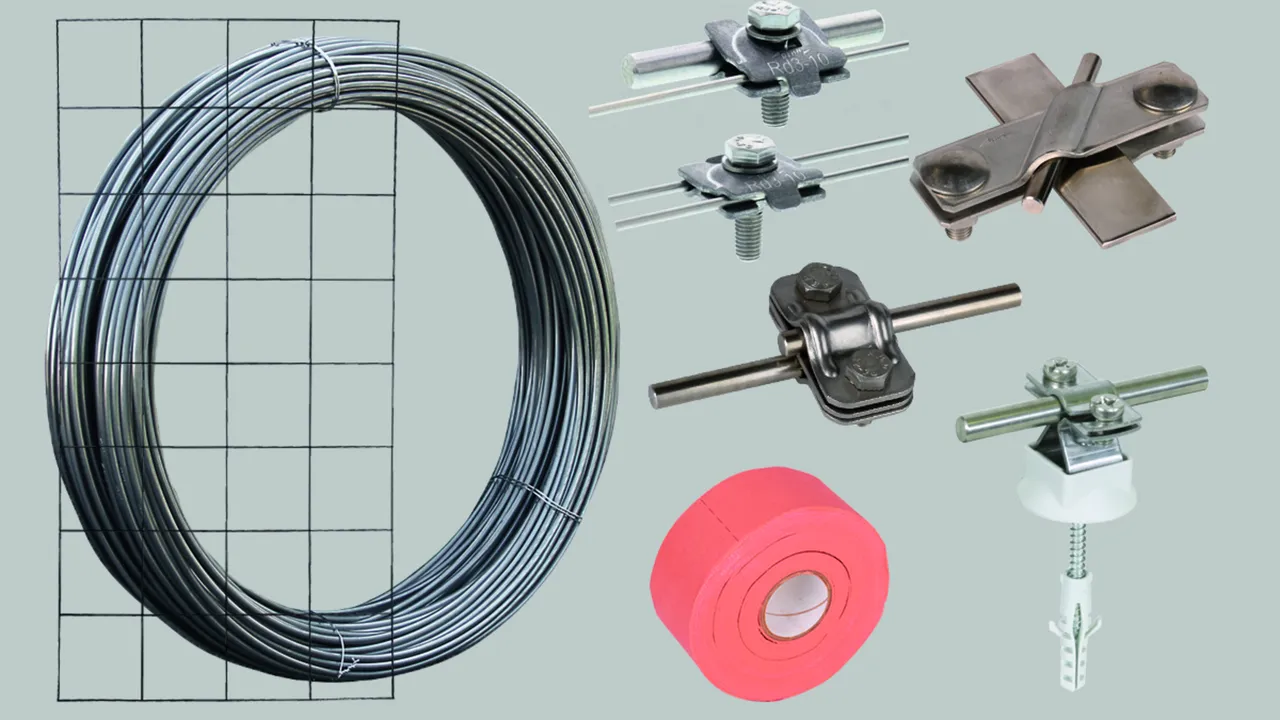

Contrôle du potentiel

Tapis de protection contre la tension de pas

Selon VDE/ABB Fiche technique « Protection contre la foudre des refuges »

En cas de pose en chevauchement des treillis, il faut environ 6 pièces de bornes de raccordement par treillis (avec bande anticorrosion, référence 556 125).
Pour des données plus précises, veuillez consulter les instructions de montage correspondantes.

1 Product

Part No. 618214 GMA 250 2000X1000X4 V4A

GTIN 4013364322950, Customs tariff No. (EU): 73141400, Gross weight: 2.00 kg, PU: 1.00 pièce(s)

Images

Additional information

Tapis de protection contre la tension de pas
conformément à la fiche d'information VDE / ABB
"Protection contre la foudre des refuges",
selon l'exigence normative
Teinté et passivé selon DIN VDE 0151
Matériau: INOX (V4A)
Dimension: 2000 x 1000 x 4 mm
Dimension des mailles: 250 mm

produit : DEHN
Type: GMA 250 2000X1000X4 V4A
Référence: 618214
ou équivalent



Technical data

Matériau INOX (V4A)
Matériau n° 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Dimension (l x b x t) 2000 x 1000 x 4 mm
Dimension des mailles 250 mm

Product 618214 was added to Notepad.

Go to Notepad

Product 618214 was added to the cart.

Go to Web-Shop

Pince de connexion pour tapis en treillis

Pince de raccordement pour le raccordement de treillis ou pour la connexion de treillis à des systèmes de mise à la terre.

2 Products

Part No. 540271 MMVK 3.5 8.10 SKM8X30 V4A

GTIN 4013364385306, Customs tariff No. (EU): 85359000, Gross weight: 52.08 g, PU: 50.00 pièce(s)

Images

Additional information

Borne de connexion pour connecter des mailles
ou pour connecter des mailles à des systèmes de mise à la terre
avec vis M8
Matériau: INOX (V4A)
Plage de serrage rd / rd: 8-10 / 3-5 mm
Plage de serrage rd / rd: 3-5 / 3-5 mm
Tenue au courant de foudre (10/350 µs): 25 kA
Normes: en référence à la norme DIN EN 62561-1

produit : DEHN
Type: MMVK 3.5 8.10 SKM8X30 V4A
Référence: 540271
ou équivalent

Certificates



Technical data

Matériau INOX (V4A)
Matériau n° 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Plage de serrage rd / rd 8-10 / 3-5 mm
Plage de serrage rd / rd 3-5 / 3-5 mm
Tenue au courant de foudre (10/350 µs) 25 kA
Normes en référence à la norme DIN EN 62561-1

Product 540271 was added to Notepad.

Go to Notepad

Product 540271 was added to the cart.

Go to Web-Shop

Part No. 540270 UEK 8.10 AQ3/4 M8 V4A

GTIN 4013364320536, Customs tariff No. (EU): 85359000, Gross weight: 99.56 g, PU: 50.00 pièce(s)

Images

Additional information

Pince de connexion pour connecter des tapis de treillis
ou pour raccorder des treillis aux systèmes de mise à la terre
avec vis M8 et écrou à cliquet.
Matériau: INOX (V4A)
Plage de serrage rd / rd: 8-10 / 3-4 mm
Plage de serrage rd / rd: 3-4 / 3-4 mm
Tenue au courant de foudre (10/350 µs): 25 kA
Normes: D'après la norme DIN 62561-1

produit : DEHN
Type: UEK 8.10 AQ3/4 M8 V4A
Référence: 540270
ou équivalent



Technical data

Matériau INOX (V4A)
Matériau n° 1.4571 / 1.4404 / 1.4401
ASTM / AISI: 316Ti / 316L / 316
Plage de serrage rd / rd 8-10 / 3-4 mm
Plage de serrage rd / rd 3-4 / 3-4 mm
Tenue au courant de foudre (10/350 µs) 25 kA
Normes D'après la norme DIN 62561-1
