Vasúti földelő rendszer

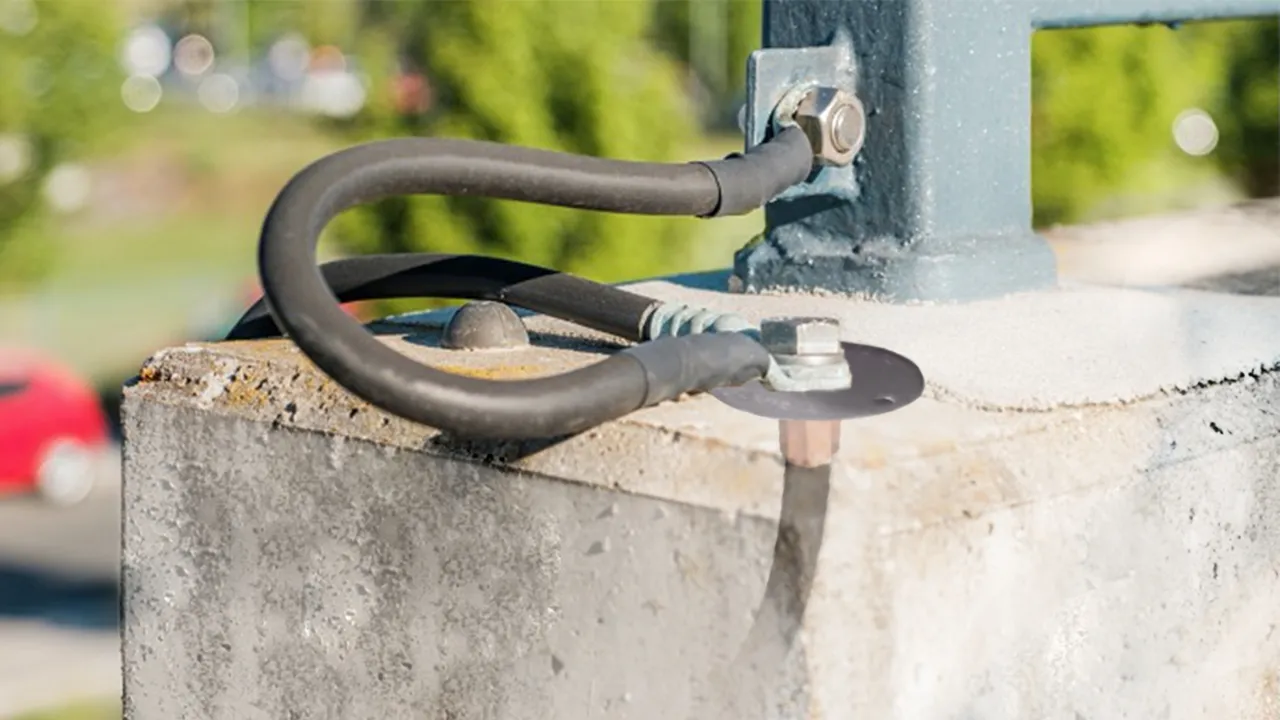

A DEHN vasúti földelési rendszere már bizonyított a közlekedési infrastruktúra terén, mivel speciálisan közép-/nagyfeszültségű rendszerek közvetlen közelében lévő betonvasalás földelésére lett kifejlesztve. A vasúti földelési elemek egyrészt a vasalt betonszerkezetek potenciálkiegyenlítési célú összekötésére szolgálnak, másrészt arra lettek méretezve, hogy a vasúti felsővezeték szakadásakor kialakuló nagy zárlati áramokat is képesek legyenek vezetni.
Ennek kialakításához a DEHN különböző földelő áthidaló, földelőösszekötő elemeket gyárt, amelyek a változatos végdarabok és földelőösszekötő elemek révén sok kombinációs lehetőséggel rendelkező építőelem-rendszert alkotnak. A DEHN vasúti földelési rendszere rendelkezik a DB Netz AG (DB – Deutsche Bahn, Németország állami vasúttársasága) jóváhagyásával.

Nemesacél földelő áthidalók

A földelő áthidalók vasútvonalak használati területén földelésre, visszáramvezetésre, valamint potenciálkiegyenlítésre szolgálnak. A nemesacélból készült földelő áthidaló ezt egy definiált hegesztési varraton keresztül biztosítja a földelővezetékhez. A földelő áthidaló rendelkezik emellett a DB Netz AG műszaki jóváhagyásával és ezért ott tervezési biztonsággal felhasználható.

3 Products

Part No. 419000 D BEB 0 - 63 / EBS 15-03-19

GTIN 4013364439412, Customs tariff No. (EU): 85369010, Gross weight: 840.00 g, PU: 1.00 db.

Images

Additional information

Nemesacél földelő áthidaló D BEB 0 - 63 / EBS 15-03-19
betonelemek vasalásának földeléséhez
a DB Netz AG engedélyével
Csatlakozóelem anyaga: NIRO
Anyagszám: 1.4301
Rövidzárlati áram: > 25 kA
Vizsgálati áram: 40 kA / 100 ms
Szabványhivatkozás: Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC): 12,6 kA
Menet: M16
Csatlakozólemez átmérő: 50 mm
Teljes magasság: 63 mm
Beépítési magasság: 55 mm
DB rajzszám: 3 Ebs 15.03.19 - 37

Gyártó: DEHN
Típus: D BEB 0 - 63 / EBS 15-03-19
Cikksz.: 419000
vagy egyenértékű.



Technical data

Csatlakozóelem anyaga NIRO
Anyagszám 1.4301
Rövidzárlati áram > 25 kA
Vizsgálati áram 40 kA / 100 ms
Szabványhivatkozás Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Menet M16
Csatlakozólemez átmérő 50 mm
Teljes magasság 63 mm
Beépítési magasság 55 mm
DB rajzszám 3 Ebs 15.03.19 - 37

Product 419000 was added to Notepad.

Go to Notepad

Product 419000 was added to the cart.

Go to Web-Shop

Part No. 419001 D BEB 0 - 70 / EBS 15-03-19

GTIN 4013364439429, Customs tariff No. (EU): 85369010, Gross weight: 950.00 g, PU: 1.00 db.

Images

Additional information

Nemesacél földelő áthidaló D BEB 0 - 70 / EBS 15-03-19
betonelemek vasalásának földeléséhez
a DB Netz AG engedélyével
Csatlakozóelem anyaga: NIRO
Anyagszám: 1.4301
Rövidzárlati áram: > 25 kA
Vizsgálati áram: 40 kA / 100 ms
Szabványhivatkozás: Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC): 12,6 kA
Menet: M16
Csatlakozólemez átmérő: 50 mm
Teljes magasság: 70 mm
Beépítési magasság: 62 mm
DB rajzszám: 3 Ebs 15.03.19 - 37

Gyártó: DEHN
Típus: D BEB 0 - 70 / EBS 15-03-19
Cikksz.: 419001
vagy egyenértékű.



Technical data

Csatlakozóelem anyaga NIRO
Anyagszám 1.4301
Rövidzárlati áram > 25 kA
Vizsgálati áram 40 kA / 100 ms
Szabványhivatkozás Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Menet M16
Csatlakozólemez átmérő 50 mm
Teljes magasság 70 mm
Beépítési magasság 62 mm
DB rajzszám 3 Ebs 15.03.19 - 37

Product 419001 was added to Notepad.

Go to Notepad

Product 419001 was added to the cart.

Go to Web-Shop

Part No. 419002 D BEB 0 - 77 / EBS 15-03-19

GTIN 4013364439436, Customs tariff No. (EU): 85369010, Gross weight: 1.05 kg, PU: 1.00 db.

Images

Additional information

Nemesacél földelő áthidaló D BEB 0 - 77 / EBS 15-03-19
betonelemek vasalásának földeléséhez
a DB Netz AG engedélyével
Csatlakozóelem anyaga: NIRO
Anyagszám: 1.4301
Rövidzárlati áram: > 25 kA
Vizsgálati áram: 40 kA / 100 ms
Szabványhivatkozás: Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC): 12,6 kA
Menet: M16
Csatlakozólemez átmérő: 50 mm
Teljes magasság: 77 mm
Beépítési magasság: 69 mm
DB rajzszám: 3 Ebs 15.03.19 - 37

Gyártó: DEHN
Típus: D BEB 0 - 77 / EBS 15-03-19
Cikksz.: 419002
vagy egyenértékű.



Technical data

Csatlakozóelem anyaga NIRO
Anyagszám 1.4301
Rövidzárlati áram > 25 kA
Vizsgálati áram 40 kA / 100 ms
Szabványhivatkozás Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Menet M16
Csatlakozólemez átmérő 50 mm
Teljes magasság 77 mm
Beépítési magasság 69 mm
DB rajzszám 3 Ebs 15.03.19 - 37

Product 419002 was added to Notepad.

Go to Notepad

Product 419002 was added to the cart.

Go to Web-Shop

Nemesacél földelő áthidalók D BEB 16

A földelő áthidalók vasútvonalak használati területén földelésre, visszáramvezetésre, valamint potenciálkiegyenlítésre szolgálnak. A nemesacélból készült földelő áthidaló ezt egy definiált hegesztési varraton keresztül biztosítja a földelővezetékhez. A földelő áthidaló rendelkezik emellett a DB Netz AG műszaki jóváhagyásával és ezért ott tervezési biztonsággal felhasználható.

1 Product

Part No. 419160 D BEB 16 - 105 / 3 EBS 15-03-19-38

GTIN 4013364510203, Customs tariff No. (EU): 85369010, Gross weight: 697.72 g, PU: 8.00 db.

Images

Additional information

Nemesacél-földelő áthidaló D BEB 16 - 105 / 3 EBS 15-03-19-38
Nemesacél-földelő áthidaló
D BEB 16 - 105 / 3 EBS 15-03-19-38
betonelemek
vasalásának
földeléséhez a DB
Netz AG
engedélyével
Csatlakozóelem anyaga: NIRO
Anyagszám: 1.4301
Könyök anyaga: St
Rövidzárlati áram: > 25 kA
Vizsgálati áram: 40 kA / 100 ms
Szabványhivatkozás: Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC): 12,6 kA
Menet: M16
Csatlakozólemez átmérő: 40 mm
Könyök mérete: 50 x 50 x 5 mm
Teljes magasság: 105 mm
DB rajzszám: 3 Ebs 15.03.19 - 38

Gyártó: DEHN
Típus: D BEB 16 - 105 / 3 EBS 15-03-19-38
Cikksz.: 419160
vagy egyenértékű.



Technical data

Csatlakozóelem anyaga NIRO
Anyagszám 1.4301
Könyök anyaga St
Rövidzárlati áram > 25 kA
Vizsgálati áram 40 kA / 100 ms
Szabványhivatkozás Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Menet M16
Csatlakozólemez átmérő 40 mm
Könyök mérete (h x sz x mé) 50 x 50 x 5 mm
Teljes magasság 105 mm
DB rajzszám 3 Ebs 15.03.19 - 38

Product 419160 was added to Notepad.

Go to Notepad

Product 419160 was added to the cart.

Go to Web-Shop

Laposacél földelő áthidalók D BEB 1

A földelő áthidalók vasútvonalak használati területén földelésre, visszáramvezetésre, valamint potenciálkiegyenlítésre szolgálnak. Ez a változat biztosítja ezt úgy, hogy az a felülettel síkba lesz beépítve és a laposacéllal a földelő vasalásra ráhegesztve – egy definiált hegesztési varraton át. A földelő áthidaló rendelkezik emellett a DB Netz AG műszaki jóváhagyásával és ezért ott tervezési biztonsággal felhasználható.

1 Product

Part No. 419500 D BEB 1 - L100 / EBS 15-03-19

GTIN 4013364458383, Customs tariff No. (EU): 85369010, Gross weight: 205.00 g, PU: 1.00 db.

Images

Additional information

Laposacél földelő áthidaló D BEB 1 / EBS 15-03-19
betonelemek vasalásának földeléséhez
a DB Netz AG engedélyével
Lemez anyaga: NIRO
Anyagszám: 1.4301
Hüvely anyaga: St / Cu
Laposacél anyaga: S235
Rövidzárlati áram: > 25 kA
Vizsgálati áram: 40 kA / 100 ms
Szabványhivatkozás: Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC): 12,6 kA
Menet: M16
Csatlakozólemez átmérő: 50 mm
Laposacél mérete: 100 x 40 x 5 mm
Teljes magasság: 58 mm
DB rajzszám: 3 Ebs 15.03.19 - 30

Gyártó: DEHN
Típus: D BEB 1 - L100 / EBS 15-03-19
Cikksz.: 419500
vagy egyenértékű.



Technical data

Lemez anyaga NIRO
Anyagszám 1.4301
Hüvely anyaga St / Cu
Laposacél anyaga S235
Rövidzárlati áram > 25 kA
Vizsgálati áram 40 kA / 100 ms
Szabványhivatkozás Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Menet M16
Csatlakozólemez átmérő 50 mm
Laposacél mérete 100 x 40 x 5 mm
Teljes magasság 58 mm
DB rajzszám 3 Ebs 15.03.19 - 30

Product 419500 was added to Notepad.

Go to Notepad

Product 419500 was added to the cart.

Go to Web-Shop

Laposacél földelő áthidalók D BEB 1-L

A földelő áthidalók vasútvonalak használati területén földelésre, visszáramvezetésre, valamint potenciálkiegyenlítésre szolgálnak. Ez a változat biztosítja ezt úgy, hogy az a felülettel síkba lesz beépítve és a laposacéllal a földelő vasalásra ráhegesztve – egy definiált hegesztési varraton át. A földelő áthidaló rendelkezik emellett a DB Netz AG műszaki jóváhagyásával és ezért ott tervezési biztonsággal felhasználható.

1 Product

Part No. 419011 D BEB 1-L / EBS 15-03-19

GTIN 4013364439450, Customs tariff No. (EU): 85369010, Gross weight: 740.00 g, PU: 1.00 db.

Images

Additional information

Laposacél földelő áthidalók D BEB 1-L / EBS 15-03-19
betonelemek vasalásának földeléséhez
a DB Netz AG engedélyével
Lemez anyaga: NIRO
Anyagszám: 1.4301
Hüvely anyaga: St / Cu
Laposacél anyaga: S235
Rövidzárlati áram: > 25 kA
Vizsgálati áram: 40 kA / 100 ms
Szabványhivatkozás: Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC): 12,6 kA
Menet: M16
Csatlakozólemez átmérő: 50 mm
Laposacél mérete: 402 x 40 x 5 mm
Teljes magasság: 58 mm
Beépítési magasság: 410 mm
DB rajzszám: 3 Ebs 15.03.19 - 30

Gyártó: DEHN
Típus: D BEB 1-L / EBS 15-03-19
Cikksz.: 419011
vagy egyenértékű.



Technical data

Lemez anyaga NIRO
Anyagszám 1.4301
Hüvely anyaga St / Cu
Laposacél anyaga S235
Rövidzárlati áram > 25 kA
Vizsgálati áram 40 kA / 100 ms
Szabványhivatkozás Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Menet M16
Csatlakozólemez átmérő 50 mm
Laposacél mérete 402 x 40 x 5 mm
Teljes magasság 58 mm
Beépítési magasság 410 mm
DB rajzszám 3 Ebs 15.03.19 - 30

Product 419011 was added to Notepad.

Go to Notepad

Product 419011 was added to the cart.

Go to Web-Shop

Laposacél földelő áthidalók D BEB 1-NR

A földelő áthidalók vasútvonalak használati területén földelésre, visszáramvezetésre, valamint potenciálkiegyenlítésre szolgálnak. Ez a változat biztosítja ezt úgy, hogy az a felülettel síkba lesz beépítve és a laposacéllal a földelő vasalásra ráhegesztve – egy definiált hegesztési varraton át. A földelő áthidaló rendelkezik emellett a DB Netz AG műszaki jóváhagyásával és ezért ott tervezési biztonsággal felhasználható.

1 Product

Part No. 419012 D BEB 1-NR / EBS 15-03-19

GTIN 4013364439467, Customs tariff No. (EU): 85369010, Gross weight: 1.46 kg, PU: 1.00 db.

Images

Additional information

Laposacél földelő áthidaló D BEB 1-NR / EBS 15-03-19
betonelemek vasalásának földeléséhez
a DB Netz AG engedélyével
Csatlakozóelem anyaga: NIRO
Anyagszám: 1.4301
Laposacél anyaga: S235
Rövidzárlati áram: > 25 kA
Vizsgálati áram: 40 kA / 100 ms
Szabványhivatkozás: Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC): 12,6 kA
Menet: M16
Csatlakozólemez átmérő: 50 mm
Laposacél mérete: 400 x 50 x 5 mm
Teljes magasság: 63 mm
DB rajzszám: 3 Ebs 15.03.19 - 36

Gyártó: DEHN
Típus: D BEB 1-NR / EBS 15-03-19
Cikksz.: 419012
vagy egyenértékű.



Technical data

Csatlakozóelem anyaga NIRO
Anyagszám 1.4301
Laposacél anyaga S235
Rövidzárlati áram > 25 kA
Vizsgálati áram 40 kA / 100 ms
Szabványhivatkozás Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Menet M16
Csatlakozólemez átmérő 50 mm
Laposacél mérete 400 x 50 x 5 mm
Teljes magasság 63 mm
DB rajzszám 3 Ebs 15.03.19 - 36

Product 419012 was added to Notepad.

Go to Notepad

Product 419012 was added to the cart.

Go to Web-Shop

Betonacél földelő áthidalók D BEB 2

A földelő áthidalók vasútvonalak használati területén földelésre, visszáramvezetésre, valamint potenciálkiegyenlítésre szolgálnak. Ez a változat a felülettel síkba lesz beépítve és a hajlított betonacéllal mindenekelőtt helykritikus beépítési helyzetekben a földelő vasalásra ráhegesztve. A földelő áthidaló rendelkezik emellett a DB Netz AG műszaki jóváhagyásával és ezért ott tervezési biztonsággal felhasználható.

1 Product

Part No. 419020 D BEB 2 / EBS 15-03-19

GTIN 4013364439405, Customs tariff No. (EU): 85369010, Gross weight: 950.00 g, PU: 1.00 db.

Images

Additional information

Betonacél földelő áthidaló D BEB 2 / EBS 15-03-19
betonelemek vasalásának földeléséhez
a DB Netz AG engedélyével
Lemez anyaga: NIRO
Anyagszám: 1.4301
Hüvely anyaga: St / Cu
Tengely anyaga: Betonacél B500B
Rövidzárlati áram: > 25 kA
Vizsgálati áram: 40 kA / 100 ms
Szabványhivatkozás: Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC): 12,6 kA
Menet: M16
Csatlakozólemez átmérő: 50 mm
Betonacél átmérő: 16 mm
Beépítési magasság: 160 mm
Hossz: 400 mm
DB rajzszám: 3 Ebs 15.03.19 - 31

Gyártó: DEHN
Típus: D BEB 2 / EBS 15-03-19
Cikksz.: 419020
vagy egyenértékű.



Technical data

Lemez anyaga NIRO
Anyagszám 1.4301
Hüvely anyaga St / Cu
Tengely anyaga Betonacél B500B
Rövidzárlati áram > 25 kA
Vizsgálati áram 40 kA / 100 ms
Szabványhivatkozás Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Menet M16
Csatlakozólemez átmérő 50 mm
Betonacél átmérő 16 mm
Beépítési magasság 160 mm
Hossz 400 mm
DB rajzszám 3 Ebs 15.03.19 - 31

Product 419020 was added to Notepad.

Go to Notepad

Product 419020 was added to the cart.

Go to Web-Shop

Betonacél földelő áthidalók D BEB 3

A földelő áthidalók vasútvonalak használati területén földelésre, visszáramvezetésre, valamint potenciálkiegyenlítésre szolgálnak. Ez a változat a felülettel síkba lesz beépítve és a betonacéllal a földelő vasalásra ráhegesztve. A földelő áthidaló rendelkezik emellett a DB Netz AG műszaki jóváhagyásával és ezért ott tervezési biztonsággal felhasználható.

1 Product

Part No. 419030 D BEB 3 / EBS 15-03-19

GTIN 4013364439474, Customs tariff No. (EU): 85369010, Gross weight: 750.00 g, PU: 1.00 db.

Images

Additional information

Betonacél földelő áthidaló D BEB 3 / EBS 15-03-19
betonelemek vasalásának földeléséhez
a DB Netz AG engedélyével
Lemez anyaga: NIRO
Anyagszám: 1.4301
Hüvely anyaga: St / Cu
Tengely anyaga: Betonacél B500B
Rövidzárlati áram: > 25 kA
Vizsgálati áram: 40 kA / 100 ms
Szabványhivatkozás: Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC): 12,6 kA
Menet: M16
Csatlakozólemez átmérő: 50 mm
Betonacél átmérő: 16 mm
Hossz: 400 mm
DB rajzszám: 3 Ebs 15.03.19 - 31

Gyártó: DEHN
Típus: D BEB 3 / EBS 15-03-19
Cikksz.: 419030
vagy egyenértékű.



Technical data

Lemez anyaga NIRO
Anyagszám 1.4301
Hüvely anyaga St / Cu
Tengely anyaga Betonacél B500B
Rövidzárlati áram > 25 kA
Vizsgálati áram 40 kA / 100 ms
Szabványhivatkozás Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Menet M16
Csatlakozólemez átmérő 50 mm
Betonacél átmérő 16 mm
Hossz 400 mm
DB rajzszám 3 Ebs 15.03.19 - 31

Product 419030 was added to Notepad.

Go to Notepad

Product 419030 was added to the cart.

Go to Web-Shop

Betonacél földelő áthidalók D BEB 8

A földelő áthidalók vasútvonalak használati területén földelésre, visszáramvezetésre, valamint potenciálkiegyenlítésre szolgálnak. A változat a felülettel síkba lesz beépítve és a betonacéllal a földelő vasalásra ráhegesztve. A mindkét oldalon elhelyezett hüvelyekkel az alkatrészátvezetések hatékonyan és gazdaságosan valósulnak meg. A földelő áthidaló rendelkezik emellett a DB Netz AG műszaki jóváhagyásával és ezért ott tervezési biztonsággal felhasználható.

1 Product

Part No. 419080 D BEB 8 / EBS 15-03-19

GTIN 4013364439566, Customs tariff No. (EU): 85369010, Gross weight: 1.00 kg, PU: 1.00 db.

Images

Additional information

Betonacél földelő áthidaló D BEB 8 / EBS 15-03-19
betonelemek vasalásának földeléséhez
a DB Netz AG engedélyével

Lemez anyaga: NIRO
Anyagszám: 1.4301
Hüvely anyaga: St / Cu
Tengely anyaga: Betonacél B500B
Rövidzárlati áram: > 25 kA
Vizsgálati áram: 40 kA / 100 ms
Szabványhivatkozás: Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC): 12,6 kA
Menet: M16
Csatlakozólemez átmérő: 50 mm
Betonacél átmérő: 16 mm
Hossz: 500 mm
DB rajzszám: 3 Ebs 15.03.19 - 33

Gyártó: DEHN
Típus: D BEB 8 / EBS 15-03-19
Cikksz.: 419080
vagy egyenértékű.



Technical data

Lemez anyaga NIRO
Anyagszám 1.4301
Hüvely anyaga St / Cu
Tengely anyaga Betonacél B500B
Rövidzárlati áram > 25 kA
Vizsgálati áram 40 kA / 100 ms
Szabványhivatkozás Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Menet M16
Csatlakozólemez átmérő 50 mm
Betonacél átmérő 16 mm
Hossz 500 mm
DB rajzszám 3 Ebs 15.03.19 - 33

Product 419080 was added to Notepad.

Go to Notepad

Product 419080 was added to the cart.

Go to Web-Shop

Réz-kábel földelő áthidalók D BEB 4 / 5

A földelő áthidalók vasútvonalak használati területén földelésre, visszáramvezetésre, valamint potenciálkiegyenlítésre szolgálnak. Ez a változat a felülettel síkba lesz beépítve és a rézkábelre rápréselt, rézzel bevont acélfüllel a földelő vasalásra ráhegesztve. A kábel flexibilitása megkönnyíti a felhasználónak a beszerelést a vasalásba. A speciális FLEX-változat a helykritikus beépítésnél különösen jól alkalmazható – itt extra-flexibilis, finomsodratú rézkábelek alkalmazására kerül sor. Ezek a földelő áthidalók rendelkeznek emellett a DB Netz AG műszaki jóváhagyásával és ezért ott tervezési biztonsággal felhasználhatók.
Speciális hosszúságok külön kérésre kaphatók: 500 mm teljes hosszig 50 mm-es lépésekben és 500 mm teljes hossz felett 100 mm-es lépésekben.

7 Products

Part No. 419040 D BEB 4 / EBS 15-03-19

GTIN 4013364439481, Customs tariff No. (EU): 85369010, Gross weight: 640.00 g, PU: 1.00 db.

Images

Additional information

Réz-kábel földelő áthidaló D BEB 4 / EBS 15-03-19
betonelemek vasalásának földeléséhez
a DB Netz AG engedélyével
Lemez anyaga: NIRO
Anyagszám: 1.4301
Hüvely anyaga: St / Cu
Heveder anyaga: St / Cu
Kábel anyaga: Cu
Rövidzárlati áram: ≤ 25 kA
Vizsgálati áram: 25 kA / 100 ms
Szabványhivatkozás: Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC): 7,9 kA
Menet: M16
Csatlakozólemez átmérő: 50 mm
Kábel: NYY-O
Kábel keresztmetszet: 70 mm²
Átmérő kábel: 17 mm
Heveder mérete: 80 x 30 mm
Hossz: 500 mm
DB rajzszám: 3 Ebs 15.03.19 - 32

Gyártó: DEHN
Típus: D BEB 4 / EBS 15-03-19
Cikksz.: 419040
vagy egyenértékű.



Technical data

Lemez anyaga NIRO
Anyagszám 1.4301
Hüvely anyaga St / Cu
Heveder anyaga St / Cu
Kábel anyaga Cu
Rövidzárlati áram ≤ 25 kA
Vizsgálati áram 25 kA / 100 ms
Szabványhivatkozás Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Menet M16
Csatlakozólemez átmérő 50 mm
Kábel NYY-O
Kábel keresztmetszet 70 mm²
Átmérő kábel 17 mm
Heveder mérete 80 x 30 mm
Hossz 500 mm
DB rajzszám 3 Ebs 15.03.19 - 32

Product 419040 was added to Notepad.

Go to Notepad

Product 419040 was added to the cart.

Go to Web-Shop

Part No. 419050 D BEB 5 / EBS 15-03-19

GTIN 4013364439504, Customs tariff No. (EU): 85369010, Gross weight: 710.00 g, PU: 1.00 db.

Images

Additional information

Réz-kábel földelő áthidaló D BEB 5 / EBS 15-03-19
betonelemek vasalásának földeléséhez
a DB Netz AG engedélyével
Lemez anyaga: NIRO
Anyagszám: 1.4301
Hüvely anyaga: St / Cu
Heveder anyaga: St / Cu
Kábel anyaga: Cu
Rövidzárlati áram: > 25 kA
Vizsgálati áram: 40 kA / 100 ms
Szabványhivatkozás: Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC): 12,6 kA
Menet: M16
Csatlakozólemez átmérő: 50 mm
Kábel: NYY-O
Kábel keresztmetszet: 95 mm²
Átmérő kábel: 19 mm
Heveder mérete: 80 x 30 mm
Hossz: 500 mm
DB rajzszám: 3 Ebs 15.03.19 - 32

Gyártó: DEHN
Típus: D BEB 5 / EBS 15-03-19
Cikksz.: 419050
vagy egyenértékű.



Technical data

Lemez anyaga NIRO
Anyagszám 1.4301
Hüvely anyaga St / Cu
Heveder anyaga St / Cu
Kábel anyaga Cu
Rövidzárlati áram > 25 kA
Vizsgálati áram 40 kA / 100 ms
Szabványhivatkozás Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Menet M16
Csatlakozólemez átmérő 50 mm
Kábel NYY-O
Kábel keresztmetszet 95 mm²
Átmérő kábel 19 mm
Heveder mérete 80 x 30 mm
Hossz 500 mm
DB rajzszám 3 Ebs 15.03.19 - 32

Product 419050 was added to Notepad.

Go to Notepad

Product 419050 was added to the cart.

Go to Web-Shop

Part No. 419051 D BEB 5-FLEX / EBS 15-03-19

GTIN 4013364439511, Customs tariff No. (EU): 85369010, Gross weight: 640.00 g, PU: 1.00 db.

Images

Additional information

Réz-kábel földelő áthidaló D BEB 5-FLEX / EBS 15-03-19
betonelemek vasalásának földeléséhez
a DB Netz AG engedélyével
Lemez anyaga: NIRO
Anyagszám: 1.4301
Hüvely anyaga: St / Cu
Heveder anyaga: St / Cu
Kábel anyaga: Cu
Rövidzárlati áram: > 25 kA
Vizsgálati áram: 40 kA / 100 ms
Szabványhivatkozás: Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC): 12,6 kA
Menet: M16
Csatlakozólemez átmérő: 50 mm
Kábel: H07V-K
Kábel keresztmetszet: 95 mm²
Átmérő kábel: 19 mm
Heveder mérete: 80 x 30 mm
Hossz: 500 mm
DB rajzszám: 3 Ebs 15.03.19 - 32

Gyártó: DEHN
Típus: D BEB 5-FLEX / EBS 15-03-19
Cikksz.: 419051
vagy egyenértékű.



Technical data

Lemez anyaga NIRO
Anyagszám 1.4301
Hüvely anyaga St / Cu
Heveder anyaga St / Cu
Kábel anyaga Cu
Rövidzárlati áram > 25 kA
Vizsgálati áram 40 kA / 100 ms
Szabványhivatkozás Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Menet M16
Csatlakozólemez átmérő 50 mm
Kábel H07V-K
Kábel keresztmetszet 95 mm²
Átmérő kábel 19 mm
Heveder mérete 80 x 30 mm
Hossz 500 mm
DB rajzszám 3 Ebs 15.03.19 - 32

Product 419051 was added to Notepad.

Go to Notepad

Product 419051 was added to the cart.

Go to Web-Shop

Part No. 419501 D BEB 5 - L700 / EBS 15-03-19

GTIN 4013364458390, Customs tariff No. (EU): 85369010, Gross weight: 980.00 g, PU: 1.00 db.

Images

Additional information

Réz-kábel földelő áthidaló D BEB 5 / EBS 15-03-19
betonelemek vasalásának földeléséhez
a DB Netz AG engedélyével
Lemez anyaga: NIRO
Anyagszám: 1.4301
Hüvely anyaga: St / Cu
Heveder anyaga: St / Cu
Kábel anyaga: Cu
Rövidzárlati áram: > 25 kA
Vizsgálati áram: 40 kA / 100 ms
Szabványhivatkozás: Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC): 12,6 kA
Menet: M16
Csatlakozólemez átmérő: 50 mm
Kábel: NYY-O
Kábel keresztmetszet: 95 mm²
Átmérő kábel: 19 mm
Heveder mérete: 80 x 30 mm
Hossz: 700 mm
DB rajzszám: 3 Ebs 15.03.19 - 32

Gyártó: DEHN
Típus: D BEB 5 - L700 / EBS 15-03-19
Cikksz.: 419501
vagy egyenértékű.



Technical data

Lemez anyaga NIRO
Anyagszám 1.4301
Hüvely anyaga St / Cu
Heveder anyaga St / Cu
Kábel anyaga Cu
Rövidzárlati áram > 25 kA
Vizsgálati áram 40 kA / 100 ms
Szabványhivatkozás Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Menet M16
Csatlakozólemez átmérő 50 mm
Kábel NYY-O
Kábel keresztmetszet 95 mm²
Átmérő kábel 19 mm
Heveder mérete 80 x 30 mm
Hossz 700 mm
DB rajzszám 3 Ebs 15.03.19 - 32

Product 419501 was added to Notepad.

Go to Notepad

Product 419501 was added to the cart.

Go to Web-Shop

Part No. 419502 D BEB 5 - L1000 / EBS 15-03-19

GTIN 4013364458406, Customs tariff No. (EU): 85369010, Gross weight: 1.40 kg, PU: 1.00 db.

Images

Additional information

Réz-kábel földelő áthidaló D BEB 5 / EBS 15-03-19
betonelemek vasalásának földeléséhez
a DB Netz AG engedélyével
Lemez anyaga: NIRO
Anyagszám: 1.4301
Hüvely anyaga: St / Cu
Heveder anyaga: St / Cu
Kábel anyaga: Cu
Rövidzárlati áram: > 25 kA
Vizsgálati áram: 40 kA / 100 ms
Szabványhivatkozás: Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC): 12,6 kA
Menet: M16
Csatlakozólemez átmérő: 50 mm
Kábel: NYY-O
Kábel keresztmetszet: 95 mm²
Átmérő kábel: 19 mm
Heveder mérete: 80 x 30 mm
Hossz: 1000 mm
DB rajzszám: 3 Ebs 15.03.19 - 32

Gyártó: DEHN
Típus: D BEB 5 - L1000 / EBS 15-03-19
Cikksz.: 419502
vagy egyenértékű.



Technical data

Lemez anyaga NIRO
Anyagszám 1.4301
Hüvely anyaga St / Cu
Heveder anyaga St / Cu
Kábel anyaga Cu
Rövidzárlati áram > 25 kA
Vizsgálati áram 40 kA / 100 ms
Szabványhivatkozás Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Menet M16
Csatlakozólemez átmérő 50 mm
Kábel NYY-O
Kábel keresztmetszet 95 mm²
Átmérő kábel 19 mm
Heveder mérete 80 x 30 mm
Hossz 1000 mm
DB rajzszám 3 Ebs 15.03.19 - 32

Product 419502 was added to Notepad.

Go to Notepad

Product 419502 was added to the cart.

Go to Web-Shop

Part No. 419503 D BEB 5 - L1500 / EBS 15-03-19

GTIN 4013364458413, Customs tariff No. (EU): 85369010, Gross weight: 2.10 kg, PU: 1.00 db.

Images

Additional information

Réz-kábel földelő áthidaló D BEB 5 / EBS 15-03-19
betonelemek vasalásának földeléséhez
a DB Netz AG engedélyével
Lemez anyaga: NIRO
Anyagszám: 1.4301
Hüvely anyaga: St / Cu
Heveder anyaga: St / Cu
Kábel anyaga: Cu
Rövidzárlati áram: > 25 kA
Vizsgálati áram: 40 kA / 100 ms
Szabványhivatkozás: Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC): 12,6 kA
Menet: M16
Csatlakozólemez átmérő: 50 mm
Kábel: NYY-O
Kábel keresztmetszet: 95 mm²
Átmérő kábel: 19 mm
Heveder mérete: 80 x 30 mm
Hossz: 1500 mm
DB rajzszám: 3 Ebs 15.03.19 - 32

Gyártó: DEHN
Típus: D BEB 5 - L1500 / EBS 15-03-19
Cikksz.: 419503
vagy egyenértékű.



Technical data

Lemez anyaga NIRO
Anyagszám 1.4301
Hüvely anyaga St / Cu
Heveder anyaga St / Cu
Kábel anyaga Cu
Rövidzárlati áram > 25 kA
Vizsgálati áram 40 kA / 100 ms
Szabványhivatkozás Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Menet M16
Csatlakozólemez átmérő 50 mm
Kábel NYY-O
Kábel keresztmetszet 95 mm²
Átmérő kábel 19 mm
Heveder mérete 80 x 30 mm
Hossz 1500 mm
DB rajzszám 3 Ebs 15.03.19 - 32

Product 419503 was added to Notepad.

Go to Notepad

Product 419503 was added to the cart.

Go to Web-Shop

Part No. 419504 D BEB 5 - L2000 / EBS 15-03-19

GTIN 4013364458420, Customs tariff No. (EU): 85369010, Gross weight: 2.80 kg, PU: 1.00 db.

Images

Additional information

Réz-kábel földelő áthidaló D BEB 5 / EBS 15-03-19
betonelemek vasalásának földeléséhez
a DB Netz AG engedélyével
Lemez anyaga: NIRO
Anyagszám: 1.4301
Hüvely anyaga: St / Cu
Heveder anyaga: St / Cu
Kábel anyaga: Cu
Rövidzárlati áram: > 25 kA
Vizsgálati áram: 40 kA / 100 ms
Szabványhivatkozás: Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC): 12,6 kA
Menet: M16
Csatlakozólemez átmérő: 50 mm
Kábel: NYY-O
Kábel keresztmetszet: 95 mm²
Átmérő kábel: 19 mm
Heveder mérete: 80 x 30 mm
Hossz: 2000 mm
DB rajzszám: 3 Ebs 15.03.19 - 32

Gyártó: DEHN
Típus: D BEB 5 - L2000 / EBS 15-03-19
Cikksz.: 419504
vagy egyenértékű.



Technical data

Lemez anyaga NIRO
Anyagszám 1.4301
Hüvely anyaga St / Cu
Heveder anyaga St / Cu
Kábel anyaga Cu
Rövidzárlati áram > 25 kA
Vizsgálati áram 40 kA / 100 ms
Szabványhivatkozás Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Menet M16
Csatlakozólemez átmérő 50 mm
Kábel NYY-O
Kábel keresztmetszet 95 mm²
Átmérő kábel 19 mm
Heveder mérete 80 x 30 mm
Hossz 2000 mm
DB rajzszám 3 Ebs 15.03.19 - 32

Product 419504 was added to Notepad.

Go to Notepad

Product 419504 was added to the cart.

Go to Web-Shop

Réz-kábel földelő áthidalók D BEB 6 / 7

A földelő áthidalók vasútvonalak használati területén földelésre, visszáramvezetésre, valamint potenciálkiegyenlítésre szolgálnak. Ez a változat az alkatrészek földátvezetéseként van alkalmazva úgy, hogy mindkét oldalon a felülettel síkba lesz beépítve. A kábel flexibilitása megkönnyíti a felhasználónak a beszerelést a vasalásba. A speciális FLEX-változat a helykritikus beépítésnél különösen jól alkalmazható – itt extra-flexibilis, finomsodratú rézkábelek alkalmazására kerül sor. Ezek a földelő áthidalók rendelkeznek emellett a DB Netz AG műszaki jóváhagyásával és ezért ott tervezési biztonsággal felhasználhatók.
Speciális hosszúságok külön kérésre kaphatók: 500 mm teljes hosszig 50 mm-es lépésekben és 500 mm teljes hossz felett 100 mm-es lépésekben.

4 Products

Part No. 419060 D BEB 6 / EBS 15-03-19

GTIN 4013364439528, Customs tariff No. (EU): 85369010, Gross weight: 600.00 g, PU: 1.00 db.

Images

Additional information

Réz-kábel földelő áthidaló D BEB 6 / EBS 15-03-19
betonelemek vasalásának földeléséhez
a DB Netz AG engedélyével
Lemez anyaga: NIRO
Anyagszám: 1.4301
Hüvely anyaga: St / Cu
Kábel anyaga: Cu
Rövidzárlati áram: ≤ 25 kA
Vizsgálati áram: 25 kA / 100 ms
Szabványhivatkozás: Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC): 7,9 kA
Menet: M16
Csatlakozólemez átmérő: 50 mm
Kábel: NYY-O
Kábel keresztmetszet: 70 mm²
Átmérő kábel: 17 mm
Hossz: 500 mm
DB rajzszám: 3 Ebs 15.03.19 - 33

Gyártó: DEHN
Típus: D BEB 6 / EBS 15-03-19
Cikksz.: 419060
vagy egyenértékű.



Technical data

Lemez anyaga NIRO
Anyagszám 1.4301
Hüvely anyaga St / Cu
Kábel anyaga Cu
Rövidzárlati áram ≤ 25 kA
Vizsgálati áram 25 kA / 100 ms
Szabványhivatkozás Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Menet M16
Csatlakozólemez átmérő 50 mm
Kábel NYY-O
Kábel keresztmetszet 70 mm²
Átmérő kábel 17 mm
Hossz 500 mm
DB rajzszám 3 Ebs 15.03.19 - 33

Product 419060 was added to Notepad.

Go to Notepad

Product 419060 was added to the cart.

Go to Web-Shop

Part No. 419061 D BEB 6-FLEX / EBS 15-03-19

GTIN 4013364439535, Customs tariff No. (EU): 85369010, Gross weight: 530.00 g, PU: 1.00 db.

Images

Additional information

Réz-kábel földelő áthidaló D BEB 6-FLEX / EBS 15-03-19
betonelemek vasalásának földeléséhez
a DB Netz AG engedélyével
Lemez anyaga: NIRO
Anyagszám: 1.4301
Hüvely anyaga: St / Cu
Kábel anyaga: Cu
Rövidzárlati áram: ≤ 25 kA
Vizsgálati áram: 25 kA / 100 ms
Szabványhivatkozás: Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC): 7,9 kA
Menet: M16
Csatlakozólemez átmérő: 50 mm
Kábel: H07V-K
Kábel keresztmetszet: 70 mm²
Átmérő kábel: 17 mm
Hossz: 500 mm
DB rajzszám: 3 Ebs 15.03.19 - 33

Gyártó: DEHN
Típus: D BEB 6-FLEX / EBS 15-03-19
Cikksz.: 419061
vagy egyenértékű.



Technical data

Lemez anyaga NIRO
Anyagszám 1.4301
Hüvely anyaga St / Cu
Kábel anyaga Cu
Rövidzárlati áram ≤ 25 kA
Vizsgálati áram 25 kA / 100 ms
Szabványhivatkozás Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Menet M16
Csatlakozólemez átmérő 50 mm
Kábel H07V-K
Kábel keresztmetszet 70 mm²
Átmérő kábel 17 mm
Hossz 500 mm
DB rajzszám 3 Ebs 15.03.19 - 33

Product 419061 was added to Notepad.

Go to Notepad

Product 419061 was added to the cart.

Go to Web-Shop

Part No. 419070 D BEB 7 / EBS 15-03-19

GTIN 4013364439542, Customs tariff No. (EU): 85369010, Gross weight: 704.50 g, PU: 1.00 db.

Images

Additional information

Réz-kábel földelő áthidaló D BEB 7 / EBS 15-03-19
betonelemek vasalásának földeléséhez
a DB Netz AG engedélyével
Lemez anyaga: NIRO
Anyagszám: 1.4301
Hüvely anyaga: St / Cu
Kábel anyaga: Cu
Rövidzárlati áram: > 25 kA
Vizsgálati áram: 40 kA / 100 ms
Szabványhivatkozás: Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC): 12,6 kA
Menet: M16
Csatlakozólemez átmérő: 50 mm
Kábel: NYY-O
Kábel keresztmetszet: 95 mm²
Átmérő kábel: 19 mm
Hossz: 500 mm
DB rajzszám: 3 Ebs 15.03.19 - 33

Gyártó: DEHN
Típus: D BEB 7 / EBS 15-03-19
Cikksz.: 419070
vagy egyenértékű.



Technical data

Lemez anyaga NIRO
Anyagszám 1.4301
Hüvely anyaga St / Cu
Kábel anyaga Cu
Rövidzárlati áram > 25 kA
Vizsgálati áram 40 kA / 100 ms
Szabványhivatkozás Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Menet M16
Csatlakozólemez átmérő 50 mm
Kábel NYY-O
Kábel keresztmetszet 95 mm²
Átmérő kábel 19 mm
Hossz 500 mm
DB rajzszám 3 Ebs 15.03.19 - 33

Product 419070 was added to Notepad.

Go to Notepad

Product 419070 was added to the cart.

Go to Web-Shop

Part No. 419071 D BEB 7-FLEX / EBS 15-03-19

GTIN 4013364439559, Customs tariff No. (EU): 85369010, Gross weight: 622.00 g, PU: 1.00 db.

Images

Additional information

Réz-kábel földelő áthidaló D BEB 7-FLEX / EBS 15-03-19
betonelemek vasalásának földeléséhez
a DB Netz AG engedélyével
Lemez anyaga: NIRO
Anyagszám: 1.4301
Hüvely anyaga: St / Cu
Kábel anyaga: Cu
Rövidzárlati áram: > 25 kA
Vizsgálati áram: 40 kA / 100 ms
Szabványhivatkozás: Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC): 12,6 kA
Menet: M16
Csatlakozólemez átmérő: 50 mm
Kábel: H07V-K
Kábel keresztmetszet: 95 mm²
Átmérő kábel: 19 mm
Hossz: 500 mm
DB rajzszám: 3 Ebs 15.03.19 - 33

Gyártó: DEHN
Típus: D BEB 7-FLEX / EBS 15-03-19
Cikksz.: 419071
vagy egyenértékű.



Technical data

Lemez anyaga NIRO
Anyagszám 1.4301
Hüvely anyaga St / Cu
Kábel anyaga Cu
Rövidzárlati áram > 25 kA
Vizsgálati áram 40 kA / 100 ms
Szabványhivatkozás Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Menet M16
Csatlakozólemez átmérő 50 mm
Kábel H07V-K
Kábel keresztmetszet 95 mm²
Átmérő kábel 19 mm
Hossz 500 mm
DB rajzszám 3 Ebs 15.03.19 - 33

Product 419071 was added to Notepad.

Go to Notepad

Product 419071 was added to the cart.

Go to Web-Shop

Réz-kábel földelő áthidalók D BEB 9 / 10

A földelő áthidalók vasútvonalak használati területén földelésre, visszáramvezetésre, valamint potenciálkiegyenlítésre szolgálnak. Ez a változat nem látható kapcsolatot jelent a betonon belül úgy, hogy a rézkábelre rápréselt, rézzel bevont acélhevederek a földelő vasalásra vannak ráhegesztve. A kábel flexibilitása megkönnyíti a felhasználónak a beszerelést a vasalásba. A speciális FLEX-változat a helykritikus beépítésnél különösen jól alkalmazható – itt extra-flexibilis, finomsodratú rézkábelek alkalmazására kerül sor. Ezek a földelő áthidalók rendelkeznek emellett a DB Netz AG műszaki jóváhagyásával és ezért ott tervezési biztonsággal felhasználhatók.
Speciális hosszúságok külön kérésre kaphatók: 500 mm teljes hosszig 50 mm-es lépésekben és 500 mm teljes hossz felett 100 mm-es lépésekben.

5 Products

Part No. 419090 D BEB 9 / EBS 15-03-19

GTIN 4013364439573, Customs tariff No. (EU): 85369010, Gross weight: 640.00 g, PU: 1.00 db.

Images

Additional information

Réz-kábel földelő áthidaló D BEB 9 / EBS 15-03-19
betonelemek vasalásának földeléséhez
a DB Netz AG engedélyével
Heveder anyaga: St / Cu
Kábel anyaga: Cu
Rövidzárlati áram: ≤ 25 kA
Vizsgálati áram: 25 kA / 100 ms
Szabványhivatkozás: Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC): 7,9 kA
Kábel: NYY-O
Kábel keresztmetszet: 70 mm²
Átmérő kábel: 17 mm
Heveder mérete: 80 x 30 mm
Hossz: 500 mm
DB rajzszám: 3 Ebs 15.03.19 - 33

Gyártó: DEHN
Típus: D BEB 9 / EBS 15-03-19
Cikksz.: 419090
vagy egyenértékű.



Technical data

Heveder anyaga St / Cu
Kábel anyaga Cu
Rövidzárlati áram ≤ 25 kA
Vizsgálati áram 25 kA / 100 ms
Szabványhivatkozás Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Kábel NYY-O
Kábel keresztmetszet 70 mm²
Átmérő kábel 17 mm
Heveder mérete 80 x 30 mm
Hossz 500 mm
DB rajzszám 3 Ebs 15.03.19 - 33

Product 419090 was added to Notepad.

Go to Notepad

Product 419090 was added to the cart.

Go to Web-Shop

Part No. 419091 D BEB 9-FLEX / EBS 15-03-19

GTIN 4013364439580, Customs tariff No. (EU): 85369010, Gross weight: 570.00 g, PU: 1.00 db.

Images

Additional information

Réz-kábel földelő áthidaló D BEB 9-FLEX / EBS 15-03-19
betonelemek vasalásának földeléséhez
a DB Netz AG engedélyével
Heveder anyaga: St / Cu
Kábel anyaga: Cu
Rövidzárlati áram: ≤ 25 kA
Vizsgálati áram: 25 kA / 100 ms
Szabványhivatkozás: Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC): 7,9 kA
Kábel: H07V-K
Kábel keresztmetszet: 70 mm²
Átmérő kábel: 17 mm
Heveder mérete: 80 x 30 mm
Hossz: 500 mm
DB rajzszám: 3 Ebs 15.03.19 - 33

Gyártó: DEHN
Típus: D BEB 9-FLEX / EBS 15-03-19
Cikksz.: 419091
vagy egyenértékű.



Technical data

Heveder anyaga St / Cu
Kábel anyaga Cu
Rövidzárlati áram ≤ 25 kA
Vizsgálati áram 25 kA / 100 ms
Szabványhivatkozás Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Kábel H07V-K
Kábel keresztmetszet 70 mm²
Átmérő kábel 17 mm
Heveder mérete 80 x 30 mm
Hossz 500 mm
DB rajzszám 3 Ebs 15.03.19 - 33

Product 419091 was added to Notepad.

Go to Notepad

Product 419091 was added to the cart.

Go to Web-Shop

Part No. 419100 D BEB 10 / EBS 15-03-19

GTIN 4013364439597, Customs tariff No. (EU): 85369010, Gross weight: 722.50 g, PU: 1.00 db.

Images

Additional information

Réz-kábel földelő áthidaló D BEB 10 / EBS 15-03-19
betonelemek vasalásának földeléséhez
a DB Netz AG engedélyével
Heveder anyaga: St / Cu
Kábel anyaga: Cu
Rövidzárlati áram: > 25 kA
Vizsgálati áram: 40 kA / 100 ms
Szabványhivatkozás: Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC): 12,6 kA
Kábel: NYY-O
Kábel keresztmetszet: 95 mm²
Átmérő kábel: 19 mm
Heveder mérete: 80 x 30 mm
Hossz: 500 mm
DB rajzszám: 3 Ebs 15.03.19 - 33

Gyártó: DEHN
Típus: D BEB 10 / EBS 15-03-19
Cikksz.: 419100
vagy egyenértékű.



Technical data

Heveder anyaga St / Cu
Kábel anyaga Cu
Rövidzárlati áram > 25 kA
Vizsgálati áram 40 kA / 100 ms
Szabványhivatkozás Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Kábel NYY-O
Kábel keresztmetszet 95 mm²
Átmérő kábel 19 mm
Heveder mérete 80 x 30 mm
Hossz 500 mm
DB rajzszám 3 Ebs 15.03.19 - 33

Product 419100 was added to Notepad.

Go to Notepad

Product 419100 was added to the cart.

Go to Web-Shop

Part No. 419101 D BEB 10-FLEX / EBS 15-03-19

GTIN 4013364439603, Customs tariff No. (EU): 85369010, Gross weight: 667.00 g, PU: 1.00 db.

Images

Additional information

Réz-kábel földelő áthidaló D BEB 10-FLEX / EBS 15-03-19
betonelemek vasalásának földeléséhez
a DB Netz AG engedélyével
Heveder anyaga: St / Cu
Kábel anyaga: Cu
Rövidzárlati áram: > 25 kA
Vizsgálati áram: 40 kA / 100 ms
Szabványhivatkozás: Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC): 12,6 kA
Kábel: H07V-K
Kábel keresztmetszet: 95 mm²
Átmérő kábel: 19 mm
Heveder mérete: 80 x 30 mm
Hossz: 500 mm
DB rajzszám: 3 Ebs 15.03.19 - 33

Gyártó: DEHN
Típus: D BEB 10-FLEX / EBS 15-03-19
Cikksz.: 419101
vagy egyenértékű.



Technical data

Heveder anyaga St / Cu
Kábel anyaga Cu
Rövidzárlati áram > 25 kA
Vizsgálati áram 40 kA / 100 ms
Szabványhivatkozás Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Kábel H07V-K
Kábel keresztmetszet 95 mm²
Átmérő kábel 19 mm
Heveder mérete 80 x 30 mm
Hossz 500 mm
DB rajzszám 3 Ebs 15.03.19 - 33

Product 419101 was added to Notepad.

Go to Notepad

Product 419101 was added to the cart.

Go to Web-Shop

Part No. 419505 D BEB 10 - L800 / EBS 15-03-19

GTIN 4013364458437, Customs tariff No. (EU): 85369010, Gross weight: 1.12 kg, PU: 1.00 db.

Images

Additional information

Réz-kábel földelő áthidaló D BEB 10 / EBS 15-03-19
betonelemek vasalásának földeléséhez
a DB Netz AG engedélyével
Heveder anyaga: St / Cu
Kábel anyaga: Cu
Rövidzárlati áram: > 25 kA
Vizsgálati áram: 40 kA / 100 ms
Szabványhivatkozás: Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC): 12,6 kA
Kábel: NYY-O
Kábel keresztmetszet: 95 mm²
Átmérő kábel: 19 mm
Heveder mérete: 80 x 30 mm
Hossz: 800 mm
DB rajzszám: 3 Ebs 15.03.19 - 33

Gyártó: DEHN
Típus: D BEB 10 - L800 / EBS 15-03-19
Cikksz.: 419505
vagy egyenértékű.



Technical data

Heveder anyaga St / Cu
Kábel anyaga Cu
Rövidzárlati áram > 25 kA
Vizsgálati áram 40 kA / 100 ms
Szabványhivatkozás Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Kábel NYY-O
Kábel keresztmetszet 95 mm²
Átmérő kábel 19 mm
Heveder mérete 80 x 30 mm
Hossz 800 mm
DB rajzszám 3 Ebs 15.03.19 - 33

Product 419505 was added to Notepad.

Go to Notepad

Product 419505 was added to the cart.

Go to Web-Shop

Földelőösszekötő nagycsöves földeléshez D BEB 11

A földelő áthidalók vasútvonalak használati területén földelésre, visszáramvezetésre, valamint potenciálkiegyenlítésre szolgálnak. A nagycsöves földelés változata cölöp- és nagycsöves alapoknál van alkalmazásban. A termék rápréselt hüvelyű rézkábelből áll NIRO csatlakozólemezzel, integrált furatokkal a zsaluzatrögzítéshez az egyik végén, valamint egy kábelsaruval az azzal szembeni végén. A kábelsaru feladata rövidzárlatbiztos kapcsolat létrehozása a cölöp- és nagycsöves alaphoz. A kábel flexibilitása megkönnyíti a felhasználónak a beszerelést a vasalásba. A földelő áthidaló rendelkezik emellett a DB Netz AG műszaki jóváhagyásával és ezért ott tervezési biztonsággal felhasználható.
Speciális hosszúságok külön kérésre kaphatók: 500 mm teljes hosszig 50 mm-es lépésekben és 500 mm teljes hossz felett 100 mm-es lépésekben.

2 Products

Part No. 419110 D BEB 11 / EBS 15-03-27

GTIN 4013364439665, Customs tariff No. (EU): 85369010, Gross weight: 640.00 g, PU: 1.00 db.

Images

Additional information

Földelő áthidaló nagycsöves földelés számára D BEB 11 / EBS 15-03-27
betonelemek vasalásának földeléséhez
a DB Netz AG engedélyével
Lemez anyaga: NIRO
Anyagszám: 1.4301
Hüvely anyaga: St / Cu
Kábelsaru anyaga: Cu/gal Sn
Kábel anyaga: Cu
Rövidzárlati áram: ≤ 25 kA
Vizsgálati áram: 25 kA / 100 ms
Szabványhivatkozás: Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC): 7,9 kA
Menet: M16
Csatlakozólemez átmérő: 50 mm
Kábel: NYY-O
Kábel keresztmetszet: 70 mm²
Átmérő kábel: 17 mm
Kábelsaru furat: 13 mm
Hossz: 500 mm
DB rajzszám: 4 Ebs 15.03.27 - 2

Gyártó: DEHN
Típus: D BEB 11 / EBS 15-03-27
Cikksz.: 419110
vagy egyenértékű.



Technical data

Lemez anyaga NIRO
Anyagszám 1.4301
Hüvely anyaga St / Cu
Kábelsaru anyaga Cu /gal Sn
Kábel anyaga Cu
Rövidzárlati áram ≤ 25 kA
Vizsgálati áram 25 kA / 100 ms
Szabványhivatkozás Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Menet M16
Csatlakozólemez átmérő 50 mm
Kábel NYY-O
Kábel keresztmetszet 70 mm²
Átmérő kábel 17 mm
Kábelsaru furat 13 mm
Hossz 500 mm
DB rajzszám 4 Ebs 15.03.27 - 2

Product 419110 was added to Notepad.

Go to Notepad

Product 419110 was added to the cart.

Go to Web-Shop

Part No. 419506 D BEB 11 - L1000 / EBS 15-03-27

GTIN 4013364458444, Customs tariff No. (EU): 85369010, Gross weight: 1.10 kg, PU: 1.00 db.

Images

Additional information

Földelő áthidaló nagycsöves földelés számára D BEB 11 / EBS 15-03-27
betonelemek vasalásának földeléséhez
a DB Netz AG engedélyével
Lemez anyaga: NIRO
Anyagszám: 1.4301
Hüvely anyaga: St / Cu
Kábelsaru anyaga: Cu/gal Sn
Kábel anyaga: Cu
Rövidzárlati áram: ≤ 25 kA
Vizsgálati áram: 25 kA / 100 ms
Szabványhivatkozás: Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC): 7,9 kA
Menet: M16
Csatlakozólemez átmérő: 50 mm
Kábel: NYY-O
Kábel keresztmetszet: 70 mm²
Átmérő kábel: 17 mm
Kábelsaru furat: 13 mm
Hossz: 1000 mm
DB rajzszám: 4 Ebs 15.03.27 - 2

Gyártó: DEHN
Típus: D BEB 11 - L1000 / EBS 15-03-27
Cikksz.: 419506
vagy egyenértékű.



Technical data

Lemez anyaga NIRO
Anyagszám 1.4301
Hüvely anyaga St / Cu
Kábelsaru anyaga Cu /gal Sn
Kábel anyaga Cu
Rövidzárlati áram ≤ 25 kA
Vizsgálati áram 25 kA / 100 ms
Szabványhivatkozás Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Menet M16
Csatlakozólemez átmérő 50 mm
Kábel NYY-O
Kábel keresztmetszet 70 mm²
Átmérő kábel 17 mm
Kábelsaru furat 13 mm
Hossz 1000 mm
DB rajzszám 4 Ebs 15.03.27 - 2

Product 419506 was added to Notepad.

Go to Notepad

Product 419506 was added to the cart.

Go to Web-Shop

Földelőösszekötő nagycsöves földeléshez D BEB 40

A földelőösszekötők vasútvonalak használati területén földelésre, visszáramvezetésre, valamint potenciálkiegyenlítésre szolgálnak. A nagycsöves földelés változata cölöp- és nagycsöves alapoknál való felhasználásra készül. A termék acélsodronyból áll rézzel bevont acélhevederrel az egyik végén, valamint egy kábelsaruval az azzal szembeni végén. A hegesztési fül oldalán zsugorcső akadályozza meg a víz behatolását az acélsodronyba. Az acélsodrony megelőző lopásvédelmi intézkedést testesít meg. Ez a földelőösszekötő rendelkezik emellett a DB Netz AG műszaki jóváhagyásával és ezért ott tervezési biztonsággal felhasználható.
Speciális hosszúságok külön kérésre kaphatók: 500 mm teljes hosszig 50 mm-es lépésekben és 500 mm teljes hossz felett 100 mm-es lépésekben.

1 Product

Part No. 419400 D BEB 40 / EBS 15-03-25

GTIN 4013364439672, Customs tariff No. (EU): 85359000, Gross weight: 700.00 g, PU: 1.00 db.

Images

Additional information

Földelő áthidaló nagycsöves földelés számára D BEB 40 / EBS 15-03-25
betonelemek vasalásának földeléséhez
a DB Netz AG engedélyével
Heveder anyaga: St / Cu
Kábelsaru anyaga: Cu/gal Sn
Sodrony anyaga: St
Rövidzárlati áram: ≤ 25 kA
Vizsgálati áram: 25 kA / 100 ms
Szabványhivatkozás: Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC): 7,9 kA
Sodrony keresztmetszet: 95 mm²
Átmérő kábel: 17 mm
Heveder mérete: 80 x 30 mm
Kábelsaru furat: 17 mm
Hossz: 500 mm
DB rajzszám: 4 Ebs 15.03.25 - 4

Gyártó: DEHN
Típus: D BEB 40 / EBS 15-03-25
Cikksz.: 419400
vagy egyenértékű.



Technical data

Heveder anyaga St / Cu
Kábelsaru anyaga Cu /gal Sn
Sodrony anyaga St
Rövidzárlati áram ≤ 25 kA
Vizsgálati áram 25 kA / 100 ms
Szabványhivatkozás Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Sodrony keresztmetszet 95 mm²
Átmérő kábel 17 mm
Heveder mérete 80 x 30 mm
Kábelsaru furat 17 mm
Hossz 500 mm
DB rajzszám 4 Ebs 15.03.25 - 4

Product 419400 was added to Notepad.

Go to Notepad

Product 419400 was added to the cart.

Go to Web-Shop

Acélsodrony földelőösszekötő D BEB 26

A földelőösszekötők vasútvonalak használati területén földelésre, visszáramvezetésre, valamint potenciálkiegyenlítésre szolgálnak. A D BEB 26 halogénmentes (köpeny) változat - földelőpontok vagy más földelendő elemek külső összekapcsolásához - földelővezetékként acélsodronyt alkalmaz és ezzel megelőző lopásvédelmi intézkedést testesít meg. Ez a földelőösszekötő rendelkezik emellett a DB Netz AG műszaki jóváhagyásával és ezért ott tervezési biztonsággal felhasználható.
Speciális hosszúságok külön kérésre kaphatók: 500 mm teljes hosszig 50 mm-es lépésekben és 500 mm teljes hossz felett 100 mm-es lépésekben.

1 Product

Part No. 419260 D BEB 26 / EBS 15-03-17

GTIN 4013364439610, Customs tariff No. (EU): 85359000, Gross weight: 630.00 g, PU: 1.00 db.

Images

Additional information

Acélsodrony földelőösszekötő D BEB 26 / EBS 15-03-17
betonelemek vasalásának földeléséhez
a DB Netz AG engedélyével
Kábelsaru anyaga: Cu/gal Sn
Sodrony anyaga: St
Rövidzárlati áram: ≤ 25 kA
Vizsgálati áram: 25 kA / 100 ms
Szabványhivatkozás: Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC): 7,9 kA
Sodrony: 1-12-12 B 350 sZ PE
Sodrony keresztmetszet: ≥ 95 mm²
Kivitel: halogénmentes
Átmérő kábel: 17 mm
Kábelsaru furat: 17 mm
Hossz: 500 mm
DB rajzszám: 3 Ebs 15.03.17 - 11

Gyártó: DEHN
Típus: D BEB 26 / EBS 15-03-17
Cikksz.: 419260
vagy egyenértékű.



Technical data

Kábelsaru anyaga Cu /gal Sn
Sodrony anyaga St
Rövidzárlati áram ≤ 25 kA
Vizsgálati áram 25 kA / 100 ms
Szabványhivatkozás Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 7,9 kA
Sodrony 1-12-12 B 350 sZ PE
Sodrony keresztmetszet ≥ 95 mm²
Kivitel halogénmentes
Átmérő kábel 17 mm
Kábelsaru furat 17 mm
Hossz 500 mm
DB rajzszám 3 Ebs 15.03.17 - 11

Product 419260 was added to Notepad.

Go to Notepad

Product 419260 was added to the cart.

Go to Web-Shop

CuStAl-kábel földelőösszekötő D BEB 29

A földelőösszekötők vasútvonalak használati területén földelésre, visszáramvezetésre, valamint potenciálkiegyenlítésre szolgálnak. A halogénmentes D BEB 29 változat, ill. a halogénmentes és lángálló D BEB 29-NF változat - földelőpontok vagy más földelendő elemek külső összekapcsolásához - kábelsaruváltozattal készül M16-csatlakozók számára. Ezek a földelőösszekötők réz-acél-alumínium kábelből állnak és ezzel megelőző lopásvédelmi intézkedést testesítenek meg. Ezek a földelőösszekötők rendelkeznek emellett a DB Netz AG műszaki jóváhagyásával és ezért ott tervezési biztonsággal felhasználhatók. A halogénmentes és lángálló kivitel alagútban is alkalmazható az EU-rendelet szerint.
Speciális hosszúságok külön kérésre kaphatók: 500 mm teljes hosszig 50 mm-es lépésekben és 500 mm teljes hossz felett 100 mm-es lépésekben.

6 Products

Part No. 419290 D BEB 29 / EBS 15-03-17

GTIN 4013364439627, Customs tariff No. (EU): 85359000, Gross weight: 390.00 g, PU: 1.00 db.

Images

Additional information

Réz-acél-alumínium-kábel földelőösszekötő
D BEB 29 / EBS 15-03-17
betonelemek vasalásának földeléséhez
a DB Netz AG engedélyével
Kábelsaru anyaga: Cu/gal Sn
Kábel anyaga: CuStAl
Rövidzárlati áram: > 25 kA
Vizsgálati áram: 40 kA / 100 ms
Szabványhivatkozás: Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC): 12,6 kA
Kábel: (N)2X RF CuStAl
Kábel keresztmetszet: ≥ 70 mm²
Kivitel: halogénmentes
Átmérő kábel: 17 mm
Kábelsaru furat: 17 mm
Hossz: 500 mm
DB rajzszám: 4 Ebs 15.03.17 - 6 (Bayka)

Gyártó: DEHN
Típus: D BEB 29 / EBS 15-03-17
Cikksz.: 419290
vagy egyenértékű.



Technical data

Kábelsaru anyaga Cu /gal Sn
Kábel anyaga Cu St Al
Rövidzárlati áram > 25 kA
Vizsgálati áram 40 kA / 100 ms
Szabványhivatkozás Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Kábel (N)2X RF Cu St Al
Kábel keresztmetszet ≥ 70 mm²
Kivitel halogénmentes
Átmérő kábel 17 mm
Kábelsaru furat 17 mm
Hossz 500 mm
DB rajzszám 4 Ebs 15.03.17 - 6 (Bayka)

Product 419290 was added to Notepad.

Go to Notepad

Product 419290 was added to the cart.

Go to Web-Shop

Part No. 419291 D BEB 29-NF / EBS 15-03-17

GTIN 4013364439634, Customs tariff No. (EU): 85359000, Gross weight: 410.00 g, PU: 1.00 db.

Images

Additional information

Réz-acél-alumínium-kábel földelőösszekötő
D BEB 29-NF / EBS 15-03-17
betonelemek vasalásának földeléséhez
a DB Netz AG engedélyével
Kábelsaru anyaga: Cu/gal Sn
Kábel anyaga: CuStAl
Rövidzárlati áram: > 25 kA
Vizsgálati áram: 40 kA / 100 ms
Szabványhivatkozás: Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC): 12,6 kA
Kábel: B2ca RF CuStAl
Kábel keresztmetszet: ≥ 70 mm²
Kivitel: halogénmentes és lángálló
Átmérő kábel: 17 mm
Kábelsaru furat: 17 mm
Hossz: 500 mm
DB rajzszám: 4 Ebs 15.03.17 - 6 (Bayka)

Gyártó: DEHN
Típus: D BEB 29-NF / EBS 15-03-17
Cikksz.: 419291
vagy egyenértékű.



Technical data

Kábelsaru anyaga Cu /gal Sn
Kábel anyaga Cu St Al
Rövidzárlati áram > 25 kA
Vizsgálati áram 40 kA / 100 ms
Szabványhivatkozás Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Kábel B2ca RF Cu St Al
Kábel keresztmetszet ≥ 70 mm²
Kivitel halogénmentes és lángálló
Átmérő kábel 17 mm
Kábelsaru furat 17 mm
Hossz 500 mm
DB rajzszám 4 Ebs 15.03.17 - 6 (Bayka)

Product 419291 was added to Notepad.

Go to Notepad

Product 419291 was added to the cart.

Go to Web-Shop

Part No. 419511 D BEB 29 M12 M16 / EBS 15-03-17

GTIN 4013364480513, Customs tariff No. (EU): 85359000, Gross weight: 410.00 g, PU: 1.00 db.

Images

Additional information

Réz-acél-alumínium-kábel földelőösszekötő
D BEB 29 M12 M16 / EBS 15-03-17
földelésre szerkezeti elemeken (M16), ill. sínen (M12)
a DB Netz AG engedélyével
Kábelsaru anyaga: Cu/gal Sn
Kábel anyaga: CuStAl
Rövidzárlati áram: > 25 kA
Vizsgálati áram: 40 kA / 100 ms
Szabványhivatkozás: Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC): 12,6 kA
Kábel: (N)2X RF CuStAl
Kábel keresztmetszet: ≥ 70 mm²
Kivitel: halogénmentes
Átmérő kábel: 17 mm
Kábelsaru furat: 13 mm M12 számára és 17 mm M16 számára
Hossz: 500 mm
DB rajzszám: 4 Ebs 15.03.17 - 6 (Bayka)

Gyártó: DEHN
Típus: D BEB 29 M12 M16 / EBS 15-03-17
Cikksz.: 419511
vagy egyenértékű.



Technical data

Kábelsaru anyaga Cu /gal Sn
Kábel anyaga Cu St Al
Rövidzárlati áram > 25 kA
Vizsgálati áram 40 kA / 100 ms
Szabványhivatkozás Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Kábel (N)2X RF Cu St Al
Kábel keresztmetszet ≥ 70 mm²
Kivitel halogénmentes
Átmérő kábel 17 mm
Kábelsaru furat 13 mm M12 számára és 17 mm M16 számára
Hossz 500 mm
DB rajzszám 4 Ebs 15.03.17 - 6 (Bayka)

Product 419511 was added to Notepad.

Go to Notepad

Product 419511 was added to the cart.

Go to Web-Shop

Part No. 419512 D BEB 29-NF M12 M16 / EBS 15-03-17

GTIN 4013364480520, Customs tariff No. (EU): 85359000, Gross weight: 410.00 g, PU: 1.00 db.

Images

Additional information

Réz-acél-alumínium-kábel földelőösszekötő
D BEB 29-NF / EBS 15-03-17
betonelemek vasalásának földeléséhez
a DB Netz AG engedélyével
Kábelsaru anyaga: Cu/gal Sn
Kábel anyaga: CuStAl
Rövidzárlati áram: > 25 kA
Vizsgálati áram: 40 kA / 100 ms
Szabványhivatkozás: Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC): 12,6 kA
Kábel: B2ca RF CuStAl
Kábel keresztmetszet: ≥ 70 mm²
Kivitel: halogénmentes és lángálló
Átmérő kábel: 17 mm
Kábelsaru furat: 13 mm M12 számára és 17 mm M16 számára
Hossz: 500 mm
DB rajzszám: 4 Ebs 15.03.17 - 6 (Bayka)

Gyártó: DEHN
Típus: D BEB 29-NF M12 M16 / EBS 15-03-17
Cikksz.: 419512
vagy egyenértékű.



Technical data

Kábelsaru anyaga Cu /gal Sn
Kábel anyaga Cu St Al
Rövidzárlati áram > 25 kA
Vizsgálati áram 40 kA / 100 ms
Szabványhivatkozás Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Kábel B2ca RF Cu St Al
Kábel keresztmetszet ≥ 70 mm²
Kivitel halogénmentes és lángálló
Átmérő kábel 17 mm
Kábelsaru furat 13 mm M12 számára és 17 mm M16 számára
Hossz 500 mm
DB rajzszám 4 Ebs 15.03.17 - 6 (Bayka)

Product 419512 was added to Notepad.

Go to Notepad

Product 419512 was added to the cart.

Go to Web-Shop

Part No. 419513 D BEB 29 R / EBS 15-03-17

GTIN 4013364480506, Customs tariff No. (EU): 85359000, Gross weight: 410.00 g, PU: 1.00 db.

Images

Additional information

Réz-acél-alumínium-kábel földelőösszekötő
Jobbforgatású kivitelben
D BEB 29 R / EBS 15-03-17
betonelemek vasalásának földeléséhez
a DB Netz AG engedélyével
Kábelsaru anyaga: Cu/gal Sn
Kábel anyaga: CuStAl
Rövidzárlati áram: > 25 kA
Vizsgálati áram: 40 kA / 100 ms
Szabványhivatkozás: Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC): 12,6 kA
Kábel: (N)2X RF CuStAl
Kábel keresztmetszet: ≥ 70 mm²
Kivitel: halogénmentes
Átmérő kábel: 17 mm
Kábelsaru furat: 17 mm
Kivitel kábelsaru: 90° jobbra forgatva
Hossz: 500 mm
DB rajzszám: 4 Ebs 15.03.17 - 6 (Bayka)

Gyártó: DEHN
Típus: D BEB 29 R / EBS 15-03-17
Cikksz.: 419513
vagy egyenértékű.



Technical data

Kábelsaru anyaga Cu /gal Sn
Kábel anyaga Cu St Al
Rövidzárlati áram > 25 kA
Vizsgálati áram 40 kA / 100 ms
Szabványhivatkozás Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Kábel (N)2X RF Cu St Al
Kábel keresztmetszet ≥ 70 mm²
Kivitel halogénmentes
Átmérő kábel 17 mm
Kábelsaru furat 17 mm
Kivitel kábelsaru 90° jobbra forgatva
Hossz 500 mm
DB rajzszám 4 Ebs 15.03.17 - 6 (Bayka)

Product 419513 was added to Notepad.

Go to Notepad

Product 419513 was added to the cart.

Go to Web-Shop

Part No. 419514 D BEB 29 L / EBS 15-03-17

GTIN 4013364480537, Customs tariff No. (EU): 85359000, Gross weight: 410.00 g, PU: 1.00 db.

Images

Additional information

Réz-acél-alumínium-kábel földelőösszekötő
Balforgatású kivitelben
D BEB 29 R / EBS 15-03-17
betonelemek vasalásának földeléséhez
a DB Netz AG engedélyével
Kábelsaru anyaga: Cu/gal Sn
Kábel anyaga: CuStAl
Rövidzárlati áram: > 25 kA
Vizsgálati áram: 40 kA / 100 ms
Szabványhivatkozás: Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC): 12,6 kA
Kábel: (N)2X RF CuStAl
Kábel keresztmetszet: ≥ 70 mm²
Kivitel: halogénmentes
Átmérő kábel: 17 mm
Kábelsaru furat: 17 mm
Kivitel kábelsaru: 90° balra forgatva
Hossz: 500 mm
DB rajzszám: 4 Ebs 15.03.17 - 6 (Bayka)

Gyártó: DEHN
Típus: D BEB 29 L / EBS 15-03-17
Cikksz.: 419514
vagy egyenértékű.



Technical data

Kábelsaru anyaga Cu /gal Sn
Kábel anyaga Cu St Al
Rövidzárlati áram > 25 kA
Vizsgálati áram 40 kA / 100 ms
Szabványhivatkozás Ril 997.0205A01
Rövidzárlati áram (AC 50 Hz / DC) (1 s; ≤ 300 °C) 12,6 kA
Kábel (N)2X RF Cu St Al
Kábel keresztmetszet ≥ 70 mm²
Kivitel halogénmentes
Átmérő kábel 17 mm
Kábelsaru furat 17 mm
Kivitel kábelsaru 90° balra forgatva
Hossz 500 mm
DB rajzszám 4 Ebs 15.03.17 - 6 (Bayka)

Product 419514 was added to Notepad.

Go to Notepad

Product 419514 was added to the cart.

Go to Web-Shop

Öntapadós ragasztós felület

Az öntapadós ragasztós felület a vasútföldelési termékeknek a zsaluzatra rögzítésére szolgál ragasztásos eljárással. Az öntapadós ragasztós felület ráragasztható a D BEB 0 NIRO-csatlakozólemezére, majd együttesen összekapcsolható a zsaluzattal.

1 Product

Part No. 419900 D KLP D50 BEB

GTIN 4013364439641, Customs tariff No. (EU): 39191080, Gross weight: 2.00 g, PU: 1.00 db.

Images

Additional information

Öntapadós ragasztós felület D KLP D50 BEB
vasútföldelési termékek számára D BEB 0-x
Átmérő: 50 mm
Átmérő: 50 mm

Gyártó: DEHN
Típus: D KLP D50 BEB
Cikksz.: 419900
vagy egyenértékű.



Technical data

Átmérő 50 mm

Product 419900 was added to Notepad.

Go to Notepad

Product 419900 was added to the cart.

Go to Web-Shop

Földeléscímke

A földeléscímke pótalkatrészként vasútföldelési termékek megjelölésére szolgál beépített állapotban. Ez egyszerűen ráragasztható a NIRO-csatlakozólemezre. Az ilyen megjelölés a D BEB 1-8 földelő áthidalók, valamint a D BEB 11 változat számára nagycsöves földeléseknél alkalmazható, amennyiben a gyárilag elhelyezett címke már nincs meg, ill. megsérült.

1 Product

Part No. 419901 D EAK D50 BEB

GTIN 4013364439658, Customs tariff No. (EU): 39191080, Gross weight: 3.00 g, PU: 1.00 db.

Images

Additional information

Földeléscímke D EAK D50 BEB
megjelölésként vasútföldelési termékek számára.
Átmérő: 50 mm
Átmérő: 50 mm

Gyártó: DEHN
Típus: D EAK D50 BEB
Cikksz.: 419901
vagy egyenértékű.



Technical data

Átmérő 50 mm

Product 419901 was added to Notepad.

Go to Notepad

Product 419901 was added to the cart.

Go to Web-Shop

Hatlapú csavar

1 Product

Part No. 419902 D SKS M16X30 V4A

GTIN 4013364439689, Customs tariff No. (EU): 85389099, Gross weight: 76.89 g, PU: 1.00 db.

Images

Additional information

Hatlapú csavar D SKS M16X30 V2A
Anyag: NIRO A4-70
Menet: M16 x 30 mm
Anyag: NIRO (V4A)
Menet: M16 x 30 mm

Gyártó: DEHN
Típus: D SKS M16X30 V4A
Cikksz.: 419902
vagy egyenértékű.



Technical data

Anyag NIRO (V4A)
Menet M16 x 30 mm

Product 419902 was added to Notepad.

Go to Notepad

Product 419902 was added to the cart.

Go to Web-Shop

Hatlapú anya

1 Product

Part No. 419903 D SKM M16 V4A

GTIN , Customs tariff No. (EU): 73181639, Gross weight: 28.98 g, PU: 1.00 db.

Images

Additional information

Hatlapú anya D SKM M16 V2A
Anyag: NIRO A4-70
Menet: M16
Anyag: NIRO (V4A)
Menet: M16

Gyártó: DEHN
Típus: D SKM M16 V4A
Cikksz.: 419903
vagy egyenértékű.



Technical data

Anyag NIRO (V4A)
Menet M16

Product 419903 was added to Notepad.

Go to Notepad

Product 419903 was added to the cart.

Go to Web-Shop

Alátét

1 Product

Part No. 419904 D SCH A17 V4A

GTIN 4013364439702, Customs tariff No. (EU): 85389099, Gross weight: 9.10 g, PU: 1.00 db.

Images

Additional information

Tárcsa D SCH A17 V2A
Anyag: NIRO A4-70
Átmérő külső: 30 mm
Átmérő belső: 17 mm
Anyag: NIRO (V4A)
Átmérő külső: 30 mm
Átmérő belső: 17 mm

Gyártó: DEHN
Típus: D SCH A17 V4A
Cikksz.: 419904
vagy egyenértékű.



Technical data

Anyag NIRO (V4A)
Átmérő külső 30 mm
Átmérő belső 17 mm

Product 419904 was added to Notepad.

Go to Notepad

Product 419904 was added to the cart.

Go to Web-Shop
back to top
