Fáziscsatlakozó elemek szabadvezetékekhez

Egy- és hárompólusú földelő és rövidrezáró sodronyok fázisoldali beültetéséhez a szabadvezetékben
Beakasztási segédeszköz a célbiztos beakasztáshoz vezetősodronyon
Egyszerű beakasztás rugóelőfeszítés útján
Elcsavarodás elleni védelemmel PK1, ill. PK2 kivitelben és hosszú csavarorsóval keresztcsappal
Földelő és rövidrezáró szerkezetek az EuK-konfigurátoron keresztül online összeállíthatók

Details

Préselt kábelsaruk kivitele **PK1:**
Kihagyás a kábelsarun elcsavarodás elleni védelemként (alapkivitel).

lorem ipsum — Préselt kábelsaruk kivitele **PK1:**
Kihagyás a kábelsarun elcsavarodás elleni védelemként (alapkivitel).

Kapocs hosszú orsóval és földelőrúddal, alumínium tölcsércsatolóval.

Fáziscsavarkapocs rögzített rászerelt beakasztási segédeszközzel a célbiztos beakasztáshoz.

Préselt kábelsaruk kivitele **PK2:**
Kábelsarun kihagyás nélkül más gyártók csatlakozóelemei számára egyedi rendelésre szállítható.

Fáziscsavarkapocs normál kivitel

Rövidzárvédett időjárás hatására korrodált vezetősodronyoknál is.

2 Products

Part No. 784201 PSK 4 30 SQL

GTIN 4013364006591, Customs tariff No. (EU): 85359000, Gross weight: 880.00 g, PU: 1.00 db.

Images

Open PDF

Additional information

Technical data

Befogási tartomány Ø	4 ... 30 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 70 mm²
Max. rövidzárlati áram I_k0,5 s	19,5 kA
Max. rövidzárlati áram I_k1 s	13,8 kA

Befogási tartomány Ø	4 ... 30 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 70 mm²
Max. rövidzárlati áram I_k0,5 s	19,5 kA
Max. rövidzárlati áram I_k1 s	13,8 kA
Szabvány	DIN VDE 0683-100 (EN/IEC 61230), csavarorsó keresztcsappal DIN 48087
Hőmérséklettartomány	–25 °C ... +55 °C
Nyomóelem anyaga	Al-ötvözet
Befogótest anyaga	Al-ötvözet
Orsó anyaga	Cu-ötvözet/gal Sn

Product 784201 was added to Notepad.

Go to Notepad

Product 784201 was added to the cart.

Go to Web-Shop

Part No. 784301 PSK 10 65 SQL

GTIN 4013364006553, Customs tariff No. (EU): 85359000, Gross weight: 1.70 kg, PU: 1.00 db.

Images

Open PDF

Additional information

Technical data

Befogási tartomány Ø	10 ... 65 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 120 mm²
Max. rövidzárlati áram I_k0,5 s	33,5 kA
Max. rövidzárlati áram I_k1 s	23,7 kA

Befogási tartomány Ø	10 ... 65 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 120 mm²
Max. rövidzárlati áram I_k0,5 s	33,5 kA
Max. rövidzárlati áram I_k1 s	23,7 kA
Szabvány	DIN VDE 0683-100 (EN/IEC 61230), csavarorsó keresztcsappal DIN 48087
Hőmérséklettartomány	–25 °C ... +55 °C
Nyomóelem anyaga	Al-ötvözet
Befogótest anyaga	Al-ötvözet
Orsó anyaga	Cu-ötvözet/gal Sn

Product 784301 was added to Notepad.

Go to Notepad

Product 784301 was added to the cart.

Go to Web-Shop

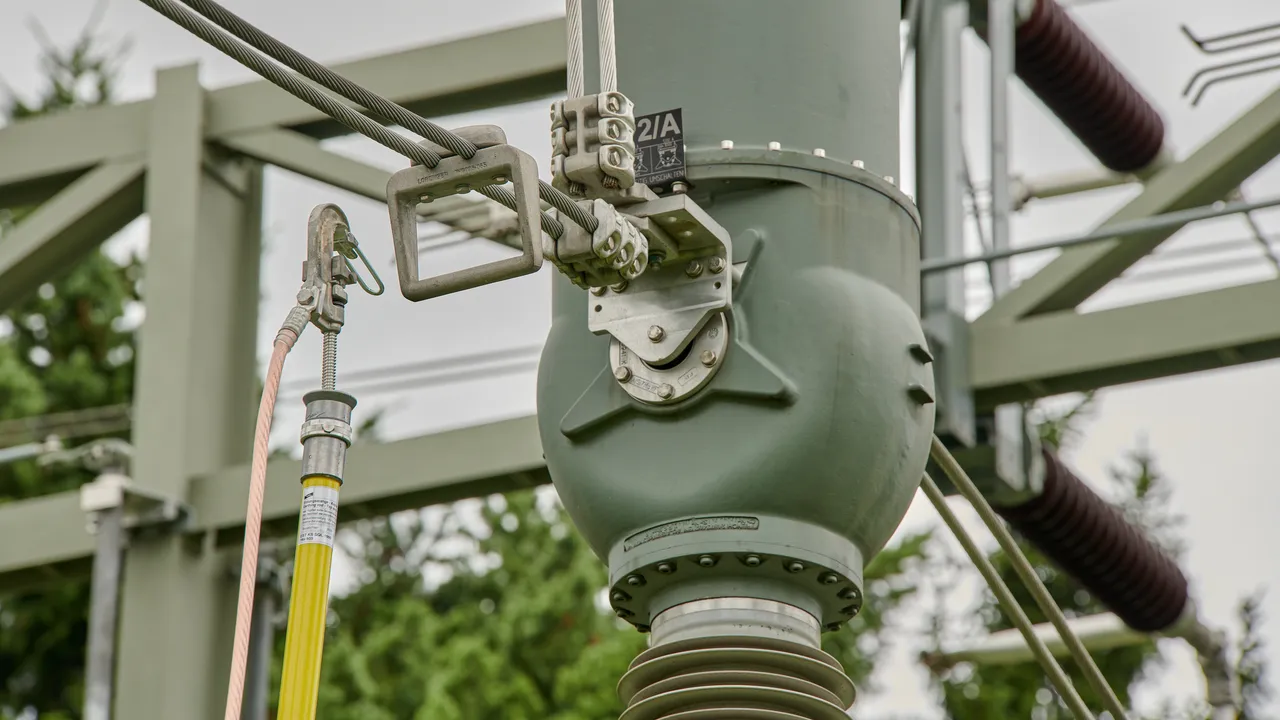

Fáziscsavarkapocs beakasztási segédeszközzel

Rövidzárvédett időjárás hatására korrodált vezetősodronyoknál is.

2 Products

Part No. 784401 PSK 4 30 SQL EH

GTIN 4013364006614, Customs tariff No. (EU): 85359000, Gross weight: 1.47 kg, PU: 1.00 db.

Images

Open PDF

Additional information

Technical data

Befogási tartomány Ø	4 ... 30 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 70 mm²
Max. rövidzárlati áram I_k0,5 s	19,5 kA
Max. rövidzárlati áram I_k1 s	13,8 kA

Befogási tartomány Ø	4 ... 30 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 70 mm²
Max. rövidzárlati áram I_k0,5 s	19,5 kA
Max. rövidzárlati áram I_k1 s	13,8 kA
Szabvány	DIN VDE 0683-100 (EN/IEC 61230), csavarorsó keresztcsappal DIN 48087
Hőmérséklettartomány	–25 °C ... +55 °C
Nyomóelem anyaga	Al-ötvözet
Befogótest anyaga	Al-ötvözet
Orsó anyaga	Cu-ötvözet/gal Sn
Beakasztási segédeszköz anyaga	St/gal Zn

Product 784401 was added to Notepad.

Go to Notepad

Product 784401 was added to the cart.

Go to Web-Shop

Part No. 784501 PSK 10 65 SQL EH

GTIN 4013364006560, Customs tariff No. (EU): 85359000, Gross weight: 2.12 kg, PU: 1.00 db.

Images

Open PDF

Additional information

Technical data

Befogási tartomány Ø	10 ... 65 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 120 mm²
Max. rövidzárlati áram I_k0,5 s	33,5 kA
Max. rövidzárlati áram I_k1 s	23,7 kA

Befogási tartomány Ø	10 ... 65 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 120 mm²
Max. rövidzárlati áram I_k0,5 s	33,5 kA
Max. rövidzárlati áram I_k1 s	23,7 kA
Szabvány	DIN VDE 0683-100 (EN/IEC 61230), csavarorsó keresztcsappal DIN 48087
Hőmérséklettartomány	–25 °C ... +55 °C
Nyomóelem anyaga	Al-ötvözet
Befogótest anyaga	Al-ötvözet
Orsó anyaga	Cu-ötvözet/gal Sn
Beakasztási segédeszköz anyaga	St/gal Zn

Product 784501 was added to Notepad.

Go to Notepad

Product 784501 was added to the cart.

Go to Web-Shop

Fáziscsavarkapocs rugóelőfeszítéssel

A beakasztás egyszerűen az előfeszített kapcson át történik.

1 Product

Part No. 784480 PSK FV 4 30 SQL

GTIN 4013364054479, Customs tariff No. (EU): 85359000, Gross weight: 600.00 g, PU: 1.00 db.

Images

Open PDF

Additional information

Technical data

Befogási tartomány Ø	4 ... 30 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 70 mm²
Max. rövidzárlati áram I_k0,5 s	19,5 kA
Max. rövidzárlati áram I_k1 s	13,8 kA

Befogási tartomány Ø	4 ... 30 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 70 mm²
Max. rövidzárlati áram I_k0,5 s	19,5 kA
Max. rövidzárlati áram I_k1 s	13,8 kA
Szabvány	DIN VDE 0683-100 (EN/IEC 61230), csavarorsó keresztcsappal DIN 48087
Hőmérséklettartomány	–25 °C ... +55 °C
Nyomóelem anyaga	Al-ötvözet
Befogótest anyaga	Al-ötvözet
Orsó anyaga	Cu-ötvözet/gal Sn

Product 784480 was added to Notepad.

Go to Notepad

Product 784480 was added to the cart.

Go to Web-Shop

Fáziscsavarkapocs nagy befogási tartománnyal

Különösen Al- és Al/St-vezetősodronyokhoz, csövekhez és fázisfixpontokhoz alkalmas.

1 Product

Part No. 784085 PSK 10 85 SQL

GTIN 4013364018686, Customs tariff No. (EU): 85359000, Gross weight: 872.00 g, PU: 1.00 db.

Images

Open PDF

Additional information

Technical data

Befogási tartomány Ø	10 ... 85 mm
Elcsavarodás elleni védelem	PK2
Sodronykeresztmetszet Cu számára	16 ... 150 mm²
Max. rövidzárlati áram I_k0,5 s	29,6 kA
Max. rövidzárlati áram I_k1 s	29,6 kA

Befogási tartomány Ø	10 ... 85 mm
Elcsavarodás elleni védelem	PK2
Sodronykeresztmetszet Cu számára	16 ... 150 mm²
Max. rövidzárlati áram I_k0,5 s	29,6 kA
Max. rövidzárlati áram I_k1 s	29,6 kA
Szabvány	DIN VDE 0683-100 (EN/IEC 61230), csavarorsó keresztcsappal DIN 48087
Hőmérséklettartomány	–25 °C ... +55 °C
Nyomóelem anyaga	Al-ötvözet
Befogótest anyaga	Al-ötvözet
Orsó anyaga	NIRO

Product 784085 was added to Notepad.

Go to Notepad

Product 784085 was added to the cart.

Go to Web-Shop

Fáziscsavarkapocs nagy befogási tartománnyal és teleszkópos földelőrúddal

Különösen Al- és Al/St-vezetősodronyokhoz, csövekhez és fázisfixpontokhoz alkalmas.

1 Product

Part No. 769511 ESTC PSK 5000 SN7249

GTIN 4013364135055, Customs tariff No. (EU): 82055980, Gross weight: 5.71 kg, PU: 1.00 db.

Images

Open PDF

Additional information

Technical data

Befogási tartomány Ø	10 ... 85 mm
Elcsavarodás elleni védelem	PK2
Sodronykeresztmetszet Cu számára	16 ... 150 mm²
Max. rövidzárlati áram I_k0,5 s	29,6 kA
Max. rövidzárlati áram I_k1 s	29,6 kA
Teljes hosszúság (l_{G max} / I_{G min} )	5200 / 2875 mm
Fogantyú hossza	1900 mm

Befogási tartomány Ø	10 ... 85 mm
Elcsavarodás elleni védelem	PK2
Sodronykeresztmetszet Cu számára	16 ... 150 mm²
Max. rövidzárlati áram I_k0,5 s	29,6 kA
Max. rövidzárlati áram I_k1 s	29,6 kA
Szabvány	DIN VDE 0683-100 (EN/IEC 61230), csavarorsó keresztcsappal DIN 48087
Hőmérséklettartomány	–25 °C ... +55 °C
Nyomóelem anyaga	Al-ötvözet
Befogótest anyaga	Al-ötvözet
Orsó anyaga	NIRO
Szigetelőcső anyaga	Üvegszálerősített poliésztercső
Csavarcsatoló, keresztfogantyú anyaga	Al-ötvözet
Teljes hosszúság (l_{G max} / I_{G min} )	5200 / 2875 mm
Fogantyú hossza	1900 mm
Rúd átmérő	43 mm

Product 769511 was added to Notepad.

Go to Notepad

Product 769511 was added to the cart.

Go to Web-Shop

Fáziscsavarkapocs

Különösen alkalmas ferde helyzetben.

2 Products

Part No. 784032 PSK 10 32 SQL

GTIN 4013364018679, Customs tariff No. (EU): 85359000, Gross weight: 843.00 g, PU: 1.00 db.

Images

Open PDF

Additional information

CAD files

Technical data

Befogási tartomány Ø	10 ... 32 mm
Elcsavarodás elleni védelem	PK2
Sodronykeresztmetszet Cu számára	16 ... 95 mm²
Max. rövidzárlati áram I_k0,5 s	18,7 kA
Max. rövidzárlati áram I_k1 s	18,7 kA

Befogási tartomány Ø	10 ... 32 mm
Elcsavarodás elleni védelem	PK2
Sodronykeresztmetszet Cu számára	16 ... 95 mm²
Max. rövidzárlati áram I_k0,5 s	18,7 kA
Max. rövidzárlati áram I_k1 s	18,7 kA
Szabvány	DIN VDE 0683-100 (EN/IEC 61230), csavarorsó keresztcsappal DIN 48087
Hőmérséklettartomány	–25 °C ... +55 °C
Nyomóelem anyaga	Al-ötvözet
Befogótest anyaga	Al-ötvözet
Orsó anyaga	NIRO

Product 784032 was added to Notepad.

Go to Notepad

Product 784032 was added to the cart.

Go to Web-Shop

Part No. 784033 PSK 10 50 SQL

GTIN 4013364553637, Customs tariff No. (EU): 85359000, Gross weight: 936.00 g, PU: 1.00 db.

Images

Open PDF

Additional information

CAD files

Technical data

Befogási tartomány Ø	10 ... 32 mm
Elcsavarodás elleni védelem	PK2
Sodronykeresztmetszet Cu számára	16 ... 95 mm²
Max. rövidzárlati áram I_k0,5 s	18,7 kA
Max. rövidzárlati áram I_k1 s	18,7 kA

Befogási tartomány Ø	10 ... 32 mm
Elcsavarodás elleni védelem	PK2
Sodronykeresztmetszet Cu számára	16 ... 95 mm²
Max. rövidzárlati áram I_k0,5 s	18,7 kA
Max. rövidzárlati áram I_k1 s	18,7 kA
Szabvány	DIN VDE 0683-100 (EN/IEC 61230), csavarorsó keresztcsappal DIN 48087
Hőmérséklettartomány	–25 °C ... +55 °C
Nyomóelem anyaga	Al-ötvözet
Befogótest anyaga	Al-ötvözet
Orsó anyaga	NIRO

Product 784033 was added to Notepad.

Go to Notepad

Product 784033 was added to the cart.

Go to Web-Shop

Fáziscsavarkapocs biztonsági kengyellel

Különösen alkalmas ferde helyzetben.

1 Product

Part No. 784038 PSK 10 32 SQL SB

GTIN 4013364138452, Customs tariff No. (EU): 85359000, Gross weight: 1.01 kg, PU: 1.00 db.

Images

Open PDF

Additional information

Technical data

Befogási tartomány Ø	10 ... 32 mm
Elcsavarodás elleni védelem	PK2
Sodronykeresztmetszet Cu számára	16 ... 95 mm²
Max. rövidzárlati áram I_k0,5 s	18,7 kA
Max. rövidzárlati áram I_k1 s	18,7 kA

Befogási tartomány Ø	10 ... 32 mm
Elcsavarodás elleni védelem	PK2
Sodronykeresztmetszet Cu számára	16 ... 95 mm²
Max. rövidzárlati áram I_k0,5 s	18,7 kA
Max. rövidzárlati áram I_k1 s	18,7 kA
Szabvány	DIN VDE 0683-100 (EN/IEC 61230), csavarorsó keresztcsappal DIN 48087
Hőmérséklettartomány	–25 °C ... +55 °C
Nyomóelem anyaga	Al-ötvözet
Befogótest anyaga	Al-ötvözet
Orsó anyaga	NIRO
Beakasztási segédeszköz anyaga	NIRO

Product 784038 was added to Notepad.

Go to Notepad

Product 784038 was added to the cart.

Go to Web-Shop

Gömbfejbúra merev

2 Products

Part No. 772314 KKH 20 SQL

GTIN 4013364080171, Customs tariff No. (EU): 85359000, Gross weight: 446.00 g, PU: 1.00 db.

Images

Open PDF

Additional information

Technical data

Ø gömbrögzítési ponthoz	20 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 120 mm²
Max. rövidzárlati áram I_k0,5 s	33,5 kA
Max. rövidzárlati áram I_k1 s	23,7 kA

Ø gömbrögzítési ponthoz	20 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 120 mm²
Max. rövidzárlati áram I_k0,5 s	33,5 kA
Max. rövidzárlati áram I_k1 s	23,7 kA
Szabvány	DIN VDE 0683-100 (EN/IEC 61230), csavarorsó keresztcsappal DIN 48087
Hőmérséklettartomány	–25 °C ... +55 °C
Nyomóelem anyaga	Cu-ötvözet/gal Sn
Befogótest anyaga	Cu-ötvözet/gal Sn
Orsó anyaga	Cu-ötvözet/gal Sn

Product 772314 was added to Notepad.

Go to Notepad

Product 772314 was added to the cart.

Go to Web-Shop

Part No. 772324 KKH 25 SQL

GTIN 4013364080188, Customs tariff No. (EU): 85359000, Gross weight: 719.00 g, PU: 1.00 db.

Images

Open PDF

Additional information

Technical data

Ø gömbrögzítési ponthoz	25 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 150 mm²
Max. rövidzárlati áram I_k0,5 s	42,0 kA
Max. rövidzárlati áram I_k1 s	29,6 kA

Ø gömbrögzítési ponthoz	25 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 150 mm²
Max. rövidzárlati áram I_k0,5 s	42,0 kA
Max. rövidzárlati áram I_k1 s	29,6 kA
Szabvány	DIN VDE 0683-100 (EN/IEC 61230), csavarorsó keresztcsappal DIN 48087
Hőmérséklettartomány	–25 °C ... +55 °C
Nyomóelem anyaga	Cu-ötvözet/gal Sn
Befogótest anyaga	Cu-ötvözet/gal Sn
Orsó anyaga	Cu-ötvözet/gal Sn

Product 772324 was added to Notepad.

Go to Notepad

Product 772324 was added to the cart.

Go to Web-Shop

Univerzális kapocs

2 Products

Part No. 773236 UK 25 SQL

GTIN 4013364114579, Customs tariff No. (EU): 85359000, Gross weight: 713.50 g, PU: 1.00 db.

Images

Open PDF

Additional information

Technical data

Ø gömbrögzítési ponthoz	20 / 25 mm
T-csatlakozócsap nyakbőséghez	15 mm
Rd / Fl befogási tartomány	20 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 120^*) mm²
Max. rövidzárlati áram I_k0,5 s	33,5 kA
Max. rövidzárlati áram I_k1 s	23,7 kA
^*) lásd a befogási tartomány és max. sodronykeresztmetszet univerzális kapcsok számára táblázatot

Ø gömbrögzítési ponthoz	20 / 25 mm
T-csatlakozócsap nyakbőséghez	15 mm
Rd / Fl befogási tartomány	20 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 120^*) mm²
Max. rövidzárlati áram I_k0,5 s	33,5 kA
Max. rövidzárlati áram I_k1 s	23,7 kA
Szabvány	DIN VDE 0683-100 (EN/IEC 61230), csavarorsó keresztcsappal DIN 48087
Hőmérséklettartomány	–25 °C ... +55 °C
Nyomóelem anyaga	St/gal Zn
Befogótest anyaga	Cu-ötvözet/gal Sn
Orsó anyaga	Cu-ötvözet/gal Sn
^*) lásd a befogási tartomány és max. sodronykeresztmetszet univerzális kapcsok számára táblázatot

Product 773236 was added to Notepad.

Go to Notepad

Product 773236 was added to the cart.

Go to Web-Shop

Part No. 773331 UK 30 SQL

GTIN 4013364069244, Customs tariff No. (EU): 85359000, Gross weight: 793.00 g, PU: 1.00 db.

Images

Open PDF

Additional information

Technical data

Ø gömbrögzítési ponthoz	25 / 30 mm
T-csatlakozócsap nyakbőséghez	18 mm
Rd / Fl befogási tartomány	30 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 120^*) mm²
Max. rövidzárlati áram I_k0,5 s	33,5 kA
Max. rövidzárlati áram I_k1 s	23,7 kA
^*) lásd a befogási tartomány és max. sodronykeresztmetszet univerzális kapcsok számára táblázatot

Ø gömbrögzítési ponthoz	25 / 30 mm
T-csatlakozócsap nyakbőséghez	18 mm
Rd / Fl befogási tartomány	30 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 120^*) mm²
Max. rövidzárlati áram I_k0,5 s	33,5 kA
Max. rövidzárlati áram I_k1 s	23,7 kA
Szabvány	DIN VDE 0683-100 (EN/IEC 61230), csavarorsó keresztcsappal DIN 48087
Hőmérséklettartomány	–25 °C ... +55 °C
Nyomóelem anyaga	St/gal Zn
Befogótest anyaga	Cu-ötvözet/gal Sn
Orsó anyaga	Cu-ötvözet/gal Sn
^*) lásd a befogási tartomány és max. sodronykeresztmetszet univerzális kapcsok számára táblázatot

Product 773331 was added to Notepad.

Go to Notepad

Product 773331 was added to the cart.

Go to Web-Shop

Fáziscsatlakozó elemek szabadvezetékekhez

Details

Fáziscsavarkapocs normál kivitel

Part No. 784201 PSK 4 30 SQL

Product 784201 was added to Notepad.

Product 784201 was added to the cart.

Part No. 784301 PSK 10 65 SQL

Product 784301 was added to Notepad.

Product 784301 was added to the cart.

Fáziscsavarkapocs beakasztási segédeszközzel

Part No. 784401 PSK 4 30 SQL EH

Product 784401 was added to Notepad.

Product 784401 was added to the cart.

Part No. 784501 PSK 10 65 SQL EH

Product 784501 was added to Notepad.

Product 784501 was added to the cart.

Fáziscsavarkapocs rugóelőfeszítéssel

Part No. 784480 PSK FV 4 30 SQL

Product 784480 was added to Notepad.

Product 784480 was added to the cart.

Fáziscsavarkapocs nagy befogási tartománnyal

Part No. 784085 PSK 10 85 SQL

Product 784085 was added to Notepad.

Product 784085 was added to the cart.

Fáziscsavarkapocs nagy befogási tartománnyal és teleszkópos földelőrúddal

Part No. 769511 ESTC PSK 5000 SN7249

You are not authorized to download 769511m_D.dxf

Product 769511 was added to Notepad.

Product 769511 was added to the cart.

Fáziscsavarkapocs

Part No. 784032 PSK 10 32 SQL

You are not authorized to download 784032.stp

You are not authorized to download 784032.igs

You are not authorized to download 784032.dwg

You are not authorized to download 784032.jt

You are not authorized to download 784032m_D.dxf

Product 784032 was added to Notepad.

Product 784032 was added to the cart.

Part No. 784033 PSK 10 50 SQL

You are not authorized to download 784032.stp

You are not authorized to download 784032.igs

You are not authorized to download 784032.dwg

You are not authorized to download 784032.jt

You are not authorized to download 784032m_D.dxf

Product 784033 was added to Notepad.

Product 784033 was added to the cart.

Fáziscsavarkapocs biztonsági kengyellel

Part No. 784038 PSK 10 32 SQL SB

Product 784038 was added to Notepad.

Product 784038 was added to the cart.

Gömbfejbúra merev

Part No. 772314 KKH 20 SQL

Product 772314 was added to Notepad.

Product 772314 was added to the cart.

Part No. 772324 KKH 25 SQL

Product 772324 was added to Notepad.

Product 772324 was added to the cart.

Univerzális kapocs

Part No. 773236 UK 25 SQL

Product 773236 was added to Notepad.

Product 773236 was added to the cart.

Part No. 773331 UK 30 SQL

Product 773331 was added to Notepad.

Product 773331 was added to the cart.
