Földoldali csatlakozóelemek kapcsolóberendezések és szabadvezetékek számára

Földoldali csatlakoztatáshoz gömbrögzítési pontokra, T-csatlakozócsapokra, kör- és laposvezetőkre, csatlakozóelemekre és laposanyagra
Nagy befogási tartomány 40 mm-ig
Elcsavarodás elleni védelemmel PK1, ill. PK2 kivitel.
Földelő és rövidrezáró szerkezetek az EuK-konfigurátoron keresztül online konfigurálhatók

Details

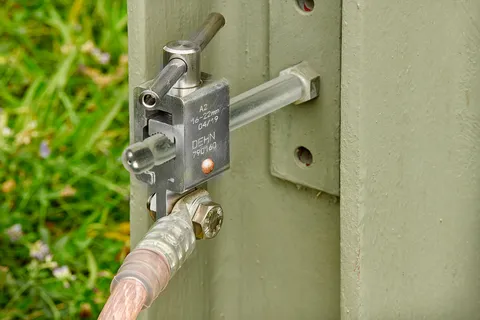

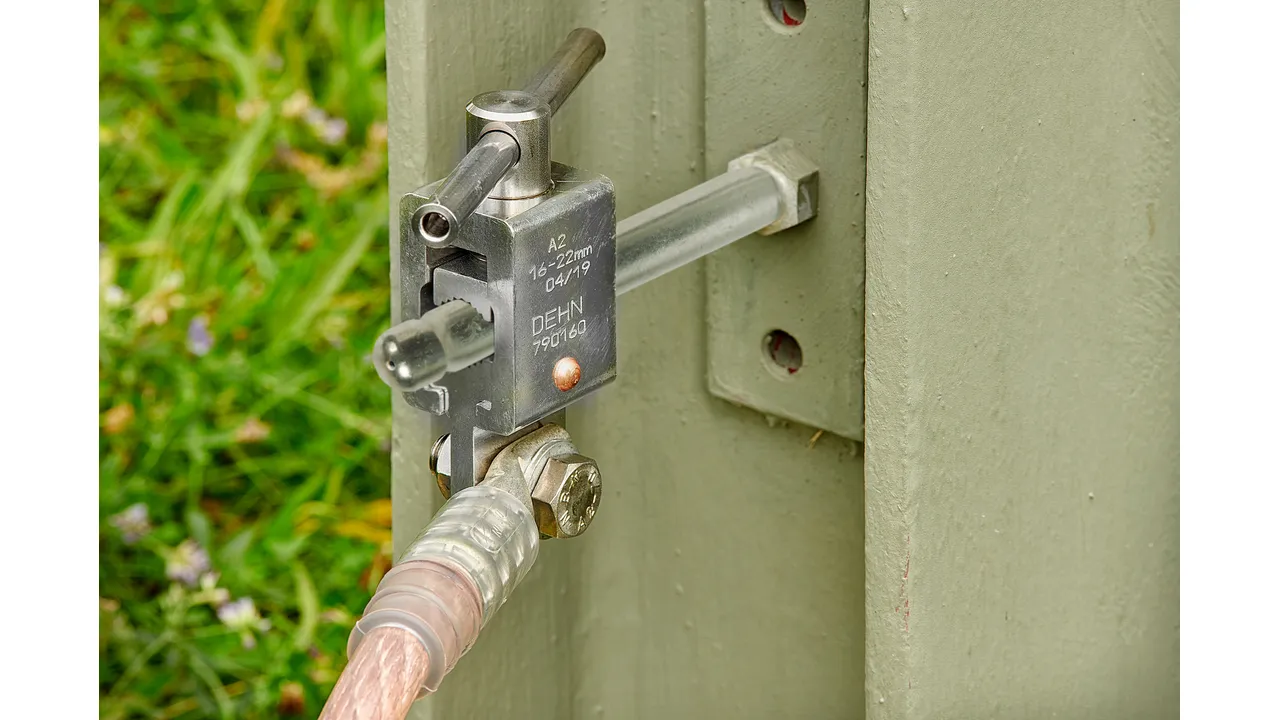

Földelésmaró kapocs lakkozott acéloszlopon.

Univerzális földelőkapocs szárnyascsavarral

2 Products

Part No. 774034 UEK 25 FS

GTIN 4013364114586, Customs tariff No. (EU): 85359000, Gross weight: 661.60 g, PU: 1.00 db.

Images

Open PDF

Additional information

CAD files

Technical data

Gömbrögzítési pont Ø számára	20 / 25 mm
T-csatlakozócsap nyakbőség	15 mm
Rd / Fl befogási tartomány	20 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 120^*) mm²
Max. rövidzárlati áram I_k0,5 s	33,5 kA
Max. rövidzárlati áram I_k1 s	23,7 kA
^*) lásd a befogási tartomány és max. sodronykeresztmetszet táblázatot univerzális kapcsok számára

Gömbrögzítési pont Ø számára	20 / 25 mm
T-csatlakozócsap nyakbőség	15 mm
Rd / Fl befogási tartomány	20 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 120^*) mm²
Max. rövidzárlati áram I_k0,5 s	33,5 kA
Max. rövidzárlati áram I_k1 s	23,7 kA
Szabvány	DIN VDE 0683-100 (EN/IEC 61230)
Hőmérséklettartomány	–25 °C ... +55 °C
Befogótest anyaga	Cu-ötvözet/gal Sn
Orsó anyaga	Cu-ötvözet/gal Sn
Nyomóelem anyaga	St/gal Zn
^*) lásd a befogási tartomány és max. sodronykeresztmetszet táblázatot univerzális kapcsok számára

Product 774034 was added to Notepad.

Go to Notepad

Product 774034 was added to the cart.

Go to Web-Shop

Part No. 774130 UEK 30 FS

GTIN 4013364057739, Customs tariff No. (EU): 85359000, Gross weight: 780.00 g, PU: 1.00 db.

Images

Open PDF

Additional information

Technical data

Gömbrögzítési pont Ø számára	25 / 30 mm
T-csatlakozócsap nyakbőség	18 mm
Rd / Fl befogási tartomány	30 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 120^*) mm²
Max. rövidzárlati áram I_k0,5 s	33,5 kA
Max. rövidzárlati áram I_k1 s	23,7 kA
^*) lásd a befogási tartomány és max. sodronykeresztmetszet táblázatot univerzális kapcsok számára

Gömbrögzítési pont Ø számára	25 / 30 mm
T-csatlakozócsap nyakbőség	18 mm
Rd / Fl befogási tartomány	30 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 120^*) mm²
Max. rövidzárlati áram I_k0,5 s	33,5 kA
Max. rövidzárlati áram I_k1 s	23,7 kA
Szabvány	DIN VDE 0683-100 (EN/IEC 61230)
Hőmérséklettartomány	–25 °C ... +55 °C
Befogótest anyaga	Cu-ötvözet/gal Sn
Orsó anyaga	Cu-ötvözet/gal Sn
Nyomóelem anyaga	St/gal Zn
^*) lásd a befogási tartomány és max. sodronykeresztmetszet táblázatot univerzális kapcsok számára

Product 774130 was added to Notepad.

Go to Notepad

Product 774130 was added to the cart.

Go to Web-Shop

Univerzális földelőkapocs fogantyúval

2 Products

Part No. 774234 UEK 25 HG

GTIN 4013364114593, Customs tariff No. (EU): 85359000, Gross weight: 771.60 g, PU: 1.00 db.

Images

Open PDF

Additional information

CAD files

Technical data

Gömbrögzítési pont Ø számára	20 / 25 mm
T-csatlakozócsap nyakbőség	15 mm
Rd / Fl befogási tartomány	20 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 120^*) mm²
Max. rövidzárlati áram I_k0,5 s	33,5 kA
Max. rövidzárlati áram I_k1 s	23,7 kA
^*) lásd a befogási tartomány és max. sodronykeresztmetszet táblázatot univerzális kapcsok számára

Gömbrögzítési pont Ø számára	20 / 25 mm
T-csatlakozócsap nyakbőség	15 mm
Rd / Fl befogási tartomány	20 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 120^*) mm²
Max. rövidzárlati áram I_k0,5 s	33,5 kA
Max. rövidzárlati áram I_k1 s	23,7 kA
Szabvány	DIN VDE 0683-100 (EN/IEC 61230)
Hőmérséklettartomány	–25 °C ... +55 °C
Befogótest anyaga	Cu-ötvözet/gal Sn
Orsó anyaga	Cu-ötvözet/gal Sn
Nyomóelem anyaga	St/gal Zn
^*) lásd a befogási tartomány és max. sodronykeresztmetszet táblázatot univerzális kapcsok számára

Product 774234 was added to Notepad.

Go to Notepad

Product 774234 was added to the cart.

Go to Web-Shop

Part No. 774330 UEK 30 HG

GTIN 4013364057715, Customs tariff No. (EU): 85359000, Gross weight: 941.00 g, PU: 1.00 db.

Images

Open PDF

Additional information

CAD files

Technical data

Gömbrögzítési pont Ø számára	25 / 30 mm
T-csatlakozócsap nyakbőség	18 mm
Rd / Fl befogási tartomány	30 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 120^*) mm²
Max. rövidzárlati áram I_k0,5 s	33,5 kA
Max. rövidzárlati áram I_k1 s	23,7 kA
^*) lásd a befogási tartomány és max. sodronykeresztmetszet táblázatot univerzális kapcsok számára

Gömbrögzítési pont Ø számára	25 / 30 mm
T-csatlakozócsap nyakbőség	18 mm
Rd / Fl befogási tartomány	30 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 120^*) mm²
Max. rövidzárlati áram I_k0,5 s	33,5 kA
Max. rövidzárlati áram I_k1 s	23,7 kA
Szabvány	DIN VDE 0683-100 (EN/IEC 61230)
Hőmérséklettartomány	–25 °C ... +55 °C
Befogótest anyaga	Cu-ötvözet/gal Sn
Orsó anyaga	Cu-ötvözet/gal Sn
Nyomóelem anyaga	St/gal Zn
^*) lásd a befogási tartomány és max. sodronykeresztmetszet táblázatot univerzális kapcsok számára

Product 774330 was added to Notepad.

Go to Notepad

Product 774330 was added to the cart.

Go to Web-Shop

Univerzális földelőkapocs csavaros billenőkarral

2 Products

Part No. 774434 UEK 25 SKN

GTIN 4013364114609, Customs tariff No. (EU): 85359000, Gross weight: 712.00 g, PU: 1.00 db.

Images

Open PDF

Additional information

Technical data

Gömbrögzítési pont Ø számára	20 / 25 mm
T-csatlakozócsap nyakbőség	15 mm
Rd / Fl befogási tartomány	20 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 120^*) mm²
Max. rövidzárlati áram I_k0,5 s	33,5 kA
Max. rövidzárlati áram I_k1 s	23,7 kA
^*) lásd a befogási tartomány és max. sodronykeresztmetszet táblázatot univerzális kapcsok számára

Gömbrögzítési pont Ø számára	20 / 25 mm
T-csatlakozócsap nyakbőség	15 mm
Rd / Fl befogási tartomány	20 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 120^*) mm²
Max. rövidzárlati áram I_k0,5 s	33,5 kA
Max. rövidzárlati áram I_k1 s	23,7 kA
Szabvány	DIN VDE 0683-100 (EN/IEC 61230)
Hőmérséklettartomány	–25 °C ... +55 °C
Befogótest anyaga	Cu-ötvözet/gal Sn
Orsó anyaga	Cu-ötvözet/gal Sn
Nyomóelem anyaga	St/gal Zn
^*) lásd a befogási tartomány és max. sodronykeresztmetszet táblázatot univerzális kapcsok számára

Product 774434 was added to Notepad.

Go to Notepad

Product 774434 was added to the cart.

Go to Web-Shop

Part No. 774530 UEK 30 SKN

GTIN 4013364057746, Customs tariff No. (EU): 85359000, Gross weight: 700.00 g, PU: 1.00 db.

Images

Open PDF

Additional information

Technical data

Gömbrögzítési pont Ø számára	30 mm
T-csatlakozócsap nyakbőség	18 mm
Rd / Fl befogási tartomány	30 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 120^*) mm²
Max. rövidzárlati áram I_k0,5 s	33,5 kA
Max. rövidzárlati áram I_k1 s	23,7 kA
^*) lásd a befogási tartomány és max. sodronykeresztmetszet táblázatot univerzális kapcsok számára

Gömbrögzítési pont Ø számára	30 mm
T-csatlakozócsap nyakbőség	18 mm
Rd / Fl befogási tartomány	30 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 120^*) mm²
Max. rövidzárlati áram I_k0,5 s	33,5 kA
Max. rövidzárlati áram I_k1 s	23,7 kA
Szabvány	DIN VDE 0683-100 (EN/IEC 61230)
Hőmérséklettartomány	–25 °C ... +55 °C
Befogótest anyaga	Cu-ötvözet/gal Sn
Orsó anyaga	Cu-ötvözet/gal Sn
Nyomóelem anyaga	St/gal Zn
^*) lásd a befogási tartomány és max. sodronykeresztmetszet táblázatot univerzális kapcsok számára

Product 774530 was added to Notepad.

Go to Notepad

Product 774530 was added to the cart.

Go to Web-Shop

Gömbfejbúra merev szárnyascsavarral

2 Products

Part No. 772312 KKH 20 FS

GTIN 4013364054431, Customs tariff No. (EU): 85359000, Gross weight: 480.00 g, PU: 1.00 db.

Images

Open PDF

Additional information

Technical data

Gömbrögzítési pont Ø számára	20 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 120 mm²
Max. rövidzárlati áram I_k0,5 s	33,5 kA
Max. rövidzárlati áram I_k1 s	23,7 kA

Gömbrögzítési pont Ø számára	20 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 120 mm²
Max. rövidzárlati áram I_k0,5 s	33,5 kA
Max. rövidzárlati áram I_k1 s	23,7 kA
Szabvány	DIN VDE 0683-100 (EN/IEC 61230)
Hőmérséklettartomány	–25 °C ... +55 °C
Befogótest anyaga	Cu-ötvözet/gal Sn
Orsó anyaga	Cu-ötvözet/gal Sn
Nyomóelem anyaga	Cu-ötvözet/gal Sn

Product 772312 was added to Notepad.

Go to Notepad

Product 772312 was added to the cart.

Go to Web-Shop

Part No. 772322 KKH 25 FS

GTIN 4013364054455, Customs tariff No. (EU): 85359000, Gross weight: 747.00 g, PU: 1.00 db.

Images

Open PDF

Additional information

Technical data

Gömbrögzítési pont Ø számára	25 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 150 mm²
Max. rövidzárlati áram I_k0,5 s	42,0 kA
Max. rövidzárlati áram I_k1 s	29,6 kA

Gömbrögzítési pont Ø számára	25 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 150 mm²
Max. rövidzárlati áram I_k0,5 s	42,0 kA
Max. rövidzárlati áram I_k1 s	29,6 kA
Szabvány	DIN VDE 0683-100 (EN/IEC 61230)
Hőmérséklettartomány	–25 °C ... +55 °C
Befogótest anyaga	Cu-ötvözet/gal Sn
Orsó anyaga	Cu-ötvözet/gal Sn
Nyomóelem anyaga	Cu-ötvözet/gal Sn

Product 772322 was added to Notepad.

Go to Notepad

Product 772322 was added to the cart.

Go to Web-Shop

Gömbfejbúra merev fogantyúval

2 Products

Part No. 772313 KKH 20 HG

GTIN 4013364054448, Customs tariff No. (EU): 85359000, Gross weight: 400.00 g, PU: 1.00 db.

Images

Open PDF

Additional information

CAD files

Technical data

Gömbrögzítési pont Ø számára	20 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 120 mm²
Max. rövidzárlati áram I_k0,5 s	33,5 kA
Max. rövidzárlati áram I_k1 s	23,7 kA

Gömbrögzítési pont Ø számára	20 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 120 mm²
Max. rövidzárlati áram I_k0,5 s	33,5 kA
Max. rövidzárlati áram I_k1 s	23,7 kA
Szabvány	DIN VDE 0683-100 (EN/IEC 61230)
Hőmérséklettartomány	–25 °C ... +55 °C
Befogótest anyaga	Cu-ötvözet/gal Sn
Orsó anyaga	Cu-ötvözet/gal Sn
Nyomóelem anyaga	Cu-ötvözet/gal Sn

Product 772313 was added to Notepad.

Go to Notepad

Product 772313 was added to the cart.

Go to Web-Shop

Part No. 772323 KKH 25 HG

GTIN 4013364054462, Customs tariff No. (EU): 85359000, Gross weight: 876.00 g, PU: 1.00 db.

Images

Open PDF

Additional information

CAD files

Technical data

Gömbrögzítési pont Ø számára	25 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 150 mm²
Max. rövidzárlati áram I_k0,5 s	42,0 kA
Max. rövidzárlati áram I_k1 s	29,6 kA

Gömbrögzítési pont Ø számára	25 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 150 mm²
Max. rövidzárlati áram I_k0,5 s	42,0 kA
Max. rövidzárlati áram I_k1 s	29,6 kA
Szabvány	DIN VDE 0683-100 (EN/IEC 61230)
Hőmérséklettartomány	–25 °C ... +55 °C
Befogótest anyaga	Cu-ötvözet/gal Sn
Orsó anyaga	Cu-ötvözet/gal Sn
Nyomóelem anyaga	Cu-ötvözet/gal Sn

Product 772323 was added to Notepad.

Go to Notepad

Product 772323 was added to the cart.

Go to Web-Shop

Földcsatlakozó elem szárnyas anyával

2 Products

Part No. 775621 EAS EK FM 12

GTIN 4013364102545, Customs tariff No. (EU): 85359000, Gross weight: 311.00 g, PU: 1.00 db.

Images

Open PDF

Additional information

CAD files

Technical data

Méret	M12
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 150 mm²
Max. rövidzárlati áram I_k0,5 s	42,0 kA
Max. rövidzárlati áram I_k1 s	29,6 kA

Méret	M12
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 150 mm²
Max. rövidzárlati áram I_k0,5 s	42,0 kA
Max. rövidzárlati áram I_k1 s	29,6 kA
Szabvány	DIN VDE 0683-100 (EN/IEC 61230)
Hőmérséklettartomány	–25 °C ... +55 °C
Csatlakoztató heveder anyaga	E-Cu/gal Sn
Szárnyas anya anyaga	Cu-ötvözet/gal Sn

Product 775621 was added to Notepad.

Go to Notepad

Product 775621 was added to the cart.

Go to Web-Shop

Part No. 775631 EAS EK FM 16

GTIN 4013364102552, Customs tariff No. (EU): 85359000, Gross weight: 290.00 g, PU: 1.00 db.

Images

Open PDF

Additional information

Technical data

Méret	M16
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 150 mm²
Max. rövidzárlati áram I_k0,5 s	42,0 kA
Max. rövidzárlati áram I_k1 s	29,6 kA

Méret	M16
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 150 mm²
Max. rövidzárlati áram I_k0,5 s	42,0 kA
Max. rövidzárlati áram I_k1 s	29,6 kA
Szabvány	DIN VDE 0683-100 (EN/IEC 61230)
Hőmérséklettartomány	–25 °C ... +55 °C
Csatlakoztató heveder anyaga	E-Cu/gal Sn
Szárnyas anya anyaga	Cu-ötvözet/gal Sn

Product 775631 was added to Notepad.

Go to Notepad

Product 775631 was added to the cart.

Go to Web-Shop

Földcsatlakozó elem szárnyascsavarral

2 Products

Part No. 775626 EAS EK FS 12

GTIN 4013364102569, Customs tariff No. (EU): 85359000, Gross weight: 343.00 g, PU: 1.00 db.

Images

Open PDF

Additional information

Technical data

Méret	M12 x 15 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 150 mm²
Max. rövidzárlati áram I_k0,5 s	42,0 kA
Max. rövidzárlati áram I_k1 s	29,6 kA

Méret	M12 x 15 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 150 mm²
Max. rövidzárlati áram I_k0,5 s	42,0 kA
Max. rövidzárlati áram I_k1 s	29,6 kA
Szabvány	DIN VDE 0683-100 (EN/IEC 61230)
Hőmérséklettartomány	–25 °C ... +55 °C
Csatlakoztató heveder anyaga	E-Cu/gal Sn
Szárnyas anya anyaga	Cu-ötvözet/gal Sn

Product 775626 was added to Notepad.

Go to Notepad

Product 775626 was added to the cart.

Go to Web-Shop

Part No. 775636 EAS EK FS 16

GTIN 4013364102576, Customs tariff No. (EU): 85359000, Gross weight: 350.00 g, PU: 1.00 db.

Images

Open PDF

Additional information

Technical data

Méret	M16 x 15 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 150 mm²
Max. rövidzárlati áram I_k0,5 s	42,0 kA
Max. rövidzárlati áram I_k1 s	29,6 kA

Méret	M16 x 15 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 150 mm²
Max. rövidzárlati áram I_k0,5 s	42,0 kA
Max. rövidzárlati áram I_k1 s	29,6 kA
Szabvány	DIN VDE 0683-100 (EN/IEC 61230)
Hőmérséklettartomány	–25 °C ... +55 °C
Csatlakoztató heveder anyaga	E-Cu/gal Sn
Szárnyas anya anyaga	Cu-ötvözet/gal Sn

Product 775636 was added to Notepad.

Go to Notepad

Product 775636 was added to the cart.

Go to Web-Shop

Földelőcsatlakozó aljzat szárnyascsavarral

Földelési fixpontokra gyűrűs horonnyal.

1 Product

Part No. 790150 EAB RN 16 FS

GTIN 4013364005365, Customs tariff No. (EU): 85359000, Gross weight: 450.00 g, PU: 1.00 db.

Images

Open PDF

Additional information

Technical data

Méret	Ø16 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 150^*) mm²
Max. rövidzárlati áram I_k0,5 s	42,0 kA
Max. rövidzárlati áram I_k1 s	29,6 kA
^*) Sodronyhossz > 4000 mm: max. 95 mm²(26,5 kA / 0,5 s)

Méret	Ø16 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 150^*) mm²
Max. rövidzárlati áram I_k0,5 s	42,0 kA
Max. rövidzárlati áram I_k1 s	29,6 kA
Szabvány	DIN VDE 0683-100 (EN/IEC 61230)
Hőmérséklettartomány	–25 °C ... +55 °C
Csatlakoztató heveder anyaga	E-Cu/gal Sn
Szárnyas anya anyaga	Cu-ötvözet/gal Sn
^*) Sodronyhossz > 4000 mm: max. 95 mm²(26,5 kA / 0,5 s)

Product 790150 was added to Notepad.

Go to Notepad

Product 790150 was added to the cart.

Go to Web-Shop

Földelőcsatlakozó aljzat csavaros billenőkarral

Földelési fixpontokra gyűrűs horonnyal.

1 Product

Part No. 790160 EAB RN 16 SKN

GTIN 4013364018693, Customs tariff No. (EU): 85359000, Gross weight: 737.40 g, PU: 1.00 db.

Images

Open PDF

Additional information

Technical data

Méret	Ø16 mm
Elcsavarodás elleni védelem	PK2
Sodronykeresztmetszet Cu számára	16 ... 150^**) mm²
Max. rövidzárlati áram I_k0,5 s	29,6 kA
Max. rövidzárlati áram I_k1 s	29,6 kA
^**) Rövidzárlati áram lekapcsolási tartamnál is I_k 1 s max. 29,6 kA

Méret	Ø16 mm
Elcsavarodás elleni védelem	PK2
Sodronykeresztmetszet Cu számára	16 ... 150^**) mm²
Max. rövidzárlati áram I_k0,5 s	29,6 kA
Max. rövidzárlati áram I_k1 s	29,6 kA
Szabvány	DIN VDE 0683-100 (EN/IEC 61230)
Hőmérséklettartomány	–25 °C ... +55 °C
Csatlakoztató heveder anyaga	E-Cu/gal Sn
^**) Rövidzárlati áram lekapcsolási tartamnál is I_k 1 s max. 29,6 kA

Product 790160 was added to Notepad.

Go to Notepad

Product 790160 was added to the cart.

Go to Web-Shop

Földelésmaró kapocs csavaros billenőkarral és tányérrugókkal

Marólemez, tányérrugók és hosszú csavaros billenőkar a biztonságos érintkezés számára.

1 Product

Part No. 792190 EFK FL40 SKN

GTIN 4013364068315, Customs tariff No. (EU): 85359000, Gross weight: 1.32 kg, PU: 1.00 db.

Images

Open PDF

Additional information

Technical data

Befogási tartomány	< 40 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 95 mm²
Max. rövidzárlati áram I_k0,5 s	26,5 kA
Max. rövidzárlati áram I_k1 s	18,7 kA

Befogási tartomány	< 40 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 95 mm²
Max. rövidzárlati áram I_k0,5 s	26,5 kA
Max. rövidzárlati áram I_k1 s	18,7 kA
Szabvány	DIN VDE 0683-100 (EN/IEC 61230)
Hőmérséklettartomány	–25 °C ... +55 °C
Befogótest anyaga	GT/gal Zn
Orsó anyaga	Ms/gal Zn
Marólemez anyaga	St, edzett/nikkelezett
Rugó anyaga	Rugóacél

Product 792190 was added to Notepad.

Go to Notepad

Product 792190 was added to the cart.

Go to Web-Shop

Földelésmaró kapocs csavaros billenőkarral

Marólemez és hosszú csavaros billenőkar a biztonságos érintkezés számára.

1 Product

Part No. 792030 EFK FL30 SKN

GTIN 4013364005853, Customs tariff No. (EU): 85359000, Gross weight: 610.00 g, PU: 1.00 db.

Images

Open PDF

Additional information

Technical data

Befogási tartomány	max. 30 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 50 mm²
Max. rövidzárlati áram I_k0,5 s	14,0 kA
Max. rövidzárlati áram I_k1 s	9,9 kA

Befogási tartomány	max. 30 mm
Elcsavarodás elleni védelem	PK1
Sodronykeresztmetszet Cu számára	16 ... 50 mm²
Max. rövidzárlati áram I_k0,5 s	14,0 kA
Max. rövidzárlati áram I_k1 s	9,9 kA
Szabvány	DIN VDE 0683-100 (EN/IEC 61230)
Hőmérséklettartomány	–25 °C ... +55 °C
Befogótest anyaga	GT/gal Zn
Orsó anyaga	Ms/gal Zn
Marólemez anyaga	St, edzett/nikkelezett
Rugó anyaga	Rugóacél

Product 792030 was added to Notepad.

Go to Notepad

Product 792030 was added to the cart.

Go to Web-Shop

Földoldali csatlakozóelemek kapcsolóberendezések és szabadvezetékek számára

Details

Univerzális földelőkapocs szárnyascsavarral

Part No. 774034 UEK 25 FS

You are not authorized to download 774034.stp

You are not authorized to download 774034.igs

You are not authorized to download 774034.jt

You are not authorized to download 774034.dwg

You are not authorized to download 774034m_D.dxf

Product 774034 was added to Notepad.

Product 774034 was added to the cart.

Part No. 774130 UEK 30 FS

Product 774130 was added to Notepad.

Product 774130 was added to the cart.

Univerzális földelőkapocs fogantyúval

Part No. 774234 UEK 25 HG

You are not authorized to download 774234.stp

You are not authorized to download 774234.igs

You are not authorized to download 774234.jt

You are not authorized to download 774234.dwg

You are not authorized to download 774234m_D.dxf

Product 774234 was added to Notepad.

Product 774234 was added to the cart.

Part No. 774330 UEK 30 HG

You are not authorized to download 774330.stp

You are not authorized to download 774330.igs

You are not authorized to download 774330.jt

You are not authorized to download 774330.dwg

You are not authorized to download 774330m_E_Klemmbereich.dxf

Product 774330 was added to Notepad.

Product 774330 was added to the cart.

Univerzális földelőkapocs csavaros billenőkarral

Part No. 774434 UEK 25 SKN

Product 774434 was added to Notepad.

Product 774434 was added to the cart.

Part No. 774530 UEK 30 SKN

Product 774530 was added to Notepad.

Product 774530 was added to the cart.

Gömbfejbúra merev szárnyascsavarral

Part No. 772312 KKH 20 FS

Product 772312 was added to Notepad.

Product 772312 was added to the cart.

Part No. 772322 KKH 25 FS

Product 772322 was added to Notepad.

Product 772322 was added to the cart.

Gömbfejbúra merev fogantyúval

Part No. 772313 KKH 20 HG

You are not authorized to download 772313.stp

You are not authorized to download 772313.igs

You are not authorized to download 772313.jt

You are not authorized to download 772313.dwg

You are not authorized to download 772313m_D.dxf

Product 772313 was added to Notepad.

Product 772313 was added to the cart.

Part No. 772323 KKH 25 HG

You are not authorized to download 772323.stp

You are not authorized to download 772323.igs

You are not authorized to download 772323.jt

You are not authorized to download 772323.dwg

You are not authorized to download 772323m_D.dxf

Product 772323 was added to Notepad.

Product 772323 was added to the cart.

Földcsatlakozó elem szárnyas anyával

Part No. 775621 EAS EK FM 12

You are not authorized to download 775621.stp

You are not authorized to download 775621.igs

You are not authorized to download 775621.jt

You are not authorized to download 775621.dwg

You are not authorized to download 775621m_D.dxf

Product 775621 was added to Notepad.

Product 775621 was added to the cart.

Part No. 775631 EAS EK FM 16

Product 775631 was added to Notepad.

Product 775631 was added to the cart.

Földcsatlakozó elem szárnyascsavarral

Part No. 775626 EAS EK FS 12

Product 775626 was added to Notepad.

Product 775626 was added to the cart.

Part No. 775636 EAS EK FS 16

Product 775636 was added to Notepad.
