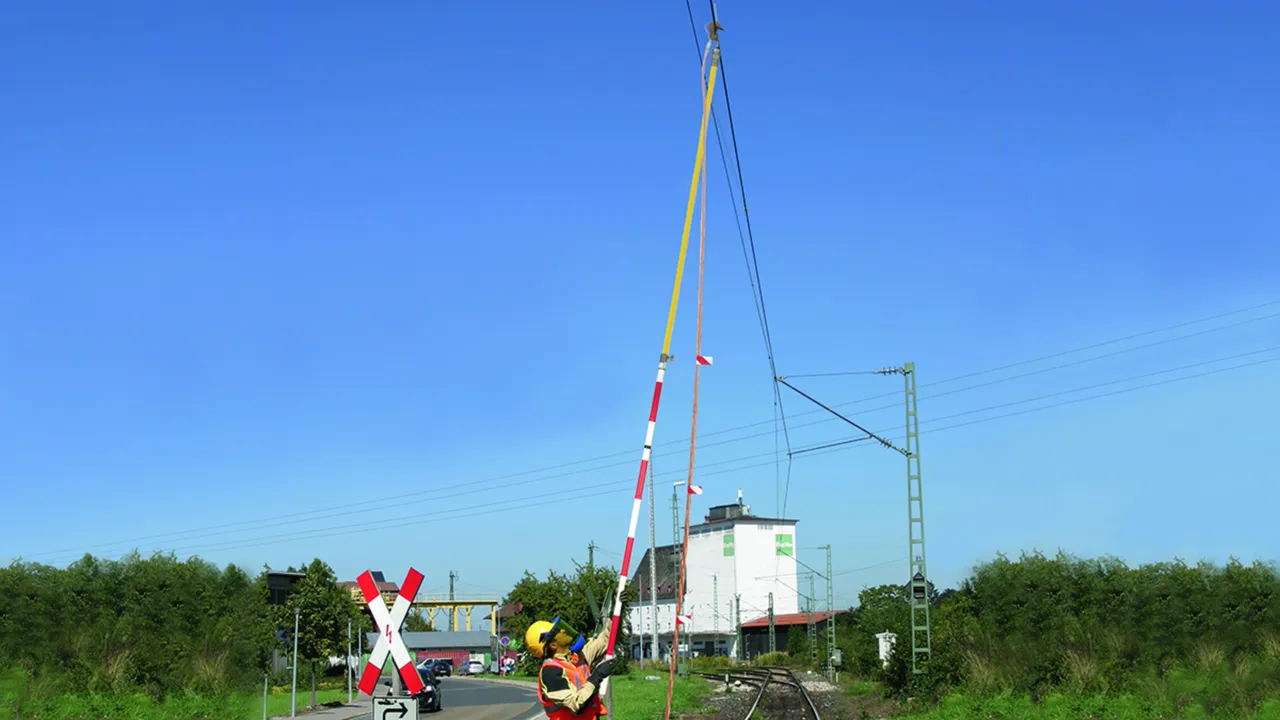

Földelőrudak vasúti alkalmazásokhoz

Szabadtéri alkalmazásra
Robusztus alumínium tölcsércsatoló
Teleszkóprúd fokozatmentesen beállítható keresztfogantyúval
Megfelelő kizárólag fáziscsavarkapcsok és hosszú orsós, keresztcsapos kapcsok számára

Details

Teleszkópos keresztcsap-fogadóval

Csavarorsóhoz keresztcsappal (bajonettzár).

2 Products

Part No. 769352 ESTC SQL RW 3500

GTIN 4013364007345, Customs tariff No. (EU): 82055980, Gross weight: 4.60 kg, PU: 1.00 db.

Images

Open PDF

Additional information

Technical data

Teljes hosszúság (l_{G max} / I_{G min} )	3515 / 1935 mm
DB rajzszám	3 Ebgw 01.58
DB anyagszám	157 534

Teljes hosszúság (l_{G max} / I_{G min} )	3515 / 1935 mm
Fogantyú hossza (I_H )	1150 mm
Megengedett legnagyobb fejterhelés (l_{G max} / I_{G min} )	10 / 20 kg
DB rajzszám	3 Ebgw 01.58
DB anyagszám	157 534
Szigetelőcső anyaga	Üvegszálerősített poliésztercső
Keresztfogantyú anyaga	Al-ötvözet
Lezáróelem kivitele	Gyűrűs emelőszem, alu / gumi
Szabvány	DIN VDE 0683-100 (EN/IEC 61230)
Hőmérséklettartomány	–25 °C ... +55 °C

Product 769352 was added to Notepad.

Go to Notepad

Product 769352 was added to the cart.

Go to Web-Shop

Part No. 769502 ESTC SQL RW 5000

GTIN 4013364004542, Customs tariff No. (EU): 82055980, Gross weight: 5.30 kg, PU: 1.00 db.

Images

Open PDF

Additional information

Technical data

Teljes hosszúság (l_{G max} / I_{G min} )	5015 / 2685 mm
DB rajzszám	3 Ebgw 01.52
DB anyagszám	157 533

Teljes hosszúság (l_{G max} / I_{G min} )	5015 / 2685 mm
Fogantyú hossza (I_H )	1900 mm
Megengedett legnagyobb fejterhelés (l_{G max} / I_{G min} )	10 / 20 kg
DB rajzszám	3 Ebgw 01.52
DB anyagszám	157 533
Szigetelőcső anyaga	Üvegszálerősített poliésztercső
Keresztfogantyú anyaga	Al-ötvözet
Lezáróelem kivitele	Gyűrűs emelőszem, alu / gumi
Szabvány	DIN VDE 0683-100 (EN/IEC 61230)
Hőmérséklettartomány	–25 °C ... +55 °C

Product 769502 was added to Notepad.

Go to Notepad

Product 769502 was added to the cart.

Go to Web-Shop

Teleszkópos keresztcsap-fogadóval és sodronyvezetéssel

Csavarorsóhoz keresztcsappal (bajonettzár).
A szorítócsatoló járulékosan sodronyvezetővel és horoggal van ellátva a földelősodrony és a földelőrúd oldalsó beakasztásához az oszlopon (beállítógyűrű-funkció nélkül).

1 Product

Part No. 769508 ESTC SQL H RW 5000

GTIN 4013364052383, Customs tariff No. (EU): 82055980, Gross weight: 5.30 kg, PU: 1.00 db.

Images

Open PDF

Additional information

Technical data

Teljes hosszúság (l_{G max} / I_{G min} )	5015 / 2685 mm
DB rajzszám	3 Ebgw 01.55
DB anyagszám	612 142

Teljes hosszúság (l_{G max} / I_{G min} )	5015 / 2685 mm
Fogantyú hossza (I_H )	1900 mm
Megengedett legnagyobb fejterhelés (l_{G max} / I_{G min} )	10 / 20 kg
DB rajzszám	3 Ebgw 01.55
DB anyagszám	612 142
Szigetelőcső anyaga	Üvegszálerősített poliésztercső
Keresztfogantyú anyaga	Al-ötvözet
Lezáróelem kivitele	Gyűrűs emelőszem, alu / gumi
Szabvány	DIN VDE 0683-100 (EN/IEC 61230)
Hőmérséklettartomány	–25 °C ... +55 °C

Product 769508 was added to Notepad.

Go to Notepad

Product 769508 was added to the cart.

Go to Web-Shop

Hatrészes keresztcsap-fogadóval és alumíniumcsatolóval

Csavarorsóhoz keresztcsappal (bajonettzár).

1 Product

Part No. 769515 EST SQL RW 4855 TA

GTIN 4013364157361, Customs tariff No. (EU): 82055980, Gross weight: 6.69 kg, PU: 1.00 db.

Images

Additional information

Technical data

Teljes hosszúság (l_{G max} / I_{G min} )	4855 / 1035 mm
DB rajzszám	3 Ebgw 01.68-1

Product 769515 was added to Notepad.

Go to Notepad

Product 769515 was added to the cart.

Go to Web-Shop
