Elementi di connessione per conduttura HVI power / conduttura HVI power long

Set di connessione per conduttura HVI power long Ø27 mm, posa interna al tubo

Elementi di connessione per attestare la conduttura HVI power long su entrambe le estremità, nella realizzazione del terminale della conduttura nel tubo portante (elemento terminale) ed elemento di connessione per collegare altri componenti della protezione da fulmini esterna o dell'impianto di messa a terra (due tubi termorestringenti compresi nella confezione).

1 Product

Part No. 819142 HVI P LO ASS KF 27 V2A

GTIN 4013364152458, Customs tariff No. (EU): 85359000, Gross weight: 431.00 g, PU: 1.00 pz.

Images

Additional information

Set di connessione per conduttura HVI power long Ø27 mm, posa interna al tubo
Elementi di connessione per collegare la
conduttura HVI power long su entrambe le estremità,
nella realizzazione del terminale della conduttura
nel tubo portante (elemento terminale) ed elemento di connessione
per collegare altri componenti della protezione
da fulmini esterna o dell'impianto di messa a terra
(due tubi termorestringenti compresi nella confezione)
Materiale: INOX
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI P LO ASS KF 27 V2A
Art.: 819142
o similare.

Certificates



Technical data

Materiale INOX
Connessione perno Ø10 mm, L 50 mm
Diametro Ø esterno 30 mm
Vite Barra filettata M8 x 10 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819142 was added to Notepad.

Go to Notepad

Product 819142 was added to the cart.

Go to Web-Shop

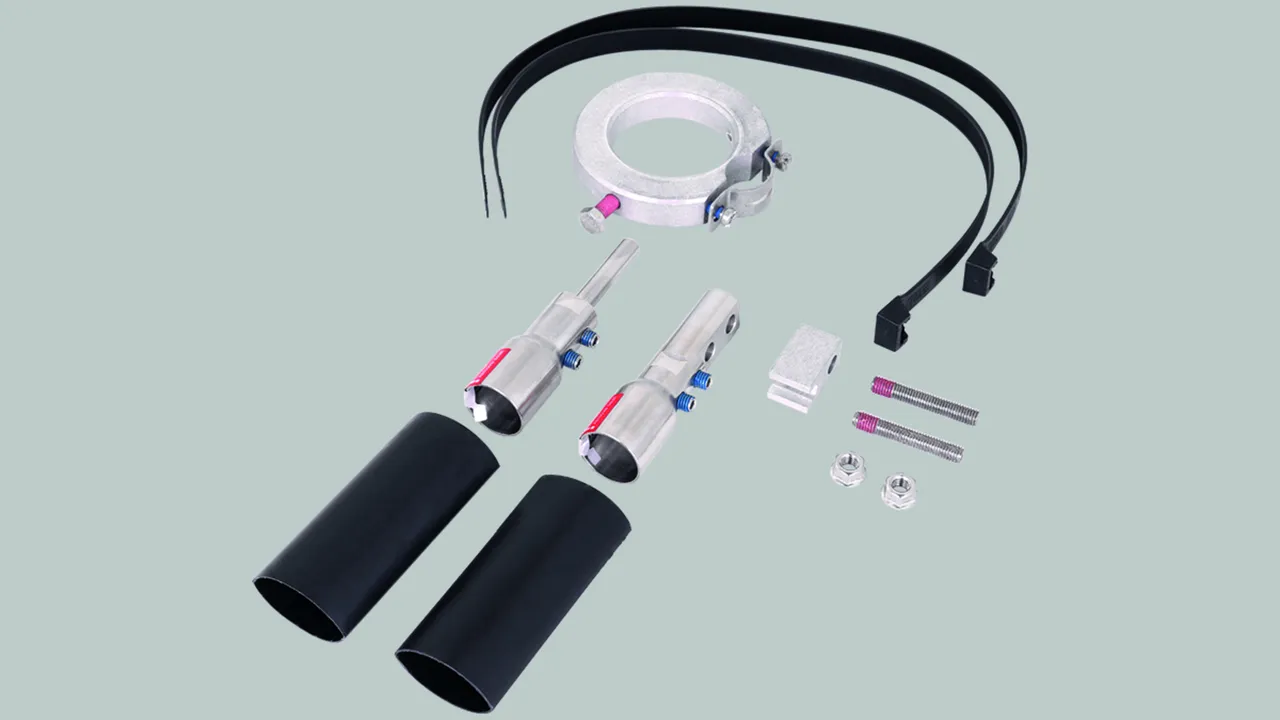

Set di connessione per conduttura HVI power long Ø27 mm, posa esterna al tubo

Set di connessione per conduttura HVI power per la posa nei tubi portanti HVI power in PRFV / Al costituito da elementi di connessione, barre filettate, elemento di connessione, tubo termorestringente, fascetta e anello di fissaggio con una staffa portafilo con fessura (Ø27 mm).

1 Product

Part No. 819149 HVI P LO ASS RAV KF 27 V2A

GTIN 4013364272057, Customs tariff No. (EU): 85359000, Gross weight: 853.00 g, PU: 1.00 pz.

Images

Additional information

Set di connessione per conduttura HVI power long, conduttura in INOX
Elementi di connessione per collegare la
conduttura HVI power long Ø27 mm su entrambe le estremità;
per la realizzazione della connessione della conduttura nella
posa esterna al tubo (terminale) ed elementi di connessione per altri
componenti della protezione da fulmini esterna o dell'impianto di messa a terra
(due tubi termorestringenti compresi nella confezione)
Materiale: INOX
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI P LO ASS RAV KF 27 V2A
Art.: 819149
o similare.

Certificates



Technical data

Materiale INOX
Connessione perno Ø10 mm, L 50 mm
Diametro Ø esterno 30 mm
Vite Barra filettata M8 x 10 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 819149 was added to Notepad.

Go to Notepad

Product 819149 was added to the cart.

Go to Web-Shop

Elementi di connessione isolati per conduttura HVI power long

<TRANSLATION_PLACEHOLDER>

3 Products

Part No. 819176 AE ISO BO10 KF HVI 90 V2A

GTIN 4013364534094, Customs tariff No. (EU): 85359000, Gross weight: 303.00 g, PU: 1.00 pz.

Images

Additional information

Elemento di connessione isolante per conduttura HVI power (lato terra)
Elemento di connessione isolante
per la terminazione della
Conduttura HVI power sul lato terra
incl. tubo termorestringente
per la verifica di isolamento
della conduttura HVI power.
Materiale: INOX / materiale plastico

Fabbricato: DEHN
Tipo: AE ISO BO10 KF HVI 90 V2A
Art.: 819176
o similare.



Technical data

Materiale INOX / materiale plastico
Connessione Perno Ø 10 mm, L 50 mm con filettatura M12 con grova
Vite Barra filettata M6 mm

Product 819176 was added to Notepad.

Go to Notepad

Product 819176 was added to the cart.

Go to Web-Shop

Part No. 819177 AE ISO RIV KF HVI 90 V2A

GTIN 4013364534117, Customs tariff No. (EU): 85359000, Gross weight: 280.00 g, PU: 1.00 pz.

Images

Additional information

Elemento di connessione isolante per la conduttura HVI power (posa all’interno del tubo)
Elemento di connessione isolante
per la terminazione della
conduttura HVI power in caso di posa all’interno del tubo,
incl. tubo termorestringente
per la verifica di isolamento
della conduttura HVI power.
Materiale: INOX / materiale plastico

Fabbricato: DEHN
Tipo: AE ISO RIV KF HVI 90 V2A
Art.: 819177
o similare.



Technical data

Materiale INOX / materiale plastico
Connessione speciale testa a fungo
Vite Barra filettata M6 mm

Product 819177 was added to Notepad.

Go to Notepad

Product 819177 was added to the cart.

Go to Web-Shop

Part No. 819178 AE ISO RAV KF HVI 90 V2A

GTIN 4013364534124, Customs tariff No. (EU): 85359000, Gross weight: 302.00 g, PU: 1.00 pz.

Images

Additional information

Elemento di connessione isolante per conduttura HVI power (posa all’esterno del tubo)
Elemento di connessione isolante
per la terminazione della
conduttura HVI power in caso di posa all’esterno del tubo,
incl. tubo termorestringente
per la verifica di isolamento
della conduttura HVI power.
Materiale: INOX / materiale plastico

Fabbricato: DEHN
Tipo: AE ISO RAV KF HVI 90 V2A
Art.: 819178
o similare.



Technical data

Materiale INOX / materiale plastico
Connessione Perno Ø 10 mm, L 50 mm con filettatura M12 con grova
Vite Barra filettata M6 mm

Product 819178 was added to Notepad.

Go to Notepad

Product 819178 was added to the cart.

Go to Web-Shop

Elemento di connessione per l'equipotenzialità per conduttura HVI power / HVI power long

Per la regolazione del campo elettrico della conduttura HVI power (preassemblata / merce su bobina) nella zona del terminale.
Superficie di supporto scanalata specificatamente per il contatto elettrico del rivestimento semiconduttore.

1 Product

Part No. 410249 PAE 27 AB13 V2A

GTIN 4013364520028, Customs tariff No. (EU): 85359000, Gross weight: 62.00 g, PU: 1.00 pz.

Images

Additional information

Elemento di collegamento equipotenziale per conduttura HVI power e HVI ultra in acciaio inox
Elemento di collegamento equipotenziale per la regolazione
del campo elettrico della conduttura HVI power
e HVI ultra nella zona della
chiusura terminale
Superficie di contatto con fessura speciale
per il contatto elettrico con la
guaina semiconduttiva
Materiale: INOX
Campo di serraggio Ø: 27 mm
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: PAE 27 AB13 V2A
Art.: 410249
o similare.



Technical data

Materiale INOX
Campo di serraggio Ø 27 mm
Foro di connessione Ø 13 mm
Vite m M6 x 14 mm
Riferimento normativo Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Product 410249 was added to Notepad.

Go to Notepad

Product 410249 was added to the cart.

Go to Web-Shop

Morsetto punto di misurazione

1 Product

Part No. 819179 MPK 27 V2A

GTIN 4013364531963, Customs tariff No. (EU): 85359000, Gross weight: 50.18 g, PU: 1.00 pz.

Images

Additional information

Morsetto punto di misurazione per la verifica dell’isolamento
Morsetto punto di misurazione per installazione
permanente, per il collegamento di un
apparato di misurazione in caso di verifica dell’isolamento
di condutture HVI power
Adatto a HVI power

Materiale: INOX
Campo di serraggio Ø: 27 mm

Fabbricato: DEHN
Tipo: MPK 27 V2A
Art.: 819179
o similare.



Technical data

Materiale INOX
Campo di serraggio Ø 27 mm
Vite m M6 x 14 mm

Product 819179 was added to Notepad.

Go to Notepad

Product 819179 was added to the cart.

Go to Web-Shop
